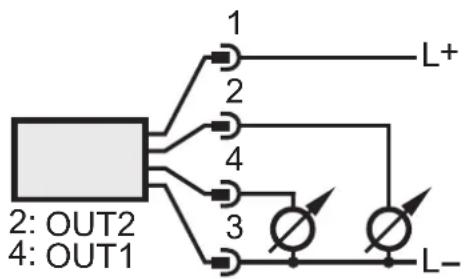

Raccordement électrique	Connecteur M12 à 4 broches (brochage : 1 L+, 3 L-, 4 OUT1, 2 OUT2)
Affichage	Alphanumérique 4 digits + 7 LED d'unité
Fonctions principales	Mesure de débit, température, compteur de quantité, détection de tube vide, simulation
Communication	IO-Link (activation par menu)
Température ambiante	Jusqu'à 50 °C (boîtier peut dépasser 65 °C)
Protection	Non spécifiée (estimation IP67)
Entretien	Aucun entretien régulier ; nettoyer si nécessaire avec un chiffon doux
Sécurité	Risque de brûlures à haute température ; mise à la terre obligatoire sur tuyaux non métalliques
Pièces détachées	Adaptateurs de montage, colliers de mise à la terre, memory plug (E30398)
Réparabilité	Non réparable ; remplacer l'appareil en cas de défaut
Poids	Environ 0,3 kg (estimation)
Dimensions	Longueur environ 100 mm, diamètre environ 50 mm (estimation)
Garantie	Selon conditions du fabricant (non précisé)

FOIRE AUX QUESTIONS - SM2004 IFM

Comment installer correctement le capteur SM2004 ?

Installez le capteur dans un tuyau toujours rempli, de préférence dans une montée. Évitez les positions avant une descente ou au point haut. Utilisez des adaptateurs ifm pour garantir l'étanchéité et respectez un couple de serrage de 30 Nm. Rincez le réseau après montage avec un débit > 15 l/min pour éliminer les bulles d'air.

Quels types de fluides peuvent être mesurés ?

Le capteur mesure les liquides conducteurs avec une conductivité ≥ 20 μS/cm et une viscosité < 70 mm²/s à 40 °C. Il n'est pas adapté aux fluides gazeux ou surchauffés.

Comment changer le sens de mesure du débit ?

Dans le menu, réglez le paramètre [Fdir] sur [+] (sens de la flèche) ou [-] (sens opposé). Après modification, marquez le nouveau sens avec l'étiquette fournie.

Que signifie l'affichage "SEnS" ?

L'affichage [SEnS] indique une détection de tube vide : le capteur n'est pas mouillé ou la conductivité est trop faible. Vérifiez le remplissage du tube et la conductivité du fluide (≥ 20 μS/cm).

Comment activer la détection de tube vide ?

Dans le menu [EPD], réglez [EP.On] sur [On]. Vous pouvez aussi ajuster les temporisations [dEP.E] (tube vide) et [dEP.F] (tube plein) de 0 à 30 s.

Comment restaurer les réglages usine ?

Dans le menu [EF], sélectionnez [rES], appuyez sur [Enter], maintenez [▲] ou [▼] jusqu'à affichage de [...---], puis validez avec [Enter]. Les réglages usine sont listés en fin de notice.

Qu'est-ce que la fonction IO-Link et comment l'activer ?

IO-Link permet une communication numérique pour le paramétrage et le diagnostic. Activez-la dans le menu [EF] > [IO-L] en réglant sur [On]. Attention : la sortie analogique OUT1 est désactivée en mode IO-Link.

Comment lire les valeurs min/max de débit et température ?

Dans le sous-menu [MEM], lisez [HI.F] (débit max), [LO.F] (débit min), [HI.T] (température max), [LO.T] (température min). Pour effacer la mémoire, appuyez sur [Enter] puis maintenez [▲] ou [▼] jusqu'à [...---].

Comment paramétrer la sortie analogique 4-20 mA ?

Pour la sortie température (OUT1), réglez [ASP1] (valeur à 4 mA) et [AEP1] (valeur à 20 mA). Pour le débit (OUT2), utilisez [ASP2] et [AEP2]. La distance entre les deux valeurs doit être d'au moins 20 % de l'étendue de mesure.

Que faire en cas d'erreur "Err" sur l'affichage ?

L'erreur [Err] indique un défaut appareil ou une valeur mesurée hors plage (>130% ou <-130% de la valeur finale). Vérifiez la plage de débit et température. Si persiste, remplacez le capteur.

MODE D'EMPLOI SM2004 IFM

Notice d'utilisation

Capteur de débit magnéto-inductif

SM9x04

SM2x04

FR

80223777 / 00 11 / 2018

1 Remarques préliminaires....4

1.1 Symboles utilisés....4
1.2 Avertissements utilisés ....4

2 Consignes de sécurité ....4
3 Fonctionnement et caractéristiques....5
4 Fonction....5

4.1 Traitement des signaux de mesure 6
4.2 Sens du débit....6

4.2.1 Sélection du sens du débit (Fdir)....6

4.3 Compteur de quantités consommées....6
4.4 Détection de tube vide....7
4.5 Fonction analogique ....7
4.6 Amortissement des valeurs mesurées (dAP) 8
4.7 Suppression de faibles débits (LFC) 9
4.8 Simulation....9
4.9 IO-Link 9

5 Montage....9

5.1 Position de montage recommandés....10

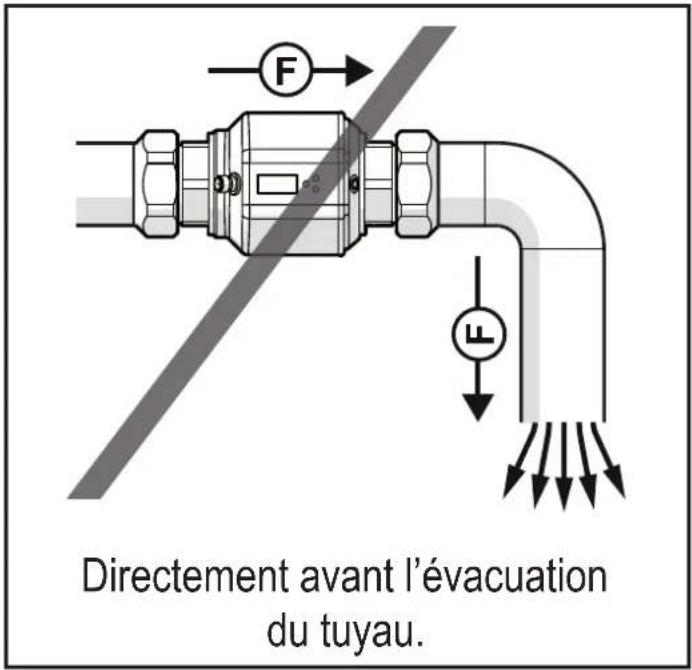

5.2 Position de montage non recommandée 11
5.3 Mise à la terre....12
5.4 Installation dans le tuyau....13

6 Raccordement électrique....14

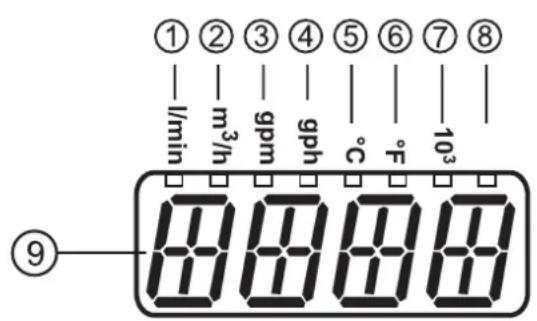

7 Eléments de service et d'indication .... 14
8 Menu....15

8.1 Affichage de la valeur process....15

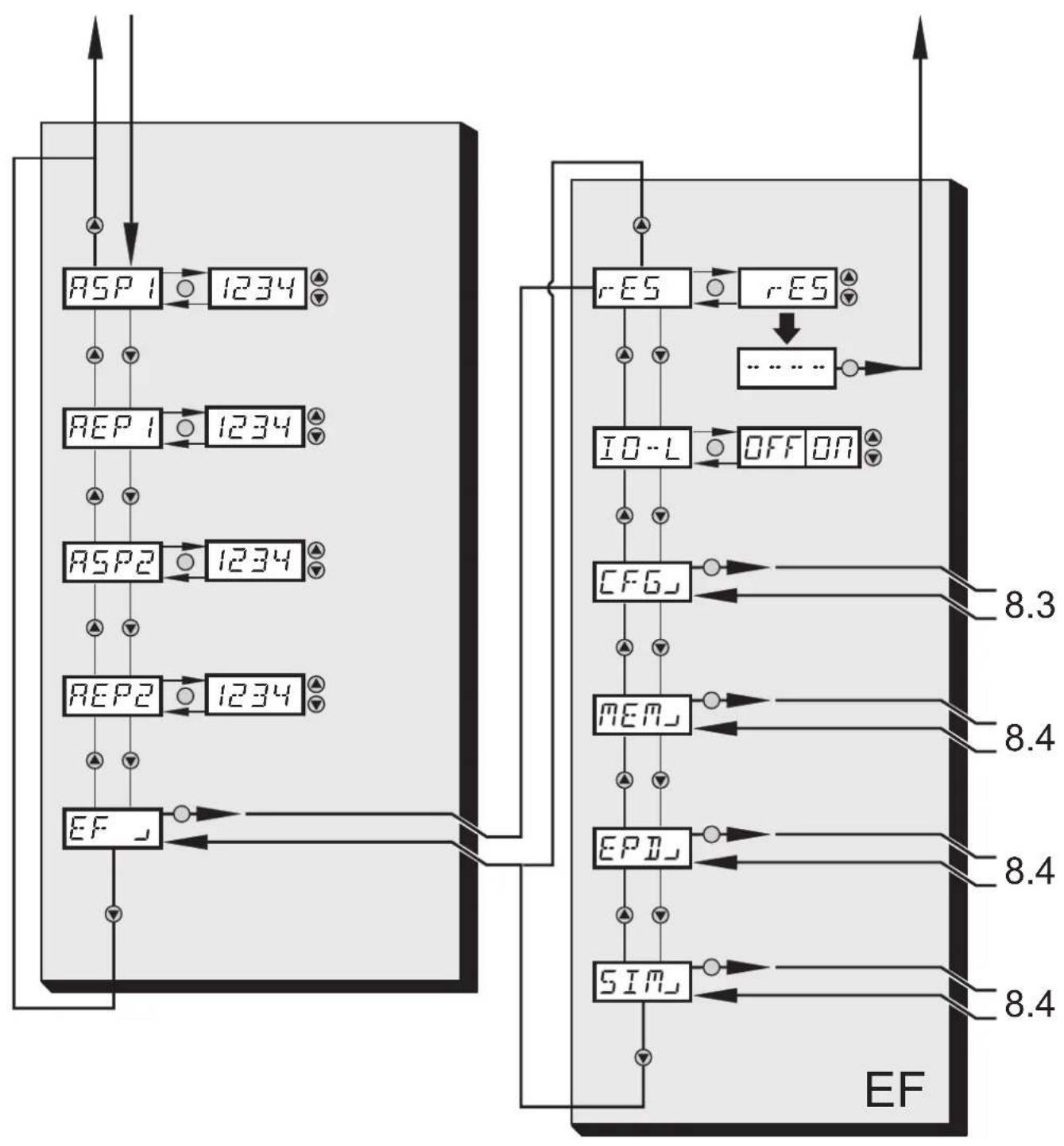

8.2 Menu principal, Fonctions étendues....16

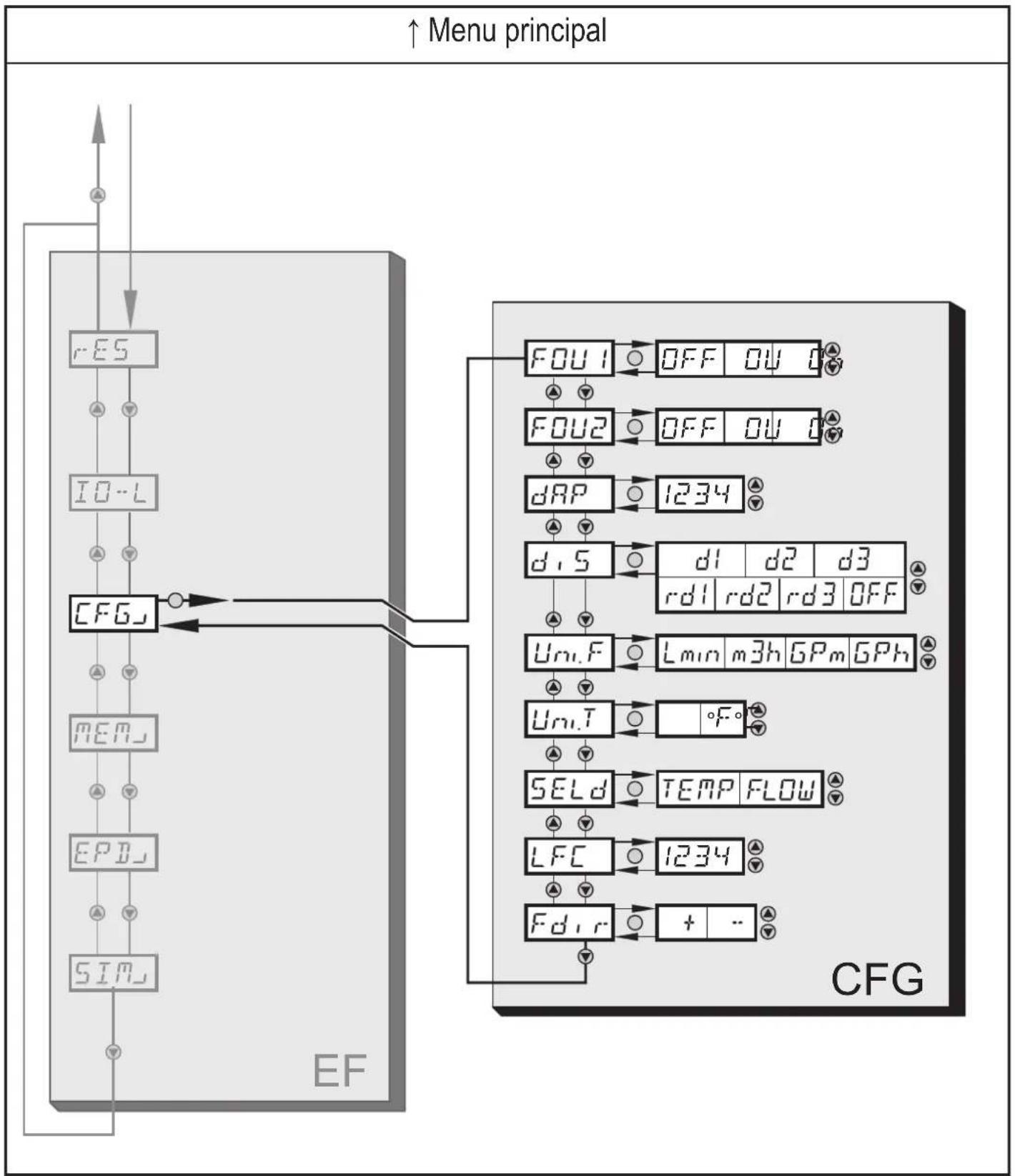

8.3 Réglages de base....18
8.4 Mémoire min/max – Tube vide – Simulation....20

9 Mise en service....21
10 Paramétrage....21

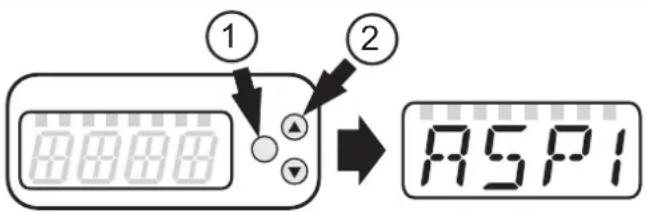

10.1 Paramétrage général....22

10.1.1 Permutation entre les niveaux de menu....23

10.1.2 Verrouillage / déverrouillage 23
10.1.3 Timeout....24

10.2 Mise à l'échelle de la valeur analogique pour la température....24
10.3 Mise à l'échelle de la valeur analogique pour le débit....24
10.4 Réglages par l'utilisateur (option) 24

10.4.1 Réglage de l'unité de mesure standard pour la température .....24
10.4.2 Réglage de l'unité de mesure standard pour le débit....24
10.4.3 Configuration de l'affichage standard 24
10.4.4 Changer le sens de la mesure de débit....25
10.4.5 Réglage de l'amortissement des valeurs mesurées....25
10.4.6 Réglage du comportement des sorties en cas de défaut .....25
10.4.7 Activer / désactiver la détection de tube vide .....25
10.4.8 Temporisation de la détection de tube vide 25
10.4.9 Réglage de la détection de tube vide 25
10.4.10 Réglage de la suppression de faibles débits....25

10.5 Fonctions de service....26

10.5.1 Lecture des valeurs min/max pour le débit....26
10.5.2 Lecture des valeurs min/max pour la température .....26
10.5.3 Menu de simulation 26
10.5.4 Restaurer les réglages usine....27
10.5.5 Activer l'interface de communication IO-Link....27

11 Fonctionnement ...... 27

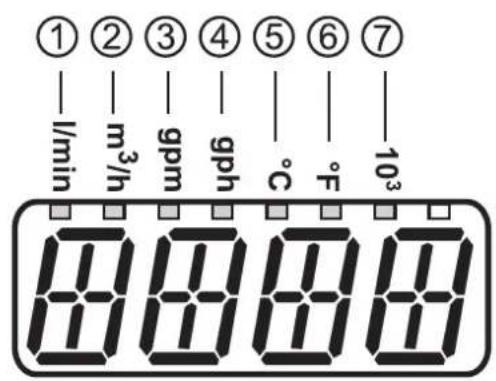

11.1 Lecture de la valeur process....27
11.2 Lecture de la valeur de paramètres 28

12 Correction d'erreurs....29
13 Données techniques....30
14 Réglage usine....30

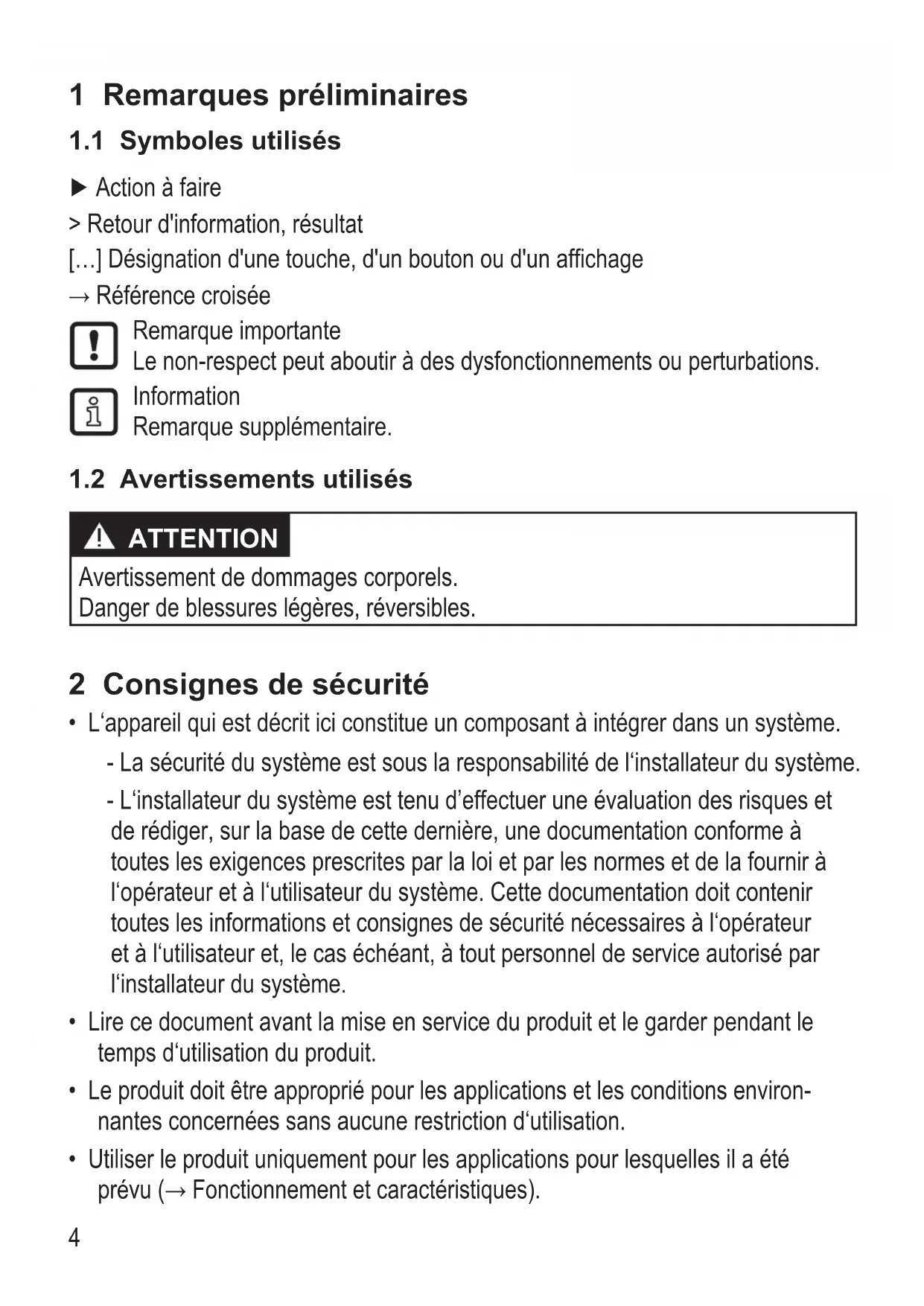

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

ATTENTION

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'installateur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Directive relative aux équipements sous pression (DESP) : Les appareils correspondent à l'article 3 paragraphe 3 de la directive 97/23/CE et n'ont pas été conçus et fabriqués pour des fluides surchauffés du groupe de fluides 2 selon les règles de l'art.

L'appareil surveille des liquides.

L'appareil détecte les trois paramètres : débit, quantité consommée et température du fluide.

Application

Liquides conducteurs avec les propriétés suivantes :

• Conductivité : ≥ 20 μS/cm
• Viscosité : < 70 mm ^2 /s à 40°C; < 70 cST à 104 °F

Il s'agit d'un produit de la classe A. Dans les environnements domestiques, ce produit peut causer des problèmes de radiodiffusion.

▶ En cas de besoin, prendre des mesures de blindage CEM.

4 Fonction

• L'appareil détecte le débit selon le principe de mesure électromagnétique.
• De plus, l'appareil détecte la température du fluide.
• Il dispose d'une interface IO-Link.
  • L'appareil affiche la valeur actuelle du process.

4.1 Traitement des signaux de mesure

L'appareil génère 2 signaux de sortie selon le paramétrage.

OUT1/IO-Link : Paramétrage

• Signal analogique pour la température (→ 10.2)
• Interface de communication ( 10.5.5)

OUT2 : Paramétrage

- Signal analogique pour le débit (→ 10.3)

4.2 Sens du débit

En plus de la vitesse du fluide et du débit, l'appareil détecte le sens du débit.

4.2.1 Sélection du sens du débit (Fdir)

Le sens positif du débit est marqué par une flèche sur l'appareil avec l'inscription "flow direction". Le sens du débit peut être inversé (→ 10.4.4).

▶ Marquer le sens du débit changé (= nouveau sens positif du débit) sur l'appareil avec l'étiquette fournie.

Débit... Affichage de la valeur process
correspond au sens de débit marqué + (positif)
en opposition au sens de débit marqué - (négatif)

4.3 Compteur de quantités consommées

L'appareil dispose d'un compteur volumétrique interne. Il additionne la valeur du débit continuellement. La somme correspond à la quantité consommée actuelle.

- Lors de la totalisation, le compteur totalisateur prend en compte le débit :

• Débit correspond au sens de débit marqué (flèche "flow direction") : le compteur additionne.
• Débit en opposition au sens de débit marqué : le compteur soustrait.

Le compteur sauvegarde la quantité consommée additionnée toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Une éventuelle perte de données peut donc être de 10 minutes au maximum.

La valeur actuelle du compteur peut être évaluée via un logiciel de paramétrage externe ( 10.5.5 Activer l'interface de communication IO-Link).

4.4 Détection de tube vide

L'appareil reconnaît si les deux électrodes ne sont pas mouillées par le fluide. La détection de tube vide peut être activée / désactivée (→ 10.4.7). Si elle est active, l'appareil réagit sur un tube vide comme suit :

[SEnS] est affiché.
Le débit est mis à zéro.

La détection de tube vide peut être réglée de deux manières : dépendante ou indépendante du temps ( 10.4.8).

4.5 Fonction analogique

• L'appareil fournit un signal analogique qui est proportionnel au débit et à la température du fluide.
• A l'intérieur de la gamme de mesure, le signal analogique est à 4...20 mA.
• Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, les signaux de courant indiqués dans la figure 1 sont fournis.
• L'étendue de mesure peut être mise à l'échelle:
  [ASP] détermine à quelle valeur mesurée le signal de sortie est 4 mA. [AEP] détermine à quelle valeur mesurée le signal de sortie est 20 mA.

Distance minimale entre [ASP] et [AEP] = 20 % de la valeur finale de l'étendue de mesure.

MAW Valeur initiale de l'étendue de mesure	Pour une plage de mesure non mise à l'échelle (= réglage usine)
MEW Valeur finale de l'étendue de mesure
ASP Valeur minimum de la sortie analogique	Pour une plage de mesure mise à l'échelle
AEP Valeur maximum de la sortie analogique

Tableau 1: Définition de termes

Figure 1 : Caractéristique de sortie selon la norme CEI 60947-5-7.

Q: Débit (une valeur de débit négative signifie un débit en opposition au sens de débit marqué).

T: Température

UL: Plage d'affichage non atteinte

OL: Plage d'affichage dépassée

cr.UL: Plage de détection non atteinte (erreur)

cr.OL: Plage de détection dépassée (erreurr)

FOU=On: Préréglage où le signal analogique passe à la valeur maximale en cas d'erreur.*

FOU=OFF: Préréglage où le signal analogique passe à la valeur minimale en cas d'erreur.*

* Le type d'erreur est indiqué sur l'afficheur: cr.UL, cr.OL, Err (→ 12).

① Signal analogique
② Valeur mesurée (débit ou température)
③ Zone de détection
④ Plage d'affichage
⑤ Plage de mesure

⑤* Signal analogique dans la plage de mesure en cas de réglage usine
⑥ Etendue de mesure mise à l'échelle
⑥* Signal analogique si la plage de mesure est mise à l'échelle

4.6 Amortissement des valeurs mesurées (dAP)

La temporisation d'amortissement permet de régler après combien de secondes le signal de sortie atteint 63 % de la valeur finale en cas d'une modification sou- daine de la valeur de débit. La temporisation d'amortissement réglée mène à une

stabilisation des sorties, de l'affichage et de la transmission de la valeur process via l'interface IO-Link. Les signaux [UL] et [OL] ( 12 Correction d'erreurs) sont définis en considérant la temporisation d'amortissement.

4.7 Suppression de faibles débits (LFC)

Cette fonction permet de supprimer de faibles débits ( 10.4.10). Des débits inférieurs à la valeur LFC sont évalués par le capteur comme arrêt (Q = 0).

4.8 Simulation

La fonction low flow cut-off (LFC) permet de simuler des valeurs de débit et de température ( 10.5.3). Les sorties se comportent comme réglées avant.

4.9 IO-Link

Cet appareil dispose d'une interface de communication IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, un logiciel IO-Link adapté et un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

▶ La memory plug (E30398) ne doit pas rester raccordée à l'appareil en permanence parce qu'elle fausse la sortie analogique. Elle ne doit être raccordée que pour le paramétrage.

5 Montage

ATTENTION

Avec des températures de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

Risque de brûlures.

Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.
▶ Appliquer l'étiquette d'avertissement fournie sur le câble.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau.

L'appareil peut être monté indépendamment de la position si ce qui suit est assuré :

• Il n'y a pas de risques de formation de bulles d'air dans le réseau de tuyaux.
• Les tuyaux sont toujours entièrement remplis.

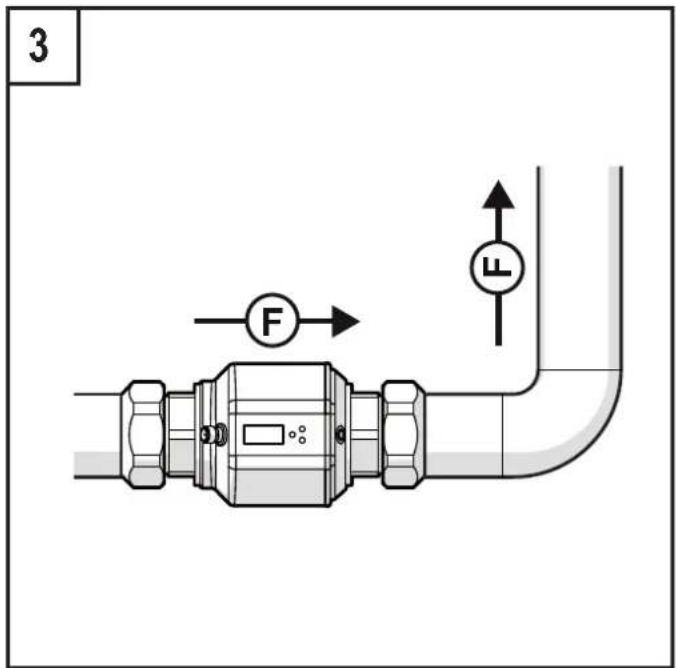

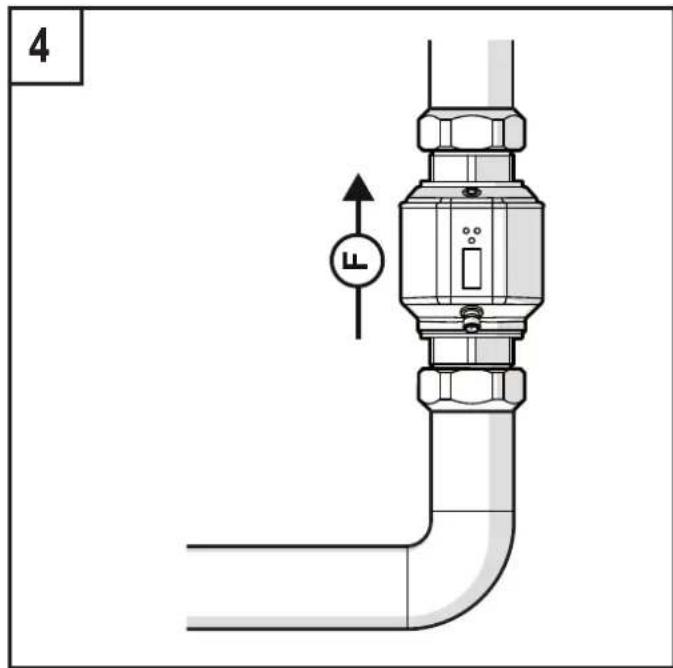

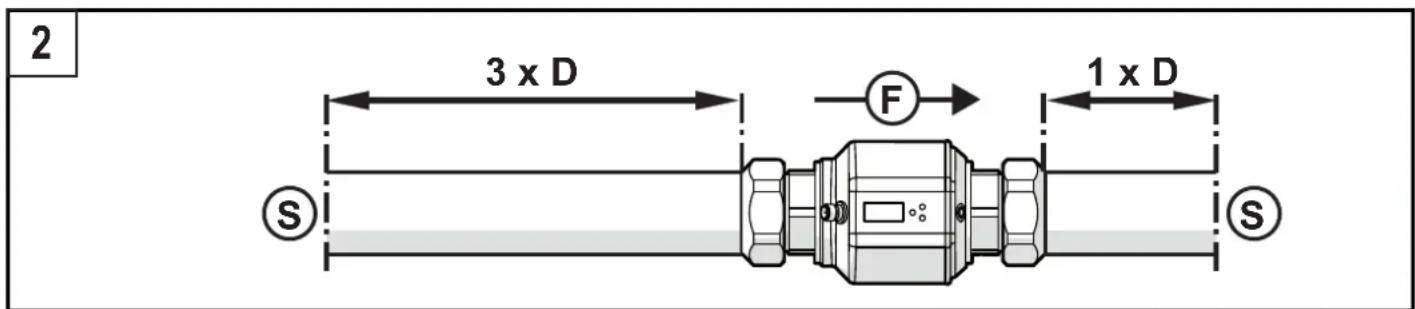

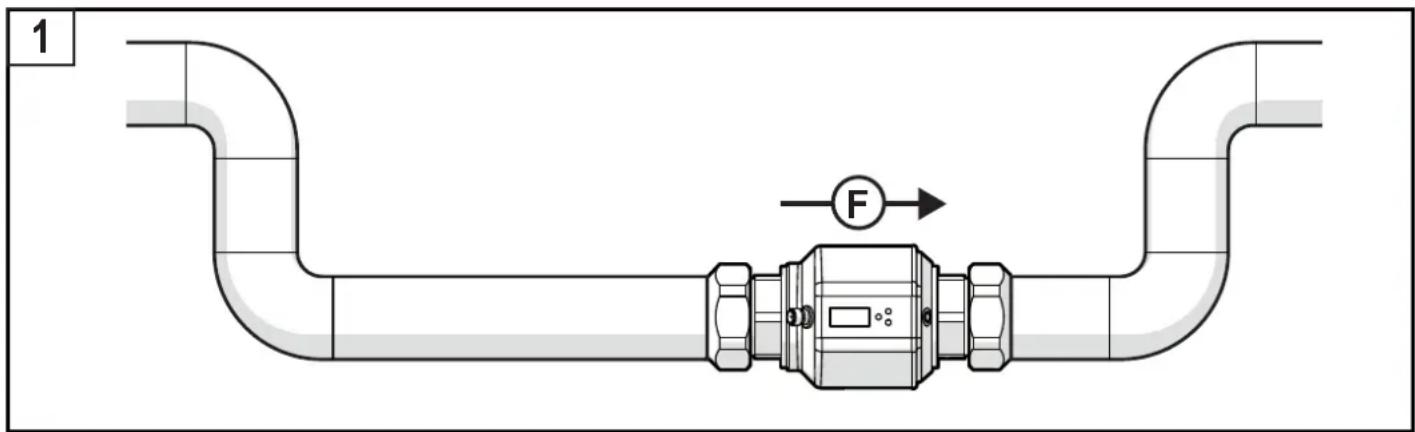

5.1 Position de montage recommandés

Exemple d'une installation optimale :

1 F

Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Prévoir des distances suffisantes d'aspiration et d'évacuation. Ainsi des parasites dus aux coudes, aux vannes, aux réductions de diamètre et autres sont compensés. De plus : des systèmes d'arrêt et de commande ne doivent pas se trouver directement devant l'appareil.

S = perturbation ; D = diamètre du tuyau ; F = sens du débit

▶ Montage devant ou dans un tuyau montant :

3 F L

4

FR

F = sens du débit

Avec détection de tube vide :

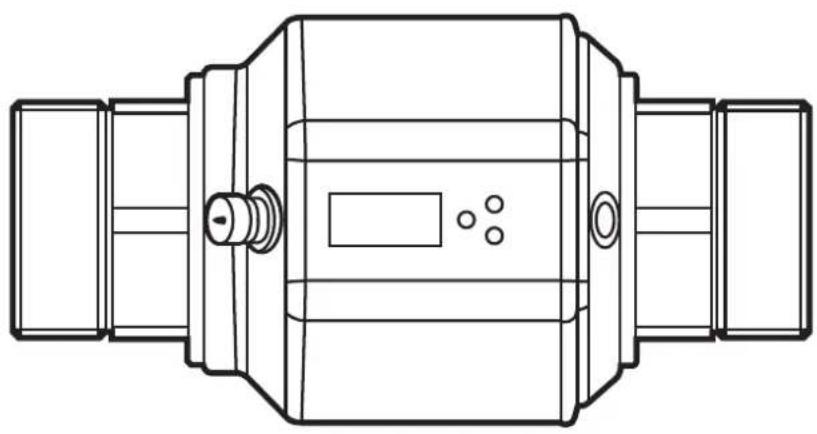

▶ Monter l'appareil selon la figure 1 ou 3.

5.2 Position de montage non recommandée

▶ Eviter les positions de montage suivantes :

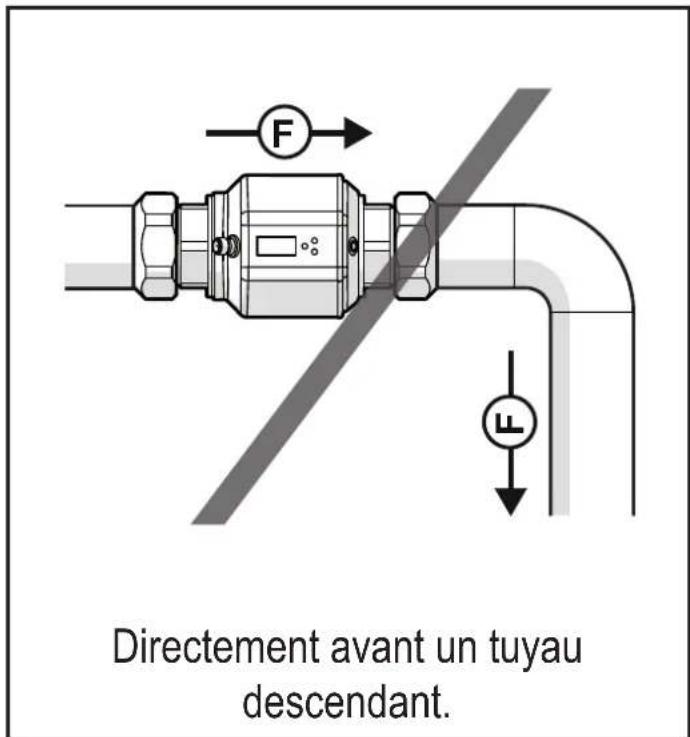

Directement avant un tuyau descendant.

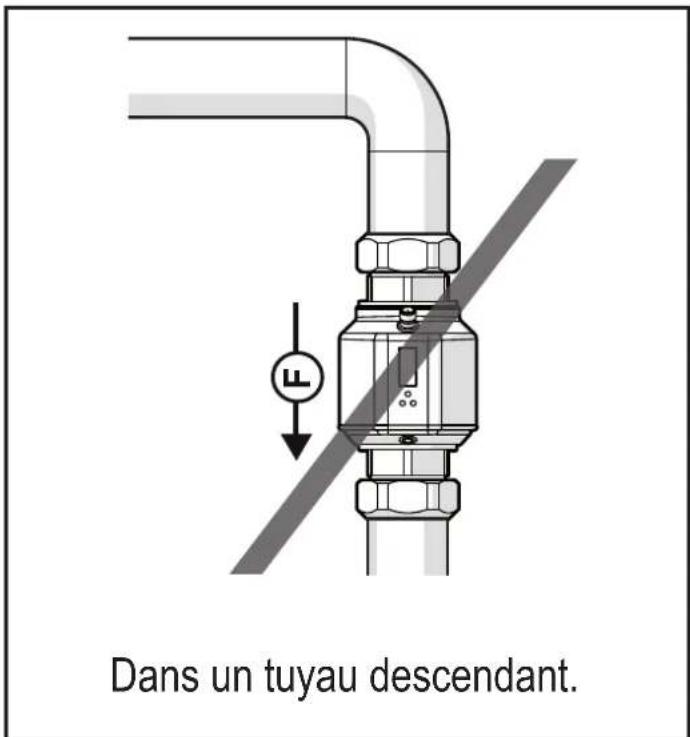

Dans un tuyau descendant.

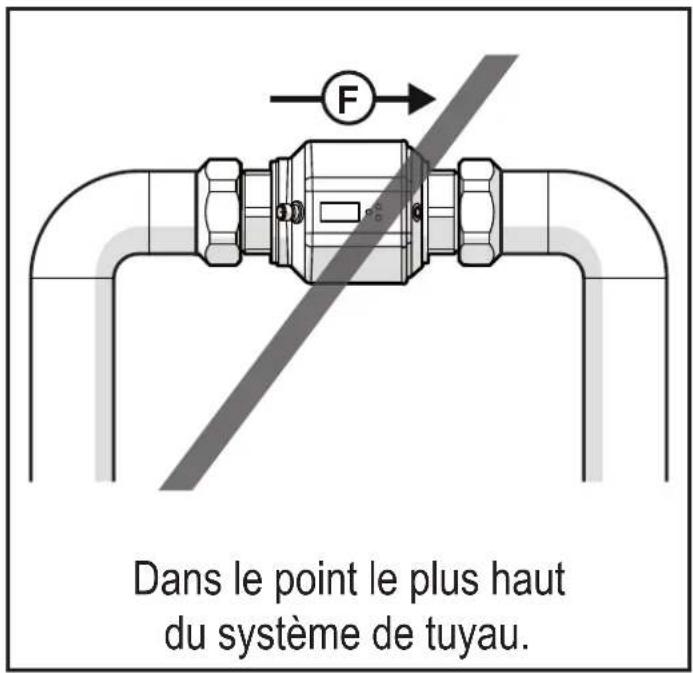

Dans le point le plus haut du système de tuyau.

Directement avant l'évacuation du tuyau.

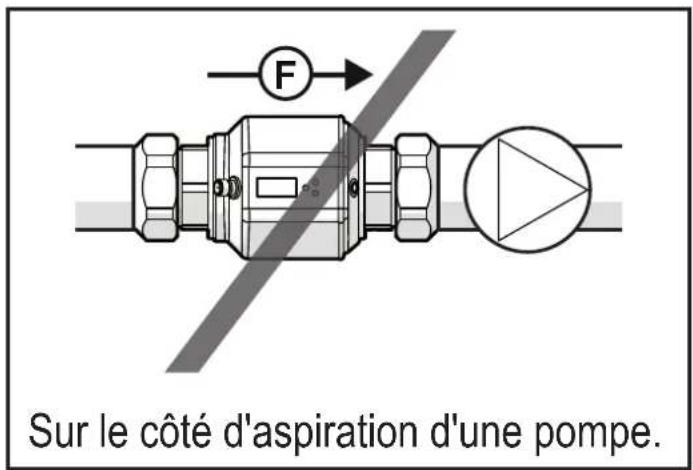

F Sur le côté d'aspiration d'une pompe.

F = sens du débit

5.3 Mise à la terre

En cas de montage dans un réseau de tuyau non raccordé à la terre (par ex. tuyaux en plastiques), l'appareil doit être mis à la terre (terre fonctionnelle).

Colliers de mise à la terre pour le connecteur M12 sont disponibles en accessoires (→ www.ifm.com).

5.4 Installation dans le tuyau

Les appareils avec filetage G peuvent être installés à l'aide d'adaptateurs dans le tube.

Informations sur des raccords disponibles sur www.ifm.com.

Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord.

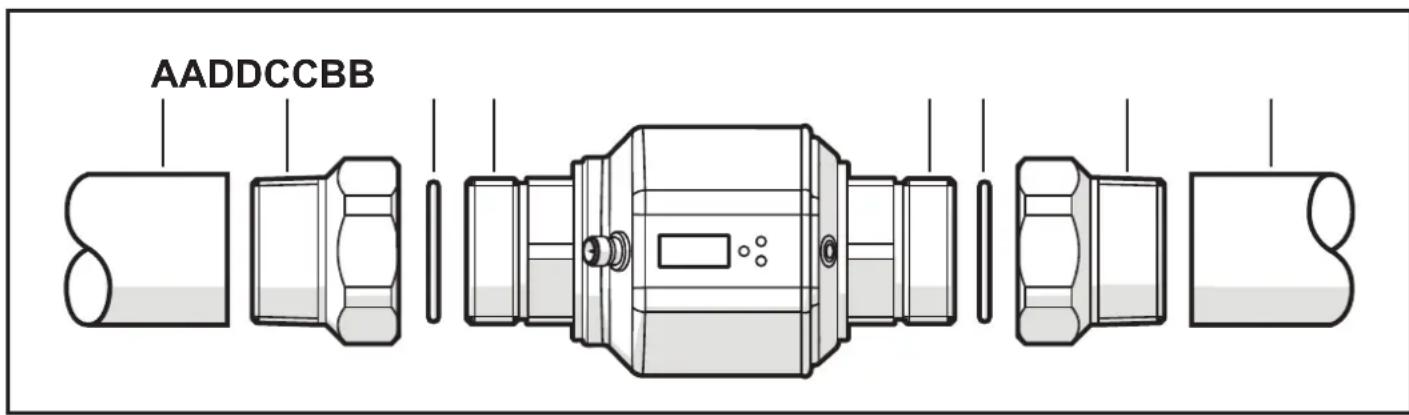

AADDCCBB

1. Visser l'adaptateur (B) dans le tuyau (A).
2. Insérer les joints (C) et installer l'appareil selon le sens du débit (flow direction) marqué.

Pour le montage des adaptateurs au raccord process, utiliser des lubrifiants appropriés.

1. Visser l'adaptateur (B) à la main avec les raccords (D).

2. Serrer fermement les deux adaptateurs par un mouvement opposé (couple de serrage : 30 Nm).

Après le montage, des bulles d'air dans le système peuvent affecter la mesure. Solution :

▶ Rincer le réseau après le montage pour le dégazer (quantité de rinçage > 15 l/min; 4 gpm).

Pour montage horizontal :

A cause de la construction, il reste toujours une petite quantité du fluide dans le tube de mesure après la coupure de la pompe.

6 Raccordement électrique

L'appareil doit être monté par un électricien habilité.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

BK : noire

BN : brun

BU : bleu

WH : blanc

1 L+ 2 4 3 4: OUT2 2: OUT1 4: OUT1 L-

Couleurs selon DIN EN 60947-5-2

Broche 1 L+
Broche 3 L-
Broche 4 (OUT1)	• Signal analogique pour la température• IO-Link
Broche 2 (OUT2)	• Signal analogique pour le débit

7 Eléments de service et d'indication

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ — l/min — m³/h — gpm — gph — °C — °F — 10³ ⑨

1 à 8 : LED indicatrices

• LED 1-6 = unité de la valeur numérique affichée actuellement → 11.1 Lecture de la valeur process• LED 7 = valeur process actuelle en 10^3 • LED 8 = non utilisée

9: Affichage alphanumérique, 4 digits

• Débit actuel (avec le réglage [SELd] = [FLOW])• Température du fluide actuelle (avec le réglage [SELd] = [TEMP])• Paramètres et valeurs de paramètres

10: Bouton [Enter]

• Sélection des paramètres• Lecture des valeurs réglées• Validation des valeurs de paramètresReprésentation en → 8 Menu: ○

11: Boutons haut [▲] et bas [▼]

• Sélection des paramètres• Activation de la fonction de réglage• Changement des valeurs de paramètres• Changement d'unité d'affichage en mode de fonctionnement normal (mode Run)• Verrouillage / déverrouillageReprésentation en → 8 Menu: ▲et ▼

8 Menu

8.1 Affichage de la valeur process

↓ Menu principal

8.2 Menu principal, Fonctions étendues

↑ Affichage de la valeur process

→ 8.3 Réglages de base

→ 8.4 Mémoire min/max – Tube vide – Simulation

Explication du menu principal

ASP1 Valeur	initiale analogique pour la température
AEP1 Valeur	finale analogique pour la température
ASP2 Valeur	initiale analogique pour le débit
AEP2 Valeur	finale analogique pour le débit
EF Fonctions	étendues / accès au niveau de menu 2

Explication des fonctions étendues (EF)

rES Récupérer les réglages de base effectués en usine
IO-L Activer	la communication IO-Link
CFG Sous-menu réglages de base
MEM Sous-menu mémoire min/max
EPD Sous-menu tube vide
SIM Sous-menu simulation

FR

8.3 Réglages de base

Explication réglages de base (CFG)

FOU1 Comportement de la sortie 1 en cas de défaut
FOU2 Comportement de la sortie 2 en cas de défaut
dAP	Amortissement des valeurs mesurées / constante d'amortissement en secondes
diS Fréquence de rafraîchissement et orientation de l'affichage
Uni.F Unité de mesure standard pour le débit
Uni.T Unité de mesure standard pour la température
SELd	Unité de mesure standard de l'affichage : valeur du débit / température du fluide
LFC Suppression de faibles débits (low flow cut-off)
Fdir Sens du débit

FR

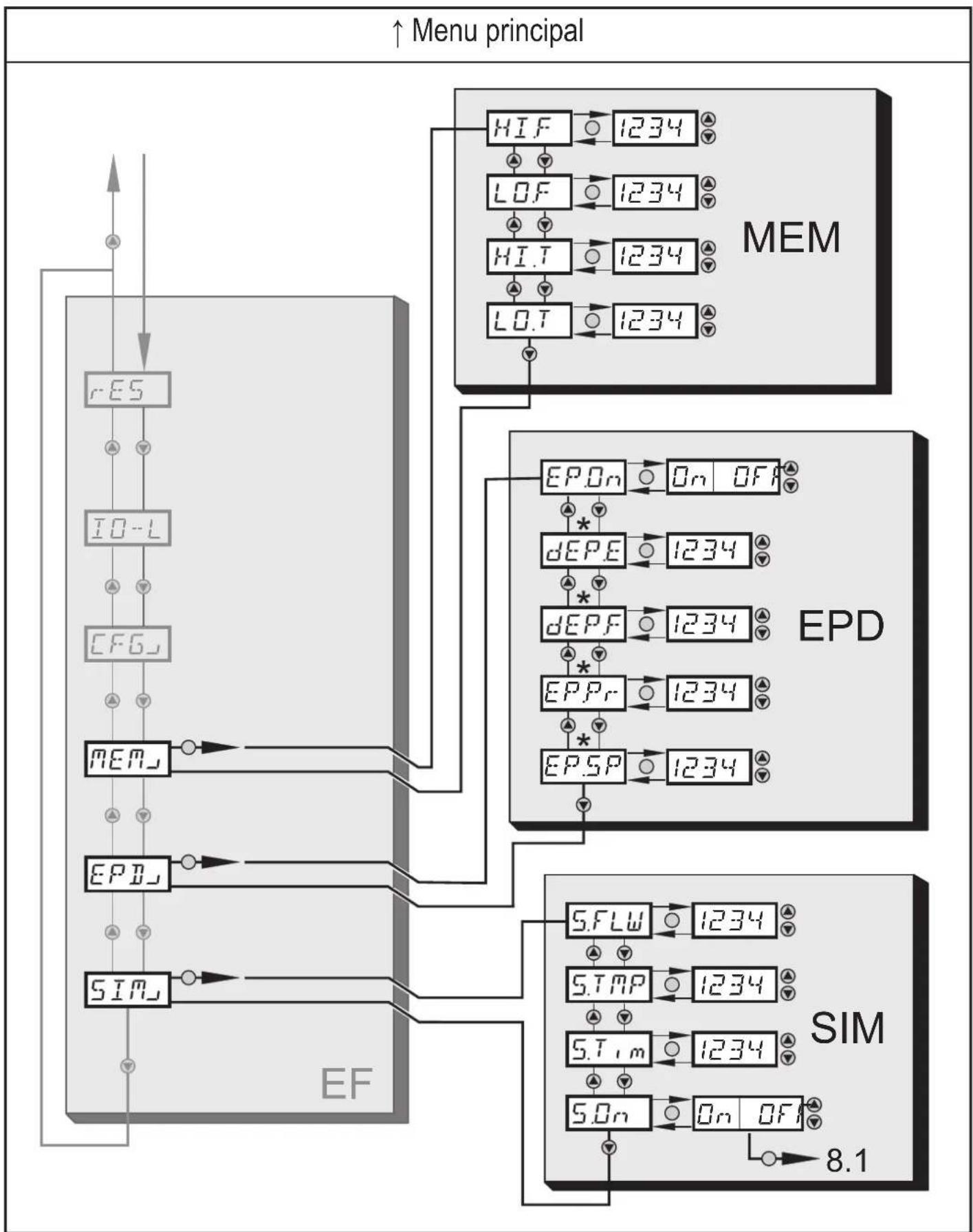

8.4 Mémoire min/max – Tube vide – Simulation

* Les paramètres ne sont affichés qu'avec la sélection EP.On = On.

Explication mémoire min/max (MEM)

HI.F Débit valeur max

LO.F Débit valeur min

HI.T Température valeur max

LO.T Température valeur min

Explication tube vide (EPD)

EP.On Détection de tuyau vide active / inactive

dEP.E. Temporisation signal vide

dEP.F Temporisation signal plein

EP.Pr Valeur mesurée actuelle de la détection de tube vide

EP.SP Seuil de commutation de la détection de tube vide

FR

Explication simulation (SIM)

S.FLW Simulation valeur de débit

S.TMP Simulation valeur de température

S.TIM Durée de simulation

S.ON Démarrage simulation

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité (5 secondes), l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

Pour la sortie analogique 2 (OUT2), le signal de sortie est à 20 mA pendant le retard à la disponibilité.

La sortie analogique 1 (OUT1) est passive pendant les 2 premières secondes et est disponible pour la communication IO-Link. Pendant le retard à la disponibilité restant, le signal de sortie est à 20 mA.

10 Paramétrage

Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

▶ S'assurer qu'il n'y a pas de mauvais fonctionnement dans l'installation.

Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

ATTENTION

Avec des températures de plus de 50°C (122 °F), quelques parties du boîtier peuvent s'échauffer à plus de 65°C (149 °F).

▶ Ne pas actionner les boutons à la main. Au lieu de cela utiliser un outil (par ex. un stylo).

10.1 Paramétrage général

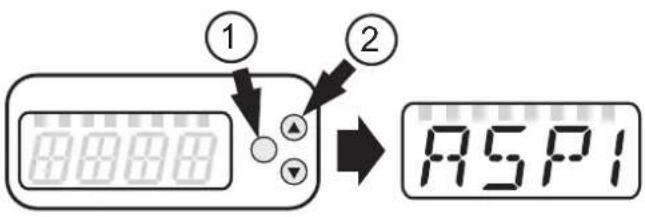

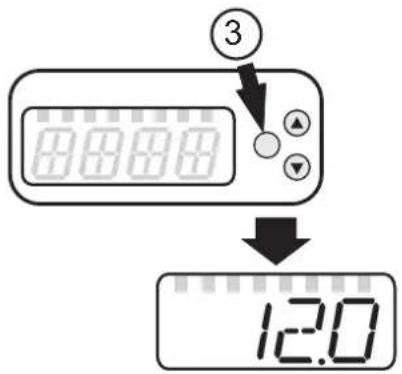

Sélectionner le paramètre1. Appuyer brièvement sur [Enter].2. Appuyer [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché.

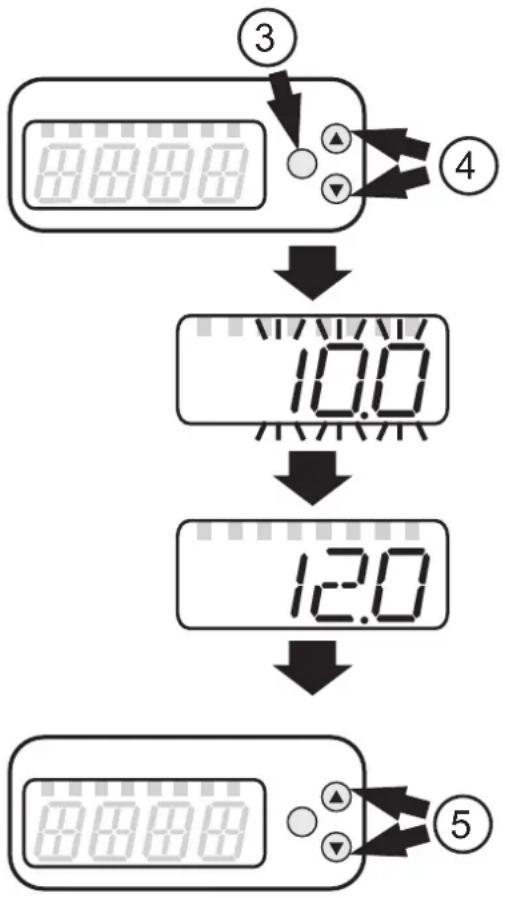

Changer la valeur de paramètre3. Appuyer brièvement sur [Enter].> La valeur réglée actuellement est affichée.4. Maintenir appuyé [▲] ou [▼] pendant 1 s.> L'affichage clignote d'abord, ensuite en permanence.5. Changer la valeur avec [▲] ou [▼].Maintenir appuyé [▲] ou [▼].> Cycle accéléré des valeurs numériques.

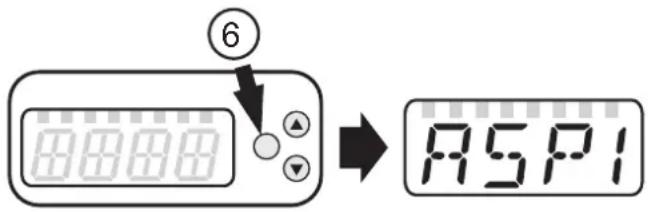

Valider la valeur de paramètre6. Appuyer brièvement sur [Enter].> Le paramètre est indiqué de nouveau.La nouvelle valeur réglée est sauve-gardée.
Terminer le paramétrage et passer à l'affichage de la valeur process :► Attendre 30 secondes.ou► Passer du sous-menu au menu principal, du menu principal à l'affichage de la valeur process avec [▲] ou [▼].

Si [C.Loc] est affiché lors de la tentative de modifier une valeur de paramètre, une communication IO-Link est active (blocage temporaire).

Si [S.Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

10.1.1 Permutation entre les niveaux de menu

Passage au sous-menu	Un passage au prochain sous-menu est possible via les paramètres [EF], [CFG], [MEM], [EPD] ou [SIM].► Sélectionner le sous-menu avec [▲] ou [▼] et passer au sous menu en appuyant sur [Enter].
Retour à l'affichage de la valeur process	► Attendre 30 secondes.ou► Passer du sous-menu au menu principal, du menu principal à l'affichage de la valeur process avec [▲] ou [▼].

10.1.2 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A la livraison : non verrouillé.

Le verrouillage est aussi possible via un module de paramétrage avec possibilité IO-Link.

Verrouiller	► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [▲] et [▼] simultanément pendant 10 s.> [Loc] est affiché.[IMAGE] Durant le fonctionnement : [Loc] est affiché si l'on essaie de changer les valeurs des paramètres.
Déverrouiller ► Appuyer	sur [▲] et [▼] simultanément pendant 10 s.> [uLoc] est affiché.

10.1.3 Timeout

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que le paramètre soit changé.

10.2 Mise à l'échelle de la valeur analogique pour la température

► Sélectionner [ASP1] et régler la valeur pour laquelle la valeur minimale est fournie.► Sélectionner [AEP1] et régler la valeur pour laquelle la valeur maximale est fournie.

ASPIAEPI

10.3 Mise à l'échelle de la valeur analogique pour le débit

► Sélectionner [ASP2] et régler la valeur pour laquelle la valeur minimale est fournie.► Sélectionner [AEP2] et régler la valeur pour laquelle la valeur maximale est fournie.

RSP2REP2

10.4 Réglages par l'utilisateur (option)

10.4.1 Réglage de l'unité de mesure standard pour la température

► Sélectionner [Uni.T] et régler l'unité de mesure : [°C] ou [°F].

Uni.T

10.4.2 Réglage de l'unité de mesure standard pour le débit

► Sélectionner [Uni.F] et régler l'unité de mesure : [Lmin], [m3h], [gpm] ou [gph]

Uni.F

10.4.3 Configuration de l'affichage standard

► Sélectionner [SELd] et déterminer l'unité de mesure standard :- [FLOW] = l'afficheur montre la valeur actuelle de débit dans l'unité de mesure standard.- [TEMP] = l'afficheur montre la température actuelle du fluide.► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage :- [d1] = rafraîchissement de la valeur mesurée toutes les 50 ms.- [d2] = rafraîchissement de la valeur mesurée toutes les 200 ms.- [d3] = rafraîchissement de la valeur mesurée toutes les 600 ms.- [rd1], [rd2], [rd3] = affichage comme d1, d2, d3 ; tourné de 180°.- [OFF] = l'affichage est désactivé en mode de fonctionnement.

SELDi S

10.4.4 Changer le sens de la mesure de débit

► Sélectionner [Fdir] et régler le sens du débit :[+] = débit en direction de la flèche de débit (= réglage usine)[-] = débit en opposition à la direction de la flèche de débit ► cacher la flèche

10.4.5 Réglage de l'amortissement des valeurs mesurées

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur τ 63 %).

10.4.6 Réglage du comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler la valeur :- [On] = le signal analogique passe à la valeur de défaut maximale.- [OFF] = le signal analogique passe à la valeur de défaut minimale.- [OU] = le signal analogique correspond à la valeur mesurée.► Sélectionner [FOU2] et régler la valeur :- [On] = le signal analogique passe à la valeur de défaut maximale.- [OFF] = le signal analogique passe à la valeur de défaut minimale.- [OU] = le signal analogique correspond à la valeur mesurée.

10.4.7 Activer / désactiver la détection de tube vide

► Sélectionner [EP.On] et régler la fonction :- [OFF] = détection de tube vide désactivée.- [On] = détection de tube vide activée.

10.4.8 Temporisation de la détection de tube vide

► Sélectionner [dEP.E] et régler la temporisation de 0...30 s avec laquelle le signal est fourni avec tube vide.► Sélectionner [dEP.F] et régler la temporisation de 0...30 s avec laquelle le signal est fourni avec tube plein.

10.4.9 Réglage de la détection de tube vide

► Sélectionner [EP.Pr] pour afficher la valeur actuelle de la détection de tube vide en %.► Sélectionner [EP.SP] et régler le seuil de commutation de la détection de tube vide.

10.4.10 Réglage de la suppression de faibles débits

► Sélectionner [LFC] et régler la valeur limite.

10.5 Fonctions de service

10.5.1 Lecture des valeurs min/max pour le débit

► Sélectionner [HI.F] = ou [LO.F][HI.F] = valeur max., [LO.F] = valeur min.Effacer la mémoire :► Sélectionner [HI.F] = ou [LO.F].► Appuyer brièvement sur [Enter].► Maintenir appuyé [▲] ou [▼].> [----] est affiché.► Appuyer brièvement sur [Enter].Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

HI.FLO.F

10.5.2 Lecture des valeurs min/max pour la température

► Sélectionner [HI.T] ou [LO.T][HI.T] = valeur max., [LO.T] = valeur min.Effacer la mémoire :► Sélectionner [HI.T] ou [LO.T].► Appuyer brièvement sur [Enter].► Maintenir appuyé [▲] ou [▼].> [----] est affiché.► Appuyer brièvement sur [Enter].Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

HI.TLO.T

10.5.3 Menu de simulation

► Sélectionner [S.FLW] et régler la valeur de débit à simuler.► Sélectionner [S.FLW] et régler la valeur de température à simuler.► Sélectionner [S.Tim] et régler la durée de la simulation en minutes.► Sélectionner [S.On] et régler la fonction :- [On] : La simulation commence. Les valeurs sont simulées pendant la durée réglée sous [S.Tim]. [SIM] est affiché en alternance avec les valeurs process. Annulation avec [Enter].- [OFF] : Simulation non active.

5.FLW5.TMP5.Tim5.On

10.5.4 Restaurer les réglages usine

► Sélectionner [rES].► Appuyer brièvement sur [Enter].► Maintenir appuyé [▲] ou [▼].> [----] est affiché.► Appuyer brièvement sur [Enter].Pour les réglages usine, voir la fin de cette notice → 14.Il est utile que vous notiez vos réglages dans ce tableau avant d'exécuter la fonction.

10.5.5 Activer l'interface de communication IO-Link

► Sélectionner [IO-L] et régler la fonction :- [OFF] = interface IO-Link désactivée.- [On] = interface IO-Link activée.​[IMAGE] La sortie analogique OUT1 est désactivée quand l'interface IO-Link est activée.

FR

11 Fonctionnement

11.1 Lecture de la valeur process

Les LED 1-6 signalent quelle valeur process est affichée actuellement.

La valeur process affichée par défaut (température, vitesse du fluide) peut être préréglée → 10.4.3 Configuration de l'affichage standard. Il est possible de déterminer une unité de défaut pour le débit (l/min, m³/h, gpm ou gph → 10.4.2). Pour la mesure de température, les unités °C ou °F peuvent être sélectionnées en tant qu'unité de défaut (→ 10.4.1).

Contrairement à l'affichage de défaut préréglé, d'autres valeurs process peuvent être lues :

▶ Appuyer sur les boutons [▲] ou [▼].

La LED de l'affichage de la valeur process sélectionné est allumée et la valeur process actuelle est affichée.
Après 30 secondes, l'affichage passe à l'affichage de défaut.

① ② ③ ④ ⑤ ⑥ ⑦ — l/min — m³/h — gpm — gph — °C — °F — 10³

LED Affichage de la valeur process Unité
1 Volume de débit actuel par minute l / min
2 Volume de débit actuel par heure m	^3 / h
3 Volume de débit actuel par minute gal / min
4 Volume de débit actuel par heure gal / h
5 Température actuelle du fluide °C
6 Température actuelle du fluide °F
7 Volume de débit actuel en 10 ^3

11.2 Lecture de la valeur de paramètres

Prendre les pas suivants pour l'affichage de la valeur réglée actuellement :

Sélectionner le paramètre1. Appuyer brièvement sur [Enter]2. Appuyer [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché.
Affichage de la valeur de paramètres3. Appuyer brièvement sur [Enter]> La valeur réglée actuellement est affi-chée pendant 30 s.En appuyant brièvement sur [Enter] plusieurs fois, l'affichage change entre paramètre et valeur de paramètre.
Passage à l'affichage de la valeur process► Attendre 30 secondes.ou► Passer du sous-menu au menu principal, du menu principal à l'affichage de la valeur process avec [▲] ou [▼].

12 Correction d'erreurs

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

VEM (MEW) = valeur finale de l'étendue de mesure

Affi-chage	Type Description Correction de défauts
IOE.n Erreur	• Appareil	défectueux / mauvais fonctionnement	► Remplacer l'appareil.
SEnS Attention Signal	de capteur non valable.• Tube de mesure ne pas suffisamment rempli.• Fluide avec une conductivité trop faible.		► Vérifier la Position de montage → 5.► Vérifier la conductivité (≥ 20 μS/cm).
Err Erreur •	Appareil défectueux / mauvais fonctionnement.• Valeur mesurée supérieure à 130 % de la valeur finale de l'étendue de mesure.• Valeur mesurée inférieure à -130 % de la valeur finale de l'étendue de mesure.		► Remplacer l'appareil.► Vérifier la plage de débit / plage de température.
Aucun affichage	Erreur • Tension d'alimentation trop basse.• Réglage [diS] = OFF		► Vérifier la tension d'alimentation.► Modifier le réglage [diS] → 10.4.3
Loc Attention Boutons	de réglage sur l'appareil verrouillés, modification des paramètres refusée.		► Déverrouiller l'appareil → 10.1.2
C.Loc Attention Boutons	de réglage sur l'appareil verrouillés, paramétrage activé via la communication IO-Link.		► Terminer le paramètres via la communication IO-Link.
S.Loc Attention Boutons	de réglage verrouillés via le logiciel de paramétrage. La modification des paramètres est refusée.		► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
UL Attention	Plage d'affichage non atteinte.• Seuil de débit entre -130 % ... -120 % VEM (MEW)• Valeur de température entre -50...-40 °C / -58...-40 °F		► Vérifier la plage de débit / plage de température.
cr.UL Erreur	En dessous de la zone de détection.• Seuil de débit < -130 % VEM (MEW)• Valeur de température < - 50 °C / -58 °F		► Vérifier la plage de débit / plage de température.
OL Attention	Plage d'affichage dépassée.• Seuil de débit entre 120 % ... 130 % VEM (MEW)• Valeur de température entre 100...110 °C / 212...230 °F		► Vérifier la plage de débit / plage de température.
cr.OL Erreur	Au-dessus de la zone de détection.• Valeur de débit > 130 % VEM (MEW)• Valeur de température > 110 °C / 230 °F		► Vérifier la plage de débit / plage de température.
PArA Erreur	Paramétrage en dehors de la plage valable.		► Répéter le paramétrage.

13 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

14 Réglage usine

* de la valeur finale de l'étendue de mesure

	Réglage usine	Réglage utilisateur
ASP2 (FLOW)	0 % *
AEP2 (FLOW)	100 % *
ASP1 (TEMP)	-20 °C
AEP1 (TEMP)	80 °C
IO-L OFF
Fdir +
FOU1 OFF
FOU2 OFF
dAP 0,6 s
diS d2
Uni.F SMx004: l/min	SMx604: gpm
Uni.T SMx004: °C	SMx604: °F
SELd FLOW
LFC 5 l/min
EP.On OFF
dEP.E 0 s
dEP.F 2 s
EP.SP 75 %
S.FLW 20 % *
S.TMP 20 °C
S.TIM	3 min
S.ON	OFF

Plus d'informations à www.ifm.com
