Type de produit	Capteur de proximité inductif
Marque	IFM
Modèle	IE500A
Catégorie ATEX	II 3D (zone poussiéreuse)
Température ambiante	0 à +60 °C
Normes respectées	EN50014, EN50281-1-1, EN60947-5-2 (choc 0,5 J)
Matériau du boîtier	Plastique
Raccordement	Connecteur M12 ou câble selon version
Alimentation	10 à 30 V DC
Distance de détection	Environ 4 mm (selon la cible)
Indice de protection	IP67 (estimation)
Dimensions	M30 x 60 mm (cylindrique)
Poids	Environ 50 g
Fixation	Par écrous
Entretien	Nettoyage avec un torchon humide ; éviter les charges électrostatiques
Sécurité	Ne pas débrancher sous tension ; montage par personnel compétent
Réparabilité	Non réparable ; contacter le fabricant en cas de défaut
Documentation	Notice d'utilisation et déclaration de conformité CE disponibles

FOIRE AUX QUESTIONS - IE500A IFM

Quelle est la distance de détection du capteur IE500A ?

La distance de détection typique est d'environ 4 mm, mais elle peut varier selon la nature et la taille de la cible métallique. Consultez la fiche technique pour les valeurs précises.

Ce capteur peut-il être utilisé en zone explosible ?

Oui, il est certifié ATEX II 3D pour une utilisation dans les atmosphères poussiéreuses. Respectez les conditions de montage et d'utilisation décrites dans la notice.

Comment nettoyer le capteur IE500A ?

Utilisez un torchon humide pour éviter les charges électrostatiques. Ne nettoyez jamais avec un chiffon sec car cela pourrait générer de l'électricité statique dangereuse en zone ATEX.

Quelles sont les précautions à prendre lors du montage ?

Assurez-vous que la classification ATEX correspond à votre application. Évitez les dépôts de poussière et les charges électrostatiques. Le montage doit être effectué par du personnel compétent.

Le capteur peut-il être réparé ?

Non, l'appareil ne peut pas être réparé. En cas de défaut, contactez le fabricant IFM pour un remplacement.

Quel est le type de raccordement du IE500A ?

Le capteur est disponible avec un connecteur M12 ou un câble. Le schéma de branchement est indiqué sur l'appareil ou dans la fiche technique.

Puis-je débrancher le connecteur sous tension ?

Non, il est impératif de ne pas débrancher le connecteur sous tension. Un avertissement doit être apposé près du connecteur.

Quelle est la température de fonctionnement autorisée ?

La température ambiante admissible est de 0 à +60 °C. Pour des températures hors de cette plage, contactez le fabricant.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

Quels accessoires sont recommandés pour le raccordement ?

IFM propose des connecteurs femelles M12 avec écrou de verrouillage (référence E11532) pour garantir une fixation sécurisée. Utilisez un couple de serrage de 0,6 à 0,8 Nm.

MODE D'EMPLOI IE500A IFM

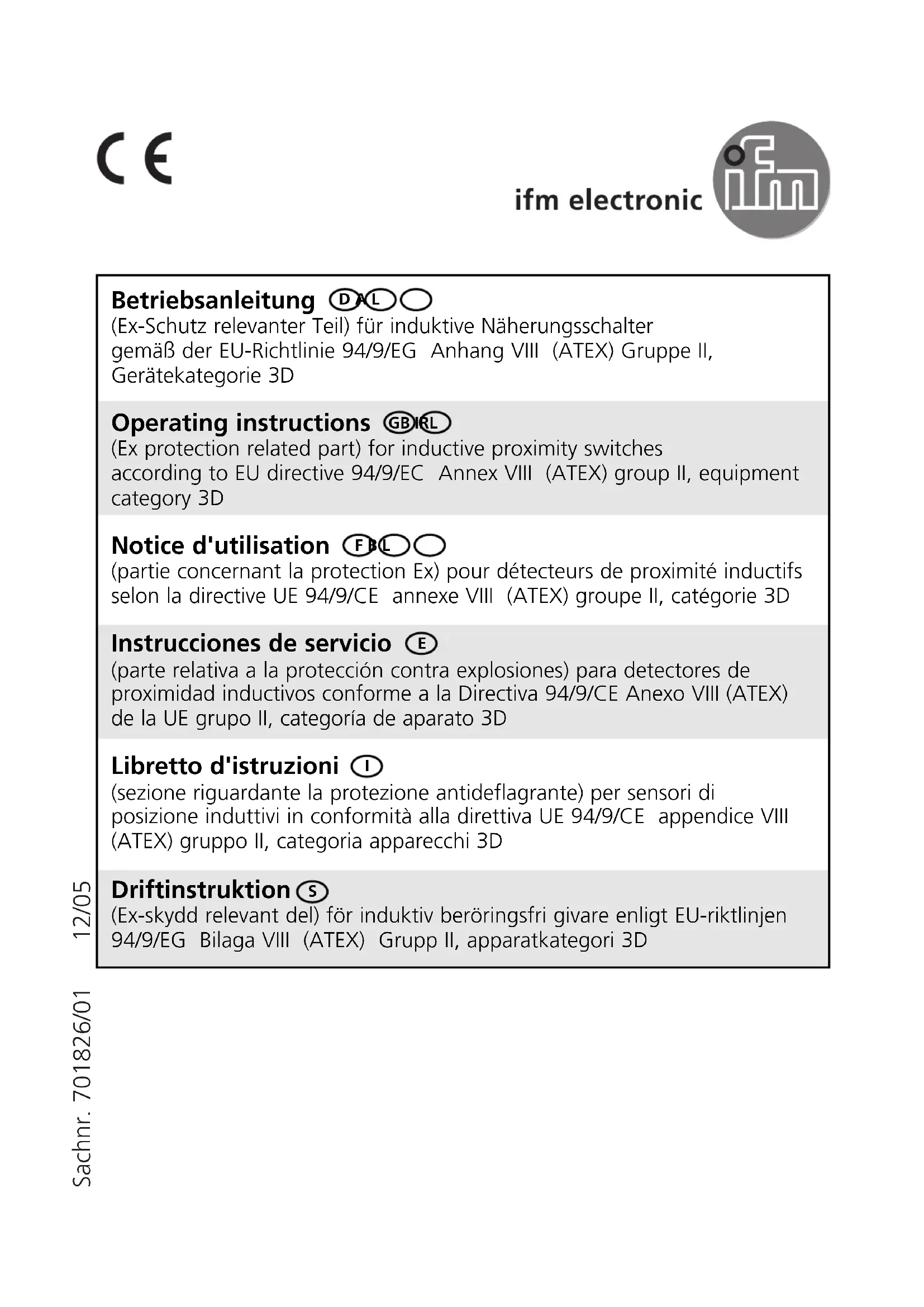

Notice d'utilisation FBL

(partie concernant la protection Ex) pour détecteurs de proximité inductifs selon la directive UE 94/9/CE annexe VIII (ATEX) groupe II, catégorie 3D

1. Selon la directive ATEX 94/9/CE, la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un appareil ou d'un système de protection dans les pays membres de l'Union européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture/verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résulte de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisateur UE.

Fonctionnement et caractéristiques

- Emploi dans les zones explosives selon la classification

II 3D (Groupe II, catégorie 3D, appareils pour l'atmosphère poussièreuse).

Les exigences des normes EN50014 et EN50281-1-1 sont respectées.

Test de choc selon EN60947-5-2 avec 0,5 joules.

- Marquage (voir appareil ou fiche technique)

- Température ambiante admissible de l'application (pour l'utilisation correcte) :

0 à + 60 °C

Montage / mise en service

Les détecteurs ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zone explosive.

Vérifiez si la classification (voir "Marquage" ci-dessus et le marquage sur l'appareil) est appropriée pour l'application.

Remarques sur l'installation / montage

• Respectez les règlements et dispositions nationaux ainsi que les règlements d'installations en vigueur.
• Évitez les charges statiques sur des appareils en plastique et câbles.
• Pour éviter des charges électrostatiques, ne nettoyez le module qu'avec un torchon humide.
• N'installez pas l'appareil dans le flux de poussière.
• Évitez les dépôts de poussière sur les appareils.
• Assurez une protection efficace des appareils et des câbles contre l'endommagement.
• Pour le schéma de branchement et les données techniques, voir le marquage sur l'appareil ou la fiche technique.
• N'enlevez tout bouchon de fermeture des presses-étoupes ou le connecteur qu'immédiatement avant l'introduction des câbles ou le serrage du connecteur pour éviter toute souillure.

Conditions particulières pour un fonctionnement de sécurité

• Pour des appareils avec boîte de raccordement (presse-étoupe) et pour des appareils à câble, une résistance à la traction suffisante doit être garantie, ou le câble doit être solidement fixé.
• Pour les appareils avec boîte de raccordement, ne débranchez jamais les câbles sous tension.
• Pour les appareils avec connecteur, le connecteur doit être fixé si bien qu'il ne peut pas être séparé sans outil. Pour ce faire, utilisez des "protège-écrous" d'arrêt. Ils sont disponibles comme accessoires (référence E11532 pour connecteurs femelles M12 avec un écrou d'une largeur max. de 11mm).

Alternativement, vous pouvez utiliser des connecteurs femelles ifm avec un écrou hexagonal. Fixez le connecteur en serrant l'écrou suffisamment (couple de serrage : 0,6Nm min., 0,8Nm max.).

Si vous utilisez des connecteurs femelles non ifm, assurez-vous par un couple de serrage adéquat que l'écrou ne peut pas être dévissé manuellement.

• Ne débranchez jamais le connecteur sous tension.
• Appliquez de façon permanente et appropriée l'avertissement ci-dessous près du connecteur : "Ne pas séparer le connecteur sous tension" / "Do not separate plug while energized" ou utilisez l'étiquette jointe si vous pouvez assurer un marquage permanent.

Entretien / réparation

L'appareil ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut, veuillez contacter le fabricant.

Si besoin est, le fabricant peut vous fournir sur demande les fiches techniques et les déclarations de conformité CE des appareils. Indiquez également le numéro d'article.
