IN5375 - Capteur de proximité inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de proximité inductif
Marque	IFM
Modèle	IN5375
Portée nominale (Sn)	2 mm
Portée de travail	0 à 1,62 mm (acier 37)
Matériaux détectés	Métaux (acier, aluminium, etc.)
Type de sortie	Commutation DC ou AC/DC selon modèle
Nombre de sorties	2 (S1, S2)
Indicateur de commutation	LED allumée lorsque la sortie est activée
Raccordement électrique	Connecteur orientable à 90° par pas de 45°
Tension d'alimentation DC	Typique 10-30 V DC (selen étiquette)
Tension d'alimentation AC/DC	Typique 20-250 V AC/DC (selen étiquette)
Dimensions (approx.)	Corps cylindrique M12, longueur 50 mm (estimation)
Poids (approx.)	30 g (estimation)
Matériau du boîtier	Acier inoxydable (estimation)
Protection électrique	Selon prEN 60947-5-2, annexe X (CEM)
Température de fonctionnement	-25°C à +70°C (estimation)
Montage	Encastré ou non encastré selon la tête de détection
Entretien et nettoyage	Garder la face active exempte de dépôts et corps étrangers métalliques
Sécurité	Mettre l'installation hors tension avant raccordement; respecter les distances minimales de montage
Pièces détachées et réparabilité	Non réparable; remplacer l'ensemble
Informations générales	Notice disponible en PDF; service de traduction sur demande

FOIRE AUX QUESTIONS - IN5375 IFM

Comment monter le capteur IFM IN5375 ?

Respectez les distances minimales entre les têtes de détection et les métaux (acier). Pour l'aluminium, un montage encastré est possible. Le connecteur peut être orienté à 90° par pas de 45°.

Quelle est la portée de détection du IN5375 ?

La portée nominale (Sn) est de 2 mm. La portée de travail effective est de 0 à 1,62 mm pour l'acier 37 (référence). Pour d'autres métaux, la portée peut être réduite jusqu'à 10 mm.

Comment raccorder électriquement le capteur ?

Coupez l'alimentation avant le raccordement. Suivez strictement le schéma sur l'étiquette. Pour les versions DC, broches : 1 = L+, 2 = out S2, 3 = L-, 4 = out S1. Pour AC/DC, broches: 1 et 2 = L1/L+/L-, 3 = PE, 4 et 5 = N/L-/L+ et sorties.

Que signifient les LED sur le capteur ?

Les LED s'allument lorsque la sortie correspondante est commutée (détection d'un métal). Vérifiez le bon fonctionnement via ces LED.

Le capteur fonctionne-t-il avec tous les métaux ?

Il détecte tous les métaux, mais la portée peut varier. La portée nominale est donnée pour l'acier 37. Pour l'aluminium ou d'autres métaux, la portée peut être inférieure.

Comment nettoyer le capteur ?

Maintenez la face active et l'espace libre exempts de dépôts et de corps étrangers métalliques, surtout si la face active est orientée vers le haut.

Quelles sont les conditions de compatibilité électromagnétique (CEM) ?

L'appareil est conforme aux exigences de la norme prEN 60947-5-2, annexe X. Assurez-vous que l'installation respecte cette norme.

Le capteur est-il réparable ?

Non, le capteur est un ensemble scellé. En cas de défaut, il doit être remplacé entièrement.

Où trouver la notice complète du IN5375 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

Quelle est la tension d'alimentation recommandée ?

Pour les versions DC : typiquement 10-30 V DC. Pour les versions AC/DC : typiquement 20-250 V AC/DC. Vérifiez l'étiquette de votre appareil pour les valeurs exactes.

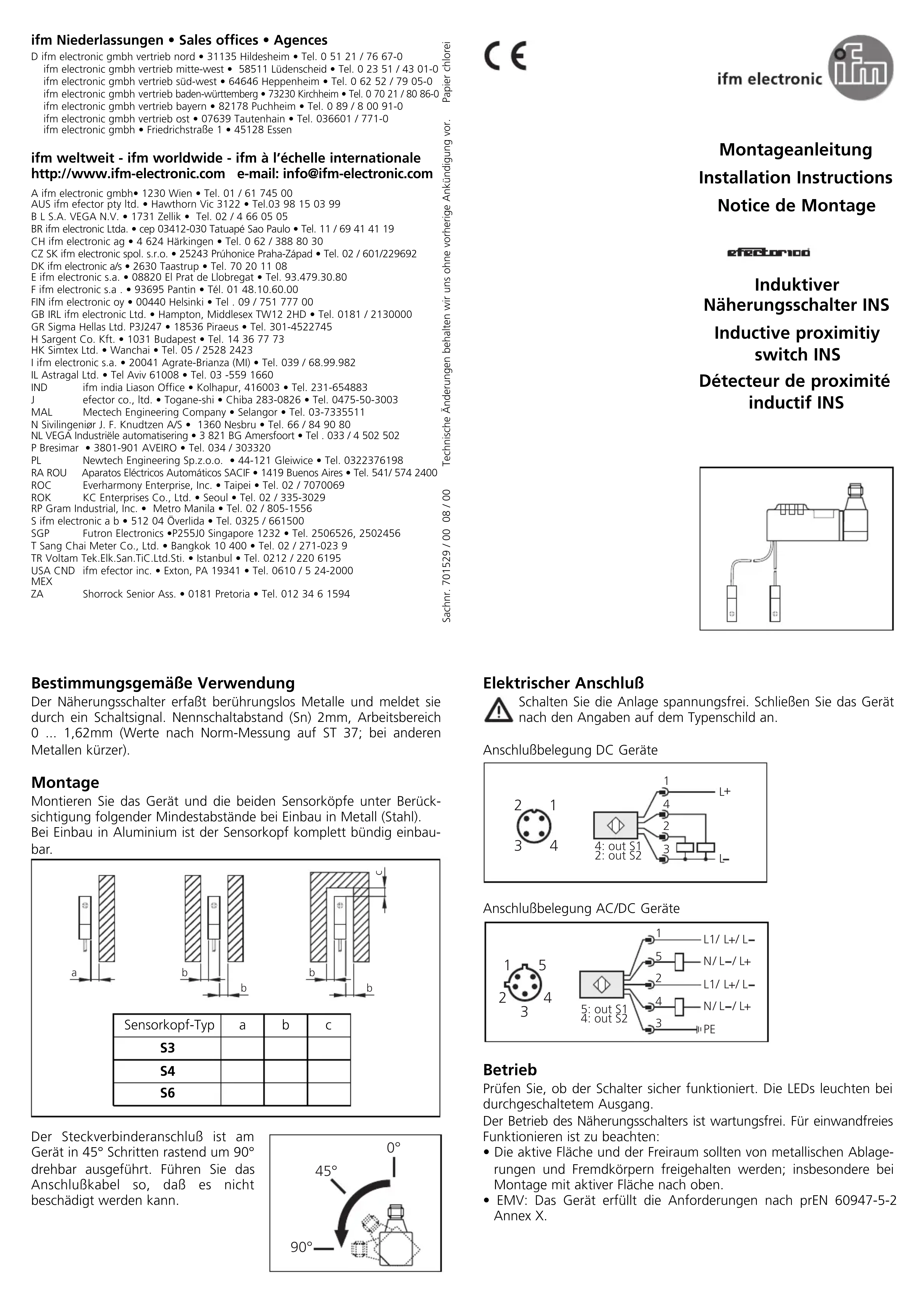

MODE D'EMPLOI IN5375 IFM

Induktiver Näherungsschalter INS Inductive proximité switch INS Détecteur de proximité inductif INS

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) 2mm, portée de travail 0 ... 1,62mm; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à 10mm).

Montage

Pour le montage de l'appareil et des deux têtes de détection en métal (acier) considérer les distances minimum suivantes. En aluminium un montage encastré des têtes de détection est possible.

Type de tête de détection	a b c
S3
S4
S6

Le connecteur peut être orienté à 90° en pas de 45°.

Poser le câble de sorte qu'il ne puisse pas être endommagé.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette.

Raccordement appareils DC

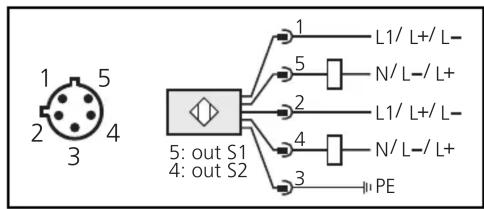

Raccordement appareils AC/DC

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Les LED sont allumées lorsque la sortie est commutée.

Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon prEN 60947-5-2, annexe X.
