PHOTOSMART C5100 ALL-IN-ONE - Imprimante multifonction HP - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Imprimante multifonction (impression, numérisation, copie)
Technologie d'impression	Jet d'encre thermique HP
Résolution d'impression	Jusqu'à 4800 x 1200 ppp optimisé sur papier photo HP Advanced
Vitesse d'impression	Jusqu'à 30 pages par minute en noir et jusqu'à 24 pages par minute en couleur
Connectivité	USB 2.0, Wi-Fi, Ethernet
Compatibilité des systèmes d'exploitation	Windows, macOS
Dimensions approximatives	44.5 x 36.5 x 15.5 cm
Poids	Environ 5.5 kg
Fonctions principales	Impression, numérisation, copie, envoi de fax
Entretien et nettoyage	Nettoyage régulier des têtes d'impression et des rouleaux d'alimentation
Pièces détachées et réparabilité	Cartouches d'encre remplaçables, pièces internes accessibles pour maintenance
Sécurité	Protection par mot de passe pour les connexions réseau sans fil
Informations générales	Conçu pour un usage domestique et de bureau, compatible avec les impressions mobiles

FOIRE AUX QUESTIONS - PHOTOSMART C5100 ALL-IN-ONE HP

Comment résoudre un problème d'impression floue avec l'imprimante HP Photosmart C5100 ?

Assurez-vous que les cartouches d'encre sont correctement installées et que le papier utilisé est de bonne qualité. Exécutez un nettoyage des têtes d'impression à partir du logiciel de l'imprimante.

Que faire si l'imprimante ne reconnaît pas les cartouches d'encre ?

Vérifiez que les cartouches sont bien installées et qu'elles ne sont pas vides. Essayez de retirer et de réinsérer les cartouches, puis redémarrez l'imprimante.

Comment résoudre un problème de connexion sans fil avec l'imprimante ?

Vérifiez que l'imprimante est connectée au bon réseau Wi-Fi. Si nécessaire, réinitialisez la connexion sans fil via le panneau de contrôle de l'imprimante.

Que faire si l'imprimante affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également redémarrer l'imprimante pour réinitialiser l'erreur.

Comment scannez un document avec l'imprimante HP Photosmart C5100 ?

Placez le document sur le scanner, ouvrez le logiciel de numérisation sur votre ordinateur, sélectionnez l'option de numérisation et suivez les instructions à l'écran.

L'imprimante ne démarre pas, que faire ?

Vérifiez que l'imprimante est correctement branchée et que la prise fonctionne. Essayez de débrancher et de rebrancher l'imprimante, puis appuyez sur le bouton d'alimentation.

Comment remplacer une cartouche d'encre sur l'imprimante HP Photosmart C5100 ?

Ouvrez le compartiment des cartouches, retirez la cartouche vide en appuyant sur le levier, insérez la nouvelle cartouche en veillant à bien la clipser en place.

Pourquoi l'imprimante tire plusieurs feuilles à la fois ?

Cela peut être dû à l'utilisation de papier de mauvaise qualité ou à un chargement incorrect du papier. Assurez-vous que le papier est bien aligné et qu'il n'est pas humide.

Comment mettre à jour le logiciel de l'imprimante ?

Visitez le site Web de HP, recherchez votre modèle d'imprimante et téléchargez les dernières mises à jour logicielles disponibles.

L'imprimante imprime un document incomplet, que faire ?

Vérifiez la connexion entre l'ordinateur et l'imprimante. Assurez-vous que le document est entièrement chargé dans le logiciel d'impression et réessayez d'imprimer.

MODE D'EMPLOI PHOTOSMART C5100 ALL-IN-ONE HP

Utilisateurs de câble USB : Ne connectez pas le câble USB avant l'étape A2.

Utilisez ce guide pour configurer le matériel et connecter le périphérique HP Tout-en-un à votre ordinateur ou à un réseau fonctionnel. Si vous rencontrez des problèmes durant la configuration, reportez-vous à la rubrique Dépannage plus loin dans ce guide.

2

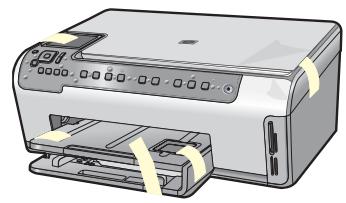

Retirez les rubans adhésifs et soulevez l'écran

a

a Retirez tous les rubans adhésifs ainsi que le film protecteur du capot et des parties avant et arrière du périphérique.
b Soulevez l'écran graphique couleur et retirez le film protecteur. Vous pouvez régler la hauteur de l'écran dans une position permettant de le voir correctement.

3

Locate components

Repérez les composants

Windows/Mac CD

Basics Guide
Guide d'utilisation

4 × 6 in
(10 x 15 cm) photo paper
Papier photo au format
10 x 15 cm (4 x 6 pouces)

**Documentation CD

**CD de documentation

Adapter

Adaptateur

Ink Cartridge

Power Cord
Cartouche d'encre
Cordon d'alimentation

Control panel faceplate (may be pre-attached)
Cache du panneau de commande (peut avoir été monté avant expédition)

Câble USB *
* Acheté séparément

Ethernet cable*
* Purchased separately
Câble Ethernet *
* Acheté séparément
**The contents of your box may differ.
Additional network equipment specified later in the guide.
**Le contenu du carton peut varier. Equipement réseau supplémentaire mentionné plus loin dans ce guide.

4

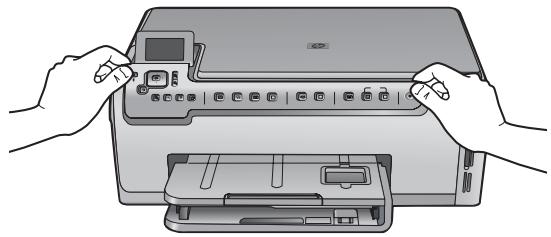

Installez le cache du panneau de commande (si nécessaire)

a

a Placez le cache du panneau de commande au-dessus des boutons du périphérique.
b Appuyez fermement sur les bords du cache pour le mettre en place. Assurez-vous que tous les boutons sont bien visibles et qu'ils ne sont pas bloqués.

5

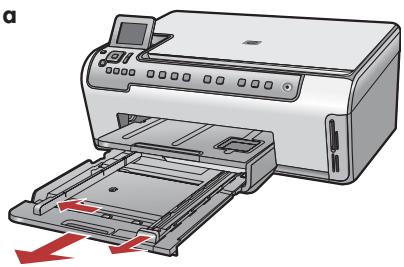

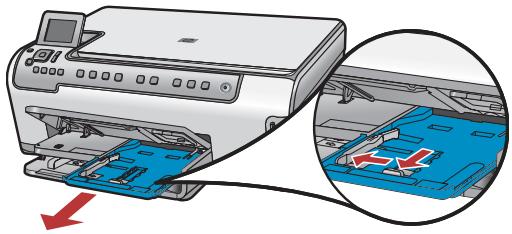

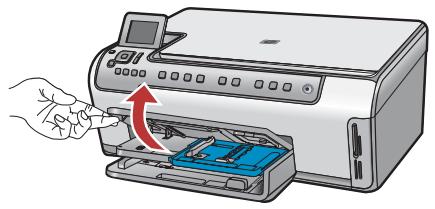

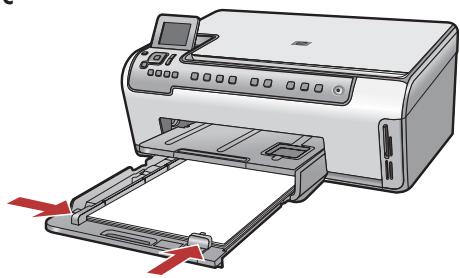

Chargez du papier dans les deux bacs

Main tray:

Bac principal :

a

Chargez le bac inférieur de papier blanc ordinaire. Du papier ordinaire est nécessaire pour l'alignement.

c

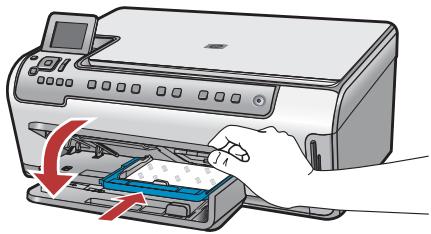

Bac à papier photo :

e

e Relevez le bac de sortie.

f

g Chargez du papier au format 10 x 15 cm (4 x 6 pouces) fourni en exemple dans le bac photo, en orientant les feuilles côté brillant vers le bas.

Conseil : Dans le cas de feuilles à onglets, assurez-vous que les onglets sont tournés vers vous.

h

Utilisateurs de câble USB : Ne connectez pas le câble USB tant que vous n'y êtes pas invité.

7

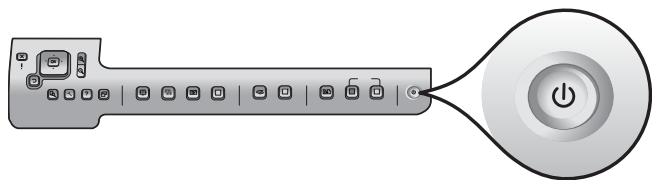

Press the On button

Appuyez sur le bouton Marche/Arrêt

Après avoir appuyé sur le bouton Marche/Arrêt, attendez l'invite sur l'écran graphique couleur avant de poursuivre.

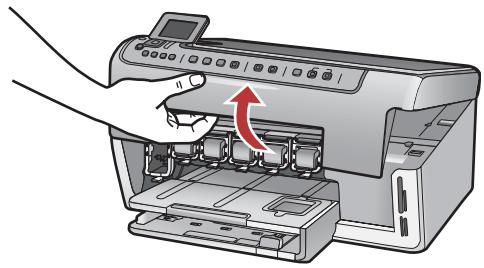

Ouvrez la porte d'accès

a

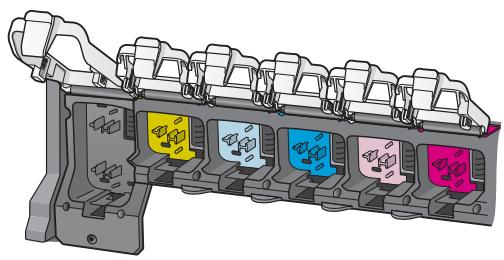

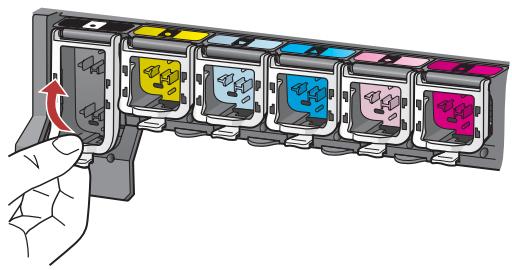

Relevez les loquets à l'intérieur du périphérique

a

a Appuyez sur le bas de chaque loquet pour les déverrouiller, puis les relever.
b Relevez les six loquets.

b

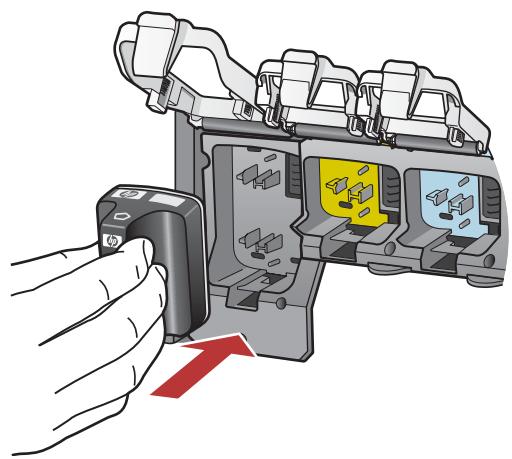

Insérez les six cartouches d'encre

a

Faites correspondre la couleur et le motif de la cartouche d'encre à ceux du chariot d'impression.

a Insérez la cartouche d'encre noire dans le premier emplacement situé à gauche. Fermez le loquet.
b Répétez l'opération pour chacune des cartouches d'encre couleur.
c Assurez-vous que chacun des loquets est correctement refermé.

Note : N'utilisez que les cartouches d'encre fournies avec l'imprimante. L'encre de ces cartouches est spécialement conçue pour se mélanger à l'encre du chariot des têtes d'impression lors de la première configuration.

11

Fermez la porte d'accès et suivez les instructions

a

a Une fois la porte d'accès refermée, un message vous invite à charger du papier blanc ordinaire. Assurez-vous que le papier est correctement chargé, puis appuyez sur OK pour lancer le processus. Le périphérique initialise les cartouches d'encre et aligne les têtes d'impression. Cette opération prend environ 5 minutes.

b La procédure d'alignement se termine après l'impression de la page d'alignement. Vérifiez l'état sur l'écran, puis appuyez sur OK. Recyclez la page d'alignement ou jetez-la.

Attention : Ne déconnectez ni n'éteignez le périphérique HP Tout-en-un au cours de cette opération. Le périphérique émet du bruit, ce qui est normal.

12

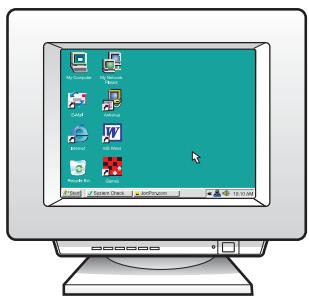

Allumez l'ordinateur

No Computer Microsoft New York Catala Facebook Microsoft Word Windows Windows 95 Windows 95 Windows 95 Windows 95 12:10:44

a Allumez l'ordinateur, connectez-vous si nécessaire et attendez que le bureau s'affiche.

b Fermez tous les programmes en cours.

13

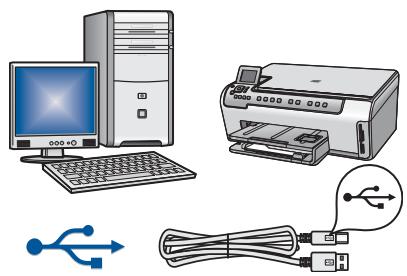

A : Connexion USB - N'établissez pas encore la connexion

Utilisez ce type de connexion si vous souhaitez relier le périphérique directement à un ordinateur (ne connectez pas le câble USB avant l'étape A2).

Equipement requis : Câble USB.

Dans le cas d'une connexion USB, suivez les instructions de la Section A (page 9).

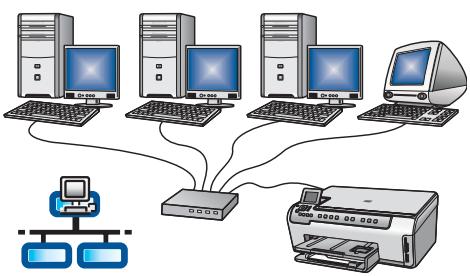

B : Réseau Ethernet (câblé)

Utilisez ce type de connexion si vous souhaitez relier le périphérique au réseau via un câble Ethernet.

Equipement requis : Concentrateur/routeur/commutateur et câble Ethernet.

Dans le cas d'une connexion par câble Ethernet, suivez les instructions de la Section B (page 11).

A1

Insérez le CD-ROM approprié

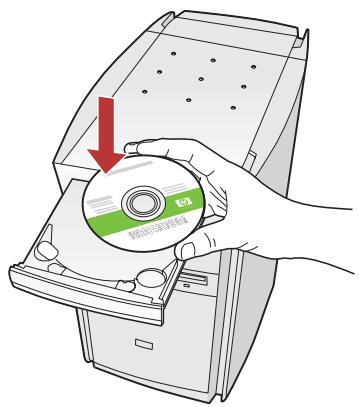

Windows:

Note : Si l'écran de démarrage n'apparaît pas, cliquez deux fois sur Poste de travail, puis deux fois sur l'icône CD-ROM comportant le logo HP, et enfin deux fois sur setup.exe.

a Insérez le CD-ROM Windows du périphérique HP Tout-en-un.
b Suivez les instructions d'installation du logiciel qui s'affichent à l'écran.

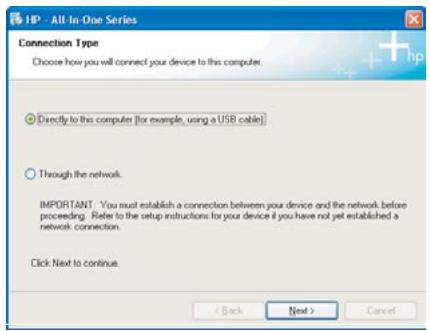

c Dans l'écran Type de connexion, veillez à sélectionner Directement sur cet ordinateur.
d Passez à la page suivante.

a Localisez le CD-ROM Mac du périphérique HP Tout-en-un.

b Passez à la page suivante.

A2

Windows:

a Suivez les instructions affichées à l'écran jusqu'au message vous invitant à brancher le câble USB (ceci peut prendre plusieurs minutes).

Une fois le message d'invite affiché, raccordez le câble USB au port situé à l'arrière du périphérique HP Tout-en-un, puis à un port USB de l'ordinateur.

b Suivez les instructions qui s'affichent à l'écran pour terminer l'installation du logiciel.

Mac:

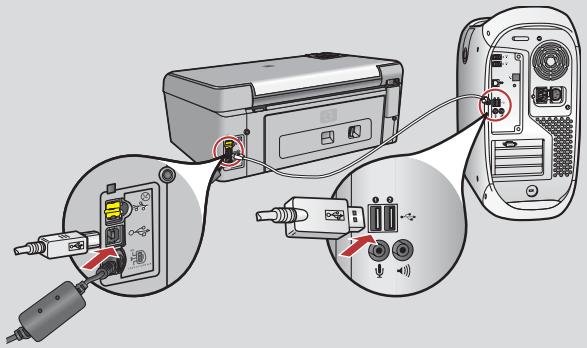

a Raccordez le câble USB de votre ordinateur au port USB situé à l'arrière du périphérique.

b Cliquez deux fois sur l'icône Programme d'installation HP Tout-en-un.

c Veillez à renseigner tous les écrans, y compris celui de l'assistant de configuration.

Passez à l'étape 17 au dos de ce guide de configuration

B1

a Repérez le câble Ethernet que vous avez acheté séparément.
b Retirez la prise jaune à l'arrière du périphérique.
c Connectez une extrémité du câble Ethernet au port Ethernet à l'arrière du périphérique.
d Connectez l'autre extrémité du câble Ethernet au concentrateur/routeur/commutateur.
e Passez à la page suivante.

Important : Ne connectez pas le câble Ethernet à un modem câble.

Vous devez disposer d'un réseau fonctionnel. Si vous avez déjà connecté le câble USB, ne reliez pas le câble Ethernet.

Windows:

Note : Si l'écran de démarrage n'apparaît pas, cliquez deux fois sur Poste de travail, puis deux fois sur l'icône CD-ROM comportant le logo HP, et enfin deux fois sur setup.exe.

a Insérez le CD-ROM Windows du périphérique HP Tout-en-un.
b Suivez les instructions à l'écran.
c Dans l'écran Type de connexion, veillez à sélectionner Par le réseau. Suivez les instructions à l'écran.

d Vous devez débloquer ou accepter tous les messages du pare-feu en cliquant sur Suivant sur tout écran faisant référence à un pare-feu. Suivez toutes les instructions à l'écran. Pour installer le logiciel sur d'autres ordinateurs, passez à l'étape 14.

Mac:

a Insérez le CD-ROM Mac du périphérique HP Tout-en-un.
b Cliquez deux fois sur l'icône Programme d'installation HP Tout-en-un.

c Make sure you complete all screens, including the Setup Assistant. To install software on additional computers, go to step 14.
c Veillez à renseigner tous les écrans, y compris celui de l'assistant de configuration. Pour installer le logiciel sur d'autres ordinateurs, passez à l'étape 14.

Questions : Les anti-virus, les anti-espiogiciels et les programmes pare-feu installés sur votre système peuvent interrompre l'installation du logiciel. Pour plus d'informations, accédez au site www.hp.com/support, entrez Photosmart série C5100 et effectuez une recherche sur Pare-feu.

B3

Passez à l'étape 17 au dos de ce guide de configuration

14

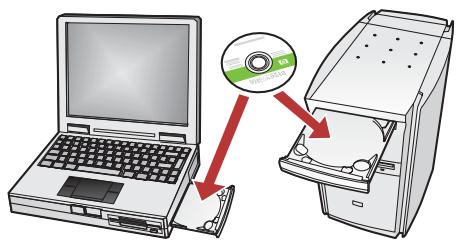

Installez le logiciel sur d'autres ordinateurs

Si vous disposez d'ordinateurs supplémentaires sur le réseau, installez le logiciel HP Tout-en-un sur chaque ordinateur. Choisissez le CD HP Tout-en-un adapté à chaque nouvelle installation.

Suivez les instructions à l'écran. Assurez-vous de choisir le type de connexion entre le réseau et le périphérique HP Tout-en-un (et non entre l'ordinateur et le réseau).

15

Passez à l'étape 17 au dos de ce guide de configuration

Troubleshooting

Dépannage

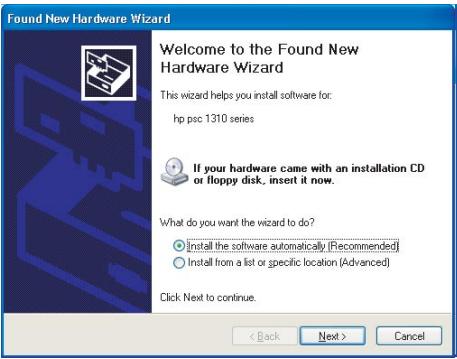

Problème : L'écran Ajout de nouveau matériel de Microsoft Windows s'affiche.

Action : Cliquez sur Annuler. Débranchez le câble USB, puis introduisez le CD-ROM du logiciel HP Tout-en-un pour Windows. Reportez-vous à la Section A.

Problème : Le message Imprimante non trouvée s'affiche.

Action : Assurez-vous d'abord d'avoir une connexion active avec le périphérique. Recherchez une icône sur l'écran graphique couleur. Si vous ne voyez pas d'icône, revenez à la section du type de connexion (A ou B). Si vous avez une connexion active, essayez l'une des solutions suivantes :

• Eteignez votre périphérique, attendez 30 secondes, puis rallumez-le.
• Essayez de déconnecter de manière temporaire votre pare-feu.

Utilisateur de réseau câblé (Ethernet) :

• Vérifiez le câble entre le routeur et le périphérique.
• Vérifiez le câble entre l'ordinateur et le périphérique.
  • Vérifiez que votre carte réseau est correctement configurée.

Pour plus d'informations sur le dépannage et sur la configuration supplémentaire, reportez-vous au Guide d'utilisation.

a

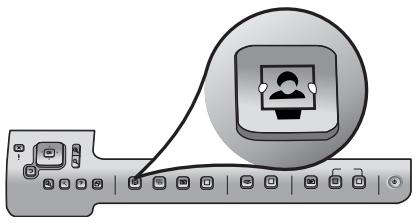

Imprimez une photo au format 10 x 15 cm

a

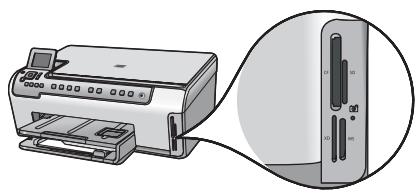

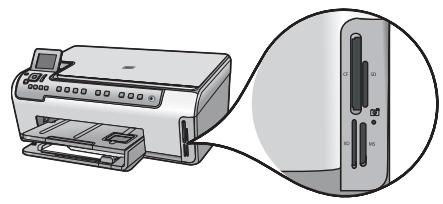

a Insérez la carte mémoire de l'appareil photo dans l'emplacement pour carte mémoire approprié et appuyez sur le bouton Photosmart Express.

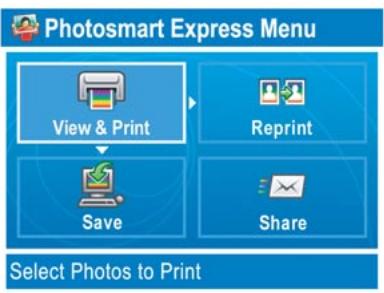

Le menu Photosmart Express s'affiche sur l'écran graphique couleur.

b Appuyez sur OK pour sélectionner Voir & Imprimer. La photo la plus récente sur la carte mémoire s'affiche à l'écran.

c Utilisez les touches fléchées pour sélectionner une autre photo, puis appuyez sur OK.

d

d Continuez à appuyer sur OK pour imprimer votre photo.

Si vous affichez une photo à l'écran, vous pouvez très rapidement l'imprimer au format 10 x 15 cm (4 x 6 pouces) en appuyant sur le bouton Imprimer photos.

Le périphérique HP Tout-en-un imprime une photo de votre carte mémoire.

Conseil : Pour plus d'informations sur l'impression de photos à partir de cartes mémoire et sur d'autres fonctions, reportez-vous au Guide d'utilisation et à l'aide en ligne. Pour obtenir de l'aide supplémentaire, consultez le site www.hp.com/support.

Conseil : Vous pouvez utiliser le bouton Réimpression pour effectuer une copie d'une photo originale.
