Sistine 4XC - Haut-parleur Martin Logan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable au plafond
Marque	Martin Logan
Modèle	Sistine 4XC
Réponse en fréquence	63 – 25 000 Hz ±3 dB
Sensibilité	92 dB à 2,83 volts/mètre
Impédance	4 ohms (compatible 4, 6 ou 8 ohms)
Puissance nominale maximale	20 – 300 watts
Puissance admissible maximale	150 watts
Diamètre (ouverture requise)	291 mm (11,46 po)
Profondeur requise derrière la surface	184 mm (7,2 po)
Poids	6,1 kg (13,5 lb)
Haut-parleur haute fréquence	Transducteur Folded Motion avec diaphragme de 11,4 × 7 cm (4,25 × 2,75 po)
Haut-parleur moyenne fréquence	Deux cônes en fibre de carbone de 8,9 cm (3,5 po) avec support Nomex et panier en aluminium moulé
Haut-parleur basse fréquence	Cône en fibre de carbone de 20,32 cm (8 po) avec support Nomex et panier en aluminium moulé
Contrôles	Tweeter Level : +2, -2, 0 dB ; Position : Avant D/Arrière G, Avant G/Arrière D, Centre (au choix)
Bornes de raccordement	Style poussoir acceptant les fils nus
Garantie	5 ans (enceintes encastrables)
Accessoires inclus	Gabarit d’installation, couvercle de grille, protecteur pour peinture, embout Torx T20
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas vaporiser de produit
Sécurité	Éteindre l’amplificateur avant tout branchement ; ne pas exposer à l’humidité
Rodage recommandé	Environ 72 heures à 90 dB (niveau d’écoute moyen)

FOIRE AUX QUESTIONS - Sistine 4XC Martin Logan

Comment nettoyer mes enceintes Sistine 4XC ?

Utilisez un chiffon propre et doux pour enlever la poussière. Ne vaporisez jamais de produit nettoyant sur ou à proximité des haut-parleurs.

Quelle puissance d'amplificateur dois-je utiliser ?

Nous recommandons un amplificateur dont la puissance se situe dans la plage nominale de l'enceinte, soit de 20 à 300 watts. Évitez de pousser l'enceinte au-delà de sa puissance admissible de 150 watts.

Où placer mes enceintes pour une meilleure image sonore ?

Placez les enceintes à équidistance les unes des autres et évitez les obstacles physiques entre l'enceinte et la position d'écoute. Laissez au moins 30 cm (12 po) des coins de mur. Installez uniquement au plafond, en orientant le son vers la position d'écoute.

Comment installer l'enceinte dans le plafond ?

Utilisez le gabarit fourni pour tracer l'ouverture (diamètre 291 mm). Découpez avec une scie à cloison sèche. Raccordez le câble en respectant la polarité. Placez l'enceinte et serrez les vis de montage avec le tournevis Torx T20. Orientez le haut-parleur d'aigus vers la position d'écoute.

Pourquoi mes graves sont-ils faibles au début ?

C'est normal pendant la période de rodage. Les composants de haute qualité nécessitent environ 72 heures d'écoute à 90 dB pour atteindre leur plein potentiel.

Comment puis-je peindre la grille ?

Retirez la grille et enlevez le disque de tissu protecteur intérieur. Peignez la grille avec un vaporisateur, sans boucher les trous. Laissez sécher, puis replacez le disque avant de remettre la grille.

Que faire en cas d'absence de son ?

Vérifiez que l'amplificateur est allumé et non en sourdine, que la prise murale fonctionne, et que les câbles sont correctement branchés. Échangez les câbles avec une enceinte fonctionnelle pour isoler le problème.

Comment régler le niveau des aigus ?

L'enceinte dispose d'un interrupteur Tweeter Level offrant trois positions : +2 dB, -2 dB ou 0 dB. Choisissez celle qui convient à votre pièce.

Que couvre la garantie et quelle est sa durée ?

La garantie limitée couvre les défauts de fabrication pendant 5 ans pour les enceintes encastrables. Elle est réservée à l'acheteur d'origine et nécessite un achat chez un revendeur agréé. Conservez votre facture.

Puis-je utiliser ces enceintes à l'extérieur ?

Non, la Sistine 4XC est conçue pour une installation au plafond en intérieur. Ne l'exposez pas à la lumière directe du soleil ni à l'humidité.

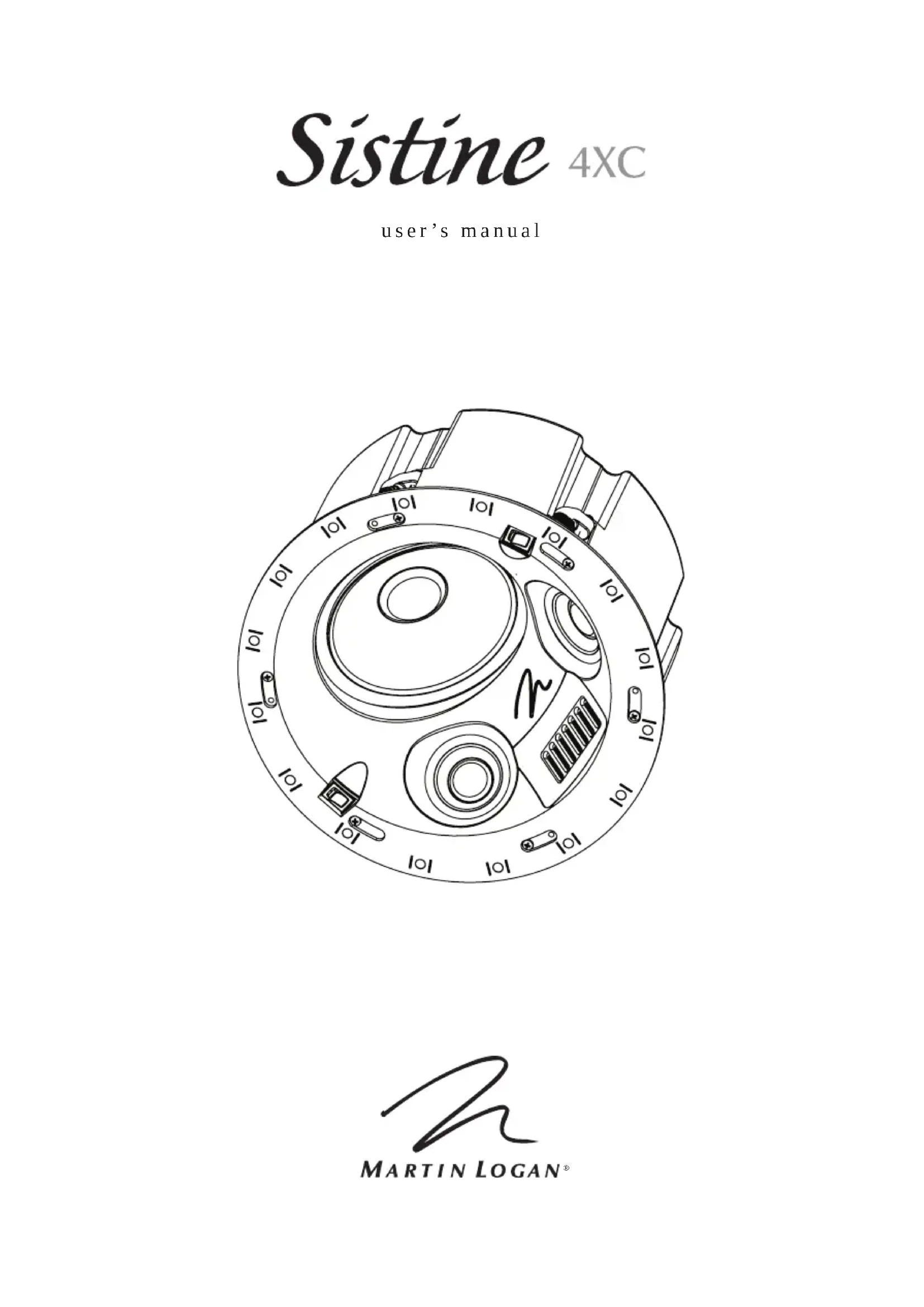

MODE D'EMPLOI Sistine 4XC Martin Logan

manuel de l'utilisateur

Avertissement!

• Pour les réparations, faites appel à un technicien compétent. Pour éviter les risques d'incendie ou de décharge électrique, n'exposez pas ce module aux vapeurs d'eau ni à l'humidité.
• Veuillez éteindre l'amplificateur en cas de conditions anormales.
• Ne poussez pas l'enceinte au-delà de sa puissance nominale.

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit

l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de

directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

Le symbole de feu dans un triangle équilatéral avertit l'utilisateur du risque de créer un s'il ne suit pas les instructions.

Le symbole de dollar dans un triangle équilatéral avertit l'utilisateur qu'il coure le risque de

causer des dommages potentiellement coûteux à réparer s'il ne suit pas les instructions.

Liste de vérification du contenu 17

Raccordement. 18

Protéger voire investissement 18

Rodage 18

Positionnement des enceintes 18

Obtenir une image supérieure 18

L'équilibre entre les surfaces dures et molles améliore le rendement des hautes et des moyennes fréquences 18

Choisir un emplacement de montage 19

Équilibrage de la sortie des graves. 19

Conseils pratiques pour le choix du positionnement. 19

Peinturer la grille de l'enceinte 20

Installation 20

Foire aux questions 22

Dépannage 22

CommuniquerAvecleServicealaClientèle.23

Renseignements Généraux 23

Renseignements sur la garantie 23

Numéro de série : 23

Service 23

Spécifications 26

Numéro de Série :

Veuillez inscrire votre numéro de série ici pour pouvoir vous y référer facilement. Vous aurez besoin de ce renseignement lorsque vous relèpierez votre enregistrement à la garantie. Le numéro de série est situé près des bornes de raccordement et sur l'emballage du produit.

13AUG2005

En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques) entre en vigueur le 13 août

2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particuliers. À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union Européenne de reprendre et de recycler ce produit gratuitement.

Pour couvrir le distributeur le plus proche, communiquez avec le revendeur du produit, envoyez un courriel à [e-mail] ou consultez le site Web martinlogan.com.

Notez que seul le produit est régï par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

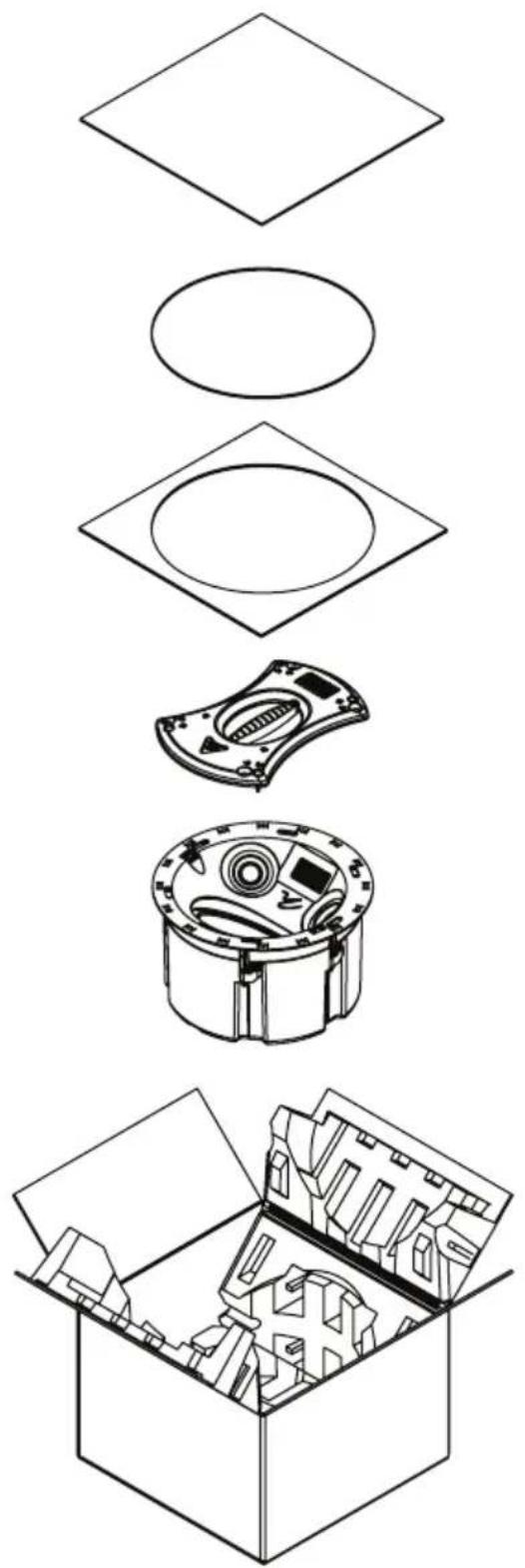

LISTE De verification du contenu

Vous trouvez les éléments suivants dans la boîte pour votre nouvelle enceinte MartinLogan. Si vous avez besoin d'aide, veuillez appeler notre département de service en composant le 785-749-0133.

Gabarit d'installation • Couvercle de la grille • Protecteur pour peinture • L'embout de tournevis Torx T20

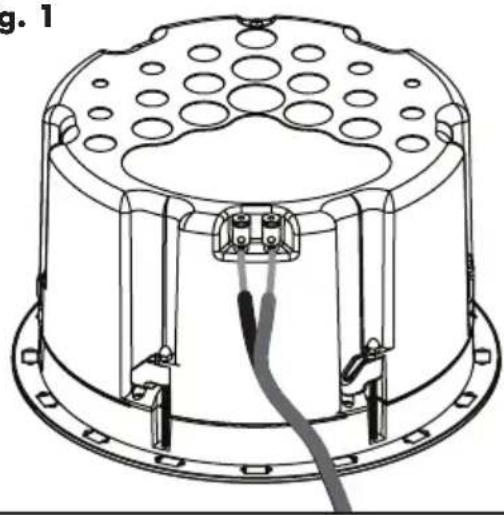

Raccordement

Fig. 1

AVERTISSEMENT! Éteignez l'amplificateur avant de faire des raccordements ou d'interrompre tout raccordement de signal!

Ces enceintes sont dotées de bornes de raccordement facile à utiliser de style bouton-poussoir qui acceptent les fils nus (fig. 1).

Attribuez la même couleur aux bornes (+) et (-) sur l'enceinte et l'amplificateur. Assurez-vous que tous les raccords sont bien faits.

Proteger VOTURE investissement

Utilisez un amplificateur qui correspond approximativement à la puissance admissible de l'enceinte. Pour éviter les dommages, baissez le volume si le son de l'enceinte est déformé ou dur, ou

si les graves commencent à couper.

• Les commandes de tonalité et les égaliseurs peuvent accroître les possibilités de déformation du son, particulièrement à volume élevé. Utilisez ces commandes avec parcimonie.

RODAGE

Quand vous commencez à l'utiliser les enceintes, les graves peuvent sonner un peu diminuées. Cette situation est due aux composants de haute qualité et à durée

de vie élevée utilisés dans les haut-parleurs. Un rodage d'environ 72 heures à 90 dB (niveau d'écoute moyens) est nécessaire avant toute écoute critique.

Obtenir une image supérieure

Ces enceintes MartinLogan encastrables au plafond offrent une superbe image et un positionnement flexible presque partout. Toutefois, pour obtenir le meilleur rendement possible et la meilleure image, placez les enceintes à équidistance les unes des autres et évitez les obstacles physiques entre l'enceinte et la position d'écoute principale.

L'équilibre entre les surfaces dures et molles améliore le rendement des hautes et des moyennes fréquences

Les pièces qui sont « trop amorties » avec du tapis, des rideaux ou d'autres matériaux qui absorbent le son peuvent faire en sorte que votre système sonne mat ou sans vie. D'un autre côté, les pièces peuvent avoir tellement de surfaces dures que le système sonnera comme dans un gymnase.

Expérimentez en ajoutant ou en enlevant des surfaces molles jusqu'à ce que vous trouviez un mélange qui sonne bien.

Choisir un emplacement de montage

Installez Sistine 4XC entre les solives du plafond. Faites attention d'éviter les fils électriques derrière les murs et sous le plafond.

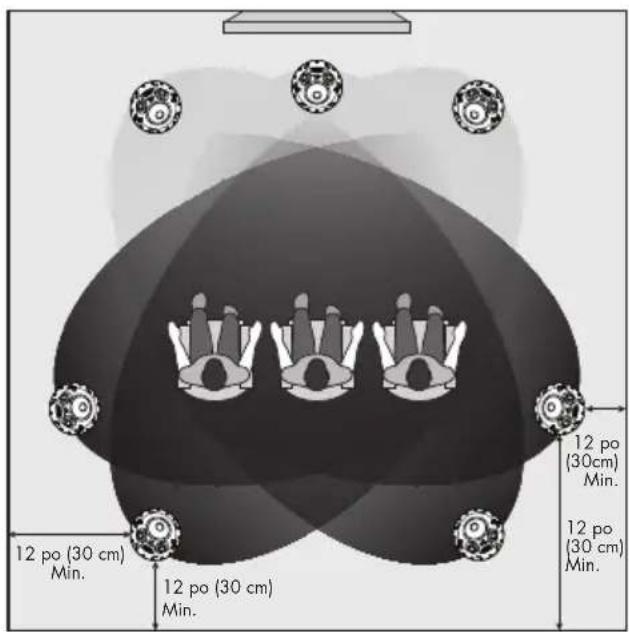

Équilibrage de la sortie des graves

Le positionnement en coin de ces enceintes renforcera la sortie des graves. Si vous avez besoin d'une sortie équilibrée dans l'ensemble du spectre

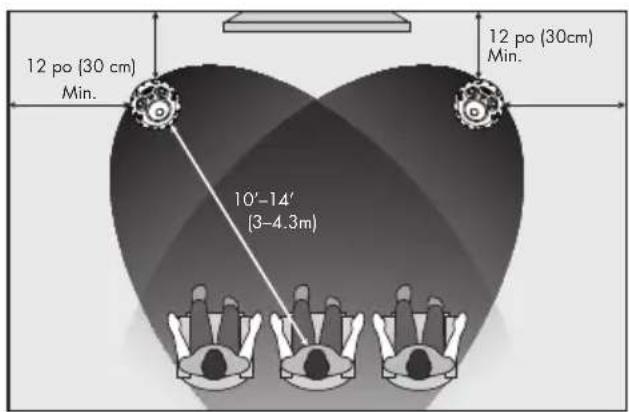

Figure 2. Installation à 2 canaux.

Figure 4. Ajouter des canaux ambiophoniques pour créer une installation à 5 ou 7 canaux.

Pour l'audio, évitez de monter ces enceintes dans un coin.

Conseils pratiques pour lechioix du positionnement:

• Laissez un espace minimal de 12 po (30cm) de tout coin de mur.
• Placez les enceintes avant/centre à équidistance de 10 à 14 pieds (3 à 4,3 m) de la position d'écoute. Installation au plafond uniquement. Orientez le son vers la position d'écoute.

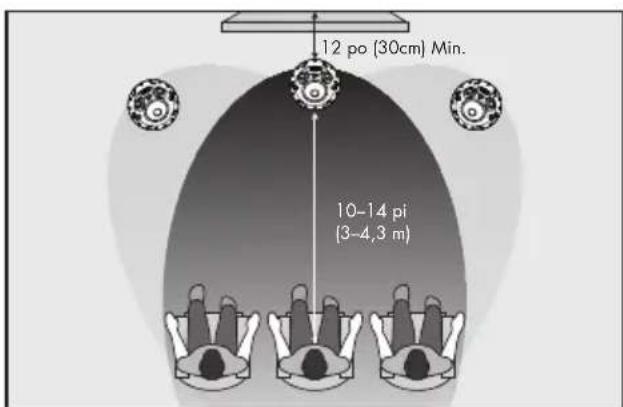

Figure 3. Ajouter un canal central.

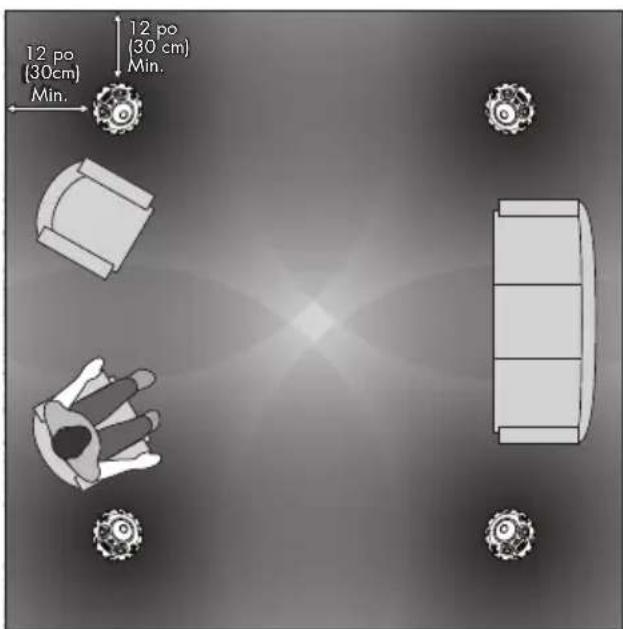

Figure 5. Audio stéréo distribué.

Peinturer la GRILLE de l'enceinte

IMPORTANT! Avant de peinturer, enlevez la grille des enceintes. De plus, enlevez le disque de tissu fixé à l'intérieur de la grille.

1. Enlevez la grille de l'enceinte. Un disque de tissu protecteur est fixé sur la partie arrière de la grille avec un adhésif. Retirez ce disque de tissu en tirant délicatement sur la grille.
2. Peignez la grille, en faisant attention de ne pas boucher les trous. AVERTISSEMENT!

Pour obtenir plusieurs résultats, utilisez un vaporisateur au lieu d'un pinceau. Laissez la peinture sécher avant de continuer.

1. Fixez doucement le disque à sa place avant de réinstaller la grille de l'enceinte.

Fig. 6

Installation

REMARQUE: ces instructions supposent que la surface de montage est un cadre en bois standard et une construction en gyproc standard. Si vous souhaitez monter les enceintes sur un autre type de matériel, vous devez communiquer avec un entrepreneur cautionné.

REMARQUE: consultez votre revendeur local pour obtenir les nouveaux supports préinstallés (vendus séparation).

AVERTISSEMENT! Avant l'installation, vérifie les codes de construction locaux pour vous assurer de la conformité aux règlements locaux. AVERTISSEMENT!

Avant l'installation, vérifie la présence d'obstacles derrière la cloison sèche.

Pour y arriver, percez un petit trou, à un angle de (il serainsi plus facile de)

rebochez le trou si des obstacles sont présents. Découpez le trou de montage uniquement lorsque vous avez vérifié qu'il n'y a aucun obstacle derrière la cloison sèche. AVERTISSEMENT! Utilisez uniquement un câble d'enceinte homologué pour l'utilisation dans un mur. La norme UL est CL2, CL3 et CM. La norme CSA est FT4. AVERTISSEMENT! Éteignez l'amplificateur avant de faire ou de défaire tout raccord de signal.

Outils recommendés :

• Localisateur de montants
• Crayon aiguisé ou stylo Goupille-poussoir Couteau/scie à cloison sèche Pince à dénuder
• Perceuse électrique Ruban à mesurer Ruban adhesif « low-tack »
• À l'aide d'un localisateur de montants, positionnez
• Maintenez ou fixez le gabarit en place et tracez le trou de découverte avec un crayon.
• Enlevez le gabarit et découvrez l'ouverture avec un couteau/scie à cloison sèche.
• Placez l'isolant en fibre de verre de 12 po (30 cm) ou plus entre les solives directement au-dessus de l'enceinte.

MISE EN GARDE! Éteignez l'amplificateur avant de faire ou de défaire des raccords de signal!

1. Raccordez le câble d'enceinte. Faites preuve de cohérence en raccordant les fils de raccord de l'enceinte aux bornes de l'enceinte. Prenez soin d'attribuer la même couleur à la borne (+) sur l'enceinte et sur l'amplificateur. 6 Placez l'enceinte dans le trou. 7 Orientez le haut-parleur d'aisus vers la position d'écoute principale. Il y a une flèche sur la poignée d'installation pour vous aider. Maintenez l'enceinte en place par la poignée d'installation. Serrez toutes les vis no 1 dans la direction indiquée sur la poignée d'installation pour engager les verrous de montage. Utilisez le pilote Torx T20 fourni et une perceuse électrique pour verrouiller tous les verrous de fixation. Utilisez un réglage d'embrayage bas sur la perceuse.
2. Desserrez les vis no 2 pour enlever la poignée d'installation.

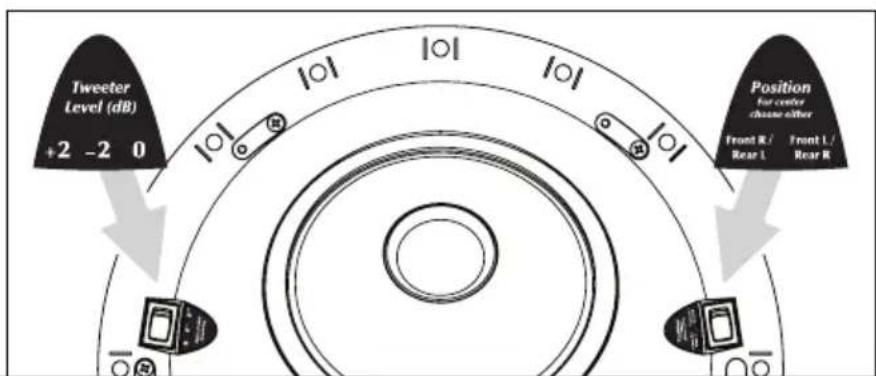

3. Réglez les interrupteurs. Réglez l'interrupteur Position pour refléter l'emplacement de l'enceinte dans la pièce. Pour un canal central, CHOISSEZ l'un des réglages. Réglez l'interrupteur de niveau d'aigu (Tweeter Level) au réglage souhaité (+2dB, - 2dB ou O). 10 Enlevez l'autocollant protecteur qui couvre le haut-parleur d'augs Folded Motion. 11 Placez la grille magnétique sur l'enceinte.

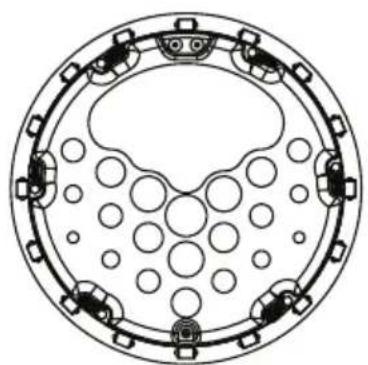

Fig. 7

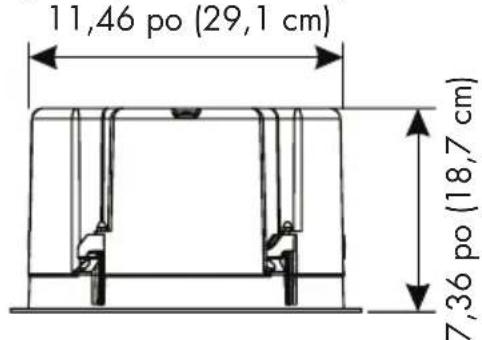

Ouverture au plafond requise (y compris la tolérance) :

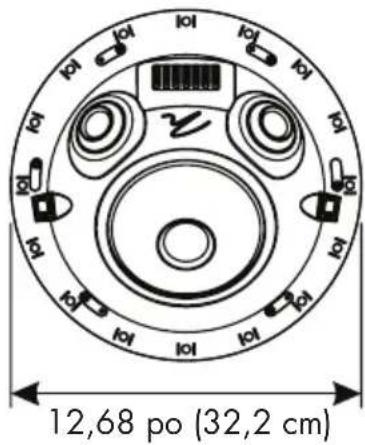

Fig. 8

FOIRE Aux questions

Comment nettoyer mes enceintes? Utilisez un linge propre ou un roussse molle pour enlever la poussière sur vos enceintes. Ne vaporisez pas de produit nettoyant sur ou à proximité des haut-parleurs.

Quelle taille d'amplificateur dois-je utiliser? Nous recommandons un amplificateur homologué dans la gamme d'amplificateurs appropriée pour votre enceinte.

Pouvez-vous me proposer une listed'appareils electroniques et dcables qui convennent aux enceintes

MartinLogan? Les questions relatives aux appareils électroniques et aux câbles sont probablement celles que nous recevons le plus souvent. Et ce sont les plus subjectives. Souvent, certaines marques fonctionnent bien dans une configuration et donnent de piètres résultats dans une autre. Nous utilisons de nombreuses marques

avec d'excellents résultats. Encore une fois, nous n'avons pas de produits préférés; nous utilisons les appareils électroniques et les câbles de façon assez interchangeable. Nous vous proposons d'écouter plusieurs marques et surtout, de faire confiance à votre ouïe. Les revendeurs sont toujours la meilleure source de renseignements lorsque vous achetez de l'équipement audio ou des câbles supplémentaires et connaissent bien les exigences de sécurité pour les câbles dans le mur.

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes? Nous

recommandons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entraîner la détérioration du boîtier, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

Aucune sortie

• Vérifiez que toutes les composantes du système sont allumées, pas en sourdine, et que le contrôle d'équilibrage (le cas échéant) est réglé de façon appropriée. Assurez-vous que la prise murale fonctionne.
• Vérifiez les cordons d'alimentation, les câbles d'enceinte et les câbles d'interconnexion. Assurez-vous qu'aucun casque d'écoute n'est branché.
• Échangez les câbles d'enceinte vers l'amplificateur avec ceux d'une enceinte qui fonctionne bien. Si l'absence de sortie est

transmise à une autre enceinte, le problème pourrait être lié à un autre équipement de votre système (amplificateur, préamplificateur, processeur, etc.).

• Essayez de brancher un autre ensemble d'enceintes. L'absence de sortie peut être due à un problème avec une autre composante de votre système (amplificateur, préamplificateur, processeur, etc.)

Manque de graves ou mauvaise image

• Vérifiez les câbles d'enceinte. Est-ce que la polarité est la bonne — (+) à (+) et (-) à (-).

Communique avec le service à la clientéle

Le service à la clientèle de MartinLogan est disponible du lundi au vendredi, de 8 h à 17 h (heure normale du Centre) en composant le (785)

749-0133 ou en envoyant un courriel à l'adresse [e-mail].

NUMERO De série

Un numéro de série est situé derrière l'enceinte. Le numéro de série est également inscrit sur l'emballage du produit.

Service

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appareils distribués par ce distributeur ou par l'entremise de celui-ci conformément à sa garantie applicable. 2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'œuvre et transport) seront assumés par le propriétaire du produit MartinLogan. 3 Si, après avoir possédé l'enceinte pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour tous les détails.

Renseignements sur la garantie

Merci d'avoir acheté un produit MartinLogan. Tous

les produits MartinLogan respectant les conditions énoncées ici peuvent bénéficier de la garantie limitée. Conservez votre facture pour la preuve de la garantie et la preuve d'achat auprès d’un détaillant ou d’un distributeur MartinLogan/agrée aux États-Unis ou au Canada. Veuillez enregistrer votre achat sur le système d’enregistrement de garantie en ligne (https://www.martinlogan.com/register) sur MartinLogan.com.

Garantie limitee et durée

MartinLogan, Ltd. garantit le produit désigné dans le présent document comme étant exempt de tout vice de fabrication, de matériaux ou de fabrication, sous réserve des conditions et pour une période définis ci-après. Cette garantie expire à la date anniversaire de la livraison. La période de garantie limitée sur les produits MartinLogan est la suivante:

Cinq (5) ans - haut-parleurs au sol, sur étagère et muraux; Cinq (5) ans - haut-parleurs muraux, muraux et plafonniers; Trois (3) ans - Subwoofers à moteur; Trois (3) ans - haut-parleurs satellites et caissons de basse Outdoor Living Series; Deux (2) ans - haut-parleurs extérieurs / tout temps de la série Installer; Deux (2) ans - barres de son, amplificateurs de puissance et préamplificateurs séparés, et haut-parleurs entièrement alimentés; Un (1) an - écouteurs.

Comment estre sur de trouver un revendeur agreé MartinLogan?

Seuls les revendeurs indiqués dans les pages suivantes sont des revendeurs/agréés MartinLogan. Les produits achetés auprès d'une entité ne figurant pas sur cette liste ne bénéficient pas de la garantie limitée MartinLogan:

• Revendeurs en ligne autorisés https://www.martinlogan.com/locator
• Revendeurs américain autorisés https://www. martinlogan. com/locator
• Distributeurs canadiens autorisés https://www.martinlogan.com/locator

Qu'est-ce qui est requis pour la garantie limite des produits MartinLogan?

• Achat d'un nouveau produit MartinLogan auprès d'un revendeur/agréé MartinLogan ou d'un distributeur aux États-Unis ou au Canada;
• Une copie du reçu de vente original d'un revendeur ou distributeur MartinLogan autorisé aux États-Unis ou au Canada.

Limits

• La garantie commence à la date de livraison;
• Une copie du reçu de vente original d'un revendeur ou distributeur MartinLogan est requise pour tout travail sous garantie;
• Cette garantie est à l'avantage exclusif de l'acheteur d'origine du produit couvert, elle est réservée à l'acheteur d'origine et nécessite l'achat d'un nouveau produit;
• Cette garantie n'est pas transférable à un acheteur ultérieur du produit;
• La garantie s'applique uniquement à ce produit. Si le produit est soumis aux conditions décrites dans la section suivante, la garantie est annulée.
• La garantie ne s'applique pas si le produit est utilisé dans des applications professionnelles ou commerciales.

La garantie est nulle ou inapplicable si:

• Le produit n'a pas été acheté auprès d'un revendeur ou distributeur MartinLogan agréé aux États-Unis ou au Canada;
• Le numéro de série a été supprimé ou effacé.
• Le produit a été utilisé ou manipulé autrement que conformément aux instructions du manuel d'utilisation.
• Le produit a été utilisé avec un équipement inapproprié ou défectueux;
• Le produit a été maltraité ou mal utilisé, endommagé par accident ou par négligence, ou lors de son transport;
• Le défaut est du au fait que le produit est réparé ou altéré par une personne autre que MartinLogan ou un centre de réparation/agréé MartinLogan.

Responsabilités du propriétaire:

• Fournir un entretien et un fonctionnement normaux/raisonnables;
• Avant de renvoyer un produit à MartinLogan pour des réparations couvertes par la garantie limitée, vous devez contacter le revendeur auprès duquel le haut-parleur a été acheté pour savoir s'il peut résoudre le problème.
• Si un produit est renvoyé à MartinLogan pour des travaux sous garantie :

Le produit doit être correctement emballé et expédié à MartinLogan ou à un centre de réparation agréé MartinLogan par le client à ses frais exclusifs; Le produit doit être accompagné d'un numéro RMA, obtenu auprès du service après-vente MartinLogan ([e-mail]); Le produit doit être accompagné d'une description écrite du défaut et d'une preuve de la date d'achat sous la forme d'une copie du reçu de vente original d'un revendeur ou distributeur MartinLogan agréé.

Garantie en dehors des états-unis et du canada

Cette garantie s'applique uniquement aux achats effectués auprès de revendeurs et distributeurs MartinLogan autorisés aux États-Unis et au Canada. Pour connaître les conditions de garantie et l'assistance ailleurs, veuillez contacter le distributeur/agréé MartinLogan du pays où votre achat a été effectué. La garantie en dehors des États-Unis et du Canada est établie et fournie par les distributeurs agréés MartinLogan dans le monde entier.

Informations sur la garantie des produits remis à neuf

Les produits reconditionnés MartinLogan peuvent être des produits d'occasion, des produits de démonstration, des produits d'essai ou des usines qui ont fait l'objet d'une inspection rigoureuse pour s'assurer qu'ils respectent les normes de qualité strictes de MartinLogan pour les performances sonores et l'intégrité mécanique. Chaque produit remis à neuf est couvert par une garantie de produit remis à neuf.

Nos produits reconditionnés sont emballés dans un emballage d'usine, avec toute la documentation et, le cas échéant, les accessoires normalement livrés avec le produit. À l'occasion, les produits remis à neuf peuvent contenir de légères imperfections cosmétiques, mais sont conformes aux normes de performance intégrales de notre industrie.

Chaque produit reconditionné:

• A subi des inspections rigoureuses pour s'assurer qu'il répond à nos normes de qualité strictes.
• Est soumis à des tests complets pour garantir des performances sonores optimales et une intégrité mécanique.
• Est fourni avec une documentation complète.
• Est fourni avec une garantie d'un (1) an non cosmétique (les écouteurs offrent une garantie de 30 jours). Le cas échéant, est fourni avec les câbles, la

télécommande et les accessoires.

• Le cas échéant, le micrologiciel est mis à jour à la première version.
• Est donné un nouveau numéro de série remis à neuf.
• Livre dans un emballage de produit d'usine portant une étiquette «Remis à neuf».
• Peut avoir des imperfections cosmétiques mineures.

Remede

En cas de défaillance du produit pendant la période de garantie et si les conditions ci-dessus sont remplies, le seul recours de l'acheteur au titre de cette garantie consiste à renvoyer le produit à MartinLogan ou à un centre de réparation agréé MartinLogan, où le défaut sera corrigé sans frais de pièces ou de main-d'œuvre.

Conditions

MartinLogan se réserve le droit de modifier la conception de tout produit sans obligation pour l'acheteur de produits déjà fabriqués, ainsi que de modifier les prix ou les spécifications de tout produit, sans préavis ni obligation envers qui-conque.

Les exclusions

Toute garantie implicite relative au produit susmentionné sera limitée à la durée de la garantie susmentionnée. Cette garantie ne couvre pas les coûts ni les dommages accessoires ou indirects pour l'acheteur. Certains états n'autorisent pas les limitations de durée d'une garantie implicite ni l'exclusion ou la limitation des dommages accessoires ou indirects. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'une province à l'autre. Cette garantie représente une garantie limitée définie par la Federal Trade Commission (Loi Magnuson-Moss).

Specifications*

Réponse de fréquence du système. Haut-parleur haute dispersion. Sensibilité. Impédance. Fréquence de raccord. Haut-parleur haute fréquence. Haut-parleur de moyenne fréquence. Haut-parleur basse fréquence. Contrôles Bornes de raccordement. Composantes Puissance nominale maximale Puissance admissible maximale. Poids Dimension (diamètre x profondeur) 1 Ouverture au plafond requise (y compris la tolérance). Projection de la surface du mur. Profondeur requise derrière la surface du mur..

*Les specifications peuvent changer sans préavis. 63-25000Hz±3dB 30° × 80° 92 dB à 2,83 volts/metre 4 Ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 Ohms. 400, 2 250 Hz 1,25× 2,4 po (3,2× 6cm) Transducteur motion ple ave diaphragme de 4,25× 2,75 po (11,4 cm x 7 cm). Deux cônes unidirectionnelle en fibre de carbone noirs de 3,5 po (8,9 cm) avec support Nomex, et panier en aluminium moulé, format de, chambre arrrière scelle. Bouchon protecteur concave. Cone unidirectionnelle en fibre de carbone noir de 8 po (20,32 cm) avec support Nomex, et panier en aluminium moulé, format de, chambre arrrière scelled. Bouchon protecteur concave. Tweeter Level (niveau d'aigu) (dB): +2, -2, 0 Position: Avant D/arrière G, Avant G/arrière D, pour le centre, choisissez l'un ou l'autre. Style poussoir Inducteurs à bobine d'air sur mesure. Condensateurs à film en polypropylene en série et condensateurs electrolytiques à DF bas. Protection thermique/courant générale. 20-300 watts 150 watts 13,5 lb (6,1 kg) 12,8× 7,5 po (325× 190mm) 11,46 po (291 mm) 0,26 po (6,6 mm) 7,2 po (184 mm)

Martinlogan

Lawrence, Kansas, USA tel. [phone] télécc. 785.749.5320 www.martinlogan.com
