Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	Largeur : 90 cm
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Éclairage	LED intégrées
Contrôle	Panneau de commande tactile
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique A
Maintenance	Filtres à nettoyer régulièrement, entretien du moteur
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres à graisse

FOIRE AUX QUESTIONS - KC36HERTX BERTAZZONI

Comment nettoyer les filtres de ma hotte BERTAZZONI KC36HERTX ?

Pour nettoyer les filtres, retirez-les de la hotte et rincez-les à l'eau chaude savonneuse. Vous pouvez également les placer dans le lave-vaisselle. Assurez-vous de bien les laisser sécher avant de les remettre en place.

Que faire si ma hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que l'interrupteur est en position 'on'. Si la lumière ne s'allume toujours pas, vérifiez le fusible ou le disjoncteur de votre maison.

Quel type de filtre dois-je utiliser pour ma hotte BERTAZZONI KC36HERTX ?

Utilisez des filtres à charbon actif pour la recirculation ou des filtres en métal pour l'évacuation. Assurez-vous de choisir des filtres compatibles avec le modèle KC36HERTX.

Comment augmenter l'efficacité d'aspiration de ma hotte ?

Assurez-vous que la hotte est correctement installée à la hauteur recommandée (entre 65 et 75 cm au-dessus de la surface de cuisson). Utilisez la hotte à une vitesse plus élevée lors de la cuisson de plats qui produisent beaucoup de fumée ou de vapeur.

Ma hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout à des vitesses d'aspiration plus élevées. Si le bruit est excessif ou inhabituel, vérifiez si des objets bloquent le ventilateur ou si des vis sont desserrées.

Comment puis-je réinitialiser ma hotte BERTAZZONI KC36HERTX ?

Pour réinitialiser la hotte, débranchez-la de l'alimentation pendant environ 10 minutes, puis rebranchez-la. Cela peut résoudre certains problèmes électriques.

À quelle fréquence dois-je remplacer les filtres de ma hotte ?

Il est recommandé de remplacer les filtres tous les 6 mois à 1 an, selon la fréquence d'utilisation de la hotte.

Ma hotte n'aspire pas bien, que puis-je faire ?

Vérifiez que les filtres ne sont pas obstrués et qu'ils sont propres. Assurez-vous également que le conduit d'évacuation n'est pas obstrué et qu'il est installé correctement.

MODE D'EMPLOI KC36HERTX BERTAZZONI

Instructions pour le montage2

3LIOU3LG.2 3LIOU3LG.2 la source de chaleur est acheminée. Pour assurer cette condition, faire une ouverture dans la salle qui ne peut pas être fermé (portes, fenêtres, etc ne sont pas sufsantes) et à travers laquelle l’air nécessaire à la combustion peut s’écouler librement. Remarque: Tous les conduits d’échappement dans l’appartement ou de la maison devrait être étudiée. En cas de doute, demandez conseil ou l’autorisation à la personne ou à l’organisme responsable de la construction. Remarque: L’efcacité de la hotte diminue à mesure que la longueur des conduits et le numéro de soufet augmente. Lorsque vous utilisez la version aspirante, suivez ces règles: Ne pas brancher la hotte à des cheminées, des conduits de fumée et des conduits d’aération de la cuisine. Avant d’évacuer dans les conduits d’échappement et dans les conduits qui ne sont plus en usage, demander l’approbation de la personne ou l’agence responsable à la construction. L’air évacué ne doit pas être laissé dans un conduit d’air chaud. Pour l’évacuation de l’air évacué s’il vous plaît noter les instructions ofcielles. INSTALLATION AVERTISSEMENTS : l’air de sortie doit etre dirigé vers l’exterieur du immeuble. La hotte doit être monté au centre de la zone de cuisson. La distance entre la cuisinière et la partie la plus basse de la hotte de cuisine est, selon la norme, d’au moins 650 mm. (25 «19/32). Attention: Si la hotte est utilisée en même temps que d’autres appareils qui fonctionnent au gaz ou avec d’autres combustibles,le local doit être sufsamment aéré. Remarque: Les distances sont cependant soumis aux règles de sécurité en vigueur dans les différents pays. Avant de percer le mur assurez-vous qu’aucun des tuyaux ou des câbles sera endommagé. S’il n’ya pas de tuyau d’évacuation extérieure pour la version aspirante, une sortie d’air d’un diamètre de Ø 160 mm (6 «19/64) doit être faite à travers la paroi. FIXATION MURALE DE LA HOTTE - INSTALLATION AVEC

L’AIDE DES SUPPORT FOURNIS

1) Vérier la dimension du modèle que vous avez acheté (voir

2) Lors de l’installation de votre produit, déterminez la hauteur

désirée où placer la hotte (voir image 2).

3) Enlever les trois ltres métalliques (voir image 3).

4) Faire des trous sur le mur selon le schéma du modèle (voir

5) Pour xer la hotte utiliser les inserts (voir gure 5).

6) Accrochez la hotte à la paroi (A), et la xer avec les vis (C)

7) Placez le support (D) et le xer à la paroi (B) (voir gure 6).

8) Régler les éléments de la cheminée télescopique et les xer

sur le support (D) (voir gure 7).

CONVOYEUR D’EVACUATION

Lier la cheminée de sortie d’air d’un diamètre de 150 mm à la jonction.. Ce tube est un accessoire de la hotte. Attention: Pour reduire le risque de feu, utiliser seulement un conduit métallique. Attention: L’appareil est fourni avec un cordon d’alimentation, l’appareil doit être placé de sorte que la prise soit accessible. Attention: Si, il ya trois ls dans le câble d’alimentation électrique, ils doivent être connectés comme suit: Gris / Jaune = mise à la terre - Blanc = neutre - noir = phase Important: Le fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectèes.

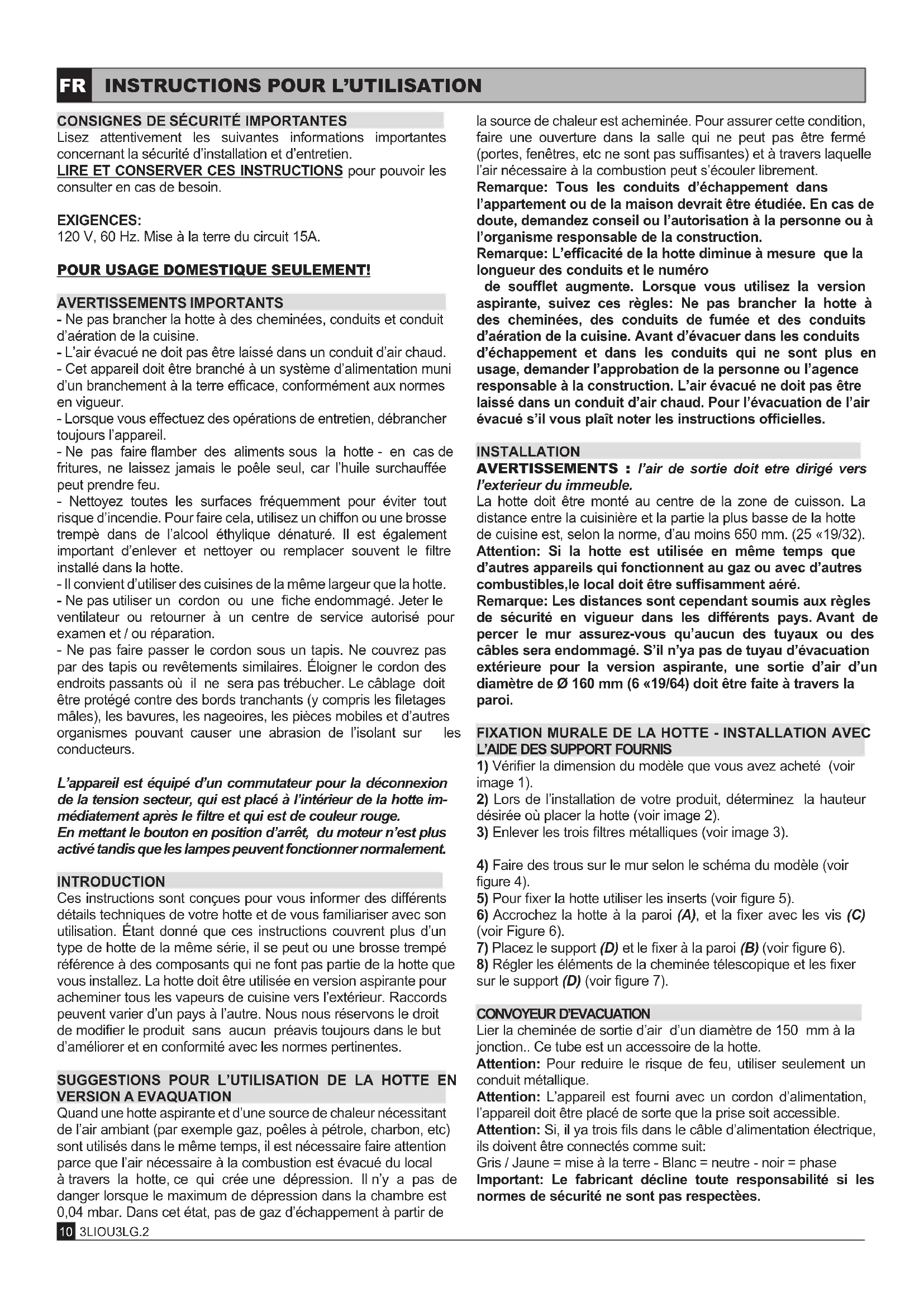

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lisez attentivement les suivantes informations importantes concernant la sécurité d’installation et d’entretien. LIRE ET CONSERVER CES INSTRUCTIONS pour pouvoir les consulter en cas de besoin. EXIGENCES: 120 V, 60 Hz. Mise à la terre du circuit 15A. POUR USAGE DOMESTIQUE SEULEMENT! AVERTISSEMENTS IMPORTANTS - Ne pas brancher la hotte à des cheminées, conduits et conduit d’aération de la cuisine. - L’air évacué ne doit pas être laissé dans un conduit d’air chaud. - Cet appareil doit être branché à un système d’alimentation muni d’un branchement à la terre efcace, conformément aux normes en vigueur. - Lorsque vous effectuez des opérations de entretien, débrancher toujours l’appareil. - Ne pas faire amber des aliments sous la hotte - en cas de fritures, ne laissez jamais le poêle seul, car l’huile surchauffée peut prendre feu. - Nettoyez toutes les surfaces fréquemment pour éviter tout risque d’incendie. Pour faire cela, utilisez un chiffon ou une brosse trempè dans de l’alcool éthylique dénaturé. Il est également important d’enlever et nettoyer ou remplacer souvent le ltre installé dans la hotte. - Il convient d’utiliser des cuisines de la même largeur que la hotte. - Ne pas utiliser un cordon ou une che endommagé. Jeter le ventilateur ou retourner à un centre de service autorisé pour examen et / ou réparation. - Ne pas faire passer le cordon sous un tapis. Ne couvrez pas par des tapis ou revêtements similaires. Éloigner le cordon des endroits passants où il ne sera pas trébucher. Le câblage doit être protégé contre des bords tranchants (y compris les letages mâles), les bavures, les nageoires, les pièces mobiles et d’autres organismes pouvant causer une abrasion de l’isolant sur les conducteurs. L’appareil est équipé d’un commutateur pour la déconnexion de la tension secteur, qui est placé à l’intérieur de la hotte im- médiatement après le ltre et qui est de couleur rouge. En mettant le bouton en position d’arrêt, du moteur n’est plus activé tandis que les lampes peuvent fonctionner normalement. INTRODUCTION Ces instructions sont conçues pour vous informer des différents détails techniques de votre hotte et de vous familiariser avec son utilisation. Étant donné que ces instructions couvrent plus d’un type de hotte de la même série, il se peut ou une brosse trempé référence à des composants qui ne font pas partie de la hotte que vous installez. La hotte doit être utilisée en version aspirante pour acheminer tous les vapeurs de cuisine vers l’extérieur. Raccords peuvent varier d’un pays à l’autre. Nous nous réservons le droit de modier le produit sans aucun préavis toujours dans le but d’améliorer et en conformité avec les normes pertinentes. SUGGESTIONS POUR L’UTILISATION DE LA HOTTE EN

VERSION A EVAQUATION

Quand une hotte aspirante et d’une source de chaleur nécessitant de l’air ambiant (par exemple gaz, poêles à pétrole, charbon, etc) sont utilisés dans le même temps, il est nécessaire faire attention parce que l’air nécessaire à la combustion est évacué du local à travers la hotte, ce qui crée une dépression. Il n’y a pas de danger lorsque le maximum de dépression dans la chambre est 0,04 mbar. Dans cet état, pas de gaz d’échappement à partir de

3LIOU3LG.2 3LIOU3LG.2 Important: Un l débranché ou coupé doit être remplacé par le service.

AVERTISSEMENT INSTRUCTIONS DE MISE A TERRE

Cet appareil doit être mis à terre. Dans le cas d’un court-circu- it électrique, la mise à terre réduit le risque de choc électrique en fournissant un l de fuite pour le courant électrique. Cet appareil est équipé d’un cordon muni d’un l de mise à terre avec une prise de terre. La che doit être branchée dans une prise correctement installée et mise à terre.

AVERTISSEMENT: une mise à terre inadéquate peut

entraîner un risque de choc électrique. Consultez un élec- tricien qualié si les instructions de mise à terre ne sont pas complètement comprises ou en cas de doute si l’appareil est correctement mis à terre. Ne pas utiliser une rallonge. Si le cordon d’alimentation est trop court, demandez à un électricien qualié d’installer une prise près de l’appareil

La hotte doit être mise en marche avant ou soit en même temps que la cuisson ou la friture commence. Les ltres sont plus efcaces si le ventilateur n’est pas éteint immédiatement après la cuisson ou la friture est terminée, mais seulement après une période d’environ 20-30 minutes. Avant d’utiliser la hotte s’il vous plaît s’assurer que tous les lms plastiques comme sur le ltre à graisse métallique et sur les conduits en acier inoxydable sont enlevés..

La hotte est douée des suivants commandements Fig. 8 : Le symbole idique le touche d’allumage de lumière (on/off) (g.8/1) . Le symbole indique le touche d’allumage moteur aspirant (on/ off) (g. 8/2) . Le symbole ils augmentent et diminuent la vitesse du moteur (il y a 4 niveaux de vitesses possibles) (g. 8/3) . Le symbole indique le temps: lorsque la hotte est allume, si on appuie sur ce bouton après 15 minutes la hotte s’éteint automatiquement (g. 8/4) .

REMPLACEMENT DE LA LAMPE

La hotte a une lampe halogène, prendre soin de ne pas toucher avec les mains quand vous la remplacer. Utiliser une protection sèche et non grasse (par exemple un tissu), an d’éviter un contact direct avec la peau qui pourrait briser la lampe. Ne jamais utiliser des lampes avec une puissance supérieure à celle indiquée sur l’étiquette à l’intérieur de la hotte.

Ne pas utiliser un ventilateur avec un cordon ou une che endommagé. Jetez le ventilateur ou retournez le à un centre de service autorisé pour examen et / ou réparation “. Ne pas faire amber les aliments sous la hotte. Pendant la friture, ne jamais laisser la casserole car l’huile surchauffée peut prendre feu. Nettoyez toute la surface fréquemment an d’éviter tout risque d’incendie. Cela peut être fait avec un chiffon et / ou avec un pinceau trempé avec de l’alcool dénaturé ou à d’autres substances similaires, à l’exception de la touche. Il est également important d’enlever et nettoyer ou remplacer souvent le ltre installé dans la hotte. ENTRETIEN REMARQUE: Avant chaque entretien, éteignez et débranchez l’appareil.

1) Dans des conditions normales de cuisson la graisse doit

être nettoyé tous les 10-15 jours dans l’eau chaude, en ajoutant un détergent approprié. Pour des raisons d’efcacité et de sécurité, un nettoyage régulier est conseillé. Le ltre anti-graisses peut être soumis à un petit rétrécissement.

2) La surface extérieure de la hotte doit être nettoyé avec un

chiffon humide. FILTRE ANTI-GRAISSE Ce ltre absorbe les particules de graisse en suspension vapeur et protège la cuisine et les meubles de résidus de graisse. Le ltre doit être lavé tous les 10 à 15 jours (dans des conditions normales d’utilisation). Trempez le ltre dans une solution de dégraissage ou mettez-le dans le lave- vaisselle. Veillez à ne pas endommager le ltre, qui est fait de severallayers de cet alliage, en en le frappant ou écrasant. Le ltre en aluminium peut changer de couleur, qui n’aura pas d’inuence sur l’efcacité du ltre.

REMPLACEMENT OU NETTOYAGE DES FILTRES

Procéder au nettoyage et rèpèter l’opération au sens horaire. Pour enlever le ltre anti-graisse en aluminium saisir la languette d’ouverture à tous les ltres, tirez dans votre direction et et déplacer le ltre vers le bas. Pour le réinstaller, cela fonctionne dans l’autre sens.

FEU DE CUISINIÈRE: a. Ne laissez jamais les éléments de surface sans surveillance à des réglages élevés. Les débordements par bouillonnement causent à un feu doux ou moyen. Chauffez l’huile lentement, à un feu doux ou moyen. b. Toujours mettre la hotte en marche lorsque vous cuisinez à feu vif ou lorsque vous cuisinez des mets ambés (les crêpes Suzette, cerises jubilé, du steak au poivre ambé). c. Nettoyer les ventilateurs fréquemment. Graisse ne doit pas s’accumuler sur le ventilateur ou le ltre. d. Utiliser la taille appropièe de casserole. Toujours utiliser des ustensiles de cuisson approprié à la taille de l’élément de cuisson.

2) AVERTISSEMENT: pour réduire le risque d’incendie ou

d’électrocution, ne pas utiliser ce ventilateur avec un dispositif de contrôle de vitesse solide

SUIVANTES: a. N’utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant. b. Avant de réparer ou de nettoyer l’appareil, coupez le courant au panneau de service et verrouillez le dispositif de sectionnement pour éviter une mise en marche accidentelle. Lorsque le dispositif de sectionnement ne peut être verrouillé, FR12

y xer un avertissement en évidence, comme une étiquette, sur le panneau de service.

4) ATTENTION: Pour ventilation générale seulement. Ne

pas utiliser pour évacuer des matières dangereuses ou explosives et des vapeurs.

SUIVANTES: a. Étouffez les ammes avec un couvercle hermétique, une tôle à biscuits ou un plateau métallique, puis éteignez le brûleur. ATTENTION AUX BRÛLURES. Si les ammes ne s’éteignent pas immédiatement. SORTEZ ET APPELEZ LES POMPIERS. b. NE JAMAIS PRENDRE UNE CASSEROLE EN FLAMMES car vous pouvez être brûlé. c. NE PAS UTILISER D’EAU, ni de torchons ou de serviettes mouillés - une explosion de vapeur violente pourrait en résulter. d. Utilisez un extincteur seulement si:

1. Vous savez que vous avez un extincteur de classe ABC et

vous savez déjà comment le faire fonctionner.

2. Le feu est petit et limité à la zone où il a commencé.

3. Les pompiers ont été appelé.

4. Vous pouvez combattre l’incendie en faisant dos à une

sortie. (basé sur «Kitchen Fire Safety Tips» publié par le PFN

DE BLESSURES EN CAS DE FEU DE HAUT GAMME, RESPECTEZ LES CONSIGNES SUIVANTES: a. Les travaux d’installation et le câblage électrique doivent être effectués par une personne qualiée (s) en conformité avec tous les codes et normes applicables, y compris la construction d’incendie nominale. b. Air sufsante est nécessaire pour la combustion et l’évacuation complète des gaz par la cheminée (cheminée) des équipements de combustion pour prévenir un refoulement. Suivez les consignes du fabricant de l’équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et la Société américaine pour les ingénieurs pour le chauffage, la réfrigération et climatisation (ASHRAE) ainsi que les responsables des codes locaux. c. Lorsque vous coupez ou perforez un mur ou un plafond, ne pas endommager le câblage électrique et autres utilités cachées. d. Les ventilateurs avec conduits doivent toujours être évacués à l’extérieur e. Si cette unités doit être installé sur une baignoire ou d’une douche, Si ces unités doit être installé sur un tube ou d’une douche, il elle doit être marqué comme approprié pour l’application et être connecté à un disjoncteur différentiel (Ground Fault Circuit Interrupter) du circuit de dérivation protégé. f. Jamais Placer un interrupteur où il peut être accessible depuis une baignoire ou une douche.12

AVERTISSEMENT: Cancer et Troubles de l’appareil reproducteur –
