| Caractéristiques techniques | Lave-vaisselle encastrable, capacité de 14 couverts, classe énergétique A+. |
|---|---|
| Dimensions | Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm. |
| Consommation d'eau | Environ 10 litres par cycle. |
| Programmes de lavage | 6 programmes, y compris éco, intensif, rapide. |
| Niveau sonore | 44 dB, fonctionnement silencieux. |
| Utilisation | Commandes électroniques, affichage LED, panier supérieur réglable. |
| Entretien | Filtres lavables, cycle de nettoyage automatique. |
| Sécurité | Système de protection contre les fuites, verrouillage de porte. |
| Informations générales | Garantie de 2 ans, service après-vente disponible. |
FOIRE AUX QUESTIONS - ADB1400AMB AMANA
Questions des utilisateurs sur ADB1400AMB AMANA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice ADB1400AMB - AMANA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ADB1400AMB de la marque AMANA.
MODE D'EMPLOI ADB1400AMB AMANA
Instructions d'entretien pour l'utilisateur 28
EXIGENCES D'INSTALLATION 29
Outils et pièces.... 29
Exigences d'emplacement 31
Dimensions de l'ouverture de l'armoire 32
Exigences d'évacuation.... 32
Spécifications de l'alimentation en eau 32
Spécifications électriques 32
INSTRUCTIONS D'INSTALLATION 33
Avant de commencer.... 33
Préparation de l'emplacement - nouvelles unités.... 34
Installer la barrière anti-humidité en option (recommandée pour les comptoirs en bois) 34

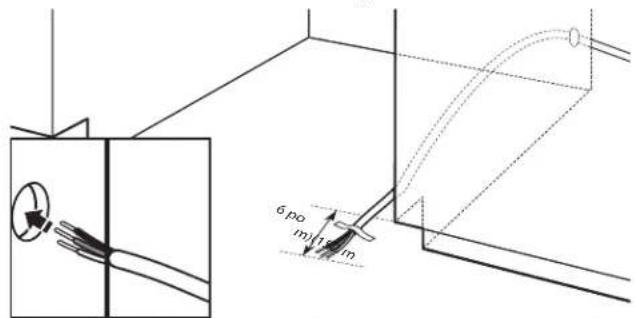

Raccordement électrique.... 35
Préparation du lave-vaisselle.... 35

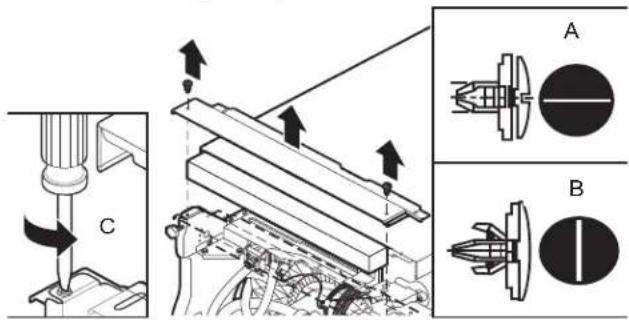

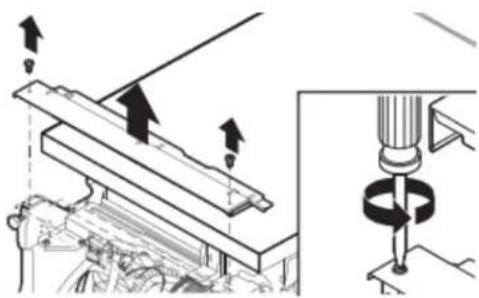

Retrait du panneau d'accès.... 36
Branchement de l'arrivée d'eau à la valve de distribution ..... 37

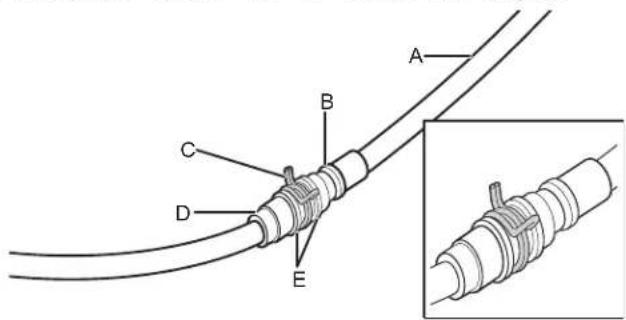

Branchement du tuyau de distribution à la valve de distribution 38
Raccord du tuyau de vidange 38

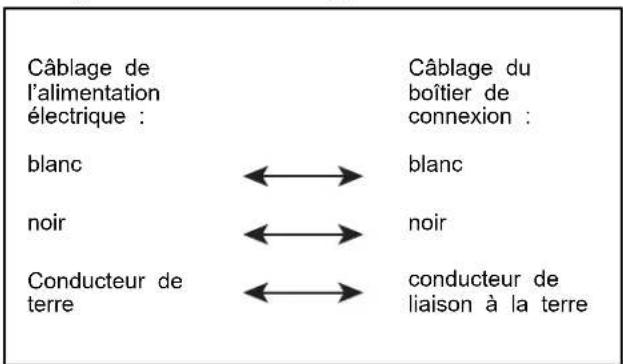

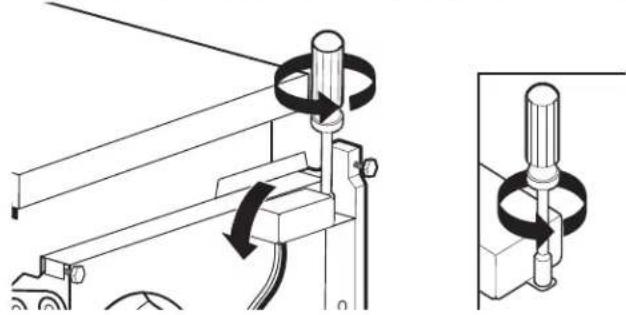

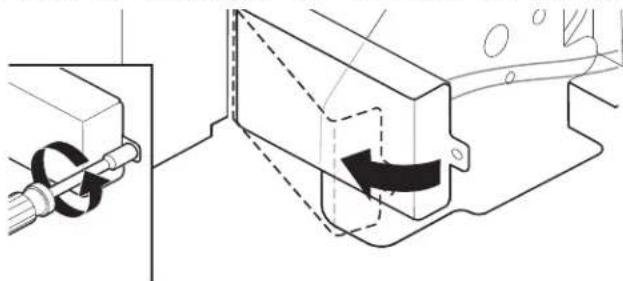

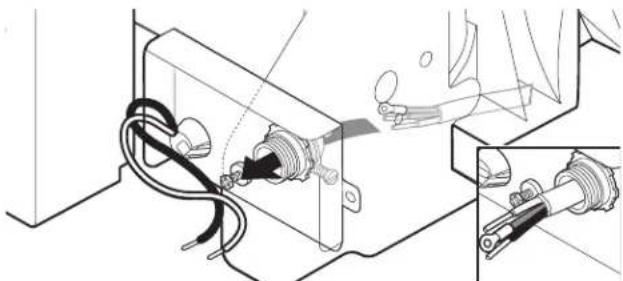

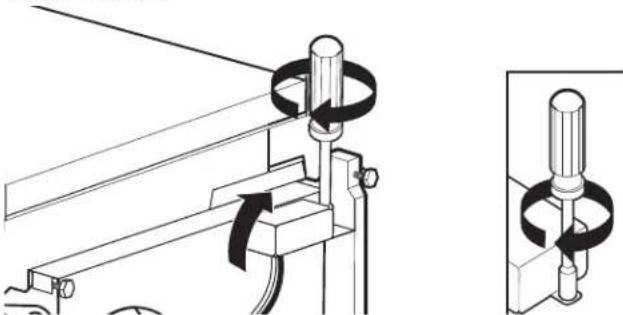

Branchement du câble électrique 39
Installer la poignée de porte (sur certains modèles) ..... 40

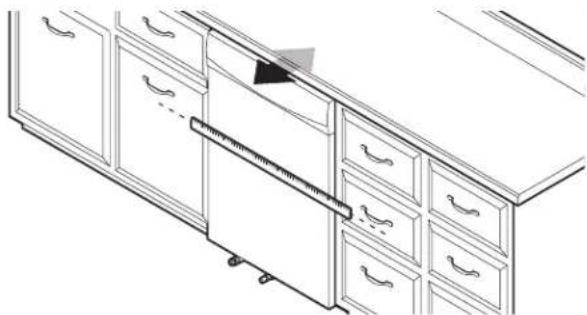

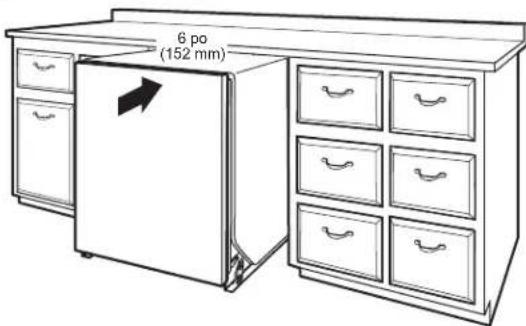

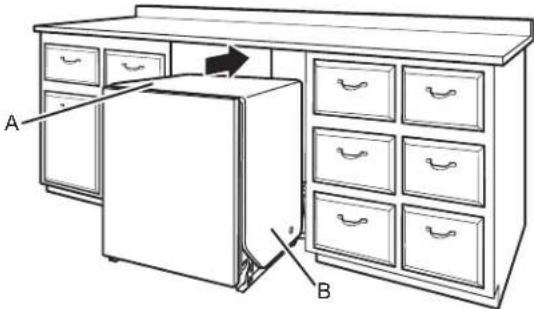

Placer le lave-vaisselle dans l'armoire 41
Choix de l'option de fixation.... 42
Vérification finale de l'installation.... 43

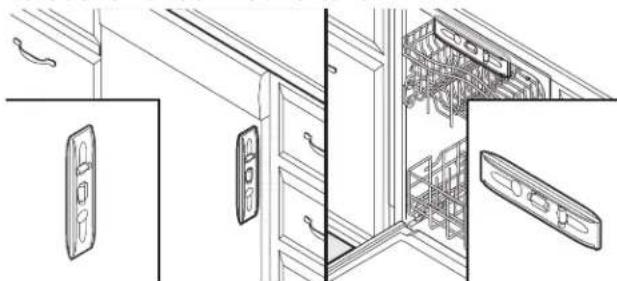

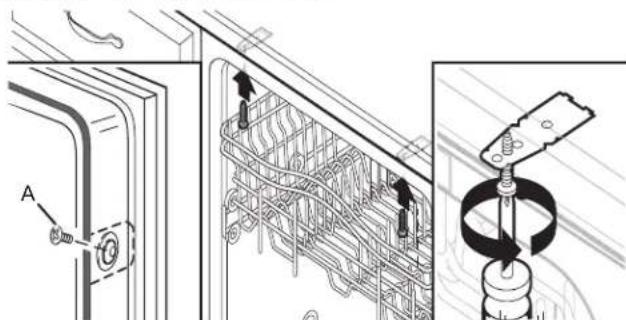

Fixation du lave-vaisselle dans l'ouverture d'encastrement de l'armoire 44

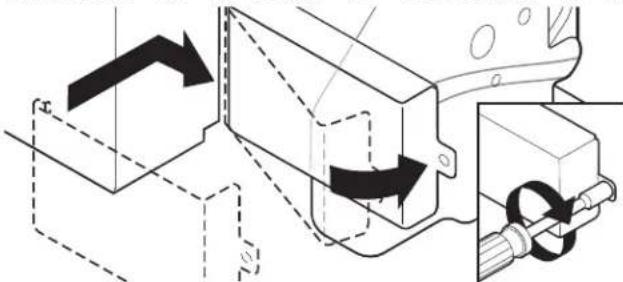

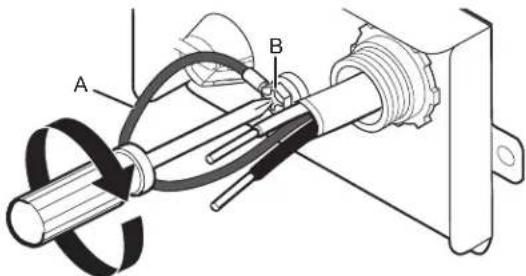

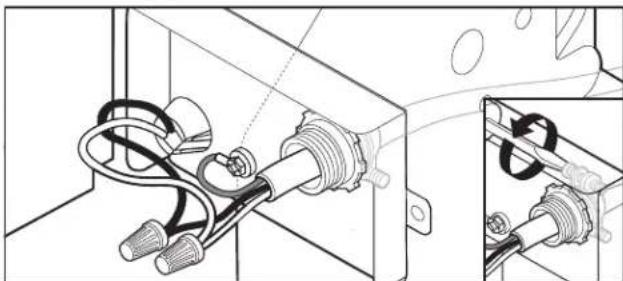

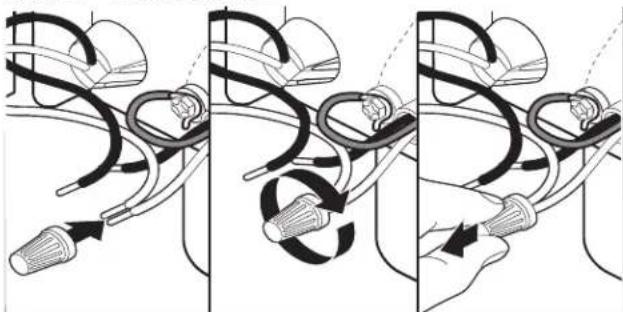

Méthode de raccordement direct 45

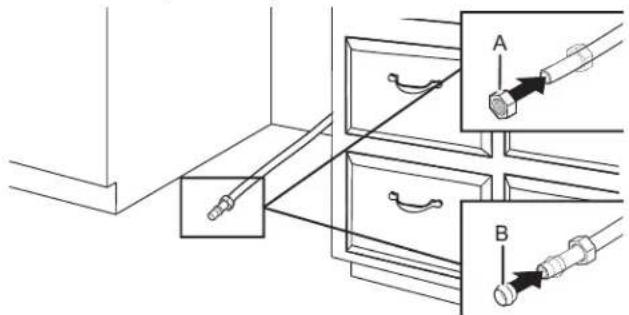

Branchement de l'arrivée d'eau au robinet d'arrêt de la maison 46

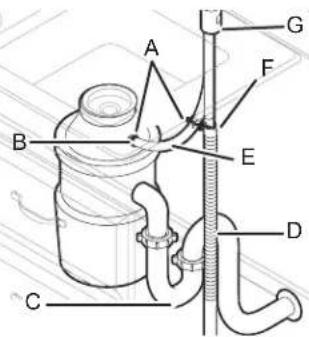

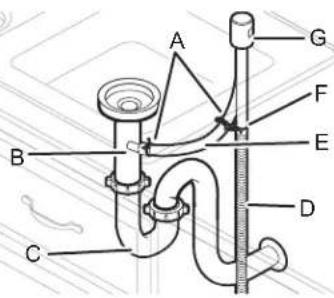

Raccordement du tuyau de vidange 46
Fin de l'installation 49

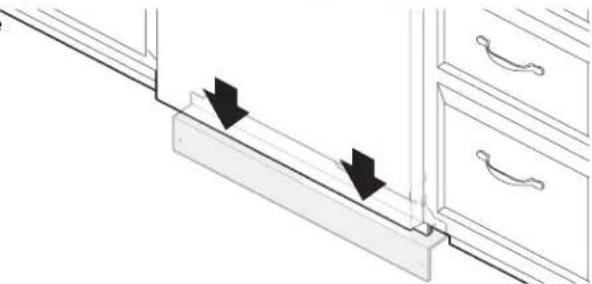

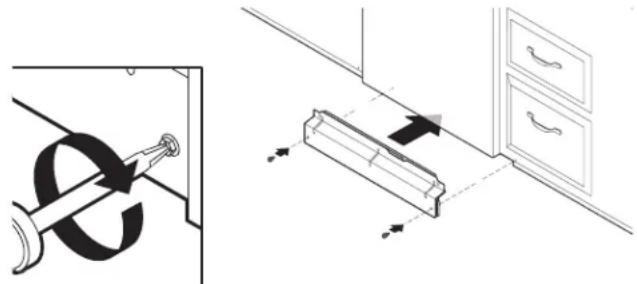

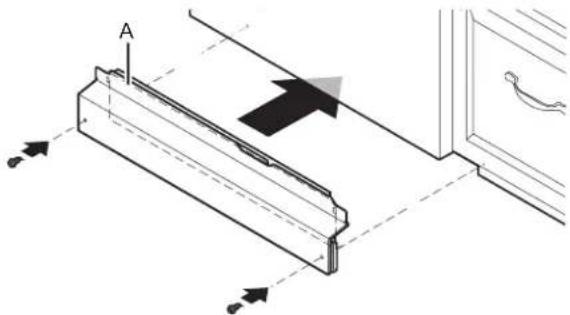

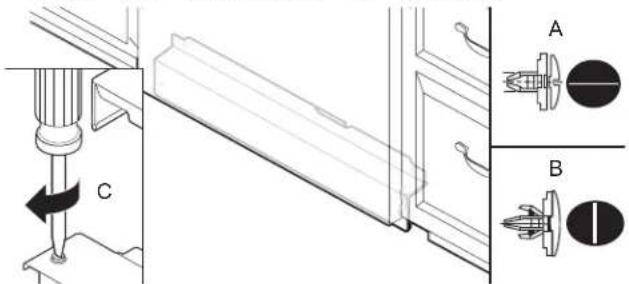

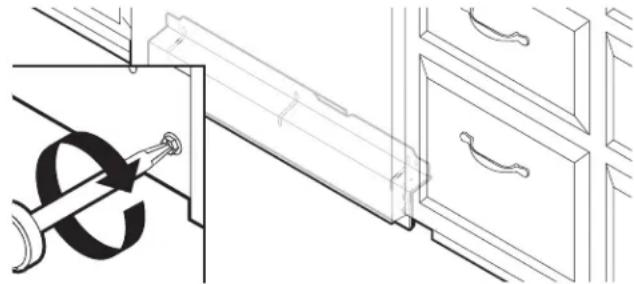

Installation du panneau d'accès 49
Contrôle du fonctionnement 50
Si le lave-vaisselle ne fonctionne pas 50
Conseils supplémentaires.... 50

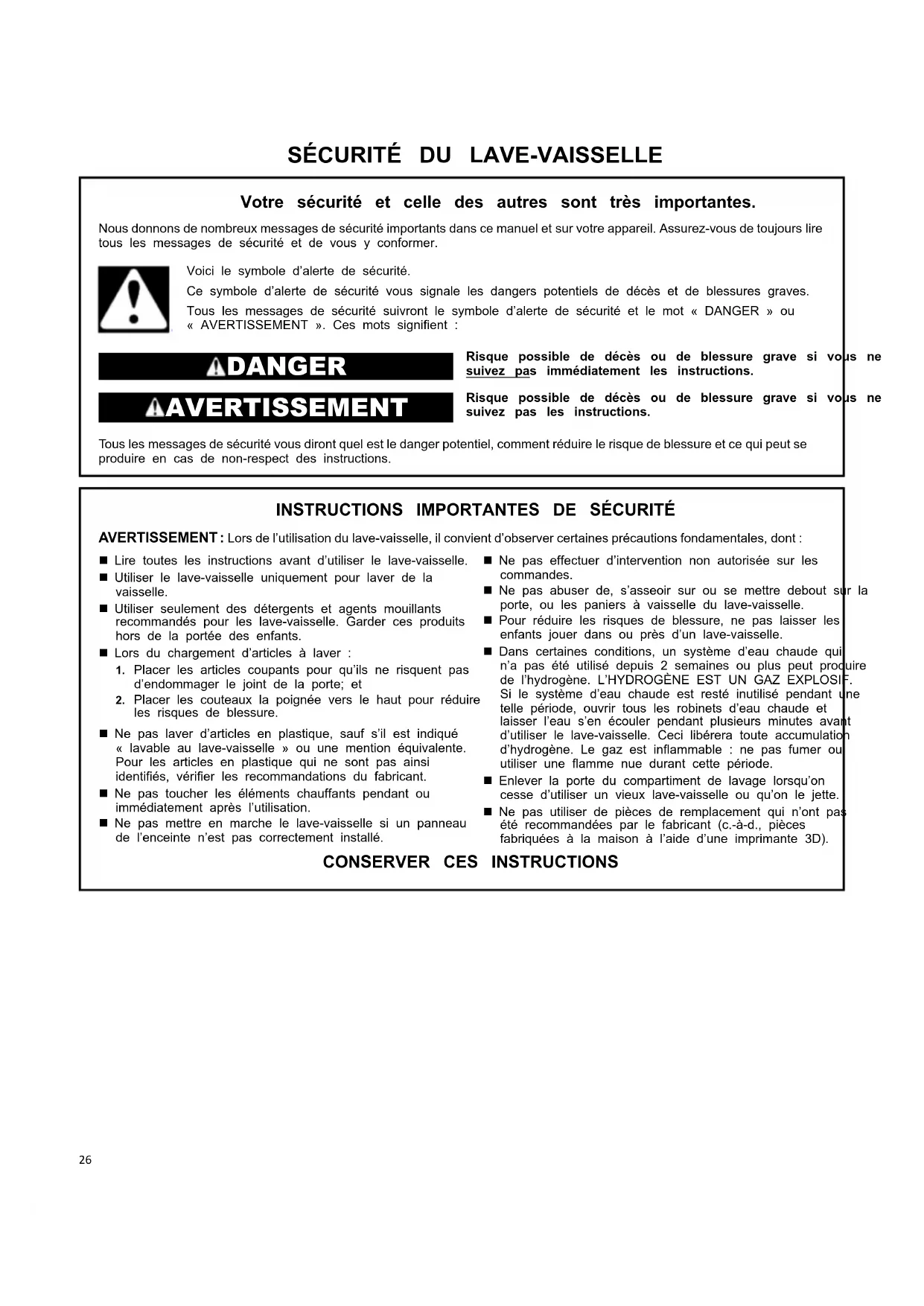

DISHWASHER SAFETY
Votre sécurité et celle des autres sont très importantes.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :
DANGER
⚠ AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
AVERTISSEMENT : Lors de l'utilisation du lave-vaisselle, il convient d'observer certaines précautions fondamentales, dont :
■ Lire toutes les instructions avant d'utiliser le lave-vaisselle.
■ Utiliser le lave-vaisselle uniquement pour laver de la vaisselle.
■ Utiliser seulement des détergents et agents mouillants recommandés pour les lave-vaisselle. Garder ces produits hors de la portée des enfants.
■ Lors du chargement d'articles à laver :
1. Placer les articles coupants pour qu'ils ne risquent pas d'endommager le joint de la porte; et
2. Placer les couteaux la poignée vers le haut pour réduire les risques de blessure.
■ Ne pas laver d'articles en plastique, sauf s'il est indiqué « lavable au lave-vaisselle » ou une mention équivalente. Pour les articles en plastique qui ne sont pas ainsi identifiés, vérifier les recommandations du fabricant.
■ Ne pas toucher les éléments chauffants pendant ou immédiatement après l'utilisation.
■ Ne pas mettre en marche le lave-vaisselle si un panneau de l'enceinte n'est pas correctement installé.
■ Ne pas effectuer d'intervention non autorisée sur les commandes.
■ Ne pas abuser de, s'asseoir sur ou se mettre debout sur la porte, ou les paniers à vaisselle du lave-vaisselle.
■ Pour réduire les risques de blessure, ne pas laisser les enfants jouer dans ou près d'un lave-vaisselle.
■ Dans certaines conditions, un système d'eau chaude qui n'a pas été utilisé depuis 2 semaines ou plus peut produire de l'hydrogène. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système d'eau chaude est resté inutilisé pendant une telle période, ouvrir tous les robinets d'eau chaude et laisser l'eau s'en écouler pendant plusieurs minutes avant d'utiliser le lave-vaisselle. Ceci libérera toute accumulation d'hydrogène. Le gaz est inflammable : ne pas fumer ou utiliser une flamme nue durant cette période.
■ Enlever la porte du compartiment de lavage lorsqu'on cesse d'utiliser un vieux lave-vaisselle ou qu'on le jette.
■ Ne pas utiliser de pièces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pièces fabriquées à la maison à l'aide d'une imprimante 3D).
CONSERVER CES INSTRUCTIONS

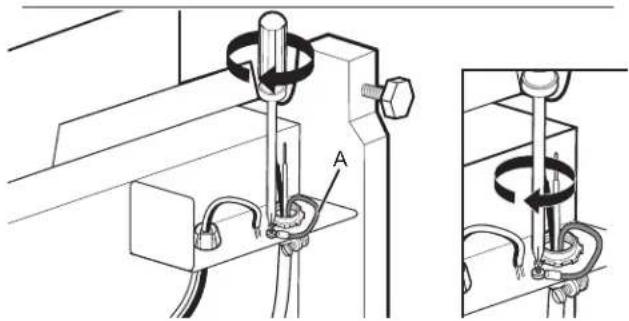

INSTRUCTIONS DE LIAISON À LA TERRE
Pour un lave-vaisselle avec liaison à la terre et cordon d'alimentation : Consulter un électricien ou un représentant de service qualifié en cas de doute quant à la qualité de la liaison à la terre ou
Ce lave-vaisselle doit être relié à la terre. En cas d'anoma de fonctionnement ou de panne, la liaison à la terre réduite le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. Le lave-vaisselle est doté d'un cordon électrique comportant un conducteur de mise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit être branchée à une prise de courant appropriée, bien installée et reliée à la terre conformément à tous les codes et règlements locaux.
ge-vaisselle. Ne pas modifier la flicne fournié avec ce lave- lisselle; si elle ne correspond pas à la prise de sortie, faire staller une prise appropriée par un électricien qualifié.
Pour un lave-vaisselle branché en permanence :
Le lave-vaisselle doit être raccordé à un système de câblage permanent en métal relié à la terre; si ce n'est pas le cas, un conducteur de mise à la terre d'équipement doit être en fonction avec les conducteurs de circuit et raccordés à la borne de mise à la terre d'équipement ou la borne sur le lave-vaisselle.
AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causer un risque de décharge électrique.
CONSERVER CES INSTRUCTIONS

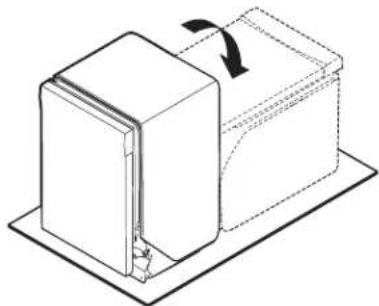

AVERTISSEMENT
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des blessures graves ou des coupures.
ENTRETIEN ET RÉPARATION DU LAVE-VAISSELLE
Instructions d'entretien pour l'utilisateur
Nettoyage de l'extérieur
Nettoyer l'extérieur du lave-vaisselle seulement avec un chiffon doux et humide et un détergent doux. Si le lave-vaisselle possède une surface extérieure en acier inoxydable, il se peut que cette dernière soit recouverte d'une pellicule résistante aux traces de doigts. Ne pas utiliser de produits nettoyants abrasifs sur la surface extérieure du lave-vaisselle.
Nettoyage et entretien de l'intérieur
Plusieurs détergents peuvent laisser des taches ou résidus blancs est très facile de retirer et d'entretenir les filtres. Le tableau ci-sur la vaisselle ou l'intérieur du lave-vaisselle. Avec le temps, cedessous indique la fréquence de nettoyage recommandée.
résidus peuvent devenir indésirables et nuire au bon fonctionnement du lave-vaisselle. Utiliser un produit comme le nettoyant pour lave-vaisselle affresh peut aider à éliminer ces résidus. Une utilisation mensuelle du nettoyant pour lave-vaisselle affresh est recommandé pour aider à entretenir le lave-vaisselle. Suivre les indications sur l'emballage.
Il est aussi possible d'effectuer un rinçage au vinaigre pour éliminer les résidus blancs. Cependant, le vinaigre est un acide son utilisation trop fréquente pourrait endommager le lave-vaisselle.
Verser 2 tasses (500 ml) de vinaigre blanc dans un verre ou un tasse à mesurer lavable au lave-vaisselle et placer le contenant dans le panier inférieur (ne pas verser le vinaigre dans le fond lave-vaisselle). Faire exécuter au lave-vaisselle un programme de lavage complet avec séchage à l'air ou une option de séchage économique. Ne pas utiliser de détergent. Le vinaigre se mélangera à l'eau de lavage.
REMARQUE : Nous recommandons des pastilles ou des sachets*Conseil du fabricant : Ceci permet d'économiser l'eau et l'énergie de détergent prémesuré de grande qualité, ainsi que de l'agent de rincage pour effectuer le nettoyage du lave-vaisselle et pour une également du temps et des efforts.
utilisation quotidienne.

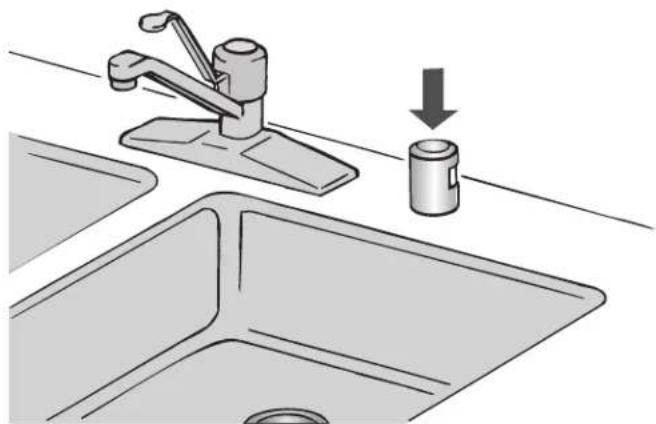

Inspector et nettoyer le dispositif anti-refoulement, le cas échéant Si l'eau du domicile est très dure (au-delà de 15 grains), nettoyer si le lave-vaisselle ne se vidange pas correctement. le filtre au moins une fois par mois. L'accumulation de résidus
Pour réduire le risque de dommages matériels durant les vacances ou une période d'inutilisation prolongée
■ Si l'on n'utilise pas le lave-vaisselle pendant l'été, couper l'arrivée d'eau et l'alimentation électrique du lave-vaisselle.
■ S'assurer que les tuyaux d'alimentation en eau sont protégés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entraîner une élévation de la pression en eau et endommager le lave-vaisselle ou le domicile. La de garantie de l'appareil ne couvre pas les dommages imputables au gel.
■ Lors du remisage du lave-vaisselle pendant l'hiver, éviter tout dommage lié à l'eau en faisant hivériser le lave-vaisselle par un fournisseur de services agréé.
Nettoyage des filtres
| Intervalles de nettoyage recommandés pour le nettoyage du filtre | |||
| Nombre de charges par semaineet | Si les plats ne sont que grattés avant le chargement* | Si les plats sont grattés et rincés avant le chargement | Si les plats sont lavés avant le chargement |
| 8-12 Tous lese | deux mois | Tous les quatre mois | Une fois par an |
| 4-7 Tous lesdu | deux mois | Une fois par an | Une fois par an |
| 1-3 Deux fois | paran | Une fois par an | Une fois par an |
*Conseil du fabricant : Ceci permet d'économiser l'eau et l'énergie utilisées pour la préparation des plats. Cela aide à épargner également du temps et des efforts.
Eau très dure
tSi l'eau du domicile est très dure (au-delà de 15 grains), nettoyer le filtre au moins une fois par mois. L'accumulation de résidus blancs dans le lave-vaisselle est le signe d'une eau dure. Pour des conseils sur l'élimination des taches, voir la section « Dépannage ».
REMARQUE : Les références en ligne se trouvent dans le guide de démarrage rapide.

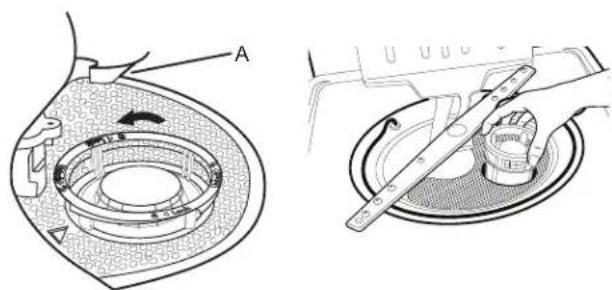

Instructions de retrait du filtre
- Tourner le filtre supérieur d'un quart de tour dans le sens antihoraire et le soulever.
- Séparer le filtre supérieur en le détachant avec précaution.
- Nettoyer les filtres comme indiqué.
A. Patte de positionnement
†affresh® est une marque déposée de Whirlpool, É.-U.

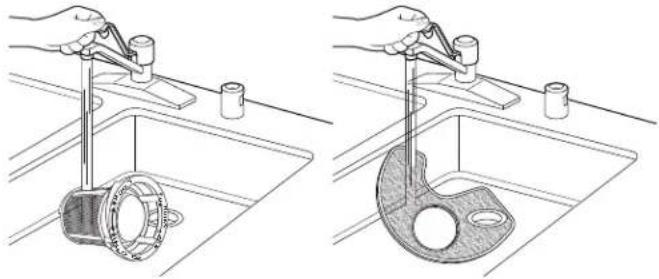

Instructions de nettoyage
IMPORTANT : Ne pas utiliser de brosse métallique, de tampon a récurer, ou d'objets similaires, car ils peuvent endommager les filtres.
Rincer le filtre sous l'eau courante jusqu'à ce que la plupart des saletés soient éliminées. Si l'on remarque la présence de saletés ou de dépôts de calcaire causés par l'eau dure difficiles à éliminer, l'emploi d'une brosse douce sera peut-être nécessaire.
Mètre-ruban ou règle Clé ouverte de 5/8 po (16 mm)
Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.
Outils requis :
Pince Tournevis à tête plate
Tournevis à tête cruciforme Couteau utilitaire
Clé à molette de 10 po (254 mm) avec ouverture jusqu'à 1^1/8 po (29 mm)
Torx®+ T20® et, si des panneaux avant personnalisés sont installés, Torx® T15®† tournevis
Autres articles utiles pouvant être nécessaires :
Lampe de poche Plat peu profond
Serviette de bain Ruban de masquage ou ruban adhésif
Tourne-écrou ou clé à douille Petit niveau de 5/16 po (8 mm) et 1/4 po (6,35 mm)
†TORX, T20 et T15 sont des marques déposées de Acument Intellectual Properties, LLC.
Pièces fournies

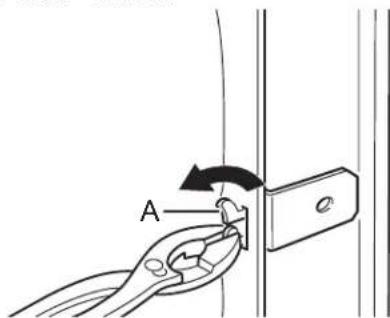

Brides pour tuyau de déchargeTuyau d'évacuation (2) (1 grosse/rouge et 1 petite/verte)
S'assurer que toutes ces pièces sont comprises avec le sachet de documentation.
Poignée de porte (sur certains modèles)
Accessoires facultatifs disponibles :
Ruban de barrière anti-humidité
REMARQUE : Du ruban de barrière anti-humidité est recommandé si le lave-vaisselle est installé sous un comptoir de cuisine en bois.
Ensemble de panneaux latéraux
Pour fermer le côté du lave-vaisselle lorsqu'il est installé à l'extrémité de l'armoire (le numéro de pièce Whirlpool varie en fonction de la couleur).
Nous contacter au numéro sans frais ou visiter notre page Web dont l'adresse figure dans le guide de démarrage rapide pour des informations sur les accessoires optionnels.
Première installation
Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section « Spécifications électriques ». Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.
Outillage supplémentaire nécessaire :
Petit coupe-tube Pince à dénuder
Avec scie-cloche de 1/2 po (12,7 mm), 3/4 po (19 mm) et 1 ½ po (38,1 mm)
Pièces supplémentaires nécessaires (non fournies) :

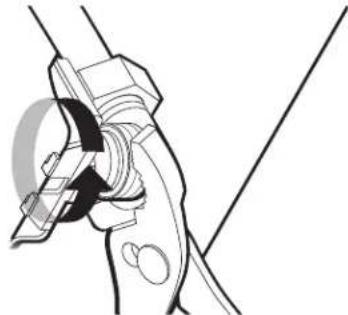

Raccord de tuyau coudé à 90° de 3/4 po (19 mm) x 3/8 po (9,5 mm) d'extrémité de compression avec joint caoutchouc (nécessaire pour raccorder correctement la canalisation d'eau du domicile au lave-vaisselle)

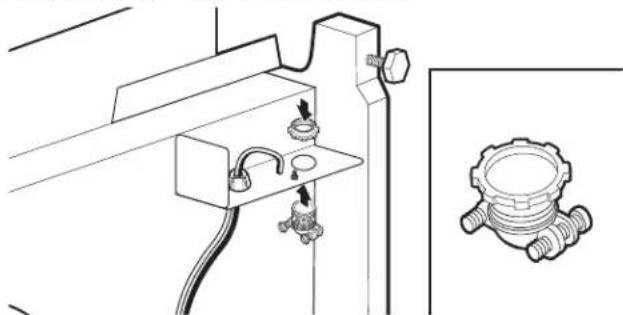

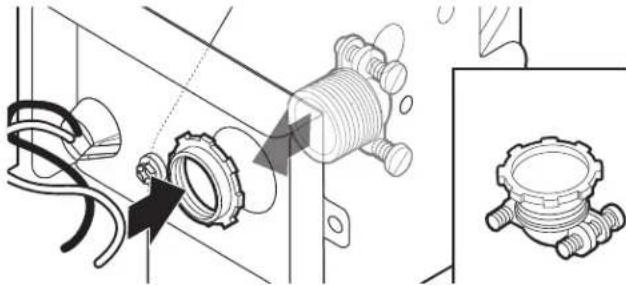

Serre-câbles métallique pour câblage du domicile qui convient à l'orifice de 7/8 po (22 mm) (nécessaire pour raccorder correctement le câble du domicile au boîtier de connexion du lave-vaisselle)
REMARQUE : Utiliser seulement : Droit : No de pièce Whirlpool 4317824, 90° : Référence Whirlpool W10278923RP
Capuchons de connexion
REMARQUES :
■ Confirmer une taille correcte pour connecter le calibre du câblage du domicile au câblage de calibre 16 du lave-vaisselle.
■ Utiliser seulement : Droit : No de pièce Whirlpool 4317824, 90° : Référence Whirlpool W10278923RP

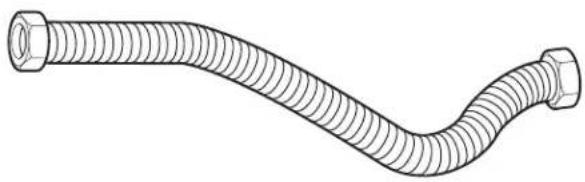

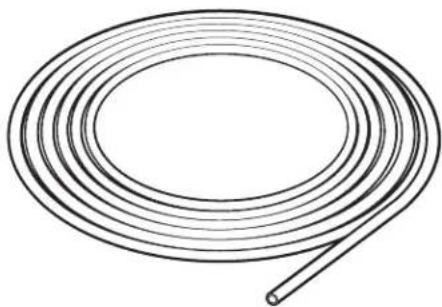

Tube de cuivre (diamètre externe de 3/8 po [9,5 mm] suggéré) ou ensemble de canalisation d'arrivée d'eau flexible à tresse d'acier.
Bride à vis ^1/2 po à 2 po (38 mm à 50 mm) (maximum 3)
Plus long tuyau de vidange optionnel d'une longueur maximale de 12 pi (3,7 m) REMARQUE : Doit être conforme à toutes les normes de test AHAM/IAPMO, convenir à des raccordements de vidange de 1 po (25 mm) et être résistant à la chaleur et aux détergents.
REMARQUE : S'assurer d'acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.
REMARQUE : Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.
Pour les installations à raccordement direct

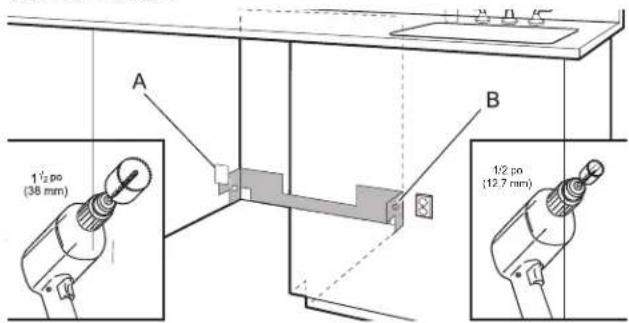

Pour trou de _2 po (38 mm) dans l'armoire
REMARQUE : Nécessaire pou les armoires métalliques

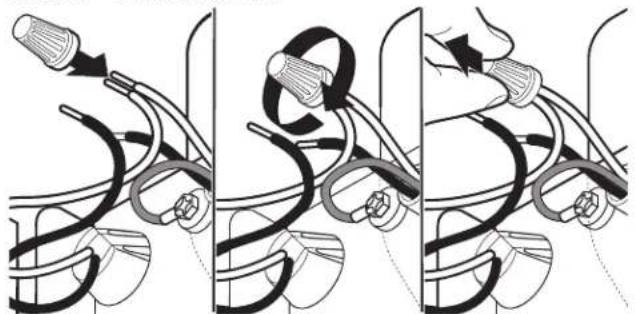

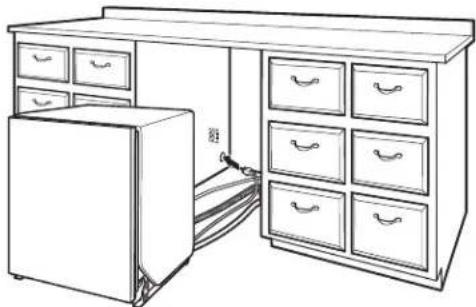

Pour un cordon d'alimentation
Ensemble du cordon d'alimentation
L'ensemble comprend habituellement un cordon d'alimentation, un serre-câbles métallique, un œillet et des connecteurs de fils. (Droit : No de pièce Whirlpool 4317824, 90° : No de pièce Whirlpool W10278923RP). Pour s'assurer d'installer l'appareil correctement, consulter les instructions d'installation fournies avec l'ensemble.
REMARQUE : S'assurer d'acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.
Exigences d'emplacement
L'appareil doit être entièrement encastré (sur le dessus, les côtés, l'arrière et au sol) dès l'installation. Un ensemble de panneaux latéraux est disponible chez votre marchand pour l'installation du lave-vaisselle à l'extrémité d'une rangée d'armoires.
Une barrière anti-humidité en option est également disponible pour l'installation sous un plan de travail en bois.
Inspector l'emplacement d'installation du lave-vaisselle. Il doit comporter les caractéristiques suivantes :
■ "Accès facile pour chargement et déchargement de la vaisselle. Dans le cas de l'installation dans un angle, on doit pouvoir établir un dégagement de 2 po (51 mm) ou plus entre le côté de la porte du lave-vaisselle et le mur ou l'armoire."
■ Facilité d'accès aux canalisations d'eau et d'évacuation et à la source d'électricité :
- Une source d'électricité avec liaison à la terre est nécessaire.
- Ce lave-vaisselle est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.
- Veiller à ce que les canalisations d'eau et d'évacuation et les câbles électriques se trouvent dans les limites de la zone marquée en gris illustrée dans la section "Dimension de l'ouverture de l'armoire".
- Ne pas placer de canalisation d'évacuation, canalisation d'eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou les moteurs du lave-vaisselle.
- Protéger du gel le lave-vaisselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel.
REMARQUE : "Si le lave-vaisselle ne doit pas être utilisé pendant une période prolongée ou s'il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent."
- S'il est installé dans une nouvelle construction, enlever tout débris de l'arrivée d'eau avant de la brancher à la valve de distribution. Les débris qui ne sont pas enlevés de l'eau pourraient obturer le filtre de la valve de distribution.
■ Une ouverture carrée offrant l'esthétique appropriée et permettant un fonctionnement correct.
■ La façade des armoires perpendiculaire au plancher.
■ Un plancher de niveau.

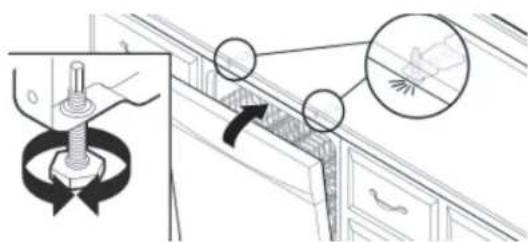

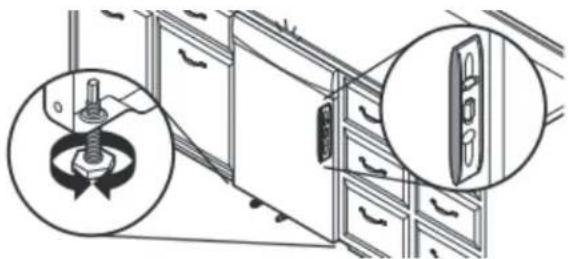

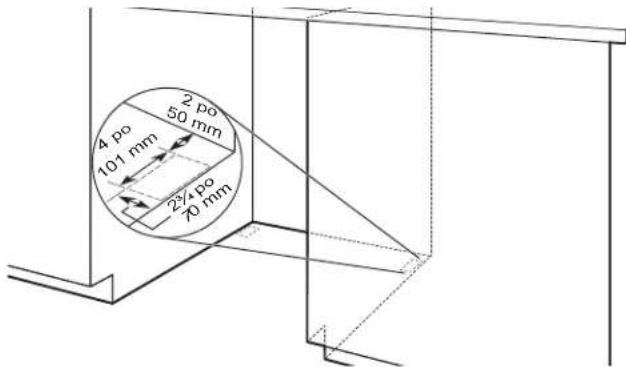

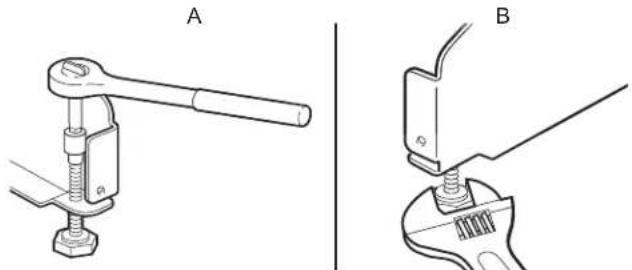

Conseil utile : S'il y a un écart de niveau sur le plancher entre l'avant et l'arrière de l'emplacement d'installation, il pourrait être nécessaire d'utiliser des cales pour établir l'aplomb du lave-vaisselle.
REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.
- À l'emplacement d'installation du lave-vaisselle, on doit pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher.
■ Ne pas installer le lave-vaisselle par-dessus un tapis.

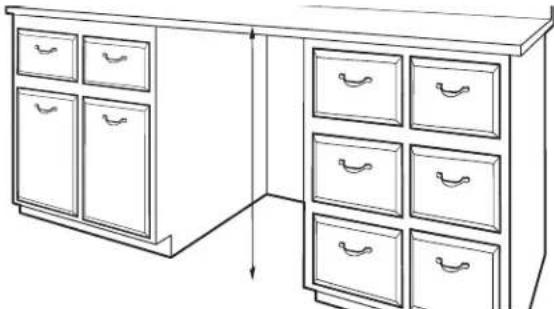

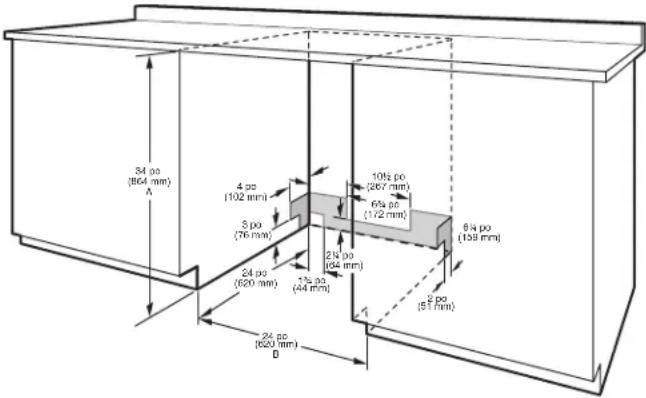

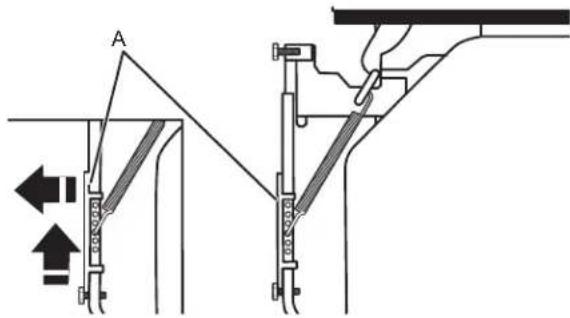

Dimensions de l'ouverture de l'armoire
Dégagements
Vérifier que toutes les surfaces n'ont aucune aspérité qui empêcherait l'installation du lave-vaisselle.
B. Dimension minimale mesurée au point le plus étroit de l'ouverture.
REMARQUE : Les zones grisées des parois de l'armoire indiquent les endroits où les raccordements électriques peuvent être installés.
Exigences d'évacuation
■ Un tuyau d'évacuation neuf est fourni avec le lave-vaisselle. : le tuyau d'évacuation n'est pas suffisamment long, utiliser un tuyau d'évacuation neuf d'une longueur maximale de 12 pi (3,7 m) satisfaisant à toutes les normes de test AHAM/IAPM en vigueur, qui soit résistant à la chaleur et au détergent et convienne au raccord d'évacuation de 1 po (25 mm) du lave-vaisselle.
REMARQUE : Ne pas raccorder plusieurs tuyaux de vidang
■ Veiller à raccorder le tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins 20 po (508 mm) au-dessus du sol. On recommande de lover le tuyau d'évacuation et de le fixer solidement sur la face inférieure du comptoir ou de le raccorder à un dispositif de brise-siphon.

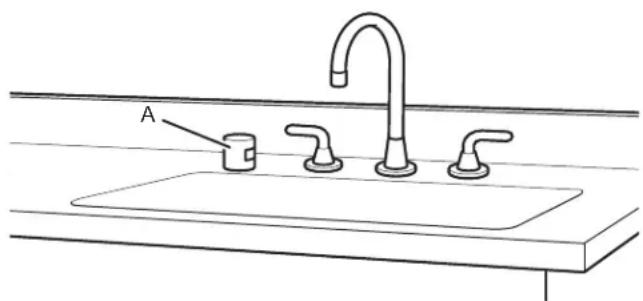

■ Utiliser un dispositif de brise-siphon si le tuyau d'évacuation est raccordé au circuit de plomberie du domicile à moins de 20 po (508 mm) au-dessus du sous-plancher ou du plancher.
■ Si nécessaire, le dispositif de brise-siphon doit être installé conformément aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d'égout en T ou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire.
■ Utiliser des raccords de canalisation d'évacuation de diamètre intérieur de 1/2 po (12,7 mm) minimum.
Spécifications de l'alimentation en eau
■ Ce lave-vaisselle est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.
■ Une canalisation d'eau chaude, sous pression de 20 à 120 lb/p ^a (138 à 827 kPa), peut être inspectée par un plombier certifié.
■ Température de 120 °F (49 °C) à l'entrée du lave-vaisselle.
■ Tube de cuivre de 3/8 po (9,5 mm) de diamètre externe avec raccord de compression ou canalisation d'alimentation en eau flexible à tresse d'acier.
REMARQUE : L'emploi d'un tuyau de plastique d'un minimum de 1/2 po (12,7 mm) n'est pas recommandé.
■ Raccord coudé à 90° avec raccord de tuyau de 3/4 po (19 mm) et rondelle de caoutchouc.
■ Ne pas souder à moins de 6 po (152 mm) de l'électrovanne d'admission d'eau.
■ S'il est installé dans une nouvelle construction, vous assurer que l'entrée d'eau de la maison a été nettoyée avant d'effectuer le branchement au lave-vaisselle pour en enlever les débris possibles.
sREMARQUE : S'il remplace un lave-vaisselle existant, il est recommandé d'installer une nouvelle entrée d'eau et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle.
Spécifications électriques
S'assurer que le raccordement électrique est adéquat et conforme au code national de l'électricité, ANSI/NFPA 70 – dernière édition, et à tous les codes et règlements locaux en vigueur.
Pour obtenir un exemplaire gratuit des normes des codes ci-dessus, contacter :
■ Alimentation de 120 V CA à 60 Hz et protégée par un fusible de 15 ou 20 A.
.■ Conducteurs de cuivre uniquement.
■ Un maximum de deux conducteurs d'alimentation (calibre 12 AWG maximum) plus un conducteur de mise à la terre est autorisé dans le boîtier de connexion.
Nous recommandons :
■ L'utilisation d'un fusible ou disjoncteur temporisé.
Spécifications du circuit :
■ Le lave-vaisselle peut être installé sur le même circuit que le broyeur à déchets en s'assurant que ce circuit ne dépasse pas la charge nominale et qu'il respecte les normes et codes dont, mais ne se limitant pas, au au code national de l'électricité, ANSI/NFPA 70 – dernière édition.
Aucun autre raccordement électrique que ceux des conducteurs d'alimentation et de mise à la terre du lave-vaisselle ne peuvent être effectués à l'intérieur du boîtier de connexion du lave-vaisselle.
Pour le raccordement du lave-vaisselle avec cordon d'alimentation électrique :
■ Utiliser un cordon d'alimentation (homologation UL) conçu pour utilisation avec un lave-vaisselle. Voir la section « Outils et pièces » pour les détails sur les pièces.
■ Brancher l'appareil dans une prise à 3 alvéoles reliée à la terre. La prise doit être conforme à tous les codes et règlements locaux.
Pour le raccordement direct du lave-vaisselle :
■ Utiliser des conducteurs de cuivre gainés non métalliques ou blindés souples avec conducteur de liaison à la terre qui satisfassent aux exigences de l'installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux.
■ Utiliser un serre-câbles homologué UL ou CSA.
INSTRUCTIONS D'INSTALLATION
AVERTISSEMENT
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des blessures graves ou des coupures.
Il faut :

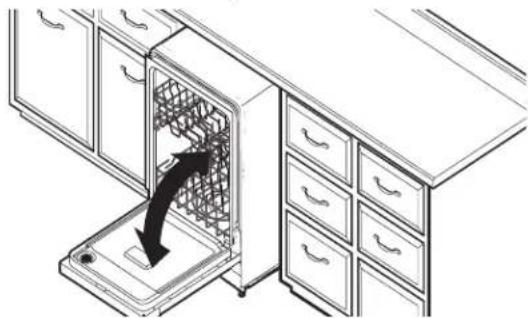

■ Ouvrir lentement la porte du lave-vaisselle tandis qu'une autre personne saisit l'arrière du lave-vaisselle. Enlever le matériau d'expédition et le tuyau de vidange. Fermer la porte du lave-vaisselle; elle doit s'enclencher.
REMARQUE : Chaque lave-vaisselle a été testé en usine — en raison de ces tests, il est possible qu'il reste un peu d'eau dans la cuve du lave-vaisselle.
■ Observer les dispositions de tous les codes et règlements en vigueur.
- Installer le lave-vaisselle conformément aux prescriptions des présentes instructions.
■ L'installation doit être exécutée par un technicien qualifié.
■ Le lave-vaisselle doit être installé conformément aux dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d'électricité.
un■ L'installation ou le retrait de l'appareil doit se faire avec précaution afin de réduire le risque d'endommagement du cordon d'alimentation.
AVERTISSEMENT: Afin de réduire le risque d'incendie, de choc électrique ou de blessures corporelles, l'installateur doit s'assurer que le lave-vaisselle est complètement encastré au moment de l'installation.
Avant de commencer
AVERTISSEMENT
Risque de décharge électrique
Interrompre l'alimentation électrique au niveau du tableau de distribution (fusible ou disjoncteur) avan d'installer l'appareil.
Le non-respect de ces instructions peut causer un décès ou une décharge électrique.
1. Déconnecter la source de courant électrique
Interrompre l'alimentation électrique au niveau du tableau de distribution (fusible ou disjoncteur) avant d'installer le lave-vaisselle.
2. Couper l'arrivée d'eau
Fermer l'approvisionnement en eau du lave-vaisselle.
Préparation de l'emplacement - nouvelles unités
Installer la barrière anti-humidité en option (recommandée pour les
3. Emplacement des trous à percer - nouvelle construction
comptoirs en bois)
B. Emplacement souhaité
La prise d'alimentation de l'appareil doit être installée dans une armoire ou au mur adjacent, dans l'espace sous le comptoir où l'appareil sera installé.
REMARQUE : : Consulter la section « Dimensions de l'emplacement d'installation » pour connaître l'emplacement exact des trous et les dimensions des zones grises.
Percer un trou de ^1/2 po (38 mm) pour le tuyau de vidange sur le côté ou l'arrière de l'armoire, en fonction de la posit du tuyau de vidange et de de son emplacement de connexion.
Percer un trou de 1/2 po (12,7 mm) pour le tuyau d'arrivée d'eau sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau d'arrivée d'eau et de son emplacement de connexion.
Percer un trou de ^1/2 po (38 mm) pour le câblage électrique sur le côté droit ou à l'arrière de l'armoire.

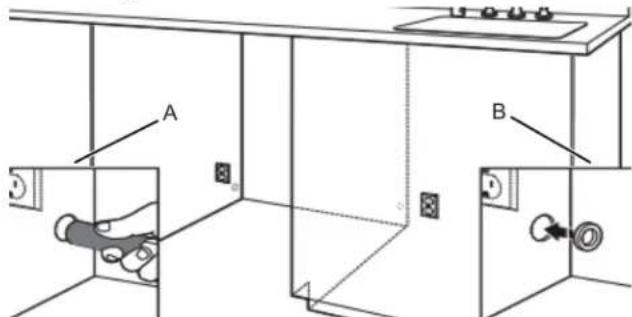

4. Poncer pour obtenir des tours lisses
A. Armoire de bois
B. Armoire métallique
Armoire de bois : Poncer le trou jusqu'à obtenir une surface lisse.
Armoire métallique : Couvrir le contour du trou avec l'œillet fourni avec l'ensemble du cordon d'alimentation. Voir la section « Outils et pièces » pour les détails sur les pièces.
Conseil utile : Le raccordement au lave-vaisselle sera plus facile si on achemine le câble par le côté droit de l'ouverture d'encastrement de l'armoire.

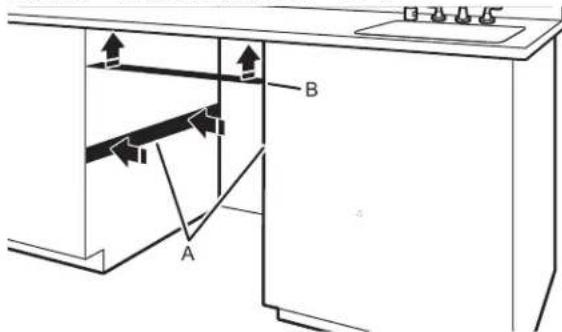

Barrière anti-humidité/cales en bois
A. Installation des cales en bois
B. Barrière anti-humidité
Veiller à ce que la zone se trouvant sous l'armoire soit propre et sèche avant d'installer la barrière anti-humidité. Ôter la protection de la barrière anti-humidité et appliquer la barrière sur le dessous du comptoir, le long de la rive avant du comptoir.
REMARQUE : Utiliser des cales en bois si la fixation de côté et l'espacement entre les côtés de l'armoire et du lave-vaisselle sont supérieurs à 1/2 po (12,7 mm) de chaque côté ou supérieur à la longueur des vis d'ancrage.
5. Surélever le plancher - ajouter des cales au besoin
REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.
- Si installé dans une ouverture de pô3 (851 mm)
Découper la plaque d'insonorisation le long des perforations pour une ouverture d'armoire d'une hauteur de/230 (851 mm). Pour les autres hauteurs d'ouverture d'armoire, ne pas découper.
Raccordement électrique
- Pour un raccordement direct, commencer à l'étape 7 - Pour un cordon d'alimentation, attendre jusqu'à l'étape
- Raccordement direct - position du câble
Passer le câble comme indiqué pour un raccordement direct. Acheminer le câble de l'alimentation électrique à travers le trou dans l'armoire. (le câble doit dépasser par le côté avant droit de l'ouverture d'encastrement de l'armoire.) Fixer le câble au plancher avec du ruban adhésif dans la zone indiquée. Cela empêchera le câble de bouger lors du déplacement du lave-vaisselle dans l'ouverture de l'armoire.
REMARQUE : Si un vieux lave-vaisselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle.
Préparation du lave-vaisselle
AVERTISSEMENT
Risque de basculement
Ne pas utiliser le lave-vaisselle avant qu'il ne soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de cette instruction peut causer des blessures ou des coupures graves.
AVERTISSEMENT
22
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer l'appareil.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.
- Placer le lave-vaisselle sur le dos
Conseil utile : Placer une feuille de carton sous le lave-vaisselle jusqu'à son installation dans l'ouverture d'encastrement de l'armoire pour éviter d'endommager le revêtement de sol.
À l'aide d'au moins deux personnes, saisir les côtés de l'encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.
Afin d'éviter d'érafler le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l'avoir recouvert d'une serviette au préalable.
REMARQUE : Sur certains modèles, une fois le lave-vaisselle sur le dos, tirer sur la poignée de porte pour l'enlever du panneau d'accès.
Retrait du panneau d'accès
- Pour les panneaux d'accès en plastique, continuer à l'étape 9
- Pour les panneaux d'accès en métal, continuer à l'étape 10
9. Panneau en plastique
A. Déverrouillé
C. 1/4 de tour
B. Verrouillé
À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens antihoraire pour les déverrouiller. Passer à l'étape 12.
10. Panneau métallique
À l'aide d'un tourne-écrou de 1/4 po (6,35 mm) ou un tournevis à tête cruciforme, ôter les deux vis fixant le panneau d'accès au lave-vaisselle.

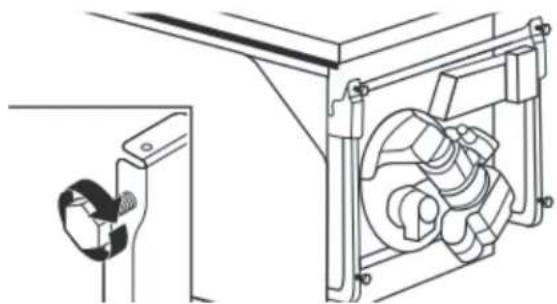

11. Mesure de l'ouverture d'encastrement
Mesurer la hauteur libre de l'espace d'installation, sous le comptoir. S'assurer de mesurer le point le plus bas sous le comptoir et le point le plus haut sur le sol.
| Tableau de réglage de la hauteur du lave-vaisse | ||
| Hauteur de l'encastrement | Pieds avant -hauteur A | Pieds arrière -hauteur B |
| 33 1/2 po(851 mm) | 3/8 po (9,8 mm) | Retirer les piedset les calesd'espacement. |
| 34 po (864 mm) | 7/8 po (22 mm) 1 | po (25,4 mm) |
| 34 1/2 po(876 mm) | 1 1/8 po(28,8 mm) | 1 1/4 po(31,3 mm) |
Pieds avant - A
Ajuster les pieds de nivellement avant et arrière à la même hauteur.
REMARQUE : Si la hauteur libre minimale de l'ouverture d'encastrement de l'armoire est inférieure à 33 78 po (860 mm), on peut enlever les pieds de nivellement et cales d'espacement arrière pour obtenir un dégagement supplémentaire. On pourra ainsi installer le lave-vaisselle dans une ouverture d'encastrement de l'armoire élevée de 33 12 po (851 mm), mais il sera plus difficile de déplacer le lave-vaisselle. (Les mesures ne sont pas exactes. Les pieds de nivellement arrière et avant sont préréglés à l'usine pour une hauteur de 34 _2 po [876 mm].)
- Ajustement des pieds de nivellement
Consulter le « Tableau de réglage de la hauteur du lave-vaisselle » pour la hauteur des pieds avant requise pour l'ouverture de l'armoire.
- Enfiler l'écrou et la virole sur le tube (tube cuivre uniquement)
- Enlever la baguette en plastique de la glissière
A. Baguette en plastique de glissière
Enlever et jeter la baguette en plastique de glissière de chaque côté du châssis du lave-vaisselle. Pour retirer la baguette en plastique de glissière, la pousser vers le haut puis vers l'arrière et la déboîter du châssis du lave-vaisselle.
Canalisation en cuivre uniquement : Insérer la réalisation dans le raccord coudé de 90° aussi loin que possible. (La canalisation en cuivre se plie et s'écrase facilement.) Faire glisser l'écrou et la virole vers l'avant et engager l'écrou sur le filetage du raccord coudé.
REMARQUE : Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d'alimentation en eau de telle manière qu'elle ne touche pas la base, le châssis ou le moteur de l'appareil. Passer à l'étape 18.
- Tuyau flexible
Tuyau flexible à tresse d'acier : Vérifier que le tuyau flexible à tresse d'acier est suffisamment long.
Branchement de l'arrivée d'eau à la valve de distribution
- Pour un tuyau en cuivre, commencer à l'étape 14 - Pour un tuyau flexible, commencer à l'étape 16
- Canalisation d'eau en cuivre
Si on utilise un tuyau en cuivre, mesurer la longueur de tuyau en cuivre nécessaire pour atteindre l'alimentation en eau, couper à cette longueur et fixer les raccords de compression.
- Raccorder le raccord coudé de 90° à la canalisation d'alimentation en eau
Obtenir le raccord de tuyau coudé à 90° de 3/8 po (9,5 mm) x 3/4 po (19 mm). Voir la section « Outils et pièces » sur la couverture du guide pour des détails sur les pièces et pour commander. Connecter le raccord de tuyau coudé à 90° de 3/8 po (9,5 mm) à l'arrivée d'eau. Le fixer de façon à ce que le raccord de 3/4 po (19 mm) soit orienté vers le haut, tel qu'illustré ci-dessus.
Branchement du tuyau de 20. distribution à la valve de distribution
18. Raccorder le raccord coudé de 90° à la valve
S'assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enfiler le raccord de 3/4 po (19 mm) du coude à 90° jusqu'au robinet et serrer à la main pour éviter de visser de travers. Serrer à la main jusqu'à ce que le raccord soit serré. À l'aide d'une pince, vérifier l'étanchéité du raccord. Un serrage supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour sceller le joint d'étanchéité en caoutchouc. Passer le tuyau par le côté arrière gauche de l'unité.
REMARQUES :
■ Ne pas utiliser de ruban de plombier PTFE avec les raccords de compression.
■ Ne pas serrer excessivement. Le raccord risque d'être endommagé.
Raccord du tuyau de vidange
19. Raccordement du tuyau de vidange
B. Raccord de tuyau de vidange en caoutchouc
C. Arrêt
D. Arrêt du raccord du tuyau de vidange
E. Tuyau d'évacuation
Placer une serviette sous le tuyau d'évacuation pour récupérer l'eau restée dans le tuyau d'évacuation. Placer la petite bride (verte) pour tuyau d'évacuation sur la petite extrémité du tuyau d'évacuation. Enfoncer le tuyau d'évacuation neuf dans le connecteur de tuyau d'évacuation en caoutchouc jusqu'à la butée d'arrêt du tuyau d'évacuation.
20. Glisser la bride dans le connecteur
B. Raccord de tuyau de vidange en caoutchouc
C. Arrêt
D. Arrêt du raccord du tuyau de vidange
E. Tuyau d'évacuation
À l'aide d'une pince, ouvrir la petite bride de tuyau d'évacuation en la serrant et la glisser sur le connecteur, entre les butées.
21. Position finale de la bride de tuyau
d'évacuation
B. Arrêt du raccord
du tuyau de
vidange
C. Petite bride
D. Raccord de tuyau de vidange en caoutchou
E. Arrêt
REMARQUE : Passer le tuyau de vidange par l'arrière du lave-vaisselle.
Branchement du câble électrique
REMARQUE : Si un vieux lave-vaisselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle.
22. Ôter le couvercle de la boîte de connexion
À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx T20® dont l'embout est de 1/4 po, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.
23. Installation du serre-câbles
Installer le serre-câbles métallique inclus dans cette trousse (droit : No de pièce Whirlpool 4317824, 90° : No de pièce Whirlpool W10278923RP). S'assurer que les têtes de vis soient orientées vers la gauche lors du serrage de l'écrou à conduit. Un serre-câbles est fourni dans l'ensemble du cordon d'alimentation.
24. Cordon d'alimentation - acheminement du cordon dans la boîte de connexion
Faire passer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le cordon pour le faire passer à travers le serre-câble dans le boîtier de connexion.
REMARQUE : Un maximum de deux conducteurs d'alimentation (calibre 12 AWG maximum) plus un conducteur de mise à la terre est autorisé dans le boîtier de connexion.
AVERTISSEMENT
Risque de décharge électrique
Relier cet appareil à la terre.
Brancher le fil relié à la terre au connecteur vert terre dans le boîtier de connexion.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
relié à
25. Cordon d'alimentation - branchement du conducteur de terre
A. Conducteur de terre
Ôter la vis de mise à la terre et la placer à travers la borne en anneau de la vis verte de mise à la terre du cordon d'alimentation. Fixer à nouveau la vis de mise à la terre et la serrer.
26. Cordon d'alimentation – branchement des autres conducteurs
Utiliser les capuchons de connexion de la bonne taille inclus dans cette trousse (droit : No de pièce Whirlpool 4317824, 90° : No de pièce Whirlpool W10278923RP). Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des capuchons de connexion.
REMARQUE : Ne pas prétorsader les brins de conducteurs. Installer le capuchon de connexion en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

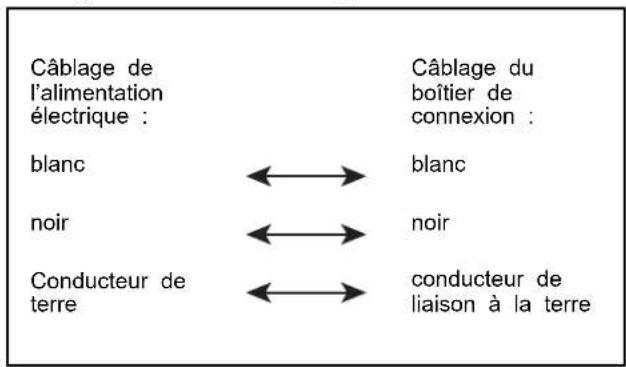

Configuration de câblage


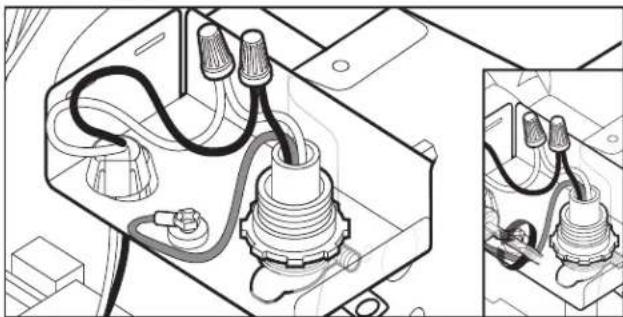

27. Cordon d'alimentation - fixation du cordon dans le serre-câble
Resserrer les vis du serre-câbles pour fixer le cordon.
28. Cordon d'alimentation – réinstallation du couvercle de la boîte de connexion et des conducteurs
Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les onglets du côté gauche du couvercle. S'assurer que les câbles sont bien logés à l'intérieur du boîtier et ne sont pas coincés sous le couvercle. Fixer le boîtier de connexion à l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis ToxT20® dont l'embout est de 1/4 po et la vis retirée à l'étape 22.
Si le modèle utilisé est équipé d'un cordon d'alimentation, retirer l'attache de fixation la plus proche de la fiche afin de maximiser la longueur du cordon. Ne pas retirer les autres attaches.
REMARQUE : Passer le cordon d'alimentation par l'arrière du lave-vaisselle. Ne pas brancher le cordon dans une prise avant d'en avoir reçu l'instruction.
Installer la poignée de porte (sur certains modèles)
29. Installation la poignée de porte
A. Vis de calage (au
fond de la
poignée)
B. Clé à tête
hexagonale
C. Poignée
D. Goujon de montage
IMPORTANT : Ne pas érafler le panneau avant au cours de ce processus. Si le panneau de porte est muni d'une pellicule de protection, l'enlever jusqu'au point de fixation de la poignée avant d'installer cette dernière. La poignée est plus facile à installer lorsque l'appareil est sur le dos.
Retirer les poignées de porte et la clé à tête hexagonale de leur emballage. Des vis de blocage sont pré-installées sur la poignée. Placer la poignée sur les poteaux de colombage avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côté court de la clé à tête hexagonale dans les vis de blocage. Serrer les vis de 1/4 de tour au-delà de la butée.
Conserver la clé hexagonale avec le guide d'utilisation.
Placer le lave-vaisselle dans l'armoire
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer l'appareil.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

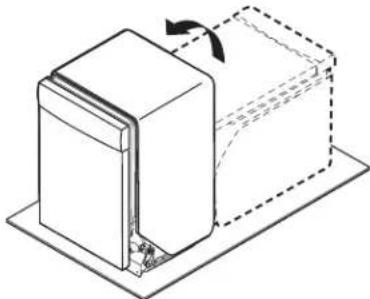

30. Redresser le lave-vaisselle
À l'aide d'au moins deux personnes, mettre le lave-vaisselle en position verticale.
REMARQUE : Ne pas installer le garde-pieds avant d'en avoir reçu l'instruction.
IMPORTANT : Si on enlève les roulettes, couvrir le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l'ouverture d'encastrement de l'armoire. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d'évacuation, le cordon d'alimentation ou le câble de raccordement direct entre le lave-vaisselle et l'armoire. Enlever la feuille de carton placée sous le lave-vaisselle.
Le fait qu'il n'y ait que peu d'espace entre le lave-vaisselle et l'ouverture d'encastrement de l'armoire ne pose pas de problème. Ne pas enlever le garnissage d'insonorisation/isolation – il réduit le niveau sonore.
REMARQUE : Passer l'arrivée d'eau, le tuyau de vidange et le cordon d'alimentation par l'arrière du lave-vaisselle.

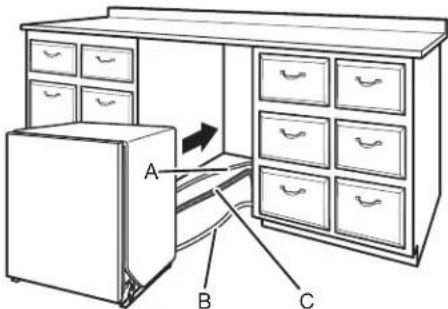

31. Déplacer le lave-vaisselle près de l'ouverture d'encastrement
A. Canalisation d'eau C. Tuyau d'évacuation B. Câble
Passer les raccordements par les trous du cabinet et tirer l'excédent en même temps que le lave-vaisselle est positionné dans son espace.
32. Faire passer le cordon d'alimentation.
En cas d'utilisation d'un cordon d'alimentation, veiller à acheminer l'extrémité de celui-ci dans le trou de l'ouverture découpée avant de pousser le lave-vaisselle à sa place.
33. Fixer la plaque d'insonorisation
A. Plaque d'insonorisation B. Fixer la plaque
REMARQUE : S'assurer que l'insonorisation est bien fixée aux coins arrière gauche et droit avant de pousser le lave-vaisselle en place pour qu'elle ne s'entasse pas lorsque l'espace est restreint.
34. Insérer le lave-vaisselle en laissant 6 po et (152 mm) dépasser de l'avant des armoires
35. Tirer l'excédent des raccordements
REMARQUE : Tirer l'excédent en même temps que le lave-vaisselle est poussé en place dans son ouverture pour éviter la formation de coudes.
Choix de l'option de fixation
IMPORTANT : Le lave-vaisselle doit être fixé à l'armoire lors de37. l'une des étapes finales. Préparer le lave-vaisselle pour cette opération en y fixant les deux attaches placées dans le sachet de pièces.
Pour une surface de travail en bois, stratifiée ou une autre surface semblable, utiliser les fixations pour plan de travail passer à l'étape 36
Pour une surface de travail en marbre, granite ou une autre surface semblable, utiliser les fixations pour les côtés : passer à l'étape 37
REMARQUE : SI l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4 po [6,35 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer l'interface utilisateur ou la console avec les vis de fixation.
Fixation à la surface de travail :
36. Insérer les brides
REMARQUE : Les languettes doivent être orientées vers la droite.
Retirer les brides de l'emballage et les insérer dans les fentes ouvertes sur les côtés supérieurs droit et gauche du collet du lave-vaisselle, comme indiqué. Passer à l'étape 41.

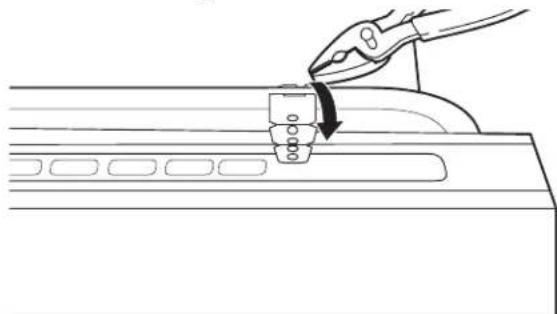

Plier les languettes
À l'aide des pinces, plier/tordre la languette pour verrouiller les brides en place.
Fixation sur les côtés :
Briser le bout des languettes
A. Entailler une ligne pour les modèles de cuve en acier inoxydable
B. Entailler une ligne pour les modèles de cuve en plastique
Briser l'extrémité de la bride le long des pointillés à l'aide de pinces.
38. Installation des brides
Enfoncer la bride dans la fente sur le côté du lave-vaisselle et replier la languette vers le côté du lave-vaisselle pour maintenir la bride en place. Répéter cette étape pour l'autre côté du lave-vaisselle.
REMARQUE : Utiliser des cales en bois si l'espace entre les côtés de l'armoire et du lave-vaisselle est supérieur à 1/2 po (13 mm) de chaque côté.
REMARQUE : Ne pas fixer le lave-vaisselle. Cette étape sera effectuée plus tard.
Vérification finale de l'installation
39. Ouvrir et fermer la porte

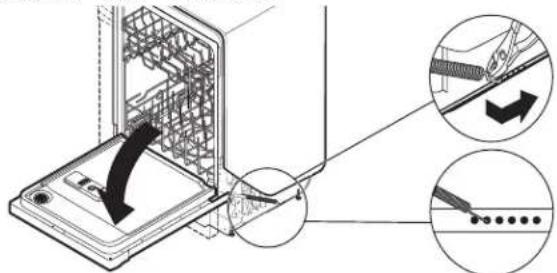

40. Porte se ferme trop rapidement - diminuer tension des ressorts
Si la porte se referme trop vite, diminuer la tension des ressorts en déplaçant l'extrémité des ressorts vers l'avant du lave-vaisselle.
REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.

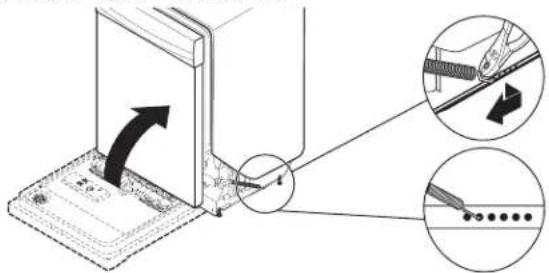

41. Porte se ferme trop rapidement - diminuer tension des ressorts
Si la porte s'ouvre d'elle-même, augmenter la tension des ressorts en déplaçant l'extrémité du ressort vers l'arrière du lave-vaisselle.
REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.
42. Aligner l'avant du lave-vaisselle avec les portes des armoires
Aligner l'avant du panneau de porte du lave-vaisselle avec la les portes des armoires. Il faudra peut-être ajuster l'alignement de celui-ci pour qu'il soit en affleurement avec les armoires.
43. Vérifier l'aplomb et régler les pieds au besoin
Vérifier que chaque pied de réglage de l'aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte; la placer un niveau contre le panneau avant. Vérifier que le lave-vaisselle est centré de l'avant vers l'arrière dans l'ouverture. Si nécessaire, régler le pied de nivellement jusqu'à ce que le lave-vaisselle soit d'aplomb. Répéter ces opérations pour l'autre côté du lave-vaisselle.
Conseil utile : Pousser contre l'avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l'aide d'une clé à douille hexagonale ou une clé à mollette de 3/16 po. SI l'espace entre le haut de la porte et le dessous de l'armoire est petit (moins de 1/4 po [6 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer le tableau de commande ou la console.
Pieds de nivellement
A. Méthode souhaitée
B. Méthode optionnelle
- Vérifier le niveau de gauche à droite et répéer Fixer le lave-vaisselle les pieds au besoin
Placer le niveau contre la partie supérieure de l'ouverture avant de la cuve. Vérifier l'aplomb transversal de l'appareil. Si le lave-vaisselle n'est pas d'aplomb, régler la hauteur des pieds avant vers le haut ou vers le bas jusqu'à ce que le lave-vaisselle soit d'aplomb.
Fixation du lave-vaisselle dans l'ouverture d'encastrement de l'armoire
- Vérifier de nouveau l'alignement du lave-vaisselle avec l'ouverture
Vérifier que le lave-vaisselle est toujours d'aplomb d'avant en arrière et transversalement dans l'ouverture d'encastrement de l'armoire.
Ouvrir la porte du lave-vaisselle, placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. Pour certains modèles, il faut retirer le panier inférieur. Ceci empêchera les vis de tomber dans la pompe lors de la fixation du lave-vaisselle au comptoir ou à l'armoire.
A. Vis pour les armoires latérales
Ouvrir la porte du lave-vaisselle pour préparer la fixation de l'appareil au comptoir ou au côté de l'armoire.
REMARQUES :
■ Le lave-vaisselle doit être immobilisé pour l'empêcher de basculer lors de l'ouverture ou de la fermeture de la porte.
■ Ne pas faire tomber de vis au fond du lave-vaisselle.
■ Localiser les supports installés à la section « Choix de l'option de fixation », soit sur le dessus ou les côtés du lave-vaisselle.
■ Pour fixation au comptoir : Fixer le lave-vaisselle au comptoir au moyen de deux vis à tête cruciforme de n° 10 x 1/2 po (incluses).
■ Pour fixation aux côtés de l'armoire : Percer des avant-trous dans l'armoire pour éviter toute fente dans le bois. Fixer le lave-vaisselle aux côtés de l'armoire au moyen de vis à tête cruciforme de n° 10 x 1/2 po (incluses). Retirer le panier du haut pour faciliter l'accès.

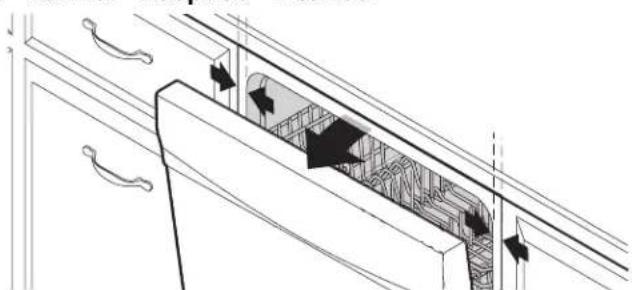

- Contrôler l'ouverture de la porte
IMPORTANT: Vérifier qu'il n'y a aucun contact entre le sommet de la porte et les vis, les brides ou le plan de travail. Si un tel contact se produit, régler le niveau des pattes ou utiliser l'option de fixation sur les côtés.
- Vérifier l'espace intérieur
Ouvrir la porte et vérifier que la distance entre l'ouverture de l'armoire pour l'installation du lave-vaisselle et la cuve est la même des deux côtés. Si l'espace n'est pas identique des deux côtés, desserrer les vis des brides d'arrimage et déplacer légèrement la cuve. Resserrer les vis de brides.
Méthode de raccordement direct
49. Ôter le couvercle de la boîte de connexion
À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx T20® dont l'embout est de 1/4 po, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.
50. Installation du serre-câbles
Utiliser un serre-câbles homologué UL ou CSA.
51. Acheminer le conducteur vers le boîtier de connexion
Faire passer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le câble pour le faire passer à travers le serre-câble (homologation UL/CSA) dans le boîtier de connexion. Le serre-câble n'est pas fourni avec le lave-vaisselle. Le propriétaire doit acheter un serre-câble de 7/8 po (22 mm) de type à visser.
Sélectionner des connecteurs de fils (homologation UL/CSA) (non fournis) conçus pour le raccordement du câblage du domicile au câblage de calibre 16 du lave-vaisselle.
AVERTISSEMENT
Risque de décharge électrique
Relier cet appareil à la terre.
Brancher le fil relié à la terre au connecteur vert terre dans le boîtier de connexion.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
relié à
52. Raccordement direct - branchement du conducteur de terre
A. Conducteur de terre
B. Vis de mise à la terre
Former un crochet en U avec le conducteur nu de mise à la terre. Enrouler le crochet du conducteur de mise à la terre autour de la vis de mise à la terre et sous le lave-vaisselle (dans le sens horaire). Serrer fermement la vis du connecteur de mise à la terre.
53. Raccordement direct - branchement des autres conducteurs
Sélectionner des capuchons de connexion (homologation UL et CSA) de taille correcte. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des capuchons de connexion.
REMARQUE : Ne pas prétorsader les brins de conducteurs. Installer le capuchon de connexion en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.
Configuration de câblage
54. Raccordement direct - fixation du conducteur dans le serre-câble
Resserrer les vis de serre-câble pour fixer le cordon.
55. Raccordement direct - réinstallation du couvercle de la boîte de connexion et des
Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les onglets du côté gauche du couvercle. S'assurer que les fils sont bien logés à l'intérieur du boîtier. Fermer le couvercle tout en veillant à ne pas coincer de fils. Fixer le couvercle à l'aide d'un tourne-écrou ou d'un tournevis Torx®T20® dont l'embout est de 1/4 po et de la vis précédemment retirée.
Branchement de l'arrivée d'eau au robinet d'arrêt de la maison
REMARQUE : Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.
56. Fixer la canalisation d'alimentation en eau
Fixer la canalisation d'alimentation en eau (tube de cuivre ou canalisation flexible à tresse d'acier) à la canalisation d'eau chaude à l'aide d'une configuration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d'alimentation en eau raccordée au lave-vaisselle doit comporter un robinet d'arrêt manuel situé sous l'évier.
Raccordement du tuyau de vidange
57. Raccordement du tuyau de vidange
Employer l'une des options suivantes pour raccorder le tuyau d'évacuation sur un raccord T ou sur un broyeur à déchets :
■ Option A : Broyeur de déchets – sans brise-siphon
■ Option B : Sans broyeur de déchets – sans brise-siphon
■ Option C : Broyeur de déchets – avec brise-siphon
■ Option D : Sans broyeur de déchets – avec brise-siphon
IMPORTANT : Le raccordement du tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets doit être réalisé en amont du siphon du circuit d'évacuation et à au moins 20 po (508 mm) au-dessus du plancher de l'espace d'installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à distance du plancher.
Option A : Broyeur de déchets - sans brise- Option B : Sans broyeur de déchets - sans brise siphon
B. Siphon du circuit d'évacuation
C. Tuyau d'évacuation
D. Bride pour gros tuyau de vidange
B. Siphon du circuit d'évacuation
C. Tuyau d'évacuation
D. Bride pour gros tuyau de vidange
Conseil utile : Ôter l'opercule escamotable du broyeur à déchets.
- À l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.
- Retirer le bouchon d'obturation à l'aide de pinces à pointe biseautée.
-
Fixer le tuyau d'évacuation sur le raccord de broyeur à déchets à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position.
-
Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation à la canalisation d'égout en T et couper si nécessaire.
REMARQUE : Ne pas couper la section ondulée.
- Fixer l'extrémité du tuyau d'évacuation en caoutchouc à la canalisation d'égout en T à l'aide d'une grosse bride pour tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1/2 po à 2 po (38 mm à 50 mm) (non fournie).
Option C : Broyeur de déchets - avec brise- Option D : Sans broyeur de déchets - avec brise siphon
B. Entrée du broyeur à déchets
C. Siphon du circuit d'évacuation
D. Tuyau d'évacuation
E. Raccord de tuyau en caoutchouc
F. Bride pour gros tuyau de vidange
G. Brise-siphon
A. Bride à vis
B. Tuyau d'évacuation en T
C. Siphon du circuit d'évacuation
D. Tuyau d'évacuation
E. Raccord de tuyau en caoutchouc
F. Bride pour gros tuyau de vidange
G. Brise-siphon
Conseil utile : Ôter l'opercule escamotable du broyeur à déchets.
- À l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.
- Retirer le bouchon d'obturation à l'aide de pinces à pointe biseautée.
- Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.
REMARQUE : Ne pas couper la section ondulée.
- Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1 ^1/2 po à 2 po (38 mm à 50 mm) (non fournie).
-
Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon à l'entrée du broyeur à déchets.
-
Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.
REMARQUE : Ne pas couper la section ondulée.
-
Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1 ½ po à 2 po (38 mm à 50 mm) (non fournie).
-
Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement de la canalisation d'égout en T au dispositif de brise-siphon.
Fin de l'installation
Vérifier l'absence de tout contact entre le conducteur ou le cordon d'alimentation et le moteur du lave-vaisselle ou la partie inférieure de la cuve du lave-vaisselle.
AVERTISSEMENT
Risque de décharge électrique
Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d'adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
Installation du panneau d'accès
Pour le plastique, commencez par l'étape 60 Pour le métal, commencez par l'étape 63
Panneau en plastique :
- Réinstaller le panneau d'accès et les dispositifs de fixation
A. Isolation (sur certains modèles)
Placer le panneau d'accès en plastique contre le pied du lave-vaisselle. Vous assurer que l'isolant ne dérange pas le flotteur.
- Cordon d'alimentation électrique - brancher 61. In dans une prise à trois alvéoles reliée à la terre
Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
- Rétablir l'alimentation électrique.
Reconnecter l'alimentation électrique du tableau de distribution (fusible ou disjoncteur).
REMARQUE : Avec le panneau d'accès fermé, mettre le lave-vaisselle en marche et le laisser effectuer complètement le programme de lavage le plus court. Après les deux premières minutes, déverrouiller la porte; attendre cinq secondes, puis ouvrir la porte. Vérifier qu'il y a bien de l'eau au fond de la cuve du lave-vaisselle. Vérifier que le lave-vaisselle fonctionne correctement.
- Inspector le bord du panneau d'accès
Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.
- Serrer les dispositifs de fixation
A. Déverrouillé
C. 1/4 de tour
B. Verrouillé
À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens horaire pour les emboîter. L'encoche des dispositifs de fixation est complètement à la verticale lorsqu'ils sont correctement emboîtés. Passer à l'étape 65.
Panneau métallique :
- Réinstaller les panneaux d'accès
Placer le panneau contre les pieds du lave-vaisselle. À l'aide d'un tournevis à tête cruciforme ou d'un tourne-écrou de 1/4 po, réinstaller les vis à travers les trous du panneau d'accès.
- Inspector le bord inférieur du panneau
Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.
- Serrer les vis
Serrer les vis du panneau d'accès.
Contrôle du fonctionnement
■ Lire le guide de démarrage rapide du lave-vaisselle compris avec le lave-vaisselle.
■ Vérifier que toutes les pièces ont été installées et qu'aucune étape n'a été omise. Vérifier la présence de tous les outils.
Si le lave-vaisselle ne fonctionne pas correctement, déconnecter la source de courant électrique ou débrancher le lave-vaisselle et consulter la section « Si le lave-vaisselle ne fonctionne pas ».
Si le lave-vaisselle ne fonctionne pas
Essayer d'abord les solutions suggérées ici pour éviter le coût d'une intervention de dépannage.
■ Un disjoncteur est-il ouvert ou un fusible grillé?
■ La porte est-elle bien fermée et enclenchée?
■ Le programme a-t-il été correctement sélectionné pour que le lave-vaisselle puisse se mettre en marche?
■ L'arrivée d'eau est-elle ouverte?
Si aucune de ces solutions ne fonctionne, consulter les coordonnées indiquées dans le guide de démarrage rapide.
eConseils supplémentaires
Prévoir des durées de séchage plus longues. La durée d'exécution des programmes de votre nouveau lave-vaisselle est d'environ 2 à 5 heures par charge, mais il utilise presque 40 % moins d'énergie que des modèles plus anciens. Conçu pour une faible consommation d'ensemble avec un moteur à faible consommation d'énergie, votre lave-vaisselle lave plus longtemps pour garantir un lavage d'exception. Certains modèles sont dotés d'un capteur optique de niveau d'eau; pour ces modèles, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La sélection de certaines options peut entraîner l'allongement de la durée du programme et mener à une durée totale de plus de 3 heures et demie.
L'agent de rinçage est essentiel pour un séchage satisfaisant : Afin d'obtenir un bon séchage et pour limiter l'accumulation de dépôts d'eau dure, ce lave-vaisselle est conçu pour être utilisé avec un agent de rinçage. Les lave-vaisselle éconergiques consomment moins d'eau et d'énergie. Ils dépendent donc de l'effet « nappe d'eau » d'un agent de rinçage pour fournir un bon séchage.
Il est possible que le témoin lumineux Start/Resume (mise en marche/reprise) clignote :
Lorsque l'on appuie sur Start/Resume (mise en marche/reprise), refermer la porte dans les 3 secondes qui suivent. Si l'on ne ferme pas la porte dans les 3 secondes qui suivent, le témoin lumineux Start/Resume (mise en marche/reprise) continue de clignoter jusqu'à ce que l'on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l'ajout d'un plat au cours d'un programme.)
Témoin d'état avant :
Pour les lave-vaisselle munis d'un témoin d'état sur la porte avant, le témoin s'allume lorsque le programme est en marche et reste allumé jusqu'à la fin du programme (ceci comprend la partie séchage du programme) ou que le programme soit annulé. Le témoin lumineux avant s'éteint lorsque le programme est terminé ou annulé.
