Type de produit	Lave-vaisselle encastrable
Marque	Amana
Modèle	ADB1400AMS
Alimentation électrique	120 V ~ 60 Hz, 15 ou 20 A
Dimensions (H x L x P)	864 mm x 600 mm x 600 mm (approx.)
Poids	55 kg (approx.)
Capacité	12 couverts
Nombre de programmes	Plusieurs cycles de lavage
Fonction de séchage	Oui, avec option séchage économique
Capteur de niveau d'eau	Oui (sur certains modèles)
Matériau de la cuve	Acier inoxydable
Type d'installation	Encastrable
Raccordement eau	Eau chaude uniquement
Pression d'eau requise	20 à 120 psi (138 à 827 kPa)
Température d'eau recommandée	49 °C (120 °F) à l'entrée
Longueur max tuyau de vidange	3,7 m (12 pi)
Type de détergent	Pastilles, poudre ou liquide pour lave-vaisselle
Agent de rinçage	Recommandé pour un séchage optimal
Nettoyage du filtre	Filtre amovible, nettoyage mensuel recommandé
Sécurité	Mise à la terre, arrêt automatique, verrouillage porte
Pièces détachées	Disponibles auprès du fabricant

FOIRE AUX QUESTIONS - ADB1400AMS AMANA

Comment installer correctement le lave-vaisselle Amana ADB1400AMS ?

L'installation doit respecter les codes locaux. Utilisez les outils listés dans le manuel (clé, tournevis, niveau). Assurez-vous d'une alimentation 120 V, 15/20 A, d'une arrivée d'eau chaude, et d'une évacuation. Fixez l'appareil au comptoir ou aux côtés de l'armoire. Consultez la section "Instructions d'installation" pour chaque étape.

Comment nettoyer le filtre du lave-vaisselle ?

Tournez le filtre supérieur d'un quart de tour dans le sens antihoraire et soulevez-le. Séparez le filtre supérieur en le détachant avec précaution. Rincez les filtres sous l'eau courante, utilisez une brosse douce si nécessaire. Ne jamais utiliser de brosse métallique. Remontez en ordre inverse.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que le disjoncteur n'est pas ouvert et que le fusible n'a pas sauté. Assurez-vous que la porte est bien fermée et enclenchée. Vérifiez que le programme est sélectionné correctement et que l'arrivée d'eau est ouverte. Si le voyant Start/Resume clignote, appuyez à nouveau sur le bouton.

Quel type de détergent utiliser ?

Utilisez des détergents et agents mouillants recommandés pour lave-vaisselle (pastilles, poudre ou liquide). Pour un meilleur séchage, utilisez un agent de rinçage. Les pastilles prémensurées de qualité sont recommandées.

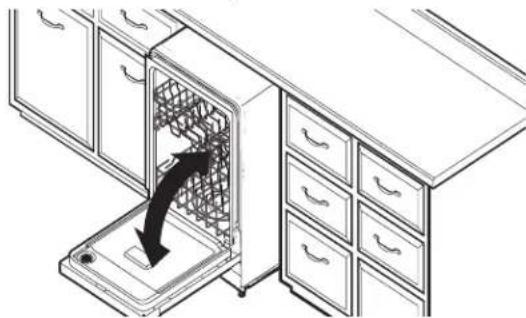

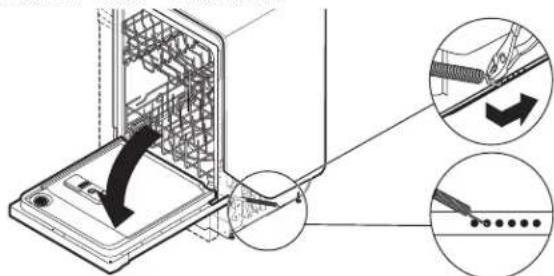

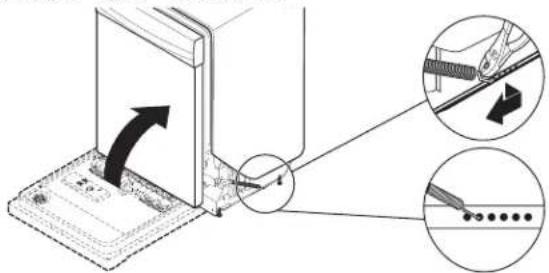

Comment régler la tension des ressorts de la porte ?

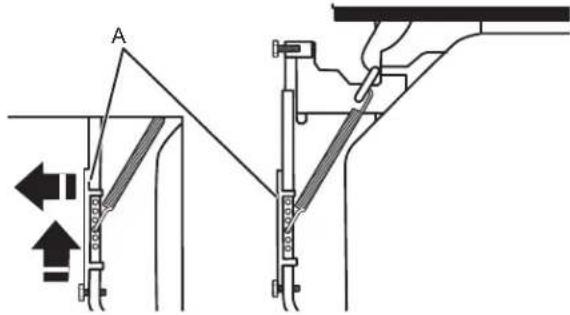

Si la porte se ferme trop vite, déplacez l'extrémité des ressorts vers l'avant du lave-vaisselle. Si elle s'ouvre d'elle-même, déplacez l'extrémité vers l'arrière. Les ressorts doivent être placés dans les mêmes encoches à gauche et à droite.

Puis-je utiliser du vinaigre pour nettoyer l'intérieur ?

Oui, occasionnellement. Versez 2 tasses (500 ml) de vinaigre blanc dans un récipient lavable au lave-vaisselle, placez-le dans le panier inférieur et lancez un cycle complet avec séchage à l'air, sans détergent. Attention : le vinaigre est un acide, une utilisation trop fréquente pourrait endommager l'appareil.

Comment raccorder le tuyau de vidange à l'évier ?

Branchez le tuyau d'évacuation au raccord T de l'évier ou au broyeur à déchets, en amont du siphon, à au moins 20 po (508 mm) du sol. Utilisez les brides fournies. Si nécessaire, un brise-siphon peut être ajouté. Suivez les options A à D décrites dans le manuel.

Quelle est la pression d'eau requise pour le lave-vaisselle ?

La pression d'eau recommandée est de 20 à 120 psi (138 à 827 kPa). Utilisez un tube de cuivre de 3/8 po (9,5 mm) ou un tuyau flexible tressé. Un robinet d'arrêt manuel doit être présent sous l'évier.

Comment brancher le cordon d'alimentation électrique ?

Utilisez un cordon d'alimentation homologué UL pour lave-vaisselle. Acheminez le cordon dans le serre-câbles du boîtier de connexion. Connectez le fil vert/jaune à la vis de mise à la terre, le noir au noir, le blanc au blanc. Refermez le couvercle. Ne branchez sur la prise que lorsque l'installation est terminée.

Que faire en cas de fuite d'eau ?

Fermez immédiatement l'arrivée d'eau au robinet d'arrêt. Déconnectez l'alimentation électrique. Vérifiez les raccords d'arrivée d'eau et de vidange. Assurez-vous que le tuyau de vidange n'est pas obstrué. Inspectez les joints de la porte. Si la fuite persiste, contactez un technicien qualifié.

MODE D'EMPLOI ADB1400AMS AMANA

Instructions d'entretien pour l'utilisateur 283

EXIGENCES D'INSTALLATION 29

Outils et pièces 29

Exigences d'emplacement 31

Dimensions de l'ouverture de l'armoire 32

Exigences d'évacuation 32

Spécifications de l'alimentation en eau 32

Spécifications électriques 32

INSTRUCTIONS D'INSTALLATION 33

Avant de commencer 33

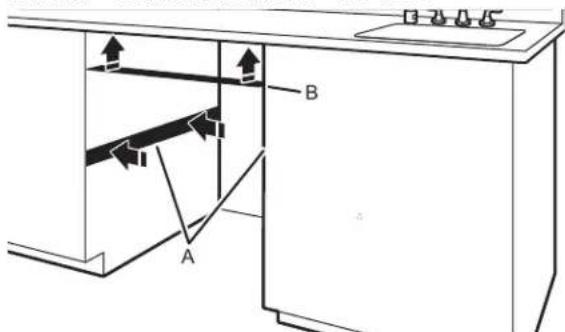

Préparation de l'emplacement - nouvelles unités 34

Installer la barrière anti-humidité en option (récommandée pour les comptoirs en bois) 34

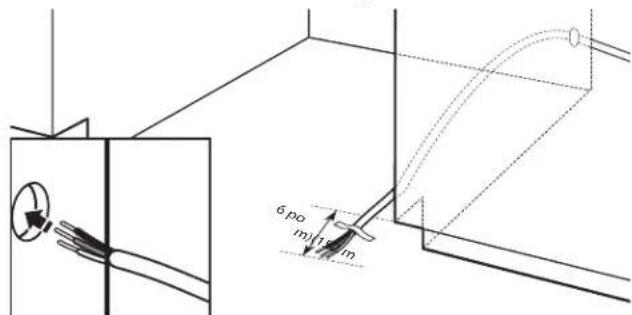

Raccordement électrique. 35

Préparation du lave-vaisselle 35

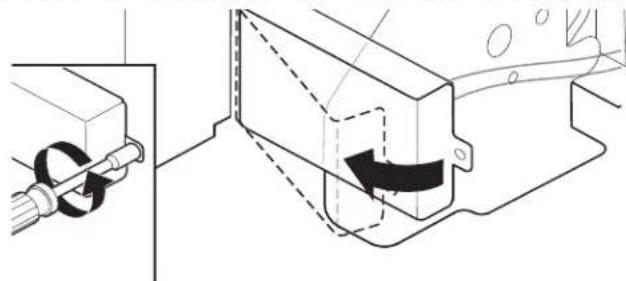

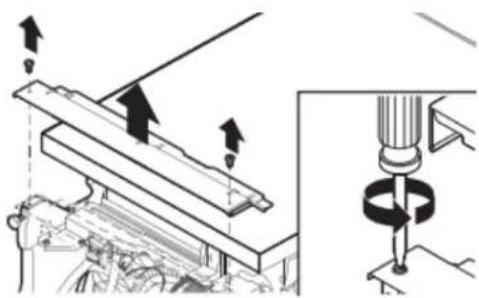

Retrait du panneau d'accès 36

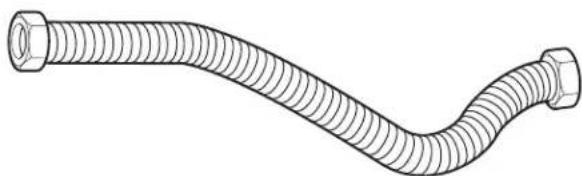

Branchement de l'arrivée d'eau à la valve de distribution 37

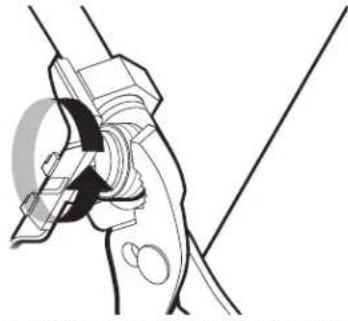

Branchement du tuyau de distribution à la valve de distribution 38

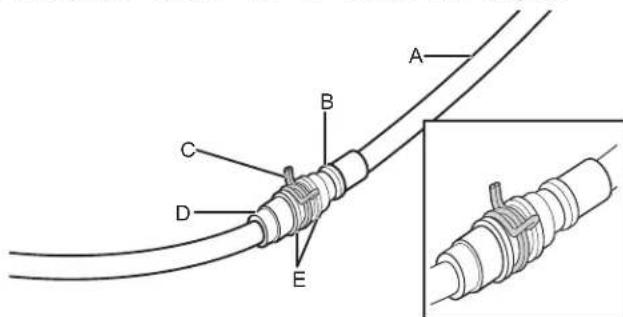

Raccord du tuyau de vidange 38

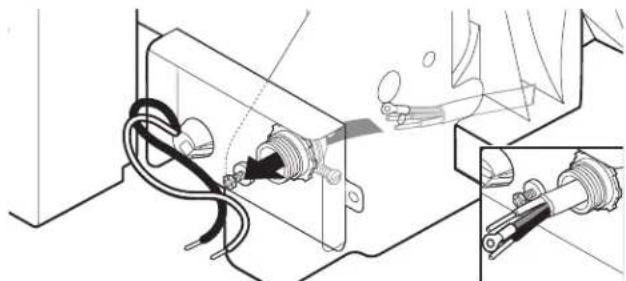

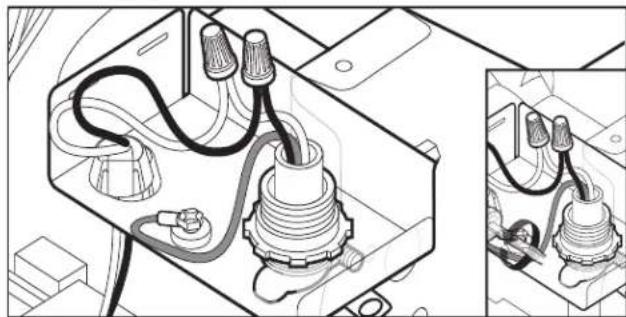

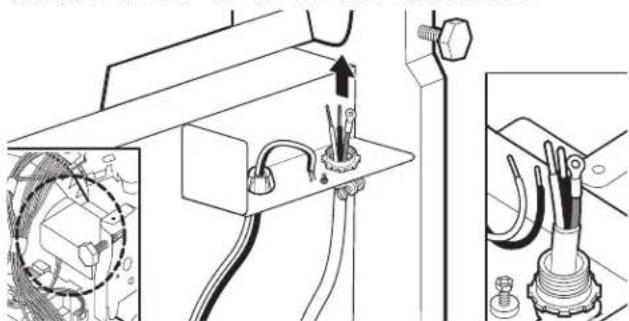

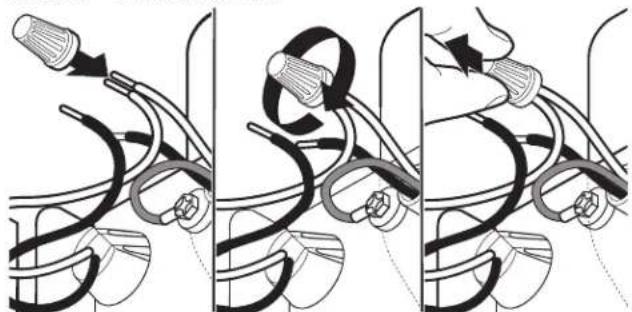

Branchement du câble électrique 39

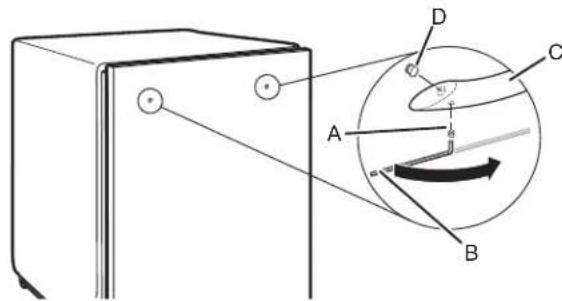

Installer la poignée de porte (sur certains modèles) 40

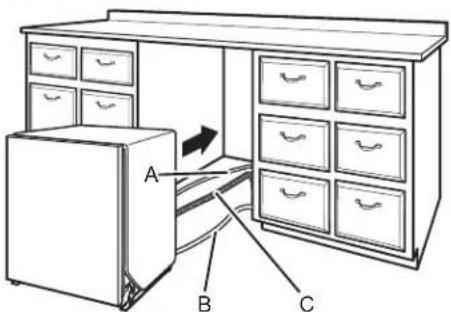

Placer le lave-vaisselle dans l'armoire 41

Choix de l'option de fixation 42

Vérification finale de l'installation 43

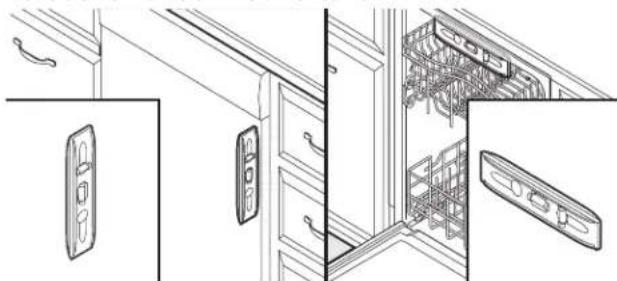

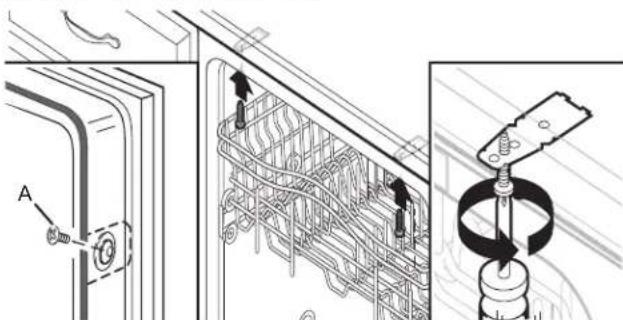

Fixation du lave-vaisselle dans l'ouverture d'encastrement

de l'armoire 44

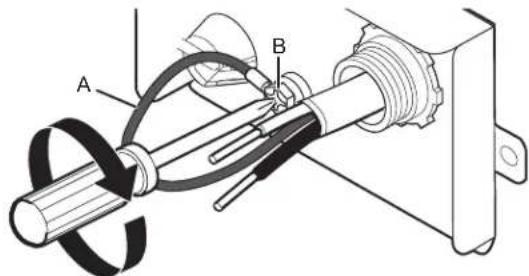

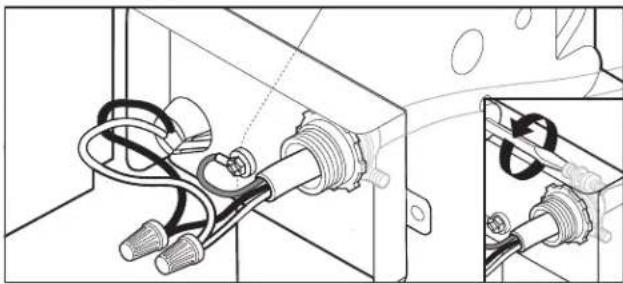

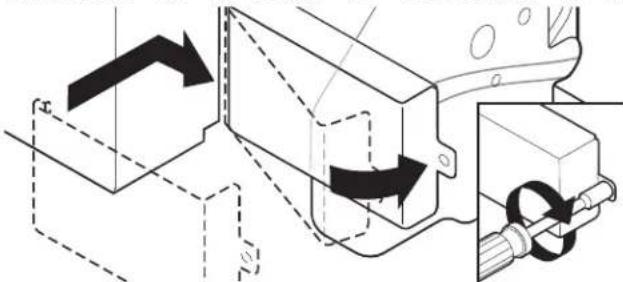

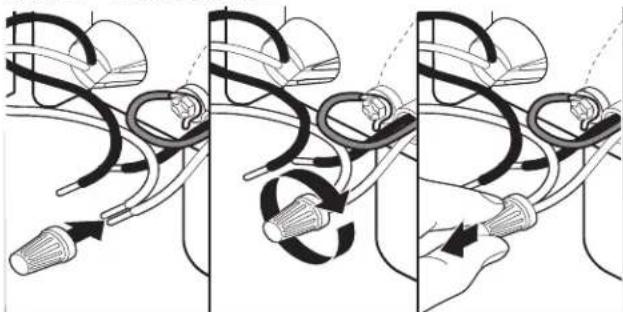

Méthode de raccordement direct 45

Branchement de l'arrivée d'eau au robinet d'arrêt de la

maison 46

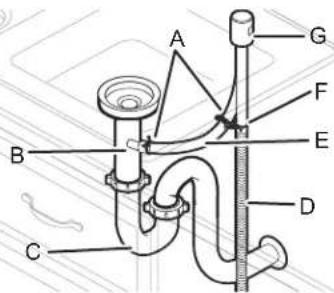

Raccordement du tuyau de vidange 46

Fin de l'installation 49

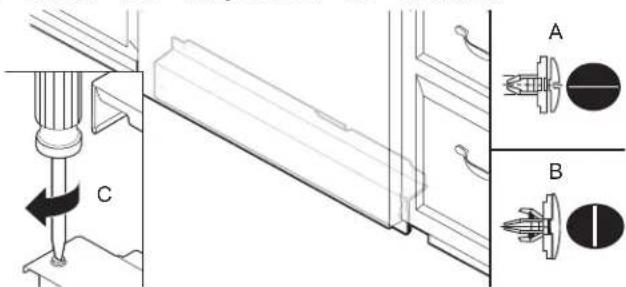

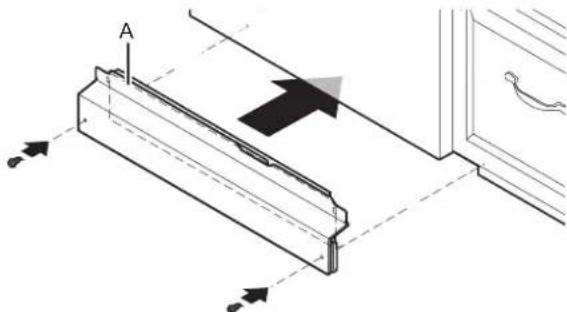

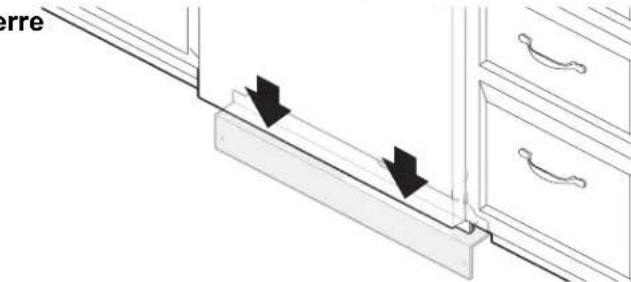

Installation du panneau d'accès 49

Contrôle du fonctionnement 50

Si le lave-vaisselle ne fonctionne pas 50

Conseils supplémentaires 50

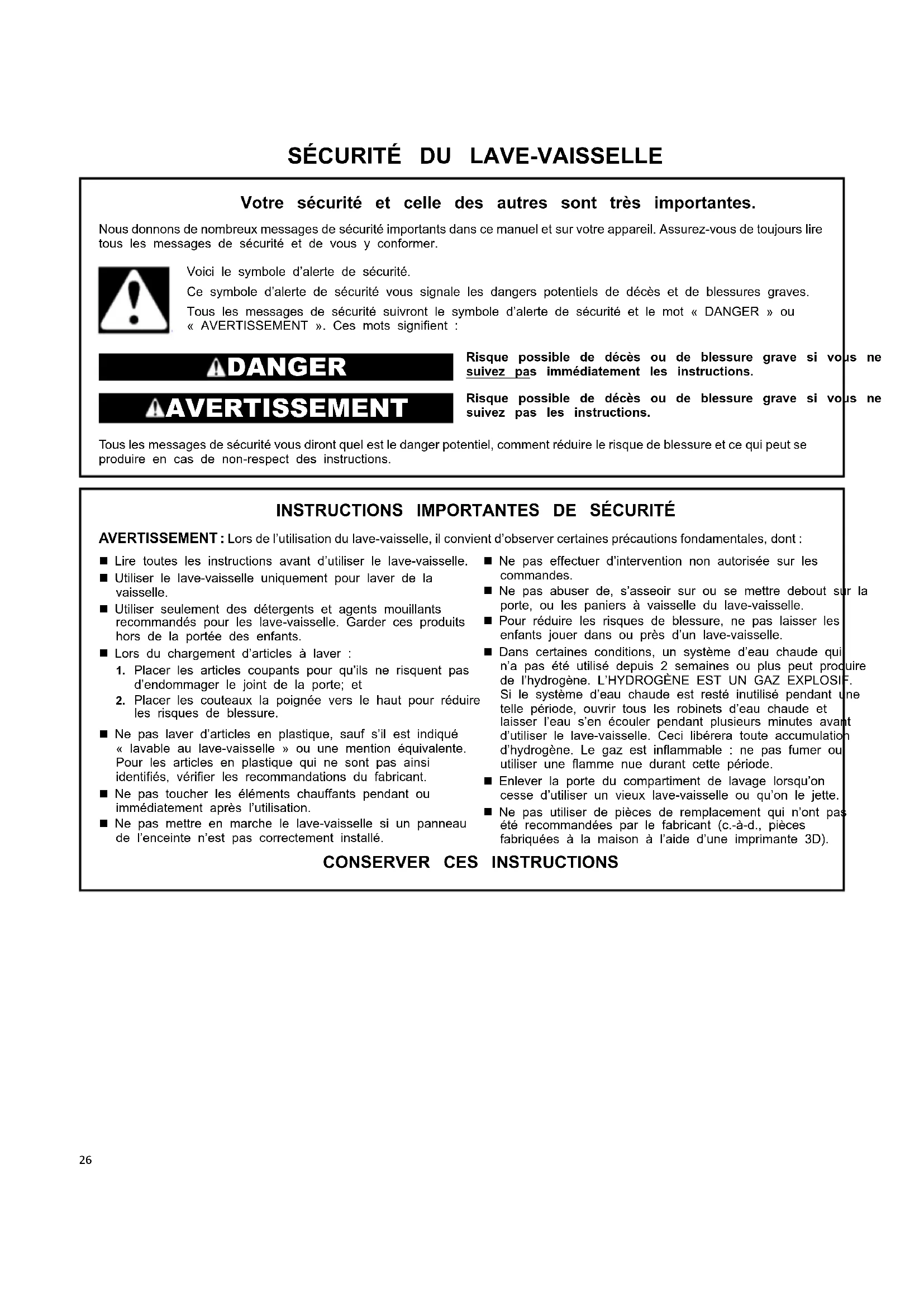

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots significent :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Instructions importantes de sécurité

AVERTISSEMENT : Lors de l'utilisation du lave-vaisselle, il convient d'observer certaines précautions fondamentales, dont :

Lire toutes les instructions avant d'utiliser le lave-vaisselle. Utiliser le lave-vaisselle uniquement pour laver de la vaisselle. Utiliser seulement des détergents et agents mouillants recommandés pour les lave-vaisselles. Garder ces produits hors de la portée des enfants. Lors du chargement d'articles à laver :

1. Placer les articles coupants pour qu'ils ne risquent pas d'endommager le joint de la porte; et
2. Placer les couteaux la poignée vers le haut pour réduire les risques de blessure.

Ne pas laver d'articles en plastique, sauf s'il est indiqué « lavable au lave-vaisselle » ou une mention équivalente. Pour les articles en plastique qui ne sont pas ainsi identifiés, vérifier les recommendations du fabricant. - Ne pas toucher les éléments chauffants pendant ou immédiatement après l'utilisation. Ne pas mettre en marche le lave-vaiselle si un panneau de l'enceinte n'est pas correctement installé.

• Ne pas effectuer d'intervention non autorisée sur les commandes. Ne pas abuser de, s'asseoir sur ou se mettre ABOUT sur la porte, ou les paniers à vaiselle du lave-vaiselle. Pour réduire les risques de blessure, ne pas laisser les enfants jouer dans ou près d'un lave-vaisselle.
• Dans certaines conditions, un système d'eau chaude qui n'a pas eté utilisé depuis 2 semaines ou plus peut produit de l'hydrogène. L'HYDROGENE EST UN GAZ EXPLOSIF. Si le système d'eau chaude est resté inutilisé pendant une telle période, ouvr tout les robinets d'eau chaude et laisser l'eau s'en écouler pendant plusieurs minutes avant d'utiliser le lave-vaiselle. Ceci libérera toute accumulation d'hydrogène. Le gaz est inflammable: ne pas fumer ou utiliser une flamme neue durant cette période. Enlever la porte du compartment de lavage lorsqu'on cesse d'utiliser un peux lave-vaiselle ou qu'on le jette. Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).

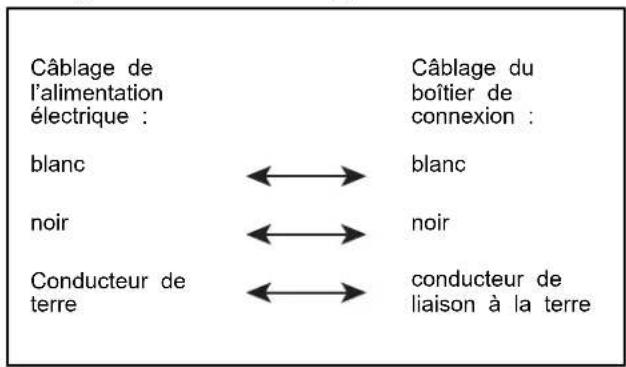

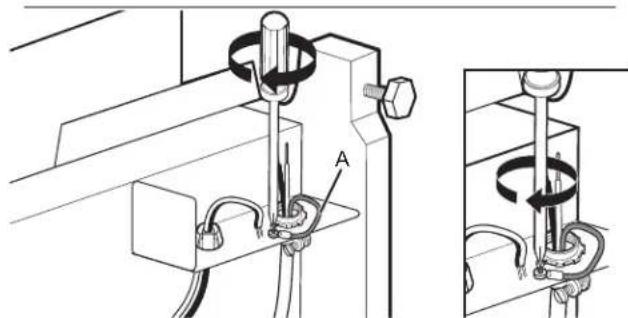

Instructions de liaison à la TERRE

Pour un lave-vaisselle avec liaison à la terre et coudulter un electricien ou un représentant de service qualifié en cas de doute quant à la qualité de la liaison à la terre ou lave-vaisselle. Ne pas modifier la fiche fournie avec ce lave-vaisselle; si elle ne correspond pas à la prise de sortie, faire installer une prise appropriée par un electricien qualifié. électrique un itinétaire d'évacuation de moindre résistance. Pour un lave-vaisselle branché en permanence : Le lave-vaisselle est doté d'un cordon electrique compteant Le lave-vaisselle doit être raccordé à un système de cablage un conducteur de mise à la terre d'équipement et une fiche permanent en métal relié à la terre; si ce n'est pas le cas, un conducteur de mise à la terre d'équipement doit être en branchée à une prise de courant appropriée, bien installée fonction avec les conducteurs de circuit et raccordes à la borne de mise à la terre d'équipement ou la borne sur le règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causer un risque de décharge électrique.

CONSERVER CES INSTRUCTIONS

Averagement

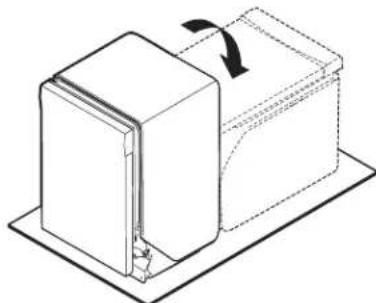

Risque de basculement

Ne pas utiliser le lave-vaiselle jusqu'à ce qu'il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

Entretien et réparation lave-vaisselle

Pour réduire le risque de dommages matériels durant les vacances ou une période d'inutilisation prolongée

Nettoyage de l'extérieur

Nettoyer l'extérieur du lave-vaisselle seulement avec un chiffon doux et humide et un détergent doux. Si le lave-vaisselle possède une surface extérieure en acier inoxydable, il se peut que cette surface soit recouverte d'une pellicule résistante aux traces de doigts. Ne pas utiliser de produits nettoyants abrasifs sur la surface extérieure du lave-vaisselle.

Nettoyage et entretien de l'intérieur

Plusieurs détergents peuvent laisser des taches ou résidus. Blanc est très facile de retarder et d'entretenir les filtres. Le tableau ci-dessous indique la fréquence de nettoyage recommandée.

résidus peuvent devenir indésirables et nuire au bon fonctionnement du lave-vaisselle. Utiliser un produit comme le nettoyant pour lave-vaisselle affresh peut aider à éliminer ces résidus. Une utilisation mensuelle du nettoyant pour lave-vaisselle affresh est recommandée pour aider à entretenir le lave-vaisselle. Suivre les indications sur l'emballage.

Il est aussi possible d'effectuer un rincage au vinaigre pour éliminer les résidus blancs. Cependant, le vinaigre est un acide ; son utilisation trop fréquente pourrait endommager le lave-vaisselle.

Verser 2 tasses (500 ml) de vinaigre blanc dans un verre ou un tasse à mesurer livable au lave-vaisselle et placer le contenant dans le panier inférieur (ne pas verser le vinaigre dans le fond (lave-vaisselle). Faire executer au lave-vaisselle un programme de lavage complet avec séchage à l'air ou une option de séchage économique. Ne pas utiliser de détergent. Le vinaigre se mélangera à l'eau de lavage.

REMARQUE : Nous recommandons des pastilles ou des sachets de détergent prémesurés de grande qualité, ainsi que de l'agent anticalcique pour effectuer le nettoyage du lave-vaisselle et pour une optimisation quotidienne.

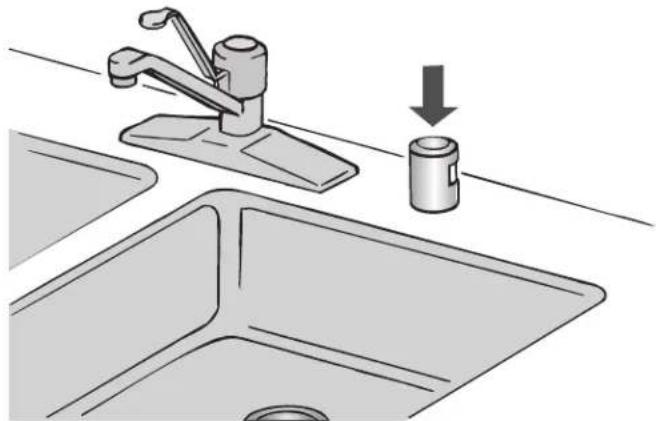

Inspecter et nettoyer le dispositif anti-refoulement, le cas échéant si le lave-vaisselle ne se vidange pas correctement.

Intervalles de nettoyage recommends pour le nettoy du filtré
Nombre de charges par semaine et	Si les plats ne sont que gratés avant le chargement*	Si les plats sont gratés et rincés avant le chargement	Si les plats sont lavés avant le chargement
8-12 Tous les e	deux mois	Tous les quatre mois	Une fois par an
4-7 Tous les du	deux mois	Une fois par an	Une fois par an
1-3 Deux fois	par an	Une fois par an	Une fois par an

Conseil du fabricant : Ceci permet d'économiser l'eau et l'énergie utilisées pour la préparation des plats. Cela aide à épargner également du temps et des efforts.

Eau très dure

Si l'eau du domicile est très dure (au-delà de 15 grains), nettoyer le filtre au moins une fois par mois. L'accumulation de résidus blancs dans le lave-vaisselle est le signe d'une eau dure. Pour des conseils sur l'élimination des taches, voir la section « Dépannage »

REMARQUE : Les références en ligne se trouvent dans le guide de démarrage rapide.

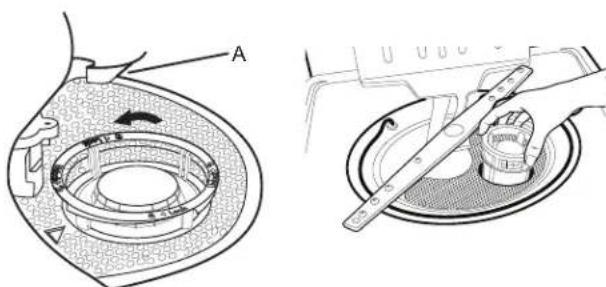

Instructions de retrait du filtre

1. Tourner le filtre supérieur d'un quart de tour dans le sens antihoraire et le soulever.
2. Séparer le filtre supérieur en le détachant avec précaution.
3. Nettoyer les filtres comme indiqué.

A. Patte de positionnement

Taffresh est une marque déposée de Whirlpool, E.-U.

Instructions de nettoyage

IMPORTANT : Ne pas utiliser de Brosse métallique, de tampon à recycler, ou d'objets similaires, car ils peuvent endommager les filtres.

Rincer le filtre sous l'eau courante jusqu'à ce que la plupart des saletés soient éliminées. Si l'on remarque la présence de saletés ou de dépôts de calcaire causés par l'eau dure difficiles à éliminer, l'emploi d'une brosse douce sera peut-être nécessaire.

Mètre-ruban ou règle Clé ouverte de 5/8 po (16 mm)

Outils et pièces

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils requis :

Pince Tournevis à tête plate

Tournevis à tête cruciforme Couteau utilisé

Tourne-écrou ou clé à douille Petit niveau de 5/16 po (8 mm) et 1/4 po (6,35 mm) Clé à molette de 10 po (254 mm) avec ouverture jusqu'à 11/8 po (29 mm) Torx+T20 et, si des panneaux avant personnalisés sont installés, Torx T15+ tournevis

Autres articles utiles pouvant être nécessaires :

Lampe de poche Plat peu profond

Serviette de bain Ruban de masquage ou ruban adhésif

TORX, T20 et T15 sont des marques déposées de Acument Intellectual Properties, LLC.

Pièces fournies

Brides pour tuyau de décharge Tuyau d'évacuation (2) (1 grosse/rouge et 1 petite/verte)

Tournevis cruciforme no 1 1/2 po (12,7 mm) (2)

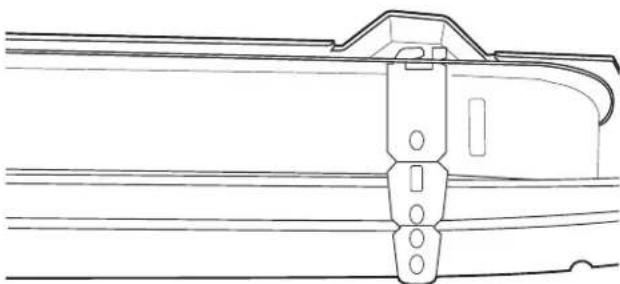

Supports de fixation (au-dessous du comptoir) (2)

S'assurer que toutes ces pièces sont comprises avec le sachet de documentation.

Poignée de porte (sur certains modèles)

Ruban de barrière anti-humidité

REMARQUE: Du ruban de barrière anti-humidité est recommandé si le lave-vaisselle est installé sous un comptoir de cuisine en bois.

Ensemble de panneaux latéraux

Pour fermer le côté du lave-vaisselle lorsqu'il est installé à l'extrémité de l'armoire (le numéro de pièce Whirlpool varie en fonction de la couleur).

Nous contacter au numéro sans frais ou visiter notre page Web dont l'adresse figure dans le guide de démarrage rapide pour des informations sur les accessoires optionnels.

Première installation

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section « Spécifications électrolytes ». Il est recommandé de faire réaliser tous les raccordements électrolytes par un électricien qualifié/agréé.

Outillage supplémentaire nécessaire :

Petit coupe-tube Prince à dénuder

Avec scie-cloche de 1/2 po (12,7 mm), 3/4 po (19 mm) et 112 po (38,1 mm)

Pièces supplémentaires nécessaires (non fournies) :

Raccord de tuyau coude à de 3/4 po (19 mm) x 3/8 po (9,5 mm) d'extrémité de compression avec joint caoutchouc (nécessaire pour raccorder correctement la canalisation d'eau du domicile au lave-vaisselle)

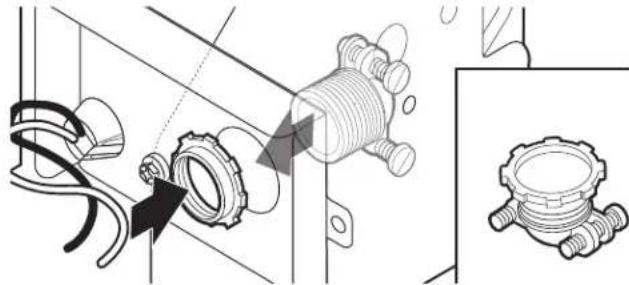

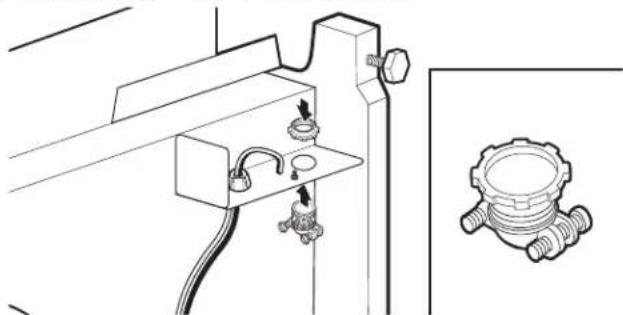

Serre-cables métallique pour câblage du domicile qui convient à l'orifice de 7/8 po (22 mm) (nécessaire pour raccorder correctement le câble du domicile au boîtier de connexion du lave-vaisselle)

REMARQUE : Utiliser seulement : Droit : No de pièce Whirlpool 4317824, : Référence Whirlpool W10278923RP

Remarques :

• Confirmer une connexion correcte pour connecter le calibre du câblage du domicile au câblage de calibre 16 du lave-vaisselle.

Utiliser seulement : Droit : No de pièce Whirlpool 4317824, : Référence Whirlpool W10278923RP

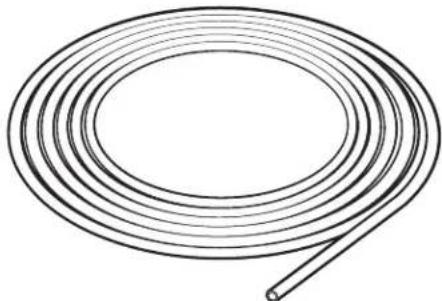

Tube de cuivre (diamètre externe de 3/8 po [9,5 mm] suggéré) ou ensemble de canalisation d'arrivée d'eau flexible à tresse d'acier.

Bride à vis1/2po à 2 po (38 mm à 50 mm) (maximum 3)

Plus long tuyau de vidange optionnel d'une longueur maximale de 12 pi (3,7 m) REMARQUE: Doit être conforme à toutes les normes de test AHAM/IAPMO, venir à des raccordements de vidange de 1 po (25 mm) et être résistant à la chaleur et aux détergents.

REMARQUE : S'assurer d'acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.

REMARQUE: Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

Élément pour armoire

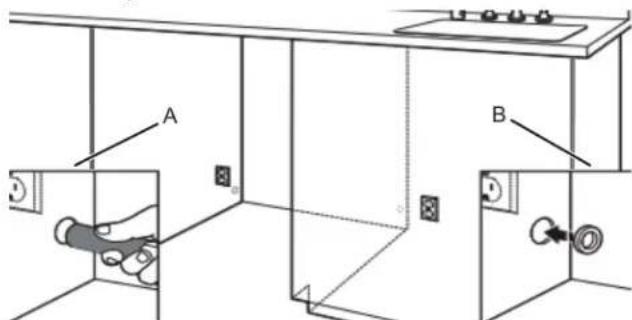

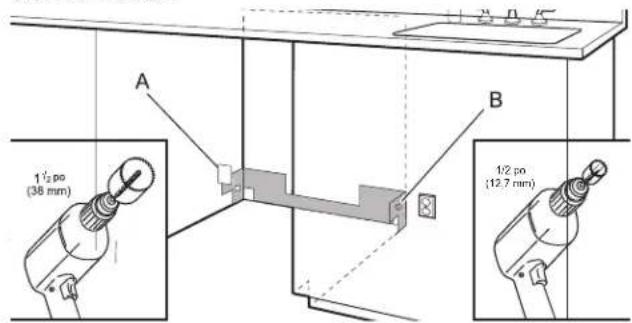

Pour trou de 1/2 po (38 mm) dans l'armoire

REMARQUE : Nécessaire les armoires métalliques

Ensemble du cordon d'alimentation

L'ensemble comprend habituellement un cordon d'alimentation, un serre-câbles métallique, un œillet et des connecteurs de fils. (Droit : No de piece Whirlpool 4317824, : No de piece Whirlpool W10278923RP). Pour s'assurer d'installer l'appareil correctement, consulter les instructions d'installation fournies avec l'ensemble.

REMARQUE : S'assurer d'acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.

Exigences d'emplacement

L'appareil doit être entièrement encastré (sur le dessus, les côtés, l'arrière et au sol) lors de l'installation. Un ensemble de panneaux latéraux est disponible chez votre marchand pour l'installation du lave-vaisselle à l'extrémité d'une rangée d'armoires.

Une barrière anti-humidité en option est également disponible pour l'installation sous un plan de travail en bois.

Inspecter l'emplacement d'installation du lave-vaisselle. Il doit comporter les caractéristiques suivantes :

Accès facile pour chargement et déchargement de la vaisselle. Dans le cas de l'installation dans un angle, on doit pouvoir établir un dégagement de 2 po (51 mm) ou plus entre le côté de la porte du lave-vaisselle et le mur ou l'armoire. - Facilité d'accès aux canalisations d'eau et évacuation et à la source d'électricité :

• Une source d'électricité avec liaison à la terre est nécessaire.
• Ce lave-vaisse est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.
• Veiller à ce que les canalisations d'eau et d'évacuation et les câbles électriques se trouvent dans les limites de la zone marquée en gris illustrée dans la section "Dimension de l'ouverture de l'armoire".
• Ne pas placer de canalisation d'évacuation, canalisation d'eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou les moteurs du lave-vaisselle.
• Protégez le lave-vaisselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

REMARQUE : "Si le lave-vaisselle ne doit pas être utilisé pendant une période prolongée ou s'il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent."

• S'il est installé dans une nouvelle construction, enlever tout débris de l'arrêtée d'eau avant de la brancher à la valve de distribution. Les débris qui ne sont pas enlevés de l'eau pourraient obstruer le filtre de la valve de distribution.

Une ouverture carrée offrant l'esthétique appropriée et permettant un fonctionnement correct. La façade des armoires perpendiculaire au plancher. Un plancher de niveau.

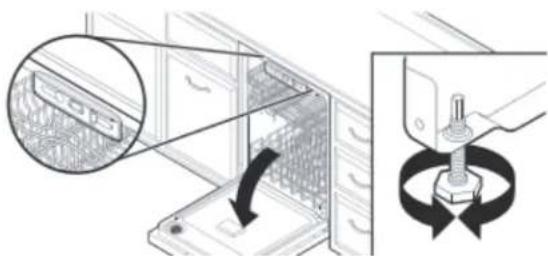

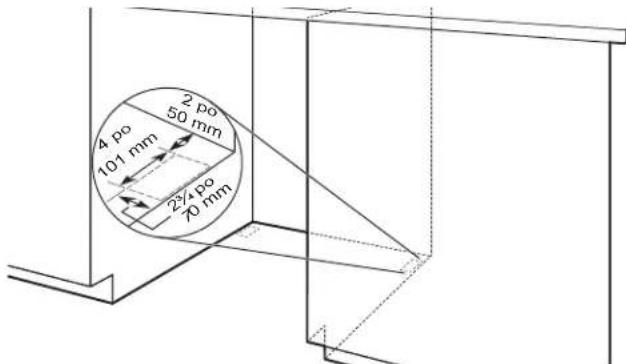

Conseil utile : S'il y a un écart de niveau sur le plancher entre l'avant et l'arrière de l'emplacement d'installation, il pourrait être nécessaire d'utiliser des cales pour établir l'aplomb du lave-vaiselle.

REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaiselle, les cales doivent être solidement fixées au plancher.

• À l'emplacement d'installation du lave-vaiselle, on doit pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher. Ne pas installer le lave-vaiselle par-dessus un tapis.

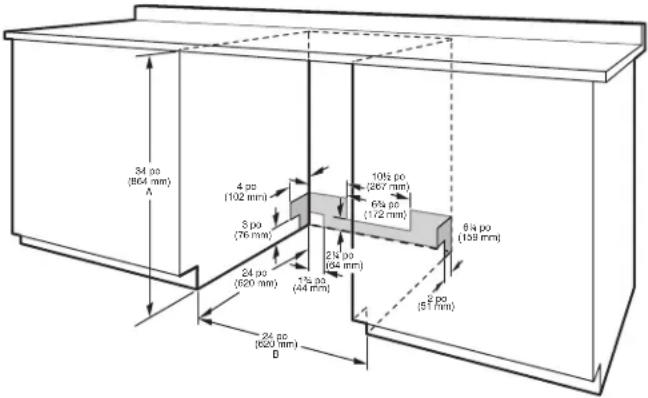

Dégagements

Vérifier que toutes les surfaces n'ont aucune asperité qui empêcherait l'installation du lave-vaisselle.

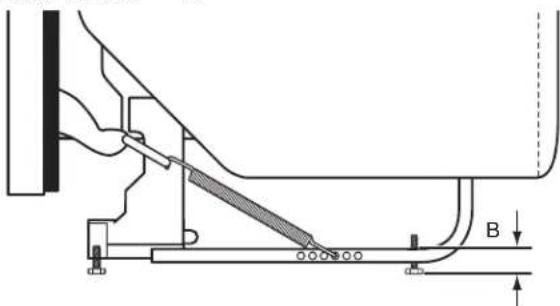

A. Mesure depuis le point le plus bas de la face inférieure du comptoir. Cette dimension peut être réduite à 30 (851 mm) en retirant les roulettes du lave-vaisselle et en perforant l'isolant (la plaque d'insonoration) de l'appareil. B. Dimension minimale mesurée au point le plus étroit de l'ouverture.

REMARQUE : Les zones grisées des parois de l'armoire indiquent les endroits où les raccordements électriques peuvent être installés.

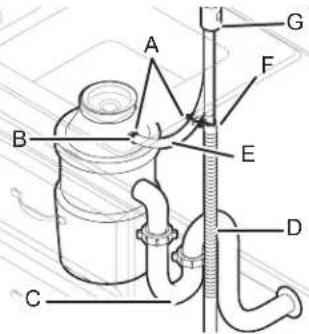

Exigences d'évacuation

• Un tuyau d'évacuation neuf est fourni avec le lave-vaiselle. S'il le tuyau d'évacuation n'est pas suffisamment long, utiliser un tuyau d'évacuation neuf d'une longueur maximale de 12 pi (3,7m) satisfaisant à toutes les normes de test AHAM/IAPM en vigueur, qui soit résistant à la chaleur et au détergent et convienne au raccord d'évacuation de 1 po (25 mm) du lave-vaiselle.

REMARQUE : Ne pas raccorder plusieurs tuyaux de vidange

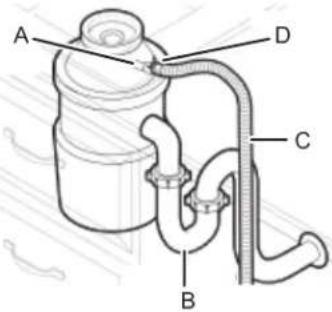

Veiller à raccorder le tuyau d'évacuation à la canalisation de l'égout en T ou au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins 20 po (508 mm) au-dessus du sol. On commande de lover le tuyau d'évacuation et de le fixer solidement sur la face inférieure du comptoir ou de le raccorder à un dispositif de brise-siphon. Utiliser un dispositif de brise-siphon si le tuyau d'évacuation est raccordé au circuit de plomberie du domicile à moins de 20 po (508 mm) au-dessus du sous-plancher ou du plancher.

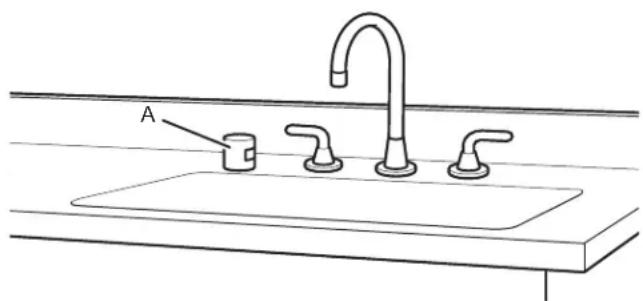

A. Brise-siphon

Si nécessaire, le dispositif de brise-siphon doit être installé conformément aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d'égout en T ou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire. Utiliser des raccords de canalisation d'évacuation de diamètre intérieur de 1/2 po (12,7 mm) minimum.

Spécifications de l'alimentation en eau

• Ce lave-vaisse est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude. Une canalisation d'eau chaude, sous pression de 20 à 120 lb/pa (138 à 827 kPa), peut être inspectée par un plombier certifié.
• Température de 120 °F (49 °C) à l'entrée du lave-vaisse. Tube de cuivre de 3/8 po (9,5 mm) de diamètre externe avec raccord de compression ou canalisation d'alimentation en eau flexible à tresse d'acier.

REMARQUE : L'emploi d'un tuyau de plastique d'un minimum de 1/2 po (12,7 mm) n'est pas recommandé.

Raccord coude à avec raccord de tuyau de 3/4 po (19 mm) et rondelle de caoutchouc. Ne pas souder a moins de 6 po (152 mm) de l'électrovanne d'admission d'eau. S'il est installé dans une nouvelle construction, vous assurer que l'entrée d'eau de la maison a été nettoyée avant d'effectuer le branchement au lave-vaisselle pour en enlever les débris possibles.

SREMARQUE : S'il remplace un lave-vaisselle existant, il est recommandé d'installer une nouvelle entree d'eau et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle.

S'assurer que le raccordement électrique est adéquat et conforme au code national de l'électricité, ANSI/NFPA 70 - dernière édition, et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire gratuit des normes des codes ci-dessus, contacter :

■ Alimentation de 120 V CA à 60 Hz et protégée par un fusible de 15 ou 20 A. Conducteurs de cuivre uniquement. - Un maximum de deux conducteurs d'alimentation (calibre 12 AWG maximum) plus un conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Nos recommandations :

L'utilisation d'un fusible ou disjoncteur temporisé.

Specifications du circuit :

Le lave-vaiselle peut être installé sur le même circuit que le broyeur à déchets en s'assurant que ce circuit ne dépasse pas la charge nominale et qu'il respecte les normes et codes dont, mais ne se limitant pas, au code national de l'électricité, ANSI/NFPA 70 - dernière édition. Aucun autre raccordement électrique que ceux des conducteurs d'alimentation et de mise à la terre du lave-vaiselle ne peuvent être effectués à l'intérieur du boîtier de connexion du lave-vaiselle.

Pour le raccordement du lave-vaiselle avec cordon d'alimentation électrique :

Utiliser un cordon d'alimentation (homologation UL) conçu pour utilisation avec un lave-vaiselle. Voir la section « Outils et pièces » pour les détails sur les pièces.

• Brancher l'appareil dans une prise à 3 alvéoles reliée à la terre. La prise doit être conforme à tous les codes et règlements locaux.

Pour le raccordement direct du lave-vaiselle :

Utiliser des conducteurs de cuivre gainés non métalliques ou blindés couples avec conducteur de liaison à la terre qui satisfont aux exigences de l'installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux.

Utiliser un serre-cables homologué UL ou CSA.

Instructions d'installation

Ouvrir lentement la porte du lave-vaisselle tandis qu'une autre personne saisit l'arrière du lave-vaisselle. Enlever le matériel d'expédition et le tuyau de vidange. Fermer la porte du lave-vaisselle; elle doit s'enclencher. REMARQUE: Chaque lave-vaisselle a été testé en usine en raison de ces tests, il est possible qu'il reste un peu d'eau dans la cuve du lave-vaisselle. - Observer les dispositions de tous les codes et règlements en vigueur. - Installer le lave-vaisselle conformément aux prescriptions des présentes instructions. L'installation doit être exécutée par un technicien qualifié. Le lave-vaisselle doit être installé conformément aux dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d'électricité.

L'installation ou le retrait de l'appareil doit se faire avec précaution afin de réduire le risque d'endommagement du cordon d'alimentation.

AVERTISSEMENT: Afin de réduire le risque d'incendie, d'électrocution ou de blessures corporelles, l'installateur doit s'assurer que le lave-vaisselle est complètement encastré au moment de l'installation.

Avant de commencer

1. Déconnecter la source de courant électrique. Interrompre l'alimentation électrique au niveau du tableau de distribution (fusible ou disjoncteur) avant d'installer le lave-vaisse.

2. Couper l'arrivée d'eau

Fermer l'approvisionnement en eau du lave-vaisse.

3. Emplacement des trous à pincer - nouvelle construction

A. Emplacement optionnel B. Emplacement souhaité

La prise d'alimentation de l'appareil doit être installée dans une armoire ou au mur adjacent, dans l'espace sous le comptoir où l'appareil sera installé.

REMARQUE : Consulter la section « Dimensions de l'emplacement d'installation » pour connaître l'emplacement exact des trous et les dimensions des zones grises.

Percer un trou de 1 / 2 po (38 mm) pour le tuyau de vidange sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau de vidange et de son emplacement de connexion.

Percer un trou de 1/2 po (12,7 mm) pour le tuyau d'arrivée d'eau sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau d'arrivée d'eau et de son emplacement de connexion.

Percer un trou de 1/2 po (38 mm) pour le câblage électrique sur le côté droit ou à l'arrière de l'armoire.

Barrière anti-humidité / cales en bois A. Installation des cales en bois B. Barrière anti-humidité

Veiller à ce que la zone se trouvant sous l'armoire soit propre et sèche avant d'installer la barrière anti-humidité. Ôter la protection de la barrière anti-humidité et appliquer la barrière sur le dessous du comptoir, le long de la rive avant du comptoir.

REMARQUE : Utiliser des cales en bois si la fixation de cote et l'espacement entre les côtés de l'armoire et du lave-vaiselle sont supérieurs à 1/2 po (12,7 mm) de chaque côté ou supérieur à la longueur des vis d'ancrage.

5. Surelever le plancher - ajouter des cales au besoin

Surelever le plancher : Si le plancher de la cuisine est plus élevé que le plancher de l'ouverture de l'armoire (par exemple, le carrelage du plancher de la cuisine n'arrive pas jusqu'à dans l'ouverture de l'armoire), ajouter des cales selon le besoin dans la zone indiquée pour placer le lave-vaiselle à une hauteur maximale de 34" (864 mm) sous le plan de travail.

REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaiselle, les cales doivent être solidement fixées au plancher.

4. Poncer pour obtenir des tours lisses

A. Armoire de bois B. Armoire métallique

Armoire de bois : Pincer le trou jusqu'à obtenir une surface lisse.

Armoire métallique: Couvrir le contour du trou avec l'écrit fourni avec l'ensemble du cordon d'alimentation. Voir la section « Outils et pièces » pour les détails sur les pièces.

Conseil utile : Le raccordement au lave-vaiselle sera plus facile si on achemine le câble par le côté droit de l'ouverture d'encastrement de l'armoire.

1. Si installé dans une ouverture du côté (851 mm)

Découper la plaque d'insonorisation le long des perforations pour une ouverture d'armoire d'une hauteur de 238 (851 mm). Pour les autres hauteurs d'ouverture d'armoire, ne pas découper.

Raccordement électrique

• Pour un raccordement direct, commencer à l'étape 7
• Pour un cordon d'alimentation, attendre jusqu'à l'étape
• Raccordement direct - position du câble

Passer le cable comme indiqué pour un raccordement direct. Acheminer le cable de l'alimentation électrique à travers le trou dans l'armoire. (Le cable doit dépasser par le côté avant droit de l'ouverture d'encastrement de l'armoire.) Fixer le cable au plancher avec du ruban adhésif dans la zone indiquée. Cela empêchera le cable de bouger lors du déplacement du lave-vaisselle dans l'ouverture de l'armoire.

REMARQUE: Si un vieux lave-vaiselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle.

Averagement

Risque de basculement

Ne pas utiliser le lave-vaisseau avant qu'il ne soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de cette instruction peut causer des blessures ou des coupures graves.

Averagement

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Placer le lave-vaisselle sur le dos

Risque de poids excessif

Conseil utile : Placer une feuille de carton sous le lave-vaisselle jusqu'à son installation dans l'ouverture d'encastrement de l'armoire pour éviter d'endommager le revêtement de sol.

À l'aide d'au moins deux personnes, saisir les côtes de l'encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.

Afin d'éviter d'érafler le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l'avoir recouvert d'une serviette au préalable.

REMARQUE: Sur certains modèles, une fois le lave-vaisselle sur le dos, tirer sur la poignée de porte pour l'enlever du panneau d'accès.

Retrait du panneau d'accès

• Pour les panneaux d'accès en plastique, continuer à l'étape 9
• Pour les panneaux d'accès en métal, continuer à l'étape 10

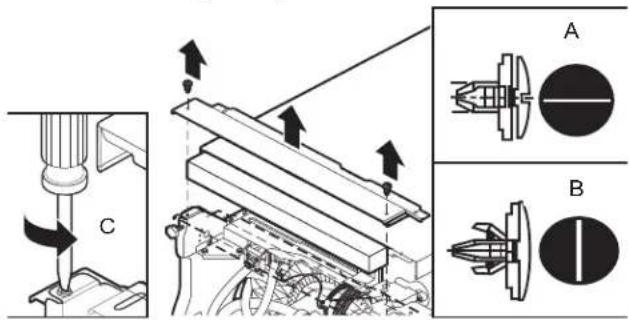

9. Panneau en plastique

A. Déverrouille C. 1 / 4 de tour

B. Verrouille

À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens antihoraire pour les déverrouiller. Passer à l'étape 12.

10. Panneau métallique

À l'aide d'un tourne-écrou de 1/4 po (6,35 mm) ou un tournevis à tête cruciforme, ôter les deux vis fixant le panneau d'accès au lave-vaiselle.

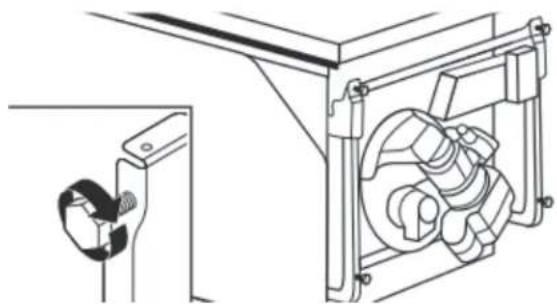

11. Mesure de l'ouverture d'encastrement

Mesurer la hauteur libre de l'espace d'installation, sous le comptoir. S'assurer de mesurer le point le plus bas sous le comptoir et le point le plus haut sur le sol.

Tableau de réglage de la hauteur du lave-vaisse
Hauteur de l'encastrement	Pieds avant - hauteur A	Pieds arrêté - hauteur B
33 1/2 po (851 mm)	3/8 po (9,8 mm)	Retirer les pieds et les cales d'espacement.
34 po (864 mm)	7/8 po (22 mm) 1	po (25,4 mm)
34 1/2 po (876 mm)	1 1/8 po (28,8 mm)	1 1/4 po (31,3 mm)

Pieds avant - A

Pieds arrière - B

Ajuster les pieds de nivellement avant et arrière à la même hauteur.

REMARQUE: Si la hauteur libre minimale de l'ouverture d'encastrement de l'armoire est inférieure à 3318 po (860 mm), on peut enlever les pieds de nivellement et cales d'espacement arrière pour obtenir un dégagement supplémentaire. On pourrait ainsi installer le lava-vaisselle dans une ouverture d'encastrement de l'armoire élevée de 3312 po (851 mm), mais il sera plus difficile de déplacer le lava-vaisselle. (Les mesures ne sont pas exactes. Les pieds de nivellement arrière et avant sont préçglés à l'usine pour une hauteur de 34_2 po [876 mm].)

1. Ajustement des pieds de nivellement

Consulter le « Tableau de réglage de la hauteur du lavevaisselle » pour la hauteur des pieds avant requise pour l'ouverture de l'armoire.

1. Enlever la baguette en plastique de la glissière

Baguette en plastique de glissière

Enlever et jeter la baguette en plastique de glissière de chaque côté du chassis du lave-vaisselle. Pour retirer la baguette en plastique de glissière, la pousser vers le haut puis vers l'arrière et la déboiter du chassis du lave-vaisselle.

Branchement de l'arrivée d'eau à la valve de distribution

• Pour un tuyau en cuivre, commencer à l'étape 14
• Pour un tuyau flexible, commencer à l'étape 16
• Canalisation d'eau en cuivre

Si on utilise un tuyau en cuivre, mesurer la longueur de tuyau en cuivre nécessaire pour atteindre l'alimentation en eau, couper à cette longueur et fixer les raccords de compression.

1. Enfiler l'écrou et la virole sur le tube (tube du cuivre uniquement)

A. Écrou B. Virole

Canalisation en cuivre uniquement : Insérer la canalisation dans le racord coude de aussi loin que possible. (La canalisation en cuivre se plie et s'écrase facilement.) Faire glisser l'écrou et la virole vers l'avant et engager l'écrou sur le filage du racord coude.

REMARQUE : Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d'alimentation en eau de telle manière qu'elle ne touche pas la base, le châssis ou le moteur de l'appareil. Passer à l'étape 18.

1. Tuyau flexible

Tuyau flexible à tresse d'acier : Vérifier que le tuyau flexible à tresse d'acier est suffisamment long.

1. Raccorder le raccord coude de à la canalisation d'alimentation en eau

Obtenir le raccord de tuyau coude à de

3/8 po (9,5 mm) x 3/4 po (19 mm). Voir la section

« Outils et pièces » sur la couverture du guide pour des

détails sur les pièces et pour commander. Connecter le

raccord de tuyau coudé à de 3/8 po (9.5 mm) à l'arrivée

d'eau. Le fixer de façon à ce que le raccord de 3/4 po

(19 mm) soit orienté vers le haut, tel qu'illustré ci-dessus.

Branchement du tuyau de distribution à la valve de distribution

1. Raccorder le raccord coudé de à la valve

S'assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enfiler le raccord de 3/4 po (19 mm) du coude jusqu'au robinet et serrer à la main pour éviter de visser de travers. Serrer à la main jusqu'à ce que le raccord soit serré. À l'aide d'une pince, vérifier l'étanchéité du raccord. Un serrage supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour sceller le joint d'étanchéité en caoutchouc. Passer le tuyau par le côté arrière gauche de l'unité.

Remarques :

Ne pas utiliser de ruban de plombier PTFE avec les raccords de compression. ■ Ne pas serrer excessivement. Le raccord risque d’être endommagé.

19. Raccordement du tuyau de vidange

A. Petit bride

B. Raccord de tuyau de vidange en caoutchouc

C. Arrêt

D. Arrêt du raccord du tuyau de vidange E. Tuyau d'évacuation

Placer une serviette sous le tuyau d'évacuation pour recueillir l'eau restée dans le tuyau d'évacuation. Placer la petite bride (verte) pour tuyau d'évacuation sur la petite extrémité du tuyau d'évacuation. Enfiler le tuyau d'évacuation neuf dans le connecteur de tuyau d'évacuation en caoutchuc jusqu'à la butée d'arrêt du tuyau d'évacuation.

20. Glisser la bride dans le connecteur

A. Petite bride B. Raccord de tuyau de vidange en caoutchouc C. Arrêt

D. Arrêt du raccord du tuyau de vidange E. Tuyau d'évacuation

À l'aide d'une pince, ouvrir la petite bride de tuyau d'évacuation en la serrant et la glisser sur le connecteur, entre les butées.

21. Position finale de la bride de tuyau

A. Tuyau d'évacuation B. Arrêt du raccord du tuyau de vidange C. Petitiberide

D. Raccord de tuyau de vidange en caoutchouc E. Arrêt

REMARQUE : Passer le tuyau de vidange par l'arête du lave-vaisselle.

Branchement du câble électrique

REMARQUE: Si un vieux lave-vaiselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaiselle.

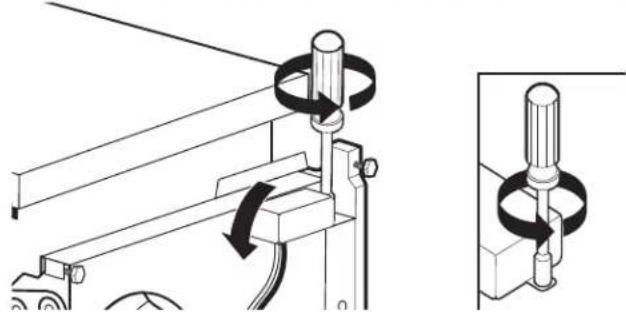

22. Oter le couvercle de la boîte de connexion

À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx T20 dont l'embout est de 1/4 po, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.

23. Installation du serre-câbles

Installer le serre-câbles métallique inclus dans cette trousse (droit : No de pièce Whirlpool 4317824, gauche : No de pièce Whirlpool W10278923RP). S'assurer que les têtes de vis soient orientées vers la gauche lors du serrage de l'écrou à conduit. Un serre-câbles est fourni dans l'ensemble du cordon d'alimentation.

24. Cordon d'alimentation - acheminement du cordon dans la boite de connexion

Faire passer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaiselle ni la partie inférieure de la cuve du lave-vaiselle. Tirer le cordon pour le faire passer à travers le serre-cable dans le boîtier de connexion.

REMARQUE : Un maximum de deux conducteurs d'alimentation (calibre 12 AWG maximum) plus un conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Avertissement

Risque de décharge électrique

Relier cet appareil à la terre.

Brancher le fil relié à la terre au connecteur vert terre dans le boîtier de connexion.

relié à

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

25. Cordon d'alimentation - branchement du conducteur de terre

A. Conducteur de terre

Oter la vis de mise à la terre et la placer à travers la borne en anneau de la vis verte de mise à la terre du cordon d'alimentation. Fixer à nouveau la vis de mise à la terre et la serrer.

26. Cordon d'alimentation - branchement des autres conducteurs

Utiliser les capuchons de connexion de la bonne taille inclus dans cette trousse (droit : No de piece Whirlpool 4317824, blanc : No de piece Whirlpool W10278923RP). Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des capuchons de connexion.

REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le capuchon de connexion en le faisant pivoter. Titter doucement sur les conducteurs pour vérifier qu'ils sont bien fixés. Titrer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

27. Cordon d'alimentation - fixation du cordon dans le serre-cable

Resserrer les vis du serre-cable pour fixer le cordon.

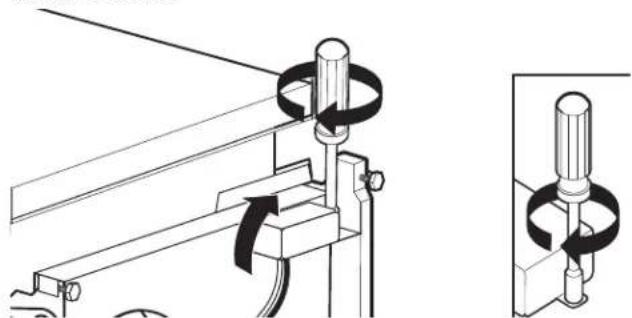

28. Cordon d'alimentation - réinstallation du couvercle de la boîte de connexion et des conducteurs

Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les angles du côté gauche du couvercle. S'assurer que les câbles sont bien logés à l'intérieur du boîtier et ne sont pas coincés sous le couvercle. Fixer le boîtier de connexion à l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis T20 dont l'embout est de 1/4 po et la vis retirée à l'étape 22.

Si le modèle utilisé est équipé d'un cordon d'alimentation, retirer l'attache de fixation la plus proche de la fiche afin de maximiser la longueur du cordon. Ne pas retirer les autres attaches.

REMARQUE : Passer le cordon d'alimentation par l'arrière du lave-vaiselle. Ne pas brancher le cordon dans une prise avant d'en avoir reçu l'instruction.

29. Installation de la poignée de porte

A. Vis de calage (au fond de la poignée) B. Clé à tête hexagonale C. Poignée D. Goujon de montage

IMPORTANT : Ne pas érafler le panneau avant au cours de ce processus. Si le panneau de porte est muni d'une pellicule de protection, l'enlever jusqu'au point de fixation de la poignée avant d'installer cette dernière. La poignée est plus facile à installer lorsque l'appareil est sur le dos.

Retirer les poignées de porte et la clé à tête hexagonale de leur emballage. Des vis de blocage sont pré-installées sur la poignée. Placer la poignée sur les poteaux de colombage avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côté court de la clé à tête hexagonale dans les vis de blocage. Serrer les vis de 1/4 de tour au-delà de la butée.

Conserver la clé hexagonale avec le guide d'utilisation.

Avertissement

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

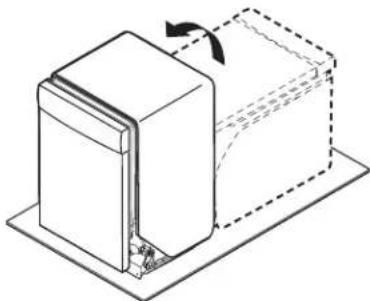

30. Redresser le lave-vaiselle

À l'aide d'au moins deux personnes, mettre le lave-vaiselle en position verticale.

REMARQUE: Ne pas installer le garde-pieds avant d'en avoir reçu l'instruction.

IMPORTANT : Si on enlève les roulettes, couvrir le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l'ouverture d'encastrement de l'armoire. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d'évacuation, le cordon d'alimentation ou le câble de raccordement direct entre le lave-vaisselle et l'armoire. Enlever la feuille de carton placée sous le lave-vaisselle.

Le fait qu'il n'y ait que peu d'espace entre le lave-vaisselle et l'ouverture d'encastrement de l'armoire ne pose pas de problème. Ne pas enlever le garnissage d'insonorisation/isolation - il réduit le niveau sonore.

REMARQUE : Passer l'arrivée d'eau, le tuyau de vidange et le cordon d'alimentation par l'arrière du lave-vaisselle.

31. Déplacer le lave-vaisselle près de l'ouverture d'encastrement

A. Canalisation d'eau C. Tuyau d'évacuation B. Câble

Passer les raccordements par les trous du cabinet et tirer l'excedent en même temps que le lave-vaissele est positionné dans son espace.

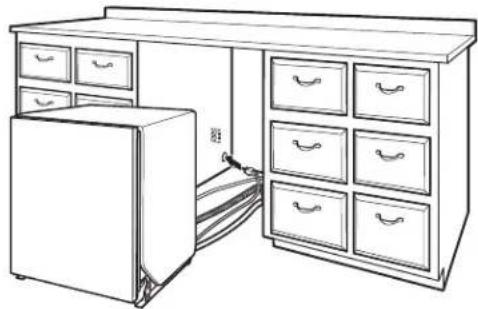

32. Faire passer le cordon d'alimentation.

En cas d'utilisation d'un cordon d'alimentation, veiller à acheminer l'extrémité de celui-ci dans le trou de l'ouverture découpée avant de pousser le lave-vaisselle à sa place.

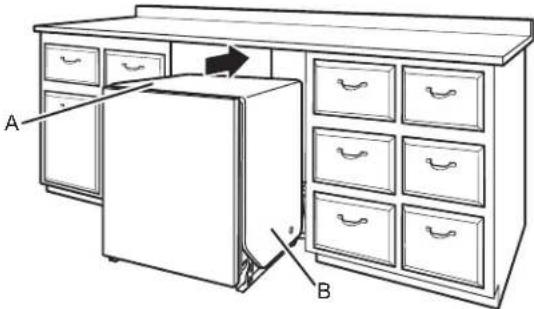

33. Fixer la plaque d'insonorisation

A. Plaque d'insonorisation B. Fixer la plaque

REMARQUE : S'assurer que l'insonorisation est bien fixée aux coins arrêté gauche et droit avant de pousser le lave-vaisselle en place pour qu'elle ne s'entasse pas lorsque l'espace est restreint.

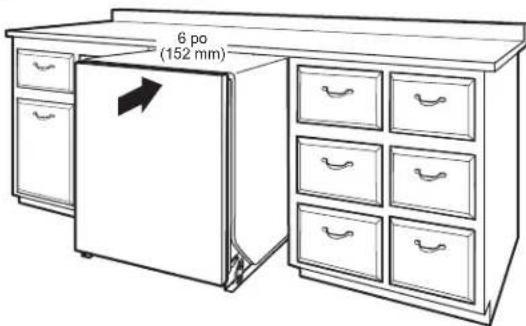

34. Insérer le lave-vaisselle en laissant 6 po et (152 mm) dépasser de l'avant des armoires

REMARQUE : Laisser dépasser environ 6 po (152 mm) de l'armoire pour permettre l'installation des supports d'ancrage et régler la tension de la porte au besoin.

35. Tirer l'excedent des raccordements

REMARQUE : Tirer l'excedent en même temps que le lave-vaisselle est poussé en place dans son ouverture pour éviter la formation de coudes.

Choix de l'option de fixation

IMPORTANT : Le lave-vaisse doit être fixé à l'armoire lors de l'une des étapes finales. Préparer le lave-vaisse pour cette opération en y fixant les deux attaches placées dans le sachet de pièces.

Pour une surface de travail en bois, stratifiée ou une autre surface semblable, utiliser les fixations pour plan de travail : passer à l'étape 36

Pour une surface de travail en marbre, granite ou une autre surface semblable, utiliser les fixations pour les cotes : passer à l'étape 37

REMARQUE: Si l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4 po [6,35 mm]), il est suggéré d'utiliser les fixations de côtes pour éviter de rayer l'interface utilisateur ou la console avec les vis de fixation.

36. Insérer les brides

REMARQUE : Les languettes doivent être orientées vers la droite.

Retirer les brides de l'emballage et les insérer dans les fentes ouvertes sur les côtés supérieurs droit et gauche du collet du lave-vaiselle, comme indiqué. Passer à l'étape 41.

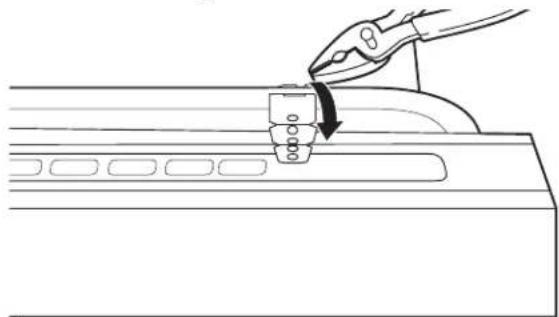

Plier les languettes

À l'aide des pinces, plier/tordre la languette pour verrouiller les brides en place.

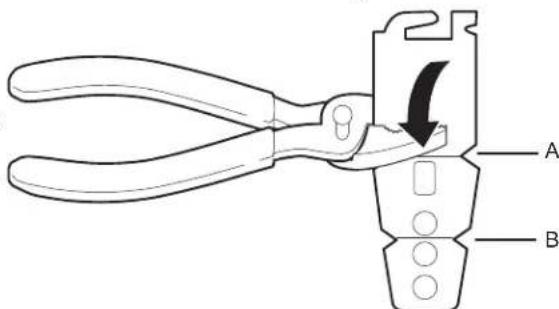

Briser le bout des languettes

A. Entailler une ligne pour les modèles de cuve en acier inoxydable B. Entailler une ligne pour les modèles de cuve en plastique

Briser l'extrémité de la bride le long des pointillés à l'aide de pince.

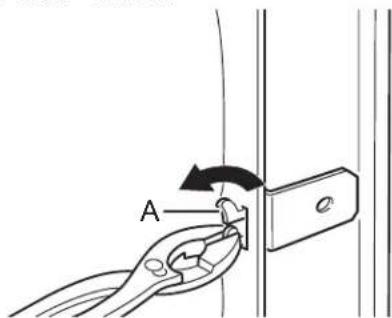

A. plier les languettes

Encocher la bride dans la fente sur le côté du lave-vaisselle et replier la languette vers le côté du lave-vaisselle pour maintenir la bride en place. Répéter cette étape pour l'autre côté du lave-vaisselle.

REMARQUE : Utiliser des cales en bois si l'espace entre les côtés de l'armoire et du lave-vaisselle est supérieur à 1/2 po (13 mm) de chaque côté.

REMARQUE: Ne pas fixer le lave-vaiselle. Cette étape sera effectuée plus tard.

40. Porte se ferme trop rapidement - diminuer tension des ressorts

Si la porte se referte trop vite, diminuer la tension des ressorts en déplaçant l'extrémité des ressorts vers l'avant du lave-vaisselle.

REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.

41. Porte se ferme trop rapidement - diminuer tension des ressorts

Si la porte s'ouvre d'elle-même, augmenter la tension des ressorts en déplaçant l'extrémité du ressort vers l'arrêt du lave-vaisselle.

REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.

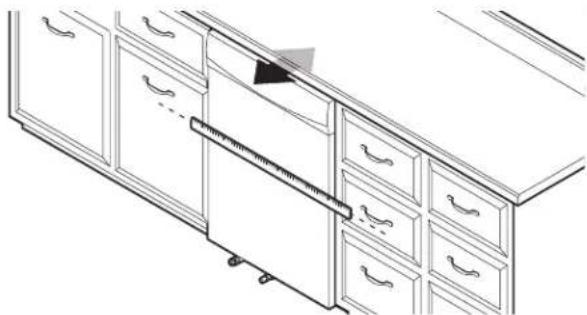

42. Aligner l'avant du lave-vaisselle avec les portes des armoires

Aligner l'avant du panneau de porte du lave-vaisselle avec les portes des armoires. Il faudra peut-être ajuster l'alignement de celui-ci pour qu'il soit en affleurement avec les armoires.

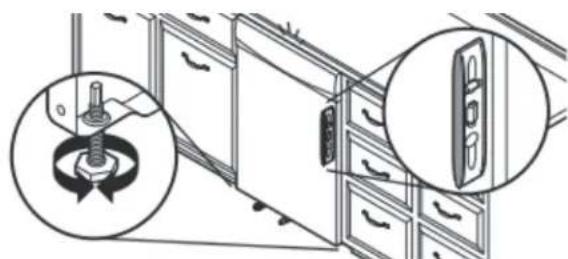

43. Vérifier l'aplomb et régler les pieds au besoin

Vérifier que chaque pied de réglage de l'aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte ; placer un niveau contre le panneau avant. Vérifier que le lave-vaisselle est centré de l'avant vers l'arrière dans l'ouverture. Si nécessaire, régler le pied de nivellement jusqu'à ce que le lave-vaisselle soit d'aplomb. Répéter ces opérations pour l'autre côté du lave-vaisselle.

Conseil utile : Pousser contre l'avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l'aide d'une clé à douille hexagonale ou une clé à mollette de 3/16 po. Si l'espace entre le haut de la porte et le dessous de l'armoire est petit (moins de 1/4 po [6 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer le tableau de commande ou la console.

A. Méthode souhaitée B. Méthode optionnelle

1. Vérifier le niveau de gauche à droite et réglez. Fixer le lave-vaisselle les pieds au besoin.

Placer le niveau contre la partie supérieure de l'ouverture avant de la cuve. Vérifier l'aplomb transversal de l'appareil. Si le lave-vaisselle n'est pas d'aplomb, régler la hauteur des pieds avant vers le haut ou vers le bas jusqu'à ce que le lave-vaisselle soit d'aplomb.

Fixation du lave-vaisselle dans l'ouverture d'encastrement de l'armoire

1. Vérifier de nouveau l'alignement du lave-vaisselle avec l'ouverture

Vérifier que le lave-vaisselle est toujours d'aplomb d'avant en arrière et transversalement dans l'ouverture d'encastrement de l'armoire.

Ouvrir la porte du lave-vaisselle, placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. Pour certains modèles, il faudra le panier inférieur. Ceci empêchera les vis de tomber dans la pompe lors de la fixation du lave-vaisselle au comptoir ou à l'armoire.

A. Vis pour les armoires latérales

Ouvrir la porte du lave-vaisselle pour préparer la fixation de l'appareil au comptoir ou au côté de l'armoire.

Remarques :

Le lave-vaiselle doit être immobilisé pour l’empêcher de basculer lors de l’ouverture ou de la fermeture de la porte. Ne pas faire tomber de vis au fond du lave-vaisselle. Localiser les supports installés à la section « Choix de l'option de fixation », soit sur le dessus ou les côtés du lave-vaisselle. Pour fixation au comptoir : Fixer le lave-vaisselle au comptoir au moyen de deux vis à tête cruciforme de n° 10 x 1/2 po (incluses). Pour fixation aux côtés de l'armoire : Percer des avant-toits dans l'armoire pour éviter toute fente dans le bois. Fixer le lave-vaisselle aux côtés de l'armoire au moyen de vis à tête cruciforme de n° 10 x 1/2 po (incluses). Retirer le panier du haut pour faciliter l'accès.

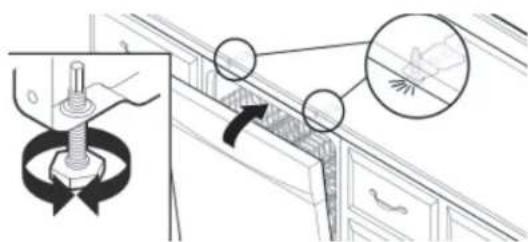

47. Contrôler l'ouverture de la porte

IMPORTANT: Vérifier qu'il n'y a aucune contact entre les sommets de la porte et les vis, les brides ou le plan de travail. Si un tel contact se produit, régler le niveau des pattes ou utiliser l'option de fixation sur les côtes.

48. Vérifier l'espace intérieur

Ouvrir la porte et vérifier que la distance entre l'ouverture de l'armoire pour l'installation du lave-vaisselle et la cuve est la même des deux côtés. Si l'espace n'est pas identique des deux côtés, desserrer les vis des brides d'arrimagee et déplacer légèrement la cuve. Resserrer les vis de brides.

49. Oter le couvercle de la boîte de connexion

À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx T20 dont l'embout est de 1/4 po, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.

50. Installation du serre-câbles

Utiliser un serre-câbles homologué UL ou CSA.

51. Acheminer le conducteur vers le boîtier de connexion

Faire passer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le câble pour le faire passer à travers le serre-câble (homologation UL/CSA) dans le boîtier de connexion. Le serre-câble n'est pas fourni avec le lave-vaisselle. Le propriétaire doit acheter un serre-câble de 7/8 po (22 mm) de type à visser.

Sélectionner des connecteurs de fils (homologation UL/CSA) (non fournis) conçus pour le raccordement du câblage du domicile au câblage de calibre 16 du lave-vaisselle.

Avertissement

Risque de décharge électrique

Relier cet appareil à la terre.

Brancher le fil relié à la terre au connecteur vert terre dans le boîtier de connexion.

relié à

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

52. Raccordement direct - branchement du conducteur de terre

A. Conducteur de terre

B. Vis de mise à la terre

Former un crochet en U avec le conducteur nu de mise à la terre. Enrouler le crochet du conducteur de mise à la terre autour de la vis de mise à la terre et sous le lave-vaisselle (dans le sens horaire). Serrer fermement la vis du connecteur de mise à la terre.

53. Raccordement direct - branchement des autres conducteurs

Sélectionner des capuchons de connexion (homologation UL et CSA) de taille correcte. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des capuchons de connexion.

REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le capuchon de connexion en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

54. Raccordement direct - fixation du conducteur dans le serre-cable

Resserrer les vis de serre-cable pour fixer le cordon.

55. Raccordement direct - réinstallation du couvercle de la boîte de connexion et des

Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les onglets du côté gauche du couvercle. S'assurer que les fils sont bien logés à l'intérieur du boîtier. Fermer le couvercle tout en veillant à ne pas coincer de fils. Fixer le couvercle à l'aide d'un tourne-écrou ou d'un tournevis Torx® T20® dont l'embout est de 1/4 po et de la vis précédemment retirée.

Branchement de l'arrivée d'eau au robinet d'arrêt de la maison

REMARQUE: Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

56. Fixer la canalisation d'alimentation en eau

Fixer la canalisation d'alimentation en eau (tube de cuivre ou canalisation flexible à tresse d'acier) à la canalisation d'eau chaude à l'aide d'une configuration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d'alimentation en eau raccordée au lave-vaisselle doit comporter un robinet d'arrêt manuel situé sous l'évier.

57. Raccordement du tuyau de vidange

Employer l'une des options suivantes pour raccorder le tuyau d'évacuation sur un raccord T ou sur un broyeur à déchets :

■ Option A : Broyeur de déchets - sans brise-siphon

Option B: Sans broyeur de déchets - sans brise-siphon Option C: Broyeur de déchets - avec brise-siphon Option D : Sans broyeur de déchets - avec brise-siphon

IMPORTANT : Le raccordement du tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets doit être réalisé en du siphon du circuit d'évacuation et à au moins 20 po (508 mm) au-dessus du plancher de l'espace d'installation du lave-vaisselle.

Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à distance du plancher.

Option A : Broyeur de déchets - sans brise- Option B : Sans broyeur de déchets - sans bris-siphon

A. Entrée du broyeur à déchets

B. Siphon du circuit d'évacuation

C. Tuyau d'évacuation D. Bride pour gros tuyau de vidange

B. Siphon du circuit d'évacuation

C. Tuyau d'évacuation D. Bride pour gros tuyau de vidange

Conseil utile : Ôter l'opercule escamotable du broyeur à déchets.

1. À l'aide d'un marteau et d'un tournevis, enfoncez le bouchon d'obturation dans le broyeur à déchets.

1. Retirer le bouchon d'obturation à l'aide de pince à pointe biseautée.

1. Fixer le tuyau d'évacuation sur le raccord de broyeur à déchets à l'aide de la gro
2. Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation à la canalisation d'égout en T et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

1. Fixer l'extrémité du tuyau d'évacuation en caoutchouc à la canalisation d'égout en T à l'aide d'une grosse bride pour tuyau d'évacuation (fournie). À l'aide de pince, serrer la bride pour l'ouvrir et la maintenir en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1/2 po à 2 po (38 mm à 50 mm) (non fournie).

Option C : Broyeur de déchets - avec brise- Option D : Sans broyeur de déchets - avec briso siphon

A. Bride à vis B. Entrée du broyeur à déchets C. Siphon du circuit d'évacuation D. Tuyau d'évacuation

E. Raccord de tuyau en caoutchouc F. Bride pour gros tuyau de vidange G. Brise-siphon

A. Bride à vis B. Tuyau d'évacuation en T C. Siphon du circuit d'évacuation D. Tuyau d'évacuation

E. Raccord de tuyau en caoutchouc F. Bride pour gros tuyau de vidange G. Brise-siphon

Conseil utile: Ôter l'opercule escamotable du broyeur à déchets.

1. À l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.

1. Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

1. Retirer le bouchon d'obturation à l'aide de pinces à pointe biseautée.

1. Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 112 po à 2 po (38 mm à 50 mm) (non fournie).

1. Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.

1. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement de la canalisation d'égout en T au dispositif de brise-siphon.

1. Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pince, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1 12 po à 2 po (38 mm à 50 mm) (non fournie).

1. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon à l'entrée du broyeur à déchets.

Fin de l'installation

Vérifier l'absence de tout contact entre le conducteur ou le cordon. Pour le plastique, commencez par l'étape 60 d'alimentation et le moteur du lave-vaisselle ou la partie inférieure. Pour le métal, commencez par l'étape 63 de la cuve du lave-vaisselle.

Installation du panneau d'accès

Pour le plastique, commencez par l'étape 60 Pour le métal, commencez par l'étape 63

Panneau en plastique :

1. Réinstaller le panneau d'accès et les dispositifs de fixation

A. Isolation (sur certains modèles)

Placer le panneau d'accès en plastique contre le pied du lave-vaisselle. Vous assurer que l'isolant ne dérange pas le flotteur.

1. Cordon d'alimentation électrique - brancher. Inspector le bord du panneau d'accès.

dans une prise à trois alveoles reliée à la terre

Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.

1. Rétablir l'alimentation électrique.

Reconnecter l'alimentation électrique du tableau de distribution (fusible ou disjoncteur).

REMARQUE : Avec le panneau d'accès fermé, mettre le lave-vaisselle en marche et le laisser effectuer complètement le programme de lavage le plus court. Avant les deux premières minutes, déverrouiller la porte ; attendre cinq secondes, puis ouvrir la porte. Vérifier qu'il y a bien de l'eau au fond de la cuve du lave-vaisselle. Vérifier que le lave-vaisselle fonctionne correctement.

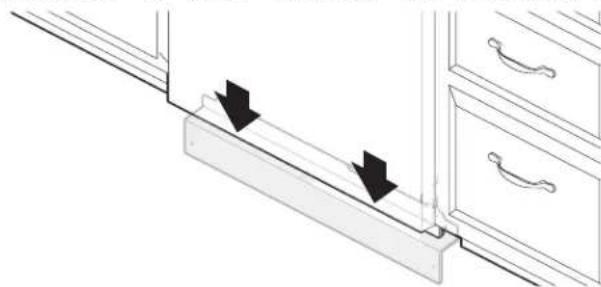

Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.

1. Serrer les dispositifs de fixation

A. Déverrouille C. 1/4 de tour B. Verrouille

À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens horaire pour les emboîter. L'encoche des dispositifs de fixation est complètement à la verticale lorsqu'ils sont correctement emboîtés. Passer à l'étape 65.

Panneau métallique :

63. Reinstaller les panneaux d'accès

Placer le panneau contre les pieds du lave-vaisselle. À l'aide d'un tournevis à tête cruciforme ou d'un tourne-écrou de 1/4 po, réinstaller les vis à travers les trous du panneau d'accès.

Vérifier que la bordure inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.

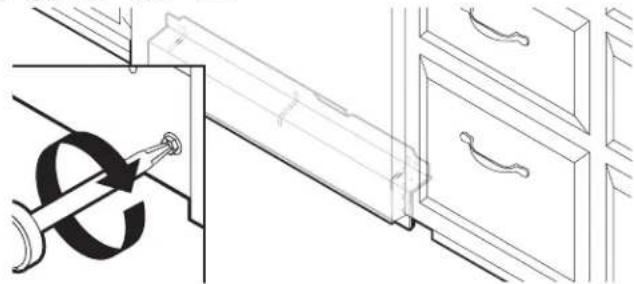

65. Serrer les vis

Serrer les vis du panneau d'accès.

Contrôle du fonctionnement

Lire le guide de démarrage rapide du lave-vaisselle compris avec le lave-vaisselle. Vérifier que toutes les pièces ont été installées et qu'aucune étape n'a été omise. Vérifier la présence de tous les outils.

Si le lave-vaisselle ne fonctionne pas correctement, déconnecter la source de courant électrique ou débrancher le lave-vaisselle et consulter la section « Si le lave-vaisselle ne fonctionne pas »

Si le lave-vaisselle ne fonctionne pas

Essayer d'abord les solutions suggérées ici pour éviter le coût d'une intervention de dépannage.

Un disjoncteur est-il ouvert ou un fusible grillé? La porte est-elle bien fermée et enclenchée? Le programme a-t-il été correctement sélectionné pour que le lave-vaisselle puisse se mettre en marche? L'arrivée d'eau est-elle ouverte?

Si aucune de ces solutions ne fonctionne, consulter les coordonnées indiquées dans le guide de démarrage rapide.

Conseils supplémentaires

Prévoir des durées de séchage plus longues. La durée d'exécution des programmes de votre nouveau lave-vaisselle est d'environ 2 à 5 heures par charge, mais il utilise presque 40% moins d'énergie que des modèles plus anciens. Conçu pour une faible consommation d'ensemble avec un moteur à faible consommation d'énergie, votre lave-vaisselle lave plus longtemps pour garantir un lavage d'exception. Certains modèles sont dotés d'un capteur optique de niveau d'eau ; pour ces modèles, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La sélection de certaines options peut entraîner l'allongement de la durée du programme et mener à une durée totale de plus de 3 heures et demie.

L'agent de rinçage est essentiel pour un séchage satisfaisant : Afin d'obtenir un bon séchage et pour limiter l'accumulation de dépôts d'eau dure, ce lave-vaisselle est conçu pour être utilisé avec un agent de rinçage. Les lave-vaisselles économiques consomment moins d'eau et d'énergie. Ils dépendent donc de l'effet « nappe d'eau » d'un agent de rinçage pour fournir un bon séchage.

Il est possible que le témoin lumineux Start/Resume (mise en marche/reprise) clignote :

Lorsque l'on appuie sur Start/Resume (mise en marche/reprise), refermer la porte dans les 3 secondes qui suivent. Si l'on ne ferme pas la porte dans les 3 secondes qui suivent, le témoin lumineux Start/Resume (mise en marche/reprise) continue de clignoter jusqu'à ce que l'on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l'ajout d'un plat au cours d'un programme.)

Témoin d'état avant :

Pour les lave-vaisse munis d'un témoin d'état sur la porte avant, le témoin s'allume lorsque le programme est en marche et reste allumé jusqu'à la fin du programme (ceci comprend la partie séchage du programme) ou que le programme soit annulé. Le témoin lumineux avant s'éteint lorsque le programme est terminé ou annulé.
