MODE D'EMPLOI DEV1200S VIKING
Ventilateur monté à l'extérieur
POUR UTILISATION AVEC LES HOTTES DE CUISINE VIKING VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN, DTWS, ET DCIH, DE 30" À 66" (76,2 CM À 167,6 CM) DE LARGEUR, 9" À 18" (22,9 CM À 45,7 CM) DE HAUTEUR.

Avertissement
OBSERVEZ LES DIRECTIVES CI-DESSOUS DE MANIÈRE À RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES.
- N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant ou le distributeur.
- Avant de procéder à la réparation ou à l'entretien de l'appareil, coupez l'alimentation du panneau d'entrée d'électricité et verrouillez le dispositif de sectionnement de manière à empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller le dispositif de sectionnement, fixez solidement un système de protection bien en vue, par exemple une étiquette, au panneau d'entrée d'électricité.
- La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées en respectant la réglementation en vigueur, notamment les codes et normes de la construction ayant trait à la résistance au feu.
- Pour éviter les refoulements, l'apport d'air doit être suffisant de manière à brûler et à évacuer, par le conduit de fumée (cheminée), les gaz produits par les appareils à combustibles. Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, les Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
Avertissement
- Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découverte ou du perçage du mur ou du plafond.
- Les ventilateurs canalisés doivent toujours être ventilés à l'air libre.
- Pour réduire les risques d'incendie, utilisez seulement des conduits en métal.
- Cet appareil doit être mis à la terre.
Attention
- Cet appareil ne doit servir qu'à la ventilation générale. Ne l'utilise pas pour éliminer des matières ni des vapeurs dangereuses ou explosives.
- Pour éviter d'endommager les roulements de moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
- Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les normes.
- Le circuit électrique, y compris la commande de régime (le cas échéant), doit avoir au minimum une puissance nominale de 6 ampères.
Dimensions du ventilateur
55,9 cm (22") × 78,3 cm (30.828") × 32,3 cm (12.724")
| MODELE | VOLTS | AMPÉRESMÉTRES | CUBES À LA MINUTE (PIEDS CUBES À LA MINUTE | DIMENSION DU CONDUIT |
| DEV1200 | 120 | 3.0 | 1200 | DIAMÈTRE DE 25,4cm (10 po) |
Planification de la POSE

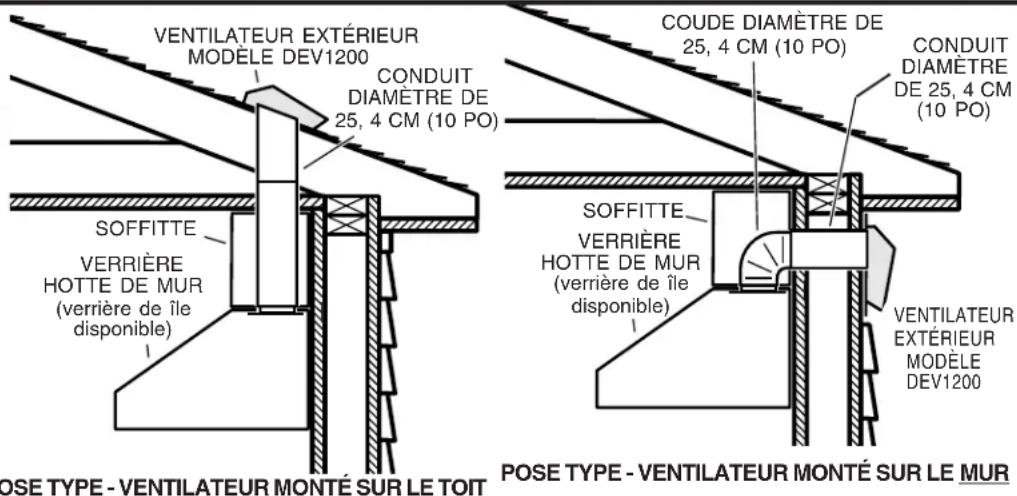

ventilateur doit être choisi de manière à réduire le plus possible l'utilisation de conduits et de coudes.
- Si cela est envisageable, le ventilateur doit être centré entre les poteaux muraux et les chevrons du toit.
- Evitez les tuyaux, les fils ou autres conduits qui peuvent passer dans les murs.

INSTALLATEUR : Veuillez laisser ce manuel au propriétaire
PROPRIÉTAIRE : La page 4 contient des renseignements portant sur l'utilisation et l'entretien
POSES sur les TOITS
- Choisissez un emplacement de pose pour le ventilateur sur la pente arrière du toit. Placez-le dans un emplacement réduisant au maximum l'utilisation de conduits. Cet emplacement doit être exempt d'obstacles (fils de téléviseur, lignes électriques, etc.). Si le dessus du ventilateur affleure le faîte du toit, il ne pourrait être aperçu de la rue. Gardez cet emplacement en tête pendant que vous travaillez à partir du grenier.
- Tracez un point de repère et percez un avant-trou centré entre les chevrons du toit.

- De l'extérieur, utilisez l'avant-trou comme point de départ pour procéder au tracage de la pose.

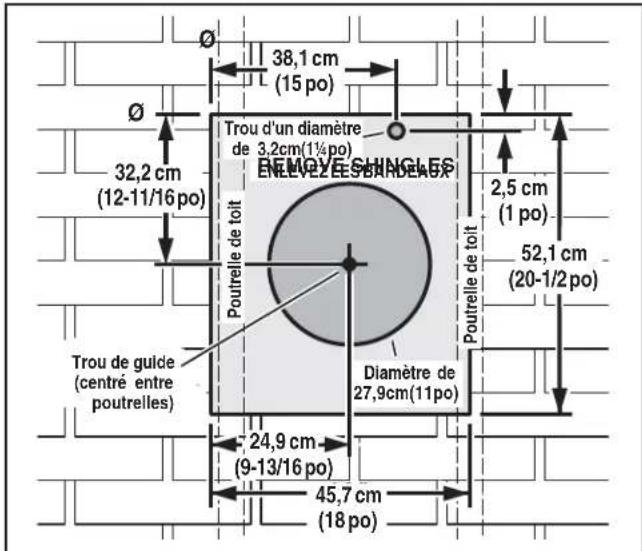

A. Utilisez une équerre en T et mesurez un point à 24,9 cm (9 13/16 po) à la gauche de l'avant-trou, puis un autre point vers le haut à 30,7 cm (12 11/16 po) pour déterminer le coin gauche supérieur du tracé. B. En commençant par le coin supérieur gauche, marquez une découpe rectangulaire de 45,7 cm de larg. sur 52,1 cm de haut. (18 po de larg., sur 20 ½ po de haut.) puis enlevez seulement les bardeaux de cette zone. C. Marquez un trou de 27,9 cm de diamètre (11 po) ayant pour centre l'avant-trou. Coupez ce trou de part en part des panneaux du toit. D. Marquez un trou d'un diamètre de 3,2 cm (1 ¼ po) et découpez de part en part des panneaux de toit comme indiqué.

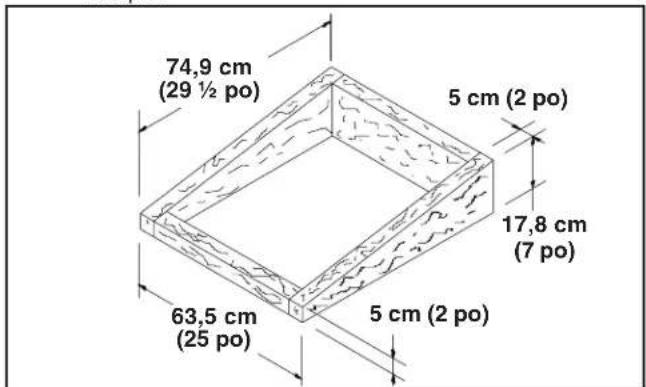

- Pour les poses sur les toits plats, construisez un cadre porteur qui supportera le ventilateur avec une pente minimale de 2/12. L'extrémité du conduit d'évacuation du ventilateur ne doit pas pointer dans la direction dominante du vent.
POSES sur les MURS
- Choisissez un emplacement sur le mur extérieur. Assurez-vous qu'aucun poteau mural, tuyau ou câble ne passe au niveau de l'ouverture.
- De l'intérieur, tracez un point de repère et percez un avant-trou centré entre les poteaux muraux.

- De l'extérieur, utilisez l'avant-trou comme point de départ pour procéder au tracage de la pose.

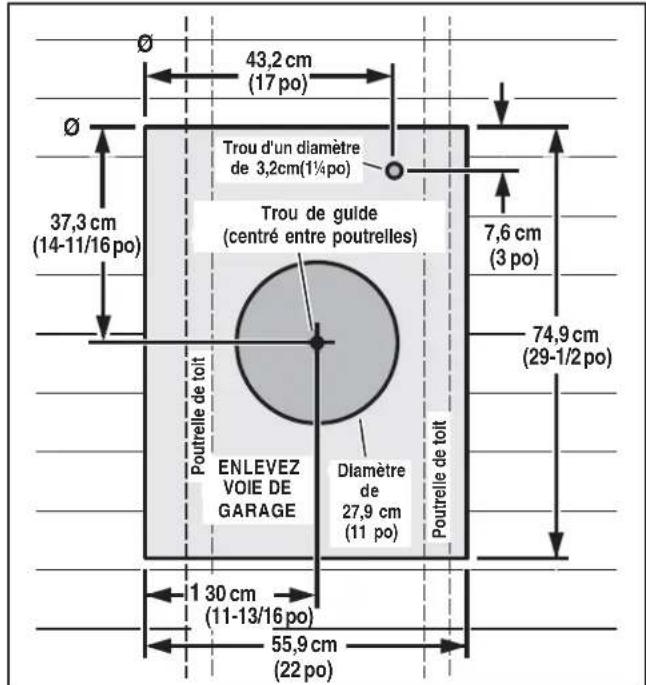

A. Utilisez une équerre en T et mesurez un point à 30 cm (11 13/16 po) à gauche de l'avant-trou, puis un autre point vers le haut à 37,3 cm (14 11/16 po) pour déterminer le coin supérieur gauche du tracé. B. En commençant par le coin supérieur gauche, marquez une découpe rectangulaire de 55,9 cm de large sur 74,9 cm de haut. (22 po de large sur 29 1/2 po de haut.) et enlevez seulement les lambris extérieurs de cette zone. C. Marquez un trou de 27,9 cm de diamètre (11 po) ayant pour centre l'avant-trou. Coupe ce trou de part en part des panneaux du toit. D. Marquez un trou d'un diamètre de 3,2 cm (1 ¼ po) et découpez de part en part des panneaux de toit comme indiqué.
POSES sur les TOITS
- Retirez le couvercle et les vis.
- Fixez un connecteur de câble homologué U. L. dans l'ouverture à l'arrière du boîtier de câblage.
- Retirez seulement les clous à toiture des bardeaux qui se trouvent sur le DESSUS et sur les COTÉS de la surface de découverte. Soulevez délicatement les bardeaux de manière à permettre à la feuille de tôle noire arrêté du boîtier de ventilateur de se glisser sous les bardeaux.
- Centrez l'anneau de ventilateur dans le trou de 27,9 cm (11 po) de diamètre, et assurez-vous que l'orifice pour le câblage électrique de 3,2 cm (1¼ po) de diamètre coïncide avec l'orifice du boîtier de câblage.
- Fixez le ventilateur au toit à l'aide des six (6) vis fournies. Il est recommandé de placer les vis à l'intérieur du boîtier du ventilateur. Percez des avant-trous au besoin.
- Imperméabilisez tous les bardeaux autour du boîtier et de la feuille de tôle ainsi que les têtes des vis de montage à l'aide de colle pour toiture de bonne qualité.
- Faites passer le câblage électrique par l'ouverture du boîtier de câblage et fixez-le en respectant la règlementation locale.

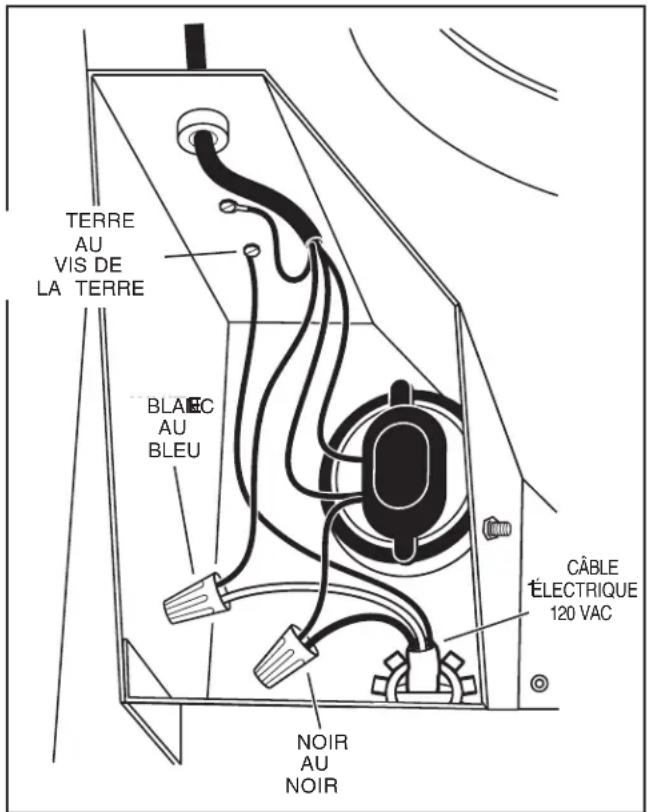

- Effectuez les branchements électriques en utilisant le connecteur convenant au type de câblage utilisé. Branchez les fils noirs ensemble, le fil blanc au fil bleu, et le fil vert ou le fil dénudé avec la vis de borne de terre.
- Replacez le couvercle du boîtier de câblage et les vis. Ne pincez pas le câblage sous le couvercle.
- Assurez-vous que le clapet peut ouvrir et fermer librement.
POSES sur les MURS
- Mettez une large bande de produit à calfeutrer à l'arête du boîtier le long des rebords extérieurs.
- Centrez l'anneau de ventilateur dans le trou de 27,9 cm (11 po) de diamètre, et assurez-vous que l'orifice pour le câblage électrique de 3,2 cm (1¼ po) de diamètre coincide avec l'orifice du boîtier de câblage.
- Fixez le ventilateur au toit à l'aide des six (6) vis fournies. Il est recommandé de placer les vis à l'intérieur du boîtier du ventilateur. Percez des avant-trous au besoin.
- Imperméabilisez le pourtour des têtes de vis de montage à l'aide d'un produit à calfeutrer de bonne qualité.
- Faites passer le câblage électrique par l'ouverture du boîtier de câblage et fixez-le en respectant la réglementation locale.

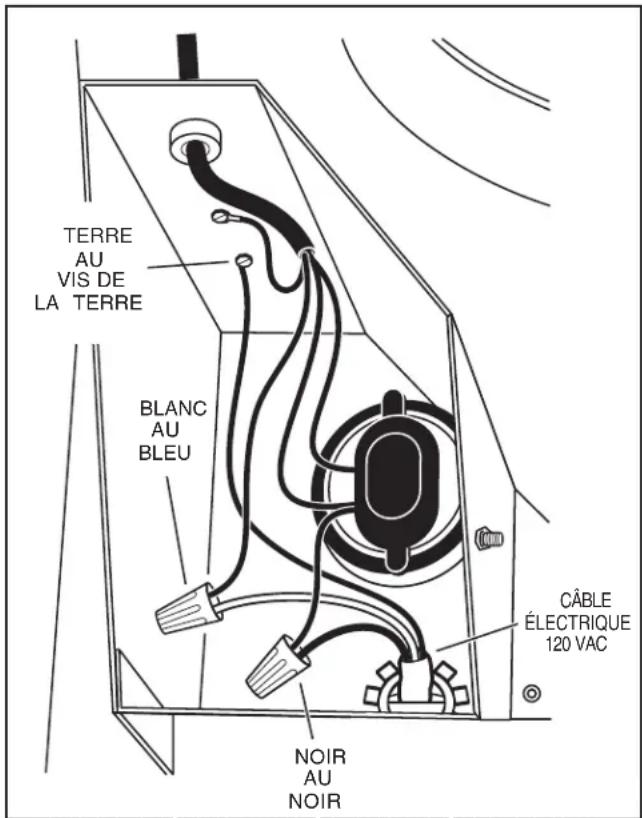

- Effectuez les branchements électriques en utilisant le connecteur convenant au type de câblage utilisé. Branchez les fils noirs ensemble, le fil blanc avec le fil bleu, et le fil vert ou le fil dénudé à la vis de borne de terre.
- Replacez le couvercle du boîtier de câblage et les vis. Ne pincez pas le câblage sous le couvercle.
- Assurez-vous que le clapet peut ouvrir et fermer librement.
- Les rebords supérieurs et latéraux de la plaque arrière doivent être recouverts avec des tringles de finissage. Ne bloquez pas la partie inférieure de la grille d’air avec les tringles. Le rendement du ventilateur en serait affecté.
POSE de la PLAQUE de raccordement

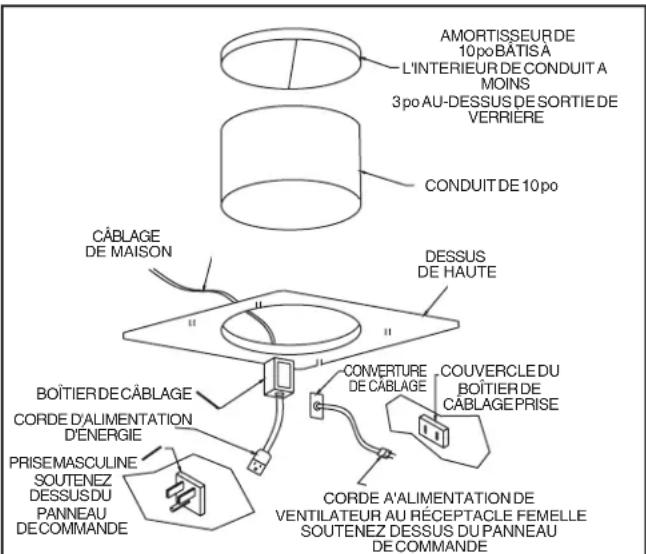

- Faites cheminer les conduits ronds en acier de 25,4 cm (10 po) du ventilateur extérieur vers l'emplacement de pose. Pour un meilleur rendement, utilisez le conduit rond le plus droit possible et réduisez au maximum l'utilisation de coudes. Guiguez tous les joints.
- Faites cheminer le câble électrique de 120 V. C. A. du panneau d'entrée d'électricité et du ventilateur vers l'emplacement de pose.
- Retirez le couvercle du boîtier de câblage. Retirez les entrées sectionnables de la boîte de câblage. Faites passer 15,2 cm (6 po) de câble électrique par les ouvertures et fixez les câbles du boîtier de câblage à l'aide des connecteurs appropriés.

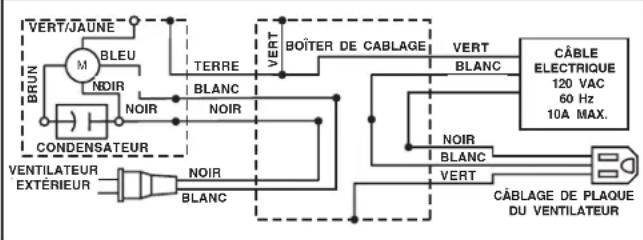

- Branchez les fils noirs ensemble, les fils blancs ensemble, puis placez le fil vert ou le fil dénudé sous la vis de borne de terre verte. Remplacez le couvercle du boîtier de câblage.

- Branchez le conduit à la plaque de raccordement et grepez le joint.
- Mettez l'appareil sous tension et vérifiez le fonctionnement du ventilateur.
Utilisation et entretien
Débranche l'alimentation électrique et verrouillez le panneau d'entrée d'électricité avant de nettoyer ou de réparer l'appareil.
Nettoyage
Retirez le couvercle et passez soigneusement l'aspirateur à l'intérieur du boîtier. Veillez à ne pas courber ou endommager la roue du ventilateur.
Lubrification dumoteur
Le moteur est lubrifié en permanence. Il ne doit pas être huilé ni démonté.
