Type de produit	Variateur de puissance (régulateur de phase)
Marque	Kemo
Modèle	M063N
Tension de service	12 V~ 50-60 Hz (transformateur à noyau de fer)
Tension alternative possible	24 V~ avec potentiomètre 100 K linéaire ou 48 V~ avec 220 K linéaire (non inclus)
Plage de réglage	Environ 0 à 90 %
Capacité de charge max (avec refroidissement additionnel)	10 A
Capacité de charge max (sans refroidissement additionnel)	4 A
Type de charges compatibles	Lampes à incandescence, moteurs à courant alternatif, chauffages, transformateurs ; moteurs à courant continu avec redresseur en aval
Mode de fonctionnement	Réglage de phase par triac
Dimensions (avec fond de fixation)	Environ 87 x 60 x 32 mm
Poids	Environ 80 g
Matériau du boîtier	Plaque de base en aluminium
Alimentation requise	Transformateur d'alimentation à noyau de fer 50-60 Hz (pas de transformateur électronique)
Potentiomètre inclus	Oui, pour 12 V avec câble et fiches plates
Fusible requis	Oui (à insérer selon schéma, non inclus)
Refroidissement recommandé	Montage sur surface métallique (env. 15x15x0,5 cm) pour charges >4 A ; ne pas dépasser 70°C sur la plaque
Section de câble minimale	0,75 mm²
Utilisation prévue	Régulation de puissance pour charges alternatives 50-60 Hz, 12-48 V~
Précautions	Éviter surcharge, court-circuit, tension incorrecte ; assurer refroidissement suffisant
Contenu de la livraison	1 module M063N, 1 potentiomètre, 1 notice, 1 feuillet « Renseignement généraux M1002 »

FOIRE AUX QUESTIONS - M063N Kemo

Comment raccorder le variateur M063N ?

Suivez le schéma de câblage fourni : branchez le transformateur sur l'entrée du module, et la charge sur la sortie. Insérez un fusible (non inclus) entre le transformateur et le module comme indiqué. Utilisez des câbles d'au moins 0,75 mm².

Quelle tension d'alimentation puis-je utiliser ?

Par défaut, utilisez un transformateur 12 V~ 50-60 Hz à noyau de fer. Pour 24 V~, remplacez le potentiomètre par un modèle 100 K linéaire ; pour 48 V~, utilisez un potentiomètre 220 K linéaire (non inclus). N'utilisez jamais de transformateur électronique.

Puis-je régler un moteur à courant continu avec ce variateur ?

Oui, à condition d'intercaler un redresseur entre la sortie du variateur et le moteur. Le variateur lui-même fonctionne en alternatif.

Pourquoi mon module chauffe-t-il beaucoup ?

La plaque de base en aluminium chauffe normalement selon la charge. Pour des courants supérieurs à 4 A, fixez le module sur une surface métallique plane d'au moins 15x15x0,5 cm pour dissiper la chaleur. Ne dépassez pas 70°C sur la plaque.

Quels types de charges puis-je commander ?

Le M063N convient aux lampes à incandescence, moteurs à courant alternatif, chauffages et transformateurs. Les charges inductives ou ohmiques jusqu'à 10 A (avec refroidissement) sont supportées.

Le potentiomètre inclus est-il obligatoire ?

Oui, pour une tension de service de 12 V, utilisez le potentiomètre fourni. Pour des tensions plus élevées (24 V ou 48 V), remplacez-le par un potentiomètre de valeur appropriée (100 K ou 220 K linéaire).

Que faire si la charge ne réagit pas ?

Vérifiez la tension d'alimentation, le câblage, et le fusible. Assurez-vous que le transformateur est bien à noyau de fer et que la charge est compatible. Le potentiomètre doit être correctement connecté.

Puis-je utiliser une alimentation à découpage ?

Non, ce variateur est conçu uniquement pour des transformateurs à noyau de fer classiques (50-60 Hz). Les transformateurs électroniques (blocs à découpage) ne fonctionneront pas et peuvent endommager le module.

Quelle est la plage de réglage maximale ?

La puissance est réglable d'environ 0 à 90 % de la tension d'entrée. Les 10 % restants ne sont pas accessibles en raison du mode de réglage de phase.

Comment nettoyer et entretenir le module ?

Débranchez l'appareil avant tout entretien. Nettoyez la poussière avec un chiffon sec. Vérifiez périodiquement le refroidissement et l'état des connexions. Ne pas exposer à l'humidité.

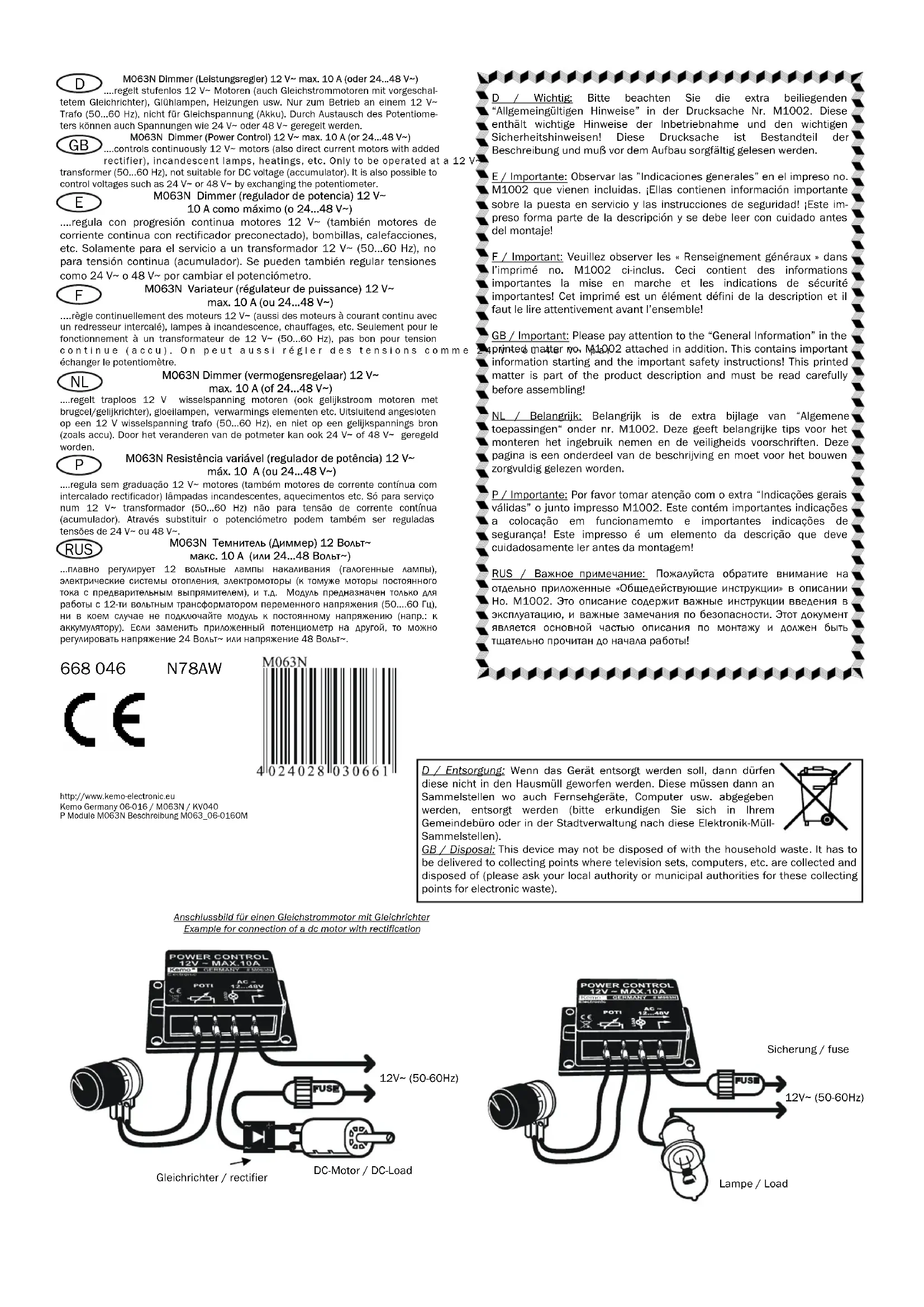

MODE D'EMPLOI M063N Kemo

M063N Variateur (régulateur de puissance) 12 V\~ max. 10 A (ou 24...48 V\~)

... règle continuellement des moteurs 12 V~ (aussi des moteurs à courant continu avec un redresseur intercalé), lampes à incandescence, chauffages, etc. Seulement pour le fonctionnement à un transformateur de 12 V~ (50...60 Hz), pas bon pour tension continue (accu). On peut aussi régler des tensions comme échanger le potentiomètre.

M063N Dimmer (vermogensregelaar) 12 V~max. 10 A (of 24...48 V~)

F / Important: Veuillez observer les « Renseignements généraux » dans l'imprimé no. M1002 ci-inclus. Ceci contient des informations importantes sur la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l'ensemble!

Instructions d'assemblage:

Le module est raccordé selon le dessin. Il est nécessaire d'insérer un fusible selon le dessin (pas inclus). Important: Les câbles vers le transformateur et vers la charge raccordée devraient être au moins 0,75 mm². Comme source de courant vous devez employer uniquement des transformateurs d'alimentation à noyau de fer normaux 50...60 Hz, pas des transformateurs électroniques (blocs d'alimentation de commutation, transformateurs à halogène électroniques). Le variateur fonctionne avec un triac selon le mode de réglage de phase.

On peut régler des charges comme des lampes à incandescences, des moteurs à tension alternative et des chauffages. Il est aussi possible de régler des moteurs à tension continue, mais en ce cas il faut placer un redresseur en amont du moteur (derrière le variateur).

La plaque de base d'aluminium du module s'échauffe selon la charge. En cas de charges plus faibles (4 A au maximum), il est suffisant d'installer le module bien ventilé. En cas de charges (10 A au maximum), il faut monter le module avec la plaque de base d'aluminium sur une surface plus grande refroidissante (p. ex. une plaque métallique plane env. 15 x 15 x 0,5 cm). Vous devez dimensionner la surface refroidissante de sorte que la plaque de base d'aluminium du module ne s'échauffe pas à plus de 70°C.

Attention: une tension de service trop haute ou fausse, surchauffe, surcharge ou des court-circuits vont détruire le module immédiatement. Comme chaque module était examiné soigneusement avant l'envoi, un remplacement gratuit est exclu en ces cas.

Mise en service: On peut connecter la tension de service quand le module est monté prêt à l'emploi. Maintenant on peut régler la puissance avec le potentiomètre d'environ 0 à 90 %. Emploi conformément aux dispositions: Régulation de puissance électronique des charges aux transformateurs de tension alternative 50...60 Hz, 12...48 V~.

Volume de livraison:

1 module M063N

1 potentiomètre pour 12 V tension de service avec câble de raccordement, fiches plates

1 description

1 Renseignements généraux no. M1002

Données techniques:

Tension de service: 12 V~, 50...60 Hz (seulement pour des transformateurs à noyau de fer normaux, pas pour les transformateurs électroniques)

Quand on échange le potentiomètre ci-joint par un potentiomètre 100 K linéaire, on peut aussi régler 24 V~ ou bien à 48 V~ il faut un potentiomètre 220 K linéaire (ne sont pas inclus) Mode de fonctionnement: réglage de phase

Plage de réglage: env. 0...90 %

Capacité de charge: pour les charges ohmiques et inductives jusqu'à 10 A au maximum (avec refroidissement) ou 4 A au maximum sans refroidissement additionnel, p. ex. moteurs à tension alternative, lampes à incandescence, chauffages, transformateurs, etc.

Mesures: env. 87 x 60 x 32 mm (avec fond de fixation)

http://www.kemo-electronic.eu

Kemo Germany 06-016 / M063N / KV040

Module M063N Description M063_06-0160M
