MBP1000.4 - Autoradio Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio 4 canaux pour voiture
Marque	Hifonics
Modèle	MBP1000.4
Catégorie	Autoradio (amplificateur)
Nombre de canaux	4 (CH1-4)
Alimentation	12 V DC (batterie véhicule)
Câble d'alimentation inclus	Oui, rouge 5 m
Câble de masse inclus	Oui, gris 0,8 m
Câble de télécommande (remote) inclus	Oui, bleu 5 m
Connexions d'entrée	RCA gauche et droite
Connexions de sortie	Haut-parleurs (CH1, CH2) et caisson de basses (CH3, CH4)
Fonction télécommande de grave	Oui, commande à distance du grave
Support fusible inclus	Oui, avec fusible
Joint pare-feu pour câble d'alimentation	Non inclus (option)
Sécurité auditive	Recommandation de volume modéré pour préserver l'audition
Protection contre les courts-circuits	Déconnecter la borne négative de la batterie avant installation
Instructions d'installation	Vérifier le schéma de liaison inclus et consulter le manuel de l'amplificateur Mercury IV
Accessoires inclus	Câbles d'alimentation, masse, remote, fusible et support
Dimensions et poids	Non spécifiés dans la notice

FOIRE AUX QUESTIONS - MBP1000.4 Hifonics

Quel type de câble d'alimentation est fourni avec le Hifonics MBP1000.4 ?

Le câble d'alimentation fourni est un câble rouge de 5 mètres de long, adapté pour une alimentation 12V.

Comment connecter le caisson de basses à l'amplificateur ?

Connectez le caisson de basses aux bornes CH3 (+) et CH4 (-) de l'amplificateur. Assurez-vous de fixer le caisson avec une ceinture de sécurité.

Où brancher le fil de télécommande (remote) ?

Le fil de télécommande bleu (5 m) doit être connecté au signal de remote de l'autoradio. Utilisez la jonction de fil prévue si nécessaire.

Quelle est la fonction de la commande à distance du grave ?

La commande à distance du grave vous permet de régler le niveau des basses depuis le siège conducteur pour ajuster le son selon vos préférences.

Quels sont les risques d'une écoute à volume élevé ?

Une écoute prolongée à forte pression acoustique peut entraîner une perte d'audition et masquer les signaux de danger dans la circulation. Il est recommandé de conduire à volume modéré.

Dois-je déconnecter la batterie avant l'installation ?

Oui, il est impératif de déconnecter la borne négative (-) de la batterie avant toute installation pour éviter les courts-circuits.

L'amplificateur est-il livré avec un fusible ?

Oui, un support fusible avec fusible inclus est fourni pour protéger l'installation électrique.

Puis-je utiliser cet amplificateur avec des haut-parleurs avant et arrière ?

Oui, les canaux CH1 et CH2 sont dédiés aux haut-parleurs avant (L et R) et les canaux CH3 et CH4 peuvent être utilisés pour un caisson de basses ou d'autres haut-parleurs.

Où trouver le manuel de l'amplificateur Mercury IV mentionné dans la notice ?

Le manuel de l'amplificateur Mercury IV n'est pas inclus avec le MBP1000.4. Vous devrez le télécharger séparément sur le site de Hifonics ou contacter le service client.

Quels sont les branchements RCA de l'amplificateur ?

L'amplificateur dispose de deux entrées RCA : une pour le canal gauche (L) et une pour le canal droit (R), à connecter à la sortie de l'autoradio.

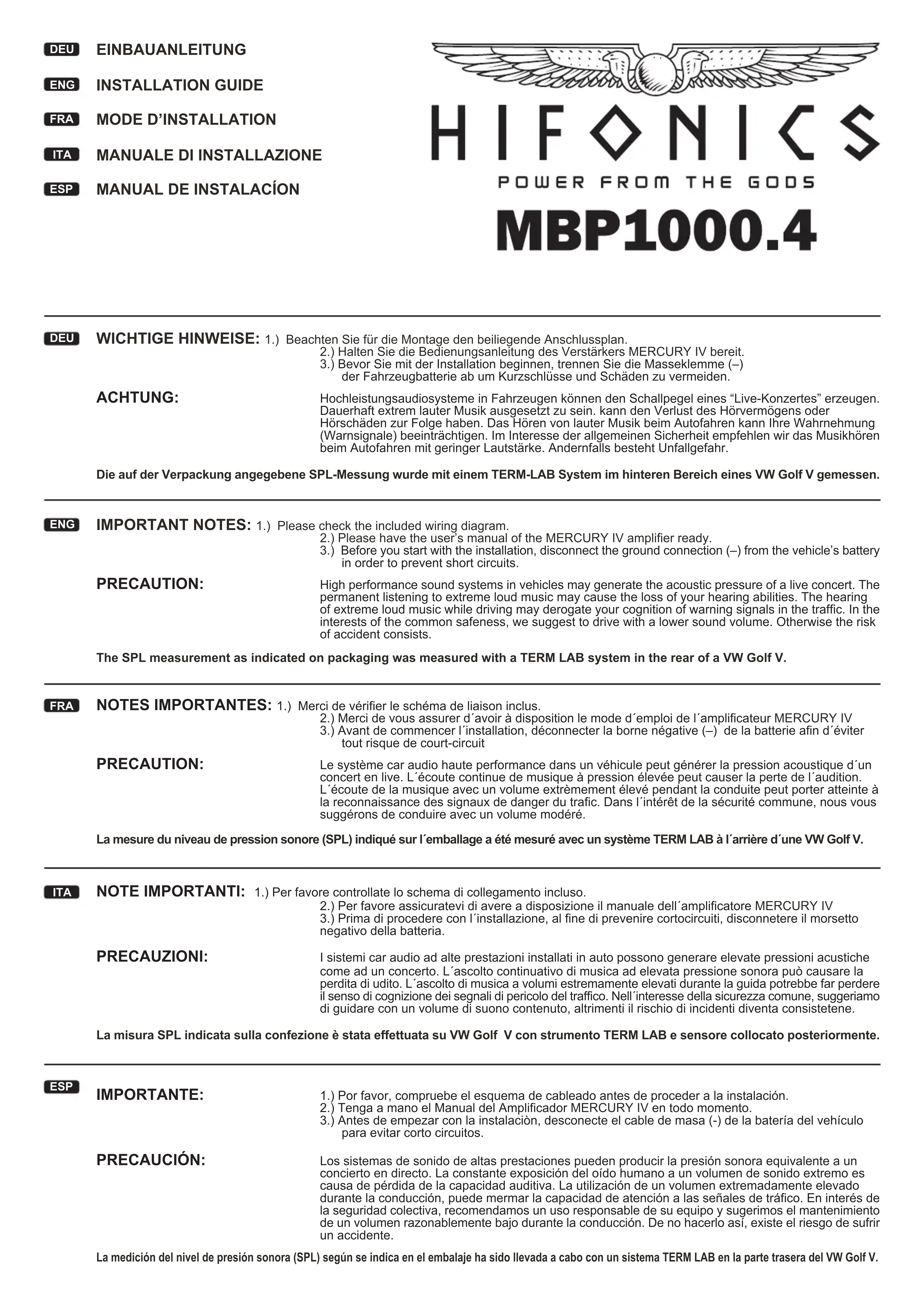

MODE D'EMPLOI MBP1000.4 Hifonics

FRA NOTES IMPORTANTES: 1.) Merci de vérifier le schéma de liaison inclus.

2.) Merci de vous assurer d'avoir à disposition le mode d'emploi de l'amplificateur MERCURY IV. 3.) Avant de commencer l'installation, déconnecter la borne négative (–) de la batterie afin d'éviter tout risque de court-circuit.

Precaution:

Le système car audio haute performance dans un véhicule peut générer la pression acoustique d'un concert en live. L'écoute continue de musique à pression élevée peut causer la perte de l'audition. L'écoute de la musique avec un volume extrêmement élevé pendant la conduite peut porter atteinte à la reconnaissance des signaux de danger du trafic. Dans l'intérêt de la sécurité commune, nous vous suggérons de conduire avec un volume modéré.

La mesure du niveau de pression sonore (SPL) indiquée sur l'emballage a été mesurée avec un système TERM LAB à l'arrière d'une VW Golf V.

Connections électriques & haut-parleur de sortie

1 Batterie +12V borne positive 2 Batterie – borne négative (déconnecter avant l'installation) 3 Support fusible avec fusible inclus 4 Joint pare-feu pour câble d'alimentation* 5 Câble électrique +12V, rouge, 5 m 6 Câble de masse –, gris, 0,8 m 7 Connexion de masse au châssis du véhicule 8 Signal de remote à l'autoradio, bleu, 5 m 9 Connection subwoofer (CH4 - & CH3 +) 10 Connection haut-parleur L (CH1 - & CH1 +) 11 Connection haut-parleur R (CH2 - & CH2 +)

Amplificateur PANEL b

Connections Audio

12 Connection RCA L pour l'autoradio 13 Connection RCA R pour l'autoradio 14 Commande à distance du grave

Caisson subwoofer

Merci d'attacher le caisson avec la ceinture de sécurité

Autoradio/ SOURCE STEREO**

Si nécessaire, consulter le manuel d'utilisation.

15 Jonction de fil pour signal de remote**

Haut-parleurs

Si nécessaire, consulter le manuel d'utilisation.

* option non inclus
