Type de produit	Caisson de basses amplifié (subwoofer actif)
Marque	Yorkville
Modèle	Parasource PS15SF
Puissance nominale (watts)	1000 W nominal, 2000 W crête
SPL max (dB)	132 dB crête (126 dB continu)
Réponse en fréquence (Hz ±3 dB)	45 Hz - 100 Hz
Fréquence de coupure	100 Hz fixe
Configuration du haut-parleur	1x15 pouces, bass reflex
Haut-parleur de graves	15 pouces céramique, longue portée, bobine 3 pouces
Entrées	XLR ligne symétrique, 1/4 pouce ligne/haut-parleur
Sorties	XLR symétrique Link, 1/4 pouce Link
Commandes	Niveau de sortie, sélecteur Ligne/Haut-parleur
Indicateurs	DEL Alimentation, Limiteur (rouge/jaune)
Protection	Limiteur DSP contre excursions excessives et surchauffe
Matériau du coffret	Contreplaqué de bouleau 15 mm
Finition	Peinture
Dimensions (L x H x P, pouces)	24 x 17.4 x 20
Dimensions (L x H x P, cm)	61 x 44.2 x 50.8
Poids	82 lb (37.3 kg)
Alimentation	230 V~50 Hz 1.6 A / 120 V~60 Hz 3.2 A
Usage	Intérieur uniquement
Accessoires inclus	Adaptateur de montage sur pied (support SW Teletube compatible)
Garantie	2 ans (pièces et main-d'œuvre), 10 ans sur le coffret

FOIRE AUX QUESTIONS - Parasource PS15SF YORKVILLE

Quel est le type d'entrée à utiliser ?

L'interrupteur LINE/SPKR permet de choisir entre un signal de niveau ligne (LINE) provenant d'un mélangeur ou d'un processeur, et un signal de niveau haut-parleur (SPKR) provenant directement d'un amplificateur ou d'une sortie enceinte. Utilisez des câbles symétriques XLR ou TRS pour réduire les bruits.

Comment régler le niveau du caisson de basse ?

Réglez la commande de niveau avec un signal d'entrée de niveau moyen (limiteur non actif). Le point de départ recommandé est la détente centrale. Ne réglez pas à haut volume car le limiteur peut fausser le niveau. Pour un réglage précis, réduisez le volume principal en dessous de 10 watts.

Que signifient les DEL du limiteur ?

La DEL rouge indique une protection contre l'excursion excessive du haut-parleur, préservant la dynamique. La DEL jaune indique une protection contre la surchauffe de la bobine mobile, comprimant la dynamique. Si la DEL rouge est souvent allumée, le niveau d'entrée est trop élevé.

Peut-on utiliser le PS15SF à l'extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes.

Comment brancher plusieurs caissons de basse ensemble ?

Utilisez les prises Link (XLR ou 1/4 pouce) pour connecter en parallèle plusieurs PS15SF. Il n'y a pas de limite pratique au nombre d'unités connectables.

Puis-je monter une enceinte sur le dessus du caisson ?

Oui, le caisson est équipé d'un adaptateur de montage sur pied compatible avec l'accessoire Yorkville SW Teletube. Assurez-vous que la surface est plane et horizontale. N'utilisez pas d'enceintes plus grandes que celles recommandées.

Quelle est la consommation électrique du PS15SF ?

Sous 230 V~50 Hz, la consommation est de 1,6 A typique ; sous 120 V~60 Hz, elle est de 3,2 A. Utilisez une prise adaptée et ne surchargez pas le circuit.

Comment entretenir et nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec pour dépoussiérer. N'utilisez pas de liquides ou de produits abrasifs. Conservez la boîte d'origine en cas de retour pour réparation.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez un technicien qualifié. N'ouvrez pas l'appareil : il ne contient aucune pièce réparable par l'utilisateur. Débranchez-le avant toute intervention. La garantie couvre les défauts pendant 2 ans (10 ans pour le coffret).

Cet appareil peut-il être suspendu (flyable) ?

Certains modèles Yorkville sont équipés de points de fixation, mais le PS15SF n'est pas prévu pour la suspension aérienne. Utilisez-le uniquement au sol ou monté sur pied. Ne tentez pas de le suspendre sans l'avis d'un professionnel.

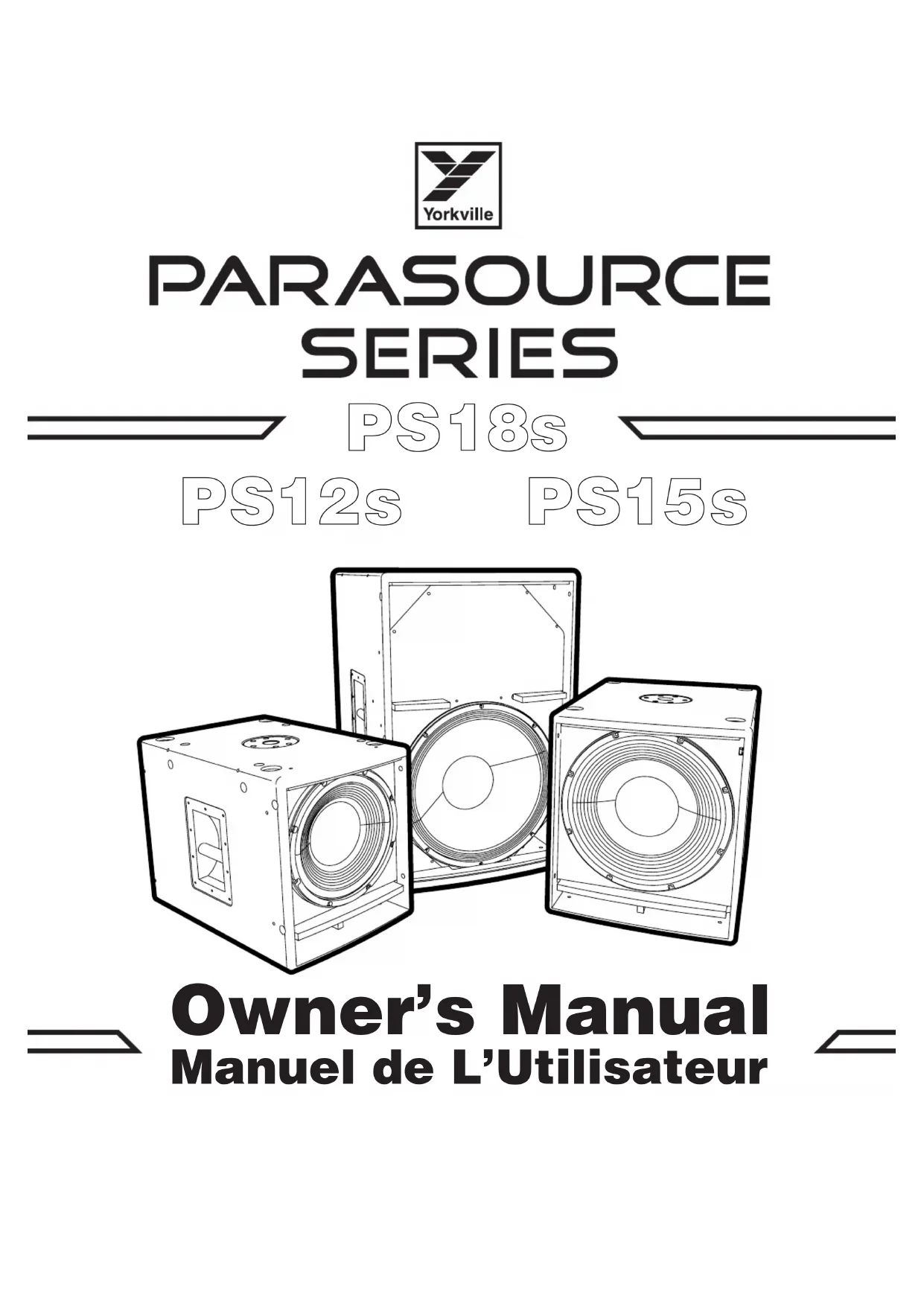

MODE D'EMPLOI Parasource PS15SF YORKVILLE

Manuel de l'utilisateur

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un «voltage dangereux» non isolé à proximité de l'enceinte du produit qui pourrait être d'impair suffisante pour présenter un risque de choc électrique.

The DO NOT STACK symbol is intended to alert the user that the product shall not be vertically stacked because of the nature of the product. Le symbole NE PAS EMPILER est pour alerter l'utilisateur que le produit ne doit pas être empilé verticalement en raison de la nature du produit.

RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN

CAUTION: HOT SURFACE NOT TO BE SERVICED ATTENTION: SURFACE CHAUBE BY USERS

DO NOT

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions instantanées dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU

ANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT CE PRODUT EST POUR L'USAGE A

L'INTEREUR SEULEMENT. LES PACKS BATTERIES INSTALLLES NE DOIVENT PAS ETRE EXPOSES

A UNE CHALEUR EXCESSIVE TELLE QUE LE ENSOLEILLEMENT, LE FEU OU SIMILAIRES.

Veuillez Lire le Manuel: Il contient des informations qui devraient être comprises avant l'opération de cette œuvre. Conservez, Gardez S. V. P. ce instructions pour consultations ultérieures et observez les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas où l'appareil devait être retourné pour réparation.

Avertissement: Pour réduire le risque de feu ou de décharge électrique, ne exposez pas cet appareil à la pluie ou à l'humidité. Ne utilisez pas cet appareil près de l'eau

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adherer à des précautions de base incluant celle qui suivent

Alimentation - L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifié dans le manuel ou le qui indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'interrompre complètement les trois liamés. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désigné. Un appareil construit selon les normes de CLASS 1 ne devrait être raccordé à une prise mère d'alimentation avec connexion intacte de mise à la masse. Dans qu'une prise de branchement ou un couplet d'appareil est utilisée comme disjoncteur de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.

Risque - Ne pas placer ce appareil sur un chariot, un support, un trépied ou une table instables. Appareil pour monter le bléster qu'il qu'un ou subir des domages importants. Utilisant également un chariot, un support, un trépied ou une table

recommandé par le fabricant ou vendus avec le produit. Suivez les instructions du fabricant pour installer l'appareil et utiliser les accessoires reconnus par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant. Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences nuisibles sur la santé de vos oreilles.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez-vous que l'appareil est libre de la propre ventilation. Ne commencez pas à l'installation près du source de chaleur que des radiateurs, registres de chaleur, touristes ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositions marquées d'un symbole "déclar" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositions de connection extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation - Ne pas enlever le dispositif de sécurité sur la prise polianne ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polianne disposée de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse disposée de deux lames en plus d'une tige qui connexe à la masse. La lame plus large ou la tige de mise à la masse est précisée pour toute sécurité. La prise murale est défectueuse si elle n'est pas confiante pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation, protégez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince à particulier aux prises. NUTLISEZ PAS L'APPEARIL si le cordon d'alimentation est endommagé. Pour débrancher complètement cet appareil de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appliott doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service - Consultez un technicien qualifié pour l'entretien de cet appareil. L'entretien est nécessaire quand l'appareil a été endommagé de chaque côté. Par exemple, si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui est rentré à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé. Débranchez l'appareil avant d'ouvrir les couvercles.

Le symbole représentant un éclair ou avec une flèche de l'internet un triage équivalent est utilisé pour prévenir l'utilité de la couverture. Le symbole est associé à l'internet du comparat. Cesse lunanet est le cas d'au tableau sauf mention nelever pour représentier un risque d'échéance.

Le symbole représentant un point d'exclamation à l'intérêt d'un triage équivalant, signée à l'utilisée la présence d'instructions importantes relatives au conditionnel et à l'étiquetage de l'équipement qui cette notice d'insolation.

1. Liso2 ccs Instructions
2. Conservations instructions
3. Respectez tous les avertissements.
4. Suis toutes les instructions

5. N'yez pas l'appareil près de l'eau.

1. Nettoyage Upwoment wzrs enfants see.
2. No bloquer pas les ouvertures de ventilation, Installer en suivant les instructions du fabricant.
3. Ne pas installer près des sources de chaleur lesquelles redirigent, bouches de chaleur, tours ou autres appareils (y compris les amplificateurs) produisant de la chaleur.

d. Nannur prape o' jatl aotitn sacutrfa da tta hlat olae or da tga dm al to hea. Ihe fane potale poxtadoe anssas with a plus largte ouh. Iure prase wite o la tae poreddoed two bards and to one lioureige lira. La tare large ou la tareloise ige son kourt por N'ayant pas les informations nécessaires pour corriger de manière certaine, le passage est restitué tel quel.

1. Protege le corso d'alimentation des plateformes ou pincements en particulier près des fiches, des prises de courant et au point de sortie de l'airpase).
2. Utilisez uniquement les pièces cassées fournies par le fabricant.
3. Ulliear uniquemert avccn charlot, stard, trpied ou une table specifie per le fabricant, ou vendus avec teppareil.
4. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé pendant de longues périodes de temps.
5. Contenez toute réparation à un technicien qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelconques lignes que coûte, comme lorsque le cordon d'alimentation ou la fiche est endommagé, lorsque du liquide a été renversé ou des objets sont tombés à l'intérieur lorsque l'appareil a été exposé à la pluie ou l'humidité, ne fonctionne pas normalement, ou est tombé.

Avertissement

Pour débrancher les réservoirs d'essence ou d'accumulateurs électriques, ne pas exposer sa peau à la pluie ou à l'humidité et ne pas toucher des objets conducteurs de liquides, lesquels dans des vases, sur l'appareil. Pour laisser totalement cet appareil de connexion secteur, débranchez totalement son cordon d'alimentation du réceptacle CA. La prise du cordon d'alimentation ou du prolongateur, si vous en utilisez un comme dispositif de débranchement, doit rester facilement accessible.

POUR PRÉVENIR LES RISQUES D'ÉLECTROCUTION, NE PAS RACCORDER À L'ALIMENTATION ÉLECTRIQUE ALORS QUE LA GRILLE EST RETIRÉE.

PS12S, PS15S et PS18S

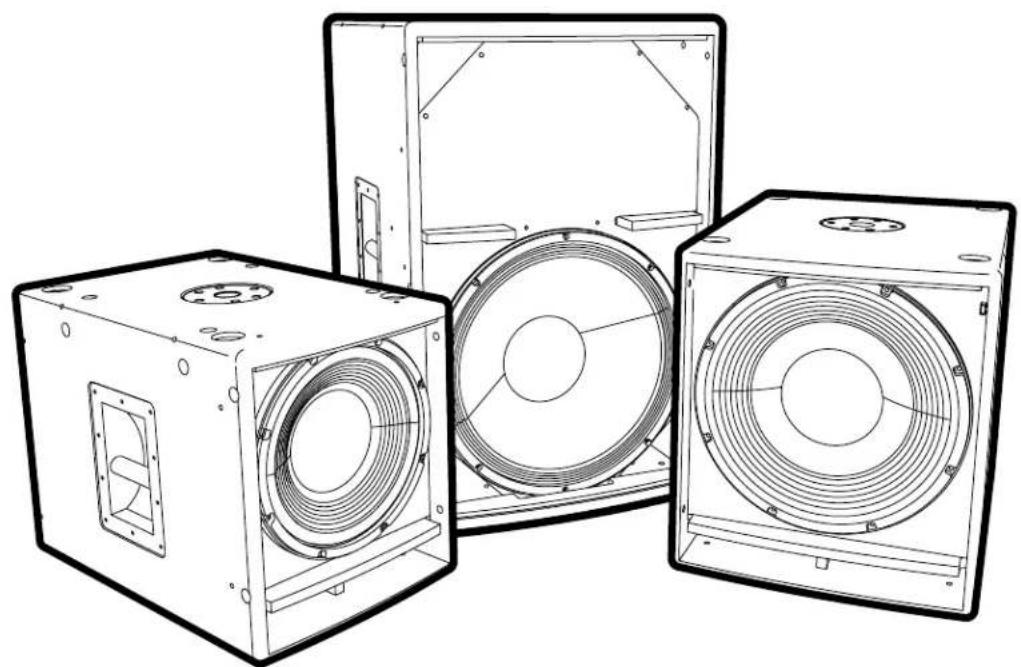

Félicitations pour votre achat d'un caisson de basse de la série Parasource, la meilleure option pour ajouter un caisson de basse aux enceintes amplifiées de la série Parasource de Yorkville Sound. Les PS12s, PS15s et PS18s sont des caissons de basse de qualité supérieure avec amplificateurs de puissance intégrés.

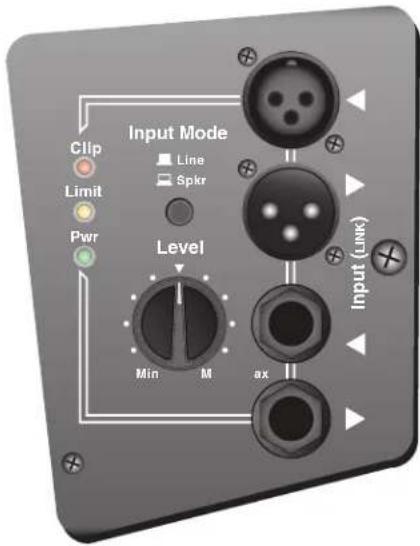

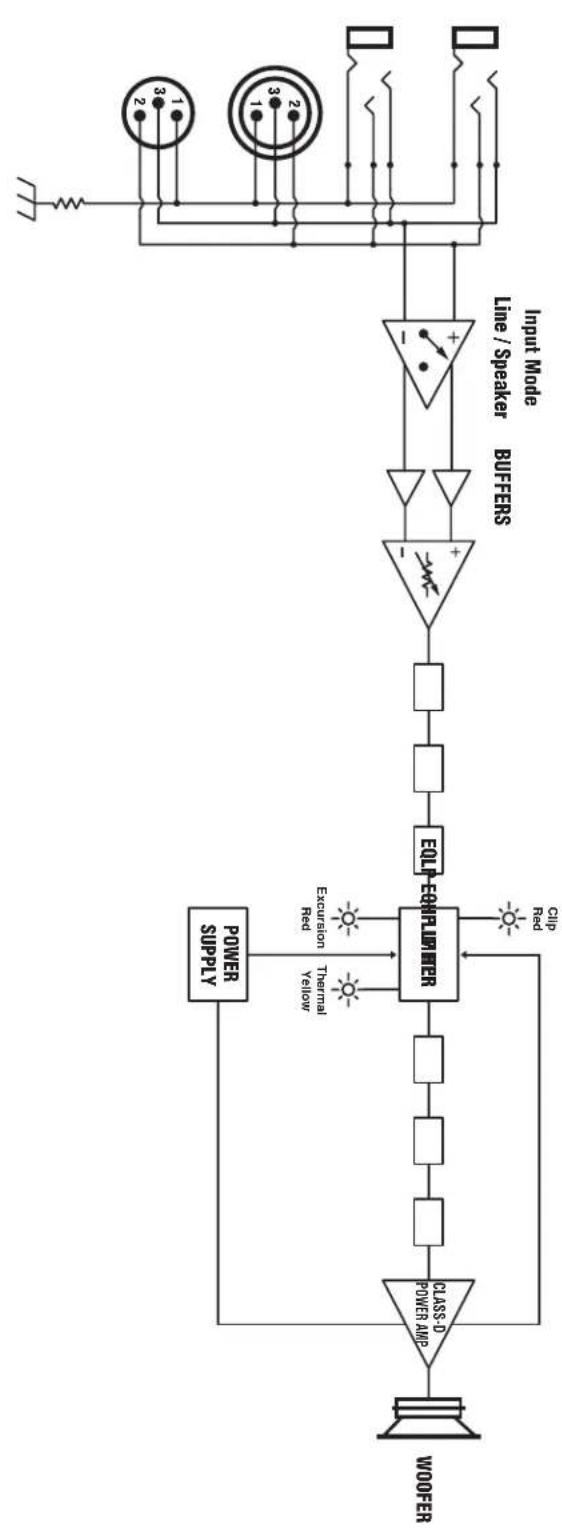

1. Commutateur de mode d'entrée

La position de niveau ligne (LINE) est utilisée lorsque les PS12, PS15 et PS18 reçoivent un signal d'un processeur, d'un filtre électronique, de la sortie d'un mélangeur non amplifié ou de la boucle d'une enceinte amplifiée. En mode niveau ligne (LINE), l'utilisation de câbles symétriques ¼-pouce (TRS) et/ou XLR réduit la sensibilité de l'appareil aux renflements et aux bourdonnements.

Pour le fonctionnement en niveau haut-parleur (SPKR), connectez les PS12, PS15 et PS18 comme un haut-parleur ordinaire (en parallèle à l'aide des prises en boucle) avec les haut-parleurs passifs à large bande. La position de niveau haut-parleur (SPKR) doit être utilisée lorsque les PS12, PS15 et PS18 sont alimentées par un cable de haut-parleur de 14 pouces directement à partir de la sortie d'un amplificateur ou d'un mélangeur amplifié. Vous pouvez également utiliser un signal de niveau de haut-parleur provenant de la connexion parallèle sur une enceinte non amplifiée.

Attention:

• Ne branche pas deux sources de niveau de haut-parleur à un seul caisson de basse amplifié de la série PS!
• Augmenter la commande de niveau alors que le limiteur est activé n'augmentera pas le niveau sonore et pourrait causer un feedback lorsque le niveau de fonctionnement est réduit.

2. La commande de niveau des PS12, PS15 et PS18

La commande de niveau permet d'ajuster la quantité de basses ajoutées au système de sonorisation par le caisson de basse Parasource. Ajustez cette commande en fonction de la sensibilité relative des haut-parleurs compagnons à large bande et de la réponse en fréquence souhaitée du système. Cette commande doit être réglée en écoutant avec un signal d'entrée de niveau moyen (de sorte que le limiteur ne soit pas activé).

Remarque: il n'est pas recommandé de régler cette commande durant le fonctionnement à des niveaux élevés, car le limiteur peut avoir un effet considérable sur le niveau de sortie.

Note: Le réglage de la commande de niveau des PS12, PS15 et PS18 à la détente centrale est le bon point de départ lors de la configuration d'un système de sonorisation. De là, des réglages peuvent être effectués pour optimiser le son. La détente est le réglage qui donne la pleine puissance lorsque l'entrée ligne est utilisée et que le signal d'entrée est à un niveau de +3 dBv.

3. Prises d'entrée (link)

Les entrées sont conçues pour faciliter le branchement de vos PS12, PS15 et PS18 à presque tous les systèmes audio avec un minimum de tracas. Un filtre externe n'est pas nécessaire et les connexions peuvent être faites en utilisant les entrées ¼-pouce et/ou XLR et les connexions Thru.

Les PS12, PS15 et PS18 peuvent être branchées avant ou après les haut-parleurs à large bande puisqu'elles n'altèrent pas le signal des haut-parleurs.

en chaîne (thru) et ne tirent aucune puissance de l'amplificateur/processeur qui les alimente.

Remarque : en plus de permettre le raccordement de haut-parleurs à large bande, les prises Thru permettent de connecter (en parallèle) de nombreux caissons de basse PS12, PS15 et PS18. Il n'y a pas de limite pratique au nombre de PS12, PS15 et PS18 qui peuvent être connectées ensemble.

4. Protection.

Les PS12, PS15 et PS18 sont protégés contre les excursions excessives du haut-parleur et contre la surchauffe de la bobine mobile. Assurez-vous que l'interrupteur ligne/haut-parleur (LINE/SPKR) est dans la bonne position pour éviter l'échec au niveau du circuit d'entrée. Les caissons de basse amplifiés de la série PS disposent d'un circuit à base de DSP pour éviter les écarts, les surtensions et les excursions excessives. Pour obtenir les meilleurs résultats, réglez le système de manière à ce que la DEL du limiteur s'allume parfois en rouge et ne soit PAS toujours jaune. La DEL du limiteur s'allume en rouge lorsque la protection contre l'excursion excessive du haut-parleur est activée, ce qui permet de conserver la dynamique de la musique. Lorsque la DEL du limiteur passe au jaune, la protection contre la surchauffe de la bobine mobile est active, ce qui comprime la dynamique de la musique. Durant une utilisation à des niveaux élevés, le limiteur devient actif et limite le gain du caisson de basse amplifié de la série PS donc si l'utilisateur tente de régler la commande de niveau du caisson de basse à un niveau élevé, le réglage résultant sera annulé par la protection interne. La commande de niveau doit être réglée lorsque le caisson fonctionne à un niveau bas (moins de 10 watts). Pour ce faire, il faut baisser le volume principal du signal acheminé vers le caisson de basse afin de permettre l'équilibrage et le réglage des basses en même temps que le haut-parleur à large bande utilisé. Si la commande de niveau est réglée trop haut parce qu'elle est ajustée lors d'un fonctionnement à un niveau élevé, le circuit d'entrée sera échappé et la dynamique des basses sera perdue. L'indicateur d'échec rouge indique le moment où cela se produit. Cela peut se produire sans distorsion audible puisque les filtres et les limiteurs supprimeront la distorsion.

Remarque : à des niveaux de puissance élevés, lorsque le limiteur est activé, augmenter la commande de niveau du caisson de basse n'augmentera PAS le niveau de sortie. Ne continuez PAS à augmenter ce réglage lorsque vous opérez à des niveaux élevés.

5. Adaptateur de montage sur pied

Les caissons de basses amplifiés de la série PS sont équipés d'un adaptateur de montage sur pied intégré qui peut être utilisé avec l'accessoire Yorkville SW Teletube pour supporter les enceintes supérieures amplifiées.

AVERTISSEMENT : Les caissons de basses amplifiés de la série PS DOIVENT être placés sur une surface plane et horizontale pour soutenir l'enceinte en toute sécurité. N'utilisez pas d'enceintes plus grosses sur le dessus que celles recommendées !

PS12S	Spécification PS15S	PS18S
Actif ou Passif Actif	Actif	Actif
Puisance Nominale (watts) 900 watts - Nominale (1800 watts - Pointe)	1000 watts - Nominale (2000 watts - Pointe)	1200 watts - Nominale (2400 watts - Pointe)
Max SPL (dB) 129dB Pointe (123dB Continu)	132dB Pointe (126dB Continu)	135dB Pointe (129dB Continu)
Réponse en Fréquence (Hz +/- 3dB) 45Hz - 100Hz 45Hz-100Hz	45Hz-100Hz
Fréquence de Coupure (Hz) fixe @ 100Hz	fixe @ 100Hz	fixe @ 100Hz
Configuration de Haut-Palearr 1x12-pouces (Caisson Bass Reflex )	1x15-pouces (Caisson Bass Reflex)	1x18-pouces
Haut-Palearr Fréquence Graves 1x12-pouces Céramique Longue Portée avec Bobine 3 pouces	1x15-pouces Céramique Longue Portée avec Bobine 3 pouces	1x18-pouces Céramique avec Bobine 4 pouces
Entrées Entrée Niveau Symétrique Ligne XLR	Entrée Niveau Symétrique Ligne XLR	Entrée Niveau Symétrique Ligne XLR
¼-inch Line or Speaker Level Input	¼-inch Line or Speaker Level Input	¼-inch Line or Speaker Level Input
Sorties Sortie Link XLR Symétrique	Sortie Link XLR Symétrique	Sortie Link XLR Symétrique
Sortie Link ¼ de pouce	Sortie Link ¼ de pouce	Sortie Link ¼ de pouce
Commandes Niveau de Sortie, Sélecteur de Niveau Line/Speaker	Niveau de Sortie, Sélecteur de Niveau Line/Speaker	Niveau de Sortie, Sélecteur de Niveau Line/Speaker
Alimentation/Limit/DEL Clip	Alimentation/Limit/DEL Clip	Alimentation/Limit/DEL Clip
Matériel de Construction 15mm Bouleau	15mm Bouleau	15mm Bouleau
Matériel de Construction - Baffle 15mm Bouleau	15mm Bouleau	15mm Bouleau
Finition Peinture	Peinture	Peinture
Consommation Électrique (typique) 230V~50 Hz 1.5A / 120V~60 Hz 3.0A	230V~50 Hz 1.6A / 120V~60 Hz 3.2A	230V~50 Hz 1.6A / 120V~60 Hz 3.6A
Dimensions (PLH x L'arrière, pouces) 22.8 x 14.7 x 16.85	24 x 17.4 x 20	22.25 x 21.25 x 32.25
Dimensions (PLH x L'arrière, cm) 57.9 x 37.4 x 42.8	61 x 44.2 x 50.8	56.5 x 54.0 x 81.9
Poids (livres/kg) 65 / 29.6	82 / 37.3	111/50.5

8LSD 8 9LSD '2LSD Jouwbe! OB LA-00-S8LSD-S8LSD-SZLSD-5410-K0718

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébenisterie), returnez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuiment. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.

REAL Geir.

REAL People.

Canada U.S.A.

Plusieurs des modèles populaires de la ligne d'enceinte à haut-parleur Yorkville sont maintenant équipés de quincaillerie de montage pour les applications requérant une suspension aérienne. Dépendant du modèle, deux ou plusieurs attaches internes sont prévues pour de tels montages. Chaque attache contient deux trous de boulon et offre des points de montage centre de gravité pour utilisation avec charges droites ou anguleuses. Plusieurs des modèles permettent la suspension de cabinets additionnels selon leur limite de charge de travail spécifique.

IMPORTANT!! LE MONTAGE DE SYNTÉME DE HAUT-PARLEUR EST UNE AFFAIRE TRÉS SÉRIEUSE. LES MONTAGES IMPLIQUANT UNE SUSPENSION AÉRIENNE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON-LIMITÉE) AU CALCUL DES LIMITES DE CHARGE DE TRAVAIL, LA QUINCAILLIERIE D'INSTALLATION, ET INSPECTIONS PÉRIODIQUES DE SECURÉTÉ DE TOUTA LA QUINCAILLIERIE ET DE L'EBENISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NETENTEZ PAS DE FAIRE VOUS-MÉME L'INSTALLATION, AYZE PLUTÔT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION INADEQUATE PEUT CAUER DES BLESSURES CORPORELLES OU MÈME LA MORT. CONSULTÉZ UN INGÉNIEUR EN STRUCTURE POUR CALCULER LA CHARGES ADDITIONNELLE ÀJOUTÉE AU BâtIMENT. UN RENFORCEMENT DE LA STRUCTURE DU BâtIMENT POURRAIT ÉTRÉ NÉCESSAIRE POUR ASSURER UNE INSTALLATION SURE.

2. OUTILS REQUIS

Clé Hex 4.5mm (7/32")

Adhesif de verrouillage pour filtre (Type amovible)

3. Installation des boulons à OEIL

a) À l'aide d'une Clé Hex 4.5mm (7/32"), enlevez le boulon à tete plate du dessus ou du dessous de l'enceinte à haut-parleur pour découvrir les trous filétés (sur les modèles TX, les boulons à tete plate sont situés à l'intérieur des quincailleries de montage intégré), tel qu'indiqué ci-dessous.

Assurez-vous de ne pas perdre ces boulons à tête plate. Vous devrez les réutiliser pour fermer hermétiquement le cabinet quand les boulons œil seront enlevés.

IMPORTANT! NUTILISEZ QUE DES BOULONS A OEIL CLASSIFIED POUR LES CHARGES REQUIS DES VOUS POUVEZ VOUS LES PROCURER DE YORKVILLE SOUND OU ATM FLYWARE TM. POUR PRESERVER UNE FORCE MAXIMALE DE L'ENTRETOISEMENT DU CABINET, ASSUREZ-VOUS QUE TOUS LES POINTS DE SUSPENSION SONT FIXÉS SOLIDEMENT AVEC SOIT UN BOULON A CEIL, SOIT UN BOULON HEX A TÉTE PLATE

b) Placez une goutte d'adhesif de verrouillage sur le filage du boulon à oeil et placez-en une dans le trou exposé. Resserrez chaque boulon à oeil à la main jusqu'à ce qu'ils soient bien serrés contre l'enceinte. Serrez encore chaque boulon à oeil en les tournant un autre demi-tour. Assurez-vous d'insérer les boulons à oeil dans les trous filetés directement en ligne avec le câble de suspension. Toujours suivre les instructions d'installation et d'utilisation du fabricant des boulons à oeil. c) Suspendez chaque enceinte selon le calcul de charge de travail et les pratiques recommandées par le fabricant de la quincaillerie de montage.

IMPORTANT!! LES MODÈLES ÉQUIPÉS DE SEULEMENT DE SUSPENSION SUR LE DESSUS, SONT DÔTÉS D'UN POINT DE TIRE À L'ARRIÈRE SUR LE PANNEAU CENTRAL DU BAS. CE POINT DE TIRE NE DOIT PAS ÊTRE UTILISÉ COMME POINT DE SUSPENSION, CE POINT DE TIRE NE DOIT SEULEMENT ÊTRE UTILISÉ QUE POUR TIRER L'ENCEINTE VERS L'ARRIÈRE...

Enlevez le boulon à tête plate et remplacez-le avec un boulon à œil forgé!

N'enlevez pas les boulons à tête plate sur le côté de l'enceinte/s

4. Limites de CHARGE de travail

Les limites de charge spécifiées ont été déterminées pour chaque enceinte comme suit:
