DESIGNJET COLORPRO GA PRINTER - Imprimante à jet d'encre grand format HP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante à jet d'encre grand format
Marque	HP
Modèle	DesignJet ColorPro GA
Format d'impression maximal	330 mm x 483 mm (13 x 19 pouces)
Technologie d'impression	Jet d'encre thermique, PhotoREt II
Vitesse d'impression	Jusqu'à 9 ppm en noir, 7 ppm en couleur
Nombre de bacs papier	3 bacs + alimentation manuelle arrière
Capacité des bacs	Bac 1 : 10 feuilles, Bac 2 : 150 feuilles, Bac 3 : 250 feuilles
Types de support supportés	Papier ordinaire, papier jet d'encre HP, papier photo HP, transparents, transfert T-shirt
Cartouches d'encre	HP n° 10 (noir, cyan, magenta, jaune), remplaçables individuellement
Têtes d'impression	Quatre têtes remplaçables (noir, cyan, magenta, jaune), largeur 12,7 mm
Réseau	Serveur d'impression MIO HP JetDirect intégré (GA), Ethernet
Logiciel inclus	Pilotes Adobe PostScript pour Mac/Windows, Pilote AutoCAD pour CAD
Configuration système minimale	Windows 95/98/NT 4.0 (Pentium, 48-64 Mo RAM) ou Macintosh (Power PC, 48 Mo RAM), 150 Mo espace disque
Panneau de commande	Écran LCD, touches Menu/Elément/Valeur/Sélectionner/Annuler/Reprise, voyants Attention (rouge) et Prêt (vert)
Épreuvage couleur	Compatible avec le système Imation Matchprint jet d'encre (RIP logiciel + bases)
Entretien courant	Nettoyage automatique des têtes (3 niveaux), alignement des têtes via menu Diagnostic
Consommables	Cartouches d'encre HP n°10, têtes d'impression HP, papier spécial HP
Support client	Assistance HP, site web, forum utilisateurs HP DesignJet en ligne

FOIRE AUX QUESTIONS - DESIGNJET COLORPRO GA PRINTER HP

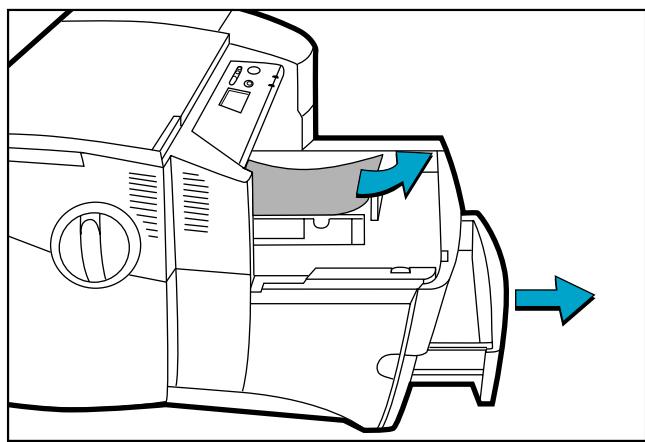

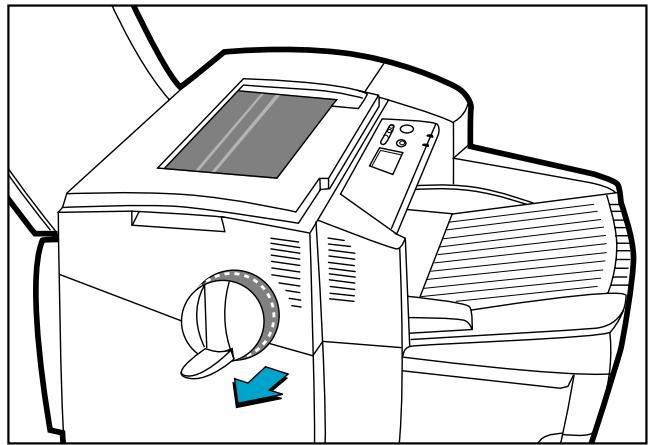

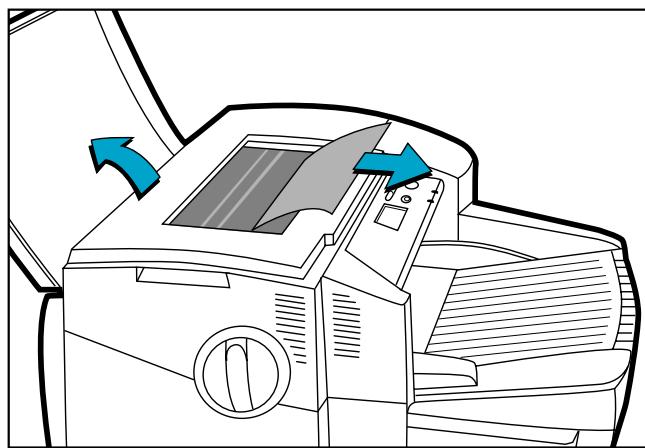

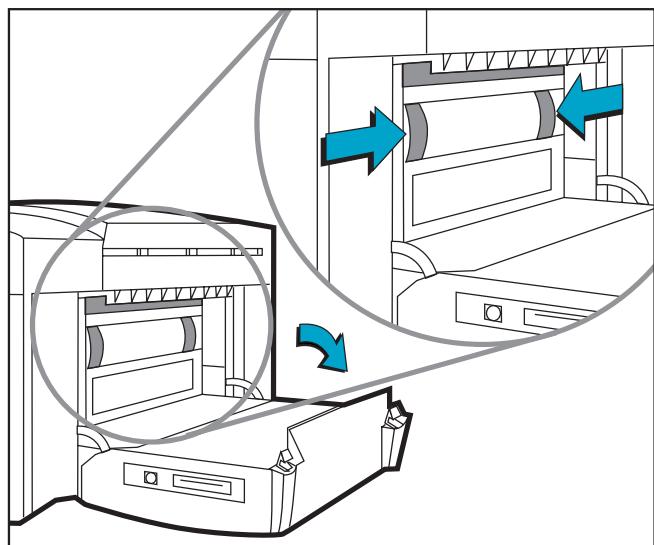

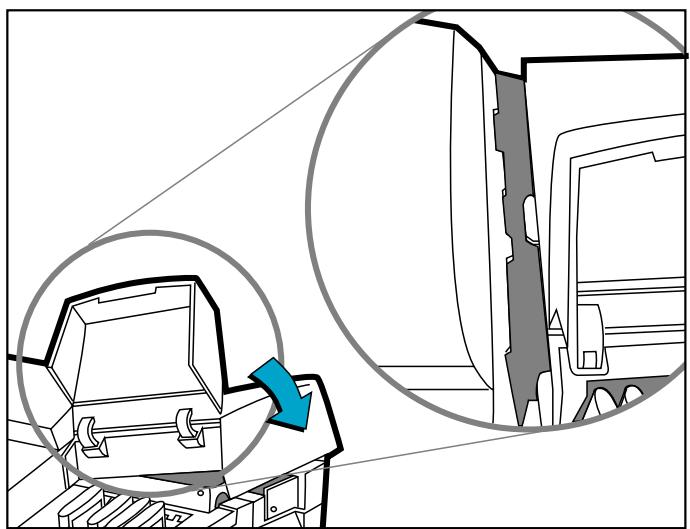

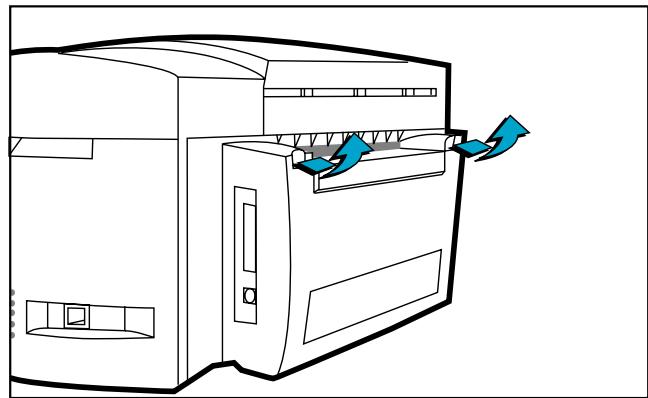

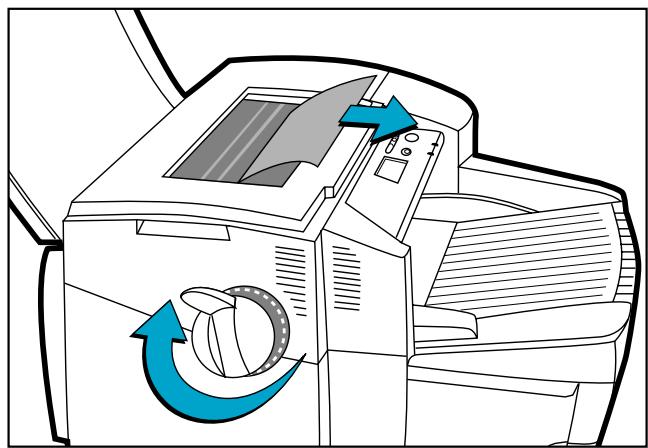

Comment résoudre un bourrage papier sur l'HP DesignJet ColorPro GA ?

Si un bourrage survient, retirez d'abord le support des bacs 1, 2 et 3, puis ouvrez le capot supérieur pour retirer le papier bloqué. Si nécessaire, tournez la molette papier à l'arrière de l'imprimante. En cas de persistance, abaissez la porte d'accès arrière et retirez le panneau pour accéder au papier coincé. Refermez tous les accès et appuyez sur le bouton ◆ (Reprise) pour continuer.

Comment nettoyer les têtes d'impression ?

Accédez au MENU DE DIAGNOSTICS depuis le panneau de commande en appuyant plusieurs fois sur [Menu]. Utilisez [Élément] pour sélectionner NETTOYER TETE NIVEAU 1, 2 ou 3. Commencez par le niveau 1, qui utilise le moins d'encre. Appuyez sur [Sélectionner] pour lancer le nettoyage. Le niveau 3 est le plus puissant mais consomme davantage d'encre.

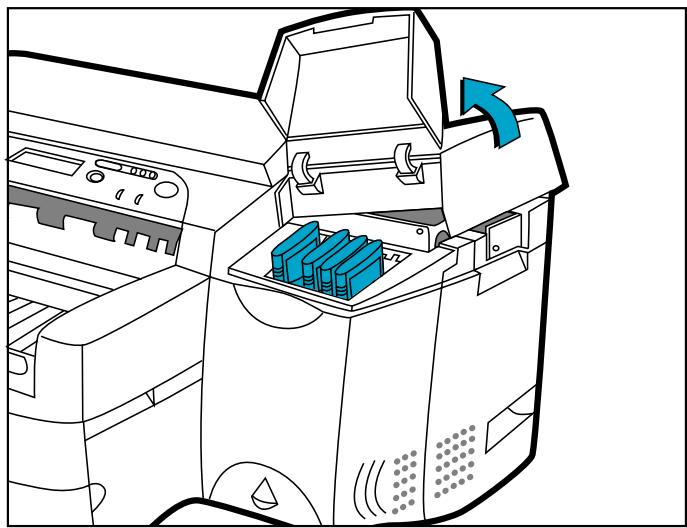

Comment remplacer une cartouche d'encre ?

Soulevez le volet d'accès aux cartouches d'encre. Retirez la cartouche vide en la tirant. Sortez la nouvelle cartouche HP n°10 de son emballage et insérez-la dans le logement de couleur correspondant (flèche vers l'avant). Enfoncez fermement et refermez le volet. Utilisez uniquement des cartouches HP d'origine pour éviter d'endommager l'imprimante.

Que faire si le message 'TETE [COULEUR] DEFECT., REMPLACEZ-LA' apparaît ?

Ce message indique qu'une tête d'impression est défectueuse. Ouvrez le volet d'accès aux cartouches, puis le couvercle d'accès aux têtes. Déverrouillez le loquet des têtes en le poussant vers l'avant puis vers l'arrière. Retirez la tête défectueuse, installez la nouvelle tête après avoir retiré le ruban protecteur, puis refermez le loquet et le couvercle. L'imprimante effectuera un diagnostic automatique.

Comment aligner les têtes d'impression ?

Depuis le MENU DE DIAGNOSTICS, sélectionnez ALIGNER TETES D'IMPRESSION avec [Élément] puis appuyez sur [Sélectionner]. L'imprimante imprime une page avec cinq jeux de motifs. Pour chaque jeu (A à E), choisissez la paire de lignes la mieux alignée (la plus droite) en utilisant [Valeur] (1 à 5). Confirmez avec [Sélectionner], puis une page de confirmation s'imprime. Si les carrés et la croix sont bien alignés, l'opération est réussie.

L'imprimante n'imprime pas, que vérifier ?

Vérifiez d'abord que l'imprimante est sous tension (voyant vert Prêt allumé) et qu'elle est en ligne (appuyez sur ◆ si DECONNECTEE). Assurez-vous qu'elle est sélectionnée comme imprimante par défaut dans votre système. Imprimez une page de diagnostic via le MENU D'AUTOTEST pour tester le matériel. Vérifiez aussi les connexions (parallèle ou réseau) et que le papier n'est pas bloqué.

Comment modifier la qualité d'impression ?

Depuis le panneau de commande, allez dans MENU QUALITE D'IMPRESSION. Utilisez [Élément] pour sélectionner QLTE IMPR. puis [Valeur] pour choisir entre NORMAL (bon équilibre), ECONOFAST (brouillon, plus rapide) ou SUPERIEURE (haute qualité, plus lent). Les réglages peuvent aussi être définis dans le pilote d'imprimante depuis l'ordinateur.

Quels formats de papier supporte l'imprimante ?

L'imprimante supporte les formats suivants : Letter, Legal, A3, A4, B4, 11x17 pouces (279x432 mm), 13x19 pouces (330x483 mm), ainsi que des formats personnalisés de 100x148 mm à 330x483 mm. Les marges d'impression minimales varient selon le format (par exemple, 6,35 mm à gauche et à droite pour Letter).

Comment utiliser l'alimentation manuelle par l'arrière ?

L'alimentation manuelle par l'arrière permet d'imprimer sur des supports épais (jusqu'à 0,3 mm comme le bristol ou les étiquettes) sans les plier. Réglez le pilote pour prendre le papier depuis l'alimentation manuelle. Lorsque le message 'CHARG. ALIM. MNL' s'affiche, insérez une seule feuille face à imprimer vers le haut, en alignant le bord gauche sur le repère. L'imprimante entraîne automatiquement la feuille.

Que signifie le voyant rouge clignotant ?

Le voyant Attention rouge clignote lorsqu'une erreur s'est produite ou qu'une intervention est nécessaire. Consultez le panneau avant pour un message d'erreur. Les erreurs réparables (comme 'RECHARGEZ BAC x' ou 'BOURRAGE PAPIER') peuvent être résolues en suivant les instructions. Si le voyant rouge et vert clignotent simultanément, il s'agit d'une erreur non réparable : éteignez et rallumez l'imprimante, puis contactez HP si elle persiste.

MODE D'EMPLOI DESIGNJET COLORPRO GA PRINTER HP

Guide de l'utilisateur

HP DesignJet ColorPro CAD (C7777A)

HP DesignJet ColorPro GA (C7778A)

HP DesignJet série ColorPro : Guide de l'utilisateur (version 1)

Marques

HP ColorSmart II, HP PhotoREt II et HP ZoomSmart Scaling Technology sont des marques déposées de la société Hewlett-Packard.

Imation Matchprint est une appellation commerciale d'Imation Corporation.

Microsoft est une marque déposée aux États-Unis de Microsoft Corporation.

Windows est une appellation commerciale de Microsoft Corporation.

Adobe est une appellation commerciale déposée aux États-Unis d'Adobe Systems Incorporated.

PostScript est une appellation commerciale d'Adobe Systems Incorporated.

Avertissement

Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis.

Hewlett-Packard n'offre aucune garantie de quelque sorte que ce soit concernant ce matériel, y compris, et sans que cette enumeration soit limitative, toute garantie implicite de commercialisation et d'adaptation à une utilisation particulière.

Hewlett-Packard ne saurait être tenu responsable de toute erreur contenue dans le présent document ou de tout dommage fortuit ou consécutif lié à la fourniture, aux performances ou à l'utilisation de ce document.

Toute reproduction, impression ou traduction de ce document est strictement interdite sans l'accord écrit préalable de la société Hewlett-Packard.

Menu

Copyright 1998, 1999

Hewlett-Packard Company

Barcelona Division

Avda. Graells, 501

Caractéristiques de l'imprimante (avec le système IimationTM MatchprintTM jet d'encre) 7

Tâches d'impression de base 16

Entretien de l'imprimante 38

Dépannage 40

Menu du panneau de commande 53

Signification des messages de l'imprimante 62

Marges d'impression minimales 67

Signification du test de diagnostic 68

Un accès direct à HP et aux informations dont vous avez besoin, quand vous en avez besoin.

Enregistrez-vous maintenant !

HP DesignJet en ligne est un "club d'utilisateurs" sur internet gratuite et réservé aux utilisateurs de HP DesignJet. Une fois enregistré, l'utilisateur dispose d'un accès illimité à toute une gamme de services utiles, le terme "utile" prenant toute sa valeur puisqu'il s'agit d'un site non commercial.

Cliquez ici pour accéder au site HP DesignJet en ligne

Les informations fournies par HP aux utilisateurs incluent :

• Une lecture trimestrielle centrale sur des conseils d'utilisation, des informations techniques et des exemples d'utilisation des imprimantes HP DesignJet dans le monde entier;
• Des informations complètes sur les contacts d'assistance clientèle HP.
• Un outil de dépannage en ligne Diagnostic HP DesignJet.
• Un calendrier des événements et programmes liés à HP DesignJet.
• Un accès en ligne à des vidéos de formation et à des documents utilisateur sélectionnés.
• Des informations immédiates sur les nouveaux produits.

Les communications des utilisateurs à HP incluent :

• Les commentaires sur les fonctionnalités HP DesignJet.
• Le contact automatique avec l'assistance clientèle HP depuis l'outil de diagnostic, pour obtenir de l'aide de HP.
• La possibilité de poser des questions techniques à des experts de l'industrie sur l'impression grand format.

Menu

Enfin, les communications entre utilisateurs incluent la possibilité de gagner des prix en proposant à HP des récits de réussites de projet, ainsi qu'un forum de discussion où les utilisateurs peuvent partager des recommandations pratiques et demander des conseils à leurs homologues.

HP DesignJet en ligne est disponible en allemand, anglais, espagnol, français, italien et portugais.

Partenaire stratégique en matière d'assistance, nous nous attachons à vous aider à exercer votre activité dans de bonnes conditions. L'assistance clientèle HP vous apporte un soutien, déjà maintes fois salué, pour vous assurer de tirer le meilleur parti de votre HP DesignJet.

L'assistance clientèle HP fournit une expertise d'assistance complète et éprouvée et investit dans de nouvelles technologies apportant de bout en bout à sa clientèle une assistance unique. Ses services comprennent la configuration et l'installation, des outils de dépannage, des forfaits extensibles de garantie, des services de réparation et d'échange, une assistance par téléphone et par Internet, des mises à jour logicielles ainsi que des services d'auto-maintenance. Pour en savoir plus sur l'Assistance clientèle HP, consultez notre site à l'adresse : www.hp.com/go/support.

Que faire avant d'appeler

1. Consultez les suggestions de dépannage contenues dans ce document :
2. Dans la documentation du pilote fournie avec le pilote (pour les utilisateurs envoyant des fichiers PostScript et ceux utilisant Microsoft Windows).

Menu

• Si vous avez installé des pilotes et des RIP concus par des fournisseurs tiers, consultez la documentation utilisée.
• Si le problème est lié à votre logiciel, commencez par contacter le vendeur de votre logiciel.
• Si le problème persististe, consultez le livre HP Support Services (Services d'assistance HP) fourni avec l'imprimante. Ce document contient une liste exhaustive des différents services d'assistance disponibles pour résoudre les problèmes rencontres avec l'imprimante.
• Si vous appelez l'un des bureaux Hewlett-Packard, munissez-vous des informations suivantes pour nous aider à répondre au plus vite à vos questions :
• L'imprimante que vous utilisez (le numéro de produit et le numéro de série disponibles sur l'étiquette située à l'arrière de l'imprimante).
• L'ordinateur que vous utilisez.
• Tout équipement spécifique ou logiciel que vous utilisez (spouleurs, réseaux, commutateurs, modems ou pilotes spécifiques).
• Le câble utilisé (voir référence) et l'endroit où vous l'avez acheté.
• Le type d'interface utilisé sur l'imprimante (parallèle ou réseau).
• Le nom du logiciel et sa version.
• Les informations (version de base du micrologiciel) disponibles dans le menu Informations (voir page 56).
• Si possible, imprimez le test de diagnostic (voir page 68) et envoyez-le par TELECOPIE à votre centre d'assistance.

Caractéristiques de l'imprimante

Félicitations, vous venez d'acheter une imprimante HP DesignJet ColorPro. Si vous ne l'avez déjà fait, consultez le poster de configuration et le Guide de mise en route fournis avec l'imprimante pour prendre connaissance des instructions relatives à sa configuration.

Maintenant que l'imprimante est configurée et prête à être utilisée, prenez quelques instants pour la découverte. Cette section présente les points suivants :

Configuration requise 8

Fonctions et avantages de l'imprimante 9

Compatibilité avec le système Imation™ Matchprint™ jet d'encre 10

Identification des parties de l'imprimante 11

Disposition du panneau de commande 12

Touches du panneau de commande 13

Voyants du panneau avant 15

Menu

HP DesignJet ColorPro GA

Assurez-vous que vous disposez de la configuration suivante :

Minimum: Macintosh 7.6.1 ou ultérieur : Power PC - 48 Mo de RAM Windows 95/98 : Pentium, 48 Mo de RAM Windows NT 4.0 : Pentium, 64 Mo de RAM Espace disque disponible de 150 Mo pour des impressions de 11x17 pouces (279 mm x 432 mm) ou au format A3. Lecteur de CD-ROM.

Conseillé: Macintosh 8 ou ultérieur : Power PC - 64 Mo de RAM Windows 95/98, Pentium 150/166, 64 Mo de RAM Windows NT 4.0, Pentium 150/166, 64 Mo de RAM

Les fichiers contenant des graphiques complexes ont besoin de plus d'espace disque.

HP DesignJet ColorPro CAD

Minimum: Windows 3.1x : Pentium 100, 8 Mo de RAM Windows 95/98 et NT 4.0 : Pentium 100, 16 Mo de RAM Espace disque disponible de 100 Mo pour des impressions de 11x17 pouces (279mm x 432mm) ou au format A3.

Conseillé: Windows 3.1x : Pentium 200, 16 Mo de RAM Windows 95/98 : Pentium 200, 32 Mo de RAM Windows NT 4.0 : Pentium 200, 64 Mo de RAM Espace disque disponible de 300 Mo pour des impressions de 11x17 pouces (279 mm x 43 2mm) ou au format A3.

Les fichiers contenant des graphiques complexes ont besoin de plus d'espace disque. Utilisateurs Windows NT : assurez-vous que le système dispose d'une quantité de mémoire virtuelle suffisante (Paramètres > Panneau de configuration > Système > Performances).

Intégration aisée aux groupes de travail avec les fonctions réseau

• Prise en charge par l'imprimante HP DesignJet ColorPro des principaux systèmes d'exploitation et protocoles réseau.
• Installation et configuration aisées avec HP JetAdmin et WebJetAdmin.
• Affichage à cristaux liquides convivial (LCD) et panneau de commande pour une configuration simple de l'imprimante et moins d'interventions de la part du service informatique.

Réduction des coûts et gain de vitesse substantiels avec le nouveau système modulaire d'alimentation en encre de HP (MIDS)

• Les nouvelles têtes d'impression de 12,7 mm impriment des bandes plus larges, permettant d'atteindre des vitesses d'impression de 9 ppm en noir et de 7 ppm en couleur.
• Le kit encreur modulaire HP communique avec une puce intelligente incorporée à chaque tête d'impression et à chaque cartouche pour surveiller les niveaux d'encre et la durée de vie des têtes.
• L'impression en couleur devient plus abordable avec des coûts par page inférieurs.

Dépassez les attentes de votre groupe de travail en impression couleur avec HP photo II (jusqu'à 330 mm x 483 mm)

• PhotoREt II utilise de très petites gouttes d'encre pour maker plus de nuances de couleur, des transitions plus douces entre les tons et un rendu plus net sur n'importe quel support.
• Imprime jusqu'àu format 330mm x 483mm / A3 surdim. selon vos besoins.

Compatibilité avec le système imation™ matchprint™ jet d'encre

Si vous avez besoin d'images CMJN de haute qualité créées avec la nouvelle technologie de pointe de correspondance des couleurs sur votre imprimante HP DesignJet ColorPro GS, installez le système Imation Matchprint jet d'encre. Ce système, produit en collaboration avec Imation Corp., l'un des principaux fournisseurs mondiaux de systèmes d'épreuvage des couleurs, comprend les éléments suivants :

• RIP couleur logiciel ImationTM MatchprintTM, avec ses fonctions avancées de productivité et d'utilisation;
• Bases jet d'encre Imation™ Matchprint™, formulées pour fournir une reproduction consistante et fiable des couleurs.

Menu

Ainsi, la combinaison de votre imprimante HP DesignJet ColorPro GA, du RIP couleur logiciel ImationTM MatchprintTM et des bases jet d'encre ImationTM MatchprintTM vous permet de créer des épreuves couleur jet d'encre de haute qualité.

Pour plus d'informations sur le système ImationTM MatchprintTM jet d'encre, visitez le site Web d'Imation à l'adresse www.imation.com.

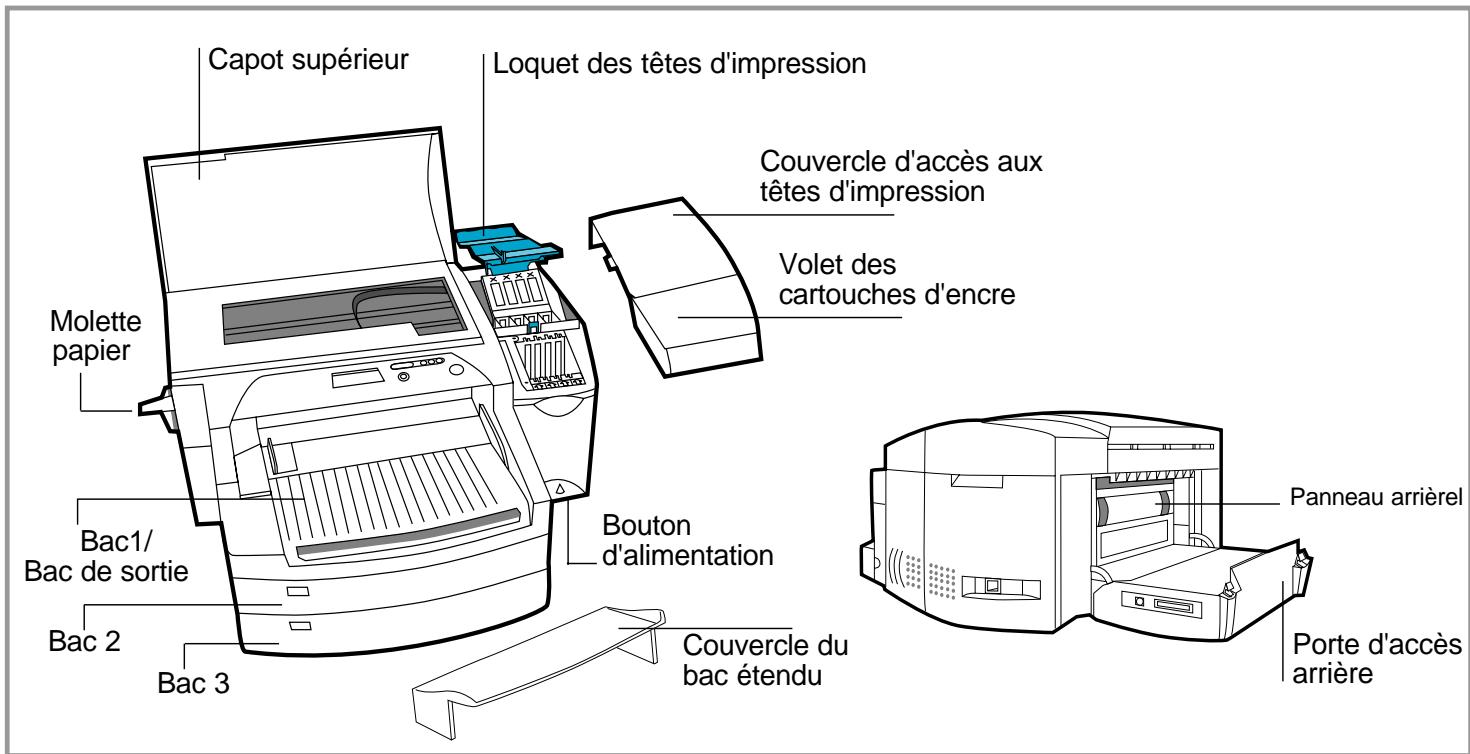

Identification des parties de l'imprimante

Menu

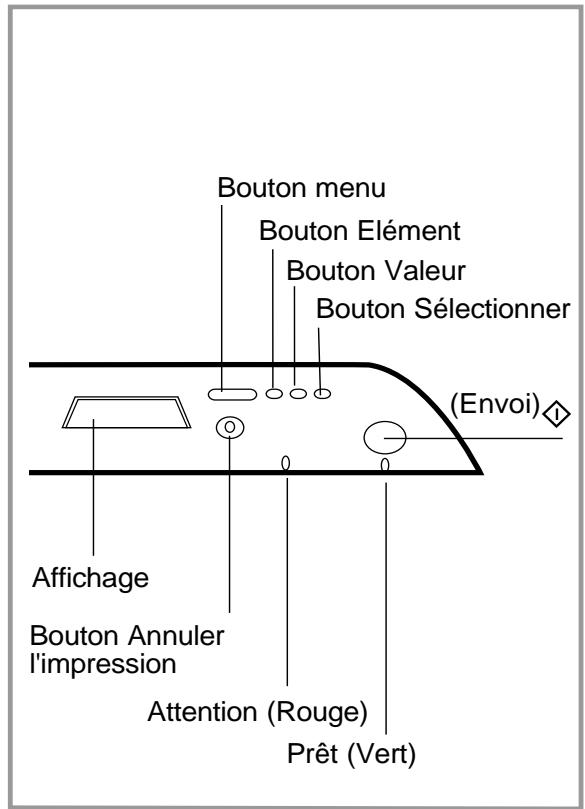

Touches du panneau de commande

[Menu]	Permet de passer d'un menu à l'autre du panneau de commande. Pour imprimer l'organigramme des menus : 1. Appuyez sur [Menu] jusqu'à ce que MENU D'AUTOTEST s'affiche. 2. Appuyez sur [Elément] jusqu'à ce que IMPRIMER PLAN DE MENU s'affiche. 3. Appuyez sur [Sélectionner] pour imprimer le menu. Pour plus d'informations sur chaque rubrique de menu, consultez “Menu du panneau de commande” page 53.
[Elément]	Permet de passer d'une rubrique à l'autre du menu sélectionné.
[Valeur]	• Permet de passer d'une valeur à l'autre de la rubrique de menu sélectionnée. • Permet de passer d'un bac à un autre.
[Sélectionner]	• Enregistre la valeur sélectionnée pour un élément. Un astérisque (*) apparaît en regard de la sélection, indiquant le nouveau réglage par défaut. Les réglages par défaut sont conservés lorsque l'imprimante est étente ou réinitialisée à moins que vous ne réinitialisez tous les réglages par défaut à partir du menu de réinitialisation. • Imprime la page d'information de l'imprimante sélectionnée à partir du panneau de commande.
[Annuler l'impression]	Annule la tâche d'impression traitée par l'imprimante. La durée de l'annulation dépend de la taille de la tâche. N'appuyez qu'une seule fois sur le bouton.

Menu

(Reprise)

• Connecte ou déconnecte l'imprimante. • Permet à l'imprimante de reprendre l'impression après avoir été déconnectée. Efface la plupart des messages de l'imprimante et connecte cette dernière. • Permet à l'imprimante de poursuivre l'impression avec un message d'erreur tel que RECHARGEZ BAC x [TYPE] [FORMAT] ou FORMAT INATTENDU. • Permet de quitter le menu du panneau de commande (pour enregistrer un réglage sélectionné sur le panneau avant, appuyezAAParavant sur [Sélectionner]). • Affiche les codes d'erreurs irrécupérables.

Menu

Voyants du panneau avant

L'imprimante comporte deux voyants :

Voyant	Couleur	Fonction
Attention	Rouge	Clignote lorsqu'une erreur s'est produit OU lorsqu'une intervention est nécessaire.Pour plus d'informations, consultez la section “Dépannage” page 40.
Prêt	Vert	Allumé lorsque l'imprimante imprime, lorsqu'elle est à l'etat normal OU lorsqu'elle est en ligne.

Menu

Tâches d'impression de base

Cette section présente des informations sur les tâches d'impression de base telles que :

Réapprovisionnement des bacs 17

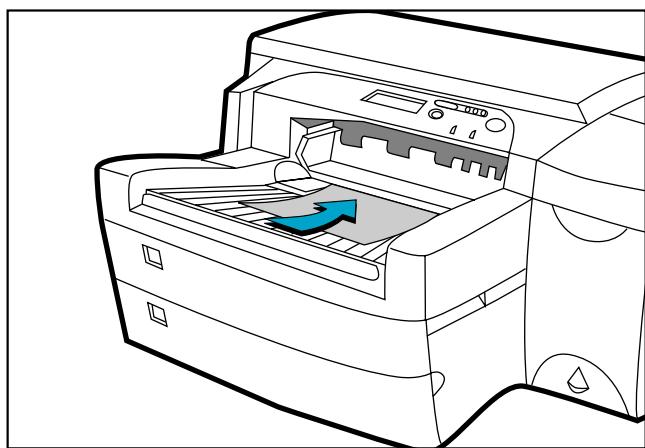

Réapprovisionnement en papier du bac 1 18

Réapprovisionnement du bac 2 en supports courants 19

Réapprovisionnement du bac 3 en supports courants 23

Réapprovisionnement manuel en papier par l'arrière 27

Contrôle et remplacement des cartouches d'encre 28

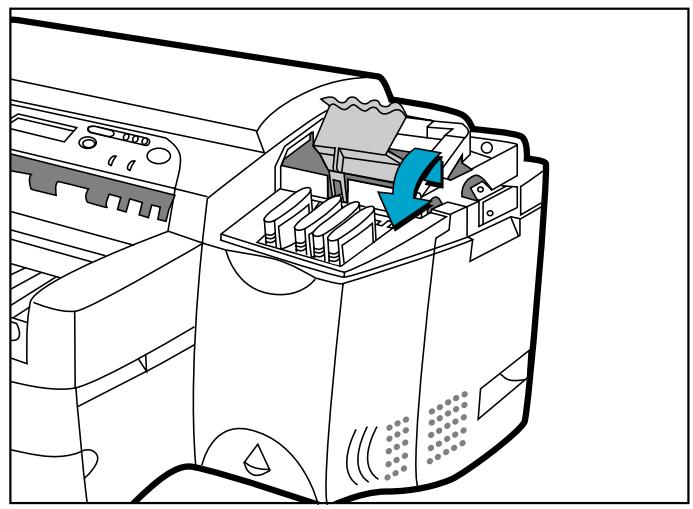

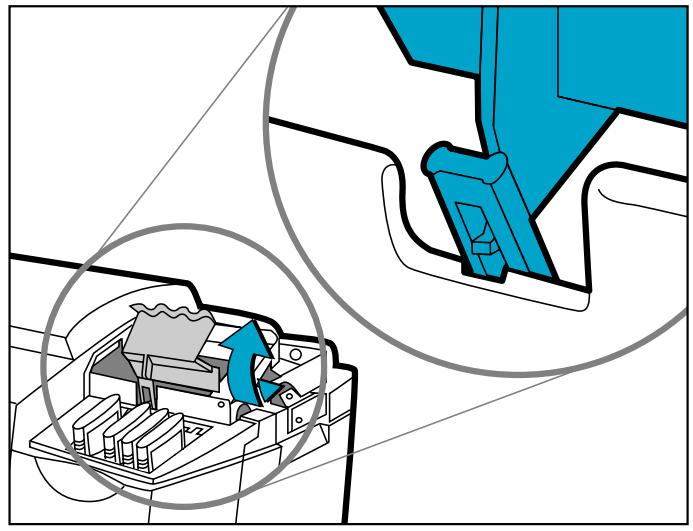

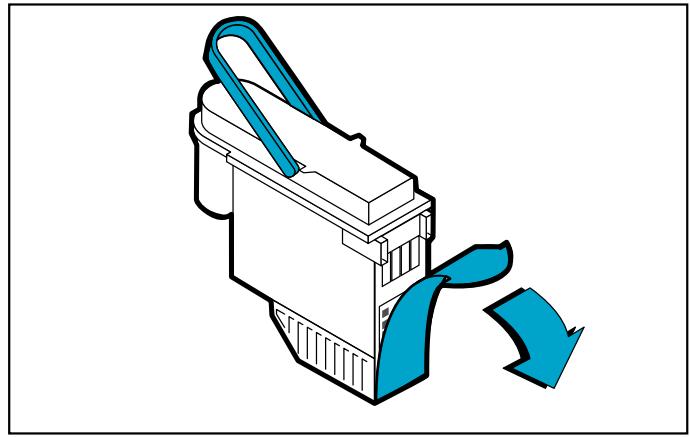

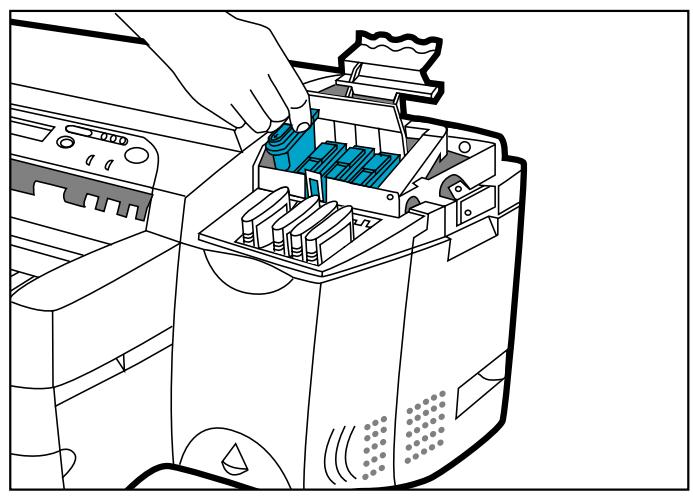

Remplacement des têtes d'impression 29

Utilisation du logiciel d'imprimante HP DesignJet série ColorPro 33

Utilisation de l'imprimante en réseau 37

Réapprovisionnement des bacs

Les imprimantes HP DesignJet série ColorPro comportent trois bacs à papier et une alimentation par l'arrière, apportant ainsi des fonctionnalités supérieures de manipulation du papier.

Bac 1 – Ce bac fait office de système d'alimentation manuelle. Il peut contenir 10 feuilles de papier. Il convient pour des types et des formats de supports rarement utilisés. Bac 2 – Ce bac peut contenir 150 feuilles de papier. Il est recommandé pour le papier utilisé fréquemment. Bac 3 – Ce bac peut contenir 250 feuilles de papier. Il est recommandé pour le papier utilisé fréquemment.

Menu

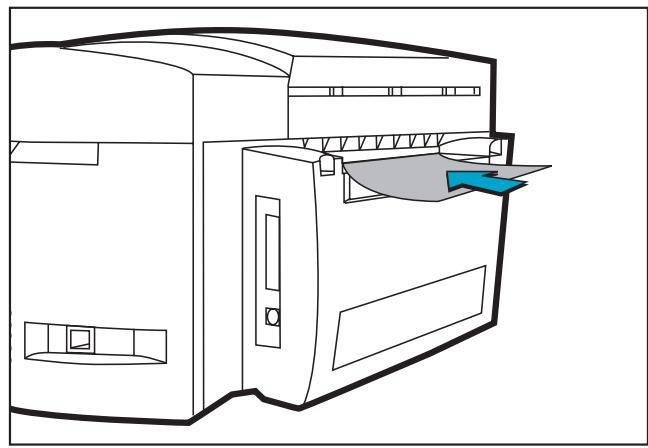

Alimentation manuelle par l'arrière - L'alimentation manuelle par l'arrière est donc pour offrir un circuit papier rectiligne pour l'impression sur des supports écais (jusqu'à 0,3 mm) comme le bristol ou les étiquettes sans les plier. Cette alimentation ne vous permet d'imprimer qu'une seule feuille à la fois.

Menu

1. Réglez le pilote pour qu'il prenne le papier dans le bac 1 et imprimez le document. Pour plus d'informations sur les réglages d'impression, consultez "Modification des réglages d'impression" page 34.
2. Une fois la tâche d'impression envoyée à l'imprimante, le message “RECHARGEZ BAC 1 [TYPE] [FORMAT]” s'affiche sur le panneau avant. [TYPE] et [FORMAT] correspondant au type et au format de papier spécifique dans le pilote de l'imprimante.
3. Faites glisser le guide en largeur jusqu'à la position la plus à l'extérieur.
4. Insérez jusqu'à 10 feuilles de papier le long du bord droit du bac 1, face à imprimer vers le bas, jusqu'à ce que vous sentiez une résistance.
5. Faites glisser le guide en largeur jusqu'à ce qu'il se cale sur le bord du papier.
6. Appuyez sur pour imprimer.

Réapprovisionnement du bac 2 en supports courants

Remarque: le bac 2 est donc pour contenir jusqu'à 150 feuilles de papier et peut recevoir des formats tels que Letter, A4, Legal, B4, A3, 279mm× 432mm et 330mm× 483mm.

Cliquez ici pour lancer une série vidéo sur le chargement de papier A4, Letter ou Legal.

Cliquez ici pour lancer une série vidéo sur le chargement de papier B4, A3, 279 x 432 mm ou 330 x 483 mm.

Menu

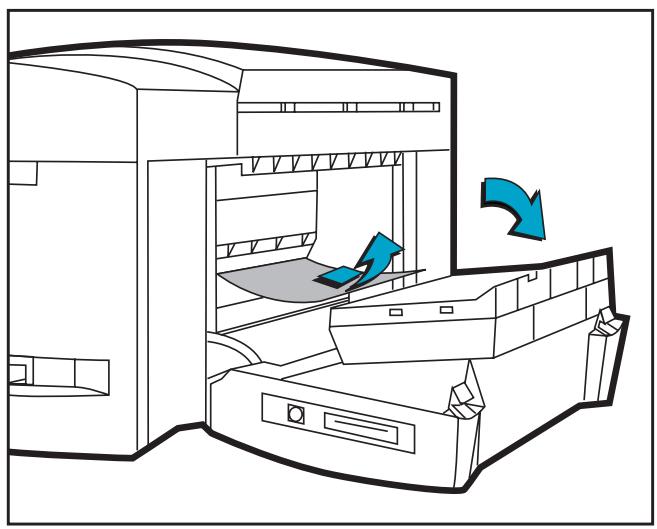

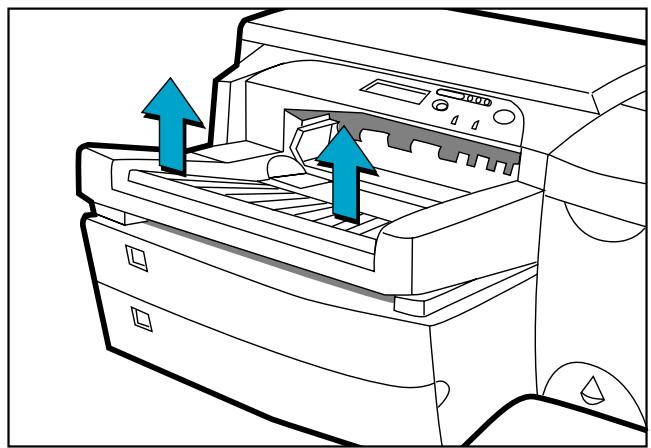

1. Retirez le bac 1.

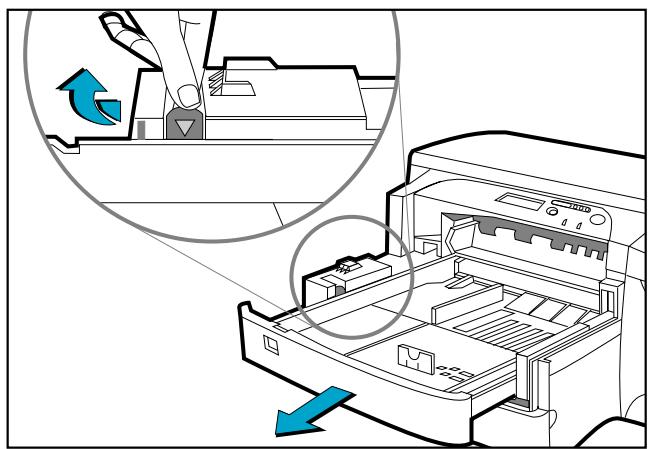

2. Si vous souhaitez modifier le format de papier défini pour le bac, passez au point 3. Si vous souhaitez réapprovisionner le bac en papier en gardant le réglage existant, passez au point 5.

Réapprovisionnement du bac 2 en supports courants

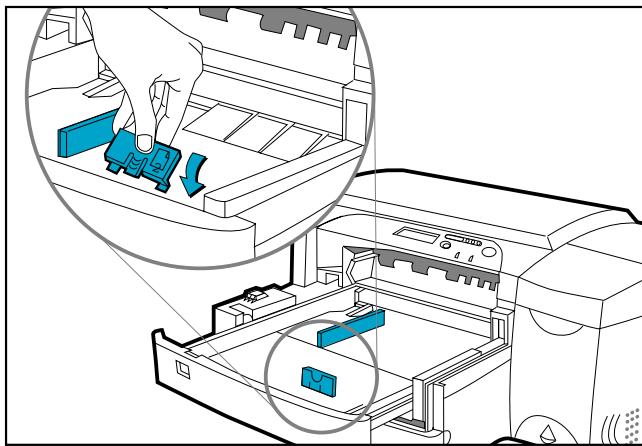

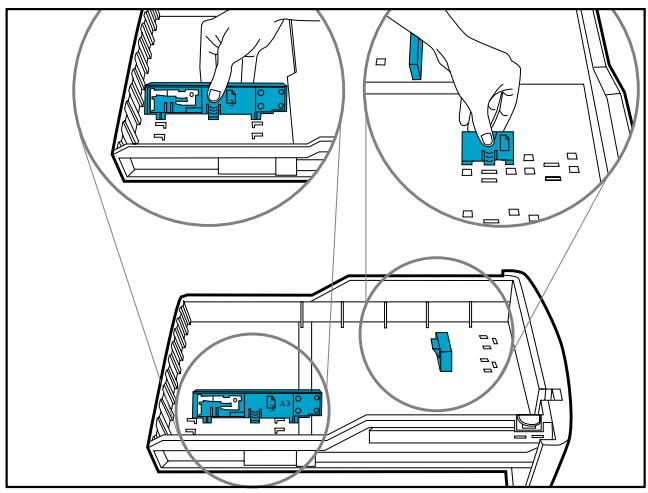

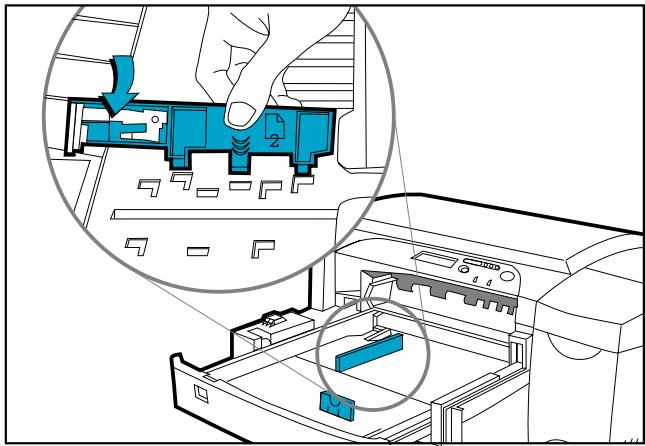

1. Placez les guides de largeur/longueur du papier sur les fentes. Les repères de format de papier sont indiqués en dessous de leur fente respective.

Menu

1. Si vous chargez des formats de papier tels que B4, A3, 279 mm x 432 mm, 330 mm x 483 mm, retirez le loquet du bac, tirez le bac vers vous et verrouillez-le à nouveau. Si vous chargez des formats de papier tels que A4, Letter ou Legal, assurez-vous que le bac n'est pas tiré vers vous. Le cas échéant, retirez le loquet du bac, rentrez le bac et verrouillez-le à nouveau.

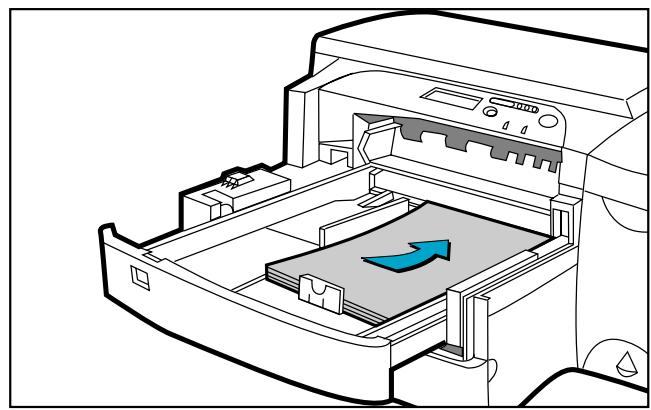

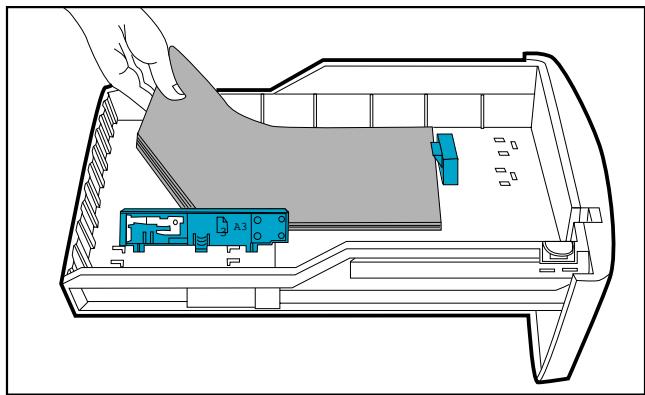

1. Insérez le papier, face à imprimer vers le bas.
2. Taquez le bord gauche du papier de manière à ce qu'il soit aligné sur le bord droit du bac.

Menu

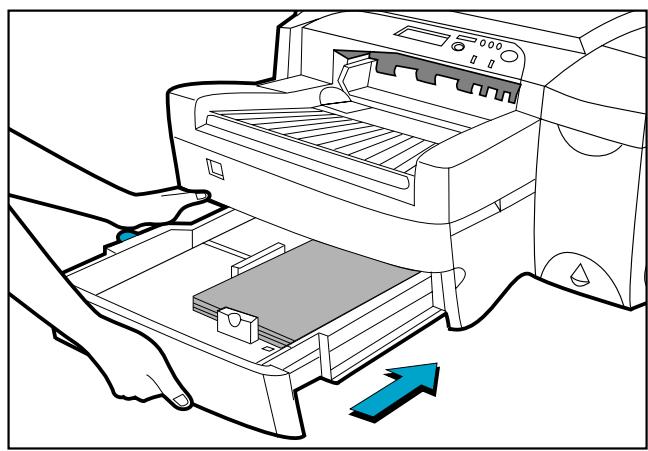

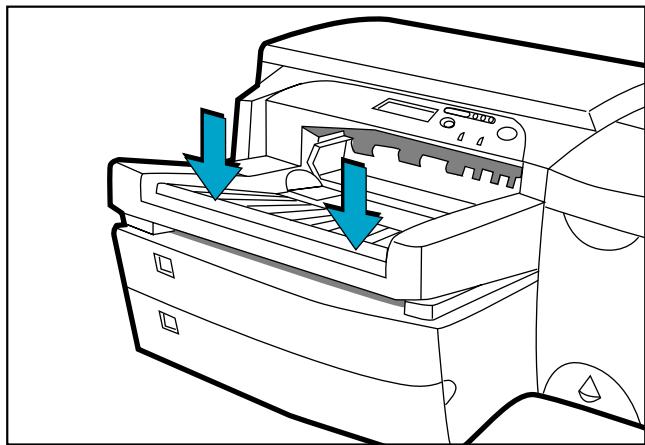

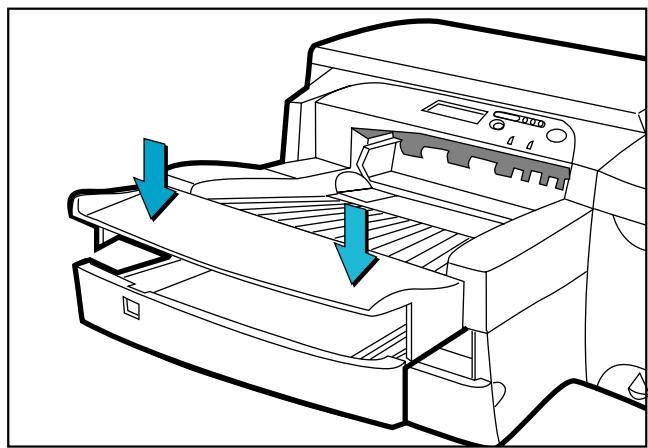

1. Remettez le bac 1 en place dans l'imprimante.

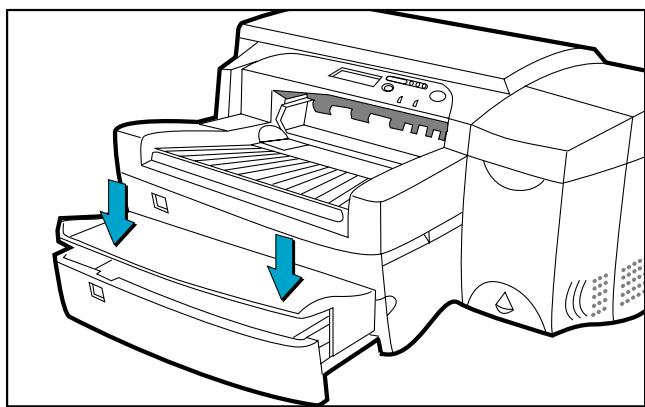

1. Si le bac 2 est tiré, placez sur lui le couvercle du bac étendu.
2. Si vous chargez un type de support différent, appuyez sur [Menu] sur le panneau de commande jusqu'à ce que MENU GESTION DE PAPIER s'affiche.
3. Appuyez sur [Élément] pour sélectionner TYPE BAC 2=
4. Appuyez sur [Valeur] pour sélectionner le type de support charge dans le bac et appuyez sur [Sélectionner].

Menu

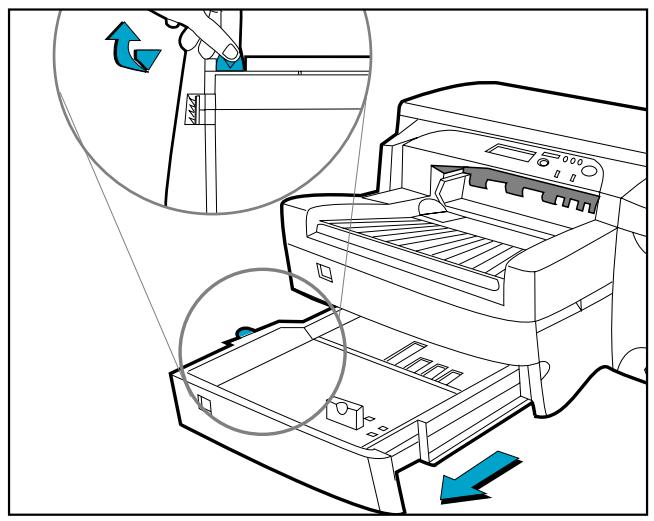

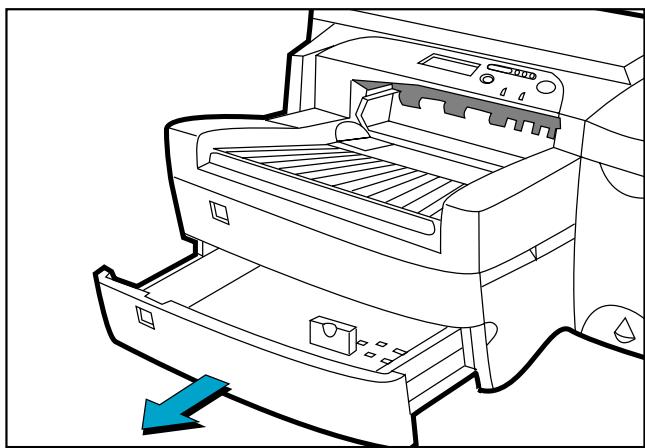

Réapprovisionnement du bac 3 en supports courants

Cliquez ici pour lancer une série vidéo sur le chargement de support A4, Letter ou Legal.

Cliquez ici pour lancer une série vidéo sur le chargement de support B4, A3, 279 mm x 432 mm ou 330 mm x 483 mm.

1. Saisissez le bac 3 par les côtés pour le sortir de l'imprimante.
2. Si vous souhaitez modifier le format de papier défini pour le bac, passez au point 3. Si vous souhaitez réapprovisionner le bac en papier en gardant le réglage existant, passez au point 5.

Menu

1. Placez les guides de largeur/longueur du papier sur les fentes. Les repères de format de papier sont indiqués en dessous de leur fente respective.

1. Si vous chargez des formats de papier tels que B4, A3, 279 mm x 432 mm, 330 mm x 483 mm, retirez le loquet du bac, tirez le bac vers vous et verrouillez-le à nouveau. Si vous chargez des formats de papier tels que A4, Letter ou Legal, assurez-vous que le bac n'est pas tiré vers vous. Le cas échéant, retirez le loquet du bac, rentrez le bac et verrouillez-le à nouveau.

Menu

Réapprovisionnement du bac 3 en supports courants

1. Chargez le papier en alignant d'abord le bord du papier sur le guide en longueur. Taquez ensuite l'autre bord afin de charger le papier correctement.

1. Remettez le bac 3 en place dans l'imprimante.

Menu

1. Si le bac 3 est tiré, recouvre-le avec le couvercle du bac étendu.
2. Si vous chargez un type de support différent, appuyez sur le bouton [Menu] du panneau de commande jusqu'à ce que MENU GESTION DE PAPIER s'affiche.
3. Appuyez sur [Élément] pour sélectionner TYPE BAC 3=
4. Appuyez sur [Valeur] pour sélectionner le type de support charge dans le bac et appuyez sur [Sélectionner].

Menu

Cliquez ici pour lancer une série vidéo sur la procédure qui suit.

1. Réglez le pilote pour qu'il prenne le papier à partir de l'alimentation manuelle par l'arrête et imprimez le document. Pour plus d'informations sur les réglages d'impression, consultez la section "Modification des réglages d'impression" page 34.
2. Une fois l'impression envoyée à l'imprimante, le message "CHARG. ALIM. MNL [TYPE] [FORMAT]" s'affiche. [TYPE] et [FORMAT] correspondent au type et au format de papier spécifique dans le pilote de l'imprimante.
3. Insérez le support dans l'alimentation manuelle à l'arrêt de l'imprimante, en vérifiant que le bord de la feuille est aligné sur le repère d'alignement du côté gauche de la fente. Attendez que l'imprimante ait commencé à entraîner la feuille avant de la lâcher.

Contrôle et remplacement des cartouches d'encre

L'imprimante contrôle et indique sur le bloc d'affichage l'encre restante dans chaque cartouche d'encre. Lorsqu'une cartouche est presque vide, un message s'affiche. Elle peut encore être utilisée pour quelques tâches d'impression. Cependant, il est recommandé d'en préparer immédiatement une neue.

Lorsque l'encre d'une cartouche est épuisée, le message [CARTOUCHE X VIDE, REMPLACEZ-LA] s'affiche (X représentant la couleur de la cartouche). Lorsque cela se produit, vous ne pouvez plus imprimer tant que la cartouche en question n'a pas été remplacée.

Cliquez ici pour lancer une série vidéo sur la procédure qui suit.

Pour remplacer une cartouche :

1. Soulevez le volet d'accès aux cartouches d'encre.
2. Retirez l'ancienne cartouche en la boutonnant.
3. Retirez la cartouche d'encre de son emballage et insérez-la dans son logement de couleur. La flèche est dirigée vers l'avant de l'imprimante.
4. Enfoncez fermement la cartouche.
5. Refermez la porte d'accès aux cartouches.

Remarque : n'utilisez que des cartouches HP n° 10 d'origine. L'utilisation de cartouches incompatibles pourrait perturber le système d'impression complexe au détriment de la qualité d'impression, voire endommager l'imprimante. HP ne garantit pas les cartouches d'autres marques ni les dommages résultant de leur utilisation. Pour plus d'informations sur les consommables HP, reportez-vous au Guide de Mise en route.

Remplacement des têtes d'impression

Si les têtes d'impression sont défectueuses, l'imprimante l'indique par un message d'erreur et vous ne pouvez pas imprimer. Lorsque cela se produit, remplacez la tête d'impression. Pour plus d'informations, consultez la section "Dépannage" page 40.

Cliquez ici pour lancer une série vidéo sur la procédure qui suit.

Menu

1. Assurez-vous que l'imprimante est sous tension.
2. Ouvrez le volet d'accès aux cartouches d'encre.
3. Saisissez le côté du couvercle d'accès aux têtes d'impression, soulevez-le fermement pour l'ouvrir d'un coup sec puis retirez-le de l'imprimante. Le couvercle peut être difficile à ouvrir et nécessiter une certaine force.

1. Levez le loquet des têtes d'impression en le poussant vers l'avant pour le dégager. Poussez-le ensuite vers l'arrête de l'imprimante.
2. Soulevez la tête d'impression endommagée pour la retirer de son logement.

Menu

1. Retirez la tête d'impression neuve de son emballage.
2. Retirez le ruban adhésif protecteur de la tête.

1. Insérez la tête dans son logement de couleur.
2. Enforcez-la fermement.

Menu

1. Verrouillez le loquet des têtes d'impression. Assurez-vous que le crochet du loquet est fixé au verrou du chariot. Le loquet des têtes d'impression peut être difficile à fermer et nécessiter une certaine force.

1. Assurez-vous que le volet d'accès aux cartouches d'encre est soulevé. Alignez les onglets du couvercle d'accès sur ceux de l'imprimante.
2. Abaissez le couvercle et exercez une pression pour le fermer.
3. Fermez la porte d'accès aux cartouches d'encre.

Menu

Utilisation du logiciel d'imprimante HP designjet série colorpro

L'imprimante HP DesignJet série ColorPro est fournie avec des pilotes logiciels d'imprimante qui rendent l'impression à partir de programmes sous Macintosh et sous Windows plus rapide et plus facile que jamais.

HP designjet colorpro GA

Le pilote Adobe PostScript est fourni avec l'imprimante HP DesignJet ColorPro GA. Consultez la documentation de ce pilote pour plus d'informations.

Menu

L'imprimante HP DesignJet ColorPro CAD est fournie avec deux pilotes :

• Le pilote AutoCAD (ADI), destiné aux versions 10 à 14 d'AutoCAD.
• Un pilote pour Windows 3.1, Windows 95/98 et Windows NT 4.0 destiné aux applications sous Windows, y compris aux autres applications de CAO.

Pour plus d'informations, consultez la documentation accompagnant ces pilotes.

Modification des réglages d'impression

Cette section présente les informations suivantes : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Sélection du bac 34

Sélection de l'imprimante 34

Modification des options d'impression 36

Utilisation de l'imprimante en réseau 37

Sélection du bac. Vous pouvez sélectionner un bac différent de celui indiqué dans le pilote de l'imprimante, si le papier ajustat est chargé dans un bac différent. Pour cela, attendez que le message “RECHARGEZ BAC 1 [TYPE] [FORMAT]” et appuyez sur le bouton [Valeur] jusqu'à ce que le bac désiré soit sélectionné, puis sur ◆ pour imprimer.

Menu

Sélection de l'imprimante. Pour utiliser votre imprimante HP DesignJet série ColorPro, vérifiez qu'elle est sélectionnée comme imprimante par défaut.

Sous Windows 95, 98 ou NT 4.0 :

1. Cliquez sur Démarrer et sélectionnez Paramètres, puis Imprimantes.
2. Cliquez sur l'icône HP DesignJet ColorPro series Printer pour sélectionner cette dernière.
3. Dans le menu Fichier, sélectionnez Définir par défaut, puis référer la fenêtre.

Sous Windows 3.1:

1. Dans le Gestionnaire de programmes, ouvrez le Groupe principal.
2. Double-cliquez sur Panneau de configuration pour l'ouvrir, puis sur Imprimantes.
3. Sélectionnez HP DesignJet ColorPro series Printer dans la liste des Imprimantes installées et cliquez sur Définir par défaut.
4. Cliquez sur Fermer et quittez le panneau de configuration.

Menu

Modification des options d'impression. La boîte de dialogue Réglages d'impression HP DesignJet ColorPro series permet de sélectionner des options d'impression, relatives notamment au format de papier ou à la qualité d'impression non proposées par l'application.

Vous pouvez modifier les réglages d'impression pour les documents en cours à partir du réélogiciel. Cette procédure varie en fonction du logiciel utilisé.

1. Sélectionnez Impression ou Configuration de l'impression (ou autre commande similaire, les appellations variant d'une application à une autre) dans le menu Fichier.
2. Cliquez sur Imprimante, Configuration, Options ou Propriétés (ou autre bouton similaire, les appellations variant selon l'application).
3. Si vous avez cliqué sur Imprimante au point 2, cliquez sur Options, puis sur Configuration.

Si vous avez cliqué sur Configuration, vous accédez directement aux réglages d'impression HP DesignJet ColorPro series ou vous cliquez sur Options.

Si vous avez cliqué sur Options, cliquez sur Configuration.

Si vous avez cliqué sur Propriétés, vous accédez directement à la boîte de dialogue Réglages d'impression HP DesignJet ColorPro series.

1. Modifiez les réglages dans la boîte de dialogue Réglages d'impression HP DesignJet ColorPro.

Vous pouvez modifier les réglages par défaut de votre imprimante en suivant la même procédure que celle indiquée dans Sélection de l'imprimante CIDESSUS, mais enCHOISSSANT Propriétés dans le menu Fichier.

Utilisation de l'imprimante en réseau

Les imprimantes HP DesignJet série ColorPro comportent un emplacement permettant d'installer l'un des serveurs d'impression MIO (interface modulaire) HP JetDirect pris en charge. Une carte MIO est installée dans la version de base de l'imprimante HP DesignJet ColorPro GA.

Entretien de l'imprimante

Cette section présente les informations suivantes :

Nettoyage des têtes d'impression 38

Alignement des têtes d'impression 39

Nettoyage des têtes d'impression

Lorsque la qualité de l'impression baisse de façon perceptible, il est conseillé d'exécuter l'utilitaire de nettoyage des têtes à partir du panneau de commande.

L'utilitaire de nettoyage propose 3 niveaux de nettoyage. Chaque niveau utilise de l'encre pour nettoyer les têtes d'impression. Il est recommandé de commencer par le niveau 1 avant de passer aux niveaux suivants. Le niveau 3 est celui qui demande le plus de temps et qui utilise le plus d'encre.

Pour exécuter l'utilitaire à partir du panneau de commande :

1. Appuyez sur [Menu] jusqu'à ce que MENU DE DIAGNOSTICS s'affiche.
2. Appuyez sur [Elément] pour sélectionner NETTOYER TETE : NIVEAU 1, 2 ou 3.
3. Appuyez sur [Sélectionner] pour nettoyer les têtes d'impression.

Alignement des têtes d'impression

Bien qu'un défaut d'alignement puisse passer inaperçu, il est conseilé d'exécuter l'utilitaire d'alignement des têtes chaque fois que le message "TETES IMP. NON ALIGNNEES" s'affiche. Cela garantit une qualité d'impression optimale.

Vous pouvez aligner les têtes d'impression à partir du panneau de commande :

1. Appuyez sur [Menu] jusqu'à ce que MENU DE DIAGNOSTICS s'affiche.
2. Appuyez sur [Elément] jusqu'à ce que ALIGNNER TETES D'IMPRESSION s'affiche.
3. Appuyez sur [Sélectionner].
4. L'imprimante imprime une page avec 5 produits de motifs d'alignement.
5. Dans chaque jeu (A, B, C, D ou E), sélectionnez la paire de lignes la moins alignée (la plus droite) : 1, 2, 3, 4 ou 5.
6. Entrez les numéros correspondants sur le panneau de commande en appuyant sur [Valeur].
7. Lorsque vous avez entré une valeur pour un jeu, appuyez sur [Élément] pour passer au suivant.
8. Une fois les valeurs entrées, appuyez sur [Sélectionner].
9. L'imprimante imprime une page de confirmation importante avec deux carrés et une croix.
10. Vérifiez si les lignes des carrés et de la croix sont alignées.
11. Réalignez les têtes d'impression si la page de confirmation ne vous satisfait pas.

Dépannage

Cette section passe en revue les différents outils et opérations de dépannage qui peuvent être utilisés pour vous aider à diagnostiquer et à résoudre la plupart des problèmes de l'imprimante. Elle comporte les paragraphes suivants :

Conseils d'ordre général 41

Erreur non réparable 42

L'imprimante n'imprime pas 43

Impression d'une page totalement ou partiellement blanche 44

Qualité d'impression mauvaise ou médiocre 45

Le texte ou les graphismes sont tronqués 45

Impressions inutilisables 46

Élimination des bourages papier 47

Conseils pour éviter les bourrages de papier 51

Diagnostics des têtes d'impression 52

Conseils d'ordre général

1. Consultez le bloc d'affichage de l'imprimante. S'il affiche un message d'erreur réparable, consultez "Signification des messages de l'imprimante" page 62 pour résoudre le problème.

Type d'erreur	Exemple	Fonction
Réparable	Hors ligne, ENCRE QUASI EPUISEE	Voir “Signification des messages de l'imprimante” page 62 pour la résolution de ces erreurs.
Non réparable	CODE D'erreUR : XXXX	Un problème matériel est peut-être survenu sur votre imprimante. Eteignez, puis rallumez l'imprimante. Si le message persististe, contactez HP.

1. Vérifiez les voyants sur l'imprimante. Si le voyant rouge clignote, une erreur s'est produite ou l'imprimante nécessite une intervention. Si les deux voyants clignotent, l'erreur n'est pas réparable.

Erreur non réparable

Si un message d'erreur non réparable apparait sur le bloc d'affichage ou si une erreur non réparable s'est produite :

1. Eteignez l'imprimante en appuyant sur le bouton Marche/Arrêt. Débranchez tous les câbles et attendez une dizaine de secondes. Rebranchez les câbles et rallumez l'imprimante.
2. Si l'imprimante démarre et si l'etat d'erreur a disparu, le message "PRET" s'affiche sur le panneau avant.
3. Vérifiez que les rubans de protection des buses d'encre et des contacts électriques des têtes d'impression ont été retirés. Pour plus d'informations, consultez "Remplacement des têtes d'impression" page 29.
4. Si l'erreur persiste, nous vous conseillons d'appeler HP. Préparez les informations suivantes :
5. modèle.
6. numéro de série de l'imprimante.
7. numéro de code de l'erreur.

Astuces

L'imprimante ne'imprime pas

Ce qui suit est un aperçu des astuces de dépannage :

• Vérifiez l'alimentation

Vérifiez que le cordon d'alimentation est connecté à l'imprimante et à une prise en état de marche et que l'imprimante est sous tension. Le voyant vert Prêt doit être allumé et le message "Prêt" doit s'afficher.

• Vérifiez la configuration de l'imprimante

Vérifiez que l'imprimante HP DesignJet série ColorPro est sélectionnée comme imprimante actuelle ou par défaut. Consultez la section "Modification des réglages d'impression" page 34.

• Vérifiez la sélection du port de l'imprimante

Assurez-vous que le bon port est sélectionné et que l'imprimante est correctement connectée. Si elle est connectée à un boîtier de commutation, vérifiez la commutation. Si elle est sur réseau, assurez-vous que vous avez besoin le bon port.

• Imprimez une page de diagnostic

L'impression d'une page de diagnostic permet de vérifier si l'imprimante fonctionne correctement. Pour imprimer une page de diagnostic :

1. Appuyez sur [Menu] jusqu'à ce que MENU D'AUTOTEST s'affiche.
2. Appuyez sur [Élément] jusqu'à ce que IMPRIMER PAGE DE DIAGNOSTIC s'affiche.
3. Appuyez sur [Sélectionner] pour imprimer la page de diagnostic.

Vérifiez la configuration du réseau

Si votre imprimante est partagée sur le réseau, assurez-vous qu'elle est configurée correctement dans l'environnement réseau. Reportez-vous au Guide réseau et à la documentation fournie par votre revendeur réseau.

Vérifiez l'alimentation papier

Assurez-vous que le papier est chargé correctement dans les bacs et qu'il n'est pas bloqué dans l'imprimante. Consultez le bloc d'affichage pour voir si un message de bourrage papier est affiché. Consultez "Réapprovisionnement des bacs" page 17.

Si le papier est bloqué dans l'imprimante, consultez "Élimination des bourrages papier" page 47.

Vérifiez les rubans protecteurs de l'imprimante

Les buses des têtes d'impression neuves sont protégées par un ruban adhésif lors du transport. Assurez-vous que le ruban de chaque tête a été enlevé.

Vérifiez la configuration de l'imprimante

Assurez-vous que l'imprimante HP 2500C est sélectionnée comme imprimante actuelle ou par défaut. Consultez "Modification des réglages d'impression" page 34.

- Le bac 3 a été retiré pendant l'impression

Si le bac 3 est retiré en cours d'impression, la tâche est annulée et la page est éjectée. Attendez que la page soit imprimée et sorte de l'imprimante avant de retirer le bac.

Vérifiez le réglage de la qualité d'impression

Vérifiez le réglage de la qualité d'impression sélectionné pour la tâche à partir du logiciel d'imprimante. Le réglage EconoFast imprime plus rapidement et utilise moins d'encre, mais le texte peut être pâle ou les couleurs ternes. Sélectionnez Normal ou Qualité d'impression supérieure dans la boîte de dialogue des réglages d'impression HP.

Vérifiez le réglage du type de support

Si vous imprimez sur des transparents ou sur d'autres supports spéciaux, sélectionnez le type de support correspondant dans la boîte de dialogue des réglages d'impression HP.

Nettoyez les têtes d'impression

Lorsque la qualité d'impression baisse, il est conseillé de nettoyer les têtes d'impression. Voir “Nettoyage des têtes d'impression” page 38.

Vérifiez les réglages des marges

Si le texte ou les graphiques sont tronqués sur les bords des pages, assurez-vous que les réglages des marges ne dépassent pas la zone d'impression de votre imprimante. Pour plus d'informations sur les marges de l'imprimante avec les différents formats de papier pris en charge, consultez "Marges d'impression minimales" page 67.

Vérifiez l'orientation de la page

L'orientation de la page sélectionnée ne convient peut-être pas au document en cours d'impression. Vérifiez les réglages d'impression et imprimez à nouveau.

Menu

Le texte ou les graphiques sont tronqués (suite)

Impressions inutilisables

• Le bac 3 a été retiré pendant l'impression

Si le bac 3 est retiré en cours d'impression, la tâche est annulée et la page est éjectée. Attendez que la page soit imprimée et sorte de l'imprimante pour retirer le bac.

• Vérifiez le câble de connexion

Assurez-vous que les câbles de l'imprimante et/ou du réseau sont bien connectés. Si vous utilisez un câble parallèle, vérifiez qu'il est également solidement connecté à l'ordinateur.

• Vérifiez la configuration de l'imprimante

Vérifiez que l'imprimante HP DesignJet ColorPro est sélectionnée comme imprimante actuelle ou par défaut. Consultez "Modification des réglages d'impression" page 34.

• Vérifiez le fichier de votre document

Votre document peut être altéré. Imprimez un autre fichier à partir de la même application.

• Désactivez la communication bidirectionnelle ou arrêtez le partage du port de l'imprimante avec un autre périphérique

Une cause probable de ce problème est un conflit entre l'imprimante et un autre port partageant des périphériques tels que lecteurs Zip ou scanners.

• Sous Windows 3.1, ne partagez pas le port de l'imprimante avec un autre périphérique.
• Sous Windows 95, 98 ou NT 4.0, désactivez l'impression bidirectionnelle.

Élimination des bourages papier

Si un bourrage de papier se produit dans l'imprimante, suivez les instructions suivantes pour l'éliminer :

Cliquez ici pour lancer une série vidéo sur la procédure qui suit.

1. Retirez le support des bacs 1, 2 et 3 ainsi que le papier bloqué visible.

Menu

1. Relevez le capot supérieur et retirez le papier bloqué.

Menu

1. Si vous ne parvenez pas à débloquer le papier, tirez sur la poignée de la molette papier, écartez la molette de l'imprimante et faites-la tourner pour retarder le papier.

Menu

1. Si le bloc d'affichage indique toujours un bourrage de papier, allez à l'arrêt de l'imprimante et abaissez la porte d'accès arrêté à l'aide des deux loquets.

1. Retirez le panneau arrêt en appuyant sur les deux loquets vers l'intérieur.

Menu

1. Retirez le papier bloqué à l'intérieur.
2. Remettez en place le panneau arrêté en vous assurant qu'il est bien enclenché.
3. Fermez la porte d'accès arrêté et mettez l'imprimante sous tension.

Menu

Assurez-vous qu'aucun obstacle ne bloque les circuits papier. - Ne surchargez pas les bacs. Le bac 1 peut contenir 10 feuilles, le bac 2, 150 et le bac 3 en accepte 250. Chargez correctement le papier. N'utilisez pas de papier froissé.

Diagnostics des têtes d'impression

Le message “DIAG. TETE IMP., APP. SUR ◆” indique qu'une ou plusieurs têtes d'impression sont défectueuses. Localisez la tête défectueuse puis remplacez-la pour reprendre l'impression.

Pour cela, retirez, puis réinsérez une par une chaque tête d'impression, dans l'ordre suivant : noir, cyan, magenta et jaune.

Pour trouver la tête d'impression défectueuse :

1. Ouvrez le couvercle d'accès aux têtes d'impression et dégagez leur loquet.
2. Retirez les têtes d'impression cyan, magenta et jaune et refermez le couvercle.
3. Le message “DETECTION EN COURS...” apparaît lors de la vérification de la tête d'impression.
4. Le message "TETE B DEFECT., APP. SUR ◆" signale une tête d'impression noire défectueuse. Si cela se produit, appuyez sur le bouton ◆. Retirez le couvercle d'accès aux têtes d'impression et remplacez la tête noire. Verrouillez le loquet des têtes d'impression et fermez le couvercle pour vérifier que la nouvelle tête d'impression fonctionne. Si le message "TETE IMP. B OK, APP. SUR ◆" apparait, cela indique que la tête d'impression noire fonctionne. Appuyez sur le bouton ◆ et retirez le couvercle d'accès aux têtes d'impression, puis réinstallé la tête noire.
5. Suivez les instructions du point 4 dans l'ordre indiqué pour vérifier que toutes les têtes fonctionnent.
6. La procédure s'achève lorsque le diagnostic des têtes d'impression a été effectué et qu'elles fonctionnent.

Menu du panneau de commande

La plupart des tâches d'impression peuvent être effectuées depuis l'ordinateur à partir du pilote d'imprimante. C'est le moyen le plus commode de paramétrer l'imprimante. Consultez les fichiers d'aide accompagnant le logiciel d'imprimante.

Vous pouvez également paramétrer l'imprimante en modifiant les réglages à partir de son panneau de commande.

Le tableau ci-dessous répertorie les rubriques de menu et les valeurs possibles pour l'imprimante. Des rubriques supplémentaires peuvent être affichées, en fonction des modules matériels installés sur l'imprimante. Ces menus sont les suivants :

Menu

Menu gestion de papier 54

Menu de diagnostics 55

Menu d'informations 56

Menu d'autotest 57

Menu qualité d'impression 58

Menu MIO 58 (si une carte MIO est installée)

Menu d'impression 59

Menu E/S 60

Menu de réinitialisation 61

Menu de configuration 61

Menu de gestion de papier

Rubrique	Valeurs	Explication
TYPE BAC 2=TYPE BAC 3=	ORDINAIREHP INKJET/HEAVYHP PHOTOTRANSPARENT/TRANSFERTRAPID TRNSPRNCY	Définit la valeur correspondant au type de papier chargé dans le bac 2 ou le bac 3.ORDINAIRE: Papier ordinaire ou Papier Jet d'Encre Blanc brillantHP INKJET/HEAVY: HP Premium Inkjet Paper, HP Premium InkJet Heavyweight ou HP Professional Brochure & Flyer Paper Matte FinishHP PHOTO: HP Premium Photo PaperTRANSPARENT/TRANSFERT: HP Premium Transparency Film ou Support HP pour transfert sur T-shirtRAPID TRNSPRNCY: HP Premium InkJet Rapid Dry Transparencies.Remarque: Il n'est pas recommandé de charger les types de papier suivants en même temps dans les bacs 2 et 3:HP Premium InkJet Paper et HP Premium InkJet Heavyweight PaperHP Premium Transparency Film et Support HP pour transfert sur T-shirt

Menu de diagnostics

Rubrique	Explication
ALIGNER TETES D'IMPRESSION	Cette rubrique permet d'aligner les têtes d'impression pour assurer une qualité d'impression optimale. Voir “Alignment des têtes d'impression” page 39.
NETTOYER TETE: NIVEAU 1	Cette rubrique permit de nettoyer les têtes d'impression. Le niveau 1 correspond au niveau de base et doit être exécuté en premier. Pour plus d'informations, voir “Nettoyage des têtes d'impression” page 38.
NETTOYER TETE: NIVEAU 2	Cette rubrique permit de nettoyer les têtes d'impression. Le niveau 2 est plus approfondi que le niveau 1. Vous ne devez y avoir recours que si le niveau 1 n'a pas résolu le problème de qualité d'impression. Pour plus d'informations, voir “Nettoyage des têtes d'impression” page 38.
NETTOYER TETE: NIVEAU 3	Cette rubrique permit de nettoyer les têtes d'impression. Le niveau 3 est le plus approfondi. Vous ne devez y avoir recours que si le niveau 2 n'a pas résolu le problème de qualité d'impression (le niveau 3 utilise beaucoup d'encre). Pour plus d'informations, voir “Nettoyage des têtes d'impression” page 38.
TESTER CIRCUIT PAPIER BAC 1	Cette rubrique permit de tester le circuit papier du bac 1. Lorsqu'elle est sélectionnée, l'imprimante préève le papier dans le bac 1 jusqu'à ce que le papier soit éjecté.
TESTER CIRCUIT PAPIER BAC 2	Cette rubrique permit de tester le circuit papier du bac 2. Lorsqu'elle est sélectionnée, l'imprimante préève le papier dans le bac 2 jusqu'à ce que le papier soit éjecté.
TESTER CIRCUIT PAPIER BAC 3	Cette rubrique permit de tester le circuit papier du bac 3. Lorsqu'elle est sélectionnée, l'imprimante préève le papier dans le bac 3 jusqu'à ce que le papier soit éjecté.

Menu d'informations

Rubrique	Explication
VERSION DU MICROPR. BASE	Cette rubrique permet d'afficher la version du micrologiciel de l'imprimante.
VERIFIER NIVEAU D'ENCRE	Cette rubrique permet d'afficher le niveau d'encre restant dans chaque cartouche.
VERIFIER TOTAL DE MEMOIRE RAM	Cette rubrique permit d'afficher la quantité de mémoire RAM installée sur l'imprimante.
VERSION DU MICROPR. MIO	Cette rubrique permit d'afficher la version du micrologiciel du serveur d'impression MIO (sur HP DesignJet ColorPro GA) si une carte MIO est installée.
ID DE SERVICE	Cette rubrique permit d'afficher le numéro de série de l'imprimante. Ce numéro vous est demandé lorsque vous appelez le Centre d'Assistance Clientèle HP pour obtenir une assistance technique.

Menu d'autotest

Rubrique	Explication
IMPRIMER PAGE DE DIAGNOSTIC	La page de diagnostic présente des informations d'ordre général sur l'imprimante et sur les paramètres réseau sélectionnés.
IMPRIMER PAGE DE DIAGNOSTIC EXT	La page de diagnostic étendue présente des informations sur l'imprimante, utiles pour le dépannage.
IMPRIMER PLAN DE MENU	Le plan de menu présente les rubriques du menu du panneau de commande.
IMPRIMER LISTE DES POLICES PCL5	La liste des polices PCL5 présente toutes les polices PCL5 actuellesment disponibles sur l'imprimante (HP DesignJet ColorPro CAD uniquement).

Menu

Menu qualité d'impression

Rubrique	Valeurs	Explication
QLTE IMPR.=	NORMAL ECONOFAST SUPERIEURE	NORMAL : le mode Normal offre une très bonne qualité d'impression et il est recommendé pour sa vitesse et sa qualité. Il correspond au réglage par défaut pour la plupart des types de papier.ECONOFAST : qualité d'impression brouillon. Le mode EconoFast permet d'imprimer plus vite qu'en mode Normal tout en offrant une impression comparable. Son utilisation permet de réduire la fréquence de remplacement des cartouches car il utilise moins d'encre. Il n'est disponible que lorsque les types de papier ordinaire ou transparent sont sélectionnés.SUPERIEURE : qualité d'impression supérieure. Ce mode produit une qualité d'impression supérieure pour tous les types de papier et supprime l'effet de bandes se Produisant parfois dans les aplats. Cependant, il imprime plus lentement qu'en mode Normal pour la plupart des documents.

Menu MIO

Ce menu est contrôlé par le serveur d'impression MIO et varie en fonction de celui-ci. Pour plus d'informations, consultez la documentation du serveur d'impression. La carte MIO ne peut être installée que sur les imprimantes HP DesignJet ColorPro GA.

Menu d'impression

Rubrique	Valeurs	Explication
CHAR. A GAUCHE=	NON OUI	Sélectionnez OUI pour ajouter un retour chariot à chaque saut de ligne des tâches en compatibilité ascendante PCL (texte uniquement, pas de contrôle de la tâche). Certains environnements indiquent une nouvelle ligne en utilisant uniquement les codes de commande de saut de ligne. Cette option permet à l'utilisateur d'ajouter le retour chariot requis pour chaque saut de ligne.
ORIENTATION=	PORTRAIT PAYSAGE	Détermine l'orientation par défaut de l'impression sur la page. Remarque: Il est conseillé de définir l'orientation de la page à partir du pilote de l'imprimante ou de l'application.
PAPIER=	LETTER LEGAL 13X19 A4 A3 11X17 JISB4	Définit le format du papier. “13X19” et “11x17” sont les dimensions pouces et correspondant respectivement à 330 mm x 483 mm et à 279 mm x 432 mm.

Menu E/S

Rubrique	Valeurs	Explication
TEMP. ENTREE=	5 à 300	Sélectionnez le délai d'atte (en secondes) respecté par l'imprimante avant de terminer une tâche d'impression. Lorsque l'on ne parvient pas à envoyer toutes les données d'une tâche vers l'imprimante, celle-ci attend le nombre de secondes spécifique. ÀpRES cela, elle annule la tâche et imprime la tâche suivante. Appuyez une fois sur [Valeur] pour modifier le réglage par pas de 1 seconde ou maintenez enforcée le bouton [Valeur] pour faire défilier les chiffres.
TEMP. SORTIE=	0 à 300	Sélectionnez le délai d'atte (en secondes) respecté par l'imprimante entre deux tâches avant de passer sur un autre port. Cette fonction est particulièrement utile lorsque votre imprimante est connectée à 2 ports différents comme le port parallèle et le port reseau. Appuyez une fois sur [Valeur] pour modifier le réglage par pas de 1 seconde ou maintenez enforcée le bouton [Valeur] pour faire défilier les chiffres.
TEMP. CH. E/S=	0 à 300	Sélectionnez le délai (en secondes) pendant lequel l'imprimante recoit les données d'un port avant de passer au port suivant. Lorsque l'imprimante est connectée à différents ports et que des données lui sont envoyées simultanément, elle peut basculer entre les ports de manière qu'une priorité similaire soit accordée à toutes les tâches. Appuyez une fois sur [Valeur] pour modifier le réglage par pas de 1 seconde ou maintenez enforcée le bouton [Valeur] pour faire défilier les chiffres.

Menu de réinitialisation

Rubrique	Explication
REINIT. CHAINE ACTIVE E/S	Cette rubrique permet d'effectuer une réinitialisation simple et d'effacer les mémoires tampons d'E/S (uniquement pour les E/S actives).
REINIT. TOUTES CHAINES E/S	Cette rubrique permit d'effectuer une réinitialisation simple et d'effacer les mémoires tampons de toutes les E/S.
REINIT. MIO EN PARAM. USINE	Cette rubrique permit de réinitialiser le serveur d'impression MIO et de rétablit la plupart des paramètres d'usine (par défaut). Uniquement si une carte MIO est installée.
REINITIALISER PARAM. USINE	Cette rubrique permit d'effectuer une réinitialisation simple et de rétablit la plupart des paramètres d'usine (par défaut). Elle permet également d'effacer la mémoire tampon de l'E/S active.

Menu de configuration

Rubrique	Valeurs	Explication
PERSONNALITE=	AUTOHP-GL/2PCL	Permet de sélectionner le langage de l'imprimante par défaut (lapersonnalité). Les valeurs possibles sont fonction du langage installé sur l'imprimante.En temps normal, vous ne devez pas modifier le langage de l'imprimante (AUTO étant le langage par défaut). Si voussLECTIONnez un langage spécifique, l'imprimante ne passera automatiquement d'un langage à l'autre à moins que des commandesparticulières ne lui soient envoyées.

Signification des messages de l'imprimante

Remarque : Les crochets [ ] dans la colonne Message indiquent des variables.

Message	Explication	Solution
CART. [COULEUR] DEFECT., REMPLACEZ-LA	Une des cartouches (noir, cyan, magenta ou jaune) est défectueuse.	Remplacez la cartouche indiquée.
CART [COULEUR] ABSENTE, INSEREZ-LA	Une des cartouches (noir, cyan, magenta ou jaune) manque.	Insérez la cartouche indiquée.
CART. IMP. [COULEUR] QUASI EXPIREE	Une des cartouches d'encre (noir, cyan, magenta ou jaune) est presque périmée. Pour obtenir une qualité d'impression optimale, il est recommendé de ne pas utiliser de cartouches d'encre périmées.	Préparez-vous à remplacer la cartouche de la couleur mentionnée.
ENCRE [COULEUR] QUASI EPUISEE	Une des cartouches d'encre (noir, cyan, magenta ou jaune) est presque épuisée. Vous pouvez continuer à imprimer avec cette cartouche jusqu'à ce qu'elle soit totally exposée.	Préparez-vous à remplacer la cartouche de la couleur mentionnée.
CART. [COULEUR] VIDE, REMPLACEZ-LA	Une des cartouches d'encre (noir, cyan, magenta ou jaune) est épuisée.	Remplacez la cartouche indiquée.
TETE [COULEUR] DEFECT., REMPLACEZ-LA	Une des têtes d'impression (noir, cyan, magenta ou jaune) est défectueuse.	Remplacez la tête d'impression indiquée.

Menu

Menu

Message	Explication	Solution
TETE [COULEUR] ABSENTE, INSEREZ-LA	Une des têtes d'impression (noir, cyan, magenta ou jaune) manque.	Insérez la tête d'impression indiquée.
ANNULATION DE LA TACHE D'IMPR.	L'imprimante annule la tâche d'impression en cours.
BOUR. CHARIOT, OUVREZ COUVERCLE	Le chariot est bloqué.	Ouvrez le couvercle d'accès aux têtes d'impression pour-retirer ce qui bloque. Refermez-le et alignez les têtes d'impression.
BOUR. CHARIOT, OUVREZ CAP. SUP.	Le chariot est bloqué.	Ouvrez le capot supérieur pour-retirer ce qui bloque. Refermez le capot supérieur et appuyez sur ◇ pour reprendre l'impression.
PANNEAU ARRRIÈRE GAUCHE OUVERT	La partie gauche du panneau arrêtè n'a pas été insérée correctement.	Ouvrez la ported'accès arrêtè et assurez-vous que la partie gauche du panneau est installée correctement.
RETIREZ LE SUPPORT DU BAC 1	Le support présente dans le bac 1 ne correspond peut-être pas au type ou au format de papier spécifique pour la tâche d'impression en cours.	Retirez le support du bac 1 et appuyez sur le bouton ◇ pour reprendre l'impression. Si vous souhaitez imprimer à partir du bac 1, réglez le pilote sur ce bac et envoyez la tâche d'impression avant de placer un support dans le bac 1.

Menu

Message	Explication	Solution
CHARG. ALIM. MNL [TYPE] [FORMAT]	Vous avez choisi d'imprimer à partir du bac 1.	Chargez le type et le format de papier indiqués sur le bloc d'affichage et appuyez sur ◆ pour continuer l'impression.
CART. IMP. [COULEUR] NON HP	Une cartouche couleur d'une autre marque a été détectée. HP ne garantit pas les cartouches d'autres marques. L'utilisation de cartouches incompatibles risque de perturber le système d'impression complexe, ce qui peut diminuer la qualité d'impression, voire endommager l'imprimante.	Utilisez les cartouches d'encre HP à la place.
DECONNECTEE	L'imprimante est hors ligne.	Appuyez sur ◆ pour connecter l'imprimante.
BOURRAGE PAPIER, OUVREZ CAP. SUP.	Un bourrage de papier s'est produit dans l'imprimante.	Ouvrez le capot supérieur pour-retirer le papier. Refermez le capot et appuyez sur ◆ pour reprendre l'impression.
APPUYEZ SUR ◆ POUR CONTINUER	Pour poursuivre la tâche en cours, appuyez sur le bouton bleu ◆.
TETES IMP. NON ALIGNNEES	Les têtes d'impression n'ont pas été alignées. Pour uneOAD belle qualité d'impression, alignez-les avant la prochaine tâche d'impression.	Alignez les têtes d'impression.Consultez “Alignment des têtes d'impression” page 39.
COUV. D'ACCES Tete IMP. OUVERT	Le couvercle d'accès aux têtes d'impression est ouvert.	Fermez le couvercle pour reprendre l'impression.

Menu

Message	Explication	Solution
PANNEAU ARRÈRE DROIT OUVERT	La partie droite du panneau arrêtè n'a pas été insérée correctement.	Ouvrez la ported'accès arrêtè et assurez-vous que la partie droite du panneau est bien installée.
CAPOT SUPERIEUR OUVERT	Le capot supérieur est ouvert.	Fermez le capot et appuyez sur ◇ pour reprendre l'impression.
GUIDE PAPIER DU BAC 2 RETIRE	Un des guides du bac 2 a été retire.	Remettez le guide dans le bac 2.
BAC 3 OUVERT OU GUIDE RETIRE	Le bac 3 est ouvert ou l'un de ses guides a été retire.	Assurez-vous que les guides sont installés correctement et que le bac 3 est inséré dans l'imprimante.
BAC [NUMERO] VIDE, RECHARGEZ ◇	Le bac spécifique est vide. Chargez le support du format et du type destinés à ce bac.	Chargez le support du format et du type destinés à ce bac. Pour modifier le réglage du format de papier pour ce bac, consultez "Réapprovisionnement des bacs" page 17.
RECHARGEZ BAC [NUMERO] [TYPE] [FORMAT]	Le type de support chargeé dans le bac mentionné est différent de celui attendu par le pilote d'imprimante.	Chargez le type de support indiqué ou sélectionnez un autre bac avec le bouton [Valeur] (voir "Sélection du bac" page 34).
FORMAT INATTENDU	Le format de papier spécifique est différent de celui du bac d'alimentation. Le format d'impression a été ramné au format du papier et une partie des informations à imprimer peut avoir été perdue.	Chargez le bon support dans le bac et reliancez l'impression.
SUPPORT INCORR., [ACTION]	Le type de support dédicté par l'imprimante n'est pas celui spécifique dans les régles d'impression.	Vous pouvez désir de charger le bon support ou d'imprimer sur le support existant. Vous pouze également annuler la tâche d'impression en cours en appuyant sur le bouton [Annuler l'impression].

Menu

Marges d'impression minimales

Les marges d'impression minimales sont répertoriées ci-dessous pour les différents formats pris en charge. Elles correspondent à une orientation portrait.

Format	Marge gauche	Marge droite	Marge supérieure	Marge inférieure
US Letter	6,35 mm	6,35 mm	2,97 mm	12,7 mm
279 x 432 mm (11 x 17 pouces)	6,6 mm	6,6 mm	2,97 mm	12,7 mm
A4	2,87 mm	2,87 mm	2,97 mm	12,7 mm
A3	5,2 mm	5,2 mm	2,97 mm	12,7 mm
B4	5,2 mm	5,2 mm	2,97 mm	12,7 mm
Legal	6,25 mm	6,25 mm	2,97 mm	12,7 mm
Executive	6,4 mm	6,4 mm	2,97 mm	12,7 mm
A5	3,2 mm	3,2 mm	2,97 mm	12,7 mm
B5	3,23 mm	3,23 mm	2,97 mm	12,7 mm
Carte 102 x 152 mm (4 x 6 pouces)	3,38 mm	3,38 mm	2,97 mm	12,7 mm
Carte 127 x 203 mm (5 x 8 pouces)	3,2 mm	3,2 mm	2,97 mm	12,7 mm
Carte A6	3,38 mm	3,38 mm	2,97 mm	12,7 mm
330 x 483mm (13 x 19 pouces)	5,26 mm	5,26 mm	2,97 mm	12,7 mm
Relevé	5,25 mm	5,25 mm	2,97 mm	12,7 mm
Personnalisé (100 x 148 mm à 330 x 483 mm)	3,48 mm	3,48 mm	2,97 mm	12,7 mm

Menu

Signification du test de diagnostic

La page de test de diagnostic donne des informations essentielles pour le dépannage et permet de vérifier le fonctionnement de l'imprimante.

Pour imprimer la page de test de diagnostic :

1. Appuyez sur [Menu] jusqu'à ce que MENU D'AUTOTEST s'affiche.
2. Appuyez sur [Élément] jusqu'à ce que IMPRIMER PAGE DE DIAGNOSTIC s'affiche.
3. Appuyez sur [Sélectionner] pour imprimer la page.

La page de diagnostic se subdivise en quatre parties :

Rubrique	Description
1	Les informations sur l'imprimante fournissent des informations générales sur l'imprimante, comme le numéro de micrologiciel, le modèle ou l'ID de service.
2	Les informations sur les polices bitmap intégrées représentent les types de polices résidant sur l'imprimante. Il ne s'agit pas des polices TrueType installées sur l'ordinateur.
3	Les informations sur les+têtes d'impression affichent l'état des+têtes d'impression. Celles-ci fonctionnent correctement si les barres sont bien imprimées.
4	Les informations sur les cartouches d'encre indiquent la quantité d'encre restante dans chaque cartouche.

Menu

Le test de diagnostic se présente de la manière suivante :

Princed Information

Model: Dualin. Cologno GD

Version : 100.0.1

Service 10:1010

Index: >2
