AN100 - Anémomètre Extech - Notice d'utilisation et mode d'emploi gratuit

Marque	Extech
Modèle	AN100
Catégorie	Anémomètre thermique CFM/CMM
Type de produit	Thermo-anémomètre numérique avec mesure de débit d'air
Mesures	Vélocité de l'air, courant aérien (débit), température de l'air
Affichage	Écran LCD double 4 chiffres (13 mm), avec indicateurs de statut
Alimentation	1 pile 9V type NEDA 1604
Autonomie de la pile	Environ 80 heures (réduite avec rétroéclairage)
Dimensions (appareil principal)	178 x 74 x 33 mm
Diamètre de la tête de sonde	70 mm
Poids (avec pile et sonde)	725 g
Plage de vélocité de l'air	0,40 à 30,00 m/s ; 1,4 à 108,0 km/h ; 80 à 5900 ft/min ; 0,9 à 67,0 MPH ; 0,8 à 58,0 nœuds
Résolution vélocité	0,01 m/s ; 0,1 km/h ; 1 ft/min ; 0,1 MPH ; 0,1 nœud
Précision vélocité	±(3% + 0,20 m/s) pour m/s ; ±(3% + 0,8 km/h) pour km/h ; ±(3% + 40 ft/min) pour ft/min ; ±(3% + 0,4 MPH) pour MPH ; ±(3% + 0,4 nœud) pour nœuds
Plage de courant aérien (débit)	0 à 9999 CMM (m³/min) ou CFM (ft³/min)
Résolution débit	1 CMM ou 1 CFM
Plage de température de l'air	-10 à 60 °C (14 à 140 °F)
Résolution température	0,1 °C / °F
Précision température	± 4,0 °F (± 2,0 °C)
Fonctions	Hold, Min/Max/Avg, enregistrement, calcul de moyenne sur 20 points, mémoire de 16 surfaces (8 CFM + 8 CMM), arrêt automatique réglable, rétroéclairage
Température d'utilisation	0 à 50 °C
Température de stockage	-10 à 60 °C
Humidité d'utilisation	<80 % HR
Altitude maximale d'utilisation	2000 m
Arrêt automatique	Après 20 minutes (désactivable)
Capteur de vélocité	Girouette à bras coudé avec roulement à billes
Capteur de température	Thermistance NTC
Nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Entretien	Vérifier l'état de la pile régulièrement. Retirer la pile si l'appareil n'est pas utilisé longtemps.
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité excessive. Utiliser uniquement la pile spécifiée.

FOIRE AUX QUESTIONS - AN100 Extech

Comment changer l'unité de température (°C/°F) ?

Appuyez sur la touche de température (marquée °C/°F) et maintenez-la enfoncée environ 3 secondes. L'appareil émettra un double bip pour confirmer le changement. Les unités alternent entre °C et °F.

Comment désactiver l'arrêt automatique (Auto Power Off) ?

Éteignez l'appareil. Appuyez sur la touche de rétroéclairage (icône ⚙) et maintenez-la enfoncée tout en rallumant l'appareil. L'écran affiche 'dis APO' pour confirmer la désactivation. Note : la fonction est réactivée automatiquement au prochain allumage.

Comment entrer une valeur de surface pour les mesures de débit ?

En mode CFM ou CMM, appuyez sur la touche AREA et maintenez-la enfoncée jusqu'au double bip. Le chiffre le plus à gauche clignote. Utilisez ▲ (UP) pour incrémenter, ◀ (LEFT) pour la décimale, ▶ (RIGHT) pour sélectionner les chiffres. Appuyez à nouveau sur AREA (double bip) pour sauvegarder.

Comment calculer une moyenne de mesures (vélocité ou débit) ?

Appuyez sur la touche AVG et maintenez-la enfoncée jusqu'au double bip pour entrer en mode moyenne. Effectuez une mesure puis appuyez sur AVG (un bip). La moyenne et le nombre de mesures s'affichent. Répétez jusqu'à 20 mesures. Pour quitter, maintenez AVG enfoncé jusqu'au double bip.

Que signifie l'affichage 'OL' ?

'OL' signifie 'Over Limit' (hors limite). Cela apparaît généralement si la girouette n'est pas correctement connectée ou si le capteur de température est défectueux. Vérifiez la connexion de la sonde. Si le problème persiste, le capteur peut être endommagé.

Comment remplacer la pile ?

Débranchez la sonde. Retirez l'étui en caoutchouc. Utilisez un tournevis cruciforme pour ouvrir le compartiment à pile à l'arrière. Remplacez la pile 9V par une pile neuve de même type. Refermez et remettez l'étui. Respectez les réglementations de mise au rebut des piles.

Comment utiliser la fonction HOLD pour geler une mesure ?

Pendant la mesure, appuyez sur la touche HOLD. L'inscription 'HOLD' apparaît en bas de l'écran et la valeur est figée. Appuyez à nouveau sur HOLD pour revenir au mode normal de mesure en continu.

Comment basculer entre le mode vélocité et le mode débit ?

Utilisez la touche UNITS. Appuyez dessus pour alterner entre les modes. Le mode VELOCITY affiche la vitesse de l'air, le mode FLOW affiche le volume d'air (CMM ou CFM). L'unité de mesure change en conséquence.

Comment enregistrer et rappeler une surface préréglée ?

En mode CFM ou CMM, appuyez sur AREA jusqu'au double bip pour entrer dans le mode mémoire. Utilisez NEXT pour choisir un emplacement (1 à 8). Saisissez la surface avec les touches ▲, ◀, ▶ puis appuyez sur AREA (double bip) pour sauvegarder. Pour rappeler, suivez la même procédure et sélectionnez l'emplacement.

Comment nettoyer l'anémomètre ?

Essuyez l'appareil avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Évitez d'introduire de l'humidité dans l'appareil. Rangez-le dans un endroit sec et tempéré.

MODE D'EMPLOI AN100 Extech

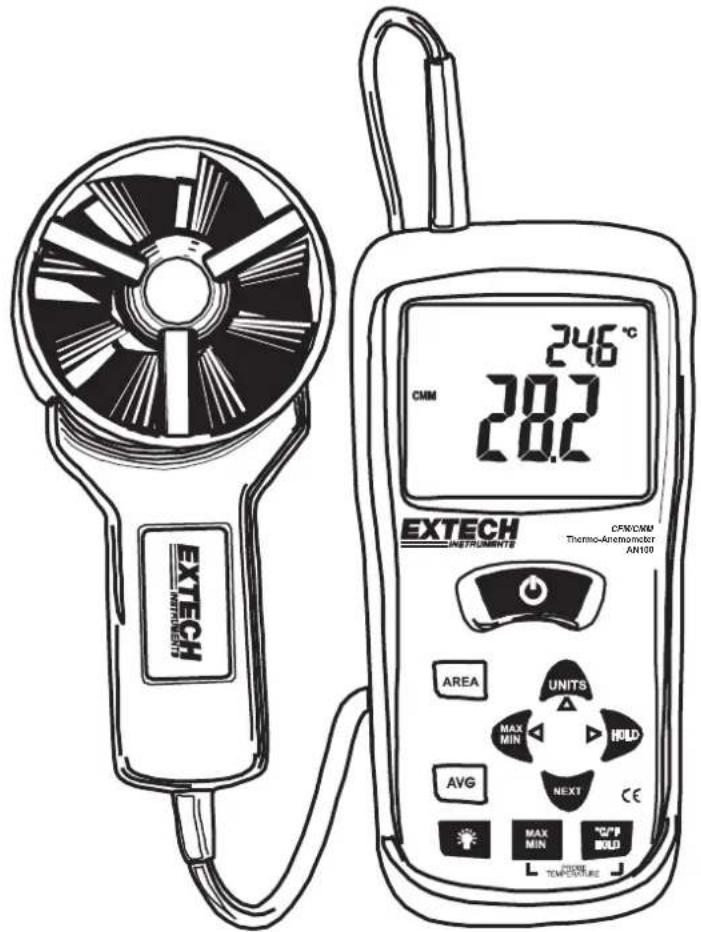

Thermo anémomètre cfm/cmm

Modèle AN100

EXTECH INSTRUMENTS 246 °C 28.2 CHM EXTECH INSTRUMENTS CFM/CHM Thermo-Artemometer AN120 AREA UNITS MAX MIN HOLD AVG NEXT CE MAX MIN °C/°F BOLD TOMMISTURE

Félicitations, vous venez d'acquérir un Thermo Anémomètre Extech. AN100 CFM/CMM. Cet appareil mesure la Vélocité de l'Air, le Courant Aérien (volume) et la Température. Le large et confortable écran LCD comprend un affiche principal et un sous-affichage ainsi que de nombreux indicateurs de statut. Cet appareil vous est livré testé et parfaitement calibré. L'utilisation et le soin appropriés que vous lui apporterez vous garantiront de nombreuses années de service.

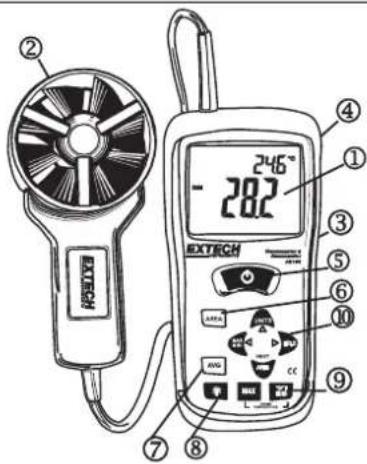

Composants de l'appareil

1. Ecran LCD
2. Girouette
3. Etui en caoutchouc
4. Thermoanémomètre
5. Bouton On/Off
6. Touche Area (surface)
7. Touche AVG (moyenne)
8. Rétroéclairage
9. Touches de Température
10. Touche Courant Aérien/Vélocité de l'Air

246° -28.2 DTECH AREA AVG MAX 27 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

Clavier

• AUTO POWER OFF Appuyez sur ⏻ pour allumer ou éteindre l'appareil. - MAX/MIN Cette fonction permet de conserver en mémoire la valeur la plus élevée, la valeur la plus basse et la moyenne relevées lors de la mesure de Courant Aérien ou de la Vélocité de l'Air. ◀ (LEFT) cette touche sert également à changer l'emplacement de la virgule décimale en mode AREA (surface). - UNITS : appuyez sur cette touche pour sélectionner le mode. Grâce au mode FLOW, l'appareil affiche le volume d'air. Le mode VELOCITY permet d'afficher la vitesse de l'air. ▲(UP) sert également de touche d'incrémentation en mode AREA. - AVG Permet de calculer la moyenne des valeurs en mode FLOW ou VELOCITY. Il est possible de calculer une moyenne sur 20 valeurs au maximum. - HOLD Appuyez sur cette touche pour geler l'affichage de la lecture. Appuyez de nouveau sur la touche pour dégeler l'affichage. Cette touche fonctionne également comme la touche de défilement ▶RIGHT en mode AREA et RECALL. - AREA Appuyez sur cette touche et maintenez-la enfoncée afin d'entrer la surface d'un conduit en mode CFM ou CMM. - NEXT En mode AREA, cette touche est utilisée pour sélectionner un espace mémoire entre 1 et 8. • Appuyez sur cette touche pour activer ou désactiver le rétro éclairage - MAX/MIN (Température) Cette touche permet de garder en mémoire les valeurs maximales et minimales de température de l'air enregistrées. - °C °F HOLD (Température) Appuyez sur cette touche pour geler l'affichage de la température. Appuyez de nouveau sur cette touche pour dégeler l'affichage.

Appuyez sur la touche et maintenez-la enfoncée pendant environ 3 secondes pour changer l'unité de température (°C ou °F). L'appareil émettra un double "bip" pour confirmer la modification.

Le compartiment à piles est situé à l'arrière de l'appareil. Vous devez retirer l'étui de protection en caoutchouc au préalable afin de pouvoir accéder au compartiment.

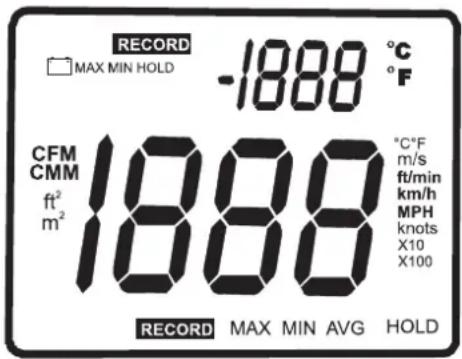

Inscriptions sur l'écran LCD

RECORD MAX MIN HOLD -1888 °C °F CFM CMM ft² m² 1888 °C*F m/s ft/min km/h MPH knots X10 X100 RECORD MAX MIN AVG HOLD

• MAX (en haut de l'écran LCD) : fonction Max Hold activée pour le mode Température de l'Air. - HOLD (en haut de l'écran LCD) : fonction Data Hold activée pour le mode Température de l'Air. • VEL mode Vélocité de l'Air. - FLOW mode Courant Aérien. • MAX (en bas de l'écran LCD) : fonction Max Hold activée pour les modes Température IR et Taux d'Humidité Relative. - HOLD (en bas de l'écran LCD) : fonction Data Hold activée pour les modes Température IR et Taux d'Humidité Relative. • °C / °F unités de mesure de la température. • CFM/CMM unités de mesure du Courant Aérien. - Ft², m² unités de mesure pour les surfaces. • m/s, ft/min, km/h, MPH, knots unités de mesure de la Vélocité de l'Air. • X10, X100 coefficients multiplicateurs pour les mesures de Courant Aérien. • AVG moyenne des mesures de Courant Aérien ou de Vélocité de l'Air. - RECORD enregistrement des valeurs MIN/MAX (en haut de l'écran pour la température, en bas de l'écran pour la Vélocité de l'Air) - L'écran LCD principal affiche en son centre les valeurs d'Humidité Relative et de Température IR. - Les petits chiffres dans le coin supérieur droit de l'écran LCD indiquent la température de la sonde. • Indicateur de batterie faible.

Raccordement de la girouette

1. La prise de raccordement de la girouette s'insère dans le connecteur femelle situé sur le dessus de l'appareil. La prise et le connecteur femelle sont différenciés afin que la prise ne puisse être insérée que d'une seule manière.
2. Faites pivoter doucement la prise jusqu'à ce qu'elle s'aligne avec le connecteur femelle puis appuyez fermement pour l'insérer correctement. Ne forcez pas outre mesure et n'essayez pas de tordre la prise.
3. Si la girouette n'est pas correctement raccordée ou si le capteur est défectueux, l'écran LCD affichera l'inscription OL au lieu de la valeur de la température relevée.

Mesure de la vélocité de l'air (mesure unique)

1. Appuyez sur la touche ⚙ pour mettre l'appareil en marche.
2. Appuyez sur la touche UNITS pour sélectionner l'unité de mesure désirée. NOTE : lors de sa mise en marche, l'appareil affichera la dernière unité de mesure sélectionnée.
3. Placez la sonde dans le flux d'air. Assurez-vous que le flux d'air passe correctement dans la girouette comme indiqué par l'autocollant en forme de flèche.
4. Lisez les valeurs affichées à l'écran. L'écran LCD principal affiche la mesure de la Vélocité de l'Air. Le sous-affichage LCD en haut à droite affiche la mesure de la Température.

Vue de côté de la girouette

Embout Flux d'air

Moyenne de la vélocité de l'air (jusqu'à 20 points de mesure)

1. Pour calculer une moyenne sur 20 points de mesure, appuyez sur la touche AVG et maintenez-la enfoncée jusqu'à ce que l'appareil émette deux "bip". L'inscription AVG s'affichera alors à l'écran.
2. Effectuez la mesure puis appuyez sur la touche AVG. Un bip retentira et l'inscription HOLD s'affichera à l'écran.
3. La moyenne apparaîtra de même que le nombre de mesures effectuées dans le coin supérieur droit. L'affichage reviendra de nouveau sur la valeur en cours au bout de 5 secondes.
4. Répétez les étapes 2 et 3 jusqu'à ce que le nombre souhaité de mesures soit atteint.
5. Pour revenir au mode standard de mesure de Vélocité de l'Air, appuyez sur la touche AVG et maintenez-la enfoncée jusqu'à ce que l'appareil émette deux "bip".

Note: Lors de la mesure de la Vélocité de l'Air, appuyez sur la touche AVG pour rappeler à l'écran la moyenne précédente. La moyenne sera effacée lorsque vous entrerez de nouveau dans le mode Average.

Mesure du courant aérien (CMM / CFM)

1. Appuyez sur la touche ⏻ pour mettre l'appareil en marche.
2. Appuyez sur la touche UNITS pour sélectionner l'unité de mesure désirée : CMM (mètres cubes par minute) ou CFM (pieds cubes par minute). NOTE : lors de sa mise en marche, l'appareil affichera la dernière unité de mesure sélectionnée.
3. Pour entrer une surface en m² ou en ft², appuyez sur la touche AREA et maintenez-la enfoncée jusqu'à ce que l'appareil émette deux "bip". Le chiffre le plus à gauche du sous-affichage en bas de l'écran se mettra alors à clignoter.
4. Utilisez la touche ▲ (UP) pour incrémenter la valeur affichée à l'écran.

Utilisez la touche ◀ (LEFT) pour déplacer la décimale.

Utilisez la touche ▶ (RIGHT) pour sélectionner les autres chiffres.

Une fois la valeur entrée, appuyez sur la touche AREA et maintenez-la enfoncée (jusqu'à ce que l'appareil émette deux "bip") afin de sauvegarder la valeur en mémoire et de retourner au mode CFM ou CMM.

1. Placez la sonde dans le flux d'air. Assurez-vous que le flux d'air passe correctement dans la girouette comme indiqué par l'autocollant en forme de flèche. Référez-vous au diagramme. L'écran LCD principal affiche la mesure de la Vélocité de l'Air. Le sous-affichage LCD en haut à droite affiche la mesure de la Température.

L'appareil dispose de 16 espaces mémoire (8 pour les mesures CFM et 8 pour les mesures CMM) qui peuvent être utilisés pour stocker les surfaces que vous utilisez régulièrement et les afficher sur demande.

1. Appuyez sur la touche AREA jusqu'à ce que l'appareil émette deux "bip". Le numéro de l'espace mémoire choisi apparaîtra alors dans le coin supérieur droit de l'écran.
2. Appuyez sur la touche NEXT pour naviguer parmi les espaces mémoire et sélectionner un emplacement. Une fois l'espace mémoire choisi, rentrez la valeur de la surface.

Utilisez la touche ▲ (UP) pour incrémenter la valeur affichée à l'écran.

Utilisez la touche ◀ (LEFT) pour déplacer la décimale.

Utilisez la touche ▶ (RIGHT) pour sélectionner les autres chiffres. Une fois la valeur entrée, appuyez sur la touche AREA et maintenez-la enfoncée (jusqu'à ce que l'appareil émette deux "bip") afin de sauvegarder la valeur en mémoire et de retourner au mode CFM ou CMM.

Pour sélectionner et utiliser une valeur mise en mémoire, appuyez sur la touche AREA et maintenez-la enfoncée jusqu'à ce que l'appareil émette deux "bip".

Appuyez sur la touche NEXT pour naviguer parmi les 8 espaces mémoire disponibles. Appuyez sur la touche AREA et maintenez-la enfoncée jusqu'à ce que l'appareil émette deux "bip" pour retourner au mode CFM ou CMM.

Moyenne du courant aérien

1. Pour calculer une moyenne sur 20 points de mesure, appuyez sur la touche AVG et maintenez-la enfoncée jusqu'à ce que l'appareil émette deux "bip". L'inscription AVG s'affichera à l'écran
2. Effectuez la mesure puis appuyez sur la touche AVG. Un "bip" retentira et l'inscription HOLD s'affichera à l'écran.

Vue de côté de la girouette

1. La moyenne apparaîtra de même que le nombre de mesures effectuées dans le coin supérieur droit. L'affichage reviendra de nouveau sur la valeur en cours au bout de 5 secondes.
2. Répétez les étapes 2 et 3 jusqu'à ce que le nombre souhaité de mesures soit atteint.
3. Pour revenir au mode standard de mesure de Courant Aérien, appuyez sur la touche AVG et maintenez-la enfoncée jusqu'à ce que l'appareil émette deux "bip".

Note: Lors de la mesure de la Vélocité de l'Air, appuyez sur la touche AVG pour rappeler à l'écran la moyenne précédente. La moyenne sera effacée lorsque vous entrerez de nouveau dans le mode Average.

1. Appuyez sur la touche HOLD pendant la prise de mesure afin de geler l'affichage de la Vélocité de l'Air ou du Courant Aérien.
2. L'inscription HOLD apparaitra alors au bas de l'écran LCD.
3. Appuyez de nouveau sur la touche HOLD pour revenir au mode normal.

Enregistrement max/min/avg (vélocité de l'air /courant aérien)

Cette fonction vous permet d'enregistrer puis de visionner les valeurs maximales (MAX), minimales (MIN) et les moyennes (AVG) des mesures effectuées.

1. Appuyez sur la touche MAX/MIN. Les inscriptions MAX et RECORD ainsi que la valeur maximale apparaîtront sur l'écran LCD et l'appareil mettra alors en mémoire automatiquement les valeurs MAX, MIN et Average.
2. Appuyez de nouveau sur la touche MAX/MIN pour afficher la valeur minimale. L'inscription MIN ainsi que la valeur minimale enregistrée apparaitront alors à l'écran.
3. Appuyez de nouveau sur la touche MAX/MIN pour afficher la moyenne. L'inscription AVG ainsi que la moyenne calculée apparaitront alors à l'écran.
4. Appuyez de nouveau sur la touche MAX/MIN pour revenir à l'affichage de la valeur en cours. NOTE : L'appareil continuera d'enregistrer les valeurs MAX/MIN/AVG.
5. Pour arrêter l'enregistrement des valeurs MAX/MIN/AVG et effacer les valeurs mises en mémoire, appuyez sur la touche MAX/MIN et maintenez-la enfoncée jusqu'à ce que l'appareil émette deux "bip".

Arrêt automatique

Afin de prolonger la durée de vie de la pile, l'appareil s'éteint automatiquement au bout de 20 minutes. Pour désactiver cette fonction :

1. Eteignez l'appareil.
2. Appuyez sur la touche ⚙ (rétroéclairage) et maintenez-la enfoncée tout en mettant l'appareil en marche.
3. L'inscription "dis APO" apparait alors à l'écran. La fonction AUTO POWER OFF est désormais désactivée.
4. Notez que la fonction AUTO POWER OFF est automatiquement réactivée lorsque l'appareil est de nouveau allumé.
5. Notez également que la fonction AUTO POWER OFF est désactivée avec les modes CFM/CMM et Average.

Remplacement de la pile

Lorsque 📄 apparaît sur l'écran LCD, il est temps de remplacer la pile.

1. Débranchez la sonde.
2. Retirez l'étui protecteur en caoutchouc de l'appareil.
3. Utilisez un tournevis cruciforme pour ouvrir le compartiment à pile situé à l'arrière de l'appareil.
4. Remplacez la pile 9V par une pile de même type.
5. Refermez le compartiment et replacer l'étui en caoutchouc sur l'appareil.

Vous, comme utilisateur final, êtes légalement lié (ordonnance de la batterie) de retourner toutes les batteries utilisées et accumulateurs, il est interdit de les jeter dans la poubelle ménagère!

Vous pouvez donner vos batteries utilisées / accumulateurs, gratuitement, aux points de collection de nos branches dans votre commune ou quand les batteries/accumulateurs sont vendus!

Disposition

Suivez les lois en vigueur en ce qui concerne la disposition de l'appareil à l'issue de son cycle de vie.

Caractéristiques

Vélocité de l’Air Gamme Résolution Précision
m/s (Mètres par seconde) De 0,40 à 30,00 m/s 0,01 m/s ± (3% + 0,20 m/s)
km/h (Kilomètres/heure) De 1.4 à 108,0 km/h 0,1 km/h ± (3% + 0,8 km/h)
ft/min (Pieds par minute) De 80 à 5900 ft/min 1 ft/min ± (3% + 40 ft/m)
MPH (Miles par heure) De 0,9 à 67,0 MPH 0,1 MPH ± (3% + 0,4 MPH)
Nœuds (MPH nautiques)	De 0,8 à 58,0 nœuds 0	1 nœud ± (3%	+ 0,4 nœud)
Courant Aérien	Gamme Résolution Surface
CMM (mètres cubes/min)	De 0 à 9999 m^3/min	1	De 0 à 9.999 m^2
CFM (pieds cubes/min)	De 0 à 9999 ft^3/min	1	De 0 à 9.999 ft^2
Température de l’Air	Gamme	Résolution	Précision
	De14 à 140°F (De -10 à 60°C)	0,1°F/C	4,0°F (20°C)

Circuit Circuit Custom LSI avec microprocesseur Ecran Ecran LCD 4 chiffres avec fonction Dual 0,5" (13 mm)

Taux d'échantillonnage : 1 mesure par seconde approx.

Capteurs Capteur de vélocité de l'Air/Courant Aérien : bras coude traditionnels avec système de roulement à bille à frottement réduit. Capteur de température : type NTC avec thermomètre de précision.

Arrêt automatique Arrêt automatique au bout de 20 minutes afin de prolonger la durée de vie de la pile.

Température de De 32°F à 122°F (De 0°C à 50°C)

fonctionnement

Température de stockage De 14 à 140°F (de -10 à 60°C)

Taux d'humidité de <80% RH

fonctionnement

Taux d'humidité de stockage <80% RH

Altitude de fonctionnement 2000 mètres (7000ft) maximum

Une pile 9 Volts (NEDA 1604)

Durée de vie de la pile 80 heures approx. (En cas d'utilisation prolongée du rétro, la durée de vie de la pile s'en trouvera réduite).

Courant de la pile 8,3 mA DC approx.

Poids 1,6 lbs. (725g) pile et sonde incluses

Dimensions Appareil principal : 7.0 x 2,9 x1,2" (178 x 74 x 33mm)

Tête de la sonde : diamètre : 2,75" (70mm)

Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit.

Équation pour le calcul de surface des conduits rectangulaires ou carrés

Largeur (L)

Hauteur (H)

Surface (S) = Largeur (W) × Hauteur (H)

Équation pour le calcul de surface des conduits circulaires

Surface (S) = ⑥ x r²

Où ⑥ = 3.14 et r² = rayon × rayon

Équations tridimensionnelles

CFM (ft³/min) = Vélocité de l'Air (ft/min) × Surface (ft²)

CMM(m^3/min)=Vélocité de l'Air(m/sec)× Surface(m^2)×60

NOTE: les mesures prises en pouces doivent être converties en pieds ou en mètres avant d'utiliser les formules ci-dessus.

Tableau de conversion des unités de mesure

	m/s	ft/min		nceuds	km/h
1 m/s	1	196,87	1,944	3,6	2,24
1 ft/min	0,00508	1	0,00987	0,01829	0,01138
1 nœud	0,5144	101,27	1	1,8519	1,1523
1 km/h	0,2778	54,69	0,54	1	0,6222
1 MPH	0,4464	87,89	0,8679	1,6071	1

MPH
