MODE D'EMPLOI EN510 Extech

Nous vous remercions d'avoir choisi l'appareil de mesures environnementales Extech EN510. Cet appareil mesure la vitesse de l'air avec la température de l'air, le débit d'air (volume), la luminosité, l'humidité relative (%) avec la température de l'air, la température au point de rosée, la température humide, la température de type K (sonde extérieure), l'indice de chaleur et la température ressentie. L'écran LCD rétroéclairé comprend un affichage principal, un affichage secondaire et différents indicateurs d'état intuitifs. Cet appareil est livré entièrement testé et étalonné. Utilisé correctement, il fonctionnera de manière fiable pendant des années. Veuillez visiter notre site web (www.extech.com) pour accéder à la dernière version et aux dernières traductions du présent mode d'emploi, aux mises à jour produit, à l'enregistrement produit et au support client.

Caractéristiques

• Appareil de mesures environnementales professionnel avec menu programmable personnalisable par l'utilisateur
• Sélection des unités de mesure • Valeur de vitesse de l'air avec température de l'air
• Mesure du débit d'air (volume) en CFM (ft³) et CMM (m³)
• Mesure de la luminosité en foot-candle et lux
• Mesures environnementales : humidité relative (%) avec température de l'air, température au point de rosée, température humide, température ressentie, indice thermique et température de type K (avec sonde extérieure connectée)
• Anémomètre à moulinet à frottement réduit monté sur roulements à billes pour des mesures ultra-précises de la vitesse de l'air lorsque le vent est faible
• Capteur barométrique intégré pour une surveillance précise de l'atmosphère et de l'altitude • Enregistrement MAX-MIN • Capture des valeurs affichées pour une utilisation pratique
• Conception compacte, légère, facile d'utilisation et ergonomique avec cordon
• L'écran LCD rétroéclairé change automatiquement d'orientation pour s'adapter au mode de capteur sélectionné

Sécurité

• Veuillez lire l'intégralité du mode d'emploi et du guide de démarrage rapide avant d'utiliser cet appareil.
• Utilisez l'appareil de mesure conformément aux instructions et ne tentez pas de le réparer ou d'ouvrir son boîtier.
• N'autorisez pas les enfants à manipuler l'appareil.
• Gardez les mains à distance du capteur interne d'humidité relative (situé sous l'appareil) lorsque vous effectuez des mesures environnementales.

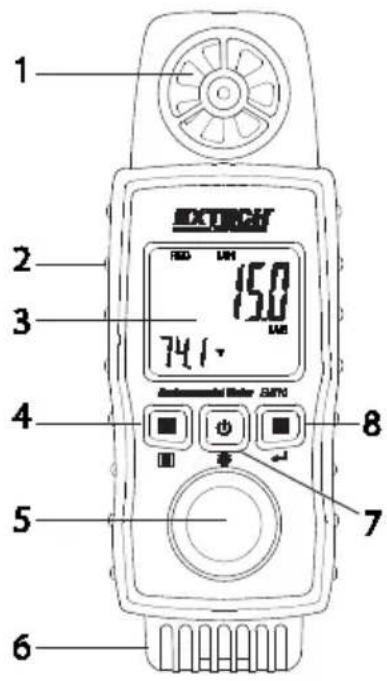

• Anémomètre à moulinet
• Port du thermocouple de type K
• Écran LCD
• Bouton Capture d’écran/Mode
• Capteur de luminosité
• Sondes d'humidité/de température
• Bouton Alimentation/Rétroéclairage
• Bouton Enregistrement MAX-MIN/Entrée

1 2 3 74.1 15.0 15.0 8 7 5 6

Cordon non représenté. Compartiment des piles et support pour trépied au dos de l'appareil

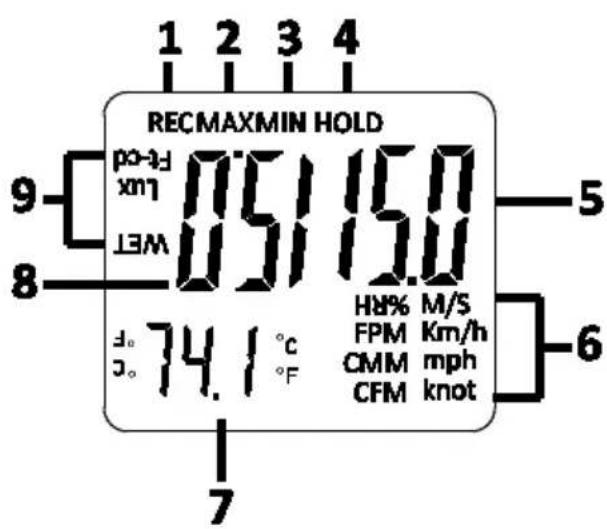

Description de l'écran LCD

1. Icône Enregistrement MAX/MIN
2. Affichage MAX
3. Affichage MIN
4. Capture d'écran
5. Affichage principal
6. Unités de mesure
7. Affichage de la température
8. Écran à orientation inversée
9. Unités de mesure (pour l'écran inversé)

RECMAXMIN HOLD F0-F0-CD LUX WET 8 9 5 6 74.1 °C F H8% M/S FPM Km/h CMM mph CFM knot

Alimentation de l'appareil

• Trois (3) piles 1,5 V de type AAA alimentent l'appareil. Le compartiment des piles se situe au dos de l'appareil et est retenu par une vis à tête plate.
• Appuyez brièvement sur le bouton d'alimentation pour allumer l'appareil. L'appareil commence à afficher les mesures pour le mode sélectionné.
• Appuyez longuement sur le bouton d'alimentation pour éteindre l'appareil.

Arrêt automatique (APO)

Pour ménager les piles, l'appareil s'éteint automatiquement au bout d'environ 10 minutes d'activité. Veuillez noter que l'arrêt automatique ne fonctionne pas lorsque l'appareil est en mode Enregistrement MAX-MIN (appuyez brièvement sur le bouton R pour accéder au mode Enregistrement MAX-MIN).

Sélection du mode de fonctionnement

Appuyez longuement sur le bouton M (Mode) pour faire défiler la liste des fonctions. Une fois le mode souhaité affiché, relâchez le bouton. Reportez-vous à la brève description des icônes affichée ci-dessous :

• An Anémomètre (vitesse de l'air + température de l'air) • AirFL Débit de l'air (volume) en CFM et CMM • CHiLL Température ressentie • rH Humidité relative en % et température de l'air • dP Température au point de rosée
• Et Température humide • HEAt Indice thermique • LigHt Mesure de l'intensité lumineuse

- TYPE : Température mesurée avec un thermocouple de type K (vous devez raccorder le thermocouple à l'appareil)

Modification de l'unité de mesure

1. Appuyez sur le bouton R et maintenez-le enfoncé jusqu'à ce que le mot « Unit » s'affiche.
2. Ensuite, appuyez brièvement sur le bouton d'alimentation pour modifier l'unité du mode de mesure sélectionné.
3. Appuyez brièvement sur ← pour enregistrer la sélection et passer à la fonction secondaire, le cas échéant (la température, par exemple). Appuyez brièvement sur le bouton d'alimentation pour modifier l'unité de la fonction secondaire (le cas échéant), puis appuyez brièvement sur ← pour enregistrer votre sélection.
4. Consultez la liste des unités ci-dessous :

Unités de vitesse de l'air M/S, km/h, mph, knot (nœuds), FPM

Unités de débit d'air CFM (ft³) et CMM (m³)

Unités de température °C, °F (pour la température de l'air, ressentie, au point de rosée, humide, de type K et l'indice thermique)

Unités de luminosité Foot-candle, LUX

Écran LCD rétroéclairé réversible

L'écran LCD change automatiquement d'orientation en fonction du mode de mesure. Ainsi, l'orientation de l'écran correspond au mode du capteur/de la sonde sélectionné(e) (luminosité, vitesse de l'air ou mesures environnementales telles que la température humide).

L'écran LCD est équipé d'un rétroéclairage pour faciliter la lecture, en particulier dans les lieux faiblement éclairés. Après avoir allumé l'appareil, appuyez brièvement sur le bouton d'alimentation pour activer le rétroéclairage. Le rétroéclairage s'éteint au bout de quelques secondes.

Capture d'écran

Appuyez brièvement sur le bouton (H) (Capture) pour figer/libérer la valeur affichée à l'écran. Le mode Capture d'écran ne fonctionne pas lorsque vous utilisez le mode Enregistrement MAX-MIN.

Mode d'enregistrement MAX-MIN

Dans ce mode, l'appareil enregistre les valeurs maximale et minimale sur la période choisie.

• Appuyez brièvement sur le bouton R (Enregistrement) pour commencer l'enregistrement des valeurs MAX/MIN.
• Ensuite, appuyez brièvement sur R à plusieurs reprises pour basculer entre l'affichage des valeurs MAX et MIN.
• Appuyez brièvement sur le bouton H pour réinitialiser les valeurs MAX et MIN mémorisées.
• Appuyez sur le bouton R et maintenez-le enfoncé pour quitter le mode Enregistrement.

Vitesse de l'air avec température de l'air

• Après avoir allumé l'appareil, appuyez sur le bouton M (Mode) et maintenez-le enfoncé jusqu'à ce que « An » s'affiche. Relâchez-le ensuite.
• Tenez l'anémomètre dans le flux d'air (peu importe le sens).
• Lisez les valeurs de vitesse et de température de l'air sur l'écran LCD.

Mesures de luminosité

• Appuyez sur le bouton M et maintenez-le enfoncé jusqu'à ce que « Light » s'affiche. Relâchez-le ensuite.
• Tenez l'appareil de sorte que la source de lumière recouvre complètement le dôme du capteur de lumière.
• Lisez la valeur de luminosité sur l'écran LCD (affichée dans l'orientation inverse).

Mesures de la température de type k/de la température ressentie/de l'humidité relative/de la température au point de rosée/de la température humide/de l'indice thermique

• Appuyez sur le bouton M et maintenez-le enfoncé jusqu'à ce que la fonction souhaitée s'affiche :
• CHILL Température ressentie; RH Humidité relative (avec température de l'air); DP Température au point de rosée; ET Température humide; HEAT Indice thermique; TYPE Température avec thermocouple de type K (raccordez le thermocouple à l'appareil)
• Positionnez l'appareil ou la sonde de type K dans la zone de mesure et lisez les valeurs sur l'écran LCD.

Mesures du débit d'air (CFM, CMM)

• Appuyez sur le bouton M et maintenez-le enfoncé jusqu'à ce que « AirFl » s'affiche.
• Entrez la section du conduit (en pieds carrés ou en mètres carrés) en appuyant brièvement sur M puis longuement sur R jusqu'à ce que « m-2 » (m²) ou « f-2 » (ft²) s'affiche. Appuyez brièvement sur le bouton d'alimentation pour augmenter la section ou sur H pour la diminuer; appuyez longuement sur le bouton d'alimentation ou sur H pour faire défiler rapidement les valeurs. Reportez-vous aux équations de surface ci-dessous.
• Appuyez brièvement sur ← pour enregistrer la valeur.
• Pensez à convertir les pouces, les centimètres ou toute autre unité en pieds carrés ou mètres carrés avant de saisir la section. Sinon, les valeurs du débit d'air seront incorrectes.
• Positionnez l'anémomètre dans le conduit d'air et lisez la valeur affichée en CFM (ft³) ou CMM (m³) sur l'écran LCD.

Équation de calcul de surface pour les conduits rectangulaires ou carrés

Surface (S) = Largeur (L) x Hauteur (H)

Équation de calcul de surface pour les conduits circulaires

où π = 3,14 et r² = rayon x rayon

Équations cubiques

CFM (ft³/min) = Vitesse de l'air (ft/min) x Surface (ft²)

CMM (m³/min) = Vitesse de l'air (m/s) × Surface (m²) × 60

Remplacement des piles

Lorsque l'icône de batterie faible s'affiche à l'écran, remplacez les piles comme décrit ci-dessous.

1. Coupez l'alimentation de l'appareil.
2. Retirez la vis à tête plate qui maintient le couvercle du compartiment à piles au dos de l'appareil.
3. Ouvrez le compartiment à piles et remplacez les trois (3) piles 1,5 V de type AAA en respectant la polarité. Remontez le couvercle de l'appareil avant de l'utiliser.

Pour votre sécurité : veuillez mettre les piles au rebut de manière responsable. Ne les jetez jamais au feu, car elles pourraient exploser ou fuir. Si vous ne comptez pas utiliser l'appareil pendant au moins 60 jours, retirez les piles et conservez-les à part.

Ne jetez jamais de piles usagées ou rechargeables avec les déchets ménagers.

Les consommateurs sont priés de rapporter leurs piles usagées dans les points de collecte prévus à cet effet, au magasin où ils les ont achetées ou dans n'importe quel point de vente de piles.

Mise au rebut : ne jetez pas cet appareil avec les déchets ménagers. L'utilisateur est dans l'obligation de déposer ses appareils en fin de vie dans un point de collecte chargé du retraitement des appareils électriques et électroniques.

Nettoyage et stockage

Essuyez régulièrement le boîtier à l'aide d'un chiffon humide imprégné de détergent doux. N'utilisez ni produits abrasifs, ni solvants. Ne laissez pas l'humidité entrer en contact avec les capteurs/sondes.

Caractéristiques

Générales
Écran	Écran LCD rétroéclairé 3,0 x 3,5 cm (1,18 x 1,38")
Capteur de vitesse de l'air	Anémomètre sur roulement à billes à frottement réduit
Capteur de luminosité	Photodiode à correction de cosinus/couleur
Sonde de température de l'air	RTD PT1K ohm (sonde interne)
Capteur d'humidité relative	Capteur de capacitance
Mesures Vitesse de l'air avec température de l'air, humidité relative avec température de l'air, luminosité, débit d'air, température au point de rosée, température humide, température ressentie, indice thermique et température de type K (nécessite un thermocouple externe)
Installation du trépied À l'arrière de l'appareil
Humidité en fonctionnement	80 % HR max.
Température en fonctionnement	0 à 50°C (32 à 122°F)
Affichage en cas de dépassement de limite	“- - - “
Alimentation électrique 3 piles 1,5 V de type AAA
Consommation électrique	Environ 5 mA CC
Poids	160 g (5,6 oz)
Dimensions (HxLxP)	153 x 58 x 25 mm (6,0 x 2,3 x 1,0 pouces)
Vitesse de l'air + température de l'air
Unités	Plage	Résolution	Précision
ft/min (FPM)	80 à 3 937	1	±3 % F.S.
m/s	0,4 à 20,0	0.1
km/h	1,4 à 72,0	0.1
MPH	0,9 à 44,7	0.1
nœuds	0,8 à 38,8	0.1
°C	0 à 50	0.1°	±1,2°C
°F	32 à 122	0.1°	±2,5°F
Ft/min et FPM : pieds/min MPH : miles/heure m/s : mètres/seconde knots (nœuds) : miles nautiques par heure km/h : kilomètres/heureHumidité relative + température de l'air
% HR	10 à 95	0.1	±(4 % HR) @ < 70 % HR±(4 % valeur lue +1,2 % HR) @ >70 % HR
°C	0 à 50	0.1	±1,2°C
°F	32 à 122	0.1	±2,5°F
Luminosité (plage automatique)
Lux	0 à 2 200 1		±(5 % valeur lue + 8 chiffres)
	1 800 à 20 000 10
Ft-cd	0 à 204,0 0.1
	170 à 1 860 1
Débit d'air
CMM (m3)	0,024 à 36 000	0.001 / 0.01 / 0.1 / 10,001 / 0,01 / 0,1 / 1 / 10(x10) / 100(x100)
CFM (ft3) 0,847 à 1	271 300
Température au point de rosée
Unité	Plage	Résolution	Précision
°C	-25,3 à 49,0	0.1	Calculée à partir des valeurs detempérature et d'humidité
°F	-13,5 à 120,0	0.1
Température humide
°C	-5,4 à 49,0	0.1	Calculée à partir des valeurs detempérature et d'humidité
°F	De 22,2 à 120	0.1
Indice thermique
°C	0 à 100,0	0.1	±2,0°C
°F	32 à 212	0.1	±3,6°F
L'exposition à la lumière directe du soleil augmente les valeurs d'indice thermique de 8°C (14°F)
Thermomètre de type K
°C -50,0 à 1 300,0	-50,1 à -100,0	0.1	±(0,4 % + 0,5°C)±(0,4 % + 1°C)
°F	-58,0 à 2 372,0-58,1 à -148,0	0.1	±(0,4 % + 1°F)±(0,4 % + 1,8°F)
La précision est garantie pour l'appareil uniquement. Une marge d'erreur supplémentaire est induite par la sonde externe de type K.
Température ressentie
°C	-9,4 à 44,2	0.1°	±2,0°C
°F	15,0 à 112,0	0.1°	±3,6°F
La valeur de température ressentie s'affiche uniquement lorsque la température est < 15°C (59°F) et que la vitesse de l'air est > 1,4 m/s

Tableau de conversion des unités de mesure

	m/s	ft/min	nœuds	km/h	MPH
1 m/s	1	196.87	1.944	3.6	2.24
1 ft/min	0.00508	1	0.00987	0.01829	0.01138
1 nœud	0.5144	101.27	1	1.8519	1.1523
1 km/h	0.2778	54.69	0.54	1	0.6222
1 MPH	0.4464	87.89	0.8679	1.6071	1

Tous droits réservés, y compris le droit de reproduction en tout ou partie sous quelque forme que ce soit.
