Type de produit	Détecteur de mouvements infrarouge passif
Marque	Suevia
Modèle	ViaLux E
Alimentation	230 V~ 50 Hz
Consommation propre	6,3 VA (0,8 W)
Pouvoir de rupture	6 A 230 V~
Angle de détection	360°
Portée de détection	7 m (à 2,5 m de hauteur de montage)
Hauteur de montage recommandée	2 à 3 m
Réglage de la luminosité	5 à 1 000 lux (potentiomètre LUX)
Réglage de la temporisation	35 secondes à 20 minutes (potentiomètre TIME)
Température de fonctionnement	-10 °C à +40 °C
Indice de protection	IP20 (intérieur)
Classe de protection	II (double isolation)
Mode de montage	Encastré au plafond
Fonctions principales	Allumage automatique en présence de mouvement et faible luminosité ; délai d'extinction réglable
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de solvants ni de produits abrasifs
Sécurité	Installation par un électricien agréé ; couper le courant avant toute intervention
Pièces détachées et réparabilité	Produit non réparable ; en cas de défaut, remplacer l'appareil

FOIRE AUX QUESTIONS - ViaLux E Suevia

Le détecteur ne s'allume pas, que faire ?

Vérifiez d'abord l'alimentation électrique (230 V~) et que le fusible n'a pas sauté. Assurez-vous que la luminosité ambiante est inférieure au seuil réglé sur le potentiomètre LUX. Si le réglage LUX est sur ⚙ (mode jour), le détecteur fonctionne en toutes conditions. Sinon, tournez lentement LUX vers le symbole ⚙ jusqu'à ce que l'éclairage s'allume.

Comment régler la durée d'allumage ?

Tournez le potentiomètre TIME (ⓣ) : vers la position minimale pour 35 secondes, vers la position maximale pour 20 minutes. Chaque détection de mouvement relance la temporisation. Après coupure, le détecteur est inactif pendant 2 secondes.

Pourquoi mon détecteur s'allume-t-il en plein jour ?

Le potentiomètre LUX est probablement réglé trop haut. Tournez-le vers la position C pour ne réagir qu'à l'obscurité, ou vers ⚙ pour mode jour/nuit. Ajustez progressivement jusqu'à ce que l'éclairage s'allume seulement au crépuscule.

Quelle est la hauteur idéale de montage ?

La hauteur recommandée est de 2 à 3 mètres, de préférence au plafond. Le détecteur doit être orienté de sorte que les mouvements traversent transversalement ses faisceaux pour une détection optimale.

Puis-je utiliser ce détecteur pour un système d'alarme ?

Non, le ViaLux E n'est pas adapté aux systèmes d'alarme. Il est conçu uniquement pour la commande d'éclairage. Pour une alarme, utilisez un détecteur spécifique.

Pourquoi mon détecteur s'éteint-il trop vite ou trop tard ?

Le délai d'extinction est réglé par le potentiomètre TIME. Si vous souhaitez une durée plus longue, tournez TIME vers le maximum (20 min). Si trop court, vers le minimum (35 s). Après réglage, quittez la zone de détection et attendez l'extinction pour appliquer les modifications.

Le détecteur réagit aux animaux domestiques, comment éviter cela ?

Le détecteur infrarouge réagit aux sources de chaleur en mouvement. Pour éviter les déclenchements intempestifs, montez-le à une hauteur suffisante (2-3 m) et orientez-le pour que les petits animaux ne traversent pas le champ de détection. Aucun réglage spécifique n'est disponible.

Comment connecter le détecteur électriquement ?

Retirez le cache des bornes (FIG.2). Connectez les câbles conformément au schéma : phase (L), neutre (N) et la charge (sortie). Assurez-vous que le courant est coupé avant toute connexion. L'installation doit être réalisée par un électricien agréé.

Que faire si le détecteur clignote ou s'allume par intermittence ?

Cela peut être dû à des interférences électromagnétiques (moteurs, transformateurs, Wi-Fi, etc.). Éloignez le détecteur de ces sources. Vérifiez aussi que la température ambiante n'est pas proche de celle des objets détectés. Une installation à proximité de surfaces réfléchissantes peut aussi causer des faux déclenchements.

Puis installer le détecteur à l'extérieur ?

Non, le ViaLux E est conçu pour une utilisation intérieure uniquement (IP20). Pour l'extérieur, choisissez un détecteur avec un indice de protection plus élevé (IP44 ou supérieur).

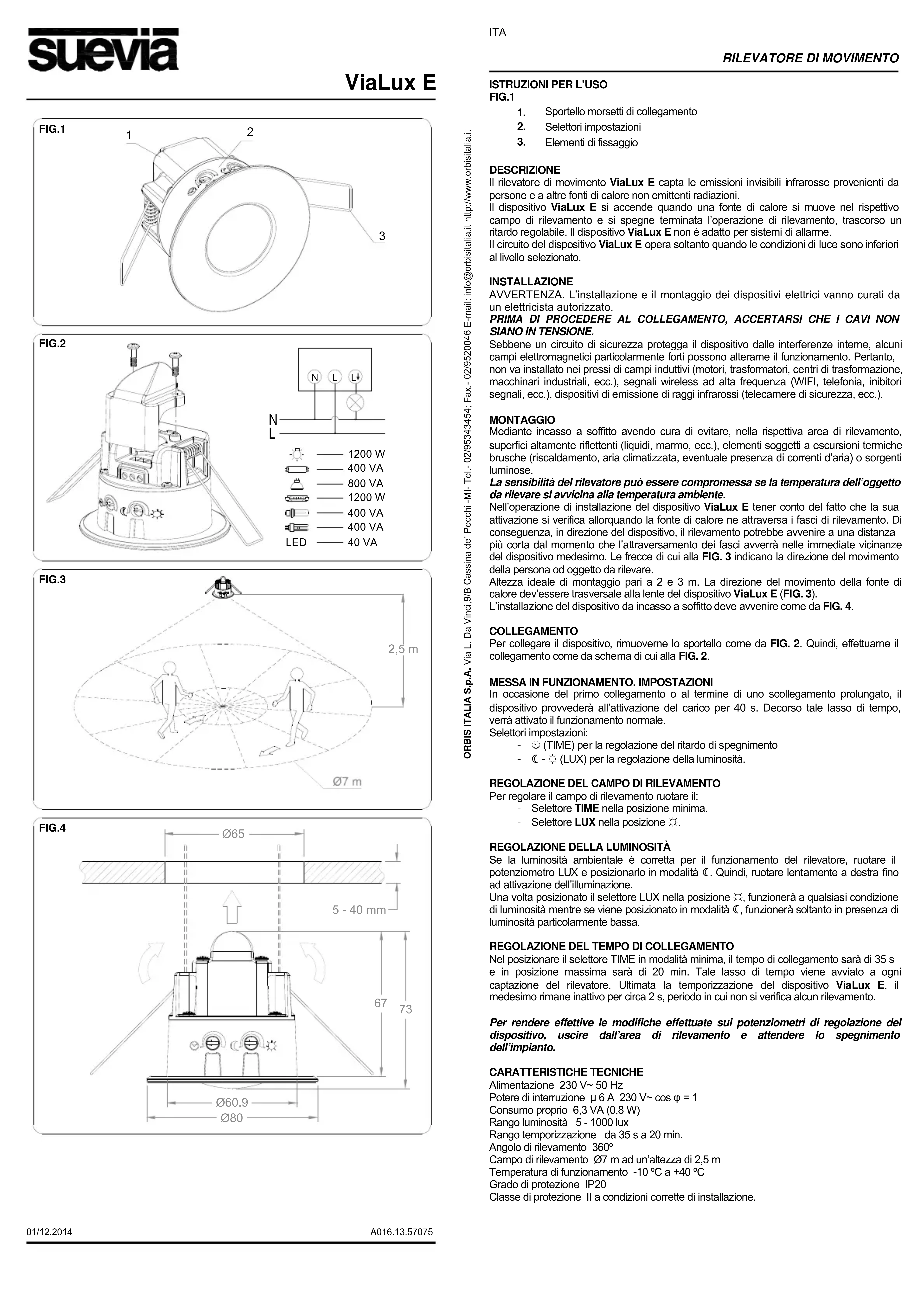

MODE D'EMPLOI ViaLux E Suevia

1. Cache des bornes de connexion
2. Sélecteurs de réglage
3. Languettes de fixation

Description

Le détecteur de mouvement ViaLux E capte les émissions invisibles infrarouges provenant des personnes et d'autres sources de chaleur sans émettre aucun type de radiation. Lorsqu'une source de chaleur se déplace dans le champ de captage du ViaLux E, celui-ci s'allume. Une fois qu'il ne capte plus de mouvement, il s'éteint après un délai de retard réglable. Le ViaLux E n'est pas adéquat pour les systèmes d'alarme. Le circuit du ViaLux E ne réagit que lorsque les conditions de lumière sont en dessous du niveau sélectionné.

Installation :

ATTENTION : l'installation et le montage des appareils électriques doivent être réalisés par un installateur agréé.

Avant de procéder à la connexion, vous DEVEZ vous assurer que les câbles à connecter NE sont PAS sous tension.

L'appareil est protégé de façon interne contre les interférences par un circuit de sécurité. Cependant, certains champs électromagnétiques particulièrement forts peuvent arriver à altérer son fonctionnement. Par conséquent, il ne doit pas être installé à proximité de champs inductifs (moteurs, transformateurs, centres de transformation, machines industrielles, etc.), de signaux sans fil à haute fréquence (WIFI, téléphonie, inhibiteurs de signal, etc.), d'appareils émettant des infrarouges (caméras de sécurité, etc.).

Montage

Encastré dans le plafond, en évitant que dans sa zone de détection se trouvent des surfaces hautement réfléchissantes (liquides, marbre, etc.), des éléments sujets à de brusques changements de température (chauffage, air climatisé, éventuels courants d'air) ou des sources lumineuses. La sensibilité du capteur peut diminuer si la température de l'objet à détecter est proche de la température ambiante.

Lors de l'installation du ViaLux E, il faut tenir compte du fait que la détection se produit lorsque la source de chaleur croise ses faisceaux de détection. Par conséquent, si celle-ci avance en direction de l'appareil, il est possible que la détection se produise à une plus faible distance, puisqu'elle ne traverse pas les faisceaux tant qu'elle n'arrive pas très près du capteur. Sur le dessin de la FIG.3 les flèches indiquent la direction du mouvement de la personne ou de l'objet à détecter.

La hauteur idéale de montage est comprise entre 2 et 3 mètres et il faut faire en sorte que la direction du mouvement de la source de chaleur soit transversale à la lentille du ViaLux E (FIG.3).

Réalisez le montage de l'appareil encastré dans le plafond comme illustré sur la FIG.4.

Connexion

Pour connecter l'équipement, retirez le cache comme indiqué sur la FIG. 2. Ensuite, connectez conformément au schéma de la FIG. 2.

Mise en MARCHE. réglages

Lors de la connexion pour la première fois, ou après une déconnexion prolongée, le dispositif activera la charge pendant 40 secondes, après quoi il passera en fonctionnement normal.

Sélecteurs de réglage :

• ⓣ (TIME) pour le réglage du délai de retard d'extinction.
• Ⓐ - ⚙ (LUX) pour le réglage de la luminosité.

Réglage du CHAMP de détection

Pour le réglage du champ de détection, tournez :

• le sélecteur TIME jusqu'à la position minimale;
• le sélecteur LUX jusqu'à la position ⚙.

Réglage de la luminosité

Lorsque la luminosité environnementale est celle souhaitée pour le fonctionnement du détecteur, tournez le potentiomètre LUX jusqu'à la position C. Ensuite, tournez lentement vers la droite jusqu'à ce que l'éclairage s'allume.

En tournant le sélecteur LUX jusqu'à la position ⚙, il réagira dans n'importe quelle condition de luminosité. En tournant jusqu'à la position C, il ne réagira que dans des conditions de luminosité très faible.

Réglage du délai de connexion

En tournant le sélecteur TIME jusqu'à la position minimale, le délai de connexion sera de 35 secondes, et, vers sa position maximale, de 20 minutes. Ce délai est appliqué à chaque fois que le détecteur capte un mouvement. Une fois la temporisation achevée, le ViaLux E a une période d'inactivité de 2 secondes environ pendant laquelle la détection est inactive.

Pour que les modifications réalisées dans les potentiomètres de réglage de l'équipement soient appliquées, il est nécessaire de sortir de la zone de détection et d'attendre l'extinction de l'installation.

CARACTÉRISTIQUES TECHNIQUES

Alimentation	230 V~ 50 Hz
Pouvoir de rupture	6 A 230 V~ = 1
Consommation propre	6,3 VA (0,8 W)
Intervalle de luminosité	5 - 1 000 lux
Intervalle de temporisation	de 35 s à 20 min
Angle de détection : 360°
Champ de détection	7 m à 2,5 m de haut
Température de fonctionnement	-10 °C à +40 °C

Degré de protection IP20

Classe de protection IP dans des conditions de montage correctes
