Type de produit	Interrupteur sectionneur
Marque	Schneider Electric
Modèle	ComPact INV1000
Courant nominal	1000 A
Tension nominale	Jusqu'à 690 V AC
Nombre de pôles	3 pôles
Dimensions (L x H x P)	300 x 200 x 150 mm (environ)
Poids	5 kg (environ)
Matériau du boîtier	Polyamide renforcé
Indice de protection	IP20
Fonctions principales	Sectionnement visible, coupure et isolement de circuits
Alimentation	Aucune (dispositif passif)
Consignes de sécurité	Débrancher toute source avant intervention, utiliser un détecteur de tension
Installation	Par personnel qualifié uniquement, sur rail DIN ou fixation vissée
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif
Pièces détachées et réparabilité	Contacter le service après-vente Schneider pour les pièces
Température de fonctionnement	-25°C à +70°C
Outillage nécessaire	Clé 6 pans, clé à tube, tournevis Pozidrive n°1, 2, 3 ou plat
Normes	IEC 60947-3, NFPA 70E, CSA Z462

FOIRE AUX QUESTIONS - ComPact INV1000 SCHNEIDER

Comment installer le ComPact INV1000 ?

L'installation doit être réalisée par un personnel qualifié uniquement. Coupez toutes les sources d'alimentation, verrouillez l'appareil en position isolée, puis fixez-le sur un rail DIN ou par vis. Respectez les consignes du manuel d'installation.

Quelle est la fonction principale de cet interrupteur sectionneur ?

Le ComPact INV1000 permet le sectionnement visible et la coupure en charge des circuits électriques, assurant ainsi l'isolement pour la maintenance.

Quels sont les outils nécessaires au montage ?

Il faut une clé 6 pans, une clé à tube, et des tournevis Pozidrive n°1, 2, 3 ou plat.

Comment entretenir le ComPact INV1000 ?

Nettoyez le boîtier avec un chiffon sec non abrasif. Ne pas utiliser de solvants ou de produits chimiques. Vérifiez périodiquement les connexions.

Quelles sont les consignes de sécurité à respecter ?

Avant toute intervention, débranchez toutes les sources d'alimentation, verrouillez l'appareil, utilisez un détecteur de tension approprié et portez un équipement de protection individuelle.

Puis-je remplacer moi-même les pièces défectueuses ?

Non, la réparation doit être effectuée par un personnel qualifié. Contactez le service après-vente Schneider Electric pour obtenir des pièces détachées.

Quelle est la tension maximale supportée ?

Le ComPact INV1000 supporte une tension nominale jusqu'à 690 V AC.

Est-ce que cet appareil nécessite une alimentation électrique ?

Non, c'est un dispositif passif qui ne nécessite pas d'alimentation externe.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com pour le modèle ComPact INV1000 de Schneider.

Quelles sont les conditions de stockage recommandées ?

Stockez l'appareil dans un endroit sec et tempéré, à l'abri des vibrations et des chocs, entre -25°C et +70°C.

MODE D'EMPLOI ComPact INV1000 SCHNEIDER

EN Installation manual FR Notice d'installation DE Montageanleitung IT Manuale d'installazione ES Instrucciones de instalacion Manual de instalacao (RU)PykoBOIDCTBO NO yCTaHOBKe ZH

Compact ins630b-1600 compact inv630b-1600

Switch disconnector/Interrupteur sectionneur/Lastrennschalter/Interruttore-sezionatore/Interruptor-sectionador/Interruptor-sectionador/Pa3beHnItelb/

L'installation, l'utilisation, la réparation et la maintenance des équipements électriques doivent être assurées par du personnel qualifié uniquement. Schneider Electric décline toute responsabilité quant aux conséquences de l'utilisation de ce matériel.

b Portez un équipement de protection personnelle adapté et respectez les consignes de sécurité électrique courantes. Reportez-vous aux normes NFPA 70E, CSA 2462 ou aux textes équivalents applicables dans toute région du monde.

b Seul un personnel qualifié doit effectuer l'installation et l'entretien de cet appareil. b Débranche toutes les sources d'alimentation de cet équipement avant d'effectuer toute opération interne ou externe sur celui-ci. Verrouillez l'appareillage en position isolée. b Utilisez un dispositif de détection de tension ayant une valeur nominale appropriée pour vous assurer que l'alimentation est coupée. b Installez des barrières de sécurité et affichez un signal de danger. b Remettez en place tous les équipements, les portes et les capots avant de remettre l'appareil sous tension. Si ces directives ne sont pas respectées, cela entraînera la mort ou des blessures graves.

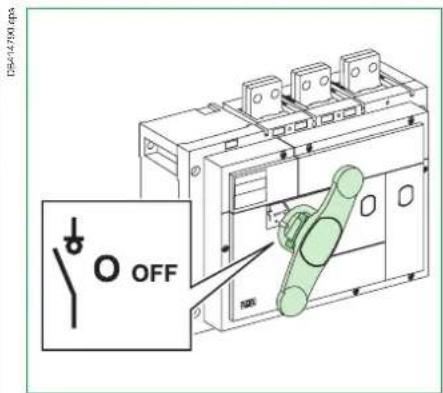

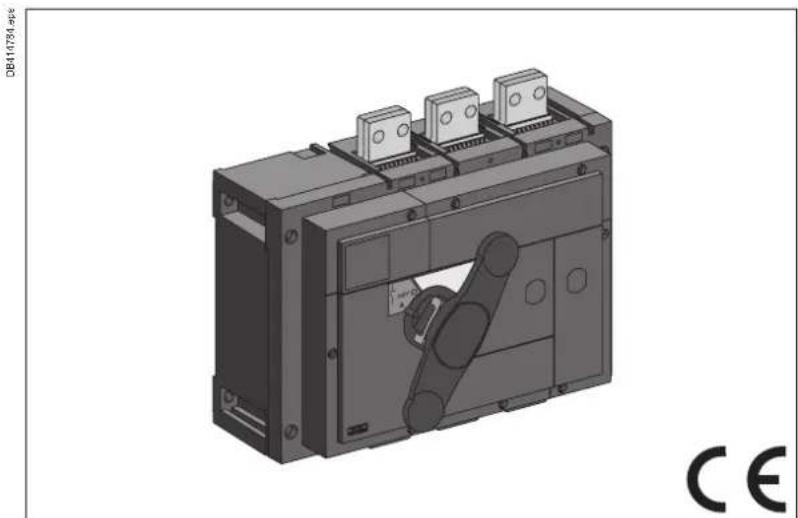

INS 1600 3P Interrupteur sectionneur

INS 1600 3P Interrupteur sectionneur

Compact INS/INV

Made in Poland

xxxxxx 31336##

3303430313366

Schneider Electric

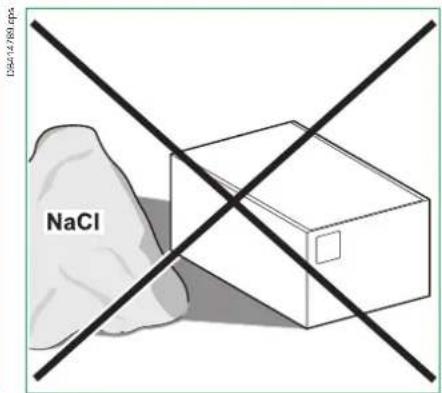

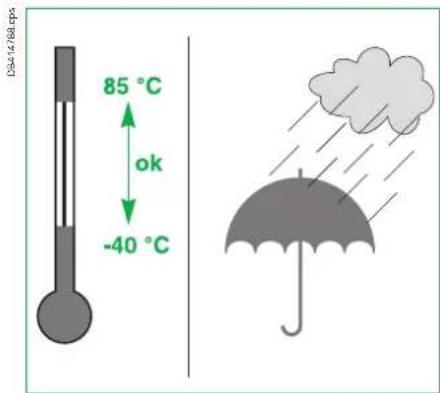

Storage / Stockage / Lagerung / Stoccaggio / Almacenamento / Armazenamento / XpaHxeñbí /

Outillage nécessaire

Clef 6 pans, clef à tube, tournevis (Pozidrive n°1, 2, 3 ou plat), clef plate.

35, rue Joseph Monier

CS 30323

F-92506 Rueil-Malmaison Cedex

www. se. com
