Caractéristique	Détails
Type de produit	Ventilateur CPU
Dimensions	Non spécifiées
Vitesse de rotation	Non spécifiée
Niveau sonore	Non spécifié
Connectivité	Connecteur 4 broches
Éclairage	RGB
Compatibilité	Compatible avec la plupart des sockets de processeur
Installation	Installation facile, nécessite un accès au socket CPU
Maintenance	Nettoyage régulier recommandé pour éviter l'accumulation de poussière
Sécurité	Ne pas toucher les pales en fonctionnement
Garantie	Non spécifiée
Informations supplémentaires	Vérifier la compatibilité avec le boîtier et la carte mère avant l'achat

FOIRE AUX QUESTIONS - CPUHURACANARGBX110 Gembird

Comment installer le ventilateur Gembird CPUHURACANARGBX110 ?

Pour installer le ventilateur, retirez d'abord le panneau latéral de votre boîtier. Fixez le ventilateur sur le radiateur ou à l'emplacement souhaité à l'aide des vis fournies. Branchez le câble d'alimentation sur le connecteur de la carte mère et le câble RGB sur le contrôleur RGB si nécessaire.

Le ventilateur ne s'allume pas, que faire ?

Vérifiez que le ventilateur est correctement connecté à la carte mère et à l'alimentation. Assurez-vous que le connecteur RGB est également bien branché. Si le problème persiste, essayez de connecter le ventilateur à un autre port de la carte mère.

Comment contrôler l'éclairage RGB du ventilateur ?

L'éclairage RGB peut être contrôlé via le logiciel de votre carte mère si elle prend en charge le RGB, ou en utilisant le contrôleur fourni avec le ventilateur. Assurez-vous que le logiciel est à jour pour accéder à toutes les options d'éclairage.

Quels sont les niveaux de bruit du ventilateur Gembird CPUHURACANARGBX110 ?

Le niveau de bruit du ventilateur est généralement de 20 à 30 dBA, selon la vitesse de fonctionnement. Pour un fonctionnement silencieux, vous pouvez ajuster la vitesse via le BIOS de la carte mère ou un logiciel de contrôle des ventilateurs.

Le ventilateur est bruyant, que faire ?

Assurez-vous que le ventilateur est propre et qu'il n'y a pas d'obstructions. Vérifiez également que les vis sont bien serrées. Si le bruit persiste, il peut être nécessaire de lubrifier les roulements ou de remplacer le ventilateur.

Le ventilateur est compatible avec quel type de carte mère ?

Le ventilateur Gembird CPUHURACANARGBX110 est compatible avec la plupart des cartes mères disposant de connecteurs PWM et RGB standard. Vérifiez les spécifications de votre carte mère pour vous assurer de la compatibilité.

Y a-t-il une garantie pour le ventilateur ?

Oui, le ventilateur Gembird CPUHURACANARGBX110 est généralement couvert par une garantie de 2 ans. Veuillez conserver votre preuve d'achat pour toute demande de garantie.

MODE D'EMPLOI CPUHURACANARGBX110 Gembird

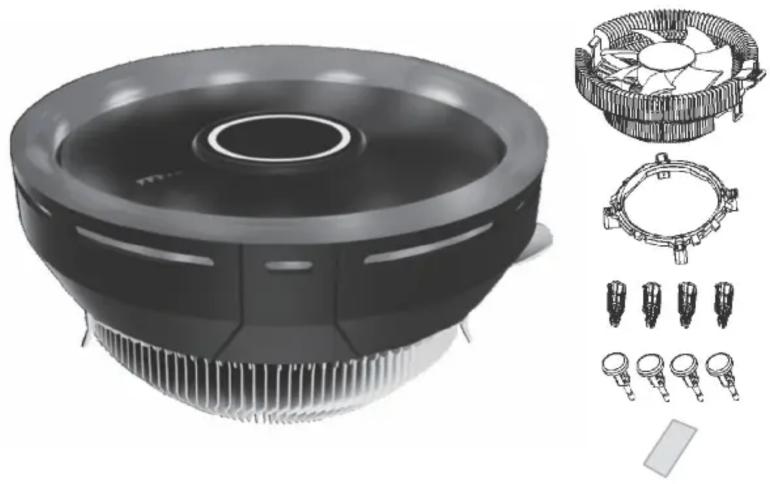

COMPONENTS/KOMPONENTY/ COMPONENTES / COMPONENTES / ΣΥΣΤΑΤΙΚΑ

Technical illustration of a mechanical fan assembly with exploded view and component details (no text or symbols)

1 Heatsink / Radiator/ Dissipadorde calor / Disipador decalor / Ψύκτρα θερμότητας
2 Bracket / Klamra/ Suporte / Soporte /Υποστήριγμα
3 Transparentglus nails/ Przezroczyste złączki / Unhasde colatransparente / Uñas adhesivas transparentes/Διαφανή glus vúχία
4 Black glue nails / Czarne złączki / Unhas de colapreta/ Uñas de pegamentonegro / Μαύρα νύχιακόλλας
5 Thermalpaste / Pastatermoprzewodząca / Pasta térmica / Pasta termica / Θερμοαγώγιμηπάστα

INSTALLATION GUIDE / INSTRUKCJAINSTALACJI / GUIADE INSTALAÇÃO / GUÍADE INSTALACIÓN/ ODHΓΟΣΕΓΚΑΤΑΣΤΑΣΗΣ

1 775 115X

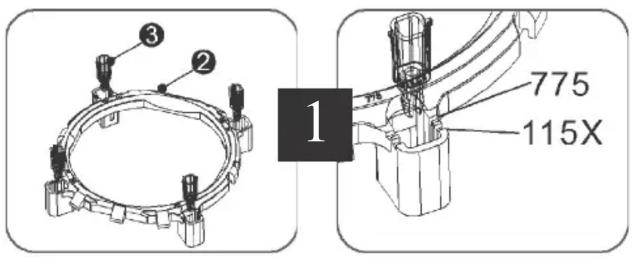

1. Insertthe 4 clear connectorsintothe appropriateplatformsupports 775/1165.

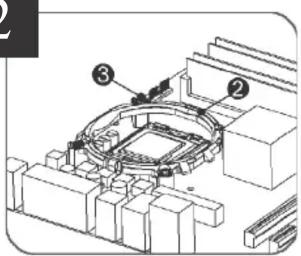

2. Align the bracket with the transparent connectors inserted into the 4 holes of the motherboard and install it on the motherboard. Align the bracket with the clear connectors inserted into the 4 holes of the motherboard and mount it on the motherboard.
3. In the prepared transparent connectors, insert the 4blackconnectors and then pressdown.

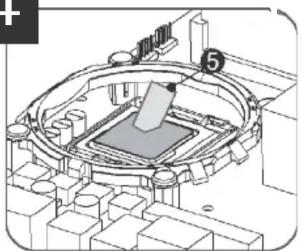

4. Spread the thermal paste evenly over the processor.
5. Align the side of the heat sink clamp with the clamp point of the bracket, then press down on the clamp point of the bracket on the other side.
6. The fan powercables should be connected to the 3-pinor 4-pin socket of the motherboard.

2

Technical diagram of a mechanical assembly with numbered components labeled ① and ②

3

Technical diagram of a mechanical assembly with numbered components, likely for engineering or manufacturing documentation.

1. Wóż 4 przezroczyste złączkiw odpowiednie wsporniki platformy 775/1165.

2. Dopasuj wspornik do przezroczystych złączek włożonych w 4 otwory płyty głównej i zamontuj go na płycie głównej. Wyrównaj wspornik z przezroczystymi złączkami włożonymi w 4 otwory płyty głównej i zamontuj gonapłyciegłównej.

3. W przygotowanych przezroczystych złączkach wsuń 4 czarne złączki, anastępnie dociśnij.

4. Rozprowadź pastętermiczną równomiernie naprocesorze.

5. Dopasujbokklamryradiatoradopunktuklamry wspornika, anastępnienaciśnijpunktklamrywspornika po drugiej stronie.

6.Kabel zasilający wentylatorapowinien zostać podłączonydo3-pinowegolub4-pinowegogniazda płyty głównej.

PT 1. Insiraos 4 conectores transparentes nos suportesde plataforma apropriados775/1165.

1. Alinhe o suporte com os conectores transparentes inseridos nos 4 orifícios daplaca-mãe e instale-ona placa-mãe. Alinhe o suporte com os conectores transparentes inseridos nos 4 orifícios da placa-mãe e monte-o na placa-mãe.

2. Nos conectores transparentes preparados, insira os 4 conectores pretos e pressioneparabaixo.

3. Espalhe a pasta térmica uniformementesobre oprocessador.

4. Alinhe a lateral do grampo do dissipador de calor com o ponto de fixação do suporte e, em seguida, pressioneo pontodefixação suportedo outrolado.

5. O cabo de alimentação doventiladordeve ser conectadoao soquetede 3 ou 4 pinos daplaca-mãe.

4

Technical diagram of a mechanical assembly with numbered components (no readable text or symbols)

The image is too blurry to recognize any text content.

Technical line drawing of a mechanical assembly with gears and housing (no text or symbols)

ES 1. Inserte los 4 conectorestransparentes en los soportes deplataforma adecuados 775/1165.

1. Alinee el soporte con los conectores transparentes insertados en los 4 orificios de la placa base e instálelo en la placa base. Alinee el soporte conlos conectores transparentes insertados enlos 4 orificios de laplaca base y móntelo en la placa base.

2. En los conectores transparentes preparados, inserte los 4 conectores negros y luego presione hacia abajo.

3. Extienda la pasta térmica uniformementesobreel procesador.

4. Alínee el lado de la abrazadera del disipador de calor con el punto de abrazadera del soporte, luego presione haciaabajo el puntode abrazadera del soporteenel otro lado.

5. Elcable de alimentación del ventiladordebeconectarseal enchufede 3 o 4 pinesdela placabase.

6

4 pin ARGB ARGB

1. Εισαγάγετετους 4 διαφανείςσυνδέσμους στα κατάλληλα στηρίγματα πλατφόρμας 775/1165.

2. Ευθυγραμμίστε το στήριγμα με τους διαφανείς συνδέσμους που έχουν εισαχθεί στις 4 οπές της

μητρικής πλακέτας και τοποθετήστε το στη μητρική πλακέτα. Ευθυγραμμίστε το στήριγμα με τους διαφανείς συνδέσμους που έχουν εισαχθεί στις 4 οπές της μητρικής πλακέτας και τοποθετήστε το στη μητρική πλακέτα.

1. Στις προετοιμασμένες διαφανείς υποδοχές, τοποθετήστε τις 4 μαύρες υποδοχές και μετά πιέστε προστακάτω.

2. Απλώστε ομούμορφα τη θερμική πόστα πάνω από τον επεξεργαστή.

3. Ευθυγραφμίστε την πλευρά του σφγκτήρα της ψύκτρος με το σημείο σύσφιξης του βραχίονα και, στη συνέχεια, πιέστεπρος τακάτωτοσημείο σύσφιξης του βραχίονα στην άλληπλευρά.
