Caractéristiques Techniques	Commutateur programmable, 1 canal, capacité de charge jusqu'à 16A, tension de fonctionnement 230V.
Utilisation	Destiné à la gestion de l'éclairage et des appareils électriques dans les installations domestiques et professionnelles.
Maintenance et Réparation	Vérifier régulièrement les connexions électriques, nettoyer les contacts si nécessaire, remplacer en cas de défaillance.
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel, éviter tout contact avec l'eau.
Informations Générales	Produit de la marque Grässlin, garantie de 2 ans, documentation technique disponible en ligne.

FOIRE AUX QUESTIONS - talento 121 Grässlin

Comment réinitialiser le commutateur Grässlin talento 121 ?

Pour réinitialiser le commutateur, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres par défaut.

Que faire si le commutateur ne s'allume pas ?

Vérifiez d'abord que le commutateur est correctement branché et que l'alimentation fonctionne. Testez également avec une autre prise. Si le problème persiste, le commutateur pourrait être défectueux.

Comment configurer les horaires de commutation sur le Grässlin talento 121 ?

Pour configurer les horaires, utilisez le bouton de programmation sur le commutateur. Suivez les instructions dans le manuel d'utilisation pour définir les heures de mise sous tension et de mise hors tension.

Le commutateur Grässlin talento 121 est-il compatible avec des ampoules LED ?

Oui, le Grässlin talento 121 est compatible avec des ampoules LED, mais assurez-vous que la puissance totale ne dépasse pas la capacité maximale du commutateur.

Comment savoir si le commutateur est en mode automatique ou manuel ?

Le mode du commutateur est généralement indiqué par un témoin lumineux. Consultez le manuel d'utilisation pour des détails spécifiques sur les signaux lumineux.

Que faire si le commutateur ne suit pas les horaires programmés ?

Vérifiez que les horaires sont correctement programmés et que le commutateur est en mode automatique. Si le problème persiste, essayez de réinitialiser le commutateur.

Le Grässlin talento 121 peut-il être utilisé à l'extérieur ?

Non, le Grässlin talento 121 est conçu pour une utilisation intérieure uniquement. L'utilisation en extérieur peut endommager le produit et annuler la garantie.

Où puis-je trouver le manuel d'utilisation du Grässlin talento 121 ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site web du fabricant.

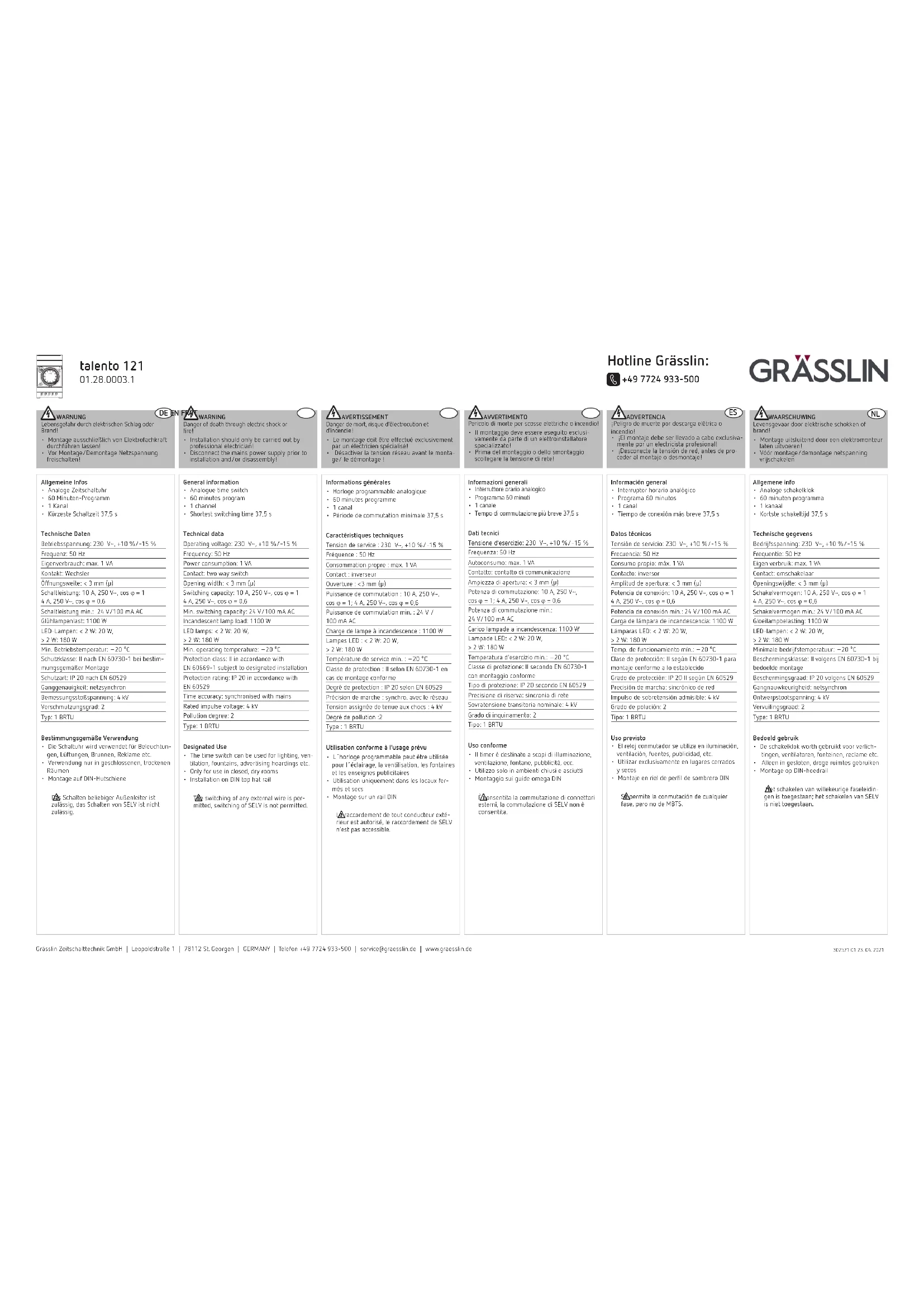

MODE D'EMPLOI talento 121 Grässlin

Danger de mort, risque d'électrocution et d'incidence!
- Le montage doit être effectue exclusivement par un elektricien spécialisté.
- Déactiver la tension réseau avant le montage/ le démontage!

AVENTIMENTO

Puisance de commutation : 10 A, 250 V-

cos φ = 1; 4 A, 250 V~, cos φ = 0.6

Puisssance de commutation min : 24 V /

100 mA AC

100 mA AC 5.1A 2.4A 1.6A 1.2A 1.0A

Charge de lampe a incandescence : 100 W

Température de service min.: -20 °C
Classe de protection : Il sepro EN 60730-1 eo
Casse de montage conforme
e as montage conformer
Degré de protection : IP 20 selon EN 60529
Precision de marche : synchro. avec le réseau
Tension assignée de tenue aux chocs : 4 kV
Degre de pollution 2
Begt 60 point Type 1 BRTU

Utilisation conforme à l'usage prévu

L'horlogeprogrammablepeutetreutilisee
pour I'éclairage, la ventilation, les fontaine
et les enseignes publicitaires
Utilisation uniquement dans les locaux fer
mes et sec
Montage sur un rail DIN

A cordinge de tout conducteur exte rieur est autorisé, le cordinge de SELV n'est pas accessible.

L'horloge programmable est monté sur rails DIN.
Couper la tension.
Isoler le cable sur 8 mm (max. 9 mm).
Insérer le cable a 45^ dans la borne entchéable ouverte.
① 2 câbles possibles par position de borne ouverture
Uniquement pour les fils flexibles: pour ouvré la boite ench facilit, pousseur le tournées.
sur rails

Retrait du cable

^+ Pousser le contact à ouverture de laborne entre la baire à reassert vers le bis à l'aide du tournée.

Raccordement

Respecter le schema de raccordement.

Description

① Commutation manuelle/affiche de l'état de commutation
U=arret
1 - 1 marche
② Disque de réglage pour la programmation (horaire de commutation)
③ Segments de commutation (1 = 37,5s)
④ Interrupeeur à trois positions: MARCHÉ permanente - AUTO - ARRÊT permanent

Réglage des horaires de commutation

• par ex. toutes les heures 5 min. MARCHE

Reglage de la commutation ma

prétablement MARCHE 1/ARRET → La minuterie exécute les commu
programmées, c'est-à-dire elle reto
dans le programme.

6 Regler la commutation permanente

-0-0
→Le programme n'est pas exécutée.
1=MARCHEC pémanente
0=ARRET permanent

FR
