Alivio DHT40001N - Moyeu-dynamo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moyeu-dynamo
Marque	Shimano
Modèle	Alivio DHT40001N
Puissance nominale	1,5 W
Tension de sortie	6 V AC
Application	Éclairage avant et arrière LED
Poids	Environ 540 g
Matériau du corps	Aluminium
Roulements	Roulements à billes étanches
Compatibilité roue	32 ou 36 trous
Entraxe	100 mm (standard avant)
Type d'axe	9 mm
Compatibilité frein	Frein à disque ou patin (selon jante)
Câblage	Bornes de branchement étanches
Entretien	Lubrification périodique des roulements
Nettoyage	Chiffon humide, éviter solvants
Sécurité	Ne pas toucher les bornes en fonctionnement
Réparabilité	Pièces détachées disponibles chez revendeurs Shimano
Informations générales	Notice sur si.shimano.com
Garantie	2 ans (hors usure)

FOIRE AUX QUESTIONS - Alivio DHT40001N SHIMANO

Comment installer le moyeu-dynamo Shimano Alivio DHT40001N ?

L'installation doit être réalisée par un mécanicien expérimenté. Consultez le manuel du revendeur sur si.shimano.com. Assurez-vous que le côté avec la borne de branchement est à droite en regardant vers l'avant du vélo.

Quelle est la puissance de sortie du moyeu-dynamo ?

La puissance nominale est de 1,5 W, adaptée pour alimenter des feux LED avant et arrière.

Ce moyeu est-il compatible avec mon vélo ?

Il est compatible avec les fourches avant standard de 100 mm d'entraxe et un axe de 9 mm. Vérifiez le nombre de trous de la jante (32 ou 36).

Quels types d'éclairage puis-je utiliser ?

Utilisez des lampes LED conçues pour dynamo 6 V AC, avec une puissance totale ne dépassant pas 1,5 W.

Comment entretenir le moyeu-dynamo ?

Vérifiez régulièrement le serrage des roues et la connexion des bornes. Lubrifiez les roulements tous les ans ou selon l'usage. Nettoyez avec un chiffon humide.

Est-il dangereux de toucher les bornes en fonctionnement ?

Oui, ne touchez jamais les bornes lorsque la roue tourne, car un choc électrique peut se produire.

Quel poids total est supporté par ce moyeu ?

Le poids total (vélo + cyclite + bagages) doit respecter la limite indiquée sur le corps du moyeu. Ne pas dépasser cette limite pour éviter un freinage insuffisant.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées sont disponibles chez les revendeurs Shimano agréés. Consultez le site si.shimano.com pour les références.

Ce moyeu-dynamo fonctionne-t-il par temps de pluie ?

Oui, il est conçu pour résister aux intempéries. Les bornes de branchement sont étanches, mais évitez les projections d'eau sous haute pression.

La garantie couvre-t-elle l'usure normale ?

Non, la garantie ne couvre pas l'usure naturelle due à une utilisation normale et au vieillissement. Elle s'applique aux défauts de fabrication.

MODE D'EMPLOI Alivio DHT40001N SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

• Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens non professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraine des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
A ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez ni ne modifiez ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue. Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

• Lorsque vous roulez ou que vous faites tournier les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant. - Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo. - Reportez-vous également au mode d'emploi du frein. - Les produits ne sont pas garantis contre l'usure naturelle et les déterminations résultat de l'utilisation normale et du vieillissement.

• Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifie les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées?
• Est-ce que l'éclairage s'allume?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

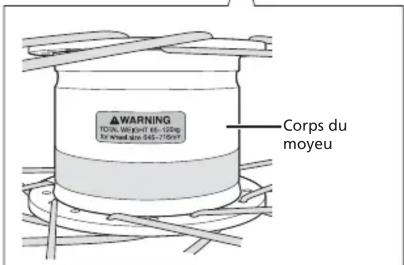

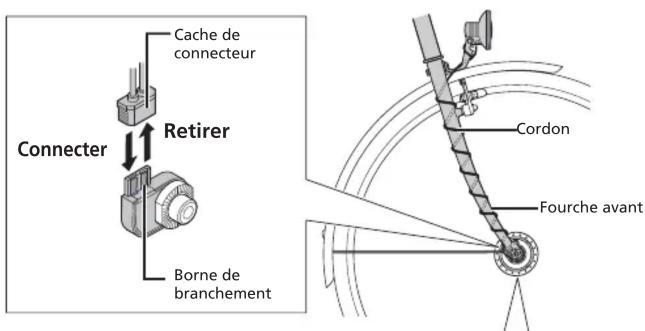

Noms des pièces

SHIMANO INC.

3-77 Oimitsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
