MODE D'EMPLOI SMQ4301 AG Neovo

Manuel de l'utilisateur www.agneovo.com Écrans SMQ-4301, SMQ-5501, SMQ-6501 et SMQ-7501 à rétroéclairage LEDTABLE DES MATIÈRES

6.1 Spécications de l'écran ..................................................................................................................... 41 6.2 Dimensions de l'écran ........................................................................................................................ 431 Avis de la Federal Communications Commission (FCC) (États-Unis uniquement) Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Classe A, conformément à la Section 15 de la réglementation de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles lorsque l'équipement est exploité dans un environnement commercial. Cet équipement génère, utilise et peut émettre un rayonnement de fréquence radio et causer des interférences nuisibles aux communications radio s'il n'est pas installé ou utilisé conformément au mode d'emploi. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles, auquel cas l'utilisateur devra corriger les interférences à ses propres frais. Toutes modications ou tous changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peuvent annuler le droit de l’utilisateur à utiliser cet appareil. Utilisez seulement un câble protecteur RF fourni avec le moniteur lors de la connexion de ce moniteur à un équipement informatique. Pour éviter tout dommage pouvant entraîner un incendie ou une électrocution, n'exposez pas cet appareil à la pluie ou à une humidité excessive. CET ÉQUIPEMENT NUMÉRIQUE DE CLASSE A EST CONFORME À TOUTES LES EXIGENCES DE LA RÉGLEMENTATION CANADIENNE DES ÉQUIPEMENTS GÉNÉRANT DES INTERFÉRENCES. Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences dangereuses et (2) cet appareil doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement non désiré. Déclaration de conformité de l’UE Cet appareil est conforme aux exigences énoncées dans la directive du conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive sur les basses tensions (2014/35/EU) et la directive RoHS (2011/65/EU). Ce produit a été testé et déclaré conforme aux normes harmonisées pour les équipements informatiques, ces normes harmonisées étant publiées sous les directives du Journal o󰀩ciel de l'Union européenne. Avis du Centre polonais d'essais et de certication L’équipement doit être alimenté par une prise avec un circuit de protection (une prise à trois broches). Tous les équipements fonctionnant ensemble (ordinateur, écran, imprimante, etc) doivent utiliser la même source d'alimentation. Le conducteur de phase de l'installation électrique de la pièce doit avoir un dispositif de protection court-circuit sous la forme d'un fusible d'une valeur nominale inférieure à 16 ampères (A). An d’éteindre complètement l’équipement, le câble électrique doit être retiré de la prise électrique, qui devrait être localisée prêt de l’équipement et facilement accessible. Une marque de protection « B » conrme que l’équipement est en conformité avec les protections d’usage des normes PN-93/T- 42107 et PN-89/E-06251.

• Nous fabriquons et vendons beaucoup de produits destinés aux consommateurs, qui, comme tout appareil électronique, en général ont la capacité d'émettre et de recevoir des signaux électromagnétiques.

• Un de nos principes d'a󰀨aires est de prendre toutes les mesures nécessaires de santé et de sécurité pour nos produits, pour nous conformer à toutes les exigences légales applicables et rester dans la limite des normes EMF applicables au moment de la fabrication des produits.

• Nous nous engageons à développer, produire et vendre des produits qui ne provoquent pas d'e󰀨ets néfastes sur la santé.

• Nous conrmons que si ces produits sont manipulés correctement pour leur usage prévu, leur utilisation ne présente aucun danger en vertu des preuves scientiques disponibles à ce jour.

• Nous jouons un rôle actif dans le développement de normes EMF et de sécurité, ce qui nous permet d’anticiper les développements ultérieurs de la norme et de les intégrer à nos produits.3

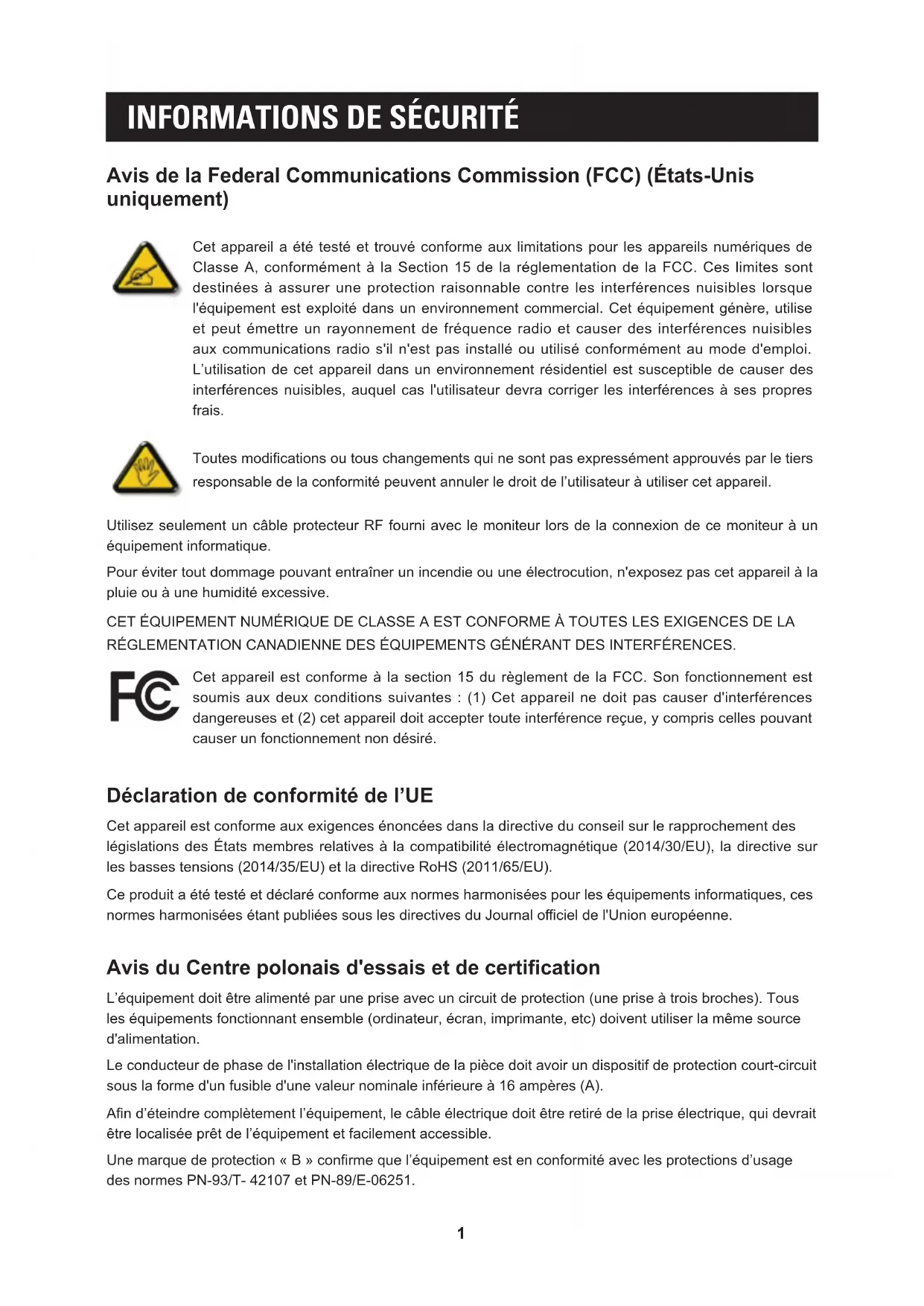

INFORMATIONS DE SÉCURITÉ

Informations pour le Royaume-Uni seulement AVERTISSEMENT - CET APPAREIL DOIT ÊTRE MIS À LA TERRE. (A) (B) Important : Cet appareil est fourni avec une prise moulée approuvée 13 A. Pour changer un fusible dans ce type de prise, procédez comme suit : 1 Retirez le couvercle du fusible et le fusible. 2 Insérez le nouveau fusible qui doit être de type approuvé BS 1362 5A, A.S.T.A. ou BSI. 3 Remettez le couvercle du fusible. Si la prise installée ne correspond pas à vos branchements, elle doit être enlevée et une prise à 3 branches appropriée installée à sa place. Si la prise principale contient un fusible, il doit avoir une valeur de 5A. Si une prise sans fusible est utilisée, le fusible sur le panel de distribution ne doit pas être supérieur à 5 A. Remarque : La prise endommagée doit être détruite pour éviter tout risque de décharge électrique potentielle si jamais elle devait être insérée dans une autre prise 13 A.4

INFORMATIONS DE SÉCURITÉ

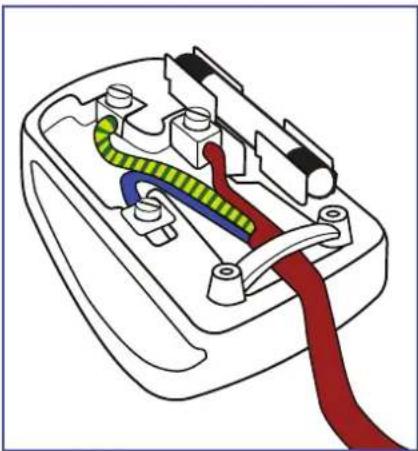

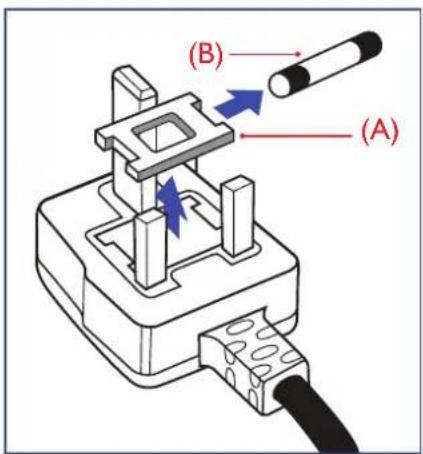

Comment connecter une prise Les ls du cordon secteur sont identiés selon le code couleur suivant : BLEU - « NEUTRE » (« N ») MARRON - « LIVE » (« L ») VERT & JAUNE - « TERRE » (« E »)

• Le l VERT & JAUNE doit être connecté au terminal marqué de la lettre « E » ou du symbole Terre, ou coloré en VERT ou VERT & JAUNE.

• Le l BLEU doit être connecté au terminal marqué de la lettre « N » ou coloré en NOIR.

Mise au rebut à la n de vie Votre nouveau moniteur d'informations publiques contient des matériaux qui peuvent être recyclés et réutilisés. Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée. Veuillez consulter votre réglementation locale relative au rejet de votre ancien moniteur auprès de votre revendeur local. (Pour les clients au Canada et aux États-Unis) Ce produit peut contenir du plomb et/ou du mercure. Débarrassez-vous en respectant les réglementations locales et fédérales. Pour toute information complémentaire sur le recyclage, contactez www.eia.org (Consumer Education Initiative). Déchets d'équipements électriques et électroniques - DEEE À l’attention des utilisateurs des foyers de l’Union européenne Élimination des appareils mis au rebut par les ménages dans l'Union européenne. La présence de ce symbole sur le produit ou son emballage indique que le produit doit être éliminé séparément de vos autres déchets ménagers. Vous êtes responsable de l'élimination de votre équipement en l'apportant à un point de collecte pour le recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos déchets d'équipements lors de leur élimination permettront de préserver les resources naturelles et d'assurer que ce produit est recyclé de manière à protéger la santé humaine et l'environnement. Pour obtenir plus d'informations sur les centres de collecte et de recyclage des appareils mis au rebut, veuillez contacter les autorités locales de votre région, les services de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté ce produit. Pour les foyers privés dans l'Union européenne. An de contribuer à la conservation des ressources naturelles et pour garantir que le produit sera recyclé d’une manière approprié pour protéger la santé humaine et l'environnement, nous souhaitons attirer votre attention sur les points suivants :

• La poubelle barrée sur l'appareil ou l'emballage extérieur indique que le produit est conforme à la directive européenne WEEE (Appareils électriques et électroniques usagés).

• Jetez toujours les appareils usagés séparément des déchets ménagers.

• Les piles doivent être retirées au préalable et jetées séparément dans un système de collecte approprié.

• Vous êtes responsable de la suppression de vos données personnelles sur les appareils usagés avant leur élimination.

• Les foyers privés peuvent remettre gratuitement leurs anciens appareils.

• Pour obtenir plus d'informations sur les centres de collecte et de recyclage des appareils mis au rebut, veuillez contacter les autorités locales de votre région, les services de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté ce produit. Attention – Utilisateurs des États-Unis : Rejetez-le en accord avec les lois régionales, nationales et fédérales. Pour plus d’informations sur la mise au rebut ou le recyclage, contactez : www.mygreenelectronics.com ou www.eiae.org.6

INFORMATIONS DE SÉCURITÉ

Directives de n de vie - Recyclage Votre nouveau moniteur d'informations publiques contient plusieurs matériaux qui peuvent être recyclés pour de nouveaux utilisateurs. Rejetez-le en accord avec les lois régionales, nationales et fédérales. Déclaration sur la restriction des substances dangereuses (Inde) Ce produit est conforme à la « Loi indienne sur les déchets électroniques 2011 » qui interdit l'utilisation de plomb, de mercure, de chrome hexavalent, de polybromobiphényle ou de polybromodiphényléthers dans des concentrations dépassant 0,1 % en poids et 0,01 % en poids pour le cadmium, en dehors des exceptions prévues par la Partie 2 de la loi. Déclaration sur les déchets électroniques pour l'Inde La présence de ce symbole sur le produit ou son emballage indique que le produit doit être éliminé séparément de vos autres déchets ménagers. Il est de votre responsabilité de le déposer dans un centre de collecte o󰀩ciel des équipements électriques et électroniques usagés en vue de leur recyclage. La collecte et le recyclage séparés de vos déchets d'équipements lors de leur élimination permettront de préserver les resources naturelles et d'assurer que ce produit est recyclé de manière à protéger la santé humaine et l'environnement. Piles Pour l'Union européenne : La poubelle barrée indique que les piles usées ne doivent pas être éliminées avec les ordures ménagères ! Il existe un système de collecte séparé pour les piles usées, pour permettre un traitement adéquat et un recyclage en conformité avec la législation. Veuillez contacter les autorités locales pour plus de détails sur les systèmes de collecte et de recyclage. Pour la Suisse : La pile usée doit être remise au point de vente. Pour les autres pays hors de l'Union européenne : Veuillez contacter les autorités locales pour connaitre la méthode de rejet pour la pile usée. Conformément à la directive européenne 2006/66/EC, la pile ne peut pas être jetée de façon inadaptée. Elle doit être séparée pour être collectée par un service local. RoHS Turquie Türkiye Cumhuriyeti: EEE Yönetmeliğine Uygundur. Ukraine RoHS Обладнання відповідає вимогам Технічного регламенту щодо обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні, затвердженого постановою Кабінету Міністрів України від 3 грудня 2008 № 1057.7 ATTENTION RISQUE DE DÉCHARGE ÉLECTRIQUENE PAS OUVRIRSymboles utilisés dans ce manuelCette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.Cette icône indique des instructions importantes d'utilisation et d'entretien. Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser l’écran LCD et gardez-le dans un endroit sûr comme référence.
• Les spécications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modication sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web : www.agneovo.com.

• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur l'écran LCD. Vous pourriez annuler la garantie. Avertissements à propos de l’installation.

• N'installez pas cet écran LCD dans des endroits chauds, par ex. près d'un chau󰀨age, d'une fente de ventilation ou en plein soleil.• Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.• Installez cet écran LCD sur une surface stable. N'installez pas cet écran LCD dans un endroit exposé aux vibrations ou aux chocs.• Ínstallez cet écran LCD dans un endroit bien aéré.• N'installez pas cet écran LCD à l'extérieur.
• An d'éviter tout risque d'électrocution ou d'endommagement permanent à l'écran, n'exposez pas l'écran à la poussière, une humidité excessive ou la pluie.
• Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de cet écran LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager l'écran LCD. PRÉCAUTIONS8 PRÉCAUTIONS

Débranchez le cordon d'alimentation de la prise de courant et contactez un technicien qualié dans tous les cas suivants : ♦ Lorsque le cordon d’alimentation est endommagé. ♦ Si l'écran LCD est tombé ou si le boîtier est endommagé. ♦ Si l'écran LCD fume ou qu'il y a une odeur bizarre. Avertissements à propos de l’utilisation

• Utilisez uniquement le cordon d'alimentation fourni avec cet écran LCD.

• La prise de courant doit être située près de l’écran LCD pour être facilement accessible.

• Si une rallonge est utilisée avec cet écran LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise.

• Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas cet écran LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation.

• Si l'écran LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d’alimentation de la prise de courant.

• Pour débrancher le cordon d'alimentation, tenez et tirez par la che. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique.

• Ne touchez pas et ne débranchez pas le cordon d’alimentation avec des mains mouillées.

• Si vous éteignez l'écran en débranchant le cordon d’alimentation, attendez au moins 6 secondes avant de rebrancher le cordon d’alimentation pour l’utiliser.

• Ne pas cogner ni faire tomber l'écran pendant l'utilisation ou le transport. Nettoyage et entretien

• An de protéger votre écran contre les dommages, n’appuyez pas trop fortement sur l’écran LCD. Lorsque vous déplacez l'écran, saisissez-le par son cadre pour le soulever ; ne mettez pas vos mains ni vos doigts sur l'écran LCD pour le soulever.

• Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chi󰀨on légèrement humide. Vous pouvez aussi vous servir d'un chi󰀨on sec, pour autant que le moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, comme l'alcool et les liquides à base d'ammoniaque, pour nettoyer l'écran.

• Si votre écran venait à être mouillé, essuyez-le dès que possible avec un chi󰀨on sec.9 PRÉCAUTIONS

• Si un corps étranger ou de l'eau pénètrent dans l'écran, mettez-le immédiatement hors tension et débranchez le cordon d'alimentation. Retirez ensuite le corps étranger ou épongez l'eau et envoyez l'écran au centre de maintenance.

• An d'assurer les performances optimales de l'écran et pouvoir l'utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d'humidité suivantes : ♦ Température : 0-40 °C (32-104 °F) ♦ Humidité : 20-80 % HR Notes sur l'écran LCD

• An de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité.

• A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité de l'écran LCD baisse après un certain temps.

• Lorsque des images statiques sont a󰀩chées pendant des longues périodes, l'image peut rester visible sur l'écran LCD. Cela est appelé une brûlure ou une rétention d'image. ♦ Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez l'écran LCD pour qu'il s'éteigne après quelques minutes d'inactivité.

• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.

• Utilisez la fonction Anti-Burn-in™ de l'écran LCD. Voir la section Paramètres > Options avancées > Anti-Burn-in

• Changez souvent l'image du bureau.

• Réglez la luminosité de l’écran LCD sur un réglage bas.

• Éteignez l'écran LCD lorsque vous n'utilisez pas le système. ♦ Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur l'écran LCD :

• Éteignez l'écran LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.

• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.

• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation.

• Il y a des millions de micro-transisteurs dans cet écran LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n’indique pas un problème.

• IMPORTANT : Utilisez toujours un programme d'économiseur d’écran en mouvement lorsque votre écran n’est pas utilisé. Utilisez toujours une application de rafraîchissement périodique de l'écran si l'appareil a󰀩che un contenu statique xe. L'a󰀩chage sans interruption d'une image statique ou immobile sur une longue période peut engendrer une « rémanence à l’extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran. C'est un phénomène bien connu de la technologie des écrans LCD. Dans la plupart des cas, cette « rémanence à l’extinction », « image résiduelle » ou « image fantôme » disparaît progressivement une fois l’alimentation éteinte.

• AVERTISSEMENT : Les symptômes de « rémanence à l’extinction », d’ « image résiduelle » ou d’ « image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Cela n'est pas non plus couvert par les conditions de votre garantie.10

1.2 Contenu de l’emballage

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vériez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur. Cordon d'alimentation www.agneovo.comSMQ-4301/5501/6501_Quick Guide_V010Quick Start GuideSMQ-4301, SMQ-5501 & SMQ-6501 LED-Backlit DisplaySMQ-4301, SMQ-5501 & SMQ-6501 Guide de démarrage rapide Écran LCD Remarque : ♦ Aucune pile pour la télécommande n’est incluse. ♦ La télécommande nécessite 2 piles AAA. ♦ Pour toutes les autres régions, utilisez un cordon électrique qui est conforme à la tension CA de la prise de courant et qui a été approuvée et est conforme aux règlements de sécurité du pays en question (le type H05W-F, 2G ou 3G, de 0,75 ou 1 mm

doit être utilisé). ♦ Nous vous recommandons de préserver la boîte et le matériel d’emballage en cas de besoin d'expédition. ♦ Les images servent uniquement de référence. Les éléments fournis peuvent varier. Câble HDMI

• Ce produit est emballé dans un carton qui contient également les accessoires standard.

• Tous les autres accessoires optionnels seront emballés séparément.

• Compte tenu des dimensions et du poids de l'écran, il est recommandé que ce produit soit transporté par deux personnes.

• Après avoir ouvert le carton d'emballage, assurez-vous que les articles inclus sont en bon état et complets. Télécommande www.agneovo.comSMQ-7501_Quick Guide_V010Quick Start GuideSMQ-7501 LED-Backlit DisplaySMQ-7501 Attention!! Piles non incluses.11

1.4 Installation murale

Pour installer ce moniteur sur un mur, vous devrez obtenir un kit de montage mural standard (disponible dans le commerce). Nous vous recommandons d'utiliser une interface de montage qui est conforme à la norme TUV-GS et/ou UL1678 en Amérique du Nord. Pour monter au mur l'écran LCD, vissez le support en utilisant les trous VESA à l'arrière de l'écran LCD. SMQ-4301 400mm 200mm SMQ-5501 400mm400mm

1.3 Préparation de l'installation

• À cause de la forte consommation d'énergie de ce produit, utilisez uniquement le cordon d’alimentation spécialement conçu pour ce produit. Si vous avez besoin d’une rallonge électrique, veuillez contacter votre revendeur.

• Le produit doit être installé sur une surface horizontale pour éviter qu’il ne bascule. La distance entre l'arrière du produit et le mur doit être su󰀩sante pour une bonne ventilation. Évitez d’installer le produit dans une cuisine, une salle de bain ou n'importe quel endroit avec une humidité élevée an de ne pas réduire la durée de vie des composants électroniques.

• Le produit peut fonctionner normalement jusqu'à une altitude de 3000 m. Dans les installations à des altitudes de plus de 3 000m, certains problèmes peuvent survenir.

♦ N'appuyez pas trop fort sur le panneau LCD ou le bord du cadre, car cela peut causer un dysfonctionnement de l'appareil. Remarque : ♦ Évitez que le kit de montage mural bloque les trous de ventilation à l'arrière de l'écran. ♦ Attachez l'écran LCD sur un mur assez fort pour supporter le poids. ♦ Posez la feuille de protection qui était enveloppée autour du moniteur lorsqu’il était emballé sur une table, sous la surface de l’écran pour ne pas le rayer. ♦ Assurez-vous que vous avez bien tous les accessoires dont vous avez besoin pour le montage de ce moniteur (support de montage mural, support de montage au plafond, etc.). ♦ Suivez les instructions qui sont fournies avec le kit de montage. Le non-respect des procédures de montage pourrait endommager l’équipement ou causer des blessures à l’utilisateur ou à l’installateur. La garantie du produit ne couvre pas les dommages causés par une mauvaise installation.12

Nom du modèle Grille VESA SMQ-4301 400(L) x 200(H)mm SMQ-5501 400(L) x 400(H)mm SMQ-6501 600(L) x 400(H)mm SMQ-7501 800(L) x 400(H)mm Attention : Pour empêcher le moniteur de tomber : ♦ Pour une installation murale ou au plafond, nous recommandons d'installer le moniteur avec des supports en métal qui sont vendus séparément. Pour des instructions d'installation plus détaillées, consultez le guide reçu avec le support. ♦ Pour réduire les risques de blessures et de dommages résultant d'une chute du moniteur en cas de tremblement de terre ou autre catastrophe naturelle, consultez le fabricant du support pour l'emplacement d'installation.

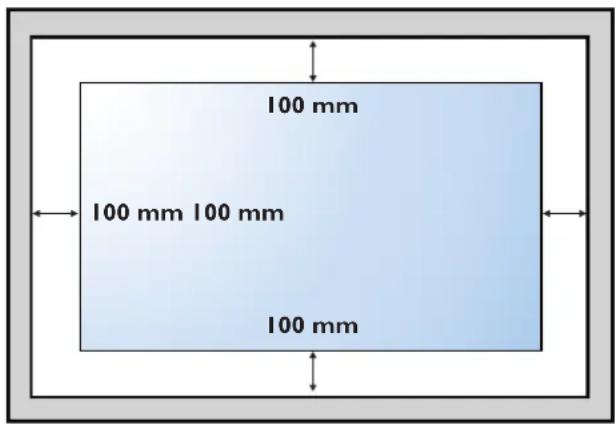

1.4.2 Conditions requises pour la ventilation

Pour permettre à la chaleur de se disperser, laissez un espace entre les objets comme indiqué sur le diagramme ci-dessous. 100 mm 100 mm 100 mm 100 mm Remarque : ♦ Pour le kit de montage mural, utilisez des vis de montage M6 (dont la longueur est 10 mm plus longue que l’épaisseur du support de montage) et serrez- les fermement.14

DESCRIPTION DU PRODUIT

1.5 Description de l'écran LCD

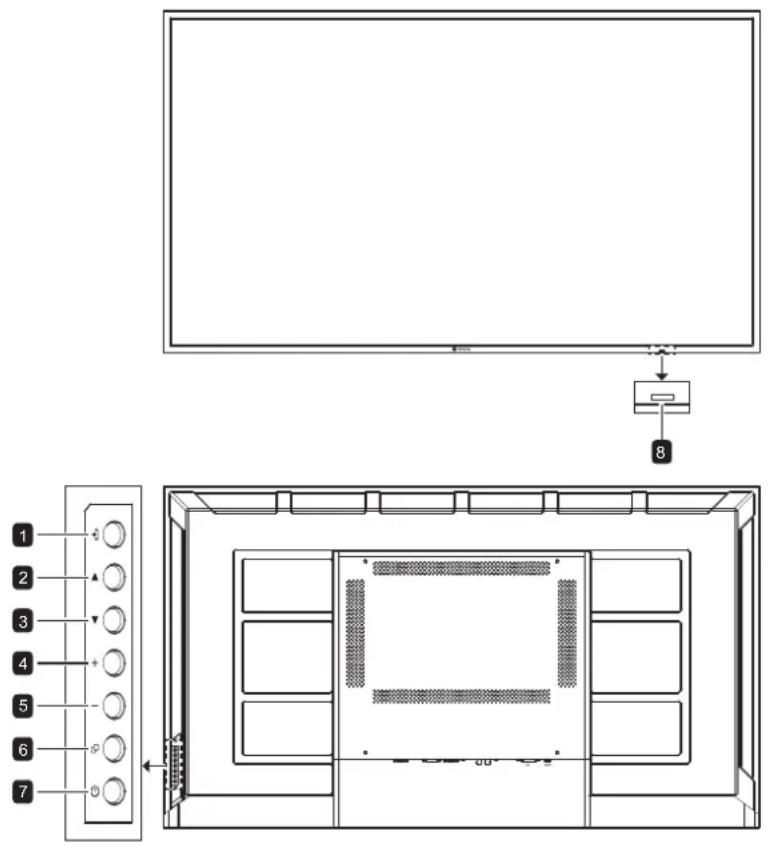

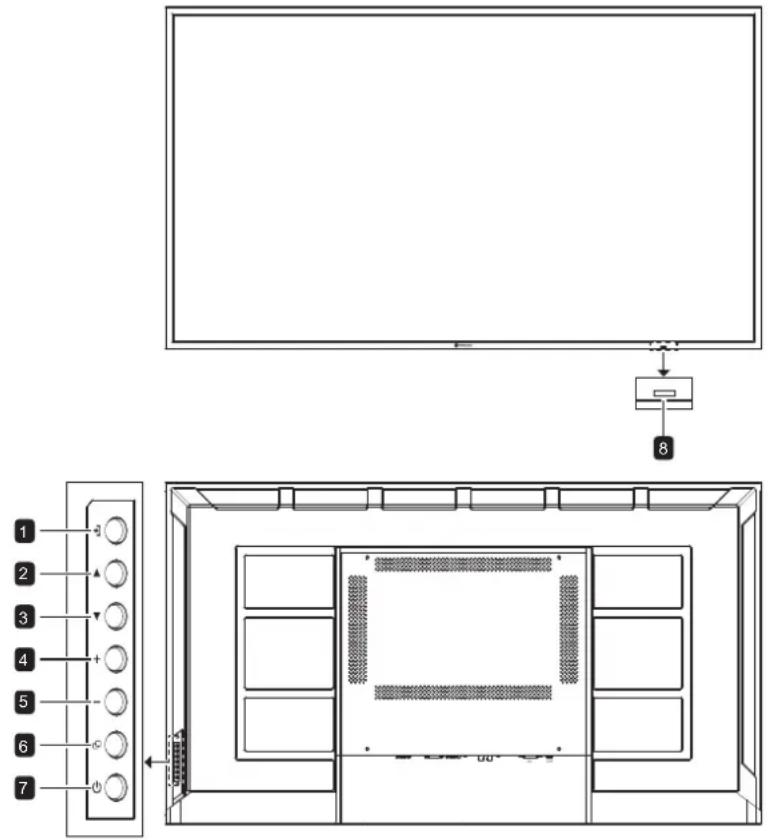

1.5.1 Panneau de contrôle

] Entrée Choisit la source d'entrée.

[▲] Haut Déplace la barre de sélection vers le haut pour sélectionner une option ou augmente le réglage lorsque le menu OSD est ouvert.

[▼] Bas Déplace la barre de sélection vers le bas pour sélectionner une option ou diminue le réglage lorsque le menu OSD est ouvert.

• Sélectionne une option ou augmente le réglage lorsque le menu OSD est activé.

• Augmente le niveau de sortie audio lorsque le menu OSD est fermé.

• Sélectionne une option ou réduit le réglage lorsque le menu OSD est activé.

• Diminue le niveau de sortie audio lorsque le menu OSD est fermé.

• Active le menu OSD lorsque le menu OSD est désactivé.

• Retourne au menu précédent ou masque le menu OSD lorsque le menu OSD est activé.

] Alimentation Allume le moniteur ou le met en mode veille.

Capteur de la télécommande et voyant d'état d'alimentation

• Reçoit les signaux de la télécommande.

• Indique l'état de fonctionnement de l'écran : - S'allume en vert lorsque le moniteur est allumé. - Clignote en orange lorsque le moniteur est en mode veille. - S'éteint lorsque l'alimentation du téléviseur est éteinte.15

] Entrée Choisit la source d'entrée.

[▲] Haut Déplace la barre de sélection vers le haut pour sélectionner une option ou augmente le réglage lorsque le menu OSD est ouvert.

[▼] Bas Déplace la barre de sélection vers le bas pour sélectionner une option ou diminue le réglage lorsque le menu OSD est ouvert.

• Sélectionne une option ou augmente le réglage lorsque le menu OSD est activé.

• Augmente le niveau de sortie audio lorsque le menu OSD est fermé.

• Sélectionne une option ou réduit le réglage lorsque le menu OSD est activé.

• Diminue le niveau de sortie audio lorsque le menu OSD est fermé.

• Active le menu OSD lorsque le menu OSD est désactivé.

• Retourne au menu précédent ou masque le menu OSD lorsque le menu OSD est activé.

] Alimentation Allume le moniteur ou le met en mode veille.

Capteur de la télécommande et voyant d'état d'alimentation

• Reçoit les signaux de la télécommande.

• Indique l'état de fonctionnement de l'écran : - S'allume en vert lorsque le moniteur est allumé. - Clignote en orange lorsque le moniteur est en mode veille. - S'éteint lorsque l'alimentation du téléviseur est éteinte. SMQ-7501

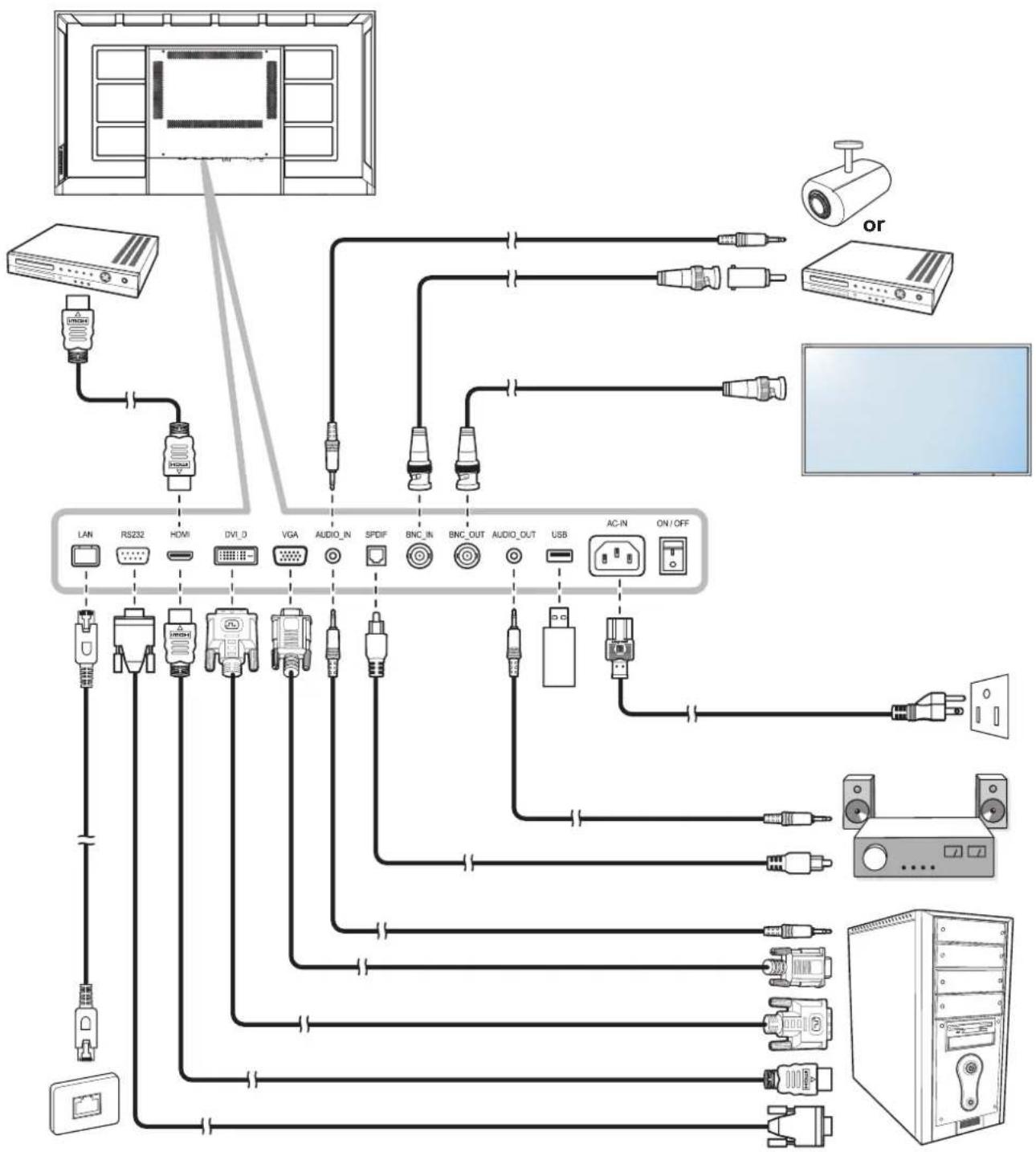

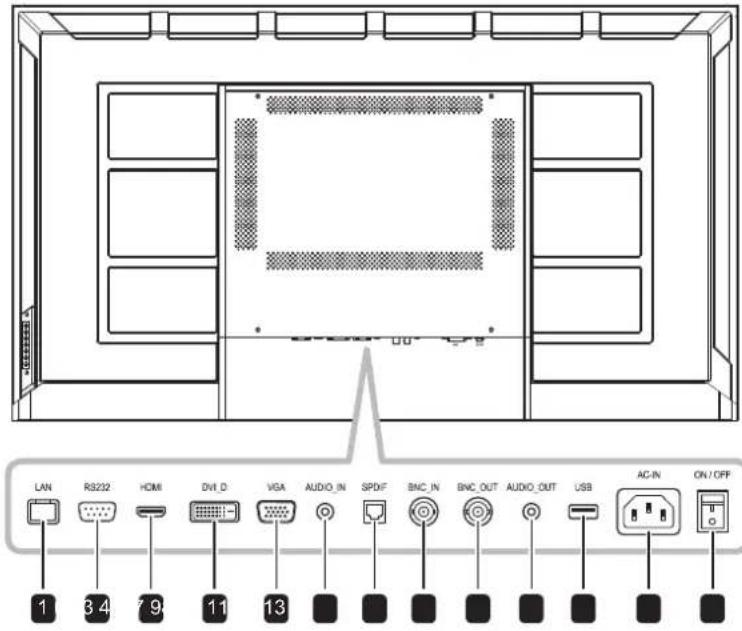

1.5.2 Prises d'entrée/sortie

LAN Pour une connexion LAN avec un câble Ethernet.

RS232 Connecte l'entrée RS232 d'un appareil externe.

HDMI Connecte une entrée de signaux HDMI.

DVI_D Connecte une entrée de signaux DVI.

VGA Connecte l'entrée de signaux VGA.

Connecte l'entrée de signaux audio analogique (Prise jack audio stéréo 3,5 mm).

SPDIF Connecte la sortie de signaux audio numériques.

Connecte une entrée de signaux BNC.

SORTIE_BNC Connecte une sortie de signaux BNC.

SORTIE AUDIO Connecte une sortie de signaux audio analogique (Prise jack audio stéréo 3,5 mm).

USB Port USB pour la mise à jour du rmware.

Entrée d'alimentation secteur.

Allume/éteint le courant d'alimentation principal. SMQ-7501

1.6.1 Fonctions générales

ALIMENTATION Allume l’écran ou met l’écran en mode veille.

[ ] MUET Allume/éteint la fonction Muet.

[Numéro] Entrez des numéros.

[ ] Liste Aucune fonction.

[F1] Geler Gèle ou dégèle l'image de l'écran.

[SMARTS] Mode de son Choisissez le mode de son préféré. Les modes de son disponibles sont les suivants : Standard, Rock, POP, Jazz, Classique, et Personnalisé.

[INFO] A󰀩che le type et la résolution du signal.

[SMARTP] Mode d’image Choisissez le mode d’image préféré. Les modes de son disponibles sont les suivants : Standard, Vif, Doux, CCTV, et Film.

[ ] Minuterie Aucune fonction.

] Retour Quitte la fonction précédente.

Rapport d'aspect 16:9 Modie le rapport d'aspect.

[▲▼◄►] Boutons de navigation Navigue dans les menus et sélectionne des éléments.

[OK] Conrme une entrée ou une sélection.

/ ] Bouton Volume Règle le volume sur les sources audio internes ou externes.

[SOURCE] Sélectionne la source d'entrée. Appuyez sur le bouton [▲] ou [▼] pour choisir parmi HDMI, DVI, VGA, CVBS.

[COLOR] Température de la couleur Sélectionne la température de la couleur.

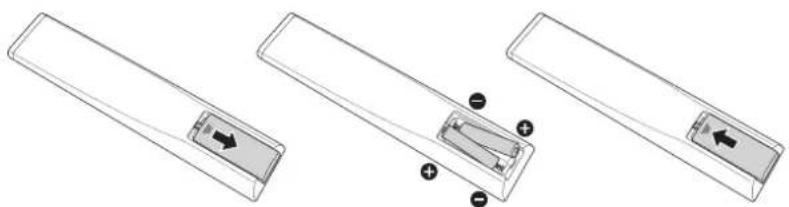

1.6.2 Installation des piles dans la télécommande

La télécommande fonctionne avec deux piles AAA 1,5 V. Pour installer ou remplacer les piles : 1 Poussez et faites glisser le couvercle pour l’ouvrir. 2 Alignez les piles en respectant les signes (+) et (-) à l’intérieur du compartiment des piles. 3 Remettez le couvercle.

1.6.3 Manipulation de la télécommande

• Évitez de la cogner ou de la secouer.

• Ne laissez pas de l’eau ou tout autre liquide entrer dans la télécommande. Si la télécommande est mouillée, essuyez-la immédiatement.

• Évitez de l’exposer à la chaleur et à la vapeur d’eau.

• N'ouvrez pas le couvercle des piles sauf pour installer des piles. Attention : Une utilisation incorrecte des piles peut entrainer des fuites ou une explosion. Respectez toujours les instructions suivantes : ♦ Insérez les piles AAA en faisant correspondre les signes (+) et (-) des piles avec les signes (+) et (-) dans le compartiment des piles. ♦ N’utilisez jamais des piles de di󰀨érents types. ♦ N’utilisez jamais des piles neuves avec des piles usées. Cela réduit la durée de vie des piles et elles peuvent fuir. ♦ Enlevez les piles usées immédiatement pour que le liquide des piles ne coule pas dans le compartiment des piles. Ne touchez pas l’acide des piles si elles fuient, cette substance est toxique pour la peau. Remarque : ♦ Si vous n’avez pas l’intention d’utiliser la télécommande pendant une longue période, retirez les piles. ♦ La télécommande peut ne pas fonctionner correctement si le capteur de télécommande de cet écran est exposé à la lumière directe du soleil ou une forte illumination, ou si le chemin du signal de la télécommande est bloqué par un objet.20

DESCRIPTION DU PRODUIT

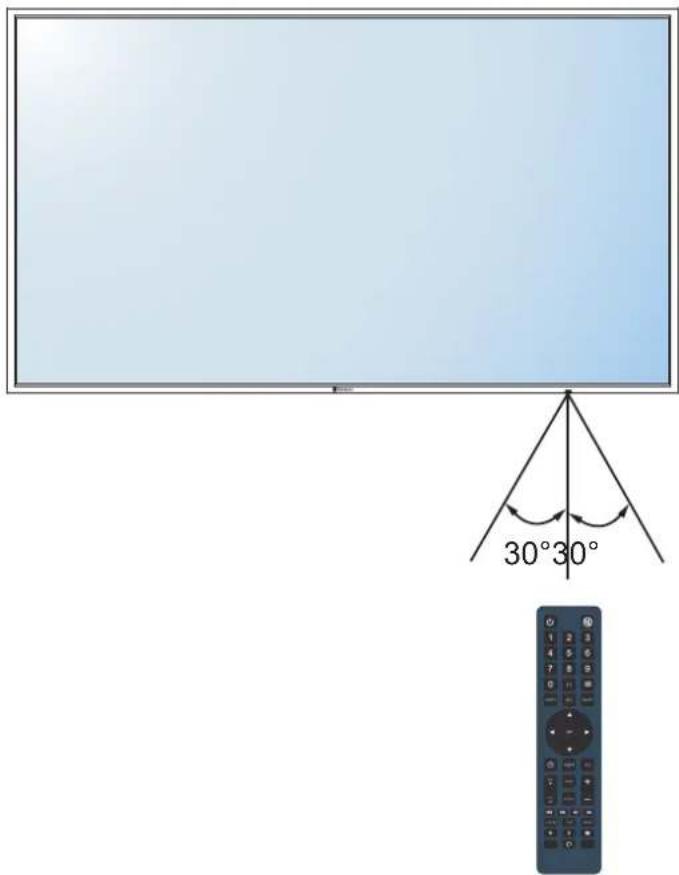

1.6.4 Portée de fonctionnement de la télécommande

Pointez le haut de la télécommande vers le capteur de télécommande du moniteur (sur le bord droit) lorsque vous appuyez sur un bouton. Lors de l'utilisation de la télécommande, la distance entre la télécommande et le capteur sur l'écran doit être inférieure à 8m/26pieds, et les angles horizontal et vertical doivent être inférieurs à 30˚. 30° 30°21

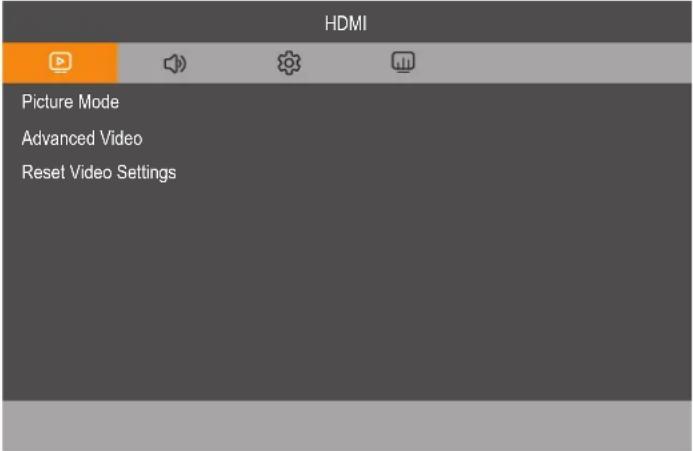

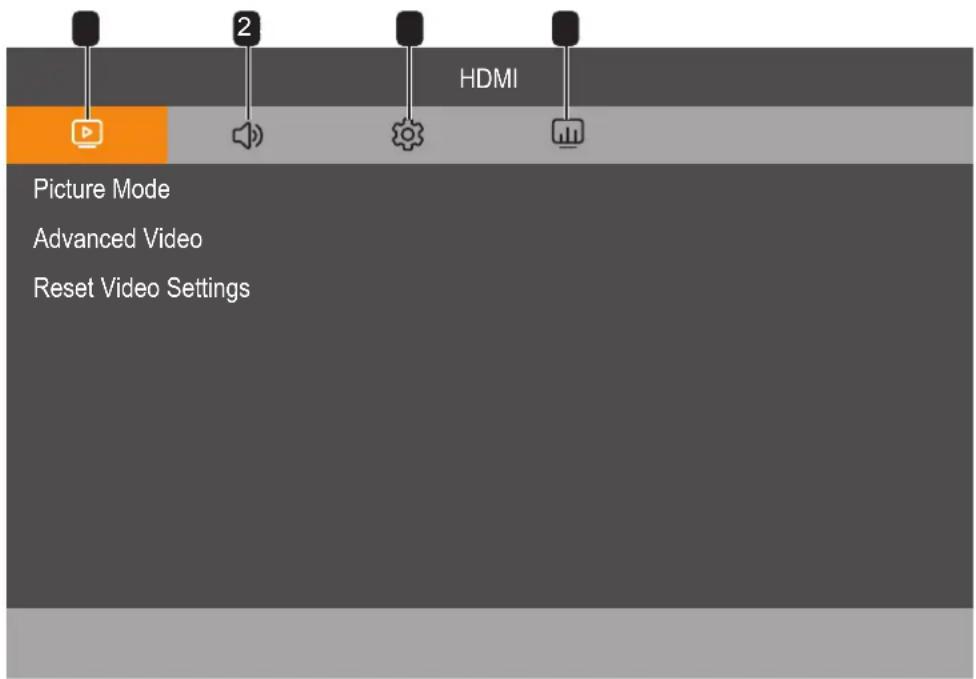

3.1 Utilisation du menu OSD

# Navigation dans le menu Opération Panneau de commande Télécommande

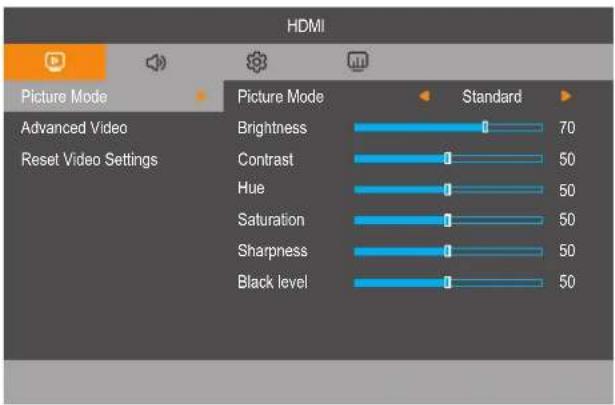

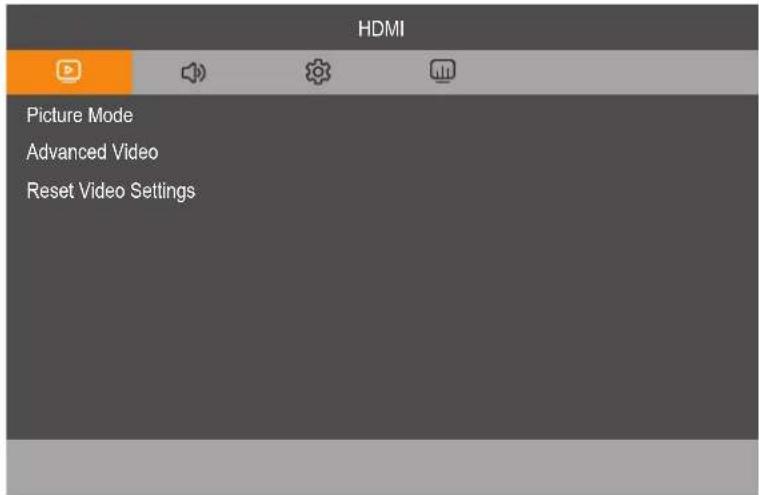

Ouvrir l’écran du menu principal Picture ModeAdvanced VideoReset Video Settings HDMI 1 Appuyez sur le bouton . 2 Appuyez sur le bouton

pour sélectionner l'élément du menu. 1 Appuyez sur le bouton MENU. 2 Appuyez sur le bouton ◄ ou ► pour sélectionner un élément du menu.

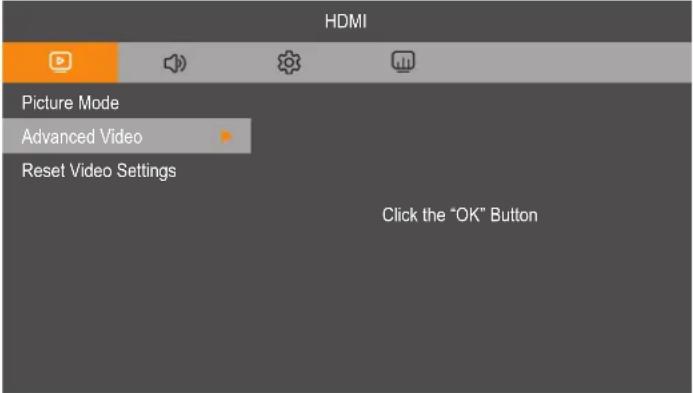

Accédez au sous-menu. Click the “OK” ButtonPicture ModeAdvanced VideoReset Video Settings HDMI L'élément indiqué en surbrillance (gris clair) indique le sous-menu actif. 1 Appuyez sur le bouton ▲ ou ▼ pour accéder au sous-menu. 2 Appuyez sur le bouton pour sélectionner un élément pour le régler. 1 Appuyez sur le bouton ▲ ou ▼ pour accéder au sous-menu. 2 Appuyez sur le bouton OK pour sélectionner un élément pour le régler.

Sélectionnez le réglage ou ajustez la valeur. Native Real Full Zoom CustomH.ZoomV.ZoonH.PositionV.Position

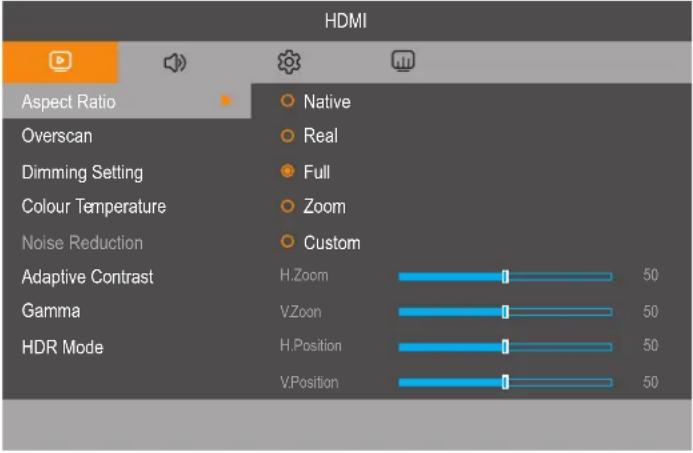

Aspect RatioOverscanDimming SettingColour TemperatureNoise ReductionAdaptive ContrastGammaHDR Mode HDMI 1 Appuyez sur le bouton pour sélectionner un élément pour le régler. 2 Appuyez sur le bouton ▲/▼

/ pour sélectionner le réglage ou modier la valeur. 1 Appuyez sur le bouton OK pour sélectionner un élément pour le régler. 2 Appuyez sur le bouton ▲/▼ ou ◄/► pour sélectionner le réglage ou modier la valeur.

# Navigation dans le menu Opération Panneau de commande Télécommande

Quitter le sous-menu. Appuyez sur le bouton pour retourner au menu précédent. Appuyer sur le bouton MENU pour revenir au menu précédent.

Fermez la fenêtre de l'OSD. Appuyez sur le bouton plusieurs fois si nécessaire pour quitter. Appuyez une fois sur le bouton ou plusieurs fois sur le bouton MENU si nécessaire pour quitter. Lorsque vous modiez des réglages, normalement tous les changements seront automatiquement enregistrés lorsque vous :

• Allez dans un autre menu.

• Attendez jusqu'à ce que le menu OSD se ferme automatiquement. Remarque : ♦ La disponibilité de certaines options du menu dépend du signal de la source d'entrée. Si le menu n'est pas disponible, il sera désactivé et grisé.24

• Réinitialiser les paramètres vidéo Voir la Page 25.

2. Son • Mode de son

• Haut-parleurs internes

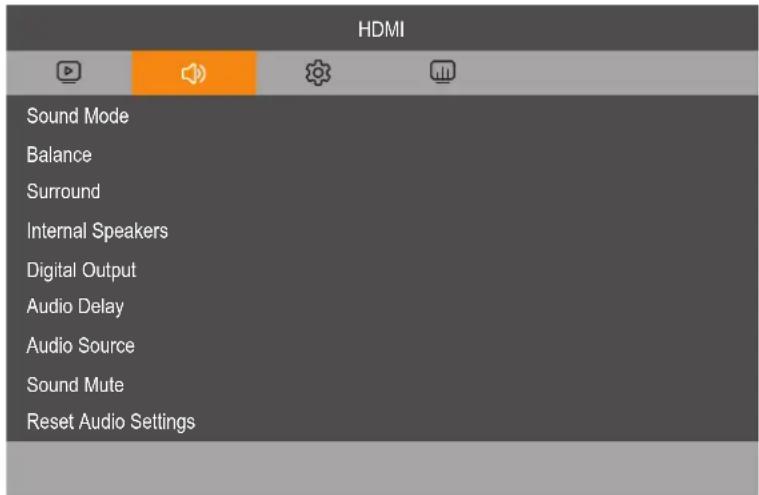

• Réinitialiser les paramètres audio Voir la Page 28.

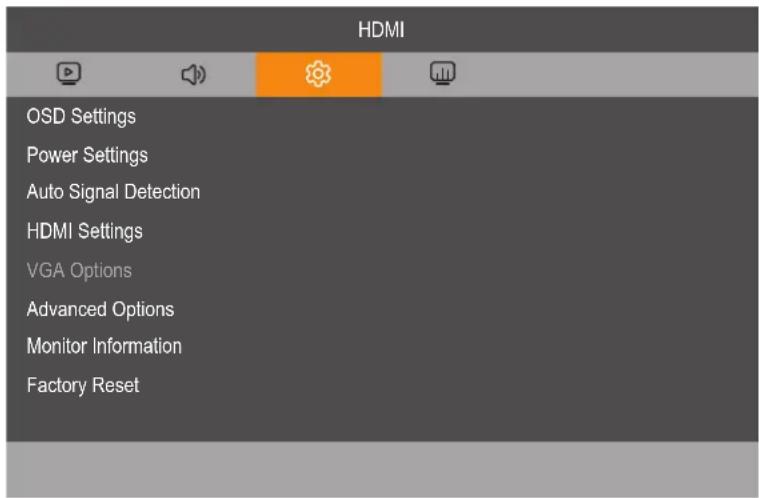

3. Paramètres • Paramètres OSD

• Paramètres d’alimentation

• Détection de signal audio

• Informations moniteur

• Réinitialisation d'usine Voir la Page 30.

4. Réseau • Interface de contrôle

• Réinitialiser les paramètres réseau Voir la Page 34. Picture Mode Advanced Video Reset Video Settings HDMI

Mode d’image : Règle sur l'un des réglages d'image prédénis. Standard Vif Doux CCTV Film Luminosité : Ajuste la luminance de l'image de l'écran. 0 à 100 Réglage d’origine Réglage élevé Réglage bas Contraste : Ajuste le degré de di󰀨érence entre le niveau noir et le niveau blanc. 0 à 100 Réglage d’origine Réglage élevé Réglage bas

Élément Fonction Plage Mode Image Nuance : Règle la balance des couleurs du rouge et du vert. 0 à 100 Saturation : Ajuste la saturation des couleurs de l’image. 0 à 100 Netteté : Ajuste la clarté et le focus de l'image de l'écran. 0 à 100 Niveau de noir : Ajuste le niveau de noir de l’image à l’écran. Une faible luminosité intensie le noir. 0 à 100 Vidéo avancé Native Real Full Zoom Custom H.Zoom V.Zoon H.Position V.Position

Aspect Ratio Overscan Dimming Setting Colour Temperature Noise Reduction Adaptive Contrast Gamma HDR Mode HDMI Rapport d'aspect : Ajuste le format de l'image de l'écran. Native Réel Complète Zoom Personnalisé Remarque :

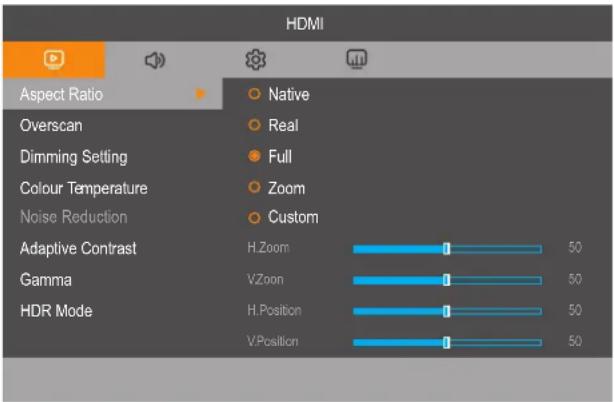

• Pour régler manuellement la valeur du zoom horizontal (Zoom H), du zoom vertical (Zoom V), de la position horizontale (Position H) et de la position verticale (Position V), réglez le rapport d’aspect sur Personnalisé.

• Position H et Position V peuvent être réglés uniquement si la source est VGA. 0 à 100 Surbalayage : Ajuste le réglage du surbalayage pour corriger les bords d'écran rognés. 0 à 25 Paramètre de gradation : Active ou désactive le réglage de la luminosité du rétroéclairage. Si la gradation est réglée sur Rétroéclairage dynamique, cette fonction ajuste la luminosité du rétroéclairage pour optimiser la consommation d'énergie dynamique et le contraste de l'écran. Désactivé Rétroéclairage dynamique Température de la couleur : Sélectionne la température de la couleur de l’image. Une température de couleur plus basse aura une teinte rougeâtre, tandis qu'une température de couleur plus haute aura une teinte bleuâtre. Froid Normal Chaud Native Utilisateur Remarque : Pour régler séparément la valeur du rouge, du vert et du bleu, réglez la température de la couleur sur Personnalisé. 0 à 255 Réduction du bruit : Supprime le bruit des images. Cette fonction permet d’obtenir des images plus claires et plus nettes. Remarque : Cet élément du menu n'est disponible que si la source d'entrée est CVBS. Désactivé Basse Moyen Élevée27

RÉGLAGE DE L'ÉCRAN LCD

Élément Fonction Plage Vidéo avancé Réduction du bruit désactivée Réduction du bruit activée Contraste adaptatif : Optimise automatiquement le rapport de contraste de l'écran LCD dans les zones sombres et o󰀨re des dégradés plus uides et plus réalistes. Remarque : Utilisez cette fonction avec une source HDMI lorsque le format du signal est YUV. Désactivé Basse Moyen Élevée Gamma : Ajuste le réglage non linéaire pour la luminance et le contraste de l’image. Native 2,2 2,4 Mode Haute gamme dynamique (HDR) : A󰀩che des tons de couleur plus réalistes et plus de détails dans les endroits clairs et sombres. Remarque : Utilisez cette fonction avec une source HDMI-HDR lorsque le format du signal est YUV4:4:4. Désactivé Basse Moyen Élevée Réinitialiser les paramètres vidéo : Réinitialise tous les paramètres du menu Image aux valeurs prédénies en usine. Oui Non28

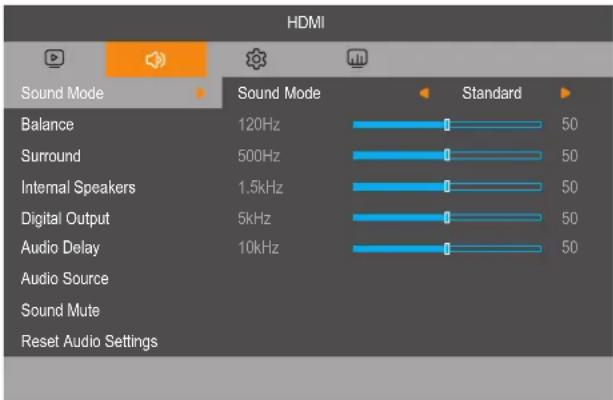

Sound ModeBalanceSurroundInternal SpeakersDigital OutputAudio DelayAudio SourceSound MuteReset Audio SettingsStandard HDMI Dénit le mode de son prédéni. Standard Rock POP Jazz Classique Personnalisé Remarque : Pour ajuster manuellement les paramètres de son (120Hz, 500Hz, 1,5KHz, 5KHz, et 10KHz), réglez le mode de son sur Personnalisé. 0 à 100 Balance Pour régler la balance de sortie audio vers la gauche ou la droite. L50 à 0 0 à R50 Surround Fournit une expérience d'écoute améliorée. Désactivé Activé Haut-parleurs internes Active ou désactive les haut-parleurs internes. Désactivé Activé Sortie numérique Sélectionne le format de la sortie numérique. RAW PCM Délai audio Règle le délai audio du haut-parleur interne. 0 à 10029

RÉGLAGE DE L'ÉCRAN LCD

Élément Fonction Plage Source audio Sélectionne la source d’entrée audio. Sans signal vidéo, il n'y a pas de sortie audio.

• Analogique : Audio provenant de l'entrée audio.

• Numérique : Audio de audio HDMI/DVI-HDMI. Analogique Numérique Sourdine son Allumer/éteindre la fonction Muet. Désactivé Activé Réinitialiser les paramètres audio Réinitialise tous les paramètres du menu Son aux valeurs prédénies en usine. Oui Non30

• Éteint : La transparence est désactivée.

• 25% à 75% : Le niveau de transparence est de 25% à 75%. Désactivé 25% 50% 75% Informations OSD : Règle la durée d'a󰀩chage des information sur l’OSD, a󰀩chées en haut à droite sur l'écran. Les information OSD s'a󰀩cheront sur l’écran lorsque le signal d'entrée est changé. Les information OSD resteront a󰀩chées sur l'écran si le paramètre est réglé sur DÉSACTIVÉ. Désactivé Activé Fermeture OSD : Règle la durée d'a󰀩chage du menu OSD sur l'écran. 0 à 100 Paramètres d’alimentation Veille : Règle le mode Veille lorsque l’alimentation C est éteinte. Désactivé 10 secondes 30 secondes 1 minute 5 minutes 10 minutes Démarrage rapide : L'écran LCD est entièrement allumé mais le rétroéclairage est éteint. L'appareil peut être réveillé avec la détection d'un signal. Désactivé Activé31

RÉGLAGE DE L'ÉCRAN LCD

Élément Fonction Plage Paramètres d’alimentation État de mise en marche : Sélectionnez le statut d'a󰀩chage pour la prochaine fois que vous branchez le cordon d'alimentation.

• Éteint : Le moniteur restera éteint lorsque le cordon d’alimentation est branché sur une prise murale.

• Marche forcée : Le moniteur s’allumera lorsque le cordon d’alimentation est branché sur une prise murale.

• Dernier état : Le moniteur retournera au dernier état d’alimentation utilisé (marche/arrêt/veille) lorsque vous débranchez et rebranchez le cordon d’alimentation. Mise hors tension Marche forcé Dernier état Détection auto du signal Active ou désactive l’appareil pour détecter et a󰀩cher automatiquement les sources vidéo disponibles. Cette fonction ne marche que lorsqu'il n'y a aucun signal connecté au port d'entrée spécié pour la détection auto. Éteint : La détection auto du signal est désactivé. Auto : Le système recherche automatiquement les signaux d'entrée disponibles, dans l'ordre suivant : HDMI, DVI, VGA, CVBS. Désactivé Auto Paramètres HDMI Remarque : Paramètres HDMI est uniquement disponible avec la source HDMI. Alink(CEC) : Active ou désactive la conguration des paramètres HDMI Consumer Electronics Control. Éteint : La fonction Alink est désactivée. Activé : Permet de rechercher des appareils compatibles et de congurer les paramètres Eteindre auto, Récepteur audio, et Liste des appareils. Désactivé Activé Version HDMI : Règle la version de HDMI sur 1.2, 1.4, ou 2.0. Remarque : HDMI 1.2 supporte jusqu'à FHD 1080, HDMI 1.4 jusqu'à 4K@30Hz, et HDMI 2.0 jusqu'à 4K@60Hz. HDMI 1.2 HDMI 1.4 HDMI 2.0 Gamme de couleurs : Ajuste les niveaux de noir et de blanc pour la vidéo. Auto Signal brut Signal étendu HPD activé : Active ou désactive la fonction HPD (détection de branchement à chaud). Désactivé Activé Options VGA Remarque : Options VGA est uniquement disponible avec la source VGA. Ajustement auto : Optimise automatiquement l’a󰀩chage de l’image d’une source VGA. Remarque : L’ajustement automatique démarre automatiquement chaque fois que vous passez à la source VGA. N/A Position H. : Déplace l'image vers la droite ou la gauche. L50 à 0 0 à R50 Position V : Déplace l’image vers le haut ou le bas. L50 à 0 0 à R50 Horloge : Ajuste la largeur de l'image. 0 à 100 Phase : Améliore le focus, la clarté et la stabilité de l'image. 0 à 100 Réinitialiser Options VGA : Réinitialise tous les paramètres du menu Options VGA aux valeurs prédénies en usine. Oui Non32

RÉGLAGE DE L'ÉCRAN LCD

Élément Fonction Plage Options avancées Paramètres de verrouillage des touches Paramètres de verrouillage Anti-Burn-in

Paramètres de verrouillage des touches : Active ou désactive certains ou tous les boutons du panneau de commande.

• Déverrouiller : Déverrouille tous les boutons du panneau de commande.

• Verr. Tout sauf alim : Verrouille tous les boutons du panneau de commande à l'exception du bouton Alimentation.

• Tout verr sauf ALIM & VOL Verrouille tous les boutons du panneau de commande à l'exception des boutons Alimentation et Volume.

• Verrouiller tous : Verrouille tous les boutons du panneau de commande. Remarque : Pour déverrouiller tous les boutons, vous pouvez également appuyer sur le bouton du panneau de commande pendant 5 secondes ou sur le bouton de la télécommande pendant 5 secondes. Déverrouiller Verr. Tout sauf alim Tout verr sauf ALIM & VOL Verrouiller tout Paramètres verr IR : Active ou désactive certains ou tous les boutons de la télécommande.

• Déverrouiller : Déverrouille tous les boutons de la télécommande.

• Verr. Tout sauf alim : Verrouille tous les boutons de la télécommande à l'exception du bouton Alimentation.

• Tout verr sauf ALIM & VOL Verrouille tous les boutons de la télécommande à l'exception des boutons Alimentation et Volume.

• Verrouiller tous : Verrouille tous les boutons de la télécommande. Remarque : Pour déverrouiller tous les boutons, vous pouvez également appuyer sur le bouton du panneau de commande pendant 5 secondes ou sur le bouton de la télécommande pendant 5 secondes. Déverrouiller Verr. Tout sauf alim Tout verr sauf ALIM & VOL Verrouiller tout Indicateur LED : Active ou désactive le voyant LED de l'écran. Désactivé Activé Logo : Choisissez pour activer ou désactiver l'image du logo lorsque vous allumez votre écran LCD. Désactivé Activé Écran bleu : Active ou désactive la fonction écran bleu. Si le paramètre est réglé sur ACTIVÉ, un écran bleu est a󰀩ché lorsqu'aucun signal n'est disponible. Désactivé Activé Protection thermique : Active ou désactive l'a󰀩chage d'un avertissement de température lorsque la température interne est trop haute. Désactivé Activé33

RÉGLAGE DE L'ÉCRAN LCD

Élément Fonction Plage Options avancées Anti-Burn-in TM2 DVI : Sélectionne le mode d'a󰀩chage du signal DVI selon son format de signal en fonction de son appareil source.

• DVI-PC : Sélectionnez cette option lorsque l’appareil source est un PC.

• DVI-HDMI : Sélectionnez cette option lorsqu'il y a un signal audio et que la source est un appareil vidéo. Remarque :

• Les paramètres DVI ne peuvent être congurés que lorsque la source est DVI.

• DVI-PC prend en charge FHD 1080 et DVI-HDMI prend en charge 4K@60Hz. DVI-PC DVI-HDMI Anti-Burn-in™ : Sélectionnez l'intervalle de temps pour que la taille de l'image s'agrandisse légèrement et change la position des pixels dans 4 directions (haut, bas, gauche ou droite). Remarque : Anti-Burn-in™ désactive les fonctions Position H et Position V dans le menu Options VGA. Activer Intervalle Mode Off

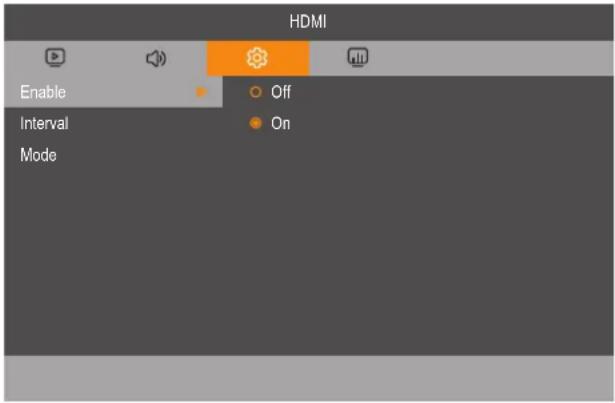

Enable Interval Mode HDMI Activer : Active ou désactive la fonction Anti-Burn-in™. Désactivé Activé Intervalle : Si la fonction Anti-Burn-in™ est réglé sur Activé, sélectionne le temps d'intervalle (heure) entre l'activation de la fonction.

Mode : Règle le mode Anti-Burn-in™ sur "A" (exécution rapide), "B" (plus lent mais plus précis que le mode "A"), ou C (mode le plus lent mais le plus précis).

Informations signal : A󰀩che des informations sur le signal d’entrée. N/A Informations moniteur A󰀩che des informations sur votre écran LCD, notamment : le nom du modèle, la version du rmware, la version du FW LAN et la température interne. N/A Réinitialisation d’usine Réinitialise tous les paramètres du menu Paramètres aux valeurs prédénies en usine. Oui Non34

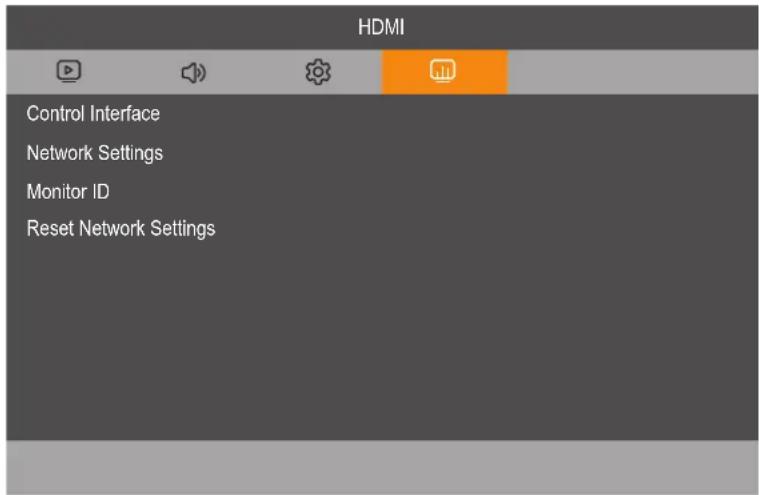

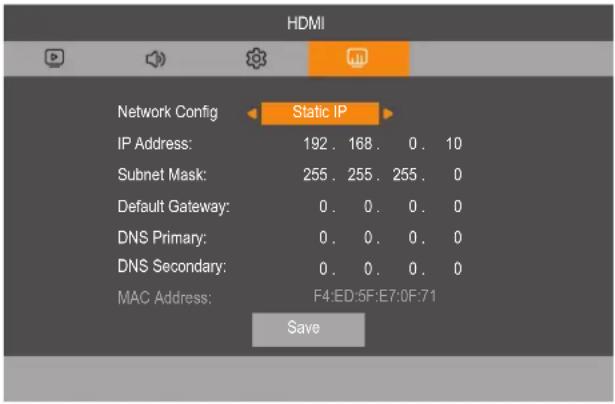

Control Interface Network Settings Monitor ID Reset Network Settings HDMI Élément Fonction Plage Interface de contrôle Sélectionne le port de contrôle réseau. Remarque : Si LAN est sélectionné, RS232 est automatiquement désactivé, et vice versa. LAN RS232 Paramètres réseau Remarque : Les paramètres de réseau ne peuvent être congurés que si l'interface de commande est réglée sur LAN. Cong réseau : Congure les paramètres de réseau automatiquement (IP DHCP) ou manuellement (IP statique). Network ConfigIP Address:Subnet Mask:Default Gateway:DNS Primary:DNS Secondary:MAC Address:192 . 168 . 0 . 10255 . 255 . 255 . 0 0 . 0 . 0 . 0 0 . 0 . 0 . 0 0 . 0 . 0 . 0F4:ED:5F:E7:0F:71 HDMI Static IP Save IP DHCP : Reçoit automatiquement les paramètres d'accès au réseau à partir du serveur. Remarque : Assurez-vous que l’écran est connecté au réseau. IP DHCP IP statique IP statique : Entrez manuellement les paramètres du réseau. Remarque : Assurez-vous que l’écran est connecté au réseau. ID moniteur Sélectionnez l’ID du moniteur : Ajustez le numéro d’ID pour le contrôle du moniteur via une connexion RS232C. Chaque moniteur doit avoir un numéro d’ID unique lorsque plusieurs moniteurs sont connectés ensemble. 1 à 255 Réinitialiser les paramètres réseau Réinitialise tous les paramètres du menu Réseau aux valeurs prédénies en usine. Remarque : Réinitialiser les paramètres réseau n'est disponible que lorsque l'interface de contrôle est réglée sur LAN. Oui Non35

5.1 Messages d'avertissement

Messages d'avertissement Cause Solution N/A La résolution ou la vitesse de rafraîchissement de la carte graphique de l'ordinateur est trop haute.

• Changez la résolution ou la vitesse de rafraîchissement de la carte graphique. No SignalPlease check input signal or Connection.Attention !No SignalShift to standby after 60 seconds. L'écran LCD ne peut pas détecter le signal de la source d'entrée et est passé en mode veille.

• Vériez si la source d'entrée est ALLUMÉ.

• Vériez si le câble du signal est correctement branché.

• Vériez si les broches de la che du câble sont tordues ou endommagées. N/A L'opération utilisant les boutons du panneau de commande a été verrouillée par l'utilisateur.

• Désactivez la fonction de verrouillage des touches dans le menu Paramètres > Options avancées > Paramètres verr bouton ou appuyez sur le bouton pendant 5 secondes. Reportez-vous à 32. N/A L'opération utilisant les boutons de la télécommande a été verrouillée par l'utilisateur.

• Désactivez la fonction de verrouillage IR dans le menu Paramètres > Options avancées > Paramètres verr IR ou appuyez sur le bouton pendant 5 secondes. Reportez- vous à 32. ANTI-BURN-IN

La fonction Anti-Burn-in™ a été activée par l’utilisateur.

• Désactivez la fonction Anti-Burn- in™. Reportez-vous aux pages 32 et 33. Cette boîte de message d’avertissement s’a󰀩che uniquement lorsque le réglage de la fonction menu est modié pour la première fois.

• Choisissez ACCEPTER pour accepter les modications des paramètres ou choisissez ANNULER pour annuler les modications des paramètres. The internal temperature is high.Please check the ambient temperature.Temperature WarningThe power is off in 17 secondsdue to high internal temperature.Shutdown Warning Un message d'avertissement de température apparaît sur l'écran lorsque la température atteint 55 °C (131 °F). L'appareil s'éteint automatiquement lorsque la température interne atteint 60°C (140°F).

• Assurez-vous que les fentes de ventilation de l'écran LCD ne sont pas obstruées.

• Assurez-vous que la température ambiante se situe entre 0°C à 40°C (32°F à 104°F).

5.2 Résolution prise en charge

No. Mode Résolution Pixel horizontal (KHz) Pixels verticaux (Hz) 1 IBM Text 720 x 400 (70) 31,46 70,08 2 IBM G 640 x 350 (70) 31,46 70,08 3 IBM G 640 x 400 (70) 31,46 70,08 4 VESA 640 x 480 (60) 31,46 59,94 5 NEW 640 x 480 (70) 36,05 70,00 6 VESA 640 x 480 (72) 37,86 72,81 7 VESA 640 x 480 (75) 37,50 75,00 8 VESA 800 x 600 ( 60) 37,87 60,31 9 NEW 800 x 600 (70) 46,61 69,99 10 VESA 800 x 600 ( 72) 48,07 72,18 11 VESA 800 x 600 ( 75) 46,87 75,00 12 VESA 1024 x 768 (60) 48,36 60,00 13 VESA 1024 x 768 (75) 60,02 75,02 14 VESA RB 1280 x 768 (60) 47,39 59,99 15 VESA 1280 x 768(60) 47,77 59,87 16 VESA 1280 x 768 (75) 60,28 74,89 17 VESA 1280 x 768 (85) 68,63 84,83 18 VESA 1280 x 1024 (60) 63,98 60,02 19 VG828 1280 x 1024 (67) 70,66 66,47 20 NEC A 1280 x 1024 (70) 74,88 69,85 21 NEW 1280 x 1024 (72) 76,75 72,00 22 VESA 1280 x 1024 (75) 79,97 75,02 23 EIA 1280 x 720p (50) 37,50 50,00 24 EIA 1280 x 720p (60) 44,95 59,94 25 EIA 1920 x 1080i (50) 28,12 50,00 26 EIA 1920 x 1080i (60) 33,71 59,94 27 EIA 1920 x 1080p (50) 56,25 50,00 28 EIA 1920 x 1080p (60) 67,43 59,94 29 VESA 1920 x 1440 (60) 90,00 60,00 30 CEA 3840 x 2160 (50) 112,50 50,00 31 CEA 3840 x 2160 (60) 135,00 60,00 Synchronisation par défaut (synchro prédénie) :

• La plage de tolérance est ≥ Hor.±1 kHz et Ver.± 1Hz. La synchro d'entrée est dans la plage de tolérance pour considérer le même mode de synchronisation.

• Toute synchronisation qui est dans la plage prise en charge devrait s'a󰀩cher normalement.

• Si la synchronisation est en dehors de la plage prise en charge, l'écran a󰀩chera un message d'avertissement (« Hors plage »).

• L'image de l'écran à l'intérieur de la plage prise en charge s'a󰀩che clairement, sans bruit de scintillement ni décoloration.

• Si une source VGA est sélectionnée, l'écran e󰀨ectue un ajustement automatique la première fois que la source est détectée, sauf pour les résolutions 640 x 350, 720 x 350, 640 x 400 et 720 x 400.37 ANNEXE

• La fonction d'ajustement automatique suit les paramètres de synchronisation standard VESA et CEA/EIA pour centrer correctement l'image de la source VGA sur l'écran.

• La nouvelle synchronisation (non standard) doit suivre la synchronisation standard pour a󰀩cher correctement l'image sur l'écran. Synchronisation de l'utilisateur (nouvelle synchronisation) :

• Si la synchronisation ne correspond pas à la synchronisation standard indiquée dans le tableau ci-dessus, l'utilisateur peut enregistrer plus de 20 synchronisations prédénies par l'utilisateur dans l'EEPROM en conguration FIFO. Temps de changement de source/synchronisation

• Le changement de la synchronisation pour la stabilité de l'image est inférieur à 1,0 seconde (sans changement de panneau).

• Stabilité de l'image lors de la mise sous tension/avec le logo d’AG Neovo ≤ 8,0 secondes.

• Temps de changement de la source d'entrée (entre VGA et source NUMÉRIQUE) : ≤ 3,0 secondes.

• Temps de changement de la source d'entrée (entre PC et source VIDÉO) : ≤ 3,0 secondes.

• PC : VGA & DVI, VIDÉO : HDMI.38 ANNEXE Directives générales :

• La qualité du texte du PC est optimale en mode HD 1080 (1920 x 1080, 60 Hz).

• L'écran de votre moniteur de PC peut être di󰀨érent selon le fabricant (et votre version de Windows).

• Vériez le manuel d'instructions du PC pour plus d'informations sur la connexion de votre PC à un moniteur.

• Si un mode de sélection de la fréquence verticale et horizontale est disponible, sélectionnez 60 Hz (vertical) et 31,5 kHz (horizontal). Dans certains cas, des signaux anormaux (comme des bandes) peuvent apparaître sur l'écran lorsque le PC est éteint (ou si le PC est déconnecté). Si c’est le cas, appuyez sur le bouton SOURCE pour ouvrir le mode vidéo. Vériez aussi que le PC est connecté.

• Lorsque les signaux synchrones horizontaux semblent irréguliers en mode RGB, vériez le mode d'économie d'énergie du PC ou les branchements des câbles.

• Le tableau d'a󰀩chage des réglages est conforme aux normes IBM/VESA, et est basé sur l'entrée analogique.

• Le mode de support DVI est identique au mode de support PC.

• La meilleure synchronisation pour la fréquence verticale de chaque mode est 60 Hz.39 ANNEXE

Avertissements à propos de l’utilisation du moniteur

• Ne pas mettre vos mains, votre visage ou des objets à proximité des trous de ventilation du moniteur. Le haut du moniteur est généralement très chaud à cause de la température élevée de l'air d'échappement qui sort des trous de ventilation. Des brûlures ou des blessures sont possibles si une des parties du corps est trop proche de ces trous. Poser un objet près du haut du moniteur peut également endommager l'objet, et le moniteur, à cause de la chaleur.

• Veillez à débrancher tous les câbles avant de déplacer le moniteur. Le déplacement du moniteur avec ses câbles branchés peut endommager les câbles et provoquer un incendie ou une électrocution.

• Débranchez le cordon d'alimentation de la prise murale par mesure de précaution avant d'e󰀨ectuer tout type de nettoyage ou d'entretien. Instructions de nettoyage du panneau frontal

• Le panneau de l'écran a été spécialement traité. Essuyez délicatement la surface en utilisant uniquement un chi󰀨on de nettoyage ou un chi󰀨on doux, non pelucheux.

• Si la surface devient sale, mouillez un chi󰀨on doux, non pelucheux dans une solution de détergent doux. Essorez le chi󰀨on pour enlever l'excès de liquide. Essuyez la surface de l'écran pour nettoyer la saleté. Puis utilisez un chi󰀨on sec du même type pour l'essuyer.

• Ne pas rayer ou frapper la surface du panneau avec les doigts ou des objets durs de toute nature.

• N'utilisez pas de substances volatiles comme des sprays d'insertion, des solvants ou des diluants. Instructions de nettoyage du boîtier

• Si le boîtier est sale, essuyez le boîtier avec un chi󰀨on doux et sec.

• Si le boîtier est très sale, mouillez un chi󰀨on non pelucheux dans une solution de détergent doux. Essorez le chi󰀨on pour enlever autant d'eau que possible. Essuyez le boîtier. Utilisez un autre chi󰀨on sec pour essuyer jusqu'à ce que la surface soit sèche.

• Ne laissez pas de l'eau ou du détergent entrer en contact avec la surface de l'écran. Si de l'eau ou de l'humidité pénètre dans l'appareil, cela peut causer des problèmes d'utilisation et poser des risques d'électrocutions.

• Ne pas rayer ou frapper le boîtier avec les doigts ou des objets durs de toute nature.

• N'utilisez pas de substances volatiles comme des sprays d'insertion, des solvants et des diluants pour nettoyer le boîtier.

• Ne placez pas d'objets en caoutchouc ou en PVC quels qu'ils soient près du boîtier pendant des périodes prolongées.40 ANNEXE

Problème Cause possible Résolution Aucune image a󰀩chée • Le cordon d'alimentation a été débranché.

• Le bouton d’alimentation à l’arrière du moniteur n'est pas en position Marche.

• L'entrée sélectionnée n'est pas connectée.

• Le moniteur est en mode Veille. 1 Branchez le cordon d'alimentation. 2 Vériez que le bouton d'alimentation est en position Marche. 3 Connectez le type de la source sélectionnée au moniteur. Interférences a󰀩chées sur le moniteur ou interférences sonores Causées par des appareils électriques à proximité ou des lampes uorescentes. Déplacez le moniteur dans un endroit où les interférences sont minimales. Couleur anormale Le câble de signal n’est pas correctement branché. Assurez-vous que le câble de signal est bien branché au dos du moniteur. L'image est déformée, avec des motifs anormaux

• Le câble de signal n’est pas correctement branché.

• Le signal d'entrée n'est pas pris en charge par le moniteur.

• Vériez si le câble de signal est correctement branché.

• Vériez la source de signal vidéo pour vous assurer qu'elle est compatible avec le moniteur. Vériez ses spécications avec la section des spécications du moniteur. L'image ne remplit pas l'écran entier Le format de l'image n'est pas déni correctement. Appuyez sur la touche 16:9 et sélectionnez un format d'image approprié. Il y a du son mais pas d’image Câble de la source de signal mal connecté. Assurez-vous que les entrées vidéo et audio sont toutes connectées. Il y a une image mais pas de son • Câble de la source de signal mal connecté.

• Le volume est réglé au minimum.

• La fonction MUET est activée.

• Aucun haut-parleur externe connecté.

• Assurez-vous que les entrées vidéo et audio sont correctement connectées.

• Appuyez sur le bouton

pour entendre le som.

• Désactivez la fonction MUET avec le bouton

• Branchez les haut-parleurs externes et réglez le volume à un niveau approprié. Certains éléments de l'image ne s'allument pas Certains pixels de l'écran peuvent ne pas s'allumer. Cet écran est fabriqué en utilisant une technologie haute précision très avancée : cependant, parfois, certains pixels de l'écran peuvent ne pas s'allumer correctement. Cela est normal. Des traces d'images restent visibles sur l'écran même lorsque le moniteur est éteint. (Exemples d'images statiques : les logos, les jeux vidéo, les images d'ordinateur, et les images a󰀩chées en mode 4:3 normal) Une image statique a été a󰀩chée pendant des périodes de temps prolongées. Ne pas a󰀩cher des images statiques pendant des périodes de temps prolongées, car cela peut causer une image rémanente restant visible sur l'écran.41

CHAPITRE 6 : SPÉCIFICATIONS

6.1 Spécications de l'écran

SMQ-4301 SMQ-5501 SMQ-6501 SMQ-7501

Panneau Type d'écran TFT LCD à rétroéclairage LED (technologie IPS) TFT LCD à rétroéclairage LED (technologie IPS) TFT LCD à rétroéclairage LED (technologie IPS) TFT LCD à rétroéclairage LED (technologie IPS) Taille de l’écran 43" 54,6" 64,5" 75" Résolution max. UHD 3840 x 2160 UHD 3840 x 2160 UHD 3840 x 2160 UHD 3840 x 2160 Pas de pixels 0,245 mm 0,315 mm 0,372 mm 0,43 mm Luminosité 350 cd/m

Emballage 11.7 kg (25.4 lb) 18.6 kg (41.0 lb) 36.5 kg (80.5 lb) 50.0 kg (110.2 lb) Remarque : ♦ Toutes les spécications sont sujettes à modication sans préavis.43 SPÉCIFICATIONS

6.2 Dimensions de l'écran
