MODE D'EMPLOI Helix Control LINE 6

90-20-0370-F (pour le système 3.00 de l'Helix Rack) © 202

2 Yamaha Guitar Group, Inc. Tous droits réservés.

Sommaire

Bienvenue à l'Helix Rack 4

Contenu du carton 4

Terminologie 4

Application 'HX Edit' 5

Mise a jour du système de l'Helix Rack 6

Marketplace 6

Façade de l'Helix Rack/Face avant de l'Helix Control 7

Face arriere de l'Helix Rack/Helix Control 9

Page principale 11

Demarrage rapide 12

Relier I'Helix Rack et I'Helix Control 12

Régler les niveaux de sortie 12

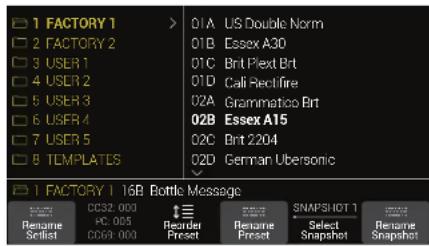

Selection de presets et de Setlists 13

Mode Preset 14

Mode Stomp 14

Mode Snapshot 15

Modifier les réglages avec les pieds 15

Sélection de blocs/ réglage de paramètres 16

Couper un bloc (Bypass) 16

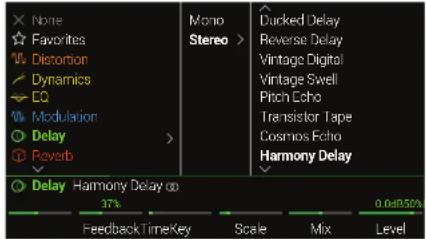

Assignnlation d'un modele a un bloc 16

Choisir une entree 17

Choisir une sortie 17

Déplacer des blocs 18

Copier et coller des blocs 18

Supprimer un bloc

Supprimer tous les blocs 18

Ajouter un bloc aux favors 19

Sauvegarder les réglages par défaut d'un modele 19

Sauvegarder/nommer un son

Réaliser/repcreer un backup de tout l'appareil 20

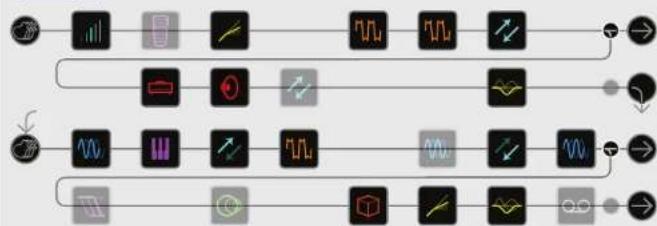

Routage série ou parallele 20

Supprimer la chaine B parallele 21

Déplacer des blocs Split et Merge 21

Transitions sonores的真实流体 23

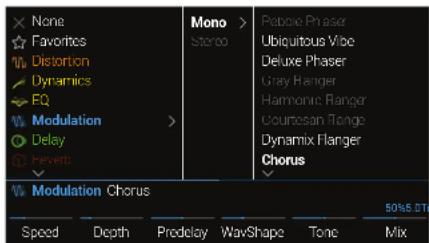

DSP dynamique 24

Agencement des blocs et image stéreo 24

Qu'est-ce que la Variax? 25

Les blocs 26

Input 26

Output 27

L6 LINK - Options pour amplis Powercab Plus et DT25/50 28

Effects 30

Amp+Cab 35

Amp 37

Preamp 37

Cab 38

Réponse impulsionnelle 39

Send/Return 40

Looper 41

Split 43

Merge 44

Indicateurs de niveau des blocs et vumetes 44

Paramétres 'Tuner' 47

Snapshots 48

Utiliser des snapshots 49

Copier/coller un snapshot 49

Echanger des snapshots 50

Personalisier le nom et la couleur d'un commutateur de snapshot 50

Sauvegarder des snapshots 51

Régré le comportement du snapshot après édition 51

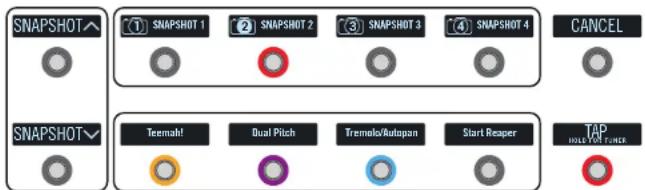

Agencer les commutateurs Preset, Snapshot et Stomp 51

Bypass Assign 53

Assignnation Bypass rapide 53

Assignnation Bypass manuelle 53

Modifier le label d'un commutateur 55

Echanger des commutateurs 55

Controller Assign 56

Assignnlation rapide de contrôle 56

Assignnaton manuelle de contrroleur 56

Supprimer les assignations de contrôle d'un bloc 58

Supprimer toutes les assignations de contrôle 58

Personnaliser le label d'un commutateur contrôleur 58

Command Center 59

Assigner un message 59

Copier et coller un message 63

Copier et coller tous les messages 63

Supprimer un message 63

Supprimer tous les messages 63

Changer la couleur et le label d'un commutateur a message 64

Global EQ 65

Initialiser le reglage Global EQ 65

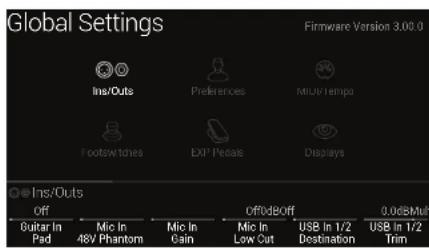

Global Settings 66

Initialiser tous les reglages globaux 66

Ecoute via le matériel ou via le logiciel 73

Enregistrement direct pour un traitement ultérieur (Re-amp) 73

Régler le pilote ASIO (Windows uniquement) 75

Régler le pilote Core Audio (macOS) 75

MIDI 76

Sélection de banque/programme MIDI 76

Transmission et reception de signaux MIDI Clock 76

MIDI CC 76

© 2022 Yamaha Guitar Group, Inc. Tous droits réservés.

Line 6, le logo Line 6, Helix Rack, HX Stomp, HX Effects, HX Stomp, L6 LINK, DT25, DT50, M13, M9, M5, DL4, DM4, MM4, POD, POD Farm, Powercab, Variax, Ampeg, SVT et Portaflex sont des marques commerciales ou deposes de Yamaha Guitar Group, Inc. aux Etats-Unis et/ou dans d'autres pays. James Tyler est une marque deposee de James Tyler, utilise sous licence. Shuriken est une marque commerciale ou deposee de Shuriken Guitars Pty Ltd. aux Etats-Unis et/ou dans d'autres pays et est utilise sous licence. Apple, Mac, macos, iPad, iPhone, Logic, GarageBand et iTunes sont des marques commerciales de Apple, Inc. enregistrées aux Etats-Unis et dans d'autres pays. Apple decline toute responsabilité concernant le fonctionnement de ce dispositif voire sa conformite a des normes de securite et techniques. Windows est une marque deposee de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays. YouTube est une marque commerciale de Google, Inc. Cubase and VST sont des marques deposes de Steinberg Media Technologies GmbH. Pro Tools est une marque deposee de Avid Technology, Inc. YouTube est une marque commerciale de Google, Inc.

Bienvenue à l'Helix Rack

Merci d'avoir opté pour l'Helix Rack, un des processeurs audio les plus puissants et les plus flexibles jamais inventés. Nous vous souhaitons de nombreuses années de creation débrisée et de plaisir toutes新规ées sur scène comme au studio.

Comme l'Helix Rack et l'Helix Control (vendus séparément) sont concus pour être utilisés ensemble, ce manuel couvre les deux dispositifs.

Sur quoi ai-je mis la main?

Bien que l'Helix Rack puisse parfaître compliqué, il est concu de telle façon qu'une fois que vous maitrisesez quelques concepts de base et raccourcis, vous serez capable de creer dessons simples ou complexes presque au moment même où vous les imaginez, enlimitant les plongées dans les menus à un strict minimum.

Attendez encore deux secondes avant de déchirer le plastique et de branchier la bête!
Regardez au moins la grande antiséche de l'Helix Rack/Control fournie dans le carton et gardez-la sous la main. Lisez ensuite le chapitre "Démarriage rapide" de ce manuel: vous profiterez d'autant plus de votre acquisition.

ASTUCE: Rendez-vous sur le site line6.com/videos: vous y trouvezroidégulierement de nouveaux tutoriels pour les dispositifs Line 6!

Contenu du carton

Line 6 Helix* Rack
Helix Rack/Control Cheat Sheet (commencez par tire cette antisèche!)
Cable d'alimentation
- Cable USB
- Clé hexagonale pour régler la résistance de la pédale d'expression
- Carte de garantie

Helix Control

Cable CAT-5 de 8m servant pour la communication et l'alimentation a partir de l'Helix Rack
- Carte de garantie

Terminologie

En lisant ce manuel, vous rencontres que peut-être des termes que vous ne connaissiez pas or il est important de bien les comprendre. Pas de panique, c'est pas des maths!

Page La page principale est votre espace de travail de base pour creer et modifier des sons. Si vous etes perdu, appuyez sur pour returner a la page principale.

Bloc Les blocs sont des objets représentant divers aspects d'un son: ampli, enceintes, effets, splits, Looper, entrées, sorties et réponses impulsionnelles (IR).

Chaîne Une chaîne déterminée par où passée votre signal. L'Helix Rack propose deux chaines distinctes, 1 et 2, ayant chacune des entrées et sorties distinctes. Les chaînes peuvent être utilisées en série (Single) ou en parallele (Dual). La chaîne 1 peut être routée vers la chaîne 2 pour produit dessons plus complexes.

Preset Chaque preset (membre)represente un son. Il est constitué de tous les blocs affichés à la page principale ainsi que des assignations de commutateur au pied, des assignations de contrôleurs et des messages "Command Center".

Setlist Une Set!ist est un groupe de presets. L'Helix Rack compte 8 Setlists de 128 presets.

Modèle Chaque bloc processeur accueille un modele (exceptionnellement deux). L'Helix Rack propose des modèle de plus de 80 amplis de guitare et basse, plus de 40 encéintes (cabs) et plus de 220 effets.

Contrôleur Les "contrôleurs" permettent de modifier des paramétres en temps réel. Exemple: la pédale d'expression peut piloter le wah, la commande de tonalité d'une guitare Variax pilote le gain d'un ampli ou l'intensité de la réverbération etc.

Send/ Return Les prises Send et Return permettant de brancher des dispositifs externes à l'Helix Rack pour creer des bouches d'effet ou pourTRAir les signaux de plusieurs instruments simultanement. L'Helix Rack dispose de 4 envois et retours mono. Les paires adjoininges peuvent servir de paires stereo.

IR Les réponses impulsionnelles (IR) sont des fonctions mathématiques qui représentent des mesures sonores de systèmes audio spécifiques (pour l'Helix Rack, il s'agit de combinaisons d'enceintes et de micros). L'Helix Rack peut sauger garder jusqu'à 128 réponses personalisées ou de hierces parties. Voyez "Réponse impulsionnelle".

Variax^® Une Variax est une excellente gutaire avec unelectronique speciale qui recreer le son de guitares de légende et d'instruments spécifiques. De plus, elle permet de changer instantanément l'accordage de toutes les cordes. L'Helix Rack peut échéanger de nombreuses données avec la Variax. Voyez "Qu'est-ce que la Variax?"

L6 LINK L6 LINK offre un systeme simple de connexion et de pilotage a distance audio numérique via un cable entre l'Helix Rack et les systèmes d'enceintes actives pour guitare Line 6 Powercab ou des amplifieuteurs de la série DT. Voyez "L6 LINK - Options pour amplis Powercab Plus et DT25/50".

FRFR Les enceintes FRFR (Full Range, Flat Response) peuvent restituer les signaux d'un Modeler à la perfection en toutes circonstances, au studio comme sur-scène. Vous poumiez considérer les enceintes FRFR comme des moniteurs de studio de chic, ayant la puissance et la robustesse indispensablees pour la scène.

DAW Un logiciel DAW (Digital Audio Workstation) est un logiciel d'enregistrement audio tournant sur un ordinateur (ou un iPad). Avec une interface audio, un logiciel DAW (como Cubase®, Logic, Garageband, Pro Tools® etc.) et des moniteurs (ou un casque), vous disposez d'un studio à part entière. L'Helix Rack peut servir de puissant interface audio USB 2.0 pour logiciel DAW. Voyez "Audio USB".

Pourquoi l'Helix Rack a-t-il un son [insérez le qualificatif]?

Comme la plupart des guitaristes, vous étés probablement habitué au son et aux sensations de vrais amplis à lampes. C'est notre cas aussi. Les musiciens comprendnent instinctivement qu'une enceinte 4× 12^n hurlant derrière leurs genoux délivre un son et des sensations totalement différentes de celles d'enceintes de sono en plastique - ou même d'excellents moniteurs de studio - pointés sur leur visage. Et pourtant, certains incriminant leur proceseur multi-effets. Comme tout autre dispositif depourvu de hautparleurs, l'Helix Rack est à la merci du matériel auquel vous le branchez. Voitre installation a un impact considérable sur le son et les sensations produites. Si l'Helix Rack semble délivrer un son tenu ou noyé dans le grave, creux, agressif, terne ou tout autre qualificatif peu sympa, la première chose a vérifier est votre installation.

Il n'y a rien de mal à couper le bloc Cab ou IR de l'Helix Rack et à envoyer le signal à un ampli de puissance neutre et une veritable enceinte en bois. La magie numérique ne convaincra jamais personne que les haut-parleurs 6" de l'ordinaire sont un mur d'enceintes. L'element le plus faible de la chaine déterminé la qualité du son. Mais avec des installations identiques, la modalisation d'ampli de l'Helix Rack est concise pour être presque impossible à désigner de l'original.

Application 'HX Edit'

N'oubliez pas l'appli gratuite HX Edit pour Mac et PC tléchargeable du site line6.com/software.

HX Edit est un logiciel complet d'edition et d'archivage de sons et de réponses impulsionnelles (IR), permettant de creer et de recuperer des backups entiers de l'Helix Rack ainsi que de lemettre a jour avec la derniere version du systeme (voyez la section suivante).VoupezouvezbrancherplusieursdispositifsHelixRacket/ouHX:HX Edit affichera une fenetre individuelle pour chacun d'eux.

Partager dessons avec des Helix Rack/HX et le plug-in Helix Native

Tous les dispositifs et logiciels Helix et HX ont le même écosysteme. En utilisant plusieurs fenêtes HX Edit et/ou plusieurs plug-ins Helix Native, des blocs et dessons entiers peuvent être déplaces ou copies librement d'un dispositif à l'autre - avec quelques restrictions. Veuillez consultier les Manuels de pilotage de HX Edit et Helix Native pour en savoir plus sur la compatibilité des preset.

Mise à jour du système de l'Helix Rack

Si vous Helix Rack utilise une ancienne version du système, nous vous conseillons vivement de lemettre a jour avec la derniere version disponible, ce qui peut se faire facilement avec l'application Line 6 HX Edit.

IMPORTANT! Tous lessons sauvagardes et exportes avec des versions antérieures du firmware (Helix Rack 2.xx) sont entierement compatibles avec la version 3.0 du système. Notez cependant que lessons sauvagardes et exportés avec la version 3.0 du système Helix Rack ne seront pas compatibles avec des versions antérieures. Nous conseillons vivement d'utiliser HX Edit pour faire une copie de secours de vossons personnels avant de passer à la version 3.0.

Installez d'abord la的最后一 version du logiciel HX Edit sur votre Mac ou PC (disponible sur line6.com/software) puis branche l'Helix Rack à la prise USB de leur ordinateur. HX Edit vérifie en ligne et vous préviert s'il existe une nouvelle version du système. Si c'est le cas, HX Edit vous permit de faire une copie de secours complète du dispositif et deMETRE ensuite le système à jour, le tout en quelques minutes. Voyez le Manuel de pilotage de HX Edit pour en savoir plus.

Réglages d'usine

L'Helix Rack contient des centaines de sons d'usine que nous modifions, remplaçons ou actualisons d'une façon ou d'une autre avec la plupart des mises à jour du système.

IMPORTANT! Pour éviter d'écraser dessons personnels, les mises à jour du système n'imposant jamais automatique les nouveaux presets d'usine: il faut les charger manuelle. Le rétablissement des presets et sellistes d'usine écrasé irrimadiable le voirs. Veilze dont à les archiver avant, avec la fonction Backup de HX Edit, comme expliqué ci-dessous.

Rétablissement des presets d'usine

Les opérations suivantes écrasent et replacent tous les sons des setlists par ceux de la nouvelle version du système.

1. Ouvrez HX Edit et, dans le menu File, Sélectionnez "Create Backup" puis suive les instructions pour archiver tous lessons et réglages de votre dispositif.
2. Mettez l'Helix Rack hors tension. En maintainant les commandes 3 et 4 en façade de l'Helix Rack enconçées (les deux commandes centrales sous l'écran LCD), mettez le dispositif sous tension.
3. Attendez que "Will restore..." apparaisse puis relâchez-les.
4. Si vous avez des setlists utilisant des presetts auxquels you tenez, utilisez la fonction Restore From Backup du logiciel HX Edit pour recuperer les setlists voulues (voyez le Manuel de pilotage d'HX Edit).

Marketplace

Si vous vous rendez à la boutique en ligne Line 6 Marketplace, vous trouvez des offres de tiers vous permettant d'améliorer encore les fonctionnalités des disposibles de la famille Helix Rack et du plug-in Helix Native! Lors de la réduction de ce manuel, des sons et des IR étaient proposés par des tiers. Rendez-vous régulièrement sur Marketplace pour découvertes dernières nouvelles.

Voupez acceder directement a Marketplace avec l'appli gratuite HX Edit: connectez-vous via vaiete compte Line 6 puis choisissez Get More Presets ou Get More IRs dans le menu HX Edit. Quand you aves acheté des ressources Marketplace, elles peuvent etre telechargées immediatement dans la bibliothèque de preset et/ou IR d'HX Edit et sont pretes à l'emploi avec l'Helix Rack.Voyez le dernier Manuel de pilotage de l'appli HX Edit pour en savoir plus.

ASTUCE: Les détenants enregistrés d'un dispositif Helix Rack ont droit à une généreuse réduction pour l'achat du plug-In Helix Natel/Notez que tous vos preset et réponses impulsionnelles Helix Rack peuvent être chargés directement dans Helix Native - et vice versa - pour vous faciliter la tâche sur scene comme au studio. Rendez-vous à la boutique en ligne Line 6.

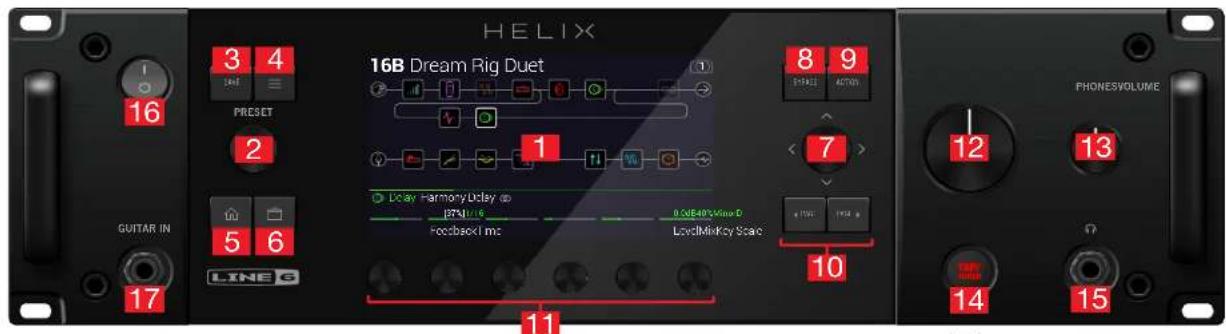

Façade de l'Helix Rack/Face avant de l'Helix Control

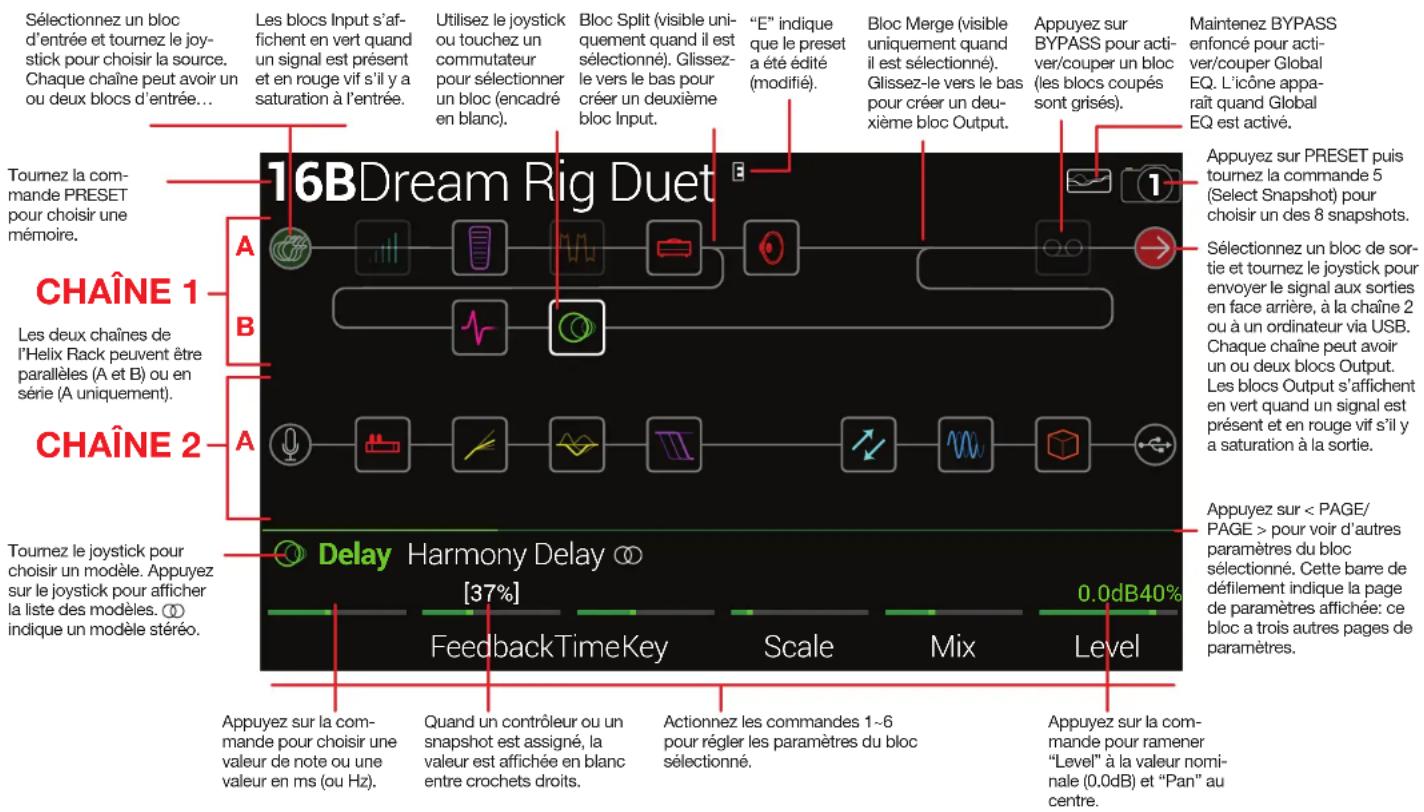

1. Ecran principal: Ce grand écran LCD couleur vous donne accès à toute la puissance de l'Helix Rack.

2. PRESET: Tournez cette commande pour désirir une mémmoire. Appuyez sur la commande pour ouvrir le menu "Setlist". Voyez " Sélection de preset et de Setlists".

3. SAVE: Appuyez sur ce bouton pour renomer une mémoire et y sauvegarder des changements.

4. — Appuyez sur ce bouton pour acceder à des fonctions plus poussées de l'Helix Rack. Elles se trouvent dans les menus "Command Center", "Global EQ", "Global Settings" etc.

5. Si vous étes perdu, appuyez sur ce bouton pour returner à la page principale.

6. Une ou plusieurs pressions sur ce bouton permettant d'acceder aux paramétres de préampli (GAIN, BASS, MID, TREBLE etc.) du modèle Amp+Cab, Amp ou Preamp en vigueur.
7. Joystick: Le joystick permet de naviguer à l'écran. A la page principale, le joystick permet de sélectionner un bloc. Appuyez sur ACTION si vous pouvez déplacer le bloc sélectionné avec le joystick. Tournez le joystick pour assigner un autre méthode au bloc choisi. Appuyez sur le joystick pour afficher la liste des modèles. Appuyez et tournez le joystick pour faire défiler rapidly le flux du signal. Oui, le joystick est polyvalent!
8. BYPASS: Une pression sur ce bouton active/ coupe le bloc selectionné.

RACCOURC: Maintenez BYPASS enforcé pour activer/ couper "Global EQ" (l'icone apparait en haut à droite de l'écran).

1. ACTION: Appuyez sur ce bouton pour afficher le menu d'actions du bloc ou de la page selectionnee. A la page principale, le panneau d'actions vous permet de déplacer, copier, coller et supprimer des blocs ainsi que d'ajouter tout changement apporté à un bloc sous forme de Favori ou de sauvégarder les réglages actuels comme réglages par défaut du modele. D'autres pages proposent d'autres actions: les actions de la page "Global Settings", par exemple, permettent d'initialiser tous les réglages généraux en une fois.
2. : Si le bloc ou l'élementChoisi a plus de paramétres que la page ne peut afficher, appuyez sur< PAGE ou PAGE> pour voir d'autres paramétres Voyez " Sélection de blocs/ réglage de paramétres" à la p. 16.
3. Commandes 1~6: Ces commandes permettent de régler les paramètres affichés à l'écran juste au-dessus d'elles. Appuyez sur la commande pour initiaiser le réglage du paramètre. Quand un bouton rectangulaire apparait au-dessus d'une commande, appuyez sur la commande pour activer sa fonction.

RACCOURCI: Pour la plupart des paramétres à base temporelle comme le retard (delay) ou la vitesse de modulation, une pression sur la commande alernte entre le réglage en ms (ou Hz) et une valeur de note (noire, croche pointée etc.).
RACCOURC: La plupart des paramètres peuvent être modifiés en temps réel. Maintenéz la commande du paramètre voulu enforcée pour afficher la page 'Controller Assign' correspondante.

1. VOLUME: Tounez cette commande pour régler le niveau de sortie principal de l'Helix Rack.

2. PHONES: Cette commande regle le niveau du casque.

3. TAP/TUNER: Appuyez plusieurs fois sur ce bouton pour régler le tempo de l'Helix Rack. Maintenez enforcé pour ourir la page "Accordeur (Tuner)".

4. PHONES: (12Ω) Prise pour casque stéreo. Actionnez la commande PHONES en face avant pour régler le volume.

REMARQUE: L'Helix Rack a le gain nécessaire pour des casques à haute impédance. Si vous utilise un casque à baisse impédance, il peut y avoir un peu de distorsion si la commande PHONES est au maximum. C'est normal.

1. Interrupteur d'alimentation: Met le dispositif sous/hors tension.
2. GUITAR IN: Branchez votre guitare ou basse ici. Cette prise permet deCHOISIR l'impédance et l'atténuation.

Helix Control

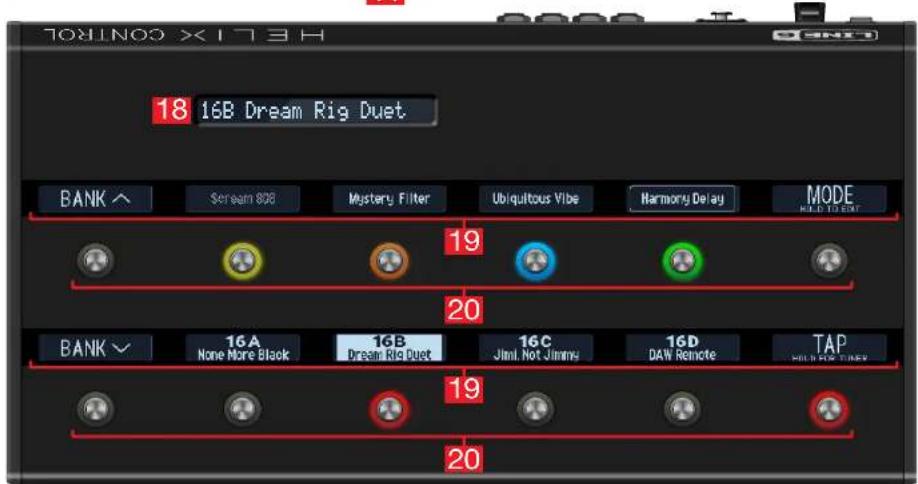

1. Ecran principal: Cet écran LCD de 20 caractères affiche le nombre de mémoire (preset) et le nom. Maintenze le commutateur au pied 12 (TAP) pour afficher l'accordre sur l'Helix Control et l'Helix Rack.

2. Labels: Les douze labels LCD affient les assignations des commutateurs au pied pour éviter les surprises durant le show. Quand plusieurs blocs ou éléments sont assignés à un commutateur au pied, le label affiche "MULTIPLE (X)" ou "X" indique le nombre d'assignments. Vous pouvez personnaliser les labels. Voyez "Modifier le label d'un commutateur".

3. Commutateurs au pied: Ces commutateurs au pied capacitifs et sensibles à la pression sont poursuiv d'un anneau LED coloré indiquant l'etat du bloc ou de l'objet assigné. En mode Stomp, vous pouvez toucher (sans presser) un commutateur au pied pour selectionner rapidly le bloc ou l'objet assigné. S'il y a plusieurs assignations, touchez le commutateur plusieurs fois pour selectionner successivement les éléments assignés. Voyez "Mode Stomp".

RACCOURCI: En mode Stomp, vous pouvez touchier deux secondes (sans presser) un commutateur au pied pour l'assigner au bloc sélectionné. (La fonction "Touch-to-select" peut être coupée et d'autres réglages de commutateurs au pied peuvent être personalisés. Voyez "Global Settings > Footswitches".)
RACCOURCI: En mode Stomp, touchez en continu (sans presser) les deux commuteurs dont vous voulez échanger les assignations (y compris les labels ou couleurs de LED).
RACCOURCI: Touchez TAP (sans le presser) pour afficher brièvement la fenêtre de tempo. Vous pouvez y ajusterrapidement leempo en vigueur (ce qui est plusrapide que de passer par le menu "Global Settings > MIDI/Tempo").

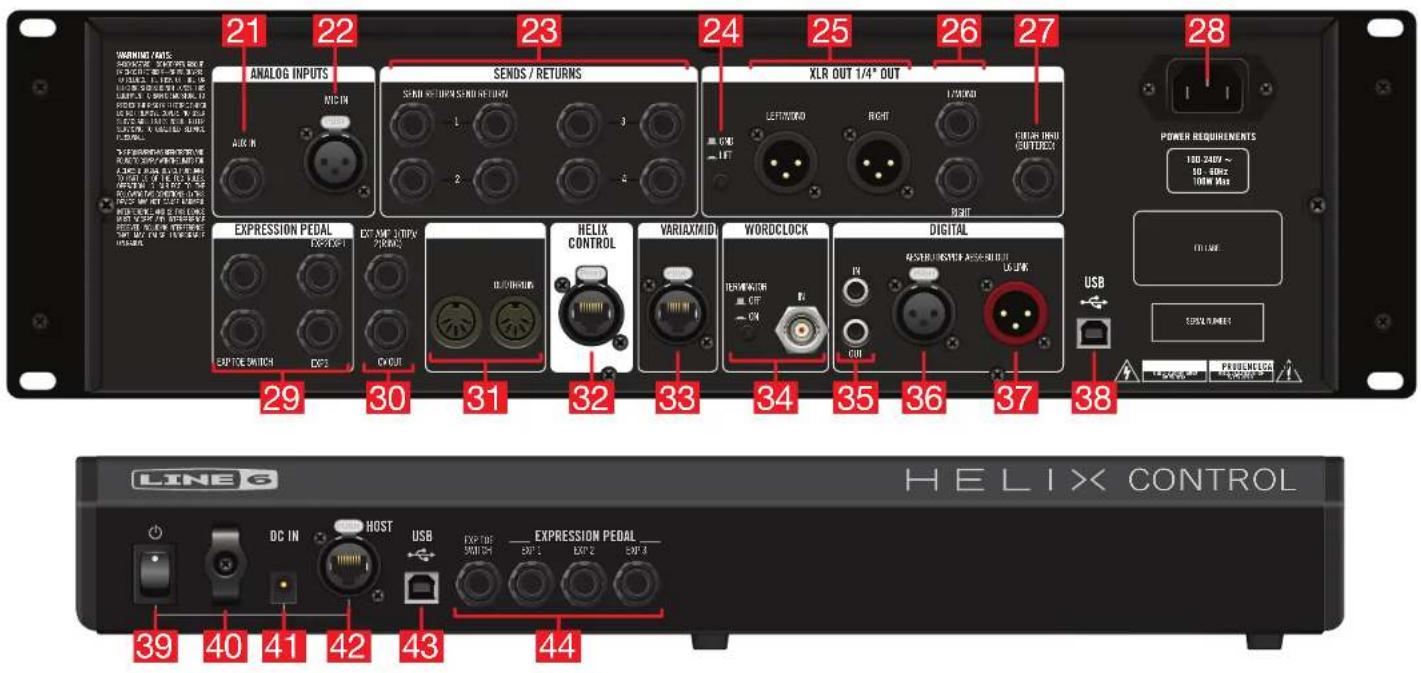

Face arrière de l'Helix Rack/Helix Control

Helix Rack

21.AUX IN: (10kΩ) Branchez-y un second instrument avec micro actif.
22. MIC IN: Cette prise permet de brancher un micro dont le signal peut même être envoyé sur ordinateur via USB. Cette prise XLR peut fournir une alimentation fantôme de 48V à un micro à condensateur de studio. Elle a aussi un contrôle coupe-bas régiable.
23. SENDS/RETURNS 1~4: Ces prises 6,35mm peuvent servir de boucles pour insérer des pédales d'effet externes dans votre signal ou d'entretues et de sorties supplémentaires pour brancher des claviers, des boites à rythmes, des melangeurs et d'autres sources de signaux. Voyez "Send/Return".

1. Commutateur GND LIFT: En cas de bourdonnements, appuyez sur ce bouton pour éliminer les boucles de terre.
2. XLR OUT: Ces prises XLR symétriques peuvent être reliées à du matériel de studio, à la console de sonorisation ou à des enceintes actives pour la scene. Si le dispositif exter est mono, branchez uniquement la prise XLR OUT LEFT/MONO.

IMPORTANT! Ne branchez jamais les sorties XLR de l'Heil Rack a un dispositif dont les entrenres XLR dispensent une allentiation fantasme de 48VI Coupez-la au prétable.

1. 1/4'' OUT: Ces prises 6,35mm peuvent etre branchées à un ampli de guitare, des enceintes actives, des moniteurs de studio ou d'autres dispositifs audio avec des cables TS asymétriques. Si vous n'utilise qu'un seul ampli ou une seule enceinte, branchez uniquement la prise 1/4'' OUT LEFT/MONO.
2. GUITAR THRU OUT: Transmet le signal de l'entrée de guitare en façade sans conversion A/N/A.
3. Entrée d'alimentation: Branchez l'Helix Rack à une prise secteur reliée à la terre.
4. Expression 1/2/3/Commutateur de pedale: Actionnez une pedale d'expression connectee pour piloter le volume, le wah ou une combinaison de paramétres d'ampli et/ou d'effets. (Des pédales d'expression et un commutateur de pilotage à distance peuvent être branchés à l'Helix Control. Voyez plus loin.)
5. EXT AMP 1/2, CV/EXPRESSION OUT: Reliez EXT AMP à la prise de sélection de canal ou de réverbre de votre ampli de guitare afin de piloter cette fonction à distance. Utilisé un cable TRS pour une double fonction (1= pointe, 2=anneau). Reliez CV OUT à l'entrée Expression d'une pédale d'effet ou à l'entrée CV ("Control Voltage") de pédales ou synthés analogiques.
6. MIDI IN, OUT/THRU: L'Helix Rack peut échanger des messages de changement de programme, de contrôle et d'autres messages MIDI avec votre matériel MIDI.
7. HELIX CONTROL: Branchez l'Helix Rack à la prise HOST de l'Helix Control avec un cable CAT-5 ou Ethercon.
8. VARIAX: Cette prise sert pour l'alimentation, la sortie audio numérique, le pilotage d'effets et le chargement instantané de réglages entre l'Helix Rack et une guitare Line 6 Variax. Voyez "Qu'est-ce que la Variax?"
9. WORDCLOCK IN: Reçoit un signal d'horloge d'une interface audio externe ou d'une console de mixage numérique pour synchroniser la sortie numérique de l'Helix Rack avec votre système. Si l'Helix Rack est le dernier dispositif de la chaîne wordclock BNC, enforcez le commutateur TERMINATOR (ON).
10. S/PDIF IN/OUT: Vous pouvez étabir une connexion numérique entre l'Helix Rack et votre matériel de studio avec des cables S/PDIF (75Ω, RCA/cinch).
11. AES/EBU IN: Vous pouvez étabir une connexion numérique entre l'Helix Rack et votre matériel de studio avec des cables AES/EBU (110Ω, XLR/cinch).

REMARQUE: S/PDIF et AES/EBU ne sont pas disponibles simultanément. Pour en savoir plus, voyagez "Global Settings > Ins/Outs" à la p. 67.

1. AES/EBU OUT, L6 LINK: L6 LINK offre un système de connexion audio numérique simple entre l'Helix Rack et les systèmes d'enceintes actives pour guitare Line 6 Powercab Plus ou des amplificateurs de la série DT. Cette prise peut aussi servir de sortie analogue alternative pour brancher l'Helix Rack avec un cable AES/ EBU (110Ω, XLR). Voyez "L6 LINK - Options pour amplis Powercab Plus et DT25/50".
2. USB: L'Helix Rack peut aussi servir d'interface audio de qualité à plusieurs canaux (24 bits/96kHz) pour ordinateur Mac ou Windows®, et offrir les fonctions suivantes: DI, Re-amp et pilotage MIDI. L'Helix Rack peut aussi enregistrer sur iPad ou iPhone (avec le kit de connexion pour apparèel photo d'Apple). Cette prise ne reconnait que l'USB 2.0 et 3.0. N'utilise pas de hub USB exteme. Voyez "Réglages d'usine".

Helix Control

1. Interrupteur d'alimentation: Si vous laissez l'Helix Control sous tension, vous pouvez activer/couper l'alimentation des deux dispositifs avec l'interrupteur d'alimentation de l'Helix Rack.
2. Bride pour cable DC (CC): Pour un usage potentiel ultérieur.
3. DC IN: Pour un usage potentiel ultérieur. Pour les cables très longs, utilisez un adaptateur Line 6 DC-3G (vendu séparation).
4. Prise HOST: Reliez l'Helix Control à l'Helix Rack avec un cable CAT-5 (fourni avec l'Helix Control) ou Ethercon.
5. USB: Pour un usage potentiel ultérieur.
6. Expression 1/2/3/Commutateur de pédale: Actionnez une pédale d'expression connectée pour piloter le volume, le wah ou une combinaison de paramètres d'ampli et/ou d'effets.

Page principale

90% de vos activités quotidiennes se font à la page principale.

Pour l'afficher, appuyez sur

Démarrage rapide

Relier I'Helix Rack et I'Helix Control

1. Utilisez le cable CAT-5 (fourni avec l'Helix Control) pour brancher la prise HELIX CONTROL de l'Helix Rack à la prise HOST de l'Helix Control.

Remarque: L'Helix Control est alimenté par l'Helix Rack. Si vous utilisez un cable CAT-5 extrément long, vous déverrez peut-être brancher un adapteur à la prise DC IN de l'Helix Control. Dans ce cas, utilisez exclusivement un adapteur Line 6 DC-3G (vendu séparation; voyage la boutique Line 6).

1. Mettez l'Helix Rack et l'Helix Control sous tension.

Si vous laissiez l'Helix Control sous tension, vous pouvez activer/ couper l'alimentation des deux dispositifs avec l'interrupteur d'alimentation de l'Helix Rack.

Régler les niveaux de sortie

1. Vérifiez que les commandes VO LUME et PHONES sont au minimum.

1. Branchez une guitare à la prise GUITAR IN de l'Helix Rack.

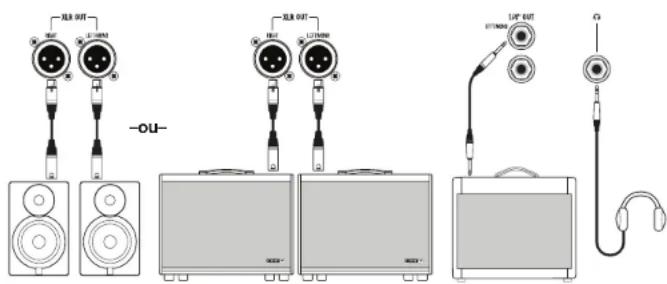

1. Branchez les sorties de l'Helix Rack à votre système d'amplification.

Le niveau des sorties 1/4" OUT et XLR OUT doit être régisé en fonction de votre système d'amplification. Si vous n'utilise qu'un casque, passez à l'étape 9.

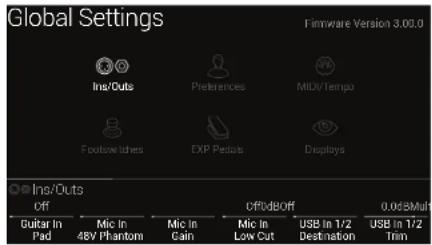

1. Appuyez sur pour ouvrir le menu.
2. Appuyez sur la commande 6 (Global Settings).

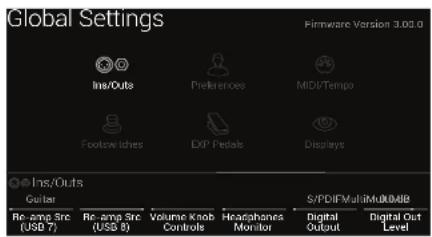

La page "Global Settings" apparait.

1. Si nécessaire, actionnez le joystick vers la gauche pour selectionner le menu "Ins/Outs".
2. Appuyez sur PAGE > pour sélectionnner la page 2.

Sortie	Connexion Recommendation:
1/4"	Pédale d'effet ou entrée guitare d'un ampli	Régléz "1/4" Outputs" sur "Instrument"
	Enceintes actives avec entrées asymétriques ou enregistrreur numérique	Régléz "1/4" Outputs" sur "Line"
XLR	Entrées micro d'une table de mixage ou préamplis de micro	Régléz "XLR Outputs" sur "Mic"
	Enceintes de sonorisation/FRFR ou moniteurs de studio avec des entrées symétriques	Régléz "XLR Outputs" sur "Line"

1. Augmentez progressivement le réglage de la commande VOLUME.

Si vous écoutez au casque, augmentez progressivement le réglage de la commande PHONES.

Selection de presets et de Setlists

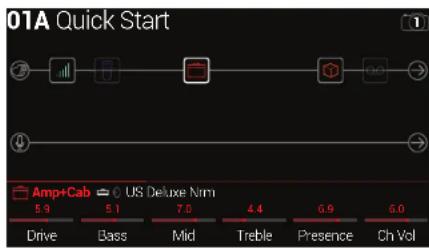

1. Tourmez la commande PRESET pour selectionner un preset (un son) dans la Setlist可以选择.

L'Helix Rack peut sauegarder 8 Setlists contenant chacune 32 banques de 4 preset (A, B, C et D), soit 1024 memoires de preset en tout. Si cela ne suffit pas, votre cover band doit absolument demander des gages plus eigèves.

ASTUCE: Utilises le géologique gratuite Line 6 HX Edit pour creer, archivier et recuperer dessons et des settlists d'une bibliothèque infinie en ordinateur.

N'oubliez pas d'essayurs les derniers premises d'usine et d'artistes fournis avec la nouvelle version du système Helix Rack. Voyez page 6.

1. Appuyez sur PRESET pour ouvrir le menu "Setlist":

La navigation dans le menu "Setlist" est très simple:

Tournez le joystick (ou poussez-le vers le haut ou le bas) pour selectionner un élément d'une liste.

Si vous étés dans la colonne Setlist, appuyez sur le joystick (ou poussez-le vers la droite) pour charger son premier preset.

Si vous étés dans la colonne Presets, poussez le joystick vers la gauche pour returner dans la colonne Setlist.

Tournez la commande 3 (Reorder Preset) pour déplacer le preset sélectionné dans la liste.

1. Sélectionnez "8TEMPLATES > Preset 01A Quick Start" avec le joystick.

ASTUCE: Le texte foncé au-dessus de la commande 2 affiche les messages MIDI réquis pour charger la setlist, le preset et/ou le snapshot choisi à partir d'un dispositif ou calculiel MIDI extrema. Dans l'illustration ci-dessus, la setlist FACTORY 1 est chargeé avec une valeur "000" pour CC32, le preset the 02B Essex A15 est chargeé avec le nombre de programme (PC) "005" et le SNAPSHOT 1 est chargeé avec une valeur "000" pour CC69.

1. Appuyez sur pour returner à la page principale.

L'écran devrait avoir l'aspect suivant:

Mode Preset

Le mode Preset permet de selectionner des preset dans la Setlist en vigueur.

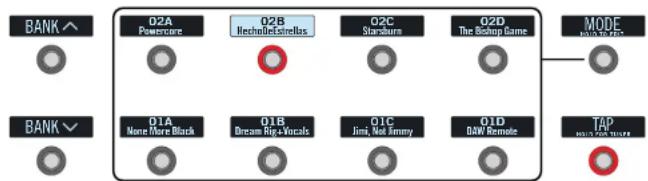

1. Appuyez sur le commutateur au pied 6 (MODE) pour passer en mode Preset.

Les 8 commutateurs au pied centraux affichent deux banques de mémoires et le preset actif est indiqué par l'anneau LED rouge et le label sur fond clair.

2. Sélectionnez les banques avec BANK à Bank . √

Les preset des banques choisisies clignotent pour indiquer qu'ils peuvent etre charges.

3. Actionnez un des 8 commutateurs au pied centraux pour charger le preset.

REMARQUE: Le comportement du commutateur au pied peut être modifié. Voyez Global Settings > Footswitches.

Mode Stomp

En mode Stomp, les 8 commutateurs au pied centraux (ou les 10 commutateurs gauches si Global Settings > Footswitches > Stomp Mode Switches est regle sur "10 Switches") peuvent avoir différentes fonctions:

Activation/coupure de blocs.
- Alternance de deux réglages pour un ou plusieurs paramètres.
- Générer un message MIDI, External Amp Control, CV/Expression ou QWERTY Hotkey.
Toutes les fonctions ci-dessus, même simultanement.

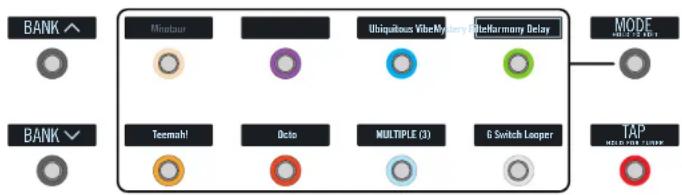

Appuyez sur le commutateur 6 (MODE) pour passer en mode Stomp.

Les 8 commutateurs au pied centraux affichent les noms des blocs, des paramétres, des messages "Command Center" et/ou des labels personalisés.

REMARQUE: Quand plusieurs blocs sont assignés à un commutateur au pied, son label affiche "MULTIPLE (X)" ("X" étant le nombre d'assignations). Ces blocs pouvant ainsi être activés/coupés simultanément. Si certains blocs sont activés et d'autres coupés, une pression sur le commutateur inverse leur état.
REMARQUE: En mode Stomp, une pression sur BANK ou BANK active temporale-ment le mode Preset. Avres la selection d'un preset, l'Helix Rack retoume en mode Stomp.

Mode Snapshot

Comme la fonction "Snapshot" (instantané) de certaines consoles de mixage numérique haut de gamme, les huit snapshots de l'Helix Rack permettent de mémonir l'état de certains éléments du preset en vigneurs:

• État activé/coupé des blocs -L'état activé/coupé (bypass) de tous les blocs (sauf le Looper), Indépendamment des assignations de commutateurs. Voyez aussi "Utiliser le Shuffling Looper".
• Pilotage des paramètres—Les réglages des paramètres assignés aux contrôleurs (jusqu'à 64 par preset). Voyez aussi "Utiliser des snapshots".
  Command Center—Les valeurs des commandes MIDI CC, Bank/Prog, MMC, CV Out, HX Preset, HX Snapshot et HX Looper plus l'ét (attenué ou éclairé) des messages CC Toggle, CV Toggle et Ext Amp. Voyez "Command Center".
• Tempo—Le tempo en vigueur du système si "Global Settings > MIDI/Tempo" > Tempo Select est régé sur "Per Snapshot". (Par défaut, ce paramètre est régé sur "Per Preset").

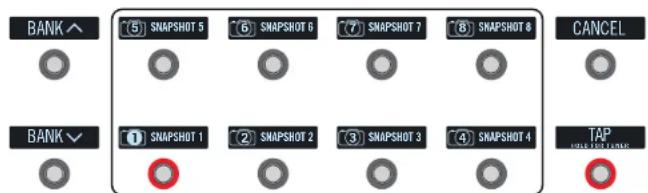

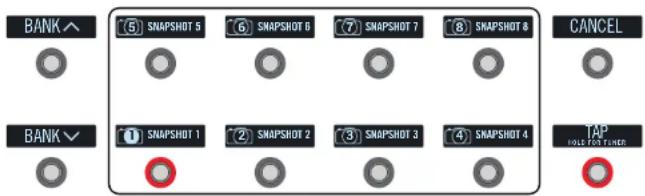

1. Appuyez simultanément sur BANK et BANK pour passer en mode Snapshot.

Les huit commutateurs centraux clignotent pour indiquer qu'un snapshot peut etre selectionné.

2. Appuyez sur un de ces huit commutateurs pour en désir un.

REMARQUE: Les snapshots sont assez pruisants pour mériter un chapitre à part entière. Pour en savoir plus, voyagez "Snapshots".

REMARQUE: Si vous ne VOUZ pas que les commutateurs Snapshot disparaissant après la sélection d'un snapshot, réglez la commande 4 (Snapshot Mode Switches) sous "Global Settings > Footswitches" sur "Manual Return". Dans ce cas, l'Helix Rack reste en mode Snapshot jusqu'à ce que vous actionniez le commutateur 6 (CANCEL).

Modifier les réglages avec les pieds

La plupart des réglages de blocs peuvent être modifiés sans lâcher la guitare: paramètres des blocs Amp, Effect, Cab, IR, Split, Mixer, Input et Output et même le niveau des cordes de la Variax ainsi que le pilotage des Powercab Plus et DT25/DT50! Si vous détestez vous pencher et tourner des commandes, le mode Pedal Edit est fait pour vous. Bien que ce mode ne soit pas conscience pour replacer d'autres contrôleurs, il permet de régler rapidement un paramètre durant le concert.

1. Maintenez le commutateur 6 (MODE) enforcé deux secondes.

Les blocs du preset clignotent au-dessus des commutateurs au pied:

Si le preset a plus de dix blocs, vous ne voyagez peut-être pas celui que vous voulez. Appuyez sur le commutateur 6 (MORE...) une ou plusieurs fois jusqu'à ce qu'il apparaisse.

REMARQUE: La sélection d'un bloc en mode Pedal Edit n'a seldom lien avec une éventuelle assignation à un commutateur au pied.

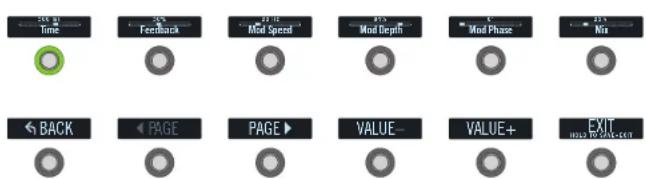

2. Appuyez sur le commutateur au pied affichant le bloc à modifier. Les commutateurs 1~6 sont désormais assignés aux premiers paramètres du bloc.

Si le bloc compte plus de paramétres, utilisez le commutateur au pied 8 (< PAGE) ou 9 (PAGE >) jusqu'à ce que vous trouviez le paramètre voulu.

3. Appuyez sur le commutateur au pied affichant le paramètre à éditer.

Maintenez un commutateur Time ou Speed enforcé pour effectuer le réglage en ms, en Hz ou par valeurs de note (noire, croche pointée etc.).

1. Actionnez la pédale d'expression pour régler le paramètre.

Pour entrner une valeur exacte, utilisez les commutateurs 10 (VALUE-) et 11 (VALUE+).Maintenez le commutateur 10 (VALUE-) ou 11 (VALUE +) enonce pour accelerer le reglage.

Pour changer de bloc, appuyez sur le commutateur 7 (BACK).

1. Quand vous avez terminé, appuyez sur le commutateur 12 (EXIT).

Pour sauvégarder les changements apportés au preset, maintenez le commutateur 12 (EXIT) enforcé 2 secondes.

Selection de blocs/réglage de paramètres

Les blocs sont des objets représentant divers aspects d'un preset: ampli, enceintes, effets, splits, Looper et même entrées et sorties.

1. Passez en mode Stomp et touchez le commutateur assigné au bloc youlu (sans l'actionner).

Le bloc sélectionné est entouré d'un cadre blanc à l'écran principal et sur l'affchage du label:

Harmony Delay

Si plusieurs blocs sont assignés à un commutateur au pied, le label indique "MULTIPLE (X)". Touchez le haut du commutateur plusieurs fois jusqu'à ce que le bloc voulu soit selectionné.

épétées sur un commutateur "MULTIPLE (X)" peut afficher ément différentielles, selon ses assignations. Exemple: Si un bloc d'effet, un paramètre d'effet et un message MIDI du foils que vous le touchez, vous afficherez successivement Controller Assign" et la page "Command Center". En fait, lors du commutateur sous le pied.

RACCOURC: Appuyez sur pour selectionner rapidement un bloc Amp+Cab, Amp ou Preamp et ses commandes de tonality (Gain, Bass, Mid, Treble etc.). Si le son choisi content plusieurs de ces blocs, appuyez plusieurs fois sur in de selectionner les commandes voulues.

Vous pouvez aussi presser le joystick en le tournant pour changer son comportement et selectionner rapidement des blocs (au lieu de selectionner le modele d'un bloc); voyagez aussi "Global Settings > Preforences"

1. Actionnez les commandes 1~6 sous l'écran.

Certain blocs ont plus d'une page de paramétres: dans ce cas, une barde défillement horizontal apparait au-dessus des paramétres. Exemple: la barde de défillement rouge au-dessus des réglages du bloc Amp+Cab (illustré ci-dessous) indicate qu'il existe des pages de paramétres supplémentaires.

1. Pour acceder aux autres paramètres, utilisez les commutateurs < PAGE/PAGE>.

Couper un bloc (Bypass)

Si un commutateur au pied est assigné au bloc, actionnez-le.

Sinon, vous pouvez selectionner le bloc et appuyer sur BYPASS pour couper/activer le bloc.

1. Un bloc coupé est semi-transparent et s'il est assigné à un commutateur au pied, son anneau LED et son label diminuent d'intensité:

REMARQUE: L'anneau LED et le label reflèmented la couleur et l'état activé/coupé du bloc ou de l'élement sélectionné en dernier lieu même si d'autres blocs (actifs) sont assignés à ce commutateur.

MULTIPLE (3)

Assignation d'un modele à un bloc

Pour changer le modele assigné à un bloc, Sélectionnez le bloc et tournez le joystick.

Pour creer un nouveau bloc, selectionnez un emplacement vide et tournez le joystick.

La sélection de modele au sein de la même categorie peut etre très rapide. L'Helix Rack propose cependant des centaines de possibilites: cette methode est donc un peu longue si you voulez passer d'un bloc Distortion mono (début de la liste) a un bloc FX Loop stereo (fin de la liste). Dans ce cas, il vaut moins ourir la liste de modélles.

1. Appuyez sur le joystick pour afficher la liste des modèles.

La plupart des catégories de modeles contiennent des sous-catégories. Les effets, par exemple, ont souvent les sous-catégories "Mono", "Stereo" et "Legacy". Pour les modeles Amp+Cab et Amp, il existe une sous-catégoriee "Guitar" et "Bass". Les modeles Cab ont les sous-catégories "Single" et "Dual".

Tournez le joystick (ou poussez-le vers le haut ou le bas) pour selectionner un élément d'une liste.

Appuyez sur le joystick (ou poussez-le à droite) pour afficher le contenu d'une catégorie ou d'une sous-catégorie.

Poussez le joystick a gauche pour returner à la colonne précédente.

IMPORTANTILES éléments de la liste affichés en gris ou inaccessibles indiquent que la chaîne actuelle (1 ou 2) ne peut plus accepter la catégorie, la sous-catégorie ou le modele en question. Voyez "DSP dynamique".

EMARQUE: La première catégorie de la liste, Favorites, est vide au départ et attendé. Si vous y ajoutiez des modèles d'ampli, d'enceinte et d'effet contenant vos propres glages et assignations; voyageez "Ajouter un bloc aux favoris" à la p. 19.

1. Sélectionnez la catégorie, la sous-catégorie et le modele avec le joystick.

EMARQUE: Les blocs Amp+Cab et Cab > Dual contienment deux modèles au sein ou même bloc. Pour changer le modele d'ampli d'un bloc Amp+Cab, appuyez sur l'PAGE jusqu'à ce que l'icone d'ampli soit affichee en blanc puis tournez le joystick. Pour changer le modele d'enceinte (Cab), appuyez sur PAGE > jusqu'à ce que l'icone de la haut-parle soit affichee en blanc puis tournez le joystick.

Pour changer le modele de la première enceinte (Cab) d'un bloc Cab > Dual, appuyez sur < PAGE jusqu'à ce que l'icône gauche de haut-parier soit affchéée en blanc puis tournez le joystick. Pour changer le modele de la deuxième enceinte, appuyez sur PAGE > jusqu'à ce que l'icône droite de haut-parier soit affchéée en blanc puis toumèz le joystick.

1. Pour fermer la liste de modèles, Sélectionnez un élément dans la colonne à l'extreme croite et appuyez de nouveau sur le joystick (ou appuyez sur).

RACCOURCI: Il est également possible d'acceder rapidly aux sous-categoriés de modélles sans devoir ourir la liste de modélles...

A la page principalé, sélectionnez le bloc, maintenance < PAGE enforcé et appuyez sur PAGe > pour sauter à la sous-catégorie suivante.

Mainteze P A G E> enforcé et appuyez sur < PAGE pour sauter à la sous-categorie precedente puis tournez le joystick pour selectionner des modles au sein de la sous-categorie.

Choisir une entrée

Poussez le joystick à gauche pour sélectionner un bloc Input puis tournez le joystick. Pour afficher une liste des entrées disponibles, appuyez sur le joystick.

Dans la plupart des cas, vous opterez pour "Multi" car ce réglage implique que trois entrées sont disponibles simultanément: GUITAR IN, AUX et Variax.

RACCOURCI: De n'importe quel bloc Input, puisze le joystick a gauche pour sauter au bloc Output. De n'importe quel bloc Output, puisze le joystick à droite pour sauter au bloc Input. Nous l'applons le raccouri "Pac-Man".

REMARQUE: Les blocs input individuel s'il y a un signal (vert), s'il y a saturation (rouge) et indiquet le niveau d'entree (voyez "Indicateurs de niveau des blocs et vumetes").

Choisir une sortie

Poussez le joystick à droite pour sélectionner un bloc Output puis tournez le joystick. Pour afficher une liste des sorties disponibles, appuyez sur le joystick.

Dans la plupart des cas, vous opterez pour "Multi" car ce réglage implique que quatre paires de sorties sont disponibles simultanément: 1/4", XLR, DIGITAL et USB 1/2.

Si la chaine ("Path") 1 n'a pas assez de blocs ou de DSP pour votre son, vous pouvez l'envoyer à la chaine 2:

Selectionnez le bloc de sortie de la chaine 1 et tournez le joystick pour selectionner la chaine 2A.

Le bloc Input de la chaîne 2 affiche une flèche, indiquant qu'il est alimenté par la chaîne 1.

Si la chaîne 2 a deux blocs d'entrée, vous pouvez désirir la chaîne 2A ou 2B voirer même partager encore cette signal entre les chaînes 2A et 2B. Vous trouvrez un exemple sous "2 en 1".

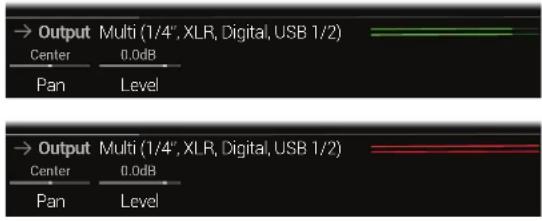

REMARQUE: Les blocs Output indiquent s'il y a un signal (vert), s'il y a saturation (rouge) et indiquent le niveau de sortie (voyez "Indicateurs de niveau des blocs et vvmétres").

Déplacer des blocs

1. Sélectionnez n'importe quel bloc (autre que Input ou Output) et appuyez sur ACTION.

Le bloc semble "souve" et le menu d'actions apparait. Un symbole indique les directions dans lesquelles le bloc peut être déplacé.

1. Actionnez le joystick à droite ou à gauche pour déplacer le bloc.

En déplacant le joystick vers le bas, vous creez une chaîne B parallele. Pour en savoir plus, voyagez "Routage série ou parallele".

REMARQUE: Vous ne pouvez pas déplacer un bloc de la chaine 1 à la chaine 2 (et vice versa). Vous pouvez cependant copier et coller un bloc d'une chaine à l'autre. Voyez la section suivante. Tous les blocs de sortie affichtent les commandes 1 (Pan) et 2 (Level) ainsi que les vumêtres de sortie (voyez "Indicateurs de niveau des blocs et vumêtres").

1. Appuyez de nouveau sur ACTION (ou ? pour fermer le menu d'actions.

Copier et coller des blocs

Vous pouvez copier et coller des blocs dans la meme chaine, dans l'autre chaine ou dans une chaine d'un autre preset.

1. Sélectionnéz le bloc à copier et appuyez sur ACTION.
2. Appuyez sur la commande 1 (Copy Block).
3. Sélectionnez l'endetroit où vous pouvez coller le bloc (meme dans un autre preset) et appuyez sur ACTION.
4. Appuyez sur la commande 2 (Paste Block).

REMARQUE: Les blocs Input, Output, Split et Merge peuvent aussi être copés/colles. Il n'est cependant pas possible de copier le Looper à l'emplacement d'un bloc Split; la commande 2 (Paste Block) est alors affichée en gris. Si la chaine de destination n'a plusASFce de capacité DSP,le message "Cannot Paste-Path 1 [2] DSP full" apparait brievement.VoyezDSP dynamique".

Supprimer un bloc

1. Sélectionnéz le bloc à supprimer et appuyez sur ACTION.
2. Appuyez sur la commande 3 (Clear Block).

Supprimer tous les blocs

Après la suppression de tous les blocs (y compris le Looper), les chaînes 1 et 2 sont vides et reconnectées en série. Les blocs Input et Output des chaînes 1A et 2A ainsi que les réglages "Command Center" sont conservés.

1. Appuyez sur ACTION.
2. Appuyez sur la commande 4 (Clear All Blocks).

La fenêtre suivante apparait:

1. Appuyez sur la commande 6 (OK).

Ajouter un bloc aux favors

Après avoir reglé un bloc d'ampli ou d'effet exactement comme vous l'aimez, vous pouvez sauvegarder ses réglages dans une memoire "Favorite" afin de l'utiliser pour d'autres sons avec les réglages sauvégardés, son étant activé/coupé et son assignation Bypass (mais pas d'eventuelles assignations de contrôleur ou snapshot).*

Vos favoris apparaissant dans la catégorie "Favorites" du menu de modeles et peuvent être renommés, réagencés et supprimés. Vous pouvez sauvegarder jusqu'à 128 favors.

REMARQUE: Si vous ne voulze pas qu'un bloc favori soit charge avec son assignation Bypass, ajoute le bloc à la mémoire Favorites avant de créé une assignation Bypass.

Le blocs Input, Output, Split ou Merge Mixer ne peuvent pas etre ajoutes aux favoris.

1. Choisissez un de vos amplis ou effets préféres et réglez-le exactement comme vous le voulez avec ou sans assignation Bypass.
2. Appuyez sur ACTION puis sur la commande 6 (Add to Favorites). La liste "Favorites" apparait.

1. Pour remplacer un favori, selectionnez le favors à remplacer et appuyez sur la commande 5 (Replace Favorite).*

Pour ajouter un nouveau favori, choisissez l'endetroit où vous voulez l'ajouter puis presse la commande 6 (Add New Favorite).

Une fois ajouté, le modele et ses réglages sauvégardés s'affichent avec une icône de favori à gauche, au lieu de l'icone de catégorie.

1. Optionnel: Tant que la liste "Favorites" est ouverte, appuyez sur ACTION.

Pour changeur l'emplacement du favori dans la liste, tournez Reorder Favorite.
- Pour renomer le favorsi choisi, appuyez sur Rename Favorite.

• Pour supprimer le favorsi choisi, appuyez sur Clear Favorite.
• Pour supprimer tous les favors, appuyez sur Clear All Favorites. Une fenetre de dialogue apparait. Appuyez sur OK pour confirmer l'opération.

Pour exploiter vos favoris... Au sein d'un son, Sélectionnéz un bloc vide et tournez le joystick. Tous vos amplis et effets favorsis apparaissant comme premières options, sans que vous ne devièez ouvré la liste de modélés!

REMARQUE: Si vous remplacez un bloc favori qui est utilisé dans plusieurs preset, ces presetes ne changent pas.

Cependant, si vous poulez utiliser le nouveau bloc favori dans un preset qui contient l'ancien, sélectionnez le bloc en question dans le preset, tournez le joystick d'un cran puis revenez en arrrière pour charger la nouvelle version du favorsi.

ASTUCE: L'application HX Edit permet d'archiver vos rédigues favorisés sur ordinaire, sous forme de ARCHIER .fav et de vous constituer ainsi une collection praticquement illimitée de
favoris. Ceux-ci peuvent ensuite envisueré rechéargés dans votre bibliothèque Favorites ou partagés avec d'autres disposits voire d'autre utilisateurs de disposits liés Helix Rack/HX et Helix Nativel HX Edit propose diverses fonctions pour gérer facilement votre bibliothèque Favorites.

Sauvegarder les réglages par défaut d'un modele

Si vous règlez constamment des modèles fréquement utilisés, sauvegardez vos réglages du modele comme nouveaux réglages par défaut (à l'exclusion des réglages des blocs Input, Output, Split et Merge Mixer). Ainsi, vous obtenez directement le modele avec les réglages voulus.

1. Choisissez un modele et reglez-le comme bon vous semble.

Configuré ses paramètres et son état activé/coupé. (Les assignations MIDI, bypass, snapshot et de contrôle sont pas sauvégardées avec les réglages par défaut du modele utilisé ("User Model").)

1. Appuyez sur ACTION, sur PAGE > puis sur la commande 2 (User Default).

Tous vos réglages deviennent les réglages par défaut de ce modele. (Lessons existants qui utilisent ce modele ne sont pas concernés.)

TARQUE: Pour retrouver les réglages par défaut d'un modele, appuyez sur ACTION et sur PAGET enfin sur la commande 1 (Factory Default). Les réglages du modele changent pas pour les presetes existants: les réglages d'usine ne seront utilisés que des prochaine selection du modele.

Sauvegarder/nommer un son

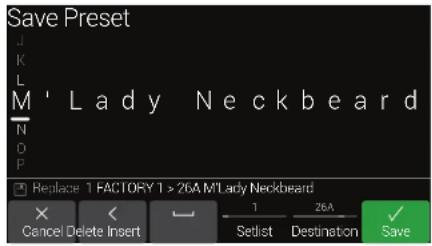

1. Appuyez sur SAVE pour ouvrir la page "Save Preset":

Actionnez le joystick a droite ou a gauche pour deplacer le curseur.

Tournez le joystick (ou poussez-le vers le haut/bas) pour changer de caractère.

Appuyez sur la commande 2 (Delete) pour supprimer le caractère sélectionné et déplacer les caractères suivants vers la gauche.

Appuyez sur la commande 3 (Insert) pour insérer un espace et déplacer les caractères suivants vers la droite.

RACCOURCI: Appuyez sur le joystick pour selectionner successivement "A", "a", "0" et "espace".

1. Tournez les commandes 4 (Setlist) et 5 (Destination) pour selectionner la Setlist et le preset de destination.
   Yououpuvez remplacer le contenu des 1024 presets de I'Helix Rack.
2. Appuyez une fois de plus sur SAVE ou sur la commande 6 (Save).

Réaliser/récapérer un backup de tout l'ordinateil

Il est viviment conseilé de réaliser des copies de secours entières de l'Helix Rack complenant les sons, les réponses impulsionnelles, les mémoires Favorites, les réglages globaux et les réglages par défaut personalisés pour éviter de perdre vos précieux sons et configurations! Heureusement, avec l'application Line 6 HX Edit (disponible sur le site line6.com/software), il est très simple de réaliser et de recuperer ces backups. Voyez le Manuel de pilotage de l'appli HX Edit pour savoir comment utiliser ses fonctions Backup & Restore.

Routage série ou parallele

Pour la plupart des sons de guitare, une chaine (eventuellesment stereo) suffit amplement. A titre d'exemple, notre preset "B TEMPLATE>01A Quick Start" contentie une pedale de volume, une pedale wah, un bloc Amp+Cab, un bloc Reverb et un bloc Looper - et offre encore de la place pour des blocs Distortion, Modulation et Delay:

Dessons plus complexespeuventnecessiterune chaine parallle(deux chaines eventuellement stereo).Cela permeet de repartir un signal sur deux chaines stereo,de les traiter séparément et de mixer ensuite les deux flux de signaux.

1. Sélectionnéz le bloc Amp+Cab et appuyez sur ACTION pour le "soulever".
2. Poussez le joystick vers le bas.

Le bloc Amp+Cab est déplaced dans une nouvelle chaîne parallele (B, ligne inférieure).

Dans l'illustration ci-dessus:

Le signal de guitare passé dans les blocs Volume et Wah.

Il est ensuite réparti entre les chaînes 1A (haut) et 1B (bas).

Le signal stéreo de la chaine 1A (haut) est envoyé aux blocs Reverb et Looper, tandis que le signal stéreo de la chaine 1B (bas) est envoyé au bloc Amp+Cab.

Après le bloc Looper, les signaux 1A et 1B sont mixés et envoyés à la sortie "Multi".

1. Appuyez de nouveau sur ACTION pour "déposer" le bloc Amp+Cab.

Cette configuration n'a probabilitem pas un son idel. En assignant un bloc Amp+Cab aux chaines 1A et 1B et en les mixant avant le bloc Reverb,'elle sonne mieux...

On peut aussi envoyer un bloc Amp à deux blocs Cab distincts...

Ou utiliser deux blocs Amp et deux blocs Cab...

On poursait aussi envoyer deux blocs Amp dans un bloc Cab > Dual.

Et ce n'est que la moitié des possibilités: vous pouvez aussi jour avec les chaînes 2A et 2B!

Supprimer la chaine B parallele

Pour supprimer la chaine B, il suffit de supprimer tous ses blocs (bas) ou de les ramener dans la chaine A (haut).

Déplacer des blocs Split et Merge

1. Utilisez le joystick pour selectionner l'endetroit ou les chaînes A et B se séparent (Split) ou fusionnent (Merge).

Les blocs "Split" et "Merge" ne sont visibles que quand ils sont seLECTIONnés. Ils peuvent cependant être régles et déplaces comme n'importe qu'en autre bloc.

1. Appuyez sur ACTION pour soulever le bloc Split ou Merge.

Choisissez un des routages paralleles suivants:

2 en 1

Déplacez le bloc Split vers la chaine B.

Le bloc Split se décale vers la gauche et un nouveau bloc Input est créé:

Le nouveau bloc input peut se voir assigner une entree tout a fait differente. Ce routage peut servir pour la guitare et le chant ou pour séparer le signal du modele et celui des micros magnétiques d'une guitare Variax afin deTRAitter ces signaux differemment.

1 en 2

Déplacez le bloc Merge vers la chaine B.

Le bloc Merge se decale vers la croite et un nouveau bloc Output est cree:

Dans cet exemple, le bloc Input est divisé entre les chaînes A et B, pourvues chacune de leur propre bloc Output. La chaine A peut, par exemple, être envoyée aux sorties 1/4" et la chaine B aux sorties XLR.

Déplacez les blocs Split et Merge dans la chaine B.

De nouveaux blocs Input et Output sont créés:

Ce routage permet, par exemple, de Traitser independament une guitare et le chant. Chaque signal dispose d'une entree, d'un flux stereo, de blocs proceseurs et d'une sortie propres. Cela peut aussi servir pour le guitariste rythmique qui a oublé son pédalier...

Super série

Une chaine en série offre huit emplacements de blocs. Si cela ne suffit pas, vous pouvez utiliser la chaine B parallele pour creer une chaine "super série" deux fois plus longue.

1. Déplacez le bloc Merge vers la chaine 1B.
   Un nouveau bloc Output est créé.
2. Déplacez le bloc Split à l'extreme droit, après le dernier bloc processeur de la chaine 1A.
3. Sélectionnez le bloc Output de la chaine 1A et réglez la commande 2 (Level) au minimum.

Ainsi, vous n'entendez plus que Output 1B.

Dans l'illustration ci-dessus, le signal est traité par les huit blocs de la chaine 1A puis par les trois blocs de la chaine 1B.

Si cela ne suffit toujours pas, cette chaine peut encore être prolongée avec la chaine 2: acheminez le bloc Output de la chaine 1B vers la chaine 2A. Vous dispose ainsi théoriquement de 32 blocs (à condition que la capacité DSP suive! Voyez "DSP dynamique").

Transitions sonores的真实流体

Avec des proceseurs multi-effets puissants comme l'Helix Rack, un changement de son entraine le déchargement de blocs DSP du son en cours et le changement de blocs DSP pour le nouveau son, ce qui creée une petite coupure audible. Si vous étés pré àacrifier un des deux DSP de l'Helix Rack, vous pouvez obtenir une transition sonore parfaitement fluide, respectant la chute des effets de réverbération et de delay ("Preset Spillover").

IMPORTANT! Malheureusement, l'enregistrement ou la lecture du Looper ne permet pas le de transition fluide lors de changements de preset.

1. A la page principale, maintenez ACTION enforcé et appuyez sur HOME.

Ou reglez Preset Spillover sur "On" sous "Global Settings > Preferences".

1 Une fenetre de dialogue apparait:

2. Appuyez sur la commande 6 (OK).

3. Appuyez sur HOME.

La chaine 2 a disparu et la chaine 1 ("Path 1") du preset occupe le centre de la page principale.

4. Pour retrouver un fonctionnement normal avec les deux chaînes, sauvegardez d'abord votre son si vous poulez conserver les modifications de la chaîne 1 puis maintenez ACTION enforcé et appuyez sur HOME.

Ou reglez Preset Spillover sur "Off" sous "Global Settings > Preferences".

Une fenêtre de dialogue apparait:

5. Appuyez sur la commande 6 (OK).

Votre apparéil returne en mode normal à deux chaînes.

Astuces pour utiliser 'Preset Spillover'

En mode Preset Spillover, vous pouvez toujours importer et charger n'importe quel preset Helix Rack sauvagarde. Cependant, seuils les blocs, réglages et routage de la chaîne 1 du preset sont charges. D'éventuels blocs de la chaîne 2 ainsi que leurs réglages et assignations sont conservés dans le preset. Vous les retrouvrez des que vous couperez la fonction Preset Spillover. Vous trouvrez ci-dessous quelques astuces et remarques bonnes à savoir quand Preset Spillover est activé.

• En mode Spillover, la chaîne 2 est cachée etaucun signal audio n'y est envoyé. Il est donc important de s'assurer que les blocs Output de la chaîne 1A et/ou 1B ne sont pas envoyés à la chaîne 2, faute de quoi,aucun signal ne sera audible.

• Certains types de bloc ne peuvent être utilisés qu'une seule fois par preset. Il vaut donc比较好 évierer de charger des preset contenant ce type de bloc dans la chaine 2 si vous pouze activer Spillover. Voici quelques exemple:

• Un preset ne peut contenir qu'un seul bloc Looper.

• Un preset ne peut utiliser qu'une seule fois les retours 1~4, que ce soit au sein d'un bloc Return mono ou stéroid, d'un bloc FX Loop ou d'un bloc Input ou Output; voyagez aussi "Send/Return" à la p. 40.

• Un preset ne peut conténir qu'un seul bloc Input de type numérique (S/PDIF ou AES/EBU). Voyez aussi "Input" à la p. 26.
• N'importe qu'elle combinaison comptant jusqu'à 64 assignations de contrôleurs peut etre creée au sein d'un preset. Il y a donc peu de chance que vous tombiez a court. Si vous voulezexploiter au moyen vos assignations de contrôleurs, evitez de les placer dans des blocs de la chaîne 2.
• En cas de changement de preset: si la transition entre le preset A et le preset B est toujours en cours, la sélection du preset C coupera brutalement le son A. Vous ne pouvez entendre que deux sons (ou DSP) à la fois.
• Quand un bloc Delay a le réglage "Tempo Sync= On" (son paramètre Time est régèle sur une valeur de note), la chute de l'ancien preset tentera de se synchronisner avec le BPM du nouveau preset. Pour conserver un tempo constant pour les répetitions del delay, renoncez à la synchronisation des delays ou réglez "Global Settings > MIDI/Tempo" - Tempo Select sur Global.
• Que Spillover soit activé ou coupé, l'utilisation de Snapshots permet aussi de sauvégarder puis de charger en toute fluidité des changements de paramétres et d'etat activé/coupé de plusieurs blocs au sein du preset en cours. Voyez "Snapshots" à la p. 48.

DSP dynamique

Comme pratiquement tous les processeurs audio modernes, l'Helix Rack repose sur un traitement numérique des signaux (DSP). Certains modélles requiennent plus de puissance DSP que d'autres, ce qui peut avoir pour conséquence de limiter le nombre de modélles utilisables simultanément. Pour contourner ce problème, de nombreux processeurs du marché ne permettent d'utiliser qu'un seul ampli, une réverb, un delay etc. L'Helix Rack est moins rigide: vous pouvez en prise ajouter tous les blocs que vous voulez, quitter à flirter avec les limites de la capacité de calcul DSP.

Il y a tout de même certaines règles concernant le nombre de blocs d'un certain type utilisables par preset:

Blocs Amp+Cab, Amp ou Preamp N'importe quelle combinaison; maximum 4 (2 par chaine)

Blocs Cab (y compris les blocs Maximum 4 (2 par chaine; les blocs Cab > Amp+Cab) Dual en valent deux)

Blocs IR 4 réponses impulsionnelles (IR) (2 par chaine) à 1024 échantillons ou 2 IR à 2048 échantillons (1 par chaine)

Blocs d'effets polyphoniques Un par chaîne. Ces effets comprément Poly (‘Poly’) Sustain (Delay), Poly Detune (Modulation) et Poly Pitch, Wham, Capo et 12 String (Pitch/ Synth).

Bloc Looper 1

Pour savoir quels modèles peuvent encore être ajoutés, appuyez sur le joystick pour afficher la liste de modèles.

Les éléments en gris ne peuvent plus être ajoutés. Voyez " Sélection de blocs/ réglage de paramètres".

Astuces pour une exploitation DSP optimale

• Chacune des deux chaînes principales de l'Helix Rack utilise son propre DSP. Si vous placez tous vos blocs sur les chaînes 1A et 1B, vous n'exploit que la moitié de la puissance de l'Helix Rack! Si vous pouzecerer dessons avec plusieurs amplis et plus d'une polgnée d'effets, utilisez les chaînes 1 et 2.
• Certains blocs utilisant beaucoup plus de puissance de calcul que d'autres: il s'agit notamment des amplis, des réverbérations, des réponses impulsionnelles (IR) et des effets Poly. Les blocs EQ, Dynamics, Volume/Pan et Send/Return sont, par contre, relativement économies.
• La puissance DSP peut aussi varier selon les modèles au sein d'une même catégorie. C'est particulièrement vrai pour les modèles d'ampli.
• Au lieu d'utiliser des chaînes paralleles avec deux blocs Amp+Cab ou deux amplis et enceintes distincts, vous pourriez essayer un bloc Amp, suivi d'un seul bloc Cab > Dual (le mixage de deux enceintes différentes peut produit des variations sonores considérables).
• La version stéreo d'un bloc consomme grosso modo deux fois plus de DSP que la version mono du même bloc. De même, la version "Dual" d'un bloc Cab est environ deux fois plus gourmande que la version "Single".
• Certaines catégories ont des versions "Simple" plus économiques que les autres.
• Au lieu d'alternier des blocs avec le même ampli ou les mêmes effets (mais des réglages différents), utilisez les contrôleurs ou les snapshots pour changer instantanément les réglages d'un bloc.

Agencement des blocs et image sté reproduction

La plupart des modeles d'effect de l'Helix Rack ont une version mono et une version stéreo. Les blocs stéreo sont indiqués par le symbole "O" àpres le nom du modele. L'image stéreo (ou la largeur que prend votre son avec des enceintes stéreo ou au casque) dépend des types de modeles utilisés et de leur séquence.

Lors de la programmation de vossons, gardez les points suivants a l'esprit:

• Les blocs Amp+Cab, Amp, Preamp et Poly sont mono. Les signaux d'entree stereo sont donc fusionnes en signal mono. Devant un ampli ou un preampli, il vaut donc ne place que des blocs mono.
• Si un effet mono est ajusté après un effet stéreo, le signal de sortie sera mono.
• Si vous ne branchez l'Helix Rack qu'a un seul ampli de guitare ou une seule enceinte active, vous n'avez en clincpe pas besoin de modèle stéreo (à l'exception des modèles qui n'existant qu'en stéreo bien surl!).

• Les modèles d'effets Legacy ont des comportements différents:

• Les effets Legacy Distortion, Dynamics et Pitch/Synth sont mono.

• Certains effets Legacy Modulation et Delay sont mono, d'autres stéreo et d'autres encore ont une entree mono et une sortie stéreo (le réglage du paramètre "Mix" de l'effect peut retrécrir l'image stéreo qui leur est envoyé).
  Les effets Legacy Filter et Reverb sont stéreo.

Qu'est-ce que la Variax?

Les guitares Line 6 Variax sont pourvues d'une electronique spéciale qui restitue avec authenticité lessons de nombreuses guitares et d'autres instruments a cordes pincées; elle permet aussi de changer instantanément I'accordage des cordes. L'Helix Rack s'harmonise parfaitement avec une gutare Variax et offre une grande flexibilité. Vous pouvez, par exemple:

• Sauvegarder le modele, I'accordage et/ou le réglage des commandes de volume et de tonalité de la Variax dans un preset ou un snapshot de l'Helix Rack afin de pouvoircharger tous ces réglages instantanément.
• Altermener entre deux modèles et/ou accordages Variax par commutateur au pied ou message de contrôle MIDI.
• Utiliser les commandes de volume et de tonality de la Variax pour piloter à distance des paramétres d'ampis et d'effets de l'Helix Rack. Vous pourriez en fait les considérer comme des contrôleurs EXP 4 et EXP 5 (bien qu'ils ne seront pas appelés ainsi).
• Séparer les signaux de modélisation de la Variax et les signaux des micros magnétiques pour les traiter de façon distincte par des chaînes indépendantes puis les mixer ou les envoyer à des sorties distinctes de l'Helix Rack.
• Alimenter le moteur de modélisation de la Variax avec un cable VDI (CAT-5 ou Ethercon) et vous passer de l'accu rechargeable de la Variax.

Compatibilité avec l'application 'Variax Workbench HD'

L'Helix Rack peut aussi servir d'interface USB pour le logiciel d'édition et

d'archivage Line 6 Workbench HD (V2.13 ou plus récent). "Workbench HD"

est un logiciel gratuite pour Mac et PC, disponible sur line6.com/software. Pour

utiliser vous guitars James Tyler®, Shuriken™ ou Variax Standard avec Workbench HD, il vous faut la configuration suivante:

• Aliez sous Helix Rack "Global Settings > MIDI/Tempo" et réglez MIDI over USB sur "On".
• Si vous utilisez Workbench HD sous Windows, il faut installer le pilote Helix Rack USB (V1.85 ou plus recent), disponible sur le site line6.com/software.
• Nous vous conseillons d'actualiser votre Variax avec la première version du firmware Variax HD.

IMPORTANT Variax Workbench HD utilise le canal MIDI 16. Pour vous connecter à

Workbench HD via la prise USB de l'Heilix Rack, n'assignez pas l'Heilix Rack ou un de ses messages "Command Center" au canal MIDI 16 ou Omni (qui inclut le canal 16).

Les blocs

Input

Chaque preset peut contenir jusqu'à 4 blocs Input (un ou deux par chaine).

None Désactive (coupe) le bloc Input. Uniquement pour la chaine 2.

Multi Les entrees GUITAR IN, AUX et VARIAX sont actives. En regle générale, selectionnez "Multi".

Guitar GUITAR IN uniquement

Aux AUX IN uniquement. (Entree 10kΩ: pour guitare ou basse à electronique active.)

Variax Avec une guitare James Tyler © Variax (JTV), Shuriken © Variax ou Variax Standard, l'entree "Variax" recoit soit le signal du modele, soit le signal des micros magnétiques. Cela dépend du réglage du sélecteur de catégorie de la guitare.

Variax Magnetics Reoit uniquelye ment lesignal des micros magnétiques de la Variax.

Return 1, 2, 3 et 4 peuvent servir de blocs d'entrée mono supplémentaires. Return 1/2 et 3/4 peuvent aussi servir de blocs d'entree stereo supplémentaires pour traiter les signaux de claviers, boites à rythme ou autres processeurs à modélisation. Si le preset content déjà un bloc Retourn ou FX Loop, l'entree Return en question n'est plus disponible. Voyez "Send/Return".

Digital (S/PDIF ou AES/EBU)

Entrée numérique S/PDIF ou AES/EBU uniquement. Si l'entrée d'une Variax (ou une entree Multi incluant la Variax) est utilisée dans un autre bloc Input du preset, l'entree numeroie (S/PDIF ou AES/EBU) ne sera pas disponible. De même, si Digital est utilisé dans un autre bloc Input, Variax ou Multi ne sera pas disponible pour les autres blocs Input.

USB3/4,5/6, Les entrees USB 3/4, 5/6 et 7/8 peuvent être utilisées pour traiter

7/8 des pistes de votre logiciel DAW. Voyez "Audio USB".

L'Helix Rack reçoit aussi les signaux de USB 1/2 mais ces entrées sont réservées à l'écoute des signaux audio de votre ordinateur (ou iPad) et contournent les blocs proceseurs. Elles ne peuvent donc pas servir de blocs d'entrée pour le traitement de signal.

ASTUCE: Les blocs Input indiquent s'il y a un signal ou de la saturation; voyagez page 44.

Tous les blocs d'entrees sont dotés d'un noisé gate dédié et d'un vumètre de réduction de gain (voyez page 44). Les paramétres "Threshold" et "Decay" ne sont disponibles que si le paramètre "Input Gate" est activé:

Les blocs Input > Multi et Input > Guitar ont un paramètre "Guitar In-Z" supplémentaire. L'Helix Rack a un circuit d'impédance pour l'entrée de guirature qui affecte la tonality et la réponse des micros de la guitrare (il simule l'interaction avec une pédale d'effet ou un amplificateur). Une faible valeur entraine une atténuation des haute fréquences, un gain plus faible et une sensation globale plus "douce". Une valeur plus élevée offre une bande passante complète, un gain plus élevé et une sensation globale plus "serrée". L'option "Auto" permet à l'impédance de refléter l'impédance du premier bloc de la chaine 1A; voyagez aussi l'option "Auto Impédance" sous "Global Settings > Preferences" à la p. 68.

Les blocs d'entree Multi et Variax proposent aussi des pages de parametes Variax:

James Tyler Variax, Shuriken Variax ou Variax Standard

REMARQUE: Tous les réglages de bloc Input - Variax des pages 2-4 changent entre Per Preset et Global suivant la façon dont vous reglez le paramètre "Variax Settings" (commande 1, page 2).

Page Commande Parametre Description

2	1 Variax Settings	Déterminé si tous les réglages Variax (pages 2~4) doivent s'appliquer par preset ou globalement.
	2 Variax Model	Sélectionné le modele de la Variax et la position des micros. Avec le réglage "Don't Force", l'Helix Rack respecte le réglage en vigueur de la Variax.
	3 Variax Volume Knob	Régle à distance le volume de la Variax. Avec le réglage "Don't Force", l'Helix Rack respecte le réglage de la commande de volume de la Variax.
	4 Variax Tone Knob	Régle à distance la tonalité de la Variax. Avec le réglage "Don't Force", l'Helix Rack respecte le réglage de la commande de tonalité de la Variax.
	5 Variax Lock Control	Avec le réglage "Unlocked", les commandes de tonalité et de volume ainsi que le sélecteur de la Variax restent actifs. Sinon, ces contrôleurs ne changent plus le son de la Variax. Actionnez la commande de sélection de modèle de la Variax pour rétablier le réglage "Unlocked".
	6 Variax Tuning	Avec le réglage "Don't Force", l'Helix Rack respecte l'accordance en vigueur de la Variax. Avec le réglage "Custom", l'Helix Rack change l'accordance en fonction des réglages de la page 3.

Page Commande Parametre Description

3	1 Variax String 6	Déterminé le nombre de demi-tons transposant la hauteur de la corde sélectionnée vers le haut ou le bas. Les noms de note affichés se basent sur l'accordance standard de la guitare (mi, la, ré, sol, si, mi) avec la=440Hz.
	2 Variax String 5
	3 Variax String 4
	4 Variax String 3
	5 Variax String 2
	6 Variax String 1

Page Commande Parametre Description

4	1 String Level 6
	2 String Level 5
	3 String Level 4
	4 String Level 3
	5 String Level 2
	6 String Level 1

Output

Chaque preset peut containir jusqu'à 4 blocs Output (un ou deux par chaîne).

Multi Les sorties 1 / 4^* XLR, DIGITAL et USB 1/2 sont actives. En regle generale, seLECTIONnee "Multi".

Path 2A, Les sorties n'apparaissent que pour la chaine 1 et permettent d'acheminer 2B, 2A+B la chaine 1 vers la chaine 2.

1/4" 1/4" OUT uniquement.

Send 1/2, Send 1/2 et 3/4 peuvent servir de blocs de sortie supplémentaires.
Send 3/4

Digital Sélectionné le type de sortie numérique (S/PDIF ou AES/EBU), le niveau de sortie numérique et la fréquence d'échantillonnage sous "Global Settings > Ins/Outs". Les réglages "Global Ins/Outs" ne sont pas nécessaires pour L6 LINK; voyagez aussi "L6 LINK - Options pour amplis Powercab Plus et DT25/50" à la p. 28.

USB 1/2, USB 3/4, USB 5/6 USB 1/2, 3/4 et 5/6 peuvent servir de sorties supplémentaires pour envoyer des signaux à un ordinateur, un iPad ou un iPhone (avec kit de connexion optionnel Apple pour apparèil photo). USB 7 et 8 seront aux applications de réamplication ("re-amp") et ne sont pas disponibles en tant que blocs de sortie. Pour en savoir plus, voyagez "Audio USB".

Tous les blocs de sortie affichent les commandes 1 (Pan) et 2 (Level) ainsi que les vumêtes de sortie (voyez "Indicateurs de niveau des blocs et vumêtes" à la p. 44):

RACCOURCI: Appuyez sur la commande 1 (Pan) pour ramener "Pan" au centre. Appuyez sur la commande 2 (Level) pour ramener "Level" au niveau nominal ("0.0dB").

ASTUCE: Reglez le niveau global de la chaine avec la commande 2 (Level). Vous assurez ainsi la cohérence du volume pour tous vossons (presets).

L6 LINK - Options pour amplis Powercab Plus et DT25/50

Alternativement, la prise numérique XLR peut servir de sortie L6 LINK pouvant être branchée à l'entrée L6 LINK d'un ou deux systèmes de haut-parleurs actifs de guitare. Line 6 Powercab Plus ou d'amplis DT25/50. Les apparilés récepteurs sont branchés en série (avec un cable XLR 110Ω recommendé pour les connexions L6 LINK). Si vous utilise des Powercab Plus ou DT25/50, le signal stéreo est divisé intelligément: le premier dispositif restitue le canal gauche et le deuxième le canal droit. Si vous ne branchez qu'un Powercab ou DT, le signal de sortie de l'Helix Rack est transmis en mono, L6 LINK permet également à l'Helix Rack de piloter les dispositifs branchés à distance, au niveau global ou par preset!

Les paramètres de bloc Output de type Multi ou Digital pour Powercab et DT25/50 sont disponibles aux pages 2-5 et permettant de personnelier les réglages de votre ou vos dispositifs à partir de l'Helix Rack. (Voyez aussi les Manuels de pilotype des Powercab Plus et DT25/50.)

REMARQUE: Il faut la version 2.00 ou plus recente du système du Powercab Plus et du DT25/50 pour bénéficier de L6 LINK.

Bloc Output - Paramétres Powercab

Page	Commande	Paramètre Description
2	1	Powercab Remote
	2	Powercab Mode
	3	Flat Voicing
	4	Speaker Select
	5	Speaker Type
	6	Speaker DI mic
	1	Speaker Mic Dist
	2	Speaker User IR
	3	Speaker Low Cut
	4	Speaker Hi Cut
	5	Speaker Level
	6	Speaker Color

Bloc Output - Paramétres DT25/50

Bloc Output - Paramètres DT25/50 Remote
Page	Commande	Paramètre Description
4	1	Determine le comportement de tous les réglages des pages 4-5 envoyés au(x) DT25/50 connecté(s):Off - Aucun réglage DT Remote n'est envoyé.Preset - Tous les réglages DT Remote sont sauvégar-dés dans le preset en vigueur et transmis lors de la sélection du preset.Global - Tous les réglages DT Remote sont transmis mais ne changent pas lors de la sélection d'un autre preset sur l'Helix Rack.
	2 DT Select	Determine le DT à piloter: DT1, DT2 ou les deux à la fois (1+2 Link). (Notez que les réglages DT des pages 4-5 refletent l'options可以选择 ici.
	3 DT Channel	Avec le réglage A (Helix Rack), le ou les DT SéLECTIONN(ont) Chan. A avec préampli coupé, ce qui permet d'utiliser le signal de l'Helix Rack. Avec le réglage B (DT Pre), le DT SéLECTIONne Chan. B avec préampli interne activé.
	4 DT Topology	Determine la topologie de la boucle de rétroaction négative: I-IV.
	5 DT Power Amp	Sélectionne le mode d'ampli de puissance: Class A ou Class AB.
	6 DT Tube Config	Sélectionne la configuration des lampes de puissance du DT: triode ou pentode.
5	1 DT Reverb	Determine l'état activé/coupé de la réverbération intégrée de l'ampli DT.
	2 DT Rev Mix	Determine le mix entre le signal sec et le signal d'effet de la reverb: 0-100%.
	3 DT 12AX7 Boost	(DT50 uniquement) Désigner l'état activé/coupé du booster 12AX7 de l'ampli DT. Disponible quand le mode DT50 Low Volume est coupé.
	4 DT Feedback Cap	(DT50 uniquement) Désigner le type de condensateur de rétroaction du DT: X (Tight) ou Y (Smooth).
	5 DT B+ Voltage	(DT50 uniquement) Désigner le niveau de tension de l'inverseur de phase B+: Low ou High.

ASTUCES: Comme n'importe quel paramètre Amp, Cab ou effet, les paramétres Powercab et DT Remote peuvent être rapidement assignés à des commutateurs au pied ou des snapshots.

Avec L6 Link Out, les modules Preamp de l'Holix Rack constituent un moyen choix que les modules Amp ou Amp+Cab. Ceia vous permet de bénéficier de l'ampi de puissance et des options d'encéntes offertes par le Powercab ou DT.

Les utilisateurs de Powercab Plus peuvent aussi exploiter les réponses impulsionnelles et l'effect de réverberation du Powercab, et éviter ainsi d'utiliser des blocs IR ou Reverb dans leurs presets Helix Rack.

L'Helix Rack peut aussi piloter à distance des paramétres de votre ampli DT (selection de canal, topologie de l'ampli de puissance, réverb etc.). Branchez un cable MIDI de la prise MIDI OUT de l'Helix Rack à la prise MIDI IN de l'ampli DT et utilisez le "Command Center" de l'Helix Rack pour configurer les commandes MIDI voulues pour un preset.

Commencze par charger le presetTEMPLATES > DT25-DT50 Remote. Il a plusieurs commandes DT déjà assignées aux commutateurs de l'Helix Rack, Vous pouvez évidemment changer ces assignations, creer vos propres séries de commandes de contrôle et les sauvogérer dans vos prêts. Le Guide d'équipelement MIDI (MIDI Implementation Guide) du DT propose une liste complètes des commandes MIDI reconnues.

Effets

De nombreux effets de l'Helix Rack sont disponibles en version mono ou stéreo. Le nom de modulo des effets stéreo est suivi du symbole ^ Helix Rack propose également des effets issus de grands classiques comme les pèdales Line 6 DL4TM, DM4TM, MM4TM et FM4TM ainsi que les processeurs M13°, M9° et M5°. Isis apparaissent dans la sous-catégorie Legacy (voyez aussi "Agencement des blocs et image stéreo" à la p.24).

Selectionnez un bloc d'effet et tournez le joystick pour changer de catégorie ou appuyez sur le joystick pour afficher le menu de modalles.

ASTUCE: La catégorie Favorites qui appraiat au début du menu de modélies est initialement vide et attend vos modéles favoris. Voyez page 19.

Modèles Distortion

Modèle	Sous-catégories	Base sur*
Kinky Boost Mono, stéreo Xotic		® EP Booster
Deranged Master Mono, stéreo Dallas Rangemaster Treble Booster
Minotaur Mono, stéreo Klon	® Centaur
Teemah! Mono, stéreo Paul Cochrane Timmy		® Overdrive
Heir Apparent Mono, stéreo Analogman Prince of Tone
Tone Sovereign Mono, stéreo Analogman King of Tone
Alpaca Rogue Mono, stéreo Way Huge	® Red Llama (modifié)
Compulsive Drive Mono, stéreo Fulltone	® OCD
Dhyana Drive Mono, stéreo Hermida Zendrive
Horizon Drive Mono, stéreo Horizon Precision Drive
Valve Driver	Mono, stéreo Chandler Tube Driver
Top Secret OD Mono, stéreo DOD	® OD-250
Scream 808	Mono, stéreo Ibanez	® TS808 Tube Screamer®
Hedgehog D9 Mono, stéreo MAXON	® SD9 Sonic Distortion
Stupor OD	Mono, stéreo BOSS	® SD-1 Overdrive
Deez One Vintage Mono, stéreo BOSS DS-1 Distortion (Made in Japan)
Deez One Mod	Mono, stéreo BOSS DS-1 Distortion (version Keeley)
Vermin Dist	Mono, stéreo Pro Co RAT

Modèles Distortion

Modèle	Sous-catégories	Base sur*
KWB	Mono, stéreo	Benadrian Kowloon Walled Bunny Distortion
Legendary Drive	Mono, stéreo Carvin	® VLD1 Legacy Drive (Hi Gain)
Swedish Chainsaw	Mono, stéreo	BOSS HM-2 Heavy Metal Distortion (MIJ)
Arbitrator Fuzz	Mono, stéreo Arbiter	® Fuzz Face®
Pocket Fuzz	Mono, stéreo Jordan Boss Tone Fuzz
Bighorn Fuzz Mono, stéreo	°73 Electro-Harmonix® Ram's Head Big Muff Pi
Triangle Fuzz Mono, stéreo Electro-Harmonix Big Muff Pi
Ballistic Fuzz	Mono, stéreo Euthymia ICBM Fuzz
Industrial Fuzz Mono, stéreo Z.Vex Fuzz Factory
Tycoctavia Fuzz	Mono, stéreo Tycobrahe	® Octavia
Wringer Fuzz	Mono, stéreo BOSS FZ-2 (version Garbage)
Thrifter Fuzz	Mono, stéreo Création Line 6
Xenomorph Fuzz	Mono, stéreo Subdecay Harmonic Antagonizer
Megaphone	Mono, stéreo Megaphone
Bitcrusher	Mono, stéreo Création Line 6
Ampeg Scrambler	Mono, stéreo Ampeg	® Scrambler Bass Overdrive
ZeroAmp Bass DI	Mono, stéreo Tech 21	® SansAmp Bass Driver DI V1
Obsidian 7000	Mono, stéreo	Darkglass® Electronics Microtubes® B7K Ultra
Clawthorn Drive	Mono, stéreo Wounded Paw Battering Ram
Tube Drive	Legacy Chandler Tube Driver
Screamer	Legacy Ibanez Tube Screamer
Overdrive	Legacy DOD Overdrive/Preamp 250
Classic Dist	Legacy ProCo RAT
Heavy Dist	Legacy BOSS Metal Zone
Colordrive	Legacy Colorsound	® Overdriver
Buzz Saw	Legacy Maestro	® Fuzz Tone
Facial Fuzz	Legacy Arbiter Fuzz Face
Jumbo Fuzz	Legacy Vox	® Tone Bender
Fuzz Pi	Legacy Electro-Harmonix Big Muff Pi
Jet Fuzz	Legacy Roland	® Jet Phaser

y t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Modèles Distortion

Modèle Sous-catégories Base sur*

L6 Drive Legacy Colorsound Overdriver (modifie)

Modèle Sous-catégories Base sur*

Deluxe Comp Mono, stéreo Creation Line 6

Red Squeeze Mono, stéreo MXR Dyna Comp

Kinky Comp Mono, stereo Xotic SP Compressor

Rochester Comp Mono, stéreo Ashly CLX-52 (avec le concours de B. Sheehan)

LA Studio Comp Mono, stéreo Teletronix LA-2A

3-Band Comp Mono, stéreo Création Line 6

Noise Gate Mono, stéreO Creation Line 6

Blue Comp Treb Legacy BOSS CS-1 (commutateur Treble activé)

ASTUCE: Les modeles Dynamics - Compressor et Gate affient un vumètre de réduction de gain; voyagez page 44.

Modèles EQ

Modèle Sous-catégories Base sur*

Simple EQ Mono, stéreo Creation Line 6

10 Band Graphic Mono, stéreo Egaliseur graphique MXR à 10 bandes

Cali Q Graphic Mono, stereo Egaliseur graphique du MESA/Boogie Mark IV

Acoustic Sim Mono, stéreo Creation Line 6

Modèle Modulation

Modèle	Sous-catégories	Base sur*
Optical Trem	Mono, stéreo	Circuit trémolo optique Fender®
60s Bias Trem	Mono, stéreo	Vox AC-15 Tremolo
Tremolo/Autopan	Mono, stéreo	BOSS PN-2
Harmonic Tremolo	Mono, stéreo	Création Line 6
Bleat Chop Trem	Mono, stéreo	Lightfoot Labs Goatkeeper
Script Mod Phase	Mono, stéreo	MXR Phase 90
Pebble Phaser	Mono, stéreo	Electro-Harmonix Small Stone
Ubiquitous Vibe	Mono, stéreo	Shin-ei Uni-Vibe®
Deluxe Phaser	Mono, stéreo	Création Line 6
Gray Flanger	Mono, stéreo	MXR 117 Flanger
Harmonic Flanger	Mono, stéreo	A/DA Flanger
Courtesan Flange	Mono, stéreo	Electro-Harmonix Deluxe EM
Dynamix Flanger	Mono, stéreo	Création Line 6
Chorus	Mono, stéreo	Création Line 6
70s Chorus	Mono, stéreo	BOSS CE-1
PlastiChorus	Mono, stéreo	Arion SCH-Z chorus modifié
Trinity Chorus Stéreo		Cytronics Tri-Stereo Chorus
Bubble Vibrato	Mono, stéreo	BOSS VB-2 Vibrato
Vibe Rotary Stéreo		Fender Vibratone
122 Rotary	Stéreo	Leslie® 122
145 Rotary	Stéreo	Leslie 145

Voyez "Marcues commerciales enregistrées aux Etats-Unis" à la p. 46. Tous les noms de produits mentionnés dans ce document sont des marques commerciales de leurs défenteurs respectifs et ni Yamaha Guitar Groupe ni Line 6 ne sont'affils ou associés avec eux. Ces marques commerciales servent exclusivement a identilier des produits dont lessons ont ete études par Line 6 lors du développement de ses modeles de sons.

Modèle	Sous-catégories	Base sur*
Double Take Mono, stéreo Création Line 6
Poly Detune1	Mono Création Line 6
AM Ring Mod Mono, stéreo Création Line 6
Pitch Ring Mod Stéreo Création Line 6
Pattern Tremolo Legacy Création Line 6
Panner Legacy Création Line 6
Bias Tremolo Legacy 1960 Vox AC-15 Tremolo
Opto Tremolo Legacy 1964 Fender Deluxe Reverb
Script Phase Legacy MXR Phase 90 (avec logo cursif)
Panned Phaser Legacy Ibanez Flying Pan
Barberpole Legacy Création Line 6
Dual Phaser Legacy Mu-Tron		Bi-Phase
U-Vibe	Legacy Shin-ei Uni-Vibe
Phaser	Legacy MXR Phase 90
Pitch Vibrato	Legacy BOSS VB-2
Dimension	Legacy Roland Dimension D
Analog Chorus	Legacy BOSS CE-1
Tri Chorus	Legacy Dytronics Tri-Stereo Chorus
Analog Flanger Legacy MXR Flanger
Jet Flanger	Legacy A/DA Flanger
AC Flanger Legacy MXR Flanger
80A Flanger	Legacy A/DA Flanger
Frequency Shift	Legacy Création Line 6
Ring Modulator	Legacy Création Line 6
Rotary Drum Legacy Fender Vibratone
Rotary Drum/Horn	Legacy Leslie 145

Modèle	Sous-catégories	Base sur*
Simple Delay Mono, stéRéo	Création Line 6
Mod/Chorus Echo	Mono, stéRéo	Création Line 6
Dual Delay	StéRéo Création Line 6
Multitap 4	StéRéo Création Line 6
Multitap 6	StéRéo Création Line 6
Ping Pong	StéRéo Création Line 6
Sweep Echo	Mono, stéRéo	Création Line 6
Ducked Delay	Mono, stéRéo	TC Electronic2: 2290
Reverse Delay Mono, stéRéo Création Line 6
Vintage Digital	Mono, stéRéo	Création Line 6
Vintage Swell	Mono, stéRéo	Création Line 6
Pitch Echo	Mono, stéRéo	Création Line 6
Transistor Tape	Mono, stéRéo	Maestro Echoplex EP-3
Cosmos Echo	Mono, stéRéo	Roland RE-201 Space Echo
Harmony Delay	StéRéo Création Line 6
Bucket Brigade	Mono, stéRéo	BOSS DM-2
Adriatic Delay	Mono, stéRéo BOSS DM-2 avec modif. d'Adrian
Adriatic Swell	Mono, stéRéo	Création Line 6
Elephant Man	Mono, stéRéo	Electro-Harmonix Deluxe Memory Man
Multi Pass	Mono, stéRéo	Création Line 6
Poly Sustain†	Mono Création Line 6
Glitch Delay	Mono, stéRéo	Création Line 6
Ping Pong	Legacy Création Line 6
Dynamic	Legacy TC Electronic 2290
Stereo	Legacy Création Line 6
Digital	Legacy Création Line 6
Dig w/Mod	Legacy Création Line 6
Reverse	Legacy Création Line 6
Lo Res	Legacy Création Line 6

Voyez "Marques commerciales enregistrées aux Etats-Unis" à la p. 46. Tous les noms de produits mentionnés dans ce document sont des marques commerciales de leurs détenteurs respectifs et ni Yamaha Guitar Group n Line 6 ne sont affliés ou associés avec eux. Ces marques commerciales servent exclusivement a identifier des produits dont lessons ont ete estudied par Line 6 lors du développement de ses miodeles de sons.
+ Ces moles Poly Dutme et Poly Sustain explont des decalages de haiteur polyphoniques et font une utilisation tres Intensive des processurs DSP cachun pouvant utilise jusqu'a loitie des rasaes DSP d'un preset!

Modèle's Delay

Modèle Sous-catégories Base sur

Tube Echo Legacy Maestro Echoplex EP-1

Tape Echo Legacy Maestro Echoplex EP-3

Modèle Sous-catégorie Base sur*

Glitz Mono, stéreo Creation Line 6

Ganymede Mono, stéreo Creation Line 6

Searchlights Mono, stéreo Création Line 6

Plateaux Mono, stéreo Creation Line 6

Double Tank Mono, stéreo Création Line 6

Modèle Sous-catégories Base sur*

Pitch Wham Mono, stereo DigitechWhammy

Twin Harmony Mono, stéreo Eventide H3000

Synth String Legacy Synthe de guitare Roland GR700

Modèle Sous-catégories Base sur*

Mutant Filter Mono, stereo Musitronics Mu-Tron III

Mystery Filter Mono, stéreO Kong A3

Autofilter Mono, stéreo Creation Line 6

Asheville Pattn Mono, stereo Filtre MoogMoogerfoogerMF-105M MuRF

Voyez "Marques commerciales enregistrées aux États-Unis" à la p. 46. tous les norms de produits mentionnées dans ce document sont des marques commerciales de leurs détenteurs respectifs et ni Yamaha Guitar Group n Line 6 ne sont'affés ou associés avec eux. Ces marques commerciales servent exclusivement à identifier des produits dont lessons ont été étudiées par Line 6 lors du développement de ses modélles de sons.

1 Ces modles Pich/Synth explont des decalages de hauteur polyphoniques et font une utilisation tres intensive des proceseurs DSP pouvant after pour chacun d'eux jusqu'a la mote de la puissance de calcul disponden la chine 1 ou 2

a dappuyr sur BYPASS pour les activer.

Modèles Filter

Modèle	Sous-catégories	Base sur*
Seeker Legacy Z Vex Seek Wah
Obi Wah Legacy VCF S&H Oberheim		®
Tron Up Legacy Musitronics Mu-Tron III (position haute)
Tron Down Legacy Musitronics Mu-Tron III (position bajo)
Throbber Legacy Electrix		® Filter Factory
Slow Filter Legacy Création Line 6
Spin Cycle Legacy Wah/Anti-Wah de Craig Anderton
Comet Trails Legacy Création Line 6

Modèles Wah

Modèle	Sous-catégories	Base sur*
UK Wah 846 Mono, stéreo Vox V846
Teardrop 310 Mono, stéreo Dunlop	® Cry Baby® Fasel module 310
Fassel Mono, stéreo Dunlop Cry Baby Super
Weeper Mono, stéreo Arbiter Cry Baby		®
Chrome	Mono, stéreo Vox V847
Chrome Custom	Mono, stéreo Vox V847 modifié
Throaty	Mono, stéreo RMC	® Real McCoy 1
Vetta Wah	Mono, stéreo Création Line 6
Colorful	Mono, stéreo Colorsound Wah-fuzz
Conductor	Mono, stéreo Maestro Boomerang

Modèlees Volume/Pan

Modèle	Sous-catégories	Base sur*
Volume Pedal	Mono, sté reproduction	Création Line 6
Gain	Mono, sté reproduction	Création Line 6
Pan	Sté reproduction	Création Line 6
Stereo Width Sté reproduction		Création Line 6
Stereo Imager	Sté reproduction	Création Line 6

Paramètres d'effets généraux

Paramètre	Description
Drive Règle le niveau d'overdrive, de distorsion ou de fuzz.
Bass	Règle le niveau du grave.
Mid	Règle le niveau du Médium.
Treble	Règle le niveau de l'aigu.
Speed	Règle la vitesse de l'effet (plus le réglage est élevé, plus la vitesse est grande). Appuyez sur la commande pour altermer entre des Hz et des valeurs de note. Une valeur en Hz déterminée la vitesse de modulation en cycles par seconde. Une valeur de note déterminée la vitesse en fonction du tempo en vigueur. Tous les paramétres "Speed" ne peuvent pas nécessairement être synchronisés avec le tempo. (Notez qu'une seule pression sur TAP initiaise les effets basés sur LFO, comme les trémolos et les haut-parleurs rotatifs.)
Rate	Règle la vitesse de l'effet (plus le réglage est élevé, plus la vitesse est grande). Appuyez sur la commande pour altermer entre des valeurs numériques et des valeurs de notes. Tous les paramétres "Rate" ne peuvent pas nécessairement être synchronisés avec le tempo car certains ne sont pas linéaires ou interactifs. (Notez qu'une seule pression sur TAP initiaise les effets basés sur LFO, comme les trémolos et les haut-parleurs rotatifs.)
Time	Règle le temps de retard (plus la valeur est élevée, plus le retard est important). Appuyez sur la commande pour altermer entre des ms et des valeurs de notes (ms= millisecondnes). Une valeur de note produit un réglage basé sur le tempo en vigueur. Si vous sélectionnez une valeur de note, ce réglage est conservé quand vous changez de modèle.
Depth	Règle l'intensité de la modulation. Des réglages plus élevés produits un résultat plus extréme (pitch bend etc. selon l'effect).
Feedback	Règle le niveau du signal traité réinjecté à l'entrée de l'effect. Des réglages écèves peuvent générer des textures impressionnantes.
Decay	Déterminé le sustain de l'effect de réverbération.
Predelay	Déterminé le retard avant que la réverbération ne soit audible.
Scale	Avec des delays stéro, le paramètre "Scale" permet de décaler proportionnellement les répetitions des canaux gauche et droit. Le canal gauche suit le réglage "Time" tandis que les répetitions du canal droit se font selon un rythme équivalent à un pourcentage derhyme du canal gauche. Exemple: si le paramètre "Time" du delay est régèle sur 1 seconde et le paramètre "Scale" sur 75%, les répetitions du canal gauche se font à intervalles d'1 seconde et celles du canal droit à intervalles de 750 millisecondnes (ms).

Voyez "Marques commerciales enregistrées aux Etats-Unis" à p. 46. Tous les noms de produits mentionnés dans ce document sont des marques commerciales de leurs détenteurs respectifs et ni Yamaha Guitar Group n Line 6 ne sont'affliés ou associés avec eux. Ces marques commerciales servent exclusivement a identifier des produits dont lessons ont ete étudiedes par Line 6 lors du développement de ses modeles de sons.

Parametre Description

Spread	"Spread" varie légèrement selon les effets delay stéreo. Pour la plupart des delays, il déterminée l'amplitude des répétitions entre la gauche et la droite. Avec Ping Pong Delay, par exemple, "0" est au centre (mono) tandis que "10" constitue l'écartement gauche/droite le plus large pour les répétitions.Pour les delays stéreo modulés, "Spread" affecte le comportement de modulation stéreo des LFO (oscillateurs basse fréquence). Avec le réglage "0", les LFO sont synchrones. Avec le réglage "10", les deux LFO sont décalés de 180°: quand un canal est modulé vers le haut, l'autre est modulé vers le bas.
Headroom	Certaines pédales de modulation et de delay ont un son un peu "cras-seux" quand elles se trouvent après un ampli à gain élevé. Des valeurs négatives accentuent ce phénomène tandis que des valeurs positives l'attenuent. A "0dB", le modele se comporte comme la pédale originale.
Low Cut	Filtre une partie des basses (ou hautes) fréquences du bloc pour rendre le son moins bourdonnant (ou moins strident).
High Cut
Mix	Mixe le signal d'entrée et le signal d'effet. "0%" signifie que l'effect est contourné. "100%" envoie tout le signal à l'effet (il n'y a plus de signal sec).
Level	Règle le niveau de sortie global du bloc d'effet. NeCHOISSEZ pas un niveau trop élevé pour plusieurs blocs car cela provoquerait une saturation numérique. Voyez aussi "Indicateurs de niveau des blocs et vumêtres". Pour la plupart des blocs, il vaut mischief le liaisser sur "0.0dB". Si la commande de niveau de la pédale originale ne produit pas de valeurs en dB, vous pouvez utiliser 0.0-10.
Trails	Trails coupé: Lors de la déactivation du bloc, le delay ou la réverbération s'arrête instantanément. Trails activé: Lors de la déactivation du bloc ou de la sélection d'un autre snapshot, le delay ou la réverbération s'estompe naturellement.

Amp+Cab

Avec blocs Amp+Cab, il suffit de selectionner un modele Amp pour que le modele Cab correspondant soit automatiquement charge.

Pour changer le modele d'ampli d'un bloc Amp+Cab, appuyez sur < PAGE jusqu'à ce que I'icone d'ampli soit affichee en blanc puis tournez le joystick. Pour changer le modele d'enceinte (Cab), appuyez sur PAGE > jusqu'à ce que I'icone de haut-parleur soit affichee en blanc puis tournez le joystick.

La première page de paramétres Amp+Cab correspond aux commandes que vous auriez en façade d'un ampli réel:

RACCOURCI: Appuyez sur pubur selectionner plus rapidement le bloc Amp+Cab, Amp ou Preamp afin de regler ses parametres (GAIN, BASS, MID, TREBLE etc.). Si un preset content plusieurs blocs de ce type, appuyez plusieurs fois sur pubur selectionner successivement toutes les possibilities.

Modèle	Sous-catégories	Base sur*
WhoWatt 100 Guitar Hiwatt		® DR-103 Brill
Soup Pro	Guitar Supro	® S6616
Stone Age 185	Guitar Gibson	® EH-185
Voltage Queen	Guitar Victoria Vintage Queen
Tweed Blues Nrm	Guitar Fender Bassman	® (canal normal)
Tweed Blues Brt	Guitar Fender Bassman (canal brilliant)
Fullerton Nrm	Guitar	Fender 5C3 Tweed Deluxe (canal normal)
Fullerton Brt	Guitar	Fender 5C3 Tweed Deluxe (canal brilliant)
Fullerton Jump	Guitar	Fender 5C3 Tweed Deluxe (aux canaux "pontés")

Voyez "Marques commerciales enregistrées aux Etats-Unis" à la p. 46. Tous les noms de produits mentionnés dans ce document sont des marques commerciales de leurs détenteurs respectifs et ni Yamaha Guitar Group ni Line 6 ne sont'affils ou associés avec eux. Ces marques commerciales servent exclusivement a identilier des produits dont lessons ont ete études par Line 6 lors du développement de ses modeles de sons.

Modèle	Sous-catégories	Base sur*
Grammatico Nrm	Guitar Grammatico LaGrange (canal normal)
Grammatico Brt	Guitar Grammatico LaGrange (canal brilliant)
Grammatico Jump	Guitar Grammatico LaGrange (aux canaux "pontés")
US Small Tweed	Guitar Fender Champion	*
US Princess	Guitar Fender Princeton Reverb	*
US Deluxe	Nrm Guitar Fender Deluxe Reverb (canal normal)
US Deluxe Vib	Guitar Fender Deluxe Reverb (canal vibrato)
US Double Nrm	Guitar Fender Twin Reverb	* (canal normal)
US Double Vib	Guitar Fender Twin Reverb (canal vibrato)
Mail Order Twin	Guitar Silvertone	1484
Divided Duo	Guitar ÷13 JRT 9/15
Interstate Zed	Guitar Dr Z	* Route 66
Derailed Ingrid	Guitar Trainwreck	* Circuits Express
Jazz Rivet	120	Jazz Chorus
Essex A15	Guitar Vox AC-15
Essex A30	Guitar Vox AC-30 avec Top Boost
A30 Fawn	NrmGuitar Vox AC-30 Fawn (canal normal)
A30 Fawn Brt	Guitar Vox AC-30 Fawn (canal brilliant)
Matchstick Ch1	Guitar Matchless	DC30 (canal 1)
Matchstick Ch2	Guitar Matchless DC30 (canal 2)
Matchstick Jump	Guitar Matchless DC30 (ponté)
Mandarin 80	Guitar Orange	* OR80
Brit J45 Nrm	Guitar Marshall	* JTM-45 (canal normal)
Brit J45 Brt	Guitar Marshall JTM-45 (canal brilliant)
Brit Trem Nrm	Guitar Marshall JTM-50 (canal normal)
Brit Trem Brt	Guitar Marshall JTM-50 (canal brilliant)
Brit Trem Jump	Guitar Marshall JTM-50 (ponté)
Brit Plexi Nrm	Guitar Marshall Super Lead 100 (canal normal)
Brit Plexi Brt	Guitar Marshall Super Lead 100 (canal brilliant)
Brit Plexi Jump	Guitar Marshall Super Lead 100 (ponté)

Voyez "Marques commerciales eneglsteres aux Etats-Unis" a la p. 46. Tous les nom de produits mentionnés dans ce document sont des marques commerciales de leurs detenteurs respectifs et ni Yamaha Guitar Group n Line 6 n sont afflied ou associe avec eux. Ces marques commerciales servent exclusivement a identilier des produits dont les sons ont et eeludies par Line 6 lors du devellopement de ses modeles desons.

Modèle	Sous-catégories	Base sur*
Line 6 Litigator	Guitar Création Line 6
Line 6 Badonk	Guitar Création Line 6
Ampeg B-15NF	Bass Ampeg B-15NF Portaflex	®
Ampeg SVT	Nrm Bass Ampeg SVT	® (canal normal)
Ampeg SVT	Brd Bass Ampeg SVT (canal brilliant)
Ampeg SVT-4 PRO	Bass Ampeg SVT	-4 PRO
Woody Blue	Bass Acoustic	360
Agua 51	Bass Aguilar	* DB51
Calli Bass	Bass MESA/Boogie M9 Carbine
Calli 400 Ch1	Bass MESA/Boogie Bass 400+ (canal 1)
Calli 400 Ch2	Bass MESA/Boogie Bass 400+ (canal 2)
G	Cougar 800 Bass Gallien-Krueger	® GK 800RB
Del Sol 300 Bass Sunn		® Coliseum 300
Busy One	Ch1 Bass Préampli Pearce BC-1 (canal 1)
Busy One	Ch2 Bass Préampli Pearce BC-1 (canal 2)
Busy One Jump	Ch1 Bass Préampli Pearce BC-1 (ponté)
Studio Tube Pre	Preamp > Mic	Prémpli de micro Requisite Y7

Les paramètres de tonalité et les paramètres d'ampli plus sophistiqués varient selon le modele d'ampli sélectionné.

Paramètres Amp généraux

Paramètre	Description
Master	Règle l'intensité de la distorsion de l'ampli de puissance. Ce paramètre affecte considérablement tous les autres paramètres de l'ampli de puissance; plus "Master" a un réglage bas, moins les autres paramètres auront d'effet.
Sag	Une valeur "Sag"asse délivre une réponse plus serrée pour la musique metal. Des valeurs plus élevées rendent le son plus dynamique avec plus de sustain - idéal pour le blues et le rock classique.
Hum	Déterminé la quantité de bourdonnement du filament et du courant alternatif interagissant avec le son. Avec des réglages élevés,ça fait peu...
Ripple

Paramètre	Description
Bias	Règle la polarisation des lampes de puissance. Avec des valeurs bassées, vous obtenez une polarisation plus "froide" de classe AB. Au maximum, vous obtenez une polarisation de classe A.
Bias X	Détermine comment les lampes des amplis de puissance réagissant quand elles sont poussées à fond. Un réglage bas géné ren un son plus serré. Un réglage élevé augmente la compression des lampes. Ce par-mêtre est très dépendant des réglages "Drive" et "Master".

Amp

Les blocs Amp sont identiques aux blocs Amp+Cab mais ne contiennent pas de modèle d'enceinte.

Preamp

Tous les modèles Amp sont également disponibles en version préampli (Preamp): cette version restitue uniquement le son du préampli (et non celui de l'ampli de puissance). Utilisé-la si vous branchez l'Helix Rack à un ampli de guitare externe (soit à un ampli traditionnel via la prise 6,3mm, soit à un Line 6 Powercab Plus, DT25 ou DT25/50 via L6 LINK).

Les blocs Preamp requiérènt moins de puissance DSP qu'un bloc Amp complet.

Voyez "Marques commerciales enregistrées aux Etats-Unis" à la p. 46. Tous les noms de produits mentionnés dans ce document sont des marques commerciales de leurs défenteurs respectifs et ni Yamaha Guitar Group n Line 6 ne sont affiers ou associés avec eux. Ces marques commerciales servent exclusivement a identilier des produits dont lessons ont ete études par Line 6 lors du développement de ses modeles de sons.

Cab

Il y a deux catégories Cab: "Single" et "Dual". Les blocs Dual Cab consommant deux fois plus de ressources DSP que les blocs Single Cab.

Pour changer le modele de la première enceinte (Cab) d'un bloc Cab > Dual, appuyez sur jusqu'à ce que l'icone de haut-parleur soit affichée en blanc puis tournez le joystick.

Modèles Cab

Modèle Sous-catégories Basé sur*
Soup Pro Ellipse Single, Dual 1 x 6x9" Supro S6616
1x8 Small Tweed Single, Dual 1x8" Fender Champ
1x10 US Princess Single, Dual 1x10" Fender Princeton Reverb
1x12 Field Coil Single, Dual 1x12" Gibson EH185
1x12 Fullerton Single, Dual 1x12" Fender 5C3 Tweed Deluxe
1x12 Grammatico Single, Dual 1x12" Grammatico LaGrange
1x12 US Deluxe Single, Dual 1x12" Fender Deluxe Oxford
1x12 US Princess Single, Dual 1x12" Fender Princeton Reverb
1x12 Celest 12H Single, Dual 1x12" ÷13 JRT 9/15 G12 H30
1x12 Blue Bell Single, Dual 1x12" Vox AC-15 Blue
1x12 Lead 80 Single, Dual 1x12" Bogner Shiva CL80
1x12 Cali IV	Single, Dual 1x12" MESA/Boogie Mk IV
1x12 Cali Ext	Single, Dual 1x12" MESA/Boogie EVM12L
2x12 Double C12N Single, Dual 2x12" Fender Twin C12N
2x12 Mail C12Q	Single, Dual 2x12" Silvertone 1484

Modèles Cab

Modèle Sous-catégories Base sur*
2x12 Interstate	Single, Dual 2x12" Dr Z	Z Best V30
2x12 Jazz Rivet	Single, Dual 2x12" Roland JC-120
2x12 Silver Bell	Single, Dual 2x12" Vox AC-30TB Silver
2x12 Blue Bell Single, Dual 2x12" Vox AC-30 Fawn Blue
2x12 Match H30	Single, Dual 1x12" Matchless DC-30 G12H30
2x12 Match G25 Single, Dual 1x12" Matchless DC-30 Greenback 25
4x10 Tweed P10R	Single, Dual	4x10" Fender Bassman P10R
4x12 WhoWatt 100	Single, Dual 4x12" Hiwatt AP Fane
4x12 Mandarin EM	Single, Dual 4x12" Orange Eminence
4x12 Greenback25	Single, Dual 4x12" Marshall Basketweave G12 M25
4x12 Greenback20	Single, Dual	4x12" Marshall Basketweave G12 M20
4x12 Blackback30	Single, Dual 4x12" Park 75 G12 H30
4x12 1960 T75 Single, Dual 4x12" Marshall 1960 AT75
4x12 Uber V30	Single, Dual 4x12" Bogner Uberkab V30
4x12 Uber T75	Single, Dual 4x12" Bogner Uberkab T75
4x12 Cali V30	Single, Dual 4x12" MESA/Boogie 4FB V30
4x12 XXL V30	Single, Dual 4x12" ENGL XXL V30
4x12 SoloLead EM	Single, Dual 4x12" Soldano
1x12 Del Sol	Single, Dual 1x12" Sunn Coliseum
1x15 Ampeg B-15 Single, Dual 1x15" Ampeg B-15
1x18 Del Sol	Single, Dual 1x18" Sunn Coliseum
1x18 Woody Blue	Single, Dual 1x18" Acoustic 360
2x15 Brute	Single, Dual 2x15" MESA/Boogie 2x15 EV
4x10 Ampeg HLF	Single, Dual 4x10" Ampeg SVT 410HLF
6x10 Cali Power Single, Dual 6x10" MESA/Boogie Power House
8x10 Ampeg SVT E	Single, Dual 8x10" Ampeg SVT

Voye 14.

Modèle Base sur*
57 Dynamic Shure	® SM57
409 Dynamic Sennheiser	® MD 409
421 Dynamic Sennheiser MD 421-U
30 Dynamic Heil Sound	® PR 30
20 Dynamic Electro-Voice	® RE20
121 Ribbon Royer	® R-121
160 Ribbon Beyerdynamic	® M 160
4038 Ribbon Coles 4038
414 Cond AKG	* C414 TLII
84 Cond Neumann	® KM84
67 Cond Neumann U67
87 Cond Neumann U87
47 Cond Neumann U47
112 Dynamic AKG D112
12 Dynamic AKG D12
7 Dynamic Shure SM7

Réglages 'Cab'

Paramètre Description
Mic Sélectionne un des 16 modèles de micro.
Distance	Déterminé la distance (2,5-30cm) entre le micro et la grille du haut- parleur.
Low Cut	Filtre une partie des basses (ou hautes) fréquences de l'enceinte pour rendre le son moins bourdonnant (ou moins strident).
High Cut
EarlyReflic	Régle le niveau des premières réflexions. Un réglage plus élevé ajoute plus de réflexions à votre son d'ampli.
Level Régle le niveau de sortie global du modele d'enceinte.

Réponse impulsionnelle

Les réponses impulsionnelles sont des fonctions mathématiques qui représentent des mesures sonores de systèmes audio spécifiques (pour l'Helix Rack, il s'agit de combinaisons d'enceintes et de micros). L'Helix Rack peut sauvegarder jusqu'à 128 réponses impulsionnelles personalisées ou de hierces parties.

ASTUCE: Vous pouvez obtenir un pack gratuite de réponses impulsionnelles sur le site [line6.com/allure] ou découvert un nombre toujours plus impressionant de presets Holix Rack et de réponses impulsionnelles originales sur Line 6 Marketplace.

Formats IR

Tous les apparèils de la famille Helix Rack et le plug-in Helix Native reconnaissent les formats de filchier IR suivants.

• Helix Rack Impulse Response (.hir) - Format de fjichier de réponses impulsionnelles (IR) Line 6. Tous les fjichiers IR achetés sur Line 6 Marketplace ont ce format; voyagez "Marketplace" à la p. 6.
• WAV (.wav) - La plupart des produits et vendeurs d'IR proposent leur filchier en format .wav. Il est possible d'importer un filchier IR .wav mono ou stéroye, quelles que soient la résolution en bits, la longueur et la fréquence d'échantillonage. Lors de l'importation, les filchiers IR .wav sont automatiquement convertis en filchiers d'une fréquence d'échantillonnage de 48kHz, 32 bits, mono et d'une longueur de 2048 échantillons pour l'Helix Rack. Sous les Préférences de l'appli HX Edit, vous pouvez déterminer les réglages d'importation de filchiers IR WAV stéroye; vous pouce importer les données du canal gauche ou droit, voir un mix des deux canaux, dans l'IR (mono).

Charger des réponses impulsionnelles dans l'Helix Rack

Pour charges des fichiers IR dans l'Helix Rack, il faut se connecter à l'application HX Edit tournant sur ordinateur Mac ou Windows. L'application HX Edit peut être téléchargeé notamment du site line6.com/software.

1. Branchez l'Helix Rack à un port USB de l'ordinateur et ouvre l'application HX Edit.

Voyez "Marcques commerciales enregistrées aux Etats-Unis" à la p. 46. Tous les noms de produits mentionnés dans ce document sont des marques commerciales de leurs détenteurs respectifs et ni Yamaha Guitar Group n Line 8 ne sont affiers ou associés avec eux. Ces marques commerciales servent exclusivement a identilier des produits dont lessons ont ete études par Line 6 lors du développement de ses modeles de sons.

1. Cliques sur l'onglet [IR].

1. Faites glisser un ou plusieurs fichiers IR du bureau ou d'une fenetre du Finder directement dans la liste "Impulses" de l'application HX Edit (ou utilisez la commande HX Edit IR - Import).

L'appli HX Edit met automatiquement à jour la liste des réponses impulsionnelles (IR) de l'Helix Rack. L'Helix Rack peut saugevarder jusqu'à 128 réponses impulsionnelles.

Charger une réponse impulsionnelle dans un bloc IR

Quand vous ave importe des fichiers IR dans l'Helix Rack (voyez la section precedente), vous pouce les utiliser en ajoutant un ou plusieurs blocs IR à votre preset. Il vaut mistrux utiliser un bloc Amp avant un bloc IR (plutôt qu'un bloc Amp+Cab).

1. Actionnez le joystick pourCHOISIR un emplacement de bloc vide juste a droite du bloc Amp dans la chaine du signal.
2. Appuyez sur le joystick et tournez-le pour selectionner la catégorie Impulse Response.
3. Pressez le joystick pour selectionner Mono et pressez-le à nouveau pour selectionner 1024-sample IR.

REMARQUE: Vous pouvez désirir une réponse impulsionnelle haute fidélité à 2048 échantillons (une chaine ne peut pas contérer plus d'un bloc IR de 2048 échantillons ou deux blocs IR de 1024 échantillants).

1. Toumez la commande 1 (IR Select) pour désir l'index IR (1~128) afin de cibler le fichier IR voulu dans votre bibliothèque.

Utilisez les commandes 2-5 pour affiner les réglages IR; voyage ci-dessous.

ASTUCE: Vous pouvez creer une assignation Snapshot (voyez "Utiliser des snapshots" à la p. 49) pour le paramètre IR Select qui vous permet de changer de reponse impulsionnelle au sein du bloc par snapshot!

Paramètres de réponse impulsionnelle

Commande Paramètre Description
1 IR Select	Sélectionne une des 128 mémoires IR. Si cette mémoire content une ↔réponse impulsionnelle, son nom est affché; sinon “<EMPTY>” apparaît.
2 Low Cut	Filtre une partie des bassées (ou haute) fréquences de l'IR pour rendre le son moins bourdonnant (ou moins strident).
3 High Cut
4 Mix	Règle le mixage entre le signal sec et le signal traité par le bloc IR. “0%” signifie que l'IR est contourné. “100%” envoie tout le signal à l'IR (il n'y a plus de signal sec).

5 Level Regle le niveau de sortie global du bloc IR.

Référence de fichier IR

Quand un bloc IR s'est vu assigner un index IR contenant un fisier de réponse impulsionnelle importé (wav ou hir), le preset creé une référence vers l'IR importée à partir de son nom de fisier. De même, lorsque vous sauvegardez votre bloc IR comme favori (voyez "Ajouter un bloc aux favoris" à la p. 19) ou utilisez ses réglages comme réglages par défaut pour le modele utilisé (voyez "Sauvegarder les réglages par défaut d'un modele" à la p. 19), le bloc IR créé également une référence vers le fisier correspondant dans la bibliothèque IR. Ainsi, si vous changez l'ordre des réponses impulsionnelles dans la bibliothèque IR, votre preset (ou votre bloc IR Favorite ou User Model Default) retrouvera toujours la référence du fisier IR voulu. Cela facilitte aussi l'échange de preset avec des amis carils peuvent insérer le fisier IR n'importe où dans la bibliothèque IR de leur Helix Rack et le preset le trouvera. Voyez également le Manuel de pilotage HX Edit pour en savoir plus sur l'utilisation des réponses impulsionnelles.

Send/Return

Les quatre envois et retours de l'Helix Rack peuvent être utilisés indépendamment les uns des autres ou sous forme de boucles d'effet (Send/Return).

Les boucles d'effets permettent d'insérer vos pédales ou effets rack favoris n'importe où dans le flux du signal.

REMARQUE: Chaque Send/Return peut utiliser au besoin un niveau instrument (pour l'insertion de pédales d'effet) ou un niveau ligné. Voyez "Global Settings > Ins/Outs". Les blocs Send/Return indiquent également s'il y a saturation pour faciliter la gestion du niveau; voyez "Indicateurs de niveau des blocs et vumêtes" à la p. 44.
REMARQUE: Chaque prise Return ne peut être utilisée qu'une fois au sein d'un preset. Exampie: si vous ajoutez un bloc Return 1 (ou assignez un des blocs Input à "Return 1"), les éléments Return 2/3, FX Loop 1 et FX Loop 1/2 s'affichent en gris dans la liste de modèles car ils se servent également de Return 1.

Paramètres 'Send'

Commande	Paramètre Description
1 Send	Règle le niveau d'envoi aux dispositifs externes.
2 Dry Thru	Règle le niveau du signal entrant dans le bloc Send. Ce réglage n'est pas lié à celui de la commande 1 (Send). En règle générale, il doit être régilé sur "0.0dB".

Paramètres 'Return'

Commande Paramètre Description
1 Return Règle le niveau du signal de return reçu à la prise Return.
2 Mix	Mixe le signal de la boucle d'effet et le signal sec arrivant au bloc Return. Avec un réglage "0%" , le signal contourne entitérement le bloc Return. Avec un réglage "100%" , seul le signalTraitsé est audible (il n'y a plus de signal sec).

Paramètres 'FX Loop'

Commande Paramètre Description
1 Send Règle le niveau d'envoi au dispositif externe.
2 Return Règle le niveau du signal de return reçu à la prise Return.
3 Mix	Mixe le signal de la boucle d'effet et le signal sec arrivant au bloc FX Loop. "0%" signifie que la boucle d'effet est entièrement contournée. "100%" envoie tout le signal à la boucle d'effet (il n'y a plus de signal sec). (Cela signifie que si vous matériel exterme n'est pas connecté aux prises Send & Return, vous n'entendez aucun signal de sortie sauf si vous coupez le bloc FX Loop!).
4 Trails	Trails coupé: Quand vous désactivez le bloc FX Loop, le signal du processeur d'effet externe est coupé instantanément. Trails activé: L'effect d'une pédale de delay ou de réverbération s'estompe naturellement quand le bloc FX Loop est désactivi ou si un autre snapshot est sélectionné.

Looper

L'Helix Rack propose trois types de Looper: 1 Switch, 6 Switch et Shuffling Looper. De nombreux presetdsusine contiennentdeun blocLooperassigneda commutateur au pied en mode Stomp.Un bloc Looper peut se trouver n'importe ou dans la chaine 1 ou 2,a raison d'un seul bloc Looper par preset.

Modèle Looper (mono et sté reproduction)
Modèle Base sur*	Durée max. de boucle (1/2vitesse)
	Mi-vitesse	Vitesse normale
6 Switch Looper (Mono) Création Line 6 120 secondes 60 secondes
1 Switch Looper (Mono) Création Line 6 120 secondes 60 secondes
Shuffling Looper (Mono) Création Line 6 - 60 secondes
6 Switch Looper (Stereo)	Création Line 6	60 secondes	30 secondes
1 Switch Looper (Stereo)	Création Line 6	60 secondes	30 secondes
Shuffling Looper (Stereo)	Création Line 6	-	30 secondes
IMPORTANT! Vous pouvez changer de preset durant la boucle mais la lecture s'arrête sauf si le presetChoisi contient le même type de bloc Looper (meme Looper 6 Switch, 1 Switch ou Shuffle et même type sté reproduction ou mono).
ASTUCE: Les options Command Center - HX Looper permettent de personnelier davan-tage les commutateurs Stomp Mode pour pilfer facilement des fonctions pour Looper 6 Switch ou 1 Switch; voyagez "Command Center" à la p. 59.Les Loopers 6 Switch ou 1 Switch peuvent aussi être pilotés de l'extérieur via MIDI; voyagez"MIDI" à la p. 76.

Paramétres Looper (6 Switch & 1 Switch Looper)

Commande	Paramètre	Description
1	Playback	Règle le niveau de reproduction du Looper. Il peut être intéressent de le diminuer légarèment pour que votre guitare live soit un peu plus forte.
2	Overdub	Diminue le niveau de la boucle de façon relative chaque fois que vous ajoutez de nouvelles parties. Exemple: si "Overdub Level" est régèle sur "90%", le niveau des signaux enregistrées au préalable diminue de 10% à chaque ajust. Plus vous enregistrrez de parties, plus les premiers enregistrements voient leur niveau baisser.
3	Low Cut	Attenuée une partie des basses et/ou des haute fréquences de la boucle pour optimiser le mixage avec la guitare live.
4	High Cut

Utiliser le 6 Switch Looper

Après l'assignation d'un 6 Switch Looper à un commutateur au pied en mode Stomp, une pression sur celui-ci active le mode Looper Footswitch et toutes les fonctions du Looper sont assignées aux commutateurs de l'Helix Rack.

1. Ajoutez un bloc 6 Switch Looper au preset et assignez-le à un commutateur au pied en mode Stomp.

Voyez "Assignation Bypass rapide" à la p. 53.

2. En mode Stomp, appuyez sur le commutateur "6 Switch Looper".

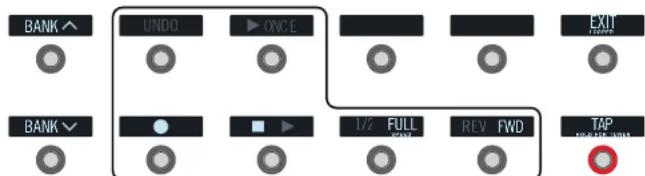

Vos passez en mode Looper:

Commutateur Description

Actionnez pour lancer l'enregistrement de la boucle. Appuyez sur ↓pour arreré l'enregistrement et lancer instantanément la reproduction de la boucle. Actionnez pour ajuster d'autres parties. Appuyez de nouveau sur ↓pour arreré la reproduction.

UNDO Si vous ont été trompés lors du dernier enregistrement, appuyez sur UNDO pour l'effacer.

ONCE Actionnez pourécouter une fois la boucle.

Si vous enregistrez à vitesse normale (full) et écoutez à mi-vitesse (1/2), la boucle est une octave plus BASSE. Avec des enregistements à 1/2 vitesse, vous pouvez enregistrer deux fois plus longtemps. L'écoute à vitesse normale reproduit la boucle une octave plus haut.

REV FWD Appuyez sur REV/FWD pour inverser la lecture de la boucle.

REMARQUE: Si vous appuyez sur à l'arrêt, vous enregistrez une nouvelle boute et suprimée l'enregistrement précédent.

En mode Looper, une pression sur BANK au BANK ative temporairement le mode

Preset. Une fois que vous avez choisi un preset, l'Helix Rack repasse en mode Looper.

1. Appuyez sur le commutateur au pied 6 (EXIT) pour returner au mode précédent.

Utiliser le 1 Switch Looper

Comme son nom l'indique, toutes les fonctions du 1 Switch Looper sont disponibles via le commutateur au pied qui lui a ete assigne en mode Stomp.

1. Ajoutez un bloc 1 Switch Looper au preset et assignez-le à un commutateur au pied en mode Stomp.

Voyez "Assignation Bypass rapide" à la p. 53.

2. Appuyez sur le commutateur 1 Switch Looper.

La LED du commutateur s'allume en rouge pour indiquer que le Looper enregistrre.

3. Pressez de nouveau le commutateur 1 Switch Looper.

La LED s'allume en vert: le Looper reproduit la boucle.

4. Pressez de nouveau le commutateur 1 Switch Looper.

La LED s'allume en jaune pour indiquer le mode Overhub (ajout d'enregistrement). Les pressions suivantes du commutateur alterment entre les modes Play (Lecture) et Overhub (Ajout).

5. Quand le Looper est en mode Play ou Overhub, actionnez le commutateur et maintenez la pression 1 seconde.

L'enregistrement le plus recent est annulé. Une nouvelle pression maintenance sur le commutateur rétablit l'enregistrement.

6. Effectuez une double pression rapide sur le commutateur 1 Switch Looper.

La lecture/l'enregistrement s'arrête et la LED s'allume en blanc pour indiquer qu'il y a une boucle en mémoire.

7. Tant que la lecture/l'enregistrement du Looper est arrêté(e), presse le commutateur et maintenez-le enforcé 1 seconde.

L'enregistrement le plus recent est supprimé et la LED s'éclaire en blanc attenué.

Utiliser le Shuffling Looper

A la fois Looper, échantillonneur et instrument, le Shuffling Looper désoupe la boucle enregistrée, restitue les "tranches" de façon aléatoire et vous permet d'en modifier l'ordre, de les transposer par octave, de les inverser, de les répéter etc.

1. Ajoutez un bloc Shuffling Looper au preset et assignez-le à un commutateur au pied en mode Stomp.

Voyez "Assignnation Bypass rapide" à la p. 53.

1. Tournez la commande 1 (Slices) pour désir en combien de tranches la boucle sera découvert.

2. Pressez le commutateur pour lancer l'enregistrement.

La LED du commutateur s'allume en rouge pour indiquer que le Looper enregistrre.

1. Pour arreter l'enregistrement, pressez le commutateur.

La LED s'allume en vert et la sequence de tranches de boucle est lui immédiatement.

1. Durant la lecture, ajustez les commandes suivantes (ou assignez-les à des contrôleurs comme des pédales d'expression):

Slices-Determine en combien de tranches la boucle sera decoupée.

• SeqLength-Déterminé le nombre de pas de la série avant la mise en boute.
• Shuffle-Determine la probabilité de réagencement des tranches.
• Octaves-Déterminé la probabilité de transposition des tranches d'une octave vers le haut ou vers le bas.
• Reverse-Déterminé la probabilité de lecture inversée des tranches.
• Repeat-Déterminé la probabilité de répétition des tranches.
• Smoothing—Des valeurs élevéeslient les transitions entre tranches et peuvent produit dessons évouant des nappes de synthè. Des valeurs basses conservent les transitoires. Choisissez un réglage juste assez élevé pour éviter les pops et les clics.
• Seq Drift-Déterminé la probabilité d'un changement après la lecture d'une tranche.
• Playback—Règle le niveau de lecture de la série.
• Low Cut and High Cut—Ces paramètres permettent de filtrer des basses ou des haute fréquences de la lecture.

ASTUCE: Pour n'utiliser que des effets de hauteur et d'Inversion, coupez Shuffle (0%) et reglez Slices and SeqLength sur la même valeur.

1. Vous poulez du changement? Durant la lecture de la boucle, appuyez sur le commutateur pour randomiser sa série de tranches.
2. Effectuez une double pression rapide sur le commutateur Looper.

La lecture/l'enregistrement s'arrête et la LED s'allume en blanc pour indiquer qu'il y a une boucle en mémoire. Pressez-le à nouveau pour redémarrer.

1. Durant la lecture de la boucle ou à l'arrêt, pressez et maintenez le commutateur enforcé.

L'enregistrement est supprimé et l'éclairage blanc de la LED est attenué.

Split

Un bloc Split s'affiche quand une chaine parallele est creeé mais il n'est visible que lorsqu'il est sélectionné:

L'Helix Rack a quatre types de bloc Split: Y, A/B, Crossover et Dynamic.

Y Par défaut, le signal est envoyé de façon égale aux chaînes A (supérieure) et B (inférieure). Les options Balance (pani) individuelles permettent de réglier la balance stéreo pour chaque chaine.

A/B Le niveau du signal peut être régé indépendamment pour les chaînes A (haut) et B (bas).

Crossover Les hauteures fréquences sont envoyées à la chaîne A (haut) et les basses fréquences à la chaîne B (bas).

Dynamic Semblable à un crossover sauf que le contenu audio excédant le seuil (Threshold) est envoyé à la chaine A et le contenu sous le seuil audio est envoyé à la chaine B.

Paramètres Split > Y

Commande	Paramètre	Description
1 Balance A		Règile la balance stéréo (pan) du signal envoyé à la chaîne A (supérieure).
2 Balance B		Règile la balance stéréo (pan) du signal envoyé à la chaîne B (inférieure).

Paramètres 'Split > A/B'

Commande	Paramètre	Description
1 Route To		Déterminé le niveau du signal envoyé à la chaine A et à la chaine B. Appuyez sur la commande pour désir un niveau égal "Even Split".

Paramètres 'Split > Crossover'

Commande	Paramètre	Description
1 Frequency	Les fréquences supérieures à cette valeur sont envoyées à la chaîne A (haut). Les fréquences inférieures à cette valeur sont envoyées à la chaîne B (bas).
2 Reverse	Si vous activez ce paramètre, la répartition entre les chaînes est inversée: les haute fréquences sont envoyées à la chaîne B et les BASSE FRÉQUENCES à la chaîne A.

Paramètres Split > Dynamic

Commande	Paramètre Description
1 Threshold	Tout signal sous le niveau seuil (Threshold) est envoyé à la chaîne A. Tout signal au-dessus du niveau seuil est envoyé à la chaîne B.
2 Attack	Déterminé la vitesse à laquelle le signal est envoyé à la chaîne B une fois qu'il atteint le seuil.
3 Decay	Déterminé la vitesse à laquelle le signal returne à la chaîne A quand il tombe sous le seuil.
4 Reverse	Quand ce paramètre est activé, il inverse les assignations de chaîne (touit signal excessant le niveau Threshold est envoyé à la chaîne B et tout signal sous le niveau Threshold est envoyé à la chaîne A).

REMARQUE: Comme pratiquement tout bloc d'effect, un bloc Split peut être coupé et avoir une assignation Bypass. Quand il est coupé, le bloc envèle les signaux gauche et droit aux deux chinas,quel que soit le type de Split utilisé.

Merge

Un bloc Merge > Mixer s'affiche quand une chaine parallele est creee mais il n'est visible que lorsqu'il est selectionne:

Commande Parametre Description

1 A Level Régle le niveau de sortie de la chaîne A (haut).
2 A Pan Regle la balance stéreo gauche/droite de la chaîne A.
3 B Level Regle le niveau de sortie de la chaîne B (bas).
4 B Pan Regle la balance stéreo gauche/droite de la chaîne B.
5 B Polarity Inverse la phase de la chaîne B. En règle générale, ce paramètre doit être régle sur "Normal".
6 Level Régle le niveau de sortie global du bloc Merge.

Indicateurs de niveau des blocs et vumêtes

L'Helix Rack propose plusieurs indicateurs de niveau et vumêtes en temps réel pour certains blocs spécifique. Il offrent un contrôle visuel très pratique pour optimier le niveau sur tout le flux du signal.

Indicateurs de presence de signal et de saturation

Pour les blocs Input et Output des chaînes - Ces blocs sont affichés en vert pour indiquer la présence d'un signal et en rouge si le niveau d'entrée est trop élevé. En cas de saturation, diminué le niveau avant le bloc et/ou du bloc Input/Output affchéé en rouge.

Pour Send/Return - Blocs Send, Return et FX Loop - Quand le niveau du signal est trop élevé à l'un de ces blocs, il se colore en rouge pour indiquer qu'il y a saturation. En cas de saturation, diminuez le niveau du signal avant le bloc et/ou du bloc Send/Return affché en rouge.

Vumêtes

Pour les blocs Output, Send ou FX Loop - Quand un de ces blocs est selectionné, son vumetre apparait dans la partie inférieure de la page principale de l'Helix Rack. Le vumetre mesure le niveau de sortie et s'affiche en vert pour des niveaux normaux. Si le niveau du signal est trop élevé, le vumetre s'affiche en rouge pour indiquer qu'il y a saturation. Une seule barre apparait pour les blocs mono et une double barre pour les blocs stéreo.

Vumétres de réduction de gain

Pour tous les blocs Dynamics-Compressor et Input-Gate - Un vumetre mesure la réduction de gain en dB appliquée à l'effet et facilité le réglage des paramétres de compression et gate. Seul un vumetre de réduction de gain s'affiche pour les modèle Dynamics mono et stéreo. Par contre, un triple vumetre apparait pour le modele 3-Band Comp (un pour chaque bande de fréquences).

Marques commerciales enregistrées aux Etats-Unis

Tous les noms de produits mentionnés dans ce document sont des marques commerciales de leurs détenteurs respectifs et ni Yamaha Guitar Group ni Line 6 ne sont affliées ou associés avec eux. Ces marques commerciales servent exclusivement à identifier des produits dont lessons ont été étudiés par Line 6 lors du développement de ses modélles de sons.

5150 est une marque déposée de ELVH Inc.

Acoustic est une marque déposée de GTRC Services, Inc.

Aguilar est une marque déposée de David Boonshoft.

AKG et Digitech Whammy sont des marques déposées de Harman International Industries, Inc.

Arbiter est une marque déposée de Sound City Amplification LLC.

Ashly iest une marque deposee de Ashly Audio, Inc.

Binson, Dytronics, LA-2A et Teletronix sont des marques déposées de Universal Audio, Inc.

Beyerdynamic est une marque déposée de Beyer Dynamic GmbH & Co. KG.

Bogner et Überschall sont des marques déposées de Bogner Amplification.

BOSS et Roland sont des marques déposées de Roland Corporation U.S.

Carvin est une marque déposée de Carvin Corp.

Colorsound est une marque déposée de Sola Sound Limited Corporation, UK.

Cry Baby, Dunlop, Fuzz Face, MXR et Uni-Vibe sont des marques déposées de Dunlop Manufacturing, Inc.

Darkglass et Microtubes sont des marques déposées de Darkglass Electronics, TMI Douglas Castro.

DOD est une marque déposée de DOD Electronics Corporation.

Dr. Z est une marquee déposée de Dr. Z Amps, Inc.

EBS est une marquee déposée de EBS Holding.

EchoRec est une marque déposée de Nicholas Harris.

Electrix est une marque déposée de IVL Technologies, Ltd.

Electro-Harmonix est une marque déposée de New Sensor Corp.

Electro-Voice est une marque déposée de Bosch Security Systems, Inc.

Eminence est une marque déposée de Eminence Speaker, LLC.

Engl est une marque deposee de Beate Ausflug et Edmund Engl.

Eventide est une marque déposée de Eventide Inc.

Fane est une marque commerciale de Fane International Ltd.

Fender, Twin Reverb, Bassman, Champ, Deluxe Reverb, Princeton Reverb et Sunn sont des marques déposées de Fender Musical Instruments Corp.

Fulltone est une marque déposée de Fulltone Musical Products, Inc.

Gallien-Krueger est une marquee déposée de Gallien Technology, Inc.

Gibson et Maestro sont des marques déposées de Gibson Guitar Corp.

Heil Sound est une marque déposée de Heil Sound Ltd.

Hiwatt est une marque déposée de 9574565 Canada Inc.

Ibanez est une marque déposée de Hoshino, Inc.

Klon est une marque déposée de Klon, LLC.

Korg est une marque déposée de Korg, Inc.

Leslie est une marque déposée de Suzuki Musical Instrument Manufacturing Co. Ltd.

Marshall est une marque déposée de Marshall Amplification Plc.

Matchless est une marque déposée de Matchless, LLC.

MAXON est une marque déposée de Nisshin Onpa Co., Ltd.

Mesa/Boogie, Lone Star et Rectifier sont des marques déposées de Mesa/Boogie, Ltd.

Moog et Moogerfooger sont des marques déposées de Moog Music, Inc.

Musitronics est une marque déposée de Mark S. Simonsen.

Mu-Tron est une marque déposée de Henry Zajac.

Neumann est une marque déposée de Georg Neumann GmbH.

Orange est une marque déposée de Orange Brand Services Limited.

Park est une marque déposée de AMP RX LLC.

Paul Reed Smith et Archon sont des marques déposées de Paul Reed Smith Guitars, LP.

Peavey est une marque déposée de Peavey Electronics Corporation.

Rev est une marque déposée de Rev amplification Inc.

RMC est une marque déposée de Richard McClish.

Royer est une marque déposée de Bulldog Audio, Inc. DBA Rover Labs.

Sennheiser est une marque déposée de Sennheiser Electronic GmbH & Co. KG.

Shure est une marque déposée de Shure Inc.

Silvertone est une marque déposée de Samick Music Corporation.

Supro est une marque déposée de DAG Audio Group LLC..

TC Electronic est une marque déposée de MUSIC Group IP Ltd.

Tech21 est une marquee déposée de Tech21 Licensing Ltd.

Timmy est une marque déposée de Paul Cochrane AKA PAULCAUDIO.

Trainwreck est une marque déposée de Scott Alan Fischer et Mona Fischer.

Tube Screamer est une marque déposée de Hoshino Gakki Co. Ltd.

Tycobrahe est une marque déposée de Kurt Stier.

Vox est une marque deposée de Vox R&D Limited.

Way Huge est une marque déposée de Saucy Inc..

Xotic est une marque déposée de Prosound Communications, Inc.

Accordeur (Tuner)

L'Helix Rack propose trois types d'accordeur (Tuner): Fine (illustré ci-dessous), Coarse et Strobe, Sélectionnables avec la commande 4 sous Tuner Settings; voyagez le tableau suivant.

1. Maintenez le bouton TAP/TUNER de l'Helix Rack enforcé jusqu'à ce que la page "Tuner" apparaisse:

Sur l'Helix Control, maintenez le commutateur TAP enforcé jusqu'à ce que la page "Tuner" apparaisse:

1. Pincez une seule corde de la guitare.

Si un rectangle s'allume en rouge ou jaune à gauche du centre, la corde est trop BASSE. Si un rectangle s'allume en rouge ou jaune à droite du centre, la corde est trop haute. Quand un des rectangles centraux de la rangée inférieure est allumé en vert, les petites barres de la rangée supérieure permettent d'affiner le réglage. Quand les deux flèches s'éclairent, la corde est parfaitement accordée.

1. Pour quitter l'accordeur, appuyez sur n'importequel commuta-teur au pied.

Les réglages de l'accordeur s'appliquent à tous les preset.

ASTUCE: Si vous préférez remplaçer l'accordeur de l'Helix Rack par votre pédale Tuner ou toute accorderre en rack, reliez la prise Send 1, 2, 3 ou 4 à l'entrée de ce dispositif et utilisez la commande 2 (Tuner Out) pour selectionner cette prise Send. Ainsi, quand vous maintainez le commutateur TAP enchond, l'Helix Rackvoie automatiquement le signal à votre accorderre externe.

Paramètres 'Tuner'

Page	Commande	Paramètre	Description
1	1 Tuner In		Détermine l'entrée dont le signal est envoyé à l'accordeur. En règle générale, choisissez "Multi" car ainsi les signaux des entrées GUITAR IN, AUX IN et VARIAX sont pris en compte.
	2 Tuner Out		Détermine les sorties actives tant que la page "Tuner" est affichée. Si vous ne poulez rien entendre durant l'accordage, choisissez "Mute". En règle générale, choisissez "Multi" car ainsi le signal est envoyé aux sorties 1/4" OUT, XLR OUT, DIGITAL et USB 1/2.
	3 Reference		Si vous pouvez une autre valeur de référence que 440Hz, choisissez-la entre 425 and 455Hz.
	4 Type		Vous avez le choix entre trois types d'accordeur: Fine (accordeur avec changement de couleur des cases et barre d'accordage fin), Coarse (accordeur avec changement de couleur des cases sans barre d'accordage fin) ou Strobe. L'accordeur garde sa précision jusqu'que 21.83Hz (fa grave) pour les basses à 5 cordes.
	6 Offsets Active les décalages d'accordage affichés à la page "2".
2	1 String 6 Offset
	2 String 5 Offset
	3 String 4 Offset		Certsains guitaristes préférent accorder certaines cordes un peu plus haut ou plus bas que l'accordage mathématiquement exact pour obtenir une meilleure intonation. "String Offset" recalibre l'accordeur pour qu'il considère ces légers désaccords comme normaux. La corde 6 est le mi grave et la corde 1 le mi aigu. Les désaccords ne sont appliqués que si la commande 6 (Offsets) est activée à la page 1.
	4 String 3 Offset
	5 String 2 Offset
	6 String 1 Offset

Snapshots

Une icone d'appareil photo apparait dans le coin supérieur droit de I'ecran. Le numero indique le snapshot (I'instantané) en vigueur.

Qu'est-ce que les 'snapshots'?

Les snapshots sont des programmations au sein d'un preset.

Imaginez que vous ayez huit pauvres approuvoisées autour de votre ampli et pédalier. Au lieu de faire des plaquettes sur vos pédales (et d'écraser accidentellement un tentacle), vous criez "OK, l'équipe—voici le couplet... Maintenant!" et vos pauvres activent certaines pédales, en coupent d'autres et réglent tous vos paramétres d' ampli et de pédales afin d'optimiser les réglages pour le couplet avec une fluidité et une perfection allant jusqu'à préserver les chutes de delay et de reverb. Vous criez ensuite "Prés pour le refrain... Maintenant!" et vos pauvres effectuent instantanément tous les réglages nécessaires pour le refrain. Voilà ce que font les snapshots.

La seule chose que vospieuves/snAPSHOTe ne savent,pas faire est de reagencerYOUR peditalier ou de replacer un effet ou un ampli par un autre (sauf si les deux blocs d'effet ou d'ampli existant dans le même preset).

Chaque preset peut avoir jusqu'à 64 paramétres assignés aux snapshots, soit 8 pieuvres ayant chacune 8 tentacules. Les pieuvres peuvent memorier 8 groupes distincts d'êts actifs/coupés et de réglages par preset. Autrement dit, l'Helix Rack peut avoir 8 snapshots par preset.

Les 8 snapshots de l'Helix Rack permettent de memoriser puis de charger l'état de certains éléments du preset en vigueur:

• Block Bypass—L'etat activé/coupé (bypass) de tous les blocs (sauf du Looper), indépendamment des assignations Bypass de commutateur.
  REMARQUE: L'etat activé/coupé des blocs est automatiquement sauvégarde et charge par snapshot. Vous pouve protéger le réglage Bypass d'un bloc contre les changements engendres par snapshots; voirz "Snapshots et état des blocs" plus bas.
• Parameter Control—Les réglages des paramètres assignés aux contrôleurs (jusqu'à 64 par preset).
  Command Center—Les valeurs des commandes MIDI CC, Bank/Prog, MMC, CV Out, Qwerty Hotkey and HX Looper plus I'etat (attenué ou éclairé) des messages CC Toggle, CV Toggle et Ext Amp. Voyez "Command Center".
• Tempo—Le tempo en vigueur du système si "Global Settings > MIDI/Tempo" > Tempo Select est reglé sur "Per Snapshot". (Par défaut, ce paramètre est réglé sur "Per Preset").

Selon la façon dont ils sont programmés, les snapshots peuvent constituer 8 variations du même son, 8sons radicalement différents ou n'importe qu'elle combinaison intermédiaire - le tout au sein du même preset. Dans de nombreux cas, les snapshots d'un seul preset pourrait fournir tous lessons nécessaires pour un morceau.

IMPORTANT! Avec les snapshots, il peut facilement arriver que des blocs assignés au même commutateur au pied finissant par avoir des réglages inattendus. Exemple: le commutateur 2 active en alternance les blocs Delay et Réverb. Si, alors que la Delay est actif et la Reverb coupée, un snapshot active la Réverb, le commutateur 2 activera et coupera les deux blocs simultanement.

Snapshots et état des blocs

Il peut arriver que vous ne vouliez pas que les snapshots déterminent l'etat d'un bloc donné que vous préférez activer/couper manuellement. Exemple: vous préférez garder le contrôle manuel d'un bloc Boost sans craindre qu'un snapshot l'active ou le coupe interpentivement.

1. A la page principale,CHOISISEZ un bloc dans la chaine et appuyez sur ACTION.
2. Tourmez la commande 5 (Snapshot Bypass) pour régler le comportement du bloc.

Par défaut, tous les blocs sont régés sur "On" et leur état activé/coupé est déterminé par snapshots. Choisissez "Off" pour couper le pilotage par snapshot de l'état activé/coupé du bloc.

Utiliser des snapshots

1. Appuyez simultanément sur BANK et BANK pour passer en mode Snapshot.

Les huit commutateurs centraux clignotent pour indiquer qu'un snapshot peut être sélectionné. Le commutateur correspondant au snapshot en vigueur s'allume en rouge et l'objet de l'appareil photo est contrasté.

2. Appuyez sur un des huit commutateurs pour désir un autre snapshot.

REMARQUE: Si vous ne poulez pas que les commutateurs Snapshot disparaissent après la selection d'un snapshot, réglez la commande 4 (Snapshot Mode Switches) sous "Global Settings > Footswitches" > sur "Manual Return". Dans ce cas, l'Helix Rack reste en mode Snapshot jusqu'à ce que vous actionniez le commutateur 6 (Cancel).

Vou pouve aussi presser la commande PRESETS et tourner la commande 5 (Select Snapshot).

REMARQUE: Si vous sélectionné un snapshot qui n'a pas anymore été modifié, il semble être identique à celui que vous venez de quitter. Des que vous modifierez un nouveau snapshot (en activant ou en coupant un ampli ou bloc d'effect, par exemple), le snapshot devient "actif" et ménorise les changements.

3. Reglez le son en effectuant une ou plusieurs des opérations suivantes:

• Activez ou coupe certains blocs en actionnant des commutateurs en mode Stomp et/ou le bouton BYPASS.
• Pressez et tournez différentes commandes pour assigner leurs paramétres au contrôleurs Snapshots. Les réglages des paramétres apparaissent en blanc et entre crochets pour indiquer qu'ils sont assignés.

• A la page "Command Center", règlez les valeurs de messages Instant ou appuyez sur un commutateur assigné à CC Toggle, CV Toggle, Ext Amp, Qwerty Hotkey ou HX Looper. Ces messages assignés via le "Command Center" sont transmis quand un snapshot est sélectionné. Voyez aussi "Command Center".
  RACCOURCI: Maintenez ACTION enfoncé et appuyez sur une commande de paramètre pour supprimerrapidement une assignation de contrôle (y compris de contrôleSnapshots). La valeur est affchéée en couleur, ce qui indique qu'aucun contrôle ne lui est assigné.
  REMARQUE: Vous pouvez aussi assigner manuellement le contrôleur Snapshots.À la page "Controller Assign", sélectionnez le bloc et le paramètre voulus et tournez la commande 2 (ContROLLER pour selectionner "Snapshot".
  REMARQUE: Chaque preset peut avoir jusqu'à 64 assignations de contrôleur, y compris les paramétres contrôlés par snapshots. Si vous tentez d'y ajouter une 65ème, le message "Too many controller assignments!" apparait!

Dans ce cas, suprimez quelques assignations de contrôleur. Voyez "Suprimer les assignations de contrôleur d'un bloc".

4. Revenez au snapshot initial.

L'Helix Rack retrouve son etat initial de façon fluide et instantanee.
REMARQUE: Si vous avrez regle "Global Settings > Preferences" > Snapshot Edits sur "Discard", il faut sauvegardier le preset avant de désirer un nouveau snapshot, faute de quiros changements seront perdus!

Copier/coller un snapshot

Au lieu de creer un nouveau snapshot à partir de rien, vous pouvez en copier un dans une autre mémoire et ne modifier que quelques réglages. Il y a deux façon de procéder:

Copier/coller rapidement un snapshot avec les commutateursurs

1. Appuyez simultanément sur BANK àt BANK pour passer en mode Snapshot.
2. En touchant et en gardant le doigt sur le commutateur du snapshot à copier, touchez brievement le commutateur du snapshot à replacer.

Une fenêtre de dialogue apparait:

1. Appuyez sur la commande 6 (OK).

REMARQUE: Il est possible de désactiver la fonction tactile ("Touch") des commuta-teurs au pied avec le paramètre Stomp Select sous "Global Settings > Footswitches"

Copier/coller un snapshot avec le panneau avant

1. Appuyez sur PRESETS pour ouvrir le menu "Setlist" et tournez la commande 5 (Select Snapshot) pour désirer le snapshot à copier.
2. Appuyez sur ACTION puis sur la commande 1 (Copy Snapshot). L'Helix Rack revient au menu "Setlist".
3. Tournez la commande 5 (Select Snapshot) pourCHOISIR le snapshot a remplacer.
4. Appuyez sur ACTION puis sur la commande 2 (Paste Snapshot). Une fenêtre de dialogue apparait:

1. Appuyez sur la commande 6 (OK).

Echanger des snapshots

1. Touchez (sans presser) les commutateursurs des snapshots à échanger jusqu'à ce que la fenêtre suivante apparaisse:

1. Appuyez sur la commande 6 (OK).

Personnaliser le nom et la couleur d'un commutateur de snapshot

Au lieu de vous casser la tete à retenir la différence entre "SNAPSHOT 1" et "SNAPSHOT 2", donnez-leur des noms evocateurs comme "VERSE", "BIG SOLO" ou "D. IGLOO". Il peut aussi être utilise de personnelé la couleur des LED de commutateurs.

1. Appuyez sur PRESETS pour ouvrir le menu "Setlist":
2. Appuyez sur la commande 6 (Rename Snapshot). La page "Rename Snapshot" apparait.

Actionnez le joystick à gauche ou à droite pour déplacer le curseur. Le nom d'un snapshot peut avoir 10 caractères.

Tournez le joystick (ou poussez-le vers le haut/bas) pour sélectionner un autre caractère.

Appuyez sur la commande 2 (Delete) pour supprimer le caractère sélectionné et déplacer les caractères suivants vers la gauche.

Appuyez sur la commande 3 (Insert) pour insérer un espace et déplacer les caractères suivants vers la droite.

RACCOURCI: Appuyez sur le joystick pour selectionner successivement "A", "a", "0" et [espace].
Appuyez sur la commande 4 (Remove) pour supprimer le nom personnelé. "Remove" n'apparait que quand un nom a ete personnelé.

1. Tournez la commande 5 (Switch LED) pour désirir une autre couleur pour la LED du commutateur. La couleur par défaut ("Auto Color") est rouge.

1. Appuyez sur la commande 6 (Save).

Le nom des snapshots et les couleurs des LED ne sont conservés que si vous sauvegardez le preset.

Sauvegarder des snapshots

Appuyez deux fois sur SAVE pour sauvegarder le preset.

La sauvegarde d'un preset mémorise ses 8 snapshots.

REMARQUE: La sélection d'un preset charge le snapshot en vigueur lors de la sauvégarde du preset.

Régler le comportement du snapshot après édition

Imaginons que le snapshot 2 (couplet) est actif et que vous changiez quelques réglages (activation d'un bloc Delay, coupure d'un bloc Mod, réglage du gain d'un bloc Amp avec la commande de tonalité de la Mod etc.). Vous passerez ensuite au snapshot 4 (refrain) puis vous revenez au snapshot 2 pour le second couplet: l'Helix Rack doit-il conserver vos changements ou revenir à l'état original (sauvegardé) du snapshot 2? Il n'y a pas de bonne ni de mauvaise réponse: l'Helix Rack vous laisse sans le choix.

1. Appuyez sur --puis sur la commande 6 (Global Settings).
2. Actionnez le joystick pour selectionner le sous-menu "Preferences".

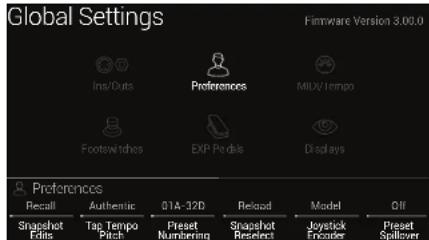

1. Tourmez la commande 1 (Snapshot Edits) pour régler le comportement du snapshot après édition:

2. Recall—Les modifications apportées aux snapshots sont conservées quand vous passez d'un snapshot à l'autre: vous les retrouvrez donc tels que vous les avez laissés en dernier lieu (réglage par défaut).

3. Discard—Les modifications des snapshots sont supprimées quand vous passez d'un snapshot à l'autre: vous retrouvrez donc les réglages sauvégardés. Pour sauvégarder les modifications d'un snapshot quand "Snapshot Edits" est régé sur "Discard", appuyez deux fois sur SAVE avant de sélectionner un autre snapshot.

L'icône d'appareil photo à la page principale indique le réglage "Snapshot Edits": avec le réglage "Recall", l'icône est grise. Avec le réglage "Discard", l'icône est rouge.

RACCOURCI: Vous pouvez à tout instant maintainir BYPASS enforcé et appuyer sur SAVE pour changer ce réglage.

Snapshot Reselect

Le nouveau paramètre "Global Settings > Preferences" > Snapshot Reselect rend les commutateurs Snapshot encore plus flexibles. Imaginons que vous jouiez sur le Snapshot 2 (couplet) et pressiez ensuite le commutateur Snapshot 4 (refrain) pour le charger. Que se passerait-il si vous pressiez à nouveau le commutateur Snapshot 4? Quand Snapshot Reselect a son réglage par défaut, "Reload", Snapshot 4 est tout simplement recharge. Cependant, avec le réglage "Toggle", il recharge le snapshot précédent (Snapshot 2 en l'occurrence) et des pressions successives sur le commutateur Snapshot 4 alimentent les snapshots 2 et 4.

Agencer les commuteurs Preset, Snapshot et Stomp

1. Appuyez sur la commande 6 (Global Settings).

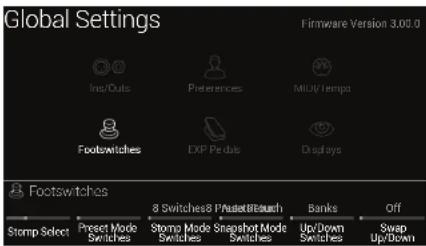

2. Actionnez le joystick pour selectionner le sous-menu "Footswitches".

3. Tournez la commande 2 (Preset Mode Switches) pourCHOISIR I'agencement des huit commutateurs centraux:

8 Presets-Deux banques de mémoires (réglage par défaut).
- Preset/Stomp—Une banque de mémoires pour la rangée supérieure et des commutateurs en mode Stomp pour la rangée inférieure.
- Stomp/Preset—Des commutateurs en mode Stomp pour la rangée supérieure et une banque de mémoires pour la rangée supérieure.
- Preset/Snap—Une banque de mémoires pour la rangée supérieure et les snapshots 1~4 pour la rangée inférieure.
- Snap/Preset—Les snapshots 1~4 pour la rangée supérieure et une banque de mémoires pour la rangée inférieure.
- Snap/Stomp—Les snapshots 1~4 pour la rangée supérieure et des commuta-teurs en mode Stomp pour la rangée inférieure (illustration ci-dessous).
- Stomp/Snap—Des commutateurs en mode Stomp pour la rangée supérieure et les snapshots 1~4 pour la rangée inférieure.
8 Snapshots—Snapshots 1~8

4. Tourmez la commande 5 (Up/Down Switches) pour personnelier les commutateurs 1 et 7 à l'extreme gauche.

Vous avez le choix entre "Banks (Bank Queue)", "Presets" et "Snapshots" (illustration ci-dessus).

RACCOURC: A tout instant, vous pouverez maintainir les commutateurs 1 et 7 enforcés pour sélectionnier BANK PRESET / ou SNAPSHOT/.

5. Tourmez la commande 6 (Swap Up/Down) sur "On" pour inverser les comportements des commutateurs au pied 1 et 7.

Avec le réglage "On", le commutateur 7 Sélectionne le snapshot suivant (haut) et le commutateur 1 le snapshot précédent (bas).

RACCOURCI: Touchez (sans presser) les commutateurs au pied 1 et 7 durant 2 secondes pour échéancer leur fonction

Astuces pour une utilisation créative des snapshots

L'utilisation plus evidente des snapshots consiste à les assigner à des parties spécifiques du morceau. Exemple: snapshot 1 pour l'intro, snapshot 2 pour le couplet 1, snapshot 3 pour le refrain etc.
- Réglez le paramètre "Trails" de tout bloc Delay, Reverb, et/ou FX Loops sur "On" pour fluidifier la transition entre snapshots.
- "SNAPSHOT (X)" n'est pas un nom très évocateur. N'oubliez pas de renommier vos snapshots. Voyez "Personnaliser le nom et la couleur d'un commutateur de snapshot".
- Vous craignez de ruiner vous son en poursuivant les réglages? Les snapshots permettent de comparer dessons légèrement différents sans lâcher la guitare des mains.
- Vous vouliez changer de canal sur l'ampli externe sans perdre un commutateur Stomp? Des messages MIDI, CV et Ext Amp Instant (Command Center) sont automatiquement transmis lors de la sélection d'un snapshot.
- Changez de tonalité pour les blocs Harmony Delay ou d'intervalle pour les blocs Pitch par snapshot.
- Changez de modulo (ou d'accordage) sur la Variax par snapshot.
- Vous avez du mal à conserver un volume homogene tout au long du morceau? Reglez le paramètre "Level" du bloc Output par snapshot.
Pour un preset qui content un bloc Looper, ouvrez la page "Command Center" et configurer une commande Instant à receive le message HX Looper - Play assigné au snapshot 7 et le message HX Looper - Stop assigné au snapshot 8. Enregistrez une boucle puis alternez les snapshots 7 et 8 pour lancer et arrer la boucle (et exécuter d'autres actions évientuelles assignées à ces deux snapshots).

Bypass Assign

Assignnation Bypass rapide

1. A la page principale, Sélectionnez le bloc à assigner à un commutateur avec le joystick.
   Les blocs Input, Output et Merge ne peuvent pas etre assignes a un commutateur au pied. Un bloc Split peut etre assigne a un commutateur au pied. Quand il est coupé, le signal est partagé et envoye a part égale aux chaînes A (supérieure) et B (inférieure).
2. Actionnez le commutateur 6 (MODE) pour passer en mode Stomp (si ce n'est déjà fait).
3. Touchez et maintenez (sans l'enfonce) le commutateur au pied voulu jusqu'à ce que la fenetre suivante apparaisse:

Si vous VOULEZ replacER I'assignation d'un autre bloc a ce commutateur au pied, tournez la commande 3 (Assign) pour afficher "Replace". Si vous conservez le réglage "Merge", vous pouvez assigner plusieurs blocs à un même commutateur.

Choisissez le comportement du commutateur en tournant la commande 4 (Type): "Momentary" ou "Latching".

Momentary Le bloc n'est inactif (ou actif s'il etait inactif) que tant que vous maintenez le commutateur enforcé.

Latching Chaque pression sur le commutateur coupe (ou active) le bloc. C'est le réglage par défaut.

1. Appuyez sur la commande 6 (OK).

REMARQUE: Il est possible de désactiver la fonction tactile ("Touch") des commutateurs au pied avec le paramètre Stomp Select sous "Global Settings > Footswitches".

Assignnation Bypass manuelle

Un commutateur en mode Stomp est souvent le moyen le plus évident pour couper/ acter des blocs. Touteffectis, l'Helix Rack peut aussi activer/couper automatiquement des blocs lorsque vous actionné la pédale d'expression ou la commande de volume/ de tonalité d'une guitare Variax. Voici un exemple: en enforcant la pédale EXP 1, vous pouvez activer le bloc Wah ou Poly Wham. Il suffit alors de relever la pédale pour le contourner à nouveau.

1. Appuyez sur pour ouvrir le menu.
2. Appuyez sur la commande 1 (Bypass Assign).

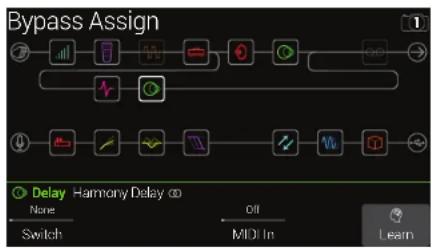

La page "Bypass Assign" ressemble beaucoup à la page principale:

1. Actionnez le joystick pour désirir le bloc devant être coupé/ activé.

Les blocs Input, Output et Merge ne peuvent pas etre assignes a un contrôleur Bypass. Les blocs de tratlement et Split et peuvent etre coupes et donc assignes au contrôleur Bypass. Quand un bloc Split est coupe, le signal est partagé et envoye a part égale aux chaines A (supérieure) et B (inférieure).

1. Tourmez la commande 1 (Switch) pour désirer un commutateur au pied, la pédale d'expression ou une commande de votre Variax. (Voues pouvez aussi utiliser la commande 4 pour piloter l'activation/coupure d'un bloc via MIDI; voyagez l'étape 5.)

None Supprime l'assignation Bypass.

Footswitch En actionant le commutateur au pied en mode Stomp, vous acti-2-11vez/coupez ce bloc.

La的选择d'un commutateur 2~5 ou 8~11 affiche la commande 2 (Type): Tournez la commande 2 pour désirer "Momentary" ou "Latching".Avec le réglage "Momentary",le bloc n'est inactif (ou actif s'il était inactif) que tant que vous maintainez le commutateur enforcé. Avec Latching",chaque pression sur le commutateur coupe (ou active) le bloc.

Remarque: Le comportement du commutateur ("Momentary" ou "Latching") est reglable par commutateur et non par fonction assignée.

EXP Toe Vous pouvez aussi assigner la fonction Bypass d'un bloc au commutateur (avant, "Toe") de la pedale intégrée. Cependant, il est toujours en mode Latching.

Remarque: Si vous ajoutez un bloc Volume Pedal, Pan, Wah, Pitch Wham ou Poly Wham, il est automatiquement assigne a "EXP Toe".

EXP Pedal En actionant la pédale d'expression, vous activez (ou contourne) 1, 2 ou 3 le bloc.

La的选择de“EXP Pedal 1,2"ou"3"affiche les commandes 2 (Position) et 3 (Wait). "Position" permit de specifier la position de la pedale activant/coupant le bloc. 0% = talon enforce, 99% = orteils enforces.Le parametre Wait' sert a specifier combien de temps I'Helix Rack doit attendre avant de contourner le bloc.C'est une facon astucieuse d'assurer la reussite de vos solos funk en evitant que le bloc ne s'active ou ne se coupe de façon intertempe.

Variax Vol, En actionant la commande de volume ou de tonality de la Variax, Variax Tone you pouvez activer (ou couper) le bloc.

La的选择度“Variax Vol”ou“Variax Tone”affiche les commandes 2 (Position) et 3 (Wait).“Position”permet de specifier la position a laquelle la commande active ou coupe le bloc. 0% represente la valeur minimum (aI'extreme gauche) et "99% la valeur maximum.Le parametre"Wait"sert a specifier combien de temps I'Helix Rack doit attendre avant de contourer le bloc.

REMARQUE: Les commutateurs 1 et 7 peuvent aussi avoir des assignations mais elles n'apparaisent que si l'option "Stomp Mode Switches" est régée sur "10 switches" (voyez "Global Settings > Footswitches"). Sinon les commutateurs 1 et 7 sont étiquétés BANK & BANK.

REMARQUE: Chaque commutateur au pied peut avoir jusqu'à 8 assignations. Si vous tentez d'ajouter une nouvelle, un averissement apparait:

ASTUCE: Pour inverser le statut actif/coupé, appuyez sur BYPASS. Dans ce cas, le bloc est coupé chaque fois que la pédale d'expression ou la commande de la Variax passée au-delà de l'endetroit choisi avec "Position". Il est possible d'assigner plusieurs blocs à la pédale d'expression et de les commuter à différents endroits de la course de la pédale.

5. Si vous le foulez, tournez la commande 4 (MIDI In) pour assigner l'activation/le contournement du bloc à un message MIDI CC entrant.

Les valeurs CC de la plage 0~63 coupent le bloc tandis que les valeurs 64~127 l'actvent. Certaines commandes MIDI CC sont réservées pour des fonctions globales et ne peuvent pas été sélectionnées.Voyez "MIDI" à la p. 76.

RACCOURC: Vous pouvez aussi presser la commande 6 (Learn) puis envoyer un message MIDI CC à l'Helix Rack. Ce message est automatiquement selectionné. Voyez "Controller Assign" pour en savoir plus.

Supprimer des assignations Bypass

A la page "Bypass Assign", appuyez sur ACTION puis sur la commande 1 pour supprimer la ou les assignations du bloc selectionné. Pour supprimer toutes les assignations de tous les blocs du preset, appuyez sur la commande 2.

Modifier le label d'un commutateur

1. A la page "Bypass Assign", utilisez le joystick pour désir un bloc dont la fonction Bypass est assignée à commutateur et appuyez sur la commande 5 (Customize).

La page "Customize" apparait.

Actionnez le joystick a croite ou a gauche pour deplacer le curseur.

Tournez le joystick (ou poussez-le vers le haut/bas) pour selectionner un autre caractère.

Appuyez sur la commande 2 (Delete) pour supprimer le caractère sélectionné et déplacer les caractères suivants vers la gauche.

Appuyez sur la commande 3 (Insert) pour insérer un espace et déplacer les caractères suivants vers la droite.

RACCOURCI: Appuyez sur le joystick pour selectionner successivement "A", "a", "D" et "espace".

Appuyez sur la commande 4 (Remove) pour effacer le texte personnalisé et retrouver le label préprogramme.

1. Toumez la commande 5 (Switch LED) pour désir une autre couleur pour la LED du commutateur au pied (ou l'eteindre).

En général, nous recommendons de conserver le réglage "Auto Color".

1. Appuyez sur la commande 6 (OK).

RACCOURCI: ÀpRES avoir assigné un paramètre à un commutateur au pied, touchez (sans appuyer) le commutateur pour afficher une deuxieme version du bouton "Customize" pour le commutateur 5.

REMARQUE: Les commutateurs au pied peuvent aussi être personnalisés à la page "Command Center" (ou avec l'application HIX Edit).

Echanger des commutateurs

Si vous VOUlez changer l'emplacement de commutateurs en mode Stomp (notamment ceux ayant plusieurs assignations ou des anneaux colorés et des labels personalisés), vous pouvez échéanger rapidement toutes les assignations de deux commutateurs au lieu de tout réassigner manuelle.

1. Touchez (sans presser) deux commutateur en mode Stomp jusqu'à ce que la fenêtre suivante apparaisse:

1. Appuyez sur la commande 6 (OK).

REMARQUE: Il est possible de désactiver la fonction tactile ("Touch") des commutateurs au pied avec le paramètre Stomp Select sous Global Settings > Footswitchs".

Astuces pour une assignation Bypass créative

• Si vous assignez plus d'un paramètre à un bloc ou une autre fonction, le label "MULTIPLE (X)" n'est pas très évocateur. Songez à entrez un nom plus évocateur. Voyez "Modifier le label d'un commutateur".
  S'il vous arrive souvent de couper un commutateur et d'en activer un autre quasiment au même moment, il vaut moyen assigner les deux blocs concernés au même commutateur au pied. Ensuite, choisissez l'un des deux et appuyez sur BYPASS. Il suffit alors d'actionner ce commutateur au pied pour activer le premier bloc et couper simultanément le deuxième - et vice versa. Un commutateur au pied peut se voir assigner jusqu'à 8 blocs simultanement.
• Assignnez un bloc Wah qui ne doit être activé que lorsque la pédale d'expression traverse la position correspondant à 1% . Le temps d'attente "Wait" doit être suffisamment long pour évierer que l'effect wah ne soit coupé avec les mouvements naturels du pied quand vous atteignez la position minimum (talon enforcé).
• En cas de besoin, il est possible d'activer/de couper plusieurs blocs l'un à la suite de l'autre lorsque la pédale ou la commande可以选择 d'une Variax atteint la position prédéfiéne. Essayez ce truc avec plusieurs blocs Overdrive: un pour la "Position 5%" le suivant pour la "Position 30%, un troisième pour la "Position 70%" etc.
• Lorsque vous alternez entre deux blocs Amp ou Amp+Cab avec un commutateur au pied, le son peut changer de façon drasticique ( comme avec de真的是 amplificateurs!). Utilisez un bloc EQ pour faire en sorte que le son d'un bloc Amp se rapproche de celui d'un autre bloc Amp et assignez la fonction Bypass au même commutateur au pied.
• Assignez un bloc Delay avec un réglage "Feedback" très élevé qui ne s'active qu'en bout de course (avant enforcé) d'une pédale d'expression (ou à fond à droite pour une commande Variax). Mugissements à gogo garantis.

Controller Assign

L'Helix Rack offre de nombreuses possibités pour modifier votre son en temps réel durant un concert. La plus évidente est la pédale d'expression intégrée (souvent assignée au volume ou au wah) mais vous pouverez aussi utiliser les commutateurs au pied pour alterner deux réglages d'un ou de plusieurs paramétres ou pour piloter des paramétres via MIDI; les commandes de volume et tonality d'une guitare James Tyler Variax, Shuriken Variax ou Variax Standard peuvent aussi servir de contrôleurs. Vous pouvèz même changer instantanément le réglage de paramétres en changeant de snapshot au sein d'un son.

Quand un contrôleur est assigné à un paramètre, le réglage de ce dernier est affiché entre crochets. Des points blancs apparaissent sur l'odore du curseur pour indiquer les valeurs Min et Max de la plage du contrôleur (voyez la section suivante pour en savoir plus).

REMARQUE: Si vous ajoutez un bloc Wah, Pitch Wharn ou Poly Wharn, son paramètre "Position" est automatiquement assigné à EXP 1. Si vous ajoutez un bloc Volume Pedal ou Pan, son paramètre "Position" est automatiquement assigné à EXP 2.
REMARQUE: Chaque preset peut compter jusqu'à 64 assignations à des contrôleurs. Si vous tentez d'y ajouter une 65ème, le message "Too many controller assignments!" apparait:

Dans ce cas, supprimze quelques assignations de contrôleur. Voyez "Supprimer les assignations de contrôleur d'un bloc" ou "Supprimer toutes les assignations de contrôleur".

Assignnation rapide de contrôle

1. A la page principale, maintenez la commande du paramètre à pilotier enfoncée deux secondes.

L'Helix Rack passée à la page "Controller Assign" et affiche le nom du paramètre selectionné au-dessus de la commande 1 (Parameter).

1. Appuyez sur la commande 6 (Learn Controller).

L'icone "cerveau" de la commande s'allume en bleu et le message "Engage switch, pedal, Variax knob or MIDI CC to learn..." apparait:

1. Sélectionnez un contrôleur: Actionnez la pedale d'expression de l'Helix Rack, tournez la commande de tonalité ou de volume de la Variax, actionnez un commutateur au pied du mode Stomp, envoyez une commande de contrôle MIDI à partir d'un clavier etc.

Le nom du contrôleur apparait au-dessus de la commande 2 (Controller).

REMARQUE: Certaines fonctions globales de l'Helix Rack peuvent etre regles avec des messages CC MIDI. Ces messages CC ne peuvent pas etre utilisés comme contrôleurs. Si vous essayez d'utiliser un message CC dédié a une fonction globale comme contrôleur, le message suivant apparait:

Pour en savoir plus, voyagez "MiDi".

1. Appuyez sur pour returner à la page principale.

RACCOURCI: Pour assigner un paramètre au contrôleur Snapshots, c'est encore plus simple: pressé et tournez la commande du paramètre. Le réglage s'affiche en blanc entre crochets droits pour indiquer qu'il est assigné à un contrôleur.
RACCOURC: Maintenez BYPASS enforcé et appuyez sur une commande de paramètre pour suprimerrapidement une assignation de contrôle (y comprisde contrôle Snapshots). La valeur est affchée sans crochets droits, ce qui indique qu'aucun contrôle ne lui est assigné.

Assignnation manuelle de contrôle

La page "Controller Assign" permet d'assigner manuellement un contrôleur à des paramétres.

1. Appuyez sur pour ouvrir le menu.

2. Appuyez sur la commande 2 (Controller Assign).

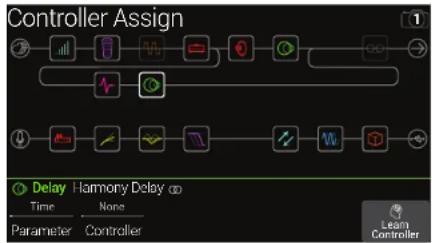

La page "Controller Assign" ressemble beaucoup a la page principale:

3. Actionnez le joystick pour selectionner le bloc contenant le parametre auquel vous voulez assigner un contrôleur.

Le dernier paramètre utilisé est affiché au-dessus de la commande 1 (Parameter).

REMARQUE: Les blocs Amp+Cab et Cab > Dual contiennent deux modélles au sein du même bloc. Pour assigner des contrôleurs aux paramétres d'ampl d'un bloc Amp+Cab, appuyez sur jusqu'à ce que l'icone de haut-parle devienne blanche.

POUR assigner des contrôleurs aux parametes de la première enceinte d'un bloc Cab > Dual, appuyez sur < PAGE jusqu'à ce que l'icone gauche de haut-parle devienne blanche. Pour assigner des contrôleurs aux parametes de la deuxieme enceinte, appuyez sur PAGE > jusqu'à ce que l'icone droite de haut-parle devienne blanche.

4. Tournez la commande 1 (Parameter) pourCHOISIR le parametre a piloter.

5. Tournez la commande 2 (Controller) pour selectionner le contrôleur.

None Supprime l'assignation du contrôleur.

Exp Pedal Le contrôleur le plus souvent utilise. Permet de regler le volume, 1,2, ou 3 l'effet wah, Pitch Wham etc.

Variax Vol, Si vous utilisez une guitare James Tyler Variax ou Variax Standard,如果您 you pour piloter des parametres de l'Helix Rack.

Footswitch Quand you actionnez un commutateur en mode Stomp, you 1-5,7-11 pouze selectionner alternativement les valeurs "Min" et "Max d'un parametre.

Quand un commutateur n'est assigné qu'a un seul paramètre (et non à des blocs, des messages "Command Center" ou d'autres paramétres), son nom apparait comme label:

Feedback

La sélection de "Footswitch 1-5" ou "7-11" affiche la commande 3 (Type). Tournez la commande 3 pour désirer "Momentary" ou "Latching". "Momentary" signifie que le changement de réglée n'est appliqué que tant que vous maintainez le commutateur enforcé. Le comportement du commutateur ("Momentary" ou "Latching") est régliable par commutateur et non par assignation.

Vou pousse personnelier les commutateurs au pied à la page "Command Center".

MIDI CC La sélection de "MIDI CC" affiche la commande 3 (MIDI CC#). Tournez la commande 3 pour sélectionner un numéro de commande MIDI CC.

Snapshots Bien que tous les paramètres assignés à un contrôleur soient mis à jour par snapshot, un contrôleur Snapshots supplémentaire est disponible si les autres contrôleurs sont déjà utilisés.

REMARQUE: Les commutateurs 1 et 7 peuvent aussi avoir des assignations mais elles n'apparaisant que si l'options "Stomp Mode Switches" est régière sur "10 switches" (voyez "Global Settings > Footswitches"). Si non les commutateurs 1 et 7 sont étiquétés BANK & BANK.
REMARQUE: Certains commandes de contrôle (CC) ne peuvent pas etre selec tionnées car elles sont assignées aux fonctions globales de l'Helix Rack. Pour en savoir plus, voyagez "MIDI".

6. Au besoin, vous pouvez utiliser les commandes 4 (Min Value) et 5 (Max Value) pour limiter la plage d'action du contrôleur.

ASTUCE: Pour inverser le comportement d'un contrôleur, échangez les valeurs "Min" et "Max".

Quand vous returnez à la page principale, vous verrez le paramètre assigné avec son réglage affiché en blanc entre crochets pour indiquer l'assignation à un contrôleur.

Pour toute assignation à un contrôleur (commutateur au pied, pédale ou commande Variax), vous verrez aussi les valeurs Min et Max indiquées par des points blancs.

Vous verrez les indicateurs blancs au-dessus et en dessous du reglage du curseur pour assignation snapshot, comme illustré ci-dessous.

Indicateur Max

Indicateur Min

Indicateur Snapshot

Astuces pour une assignation créative de contrôleurs

• Si vous assignez plus d'un paramètre à un commutateur au pied ou autre contrôleur, le label “MULTIPLE (X)” n'est pas très évocateur. Songez à entre un nom plus évocateur. Voyez les sections suivantes.
• Par défaut, la plage de réglage d'un paramètre ("Min" à "Max") peut être très (trop) vaste. Nousqueezeinsclles de rétrécir cette plage car de subtilems modifications d'un paramètre peuvent déjà avoir un effet considérable.
• Pour effectuer des transitions fluides entre les sons des chaines parallelles A et B, sélectionnez un bloc Split > A/B et assignez le paramètre "Route To" à une pedale d'expression. Par défaut, seule la chaine A est utilisée quand la pedale d'expression a son talon enforcé. En,enfantant l'avant de la pedale, vous effectuez un chasse-croisé et le son B devient de plus audible. Alternativer: assignez le paramètre "Route To" à un commutateur au pied pour altermier entre les deuxsons.
• Si vous voulez une belle accentuation rocaillée pour un solo, n'ajoute pas de bloc Distortion mais utilisez plutot un commutateur au pied pour augmenter le réglage des paramétres "Mid" et "Ch VoI" d'un bloc Amp+Cab, Amp ou Preamp.
  Pour une acc entuation ultra claire, au lieu d'ajouter un bloc Volume/Pan > Gain, vous pouvez utiliser un commutateur pour augmenter le réglage "Level" d'un bloc Merge > Mixer ou Output.
• Si vous tenez à leur pédale de retard ou de réverb, utilisez un bloc FX Loop pour l'insérer dans le flux du signal. Assignez à EXP 1, 2 ou 3 le paramètre "Mix" de ce bloc pour incorporel doutement votre pédale dans le signal.
• Si vous foulez faire génir et grincer leur delay de façon psychédélique, utilisez un commutateur pour augmenter son réglage "Feedback" et diminuier son réglage "Time" afin d'augmenter la réinjection tout en réduisant le retard.
• Assignez à un commutateur deux réglages "Delay > Time" (noires et croches pointées, par exemple) pour les alterner.
• Assignnez le paramètre "Position" d'un bloc Pitch Wham à la commande de tonalité de votre guitare JTV Variox ou Variax Standard. Vous verrez ainsi les guitaristes dans le public se demander comment une commande de la guitare peut générer de tels plongeons...

• Assignez plusieurs paramétres Amp+Cab à un même commutateur. Si vous en cumulez assez, vous simulerez un commutateur de canal A/B.

• Assignez "Mic" ou "IR Select" à un commutateur et choisissez pour les valeurs "Min" et "Max" différents modèles de micros ou réponses impulsionnelles (IR). Cela vous permet d'alterner instantanément entre deux micros ou IR.

Supprimer les assignations de contrôleur d'un bloc

1. A la page "Controller Assign", Sélectionné le bloc dont vous poulez supprimer les assignations et appuyez sur ACTION.
2. Appuyez sur la commande 1 (Clear Controllers).

Supprimer toutes les assignations de contrôleur

1. A la page "Controller Assign", appuyez sur ACTION.
2. Appuyez sur la commande 2 (Clear All Controllers).

La fenêtre suivante apparait:

1. Appuyez sur la commande 6 (OK).

IMPORTANT! Si vous supprimez toutes les assignations de contrôle, vous supprimez aussi l'assignation des fonctions Wah et Volume à EXP 1 et EXP 2. Soyez donc prudent avec cette fonction!

Personnaliser le label d'un commutateur contrôleur

Comme il n'y a pas de place pour un bouton [Customize] à la page "Controller Assign", la personnalisation des labels des commutateurs assignés uniquement à un ou plusieurs contrôleurs doit se faître à la page "Command Center".

RACCOURC: Àproues une assignation à un commutateur, touchez-le (sans le presser) jusqu'à ce qu'un bouton [Customize] apparaisse au-dessus de la commande 5.

Command Center

L'Helix Rack peut aussi être un centre néralgique hors pair pour toute党的建设 de scène ou de studio. Chaque commutateur au pied et pedale d'expression en mode Stomp peut envoyer divers messages:

Transmission de commandes MIDI, CV/Expression ou External Amp a vos amplis de guitare, pédales vintage, synthés et même à d'autres modéliseurs.
- Transmission de messages QWERTY Hotkey émolant un clavier d'ordinateur à pratiquement n'importe quel logiciel pour le piloter à partir de votre dispositif.
- Configuration de commutateurs au pied pour établir le mode Stomp avec des fonctions de pilotage supplémentaires (voyez "Commandes HX Preset, Snapshot et Looper" à la p. 62).
- Transmission automatique pouvant aller jusqu'à 6 messages "Instant" ou quand vous chargez un preset de l'Helix Rack. Ils permettent de lancer votre DAW, de configurer une console lumière compatible MIDI ou de changer de mémoire sur des apparels externes.

Toutes les assignations "Command Center" ne sont valables que pour le preset en vigueur mais elles peuvent être facilement copies et collées dans d'autres preset. Voyez "Copier et coller un message".

REMARQUE: Les réglages Value de messages "Instant" MIDI CC, CV Out et HX Looper, les nombres de banque/programme, les messages MMC et CV Out plus l'etat ("Dim" ou "Lit") de messages CC Toggle, CV Toggle et Ext Amp sont automatiquement charges lors de la sélection d'un snapshot.

REMARQUE: Par défaut, tous les messages MIDI du "Command Center" sont transmis simultanénement via MIDI et via USB. Vous pouvez modifier les comportements MIDI sous "Global Settings > MIDI/Tempo".

Assigner un message

1. Appuyez sur pour ouvrir le menu.
2. Appuyez sur la commande 3 (Command Center).

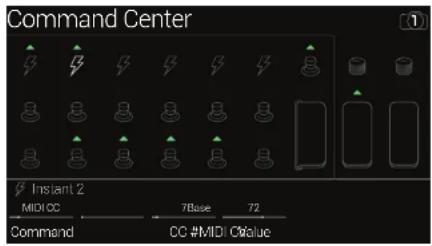

Tous les contrôleurs auxquels des messages ont ete assignes sont indiques par un triangle turquoise:

1. Utilisez le joystick pour selectionner le commutateur au pied, la pédale, la commande Variax ou la mémoire "Instant" qui doit transmettre le message.
2. Tournez la commande 1 (Command) pour désirer le type de commande à transmettre.

Les messages disponibles dépendent du contrôle sélectionné. Choisissez "None" si aucune commande ne doit être transmise.

1. Utilisez les commandes 2~5 pour régler les paramètres (variables selon le type de message):

Commande de contrôle MIDI (CC)
Com-mande	Paramètre	Description
2 MIDI Ch		Canal MIDI (1~16) de la commande de contrôle. Avec le réglage "Base", l'Helix Rack utilise le canal "Base" définie à la page "Global Settings > MIDI/Tempo".
3 CC # Sélectionne le numéro CC (0~127).
4	Value [Min Value]	Régle la valeur de la commande de contrôle (0~127). Pour EXP 1~3 et Variax Volume/Tone Knob, ce paramètre détermine la valeur minimum que la pédale ou la commande peut transmettre.
5	[Max Value]	Pour EXP 1~3 et Variax Volume/Tone Knob, ce paramètre déterminée la valeur maximum que la pédale ou la commande peut transmettre.
CC Toggle
Page	Commande Paramètre Description
1	2 MIDI Ch	Canal MIDI (1~16) des commandes de contrôle. Avec le réglage "Base", l'Helix Rack utilise le canal MIDI "Base" définài la page "Global Settings > MIDI/Tempo".
	3 CC # Sélectionne le numéro CC (0~127).
	4 Dim Value	Valeur de la commande de contrôle (0~127) quand l'anneau du commutateur est attenué. Pour les com-mutateurs 7 (MODE) et 12 (TAP), ce paramètre s'ap-pelle "Initial Val".
	5 Lit Value	Valeur de la commande de contrôle (0~127) quand l'anneau du commutateur est éclairé. Pour les commu-tateurs 7 (MODE) et 12 (TAP), ce paramètre s'appelle "Toggle Val".
2 1 Type		Régle le commutateur au pied sur "Latching" (par défaut) ou "Momentary".

REMARQUE: Pour les commandes "CC Toggle", la sélection d'un preset transmet automatiquement l'une des deux valeurs selon l'état du commutateur (attenué ou éclaire) au moment où le preset a été sauvégarde. Des pressions uttières sur le commutateur的选择運動 alternative les deux valeurs CC (de la commande 4 (Dim Value) et de la commande 5 (Lit Value)).

Bank/Prog
Com-mande	Paramètre	Description
2	MIDI Ch	Canal MIDI du message de sélection de banque et de pro-gramme (1-16). Avec le réglage "Base", l'Helix Rack utilise le canal "Base" définù à la page "Global Settings > MIDI/Tempo".
3	Bank CC00	Régle la valeur CC00 (Bank MSB). Choisissez "Off" si l'appa-reil récepteur ne doit pas réagir à CC00.
4	Bank CC32	Régle la valeur CC32 (Bank LSB). Choisissez "Off" si l'appareil récepteur ne doit pas réagir à CC32.
5	Program	Régle le nombre de programme MIDI (PC). Choisissez "Off" si vous ne pouvez transmettre qu'un message Bank MSB et/ou LSB.

Note On
Com-mande	Paramètre Description
2 MIDI Ch	Canal MIDI (1-16) de la note. Avec le réglage "Base", l'Helix Rack utilise le canal "Base" définì à la page "Global Settings > MIDI/Tempo".

Note On
Com-mande	Paramètre Description
3 Note	Nombre de note MIDI (C-1~G9). Le do central correspond à "C3".
4 Velocity Dynamique de la note MIDI (0~127).
5 Note Off	Déterminé si la note est maintainue jusqu'à ce que vous actionniez à nouveau le commutateur (Latching) ou si elle ne l'est que tant que le commutateur est enforcé (Momentary).
MMC (MIDI Machine Control)
Com-mande	Paramètre Description
2 Message Déterminé le type de message.
Ext Amp
Com-mande	Paramètre Description
2 Select	Déterminé le type de connexion utilisé par le dispositif "Ext Amp" pour le changement de canal, l'activation/ coupure de la réverbération etc.: 1 (pointe-gaine), 2 (anneau-gaine) ou les deux. Avec une assignation à une commande Instant, vous pouvez aussi désir "None" et envoyer un message différent (ou chaque message: "None") par snapshot.
3 Type	Avec une assignation à un commutateur au pied, ce paramètre déterminé le réglage du commutateur: Latching (par défaut) ou Momentary.
IMPORTANT! Reliez les prises EXT AMP 1/2 uniquement à des amplificateurs dotés d'entrées à court-circuit-gaine (masse). La connexion à une entrée d'un另一种 type pourrait endommager définitivement votre ampli et l'Helix Rack! Si vous ne connaissiez pas le type de d'entrée de votre ampli, contactez le fabricant.
IMPORTANT! La capacité de l'Helix Rack à pilotier le canal d'un ampli externe et/ou la réverbération a été testée avec de nombreux amplis et têtes d' ampli populaires. Malheureusement, cela ne garantit pas sa compatibilité avec tous les produits. Notez que, selon le circuit de commutation de canaux de l' ampli utilisé, la fonction "EXT Amp" peut ne pas produit le résultat escompté.

REMARQUE: Si une commande "Ext Amp" est assignée à Instant 1~6, la connexion可以选择 avec la commande 2 (Select) est établetls au changement du preset. Si une commande "Ext Amp" est assignée à un commutateur au pied, l'etat actuel du commutateur (attenué ou éclairé) déterminée si la connexion avec l'ampli externé est établetls lors de changement du preset. Si la diode du commutateur est attenuée, aucune connexion n'est étable. Si elle est éclairée, la connexion choisie avec la commande 2 (Select) est étable. Des pressions successives sur le commutateur activent (LED éclairée) et coupent (LED éteinte) la connexion.

CV Out (tension de contrôle)
Com-mande	Paramètre Description
2	CV Value [CV Min Val]	Régle la valeur CV (1-100) de la prise CV/Expression de l'Helix Rack. Pour EXP 1~3 et les commandes de tonality/volume de la Variax, ce paramètre déterminé la valeur minimum que la pédale ou la commande peut transmettre.
3	[CV Max Val]	Pour EXP 1~3 et les commandes de tonality/volume de la Variax, ce paramètre déterminé la valeur maximum que la pédale ou la commande peut transmettre.

CV (Control Voltage) Toggle
Commande	Paramètre Description
2 Dim Value	Valeur CV (0~100) quand l'anneau du commutateur est attenué. Pour les commutateurs 7 (MODE) et 12 (TAP), ce paramètre s'appeille "Initial Val".
3 Lit Value	Valeur CV (0~100) quand l'anneau du commutateur est éclairé. Pour les commutateurs 7 (MODE) et 12 (TAP), ce paramètre s'appeille "Toggle Val".
4 Type	Avec une assignation à un commutateur au pied, ce paramètre déterminée le réglage du commutateur: Latching (par défaut) ou Momentary.

REMARQUE: Pour les commandes "CV Toggle", la sélection d'un preset transmet automatiquement l'une des deux valeurs de tension de contrôle à la sortie CV/Expression selon l'état du commutateur (attenué ou éclairé) au moment où le preset a été sauvégarde. Des pressions ultérieures sur le commutateur alternent les deux valeurs de tension de contrôle de la commande 2 (Dim Value) et de la commande 3 (Lit Value).

Commandes QWERTY Hotkey

Des messages QWERTY Hotkey (raccourcis clavier d'ordinateur avec ou sans modifieurs comme les touches majuscule, contrôle, option/alt et commande) peuvent aussi être transmis à votre Mac, PC ou dispositif iOS via USB, ce qui vous permet de pilotier pratiquement n'importe quel logiciel DAW, YouTube, Spotify, appli de boucle, logiciel DJ, logiciel lumière etc.

Les commandes QWERTY peuvent être assignées à n'importe quel commutateur au pied ou commande Instant et transmises automatiquement lors de la sélection d'un preset ou d'un snapshot. La procédure suivante permet de les configurer avec l'Helix Rack (mais il est probablement plus simple et plus rapide de configurer les assignations Hotkey avec l'appli HX Edit).

1. A la page "Command Center", Sélectionnez un commutateur au pied ou une commande Instant et tournez la commande 1 (Command) pour Sélectionner "Hotkey".
2. Tournez les commandes 2~5 pour désir la combinaison de touches voulue. Si le raccourci n'utilise pas de touches modificatrices, laissez les commandes 2, 3 et 4 régles sur "None".

Comme avec un clavier d'ordinaire, il faut que le logiciel ou l'appli soit selectionnee pour que les raccoursciennent un effet.

QWERTY Hotkeys
Page	Commande	Paramètre Description
1	2 Modifier 1	Configure jusqu'à trois modifieurs à transmettre avec la frappe de touche: Choisissez "Shift", "Alt", "Ctrl" ou "Mac/PC" (correspondant à la touche "Windows" sous Windows et la touche "Commande/Pomme" sous macOS.
	3 Modifier 2
	4 Modifier 3	Choisissez "None" pour les commandes 2~4 s'il ne faut pas de modifierateur.
	5 Keystroke	Déterminé le caractère alphanumeric ou autre à envoyer.

21 Type Regle le commutateur sur Momentary ou Latching.

ASTUCE: Pour vous aider à démarrer, nous avons préparé plusieurs "Réglages d'usine" dans la setlist Templates contenant des raccourtis pour pilotier diverses applications populaires DAW, multimédia et de production!

Commandes HX Preset, Snapshot et Looper

Les commandes "HX" permettent de configurer les commutateurs en mode Stomp pour étrende encore le contrôle des fonctions internes du dispositif. Ces commandes sont sauvagedées par preset.

A REMARQUE: Bien que les commutateurs en mode Stomp pulsent se voir assigner plusieurs fonctions, nous给您 consellions vivement de n'assigner les commandes HX Preset, HX Snapshot et HX Looper qu'a des commutateurs n'ayant pas d'autre assignation pour éviter tout comportement inattendu..

HX Preset

La commande HX Preset vous permet de configurer un commutateur en mode Stomp pour qu'il "saute" immidiatement à n'importe quel autre preset au sein de la setlist.

1. A la page "Command Center", sélectionnez un commutateur au pied et tournez la commande 1 (Command) pour sélectionner "HX Preset".
2. Tourmez la commande 2 (Preset) sur "Next", "Previous" ou choisissez un preset spécifique (01A~32D).

HX Preset
Com-mande	Paramètre Description
2 Preset	Déterminé le preset sélectionné par la commande: “Next”, “Previous” ou un nombre de preset (01A-32D) au sein de la setlist en vigueur.

HX Snapshot

La commande HX Snapshot vous permet de configurer un commutateur en mode Stomp pour qu'il sélectionne immédiatement un snapshot au sein du preset en cours.

1. A la page "Command Center", Sélectionnez un commutateur au pied et tournez la commande 1 (Command) pour Sélectionner "HX Snapshot".
2. Toumez la commande 2 (Behavior) pour désir "Press/Release" ou "Press/Hold".
3. Tourmez les commandes 3 et 4 pourCHOISIR les snapshots selec tionnes avec "Press" et "Release"(ou ("Hold") du commutateur.

HX Snapshot
Com-mande	Paramètre Description
2 Behavior	Détermine le comportement du commutateur au pied. Il vous permet de charger le nombre de snapshot voulu ou le snapshot suivant ou précédent, indépendamment pour chaque Press (pression) et Release (relachement) ou chaque Press et Hold (maintien) du commutateur. (Notez que le label et la LED du commutateur au pied en mode Stomp n'indique que la commande assignée à la fonction Press.)
3 Press	Régle le snapshot à charger quand le commutateur est pressé.
4 Release/Hold	Régle le snapshot à charger quand le commutateur est relâché (ou maintainu, selon votre choix avec la commande 2).

HX Looper

Si le preset contient un bloc Looper, cette commande permet de configurer une commande Instant pour un commutateur en mode Stomp pour pilotier les fonctions du Looper (Play, Stop, Rec etc.).

REMARQUE: Un bloc 6 Switch ou 1 Switch Looper doit êtreprésent dans votre preset pour que les commandes HX Looper fonctionnel.

HX Looper - Assignation de commande Instant:

1. Ala page "Command Center", selectionnez un contrôleur Instant et tournez la commande 1 (Command) sur "HX Looper".
2. Tournez la commande 2 (Function) pourCHOISIR LA Fonction du Looper a piloter.

L'action可以选择 Function est automatiquement sauvegardée et chargeé par snapshot. Cela permet, par exemple, d'enregistrer une boucle et de configurer une commande Instant pour lancer la boucle automatiquement lorsqu'un snapshot est sélectionné et la couper lorsqu'un autre snapshot est charge (voyez aussi "Utiliser des snapshots").

HX Looper - Commande Instant β
Com-mande	Paramètre Description
2 Function	Détermine l'action du Looper déclenchée: Play, Stop, Play/Stop, Rec, Overdub, Record/Overdub, Play Once, Reverse, Forward, Reverse/Forward, Half Speed, Full Speed, Toggle Speed ou Undo.

HX Looper - Assignation des commutateurs au pied:

1. A la page "Command Center", Sélectionnez un commutateur au pied et réglez la commande 1 (Command) sur "HX Looper".
2. Toumez la commande 2 (Behavior) pourCHOISIR "Press/Release" ou "Press/Hold".
3. Tourmez les commandes 3 et 4 pourCHOISIR les commandes Looper transmises par pression, relachement (ou mainten) du commutateur.

Les actions choisis Behavior, Press et Release/Hold sont automatiquement sauvegardees et charges par snapshot.

HX Looper - Footswitch
Com-mande	Paramètre Description
2 Behavior	Déterminé le comportement du commutateur au pied. Cela vous permit d'envoyer jusqu'à deux commandes Looper différentes, indépendamment avec chaque Press (pression) et Release (relâchément) ou chaque Press(ion) et Hold (maintien) du commutateur. (Notez que le label et la LED du commutateur au pied en mode Stomp n'indique que la commande assignée à la fonction Press.)
3 Press	Règle la commande Looper à envoyer quand le commuta-teur est pressé.
4 Release/Hold	Règle la commande Looper à envoyer quand le commu-tateur est relâché (ou maintenu, selon votre choix avec la commande 2).

Notez que le label et la LED du commutateur au pied en mode Stomp n'indique que la commande assignée à la fonction Press.

Copier et coller un message

1. Sélectionnez l'endetroit contenant le message de commande à copier et appuyez sur ACTION.
2. Appuyez sur la commande 1 (Copy Command).
3. Sélectionnez l'endetroit où vous pouze coller le message de commande (meme dans un autre preset) et appuyez sur ACTION.
4. Appuyez sur la commande 3 (Paste Command).

Copier et coller tous les messages

La configuration de messages identiques ou similaires dans plusieurs preset peut vitevenir pénible. C'est pourquoit l'Helix Rack permet de copier et coller tous les messages d'un preset dans un autre.

1. A la page "Command Center", appuyez sur ACTION.
2. Appuyez sur la commande 2 (Copy All Commands).
3. Sélectionnez l'endetroit où vous voulez coller les messages de commande et appuyez sur ACTION.
4. Appuyez sur la commande 3 (Paste All Commands).

Supprimer un message

1. Sélectionnez l'endetroit contenant le message à supprimer et appuyez sur ACTION.
2. Appuyez sur la commande 4 (Clear Command).

Supprimer tous les messages

1. A la page "Command Center", appuyez sur ACTION.
2. Appuyez sur la commande 5 (Clear All Commands). La fenêtre suivante apparait:

1. Appuyez sur la commande 6 (OK).

Changer la couleur et le label d'un commutateur à message

1. A la page "Command Center", Sélectionnez un commutateur au pied 1~5, 7~11 ou "Exp Toe" et appuyez sur la commande 6 (Customize).

La page "Customize" apparait.

Actionnez le joystick a gauche ou a droite pour deplacer le curseur.

Tournez le joystick (ou poussez-le vers le haut/bas) pour selectionner un autre caractère.

Appuyez sur la commande 2 (Delete) pour supprimer le caractère sélectionné et déplacer les caractères suivants vers la gauche.

Appuyez sur la commande 3 (Insert) pour insérer un espace et déplacer les caractères suivants vers la droite.

RACCOURCI: Appuyez sur le joystick pour selectionner successivement "A", "a", "0" et "espace".

Appuyez sur la commande 4 (Remove) pour effacer le texte personnalisé et retrouver le label préprogramme du commutateur. "Remove" n'apparait que quand un nom a été personnalisé.

1. Toumez la commande 5 (Switch LED) pour désir une autre couleur pour la LED du commutateur au pied (ou l'eteindre).

En général, nous recommendons de conserver le réglage "Auto Color".

1. Appuyez sur la commande 6 (Save).

REMARQUE: Les commutateurs au pied peuvent aussi être personnalisés à la page "Bypass Assign" (ou avec l'appli HX Edit). L'option de personnalisation des messages de commutateur Command Center - Customize n'est pas disponible si vous avons sélectionné une commande de type HX Preset, HX Snapshot ou HX Looper.

Global EQ

L'égaliser global de l'Helix Rack a trois bandes entièrement paramétriques ainsi que des filtres passée-bas et passée-haut reglables. Il peut vous aider à régréler rapidement et simplement des problèmes d'acoustique. Global EQ s'applique à toutes les Setlists et preset et peut être appliqué aux sorties 1/4" OUT ou XLR OUT, voire aux deux types de sortie.

REMARQUE: Global EQ n'a�除 effect sur les sorties SEND, DIGITAL et USB.

Quand Global EQ est actif, la page principale affiche son icone à gauche de celle des snapshots:

1. Appuyez sur pour ouvrir le menu.
2. Appuyez sur la commande 5 (Global EQ).

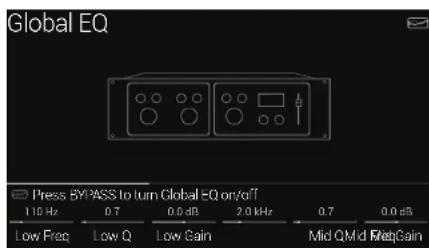

La page "Global EQ" apparait

1. Appuyez sur BYPASS pour activer/couper l'égaliseur global.

RACCOURI: A la page principale, vous pouvez maintir BYPASS enforcé pour activer/ couper l'égalérateur global sans devoir afficher la page "Global EQ".

ASTUCE: Appuyez sur PAGE > pour voir la page 3 de paramètres et tournez la commande 1 (Apply EQ) pour n'appliquer l'égaliser global qu'aux sorties 6,3mm, qu'à la sortie XLR ou aux deux types de sorties.

Initialiser le réglage Global EQ

Initialisez ("reset") le Global EQ pour retrouver les réglages d'usine par défaut (linéaires).

1. A la page "Global EQ", appuyez sur ACTION.
2. Appuyez sur la commande 1 (Reset Global EQ).

La fenêtre suivante apparait:

1. Appuyez sur la commande 6 (OK).

Global Settings

Les paramétres du menu "Global Settings" s'appliquent aussi à l'ensemble des Setlists et preset: il s'agit des niveaux d'entrée et de sortie, des réglages de mode des commutateurs au pied. Le coin supérieur croit affiche la version du système (firmware) de l'Helix Rack. Pour en savoir plus sur les dernières mises à jour du système de l'Helix Rack, rendez-vous sur le site line6.com/support.

1. Appuyez sur pour ouvrir le menu.
2. Appuyez sur la commande 6 (Global Settings).

La page "Global Settings" apparait.

1. Actionnez le joystick pour selectionner un des six sous-menus.

Si nécessaire, appuyez sur < PAGE/PAGE > pour afficher plus de parametes.

Initialiser tous les réglages globaux

L'initialisation des réglages globaux de l'Helix Rack rétablit les réglages d'usine. Cette initiaisation n'affecte pas lessons que vous avez créé.

1. Dans n'importequel sous-menu"Global Settings",appuyez sur ACTION.
2. Appuyez sur la commande 1 (Factory Settings).

La fenêtre suivante apparait:

1. Appuyez sur la commande 6 (OK).

ASTUCE: Les fonctions "Create & Restore Backup" de l'appli HX Edit permettent d'inclure les réglages globaux de votre dispositif avec vos réglages de setlists, IR, Favorites et réglages par défaut de User Modell

Page	Commande	Paramètre Description
1	1 Guitar In Pad	Si vous guitare ou votreasse a des micros actifs ou très bruyants, vous pouze activer ce paramètre. Il n'y a cependant pas de règle fixe: essayez et choisissez la solution quionne le moyen.
	2 Mic In 48V Phantom	Quand cette fonction est activée, l'Helix Rack délivre une alimentation fantôme de 48V à la prise XLR MIC IN pour micros à condensateur. IMPORTANT! Ne branchez jamais les sorties XLR de l'Helix Rack à un dispositif dont les entrees XLR dispensent une alimentation fantôme de 48V! Coupez-la au préalable.
	3 Mic In Gain	Détermine le niveau d'entree analogue de la prise MIC IN.
	4 Mic In Low Cut	Sélectionne la fréquence de coupure du filtre coupe-bas de la prise MIC IN. Tournez la commande à fond à gauche (ou appuyez dessus) pour désactiver le filtre.
	5 USB In 1/2 Destination	Si vous vouliez accompagner de la musique venant d'iTunes, YouTube™ ou yours Daw, vous pouzechosir ici les sorties de l'Helix Rack auxquelles le flux primaire audio stéreo de l'ordinateur ou de l'IPad doit être envoyé. USB In 1/2 contoument tous les processeurs de l'Helix Rack. USB 3/4, 5/6 et 7/8, par contre, peuvent être sélectiptions comme blocs d'entree pour traiter des enregistements de DAW ou effectuer un "re-amping". En règle générale, choisissez "Multi" car, ainsi, le signal USB In 1/2 est envoyé directement aux sorties 6,3mm, XLR et numérique. Voyez "Audio USB".
	6 USB In 1/2 Trim	Règle le niveau du signal audio USB 1/2 qui contoure tous les processeurs de l'Helix Rack. En règle générale, il doit rester à "0.0dB".
2	1 1/4" Outputs	Choisissez "Instrument" si vous relizés les sorties 1/4" de l'Helix Rack à des pédales externes ou à l'entree de gutaire de deux amplis. Choisissez "Line" pour connecter les sorties à une console de mixage, des moniteurs de studio, un enregistrure etc. Si vous n'utilise qu'un seul ampli ou une seule enceinte, branchez uniquement la prise 1/4" OUT LEFT/MONO.
	2 XLR Outputs	Choisissez "Mic" si vous branchez les sorties XLR de l'Helix Rack à des préamplis de micro externes ou aux entrees XLR d'une console de mixage. Choisissez "Line" Si vous branchez ces prises à des monutes de studio ou aux entres ligne d'une console de mixage. Si le dispositif externe est mono, branchez uniquement la prise XLR OUT LEFT/MONO.
	3 Send/Return 1	Choisissez "Instrument" si vous utilisez une paire Send/Return comme boucle d'effet pour des pédales externes. Choisissez "Line" si vous branchez une paire Send/Return à un processeur d'effet externe ou si vous les utilisez comme entrees/sorties supplémentaires pour clavier, boite à rythme, console de mixage etc.
	4 Send/Return 2
	5 Send/Return 3
	6 Send/Return 4
3	1 Re-amp Src (USB 7)	USB Out 7 et 8 sont réservées aux signaux Di pour les applications "re-amp". SéLECTIONNZ les entrees dont le signal sec est envoyé à yours DAW. Voyez "Audio USB".
	2 Re-amp Src (USB 8)
	3 Volume Knob Controls	Détermine les sorties dont le niveau est affecté par le règlage de la commande VOLUME. Cela peut, par exemple, de régler le niveau du signal envoyé par les sorties 1/4" au return de scène sans modifier le niveau du signal envoyé à la console de façade par les prises XLR OUT. Vous pouze aussi désac-tiver la commande VOLUME. Dans ce cas, choisissez le règlage "Digital". Les sorties 6,3mm et XLR de l'Helix Rack auront le niveau nominal.
	4 Headphones Monitor	Détermine le ou les signaux envoyés à la prise PHONES (casque). En règle générale, ce paramètre est régèle sur "Multi" (1/4)+XLR+Digital+USB 1/2) mais si vous partagez le processeur avec un ou plusieurs autres musiciens, il peut arriver que vous ne souhaitiez entendre que le signal envoyé aux sorties 1/4" ou XLR.
	5 Digital Output	Vous ne pouze activer qu'une sortie numérique à la fois: sélectionNZ S/P DIF ou AES/EBU. Si vous branchez un dispositif L6 LINK à l'Helix Rack, la prise S/P DIF OUT est automatiquement désactivée. La sortie audio USB n'est pas affectée par ce règlage. Voyez aussi "Controller Assign".
	6 Digital Out Level	Règle le niveau de sortie S/PDIF et AES/EBU. En règle générale, il doit rester à "0.0dB".
4	1 Sample Rate	Détermine la fréquence d'échantillonnage des sorties S/PDIF et AES/EBU de l'Helix Rack. Vous avez le besoin entre 44.1kHz, 48kHz (par défaut), 88.2kHz et 96kHz. Quand vous branchez l'entrée S/PDIF ou AES/EBU d'un autre dispositif, réglez bien les deux disposifiets sur la mème fréquence d'échantillon-nage. Ce règlage n'a aucurn effet sur les signaux audio transmis via USB.
	2 Clock Source	Détermine si les sorties S/PDIF et AES/EBU suivient l'horloge interne de l'Helix Rack ou un générateur d'horloge externe branché à WORD-CLOCK IN. N'oublié pas de régler les deux disposifiets sur la mème fréquence d'échantillonnage.

Global Settings > Preferences

Page Commande Parametre Description

1	Snapshot Edits
	2	Tap Tempo Pitch
	3	Preset Num-bering
	4	Snapshot Reselect
	5	Joystick Encoder
	6	Preset Spillover
2	1	Auto Impedance

Global Settings > MIDI/Tempo

Page Knob Parameter Description
1	1	MIDI Base Channel Sets the system base MIDI channel that Helix Rack uses to receive and send MIDI communication via MIDI and USB. Note that MIDI messages assigned from the Command Center page can be set to any MIDI channel.
	2	MIDI Thru When on, MIDI OUT also acts as a MIDI THRU; that is, it passes through any MIDI messages received at the MIDI IN jack.
	3	Receive MIDI Clock Determine si l'Helix Rack réagit aux messages de synchronisation MIDI arrivant via MIDI IN, via USB ou à la première entrée détectée ("Auto"). Si l'Helix Rack ne doit réagir àaucen message MIDI Clock, réglez ce paramètre sur "Off". La LED du commutateur TAP de l'Helix Control clignote en bleu quand le tempo est déterminé par des messages MIDI Clock.
	4	Send MIDI Clock Determine si l'Helix Rack transmet des messages de synchronisation MIDI via MIDI OUT, via USB ou via les deux. Si l'Helix Rack ne doit transmettre aucun message MIDI Clock, réglez ce paramètre sur "Off".
	5	Tempo Select The "Speed" or "Time" parameters of all tempo-based FX can be set to a note value that follows Tap Tempo or the tempo set with Knob 6 (Snapshot BPM/Preset BPM/Global BPM). Choose whether the Helix Rack tempo is stored and recalled with each snapshot, recalled with each preset, or is applied globally across all presets and snapshots. Remarque: L'Helix Rack ne réagit pas aux pressions sur TAP dont le rythme est inférieur à 40.0BPM afin de pouvoir détecter correctement les entrées très rapides. Vous pouvez cependant sélectionner manuellement un tempo descendant jusqu'à 20.0BPM avec le paramètre Tempo Select.
	6	Snapshot BPM/Preset Preset BPH/Global BPM This is an alternative way to set the Helix Rack tempo, instead of repeatedly stepping on the TAP footswitch. Depending on the Knob 5 (Tempo Select) setting, this value is saved per snapshot, per preset, or globally. The Helix Rack device's tempo has a resolution of 0.1 BPM (beats per minute). You can also quickly access this parameter at any time by briefly touching the TAP footswitch.
2	1	MIDI Over USB Si vous activé ce paramètre, l'Helix Rack reçoit et transmet des messages MIDI via USB (en plus des prises MIDI). (USB-MIDI peut être utilisé avec n'importe quel ordinateur pour échanger des donnéesé MIDI entre l'Helix Rack, un logiciel DAW et des applications MIDI.)
	2	MIDI PC Receive Determine si l'Helix Rack reçoit et réagit aux changements de programme MIDI (PC) chargeant des presets de l'Helix Rack.
	3	MIDI PC Send Determine si l'Helix Rack transmet des messages de changement de programme MIDI et via quelles sorties MIDI. Choisissez le réglage "MIDI" pour les transmettre via la prise MIDI OUT, "USB" pour les transmettre via la prise USB uniquement ou "MIDI+USB" pour les transmettre via les deux sorties. Si l'Helix Rack ne doit transmettre aucen changement de programme MIDI, réglez ce paramètre sur "Off".
	4	Duplicate PC Send Determine si l'Helix Rack transmet ou non des messages de changement de programme MIDI (PC) lors de la selection de prêts. (Utilisez la commande 3 (MIDI PC Send) pour désirer la sortie utilisée par les messages de changement de programme MIDI.) Un message PC est transmis lorsqu'un preset est sélectionné sur l'Helix Rack.

Global Settings > Footswitches

Commande	Paramètre Description
1	Stomp Select	Par défaut, cette option est réalisée sur "Touch", ce qui active la fonction tactile capacité des commutateurs au pied. En mode Stomp FS, le fait de tou-cher un commutateur au pied séLECTIONne le bloc qui lui est assigné pour l'édition. Il permet aussi d'effectuer une assignation Bypass rapiède en touchant le commutateur durant deux secondes ou d'échanger des assignations en touchant deux commutateurs simultanément durant deux secondes. Si vous ne poulez pas cette fonction tactile (si vous jouez pieds nus, par exemple), réglez ce paramètre sur "Off". Avec l'options "Press", une pression sur un commutateur en mode Stomp séLECTIONNège également le bloc assigné (en plus d'activer/de couper le bloc). Pour activer l'ensemble ces possibilités, sélectionnéz "Touch+Press".
2	Preset Mode Switches	Par défaut, le mode Preset affiche 8 mémoires (4 par rangée). Possibillés: "8 Presets", "Preset/Stomp" (une banque de presets pour la rangée supérieure et des commutateurs en mode Stomp pour la rangée inférieure), "Stomp/Preset" (des commutateurs en mode Stomp pour la rangée supérieure et une banque de presets pour la rangée inférieure), "Preset/Snap" (une banque de presets pour la rangée supérieure et les snapshots 1-4 pour la rangée inférieure), "Snap/Preset" (les snapshots 1-4 pour la rangée supérieure et des commutateurs en mode Stomp pour la rangée inférieure), "Stomp/Snap" (des commutateurs en mode Stomp pour la rangée supérieure et les snapshots 1-4 pour la rangée inférieure) et "8 Snapshots" (snapshots 1-8).
3	Stomp Mode Switches	L'option "10 switches" permet d'utiliser les commutateurs au pied 1 (BANK) et 7 (BANK) comme commutateurs Stomp supplémentaires. Ce n'est cependant variable qu'en mode Stomp. En mode Preset, Snapshot ou Looper, BANK\AT BANK conservent leur fonction.
4	Snapshot ModeSwitches	Avec un réglage "Auto Return", l'Helix Rack returne au mode précédent après la sélection d'un snapshot. Avec un réglage "Manual Return", l'Helix Rack reste en mode Snapshot jusqu'à ce que vous actionnées le commutateur 6 (CANCEL).
5	Up/Down Switches	Avec le réglage "Presets" ou "Snapshots", les commutateurs 1 (BANK) et 7 (BANK) endossent la fonction PRESET\AVOursupSNAPSHOT\AVOTenmettant de selectionner le preset ou snapshot suivant prédictent. Cela vous permet de programmerer vossons de façon séquentielles dans une setlist pour un concert et de selectionner successivement vos presets ou snapshots. Vous pouze aussi changer rapidement ce réglage à tout instant en maintainant les commutateurs\AVOTenfocnés 2 secondes. A tout instant, vous pouze Maintenir les commutateurs 1 et 7 enforcés pour selectionner BANK\AVOT, PRESET\AVOTouSNAPSHOT\AVOT.
6	Swap Up/Down	Quand Stomp Mode Switches (voyez la commande 3 plus haut) est réalisée sur "8 Switches", le réglage "On" de ce paramètre-ci inverse la direction haut/bas des commutateurs au pied 1 et 7 pour la sélection de BANK, PRESET ou SNAPSHOT. Raccourci: Touchez (sans presser) les commutateurs 1 et 7 en mode haut/bas durant une seconde puis pressez la commande 6.

Commande	Paramètre Description
1 EXP 1 Polarity		Si vous pédale d'expression exter sembie fonctionner à l'envers (un bloc de pédale de volume est au maximum quand le talon est enforcé, par exemple), réglez ce para-mètre sur "Inverted".
2 EXP 2 Polarity
3 EXP 3 Polarity
4	EXP 1 Pedal Position	Déterminé si les réglages de pédale d'expression de l'Helix Rack sont charges par snapshot, par preset ou appliqués globalement. Si vous voulez qu'une pédale de volume ou wah garde sa position quand vous changez de mémoire, réglez ce paramètre sur "Global".
5	EXP 2 Pedal Position
6	EXP 3 Pedal Position

Global Settings > Displays

Commande	Paramètre Description
1	LED Ring Brightness	Détermine si l'anneau LED des commutateurs en mode Stomp s'attENUè ou s'éteint quand l'effet est coupé (bypass). Quand vous jouez en plein soleil, vous pouvez le régler sur "Off/Bright" pour augmenter le contraste.
2	Tap Tempo LED	Si vous ne poulez pas que la diode rouge du commutateur 12 (TAP) clignote constamment, vous pouze l'éteindre.
3	Pedal Position Display	Détermine si l'afficheur au-dessus de la pédale d'expression intégrée indique momentarilyément la position de la pédale ("Temporary") ou si cette indication reste visible ("Persistent"). Quand vous actionné la pédale, l'afficheur indique la position (0~100%).
4	Tempo BPM Display	Avec le réglage "Temporary", le label LCD de l"Helix Control situé au-dessus du commutateur TAP/TUNER affiche temporairement la valeur BPM quand vous tapez deux ou plusieurs fois sur le commutateur. "Persistent" détermine que la valeur BPM reste affchéée en permanence et remplace la label TAP. Raccourci: Pour affiner le tempo, touche brieurement le commutateur au pied TAP/TUNER pour afficher momentarilyément les options d'edition du tempo à l'écran principal puis tournez la commande 6 (BPM) pour entrèr le tempo manuellement.

Audio USB

L'Helix Rack fait fonction d'interface audio USB 2.0 à entres et sorties multiples, 24 bits/96kHz, à faible latence pour ordinateurs Windows et Mac ainsi que pour iPad et iPhone (avec kit de connexion d'appareil photo Apple) et est compatible avec les principaux logiciels DAW.

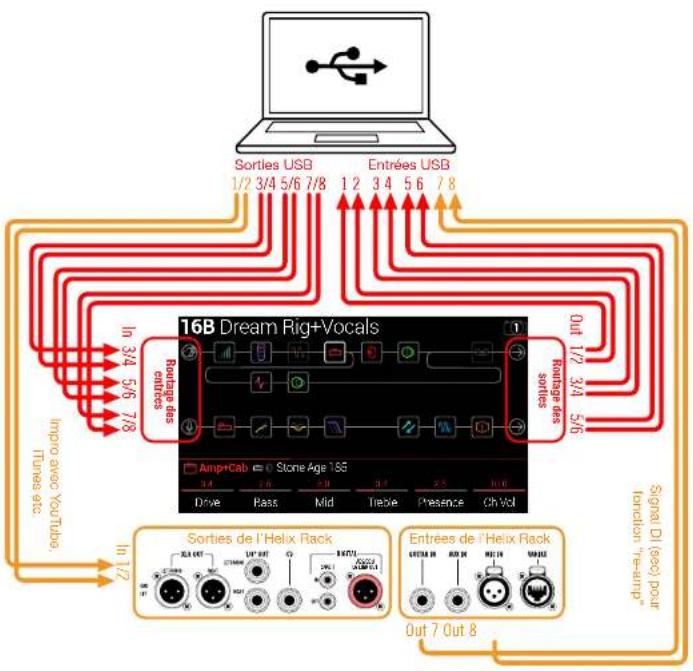

REMARQUE: Pour l'audio via USB:

Pour les applications audio sous Windows, il est indispensableable de télécharger et d'installer le pilote Line 6 Helix Rack ASIO ^® (voyez page 75).

Pour les ordinateurs Mac, il ne faut installer le pilote Line 6 Mac Core Audio que si vous souhaïzez une fréquence d'échéantalonnage audio autres que 48kHz (voyez page 75).

Pour les disposits iPad ou iPhone, il ne faut pas installer de pilote.

Ces pilotes sont disponibles sur le site lin6.com/software. Voyez les Commentaires ("Release Notes") concernant le firmware de l'Helix Rack pour en savoir plus sur les pilotes pour les systèmes d'exploitation Windows et Mac les plus récents.

Si vous désisissez le réglage par défaut "Multi" pour les blocs Input et Output, le signal de sortie audio du logiciel transmis via USB 1/2 sera automatiquement envoyé aux sorties XLR OUT, 1/4" OUT et PHONES de l'Helix Rack. Cea vous permet d'accompagner des morceaux YouTube, iTunes ou de votre DAW sans les faire passer par une floquee d'amplis et d'effets.

Si vous assignez une des pistes du DAW au port USB 1/2 de l'Helix Rack, vous enregistrez le signalTraitsedel'HelixRack.L'ecoute n'asalao miadrelatencecaryousentendezle signaldesortidesdel'HelixRack(sanspassarlelogiciel).

Les autres entrées et sorties USB de l'Helix Rack peuvent être sélectionnées dans les blocs Input et Output ainsi que dans les menus des pistes DAW concernées. Cela peut servir pour réaliser de nombreuses configurations de routage sans changement de connexion de cables. Voyez les exemples ci-dessous.

Ecoute via le matériel ou via le logiciel

Avec le réglage par défaut "Multi" pour les blocs Input et Output, vous entendez toujours le signal de sortie du processeur. Il ne dépend absolument pas des réglages d'écoute du logiciel DAW. Ce "hardware monitoring" est souvent pratique car il permet d'ecouter les signaux de la guirature et du micro sans latence (et avec le traitement de l'Helix Rack) puisque les signaux ne font pas le detour par le logiciel.

Pour certains enregistements sur DAW, il peut être préférible d'utiliser la fonction "Input Monitoring" ou "Soft Thru" du logiciel d'enregistrement. Cevez vous permet d'écouter le signal d'entrée de l'enregistrement avec les effets d'éventuels plug-ins. L'inconveniement de ce "software monitoring" est le léger retard (latence) du signal d'entrée qui doit d'abord être traité par le logiciel avant d'être renvoye aux entretres de l'Helix Rack. L'Helix Rack est conçu pour:généra une latence ultra faible.Voyez la section Régler le pilote ASIO (Windowsuniquement) pour plus d'infos et les réglages.

Quand vous écoutez le signal de sortie des pistes, il vaut moins ne pas y ajouter le signal de sortie direct de l'Helix Rack. Pour cela, réglez le bloc Output de l'Helix Rack sur "USB Out 3/4" ou "5/6". EnCHOIsissant un de ces réglages pour le bloc Output, les signaux traités par l'Helix Rack sont envoyés en stéreo au logiciel DAW (mais ne sont pas envoyés à la sortie via USB 1/2). Pour enregister le signal traité de l'Helix Rack sur une piste du DAW, assignez le port USB Out de l'Helix Rack à cette piste au sein du logiciel. Vous pouvez aussi assigner le port USB Out 7 ou USB Out 8 de l'Helix Rack à une deuxième piste du DAW pour enregistrer une version non traitée du signal (DI). Voyez la section suivante.

REMARQUE: Pour entendre le mixage compléut du logiciel DAW, réglez le bloc input de l'Heilix Rack sur "Multi" et envoyez la sortie Master du DAW au port USB 1/2 de l'Heilix Rack.

Enregistrement direct pour un traitement ultérieur (Re-amp)

Actuellement, il est courant d'enregistrer les signaux de guitare (Varix) et/ou de micro avecTraitement sur une piste et sansTraitement sur une autre.Cette derniere piste enregistretre donc le signal sec DI (Direct Input).Cela permet de traiter la piste DI ulterieurement avec des plug-ins ( comme le Line 6 Helix Native) et/ou de renvoyer le signal DI à unisable amplificateur ou un proceseur extern. L'Helix Rack propose des solutions pratiques pour enregistrer des pistes DI et les traiter ulterieurement avec I'Helix Rack - sans cablage ni materiel supplémentaire!

L'Helix Rack a deux sorties DI-USB Out 7 et 8- qui peuvent être seLECTIONnées comme entretres pour n'importe qu'elle piste DAW. Ces deux sorties USB peuvent voir assigner les entretes de l'Helix Rack de votrechoir. Pour assigner une entree Helix Rack à ces sorties, affichez successivement "Global Settings>Ins/Outs>Re-amp Src USB7" et "Re-amp Src USB8" et selectionnez "Guitar", "Variax", "Variax Mags" ou "Mic".

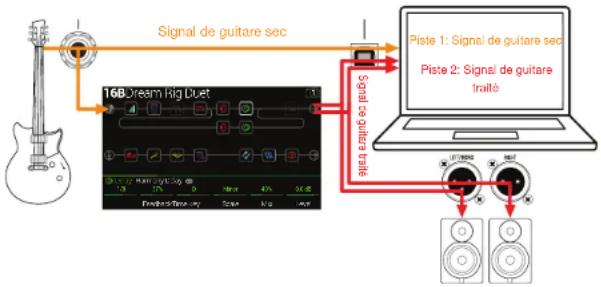

Enregister un signal non traité

A titre d'exemple, nous allons enregistrer une partie de guitare simultanément sur deux pistes DAW: l'une enregistrera le signal traité de la guitare et l'autre le signal sec.

1. Affichez la page "Global Settings>Ins/Outs" de l'Helix Rack et réglez "Re-amp Src (USB 7)" sur "Guitar" (voyez l'illustration ci-dessus).
2. Programmez ou selectionnez un son Helix Rack. Les blocs Input et Output doivent utiliser le réglage par défaut "Multi".
3. Au sein du projet DAW, créez deux nouvelles pistes audio: Créée une piste mono pour enregistrer le signal sec de la guitare et réglez son entre sur Helix Rack USB 7.

Creez une piste stéreo pour enregistrer le signal complet traité par l'Helix Rack et réglez son entrée sur Helix Rack USB 1/2.

1. Assignez ces deux pistes ainsi que la sortie Master du DAW aux ports USB 1/2 pour pouvoir écouter toutes les pistes via l'Helix Rack.

REMARQUE: Si vous envoyez la piste stéreo au port USB 1/2 de l'Helix Rack, vous entendez le signal traité durant l'enregistrement par le système d'écoute de l'Helix Rack. Pour cette configuration, déactivée l'écoute algé可能导致 des autres les pistes du DAW.

5. Activez l'enregistrement sur les deux pistes DAW, lancez l'enregistrement et jouez votre partie de guitare!

Cette partie est donc enregistrée avec traitement Helix Rack à écouter avec le projet et sans contrôle: l'enregistrement sec (DI) poursuira ensuite être traité par des plug-ins du logiciel DAW et/ou renvoyé au processeur ou à un ampli de guitare (voyez la section suivante).

Réamplification avec I'Helix Rack

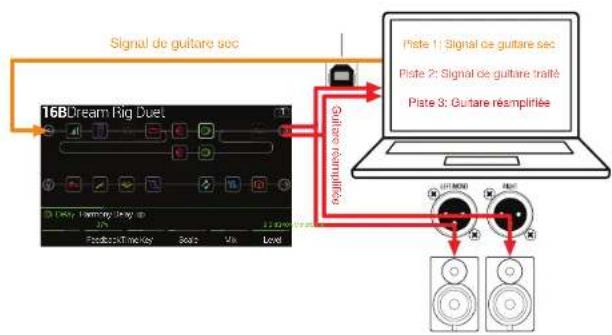

Si vous DAW permet de router des pistes individuelles vers des sorties distinctes (et donc pas vers USB 1/2 de l'Helix Rack), sélectionnez une de ces sorties si vous pouze traiter le signal sec (DI) avec l'Helix Rack durant le mixage.

1. Au sein du logiciel DAW, assignez la piste DI à un autre port USB Out de l'Helix Rack que USB Out 1/2. A titre d'exemple, prenons USB Out 3/4.
2. Creezune nouvelle piste stereo dans votre projet DAW puis reglez l'entrée et la sortie de cette piste sur USB 1/2. Appelez-la "re-amped" par exemple. Préparez cette piste à l'enregistrement.

REMARQUE: Avec la plupart des logiciels DAW, il faut aussi réactiver la fonction d'écoute logicielle de la piste "re-ampté" pour entendre le signal traité par l'Helix Rack lorsqu'on vous écoutez le projet. Veuliez consulter la documentation de votre logiciel.

1. Sélectionnéz le bloc Input sur l'Helix Rack et réglez-le pour qu'il recoive les signaux de la paire USB scélationnée (USB In 3/4). Pour le bloc Output, choisissez "Multi". Chargez un preset Helix Rack et modifiez-le si nécessaire.

1. Lancez la lecture de votre projet DAW - et vous entendez la piste DI "re-amped" avec le traitement Helix Rack! Si le signal sature de façon non intentionnelle, réduisez éventuellesment le niveau de la piste. Ecoutez le projet et ajustez l'ampli et les effets de l'Helix Rack en fonction du son du morceau.
2. Une fois que la partie de guitare "réamplifiée" a le son que vous vouliez, réglez la piste DI en solo, revenez au début du morceau, créez une nouvelle piste stéreo et enregistrez-y le signal traité.

Attendez la fin de la partie D1 puis arrêtez l'enregistrement. Vous avez ainsi une nouvelle partie de guitare fin prete!

ASTUCE: Si le résultat est décevant, vous avez toujours votre piste de guitare non traitée et vous pouvez recommencer l'opération pour creer d'autres pistes "reaplifiées" avec d'autres réglages Helix Rack ou eventuèlement ajouter des plug-ins, y ajouter le signal de guitare original etc.

Régler le pilote ASIO (Windows uniquement)

Si vous utilisez l'Helix Rack avec un ordinateur Windows, nous conseillons vivement d'installer le pilote ASIO correspondant. Le pilote Line 6 ASIO offre tous les avantages nécessaires pour une utilisation pratiquement sans latence avec un logiciel DAW. La selection du pilote se fait généralement dans la fenetre "Préférences" ou "Options" de votre DAW. Veuillez consulter la documentation de votre logiciel.

REMARQUE: Le pilote Line 6 Helix Rack ASIO le plus recent peut être télécharge du site line6.com/software.

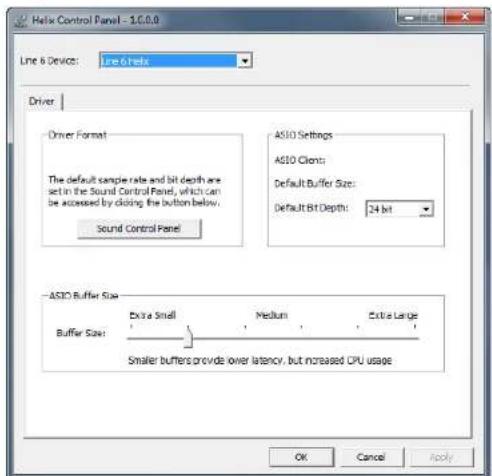

Après avoir choisi le pilote Helix Rack ASIO au sein du logiciel DAW, un bouton apparait dans la fenêtre en question permettant d'acceder aux réglages ASIO. Appuyez sur ce bouton pour ouvrir le panneau de configuration de l'Helix Rack contenant les paramétres du pilote.

Sound

Control

Panel

Ce bouton affiche les parametres de son Windows permettant de désoirir l'Helix Rack comme périphérique de sortie audio pour les

applications multimedia (Lecteur Windows Media, iTunes etc.). Ces réglages n'ont aucune incidence sur toute logiciel DAW car les applications susmentionnées utilisent le pilote Windows standard.

Default Bit

Depth

Sélectionnez ici la résolution en bits pour l'échange de données audio entre l'Helix Rack et le logiciel DAW. Pour des enregistements audio de qualité, nous recommendons 24 ou 32 bits.

ASIO L'objet est de tracer le compromis optimal entre une latence minimale et un signal audio fluide. Plus la taille de la mémoire tampon est petite, plus la latence est BASSE mais plus le processeur de l'ordinateur doit travailler, ce qui peut engender des clics, des popes et d'autres parasités audio. Commencce par désirer une valeur faible puis, s'il y a des problèmes audio, augmentez progressively le réglage de ce curseur jusqu'à ce que tous les problèmes soient résolus.

Effectuez les réglages nécessaires puis cliquez sur les boutons [Appliquer] ou [OK] pour retourer au DAW. Veuillez aussi consulter la documentation accompagnant votre logiciel DAW pour en savoir plus sur les réglages de periphérique audio, de mémoire tampon et de projet.

Régler le pilote Core Audio (macOS)

Pour utiliser l'Helix Rack comme interface audio pour des applications Mac, il n'est pas nécessaire d'inverter un pilote. L'Helix Rack utilise automatique le pilote USB nativement compatible du Mac: il suffit de le brancher à une prise USB. L'Helix Rack apparait alors comme un dispositif Core Audio selectionnable au sein des Utilitaires Mac OS > Configuration audio et MIDI et/ou directement au sein de vos applications audio et multimedia. Notez, cependant, que le pilote nativement compatible Apple fonctionne avec une fréquence d'échantillonnage native stricte de 48kHz. Si vous préférez utiliser une autre fréquence d'échantillonnage native (ou si vous application DAW l'exigxe), vous pouvez télécharger et installer le pilote Line 6 Mac Core Audio du site line6.com/software. Ce pilote Line 6 permet d'utiliser une fréquence d'échantillonnage de 44.1kHz, 48kHz, 88kHz ou 96kHz.

MIDI

REMARQUE: L'Helix Rack transmet et recoit aussi des commandes MIDI via son port USB (qui a alors la même fonction que ses prises MIDI). Pour les applications audio USB-MIDI avec un ordinateur Windows, il est indispensable de télécharger et d'installer le pilote Line 6 Helix Rack ASIO du site line6.com/software. Pour un ordinateur Apple Mac, un iPad ou un iPhone, il ne faut pas installer de pilote.

Sélection de banque/programme MIDI

L'Helix Rack réagit aux messages MIDI traditionnels de sélection de banque et de programme d'un dispositif MIDI externe (ou d'un logiciel MIDI via USB) et charge des setlists, des presets et/ou des snapshots en conséquence.

Selection à distance d'une setlist, d'un preset et/ou d'un snapshot

Appuyez sur PRESETS pour ouvrir le menu "Setlist":

Le texte foncé au-dessus de la commande 2 affiche les messages MIDI requis pour charger des setlistis, preset et/ou snapshots de l'Helix Rack à partir d'un dispositif ou logiciel MIDI exte. Dans l'illustration ci-dessus, la setlist FACTORY 1 est chargeé avec une valeur "000" pour CC32, le preset 02B Essex A15 est chargeé avec le nombre de programme (PC) "005" et le SNAPSHOT 1 est chargeé avec une valeur "000" pour CC69.

REMARQUE: Lors de la selection de presetes Helix Rack (commande PRESETS, commuta-tateurs au pied, PRESET / PRESET en), l'Helix Rack transmet le numero de programme MIDI correspondant. Si vous préférez que l'Helix Rack ne transmette ou ne reçoive pas automatiquement de messages PC, désactiez (“Off”) la commande 4 (MIDI PC Send/Receive) à la page “Global Settings > MIDI/Tempo”.

Transmission et réception de signaux MIDI Clock

L'Helix Rack peut envoyer et receiveoir des signaux MIDI Clock via son E/S MIDI à 5 broches ou via USB. Les options MIDI Clock peuvent etre activees et configureres sous "Global Settings > MIDI/Tempo".

MIDI Clock Send: Transmission de signaux MIDI Clock pour synchroniser le tempo de processeurs externes en rack, pédailleurs et logiciels avec le réglage TAP Tempo de l'Helix Rack.

MIDI Clock Receive: Synchronise les effets à base temporelle de l'Helix Rack ( comme le delay et la modulation) avec des signaux MIDI Clock venant d'un logiciel DAW, d'une boîte à rythme, d'un clavier workstation ou d'un autre modéliseur. Notez que le commutateur TAP de l'Helix Control clignotera en bleu ( au lieu du rouge par défaut) pour indiquer le tempo de signaux MIDI Clock externes.

MIDI CC

Certaines fonctions globales de l'Helix Rack ont des messages CC MIDI qui leur sont réservés. Ces messages CC ne peuvent pas été utilisés comme contrôleurs. Si vous essayez d'utiliser un message CC assigné à une fonction globale comme contrôleur (voyez "Controller Assign"), le message suivant apparait:

MIDI CC Valeur Fonction

Assignations de pédales et commutateurs au pied
1 0-127 Mème fonction que la pédale EXP 1
2 0-127 Mème fonction que la pédale EXP 2
3 0-127 Mème fonction que la pédale EXP 3
49 0-127	Mème fonction que le commutateur 1 (en mode Stomp)
50 0-127	Mème fonction que le commutateur 2 (en mode Stomp)
51 0-127	Mème fonction que le commutateur 3 (en mode Stomp)
52 0-127	Mème fonction que le commutateur 4 (en mode Stomp)
53 0-127	Mème fonction que le commutateur 5 (en mode Stomp)
MIDI CC Valeur Fonction
54 0-127	Mème fonction que le commutateur 7 (en mode Stomp)
55 0-127	Mème fonction que le commutateur 8 (en mode Stomp)
56 0-127	Mème fonction que le commutateur 9 (en mode Stomp)
57 0-127	Mème fonction que le commutateur 10 (en mode Stomp)
58 0-127	Mème fonction que le commutateur 11 (en mode Stomp)
59 0-127 Mème fonction que le commutateur de la pédale EXP

Pilotage du Looper
60	0-63: Overdub;64-127: Record	Commutateur Looper Record/Overdub (8)
61	0-63: Stop;64-127: Play	Commutateur Looper Play/Stop (9)
62	64-127 Commutateur Looper Play Once (3)
63	64-127 Commutateur Looper Undo/Redo (commutateur 2)
65	0-63: Forward;64-127: Reverse	Commutateur Looper Forward/Reverse (11)
66	0-63: Full;64-127: Half	Commutateur Looper Full/Half Speed (10)
67	0-63: Off;64-127: On	Bloc Looper activé/coupé (si disponible). De plus,active/quitte le mode de commutateur Looper

MIDI CC Valeur Fonction
Commandes supplémentaires
0 0-7 Sélection de banque (MSB)
32 0-7 Sélection de banque (LSB)—Sélection de Setlists
64 64-127 Tap Tempo
68 0-127 Page "Tuner" activée/coupée
69	0-789	Sélection de snapshot 1-8Sélection du snapshot suivantSélection du snapshot précédent
70 0-127
71 0-127
72 0-127
73 0-127		Messages MIDI globaux supplémentaires (pour unusage futuro)
74 0-127
75 0-127
76 0-127
128	0-63: Oh;64-127: Nooo	L'Helix Rack devient un être conscient et se muque dela tête que vous faites durant le solo

LINE 6
