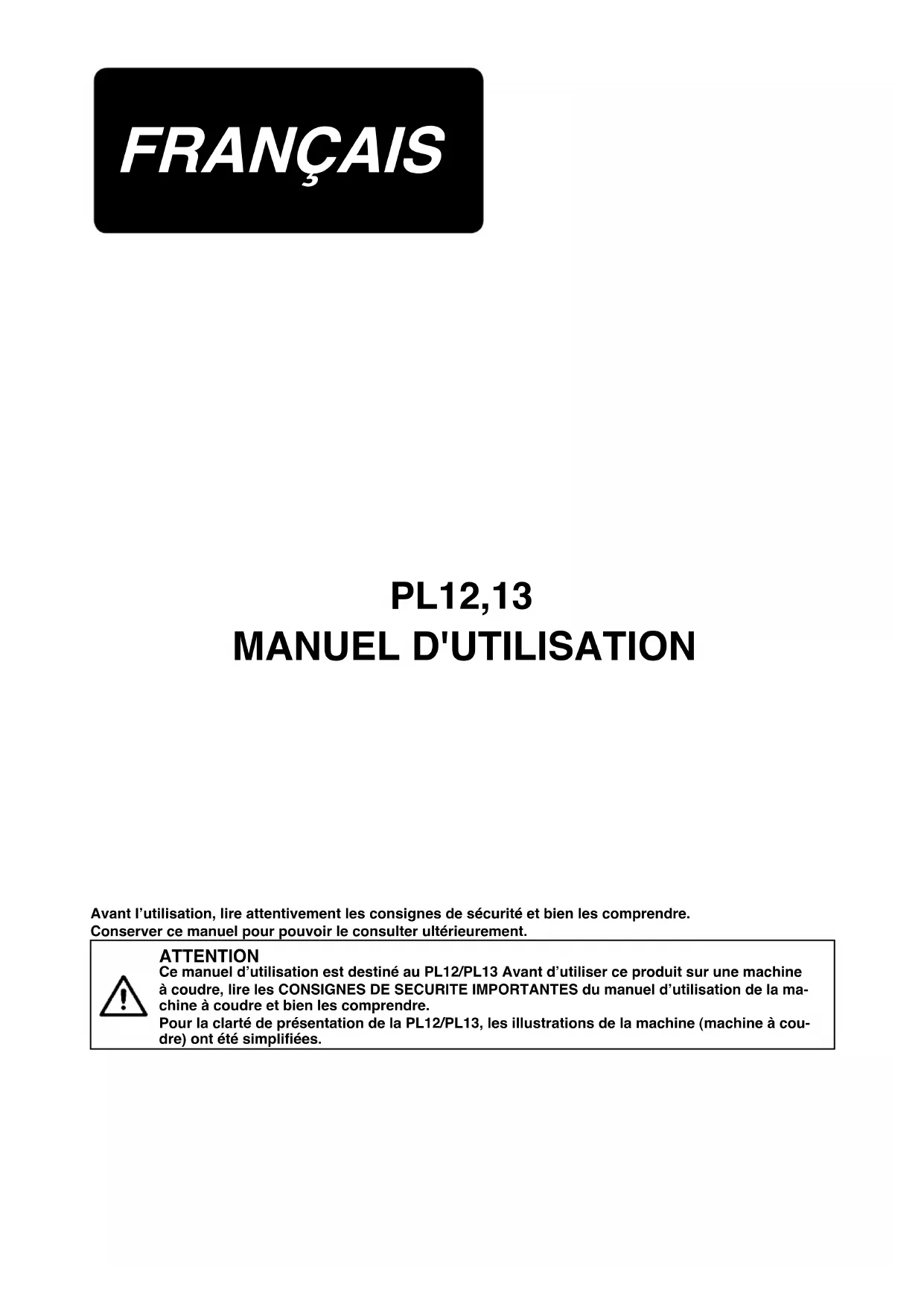

FRANÇAIS PL12,13 MANUEL D'UTILISATION ATTENTION Ce manuel d’utilisation est destiné au PL12/PL13 Avant d’utiliser ce produit sur une machine à coudre, lire les CONSIGNES DE SECURITE IMPORTANTES du manuel d’utilisation de la ma- chine à coudre et bien les comprendre. Pour la clarté de présentation de la PL12/PL13, les illustrations de la machine (machine à cou- dre) ont été simpliées. Avant l’utilisation, lire attentivement les consignes de sécurité et bien les comprendre. Conserver ce manuel pour pouvoir le consulter ultérieurement.i SOMMAIRE
Modèle PL 12 (Rouleau à engrenage), PL 13 (Rouleau plat) Désignation de classe Dispositif de tirage du tissu Vitesse de couture 5.000 sti/min maxi (lors d’un fonctionnement intermittent) Vitesse de point à la sortie d’usine : 4.000 sti/min (lors d’un fonctionnement intermittent) Hauteur de relevage du rouleau Levier manuel PL12 : 8.6mm , PL13 : 10.3mm Releveur de presseur Lorsque la hauteur de relevage du pied presseur est de 4 mm PL12 : 6,3 mm, PL13 : 8,0 mm Lorsque la hauteur de relevage du pied presseur est de 5 mm PL12 : 7,0 mm, PL13 : 8,7 mm Lorsque la hauteur de relevage du pied presseur est de 6 mm PL12 : 7,8 mm, PL13 : 9,5 mm Pression du presseur 50 à 150 N Distance d’entraînement 1,6 à 5,0 mm Bruit - Niveau de pression acoustique d’émission continu équivalent (L
) au poste de travail : Valeur pondérée A de 82,5 dB; (comprend K
= 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 5.000 sti/min. - Niveau de puissance acoustique (L
Valeur pondérée A de 88,5 dB; (comprend K
Poser l’ensemble de rouleau arrière
fourni comme ac- cessoire avec les deux vis
Pour augmenter la pression du presseur, desserrer l’écrou
et tourner le régulateur de ressort de presseur
vers la droite (sens des aiguilles d’une montre). Pour diminuer la pression du presseur, tourner le régulateur de ressort de presseur
vers la gauche (sens inverse des aiguilles d’ une montre).
lorsque le dispositif de tirage du tissu n’est pas utilisé pour mettre le tissu en place ou le retirer après la couture. Abaisser le levier
lorsque le dispositif de tirage du tissu est utilisé.
pour régler la distance d’entraînement du rouleau. La distance d’entraînement diminue lorsqu’on relève la biellette
. Elle augmente lorsqu’on abaisse la biellette
Pour changer davantage la distance d’entraînement, des- serrer la vis
. La distance d’entraînement diminue lorsqu’ on relève la tige
. Elle augmente lorsqu’on abaisse la tige
Le cran A de l’accouplement
s’aligne sur le cran B dans la came excentrique du dispositif de tirage lorsque le rou- leau est placé sur la position standard. Pour régler la pha- se d’entraînement, desserrer les deux vis de xation
la came excentrique du dispositif de tirage
. Lorsqu’on déplace la came dans le sens C, le départ du rouleau est avance. Lorsqu’on la déplace dans le sens D, le départ du rouleau est retardé.
Dans le cas du rouleau à engrenage, desserrer l’écrou
et régler la longueur de la vis
de façon que le jeu entre les rouleaux supérieur et inférieur soit d’environ 0,3 mm lorsque les rouleaux sont abaissés.
Régler avec les deux vis
de façon que le jeu entre la biellette de levier de releveur de presseur (courte)
et la vis de charnière
soit de 0,5 mm lors du relevage du presseur avec le rouleau supérieur abaissé.
Régler le ressort de tension d’embrayage
de façon qu’il n’ y ait pas de dépassement du rouleau supérieur à grande vitesse. Pour augmenter la pression du ressort, desser- rer l’écrou borgne
à droite (sens des aiguilles d’une montre). Pour diminuer la pression du ressort, tourner l’écrou
à gauche (sens inverse des aiguilles d’une montre). Après le réglage, resserrer l’écrou borgne
(Note) La pression standard du ressort est telle que le ressort de tension d’embrayage
tourne lorsqu’on exerce une légère poussée avec le doigt après avoir serré l’écrou borgne
En règle générale, effectuer le graissage périodiquement une fois par an. Utiliser la graisse spéciale fournie comme accessoire.
Tube de graisse (Nº de pièce : 13525506) Retirer le couvercle de rouleau supérieur et ôter la vis de la partie A. Verser complètement la graisse fournie comme accessoire dans le dispositif par la partie A. Après avoir versé la graisse, reposer la vis et le couvercle de rouleau supérieur.
