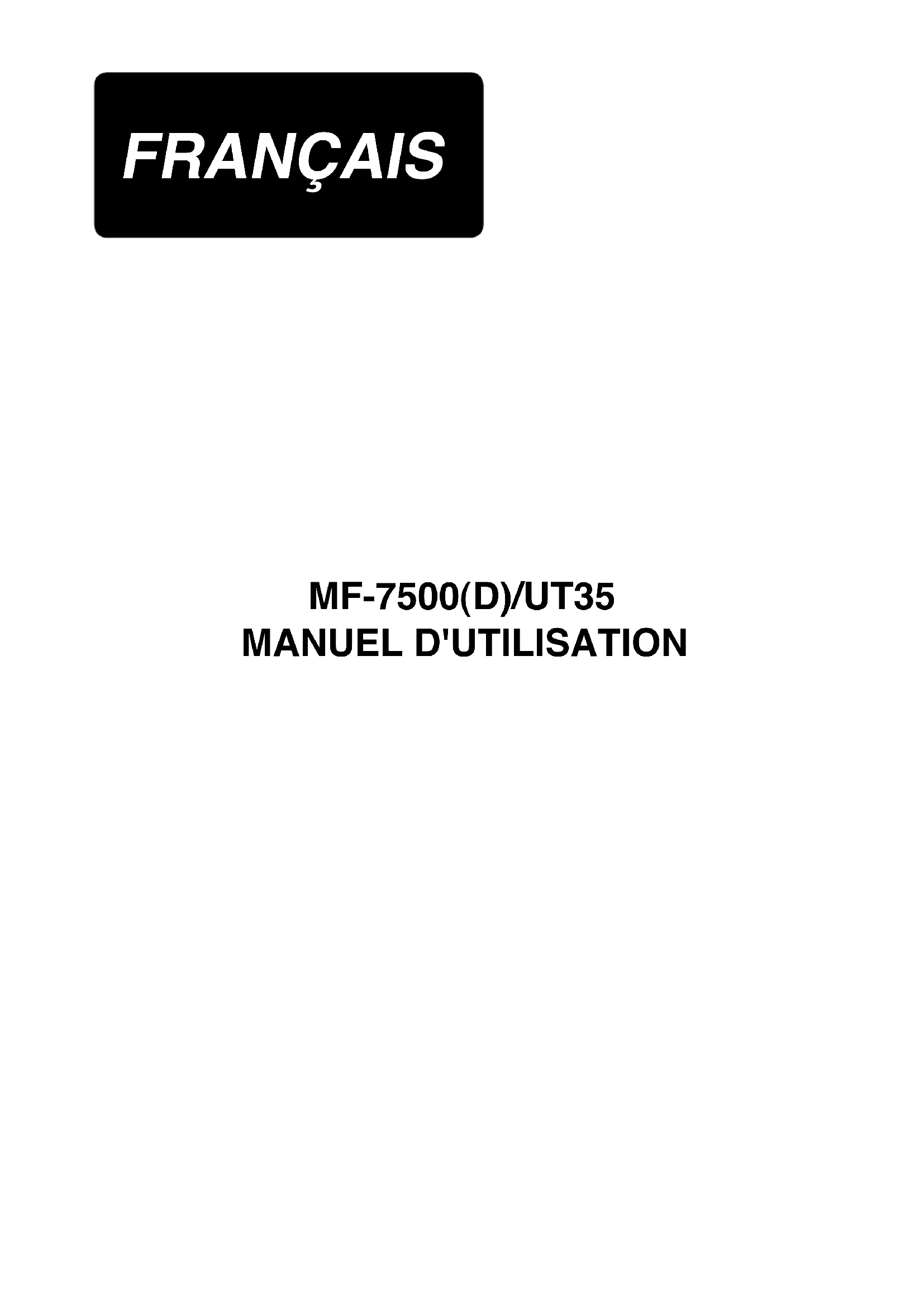

MODE D'EMPLOI UT35 JUKI

1. Réglagedusolénoïdedecoupe-ldeboucleur .......................................................................... 8

2. Réglage du couteau inférieur ......................................................................................................... 9

3. Réglage de la position du ressort de réglage de la pression de serrage .................................. 9

Ajustement de l’enclenchement du couteau et du ressort de régulation de la pression du couteau

6. Positioninitialedumécanismedecoupe-ldeboucleur ......................................................... 10

7. Réglage de la butée ...................................................................................................................... 10 8. Réglage de la hauteur du couteau inférieur ............................................................................... 10

9. Réglage de la position longitudinale de la pointe de la lame du couteau inférieur .................11

utilisée pour le transport avant d'installer la machine à coudre.

Désignation de mo- dèle Machine rapide à point de recouvrement à plateau Machine rapide à point de recouvrement à plateau

tête semi-sèche Modèle Série MF-7500 Série MF-7500D Type de points Norme ISO 406, 407, 602 et 605 Exemple d’application Ourlage et recouvrement pour tricots et tissus maillés généraux Vitesse de couture 6.500 sti/min maxi (pendant le fonctionnement intermit- tent) Machine à courroie en V

6.000 sti/min maxi (pendant le fonctionnement intermit-

tent) Machine à entraînement direct Vitesse de couture réglée en usine:

4.500 sti/min (pendant le fonctionnement intermittent)

5.000 sti/min maxi (pendant le fonctionnement intermit-

tent) Machine à courroie en V

5.000 sti/min maxi (pendant le fonctionnement intermit-

tent) Machine à entraînement direct Vitesse de couture réglée en usine:

4.000 sti/min (pendant le fonctionnement intermittent)

Ecartement des aiguilles 3 aiguilles .....4,8 mm, 5,6 mm et 6,4 mm 2 aiguilles .....3,2 mm et 4,0 mm Rapport d’entraîne- ment différentiel 1 : 0,7 à 1 : 2 (longueur des points : inférieure à 2,5 mm) Un mécanisme de réglage d’entraînement micro-différentiel est fourni. (Micro-réglage) Longueur des points 1,2 à 3,6 mm (réglage possible jusqu’à 4,4 mm) Aiguille UY128GAS nº 9S à 14S (standard nº 10S) UY128GAS nº 9S à 12S (standard nº 10S) Course de barre à aiguille 31 mm (ou 33 mm lorsque la broche excentrique est remplacée) Dimensions (Hauteur) 451 X (Largeur) 523 X (Longueur) 312 Poids 52 kg (Avec coupe-l de type solénoïde) , 46 kg Hauteur de relevage du piedpresseur 8 mm (écartement des aiguilles : 5,6 mm sans recouvrement supérieur) et 5 mm (avec recouvrement supérieur) Un mécanisme micro-releveur est fourni. Méthode de réglage de l’entraînement Entraînement principal ......... méthode de réglage du pas de couture à cadran Entraînement différentiel ...... méthode de réglage à levier (un mécanisme de micro-réglage est fourni.) Mécanisme de bou- cleur Méthode de commande par tige sphérique Système de lubrica- tion Méthode de lubrication forcée par pompe à engrenages Huile lubriante JUKI GENUINE OIL 18 Capacité du réservoir d’huile Trait inférieur de la jauge d’huile : 600 cm

jusqu’au trait supérieur : 900 cm

Installation Type semi-encastrée Bruit - Niveau de pression acoustique d’émission continu équivalent (L

) au poste de travail : Valeur pondérée A de 76,5 dB; (comprend K

2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à

- Niveau de pression acoustique d’émission continu équivalent (L

) au poste de travail : Valeur pondérée A de 74,0 dB; (comprend K

2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à

1) Installer les plaques support droite et gauche

et les deux joints en caoutchouc

2) Installer la plaque de montage de la boîte de commande

sur la boîte de commande avec quatre vis

3) Installer l’assemblage ci-dessus sur la plaque de renfort) Installer l’assemblage ci-dessus sur la plaque de renfort Installer l’assemblage ci-dessus sur la plaque de renfort

et la boîte de commande sur la table avec l’ensemble des boulons de montage

fournis avec l’unité. À cette étape, insérer les écrous et les rondelles fournis avec l’unité comme indiqué sur la Figure

, de sorte que les plaques support et la boîte de commande soient solidement xées.

5) Poser la boîte de commande (ou celle équipée d’un moteur compact) sur la table. Puis placer la tête de ma-

chine sur la table. (Consulter le mode d’emploi de la machine à coudre.)

sur le panneau CP-18

avec quatre vis autotaraudeuses

fournies avec l’ appareil. A ce moment, veiller à ce que le câble ne soit pas pris sous le support de montage.

sur la table avec la vis à bois

(1) Installation du SC-921 sur la table ( Type semi-encastré )

1. Installation et paramétrage de la SC-921

de la solenoïde de coupe des ls, de la solenoïde d’exécution de points ar- rière, etc. et le cordon du moteur dans l’orice

la table pour les faire passer en dessous de la table de la machine.

avec un tourne- vis pour ouvrir le couvercle.

3) Brancher le connecteur à 14

provenant de la tête de la machine au connecteur

4) Insérer le cordon 3P

sortant de la tête de machine dans le connecteur

5) Insérer le cordon du releveur

6) Connecter le connecteur

sortant du moteur au connec- teur

(CN30) sur la carte. Lesconnecteurssontdotésd'undétrompeuranqu'ilsnepuissentêtreintroduitsquedansunseulsens. Veiller à bien les introduire dans le bon sens. (Si le connecteur comporte un verrouillage, l'insérer jusqu'à ce qu'il s'enclenche.) La machine ne fonctionnera pas si les connecteurs ne sont pas correctement insérés. Non seulement cela entraînera un message d'erreur ou autre, mais il pourra en résulter des dommages à la machine et à la boîte de commande. Un connecteur est disponible pour le panneau de com- mande. Brancher le connecteur

du panneau au connecteur

(CN38) de la carte en prêtant attention à son orien- tation. Après le branchement, verrouiller solidement le connecteur. (2) Raccordement des cordons

7) Insérer le câble du capteur de pédale

8) Insérer le cordon du ventilateur du moteur

[Connexion du connecteur pour le panneau de commande] Veiller à mettre l’appareil hors tension avant de connecter le connecteur.

A– 4 – Dans le cas d’un panneau de commande autre que le CP-18, consulter le mode d’emploi du panneau de commande utilisé pour connaître la procédure de réglage de la tête de machine.

1) Appeler le paramètre de fonction No.

(3) Procédure d'installation de la tête de la machine Type de tête de machine Désignation de modèle F75 MF-7500/UT35 MF-7500/UT37 F75d MF-7500D/UT35 MF-7500D/UT37

2) On peut alors sélectionner le type de

touche de machine avec la touche

DE MACHINE" en annexe ou le mode d’emploi de la tête de machine de votre machine à coudre pour en connaître le type.

3) Lorsqu'on sélectionne le type de tête

de machine avec la touche

), on passe à l'étape 96 ou 94 et le contenu du paramètre correspondant au type de tête de machine s'afche.

321– 5 – Appeler le paramètre de fonction No.

122. Vérier que la position d’arrêt in-

férieur de la barre à aiguille correspond à celle indiquée sur la Fig. 1. Dans le cas contraire, la régler correctement au moyen du paramètre de fonction No.

122. (Réglable dans une plage de ±15°).

(4) Réglage de la position d’arrêt inférieur de la barre à aiguille

Fig. 1– 6 – FL ON : Le releveur automatique est activé. La sélection du releveur automatique de la commande à solé- noïde (+33 V) ou de la commande pneumatique (+24 V) s'effectue avec la touche

(Une commutation est exécutée vers une tension de commande +33 V ou +24 V de CN37.) FL OFF : Releveur automatique désactivé (Réglage d'usine) (Le pied presseur n'est pas relevé automatiquement à la n d'une couture programmée.) (5) Comment activer la fonction de releveur automatique

Si le solénoïde est utilisé avec la commande pneumatique sélectionnée, il risque d'être brûlé. Aussi, ne pasfaired'erreurdeparamétrage.Leparamétragepardéfautdelatêtedelamachineestafchésur l'afchageinitialdel'optionactivée. Lorsque le relèveur automatique (AK) est installé, cette fonction permet de le faire fonctionner.

1) Tout en maintenant enfoncée la tou-

, mettre le dispositif sous tension.

2) "FL ON" s’afche sur les afcheurs

et un bip retentit pour activer la fonction de releveur automatique.

3) Mettre l’interrupteur d’alimentation

sur arrêt, puis le remettre sur marche pour revenir au mode normal.

4) Pour désactiver la fonction de releveur

automatique, répéter les opérations 1) à 3). L'afchage est placé à l'état (FL OFF).

1. Attendre au moins une seconde avant de remettre l'interrupteur d'alimentation sur marche (ON) lors-

qu'on l'a placé sur arrêt (OFF). (Sionleremetsurmarchetroprapidement,lamodicationduparamètrerisquedes'effectuerincorrec- tement.)

2. Le releveur automatique n'est pas actionné si la fonction n'est pas correctement sélectionnée.

3. Si "FL ON" est sélectionné alors qu'un releveur automatique n'est pas installé, le démarrage est momen-

tanément retardé au début de la couture. Toujours sélectionner "FL OFF" lorsque le releveur automati- que n'est pas installé car autrement l'interrupteur touch-back pourrait ne pas fonctionner.

Afchagedelacommandeà solénoïde (+33 V) Afchagedelacommande pneumatique (+24 V) : Course de la pédale au début de la coupe dul :Positiondudébutderelevagedurelève- presseur par la pédale

(6) Réglage de la course de la pédale Lors de l'utilisation d'un l de recouvre- ment supérieur, effectuer le paramétrage ci-dessous.

Régler de façon que l'opération de coupe du l soit exécutée avant l'utili- sation du releveur automatique.

Dénir la position de début de rele- vage du relève-presseur par la pédale dans le paramètre nº 41 sur "

" et la course de la pédale pour le début de la coupe du l dans le paramètre nº 43 sur "

Sil'onnemodiepascepara- mètre,ilpourraseproduiredes sauts de points, absence de cou- pedulouproblèmesdepoints. Faire attention.– 7 – Un enlage incorrect peut se traduire par des sauts de points, une cassure du l, une cassure de l’aiguille ou des points irréguliers. Faire attention.

• Pour les autres réglages, consulter le manuel d’utilisation de la MF-7500. Lorsqu'onutiliselepetitbloc-tensiondelaplaquefrontalepourunemachineaveccoupe-l,lalon- gueurdeld'aiguillerestantsurl'aiguilleaprèslacoupeduldiminueetlelpeutglisserhorsdu chas d'aiguille au début de la couture.

Pour ne pas risquer des blessures dues à une brusque mise en marche de la machine, toujours mettre lamachinehorstensionets’assurerquelemoteurestcomplètementarrêtéavantdecommencerl’ opérationci-dessous.Unenlageincorrectpeutsetraduirepardessautsdepoints,unecassuredul, une cassure de l’aiguille ou des points irréguliers. Faire attention.

. RÉGLAGE DU MÉCANISME DU COUPE-FIL DE BOUCLEUR AVERTISSEMENT :Pour ne pas risquer d’être blessé par une brusque mise en marche de la machine, couper l’alimentation et s’assurer que le moteur est arrêté avant de commencer l’opération ci-dessous.17,5 ± 0,5 mm

1. Réglage du solénoïde de

1) La course du solénoïde de coupe-l de boucleurLa course du solénoïde de coupe-l de boucleur

est de 17,5 ± 0,5 mm. Pour régler la course, desserrer la vis de xation

déplacer l'entretoise

vers la droite ou la gauche.

2) Après avoir ajusté la course, desserrer la vis

du côté inférieur et déplacer le collier

vers la gauche et la droite pour ajuster de sorte que la distance entre le coussinet en caoutchouc

et la base UT soit de 18 mm.– 9 –

1) Le l du boucleur est maintenu par le ressort de ré-

glage de la pression du pinceur

après la coupe du l.

2) La pression de maintien du l de boucleur peut êtreLa pression de maintien du l de boucleur peut être

dans le sens des aiguilles d’une mon- tre. Pour la diminuer, tourner la vis dans le sens inverse des aiguilles d’une montre.

4) Diminuer la pression de maintien jusqu’au niveau

minimum où l de boucleur est encore maintenu.

et régler la position du couteau supérieur

de façon que l’engagement du couteau supérieur

avec le couteau inférieur soit de 0,5 mm lorsque le couteau inférieur

trouve complètement à droite.

2) Simultanément, ajuster de sorte qu’un écartement

de 0,5 à 1 mm soit prévu entre le ressort de ré- glage de la pression du couteau

et le ressort deet le ressort de réglage de la pression du pinceur

3) Après le réglage, serrer les visAprès le réglage, serrer les vis

1) Placer le couteau inférieurPlacer le couteau inférieur

et le porte-couteau inférieur

sur la position illustrée.

2. Réglage du couteau inférieur

3. Réglage de la position du

ressort de réglage de la pression de serrage

2) Ajuster de sorte qu’un écartement de 2,5 ± 0,5 mm

soit prévu entre l’extrémité supérieure du ressort de réglage de la pression du pinceur

et l’extré- mité supérieure du couteau inférieur

lorsque le couteau inférieur

est amené sur la position la plus à droite.

3) Après le réglage, serrer les vis

4. Ajustement de l’enclenchement

du couteau et du ressort de régulation de la pression du couteau

5. Réglage de la pression du

2,5 ± 0,5 mm Écartement de 0,5 à 1 mm

4– 10 – Centre de la barre à aiguille 22 ± 0,5 mm

Lorsque la barre à aiguille avance depuis son point mort supérieur de 15°, un écartement de 0 à 0,1 mm doit être prévu entre le revers du couteau inférieur

la surface supérieure du boucleur

8. Réglage de la hauteur

du couteau inférieur Lorsque le couteau inférieur

se trouve à l’extrême gauche, son extrémité supérieure doit être à une dis- tance de 22 ± 0,5 mm par rapport au centre de la barre à aiguille.

6. Position initiale du mécanisme

decoupe-ldeboucleur Régler la position de l’arrêtoir

de manière à ménager un jeu de 0,3 à 1 mm entre le boucleur

et le pres- sion du pinceur

lorsque le couteau xe se trouve à l’ extrême gauche (extrémité avant).

7. Réglage de la butée

Lorsqu’onactionnelemécanismedecoupe-là la main, la barre à aiguille doit être remontée au maximum.– 11 –

longitudinale de la pointe de la lame du couteau inférieur Un contacteur de sécurité empêche la machine de se mettre en marche tant que le dispositif de coupe du l de boucleur n’est pas revenu en position de repos.

2) Régler la plaque de contacteur

de façon que la diode-témoin du capteur de coupe-l

s’allumes’allume lorsque le dispositif de coupe-l se trouve sur sa position d’origine.

10.Réglageducapteurducoupe-l

La pointe de la lame du couteau inférieur est au centre de l’épaisseur du boucleur

1) Avancer la barre à aiguille de 15° depuis son point

soit placée au centre de l’épais- seur du boucleur

lorsque le couteau inférieur

est projeté jusqu’à ce que son extrémité supérieure soit alignée sur la face frontale du boucleur

3) Desserrer la l’écrou

, déplacer le porte-couteau inférieur

dans les deux sens et régler la position de la pointe de la lame du couteau inférieur

4) Après le réglage, serrer les l’écrou

Lorsqu’onactionnelemécanismedecoupe-l à la main, la barre à aiguille doit être remontée au maximum. Lorsqu’onactionnelemécanismedecoupe-l à la main, la barre à aiguille doit être remontée au maximum.– 12 –

1) Pour relever ou abaisser la plaque d’ouverture du

de la came de réglage

et tourner la came de réglage

2) Régler le jeu entre la partie d’encliquetage de la

plaque d’ouverture du disque

et le disque de tension du l

entre 0,2 et 0,5 mm, puis serrer la vis de xation

3) Si la partie d’encliquetage de la plaque d’ouverture

vient en contact avec le disque de tension

, il en résultera des problèmes de cou- ture. Faire attention. Silalongueurdelrestantaudébutdelacoutureestinsufsante,unsautdepointsouunglissementdulhorsduchasd’aiguillepourra se produire au début de la couture.

. RÉGLAGE DU MÉCANISME DE LIBÉRATION DU FIL

1. Réglage de l’ouverture du disque

2. Réglage du crochet de

. Ajuster de sorte que l’extrémité supérieure de la tige de relâchement de la tension

soit espacé de 35 ± 1 mm de l’ extrémité supérieure du guide-l releveur

2) Pour régler la longueur de l restant au début de la

, puis remon- ter ou abaisser le crochet de libération du l

• Lorsqu’onrelèvelecrochetdelibérationdul

,lalongueurdelrestantaudébutdelacou- ture diminue. Lorsqu’on l’abaisse la longueur delrestantaudébutdelacoutureaugmente.

• Si des sauts de point se produisent en début de couturelorsquedulnonélastiqueestutilisé, réglercorrectementlalongueurrestantedul de couture de dessus au début de la couture au moyen de la vis de réglage

et réduire la longueurrestantedulduboucleuraudébut de la couture avec la vis

Le jeu entre la position d’encliquetage et le disque est de 0,2 à 0,5 mm. (5 points)

35 ± 1mm AVERTISSEMENT :Pour ne pas risquer d’être blessé par une brusque mise en marche de la machine, couper l’alimentation et s’assurer que le moteur est arrêté avant de commencer l’opération ci-dessous.– 13 – S’assurer que le couteau mobile ne vient pas encollisionavecd’autrespiècestellesquepresseur, aiguille, étendeur, etc., dans la plage de déplacement du couteau mobile

1. Réglage de l’engagement des

1) Régler de façon que l’engagement du couteau xe

avec le couteau mobile

2) Pour régler l’engagement des lames, desserrer les

et déplacer le porte-couteau

vers le haut ou le bas.

2. Réglage de la pression du

1) Après la coupe du l, le l de recouvrement supé-

rieur est maintenu par le ressort de serrage

2) La pression de maintien peut être réglée en des-

et en tournant la vis

, la pression de maintien augmente. Lorsqu’on la desserre, la pression de maintien diminue.

4) Après le réglage, serrer l’écrou

5) Diminuer la pression de maintien jusqu’au niveau

minimum où le l de recouvrement supérieur est encore maintenu.

3. Réglage de la position de la

pointe de la lame du couteau mobile

1) Remonter la barre à aiguille au maximum.Remonter la barre à aiguille au maximum.

2) Lorsque la vis de charnière

est abaissée, le cou- teau mobile

s’abaisse avec elle.

3) Ajuster de sorte que le crochet du couteau mobile

pénètre le renfoncement sur la face supérieure de l’étendeur

pour être amené sur la position où le couteau mobile attrape le l de fond lorsque le couteau mobile

est amené à sa position la plus basse. Ensuite, serrer les vis

Ajuster le couteau mobile verticalement de sorte qu’un écartement de 0,5 mm soit prévu entre la section de renfoncement de l’étendeur

et le couteau mobile, et horizontalement de sorte que le couteau mobile

soit amené au centre de la largeur du renfoncement dans l’étendeur, comme indiqué sur la Figure

sont destinées au réglage de la position verticale du couteau, les vis

au réglage de la position latérale du couteau et les vis

au réglage de l’angle du couteau.

AVERTISSEMENT :Pour ne pas risquer d’être blessé par une brusque mise en marche de la machine, couper l’alimentation et s’assurer que le moteur est arrêté avant de commencer l’opération ci-dessous.– 14 –

1. Nettoyage du ventilateur du moteur

Ouvrir le couvercle du moteur

Nettoyer la périphérie du ventilateur du moteur

et le couvercle du moteur

Une fois le nettoyage terminé, réinstaller le ventilateur du moteur

et le couvercle du moteur

AVERTISSEMENT :Pour ne pas risquer d’être blessé par une brusque mise en marche de la machine, couper l’alimentation et s’assurer que le moteur est arrêté avant de commencer l’opération ci-dessous.
