MO6900S - Machine à coudre JUKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre surjeteuse (surjet)
Marque	JUKI
Modèle	MO6900S
Vitesse de couture maximale	8 500 points/min (sauf sous-classes)
Longueur de point	0,8 à 4 mm
Écartement des aiguilles	2,0 / 2,4 / 3,2 mm
Largeur de surjet	1,6 / 3,2 / 4,0 / 4,8 mm
Rapport d'entraînement différentiel	Fronçage 1:2 (maxi 1:4), Extension 1:0,7 (maxi 1:0,6)
Aiguille standard	DC × 27 (DC × 1 possible)
Hauteur de relevage du pied presseur	7,0 mm
Huile lubrifiante	JUKI Machine Oil 18
Niveau de bruit (au poste de travail)	82,5 dB(A) à 7 500 sti/min (LpA)
Alimentation électrique	Monophasée, tension selon pays (doit être ±10 % de la tension prescrite)
Poids	Environ 35 kg (estimation)
Fonctions principales	Surjet, point de chaînette, point de recouvrement, entraînement différentiel réglable, couteaux intégrés
Entretien et nettoyage	Nettoyer quotidiennement les charpies, vidanger et renouveler l'huile tous les 6 mois, vérifier la cartouche filtrante
Sécurité	Coupe-circuit automatique, protection contre les pièces mobiles, mise à la terre obligatoire, arrêt d'urgence en cas d'anomalie
Pièces détachées et réparabilité	Utiliser exclusivement des pièces JUKI ; réparations par technicien agréé
Informations générales	Notice d'utilisation disponible en plusieurs langues ; température de fonctionnement 5-35°C, humidité 35-85%

FOIRE AUX QUESTIONS - MO6900S JUKI

Comment enfiler la machine Juki MO6900S ?

Suivez le chemin de fil indiqué dans la notice : soulevez d'abord le guide-fil de la came de boucleur, enfilez les aiguilles (gauche et droite) et les boucleurs. Pour le point de chaînette double, passez le fil dans le levier de relevage du fil d'aiguille. Assurez-vous que le fil est bien tendu.

Quelle huile utiliser et à quelle fréquence ?

Utilisez exclusivement l'huile JUKI Machine Oil 18. Remplissez le réservoir jusqu'au trait rouge. Renouvelez l'huile un mois après la première mise en service, puis tous les six mois. Vérifiez régulièrement la jauge.

Comment régler la pression du pied presseur ?

Desserrez le contre-écrou, puis tournez la vis de réglage du pied presseur dans le sens horaire pour augmenter la pression, antihoraire pour diminuer. Serrez l'écrou après réglage.

Quelle est la vitesse maximale de la MO6900S ?

La vitesse de couture maximale est de 8 500 points par minute (sauf certains modèles de sous-classe). Veillez à utiliser un moteur adapté (400W ou plus).

Comment remplacer l'aiguille ?

Coupez l'alimentation et assurez-vous que la machine est arrêtée. Remontez la pince-aiguille, desserrez la vis, insérez la nouvelle aiguille (DC × 27) avec le creux vers l'arrière, puis resserrez la vis.

Que faire si la machine ne coud pas correctement ?

Vérifiez d'abord l'enfilage et la tension du fil. Nettoyez les charpies autour du boucleur et de l'aiguille. Assurez-vous que la cartouche filtrante n'est pas colmatée. Si le problème persiste, contactez un technicien JUKI.

Comment régler la largeur de surjet ?

Desserrez la vis de fixation du couteau inférieur, poussez-le vers la gauche. Réglez ensuite le couteau supérieur en desserrant sa vis. Abaissez le couteau supérieur au maximum, puis resserrez la vis du couteau inférieur lorsqu'il touche le supérieur.

La machine vibre ou fait un bruit anormal, que faire ?

Coupez immédiatement l'alimentation. Vérifiez que la courroie trapézoïdale n'est pas usée et que les poulies sont alignées. Assurez-vous que la machine est correctement lubrifiée. Si le bruit persiste, faites appel à un technicien.

Quelles sont les précautions de sécurité essentielles ?

Toujours couper l'alimentation avant d'enfiler, changer l'aiguille ou nettoyer la machine. Ne jamais approcher les doigts des pièces mobiles. Utiliser la machine avec les protecteurs de sécurité en place. Porter des lunettes de sécurité.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com pour le modèle Juki MO6900S. Elle comprend 92 pages avec toutes les instructions de montage, d'utilisation et de maintenance.

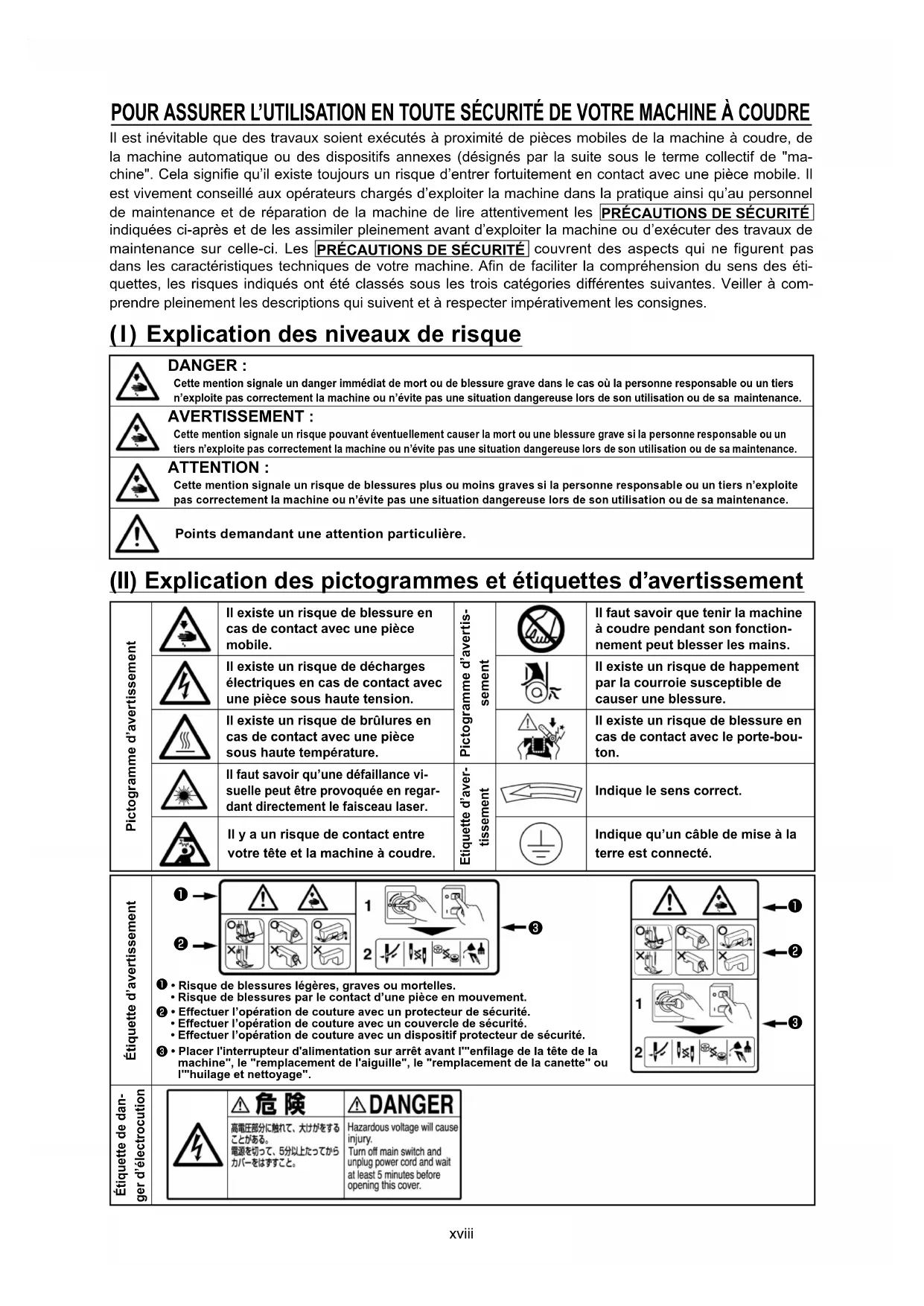

MODE D'EMPLOI MO6900S JUKI

Il est inévitable que des travaux soient exécutés à proximité de pièces mobiles de la machine à coudre, de la machine automatique ou des dispositifs annexes (désignés par la suite sous le terme collectif de "machine"). Cela signifie qu'il existe toujours un risque d'entrer fortuitement en contact avec une pièce mobile. Il est vivement conseillé aux opérateurs chargés d'exploiter la machine dans la pratique ainsi qu'au personnel de maintenance et de réparation de la machine de lire attentivement les PRÉCAUTIONS DE SÉCURITÉ indiquées ci-après et de les assimiler pleinement avant d'exploiter la machine ou d'exécuter des travaux de maintenance sur celle-ci. Les PRÉCAUTIONS DE SÉCURITÉ couvrent des aspects qui ne figurent pas dans les caractéristiques techniques de votre machine. Afin de faciliter la compréhension du sens des étiquettes, les risques indiqués ont été classés sous les trois catégories différentes suivantes. Veiller à comprendre pleinement les descriptions qui suivent et à respecter impérativement les consignes.

Explication des niveaux de risque

	DANGER :Cette mention signale un danger immédiat de mort ou de blessure grave dans le cas où la personne responsable ou un tiers n'exploite pas correctement la machine ou n'évite pas une situation dangereuse lors de son utilisation ou de sa maintenance.
	AVERTISSEMENT :Cette mention signale un risque pouvant éventuellement causer la mort ou une blessure grave si la personne responsable ou un tiers n'exploite pas correctement la machine ou n'évite pas une situation dangereuse lors de son utilisation ou de sa maintenance.
	ATTENTION :Cette mention signale un risque de blessures plus ou moins graves si la personne responsable ou un tiers n'exploite pas correctement la machine ou n'évite pas une situation dangereuse lors de son utilisation ou de sa maintenance.
	Points demandant une attention particulière.

Explication des pictogrammes et étiquettes d'avertissement

Pictogramme d'avertissement		Il existe un risque de blessure en cas de contact avec une pièce mobile.	Pictogramme d'avertissement		Il faut savoir que tenir la machine à coudre pendant son fonctionnement peut blesser les mains.
		Il existe un risque de décharges électriques en cas de contact avec une pièce sous haute tension.			Il existe un risque de happement par la courroie susceptible de causer une blessure.
		Il existe un risque de brûlures en cas de contact avec une pièce sous haute température.			Il existe un risque de blessure en cas de contact avec le porte-bouton.
		Il faut savoir qu'une défaillance visuelle peut être provoquée en regardant directement le faisceau laser.	Etiquette d'avertissement		Indique le sens correct.
		Il y a un risque de contact entre votre tête et la machine à coudre.			Indique qu'un câble de mise à la terre est connecté.

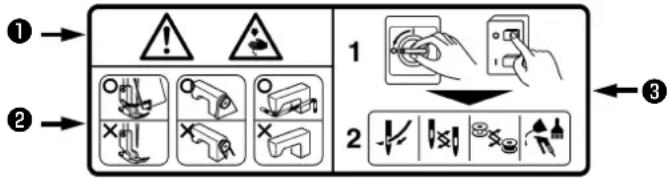

Étiquette d'avertissement	1• Risque de blessures légères, graves ou mortelles.• Risque de blessures par le contact d'une pièce en mouvement.2• Effectuer l'opération de couture avec un protecteur de sécurité.• Effectuer l'opération de couture avec un couvercle de sécurité.• Effectuer l'opération de couture avec un dispositif protecteur de sécurité.3• Placer l'interrupteur d'alimentation sur arrêt avant l''enfilage de la tête de la machine", le "remplacement de l'aiguille", le "remplacement de la canette" ou l''huilage et nettoyage".				←1←2←3
Étiquette de danger d'électrocution

① • Risque de blessures légères, graves ou mortelles.

- Risque de blessures par le contact d'une pièce en mouvement.

Effectuer l'opération de couture avec un protecteur de sécurité.

- Effectuer l'opération de couture avec un couvercle de sécurité. - Effectuer l'opération de couture avec un dispositif protecteur de sécurité.

- Placer l'interrupteur d'alimentation sur arrêt avant l'"enfilage de la tête de la machine", le "remplacement de l'aiguille", le "remplacement de la canette" ou l"'huilage et nettoyage".

DANGER

1. Lorsqu'il est nécessaire d'ouvrir la boîte électrique contenant des pièces électriques, veiller à couper l'alimentation électrique de la machine et à attendre plus de cinq minutes avant d'ouvrir le couvercle afin d'éviter tout accident susceptible de causer des décharges électriques.

Précautions de base

1. Veiller à lire le mode d'emploi et autres notices explicatives fournis avec les accessoires de la machine avant de l'utiliser. Conserver soigneusement à portée de main le mode d'emploi et les notices explicatives afin de pouvoir les consulter rapidement.
2. La présente section couvre des aspects qui ne figurent pas dans les caractéristiques techniques de votre machine.
3. Veiller à porter des lunettes de sécurité pour se protéger contre tout accident causé par la rupture d'une aiguille.
4. Les personnes équipées d'un défibrillateur cardiaque doivent consulter un spécialiste médical avant d'utiliser la machine.

Dispositifs de sécurité et étiquettes d'avertissement

1. Avant d'utiliser la machine, veiller à vérifier que le/les dispositif(s) de sécurité sont correctement installés en place et fonctionnent normalement afin d'éviter tout accident causé par l'absence d'un/des dispositif(s).
2. Si l'un des dispositifs de sécurité est enlevé, veiller à le remplacer et à s'assurer qu'il fonctionne normalement
3. Veiller à ce que les étiquettes d'avertissement restent entièrement collées sur la machine et qu'elles soient clairement visibles Si une étiquette est souillée ou décollée, veiller à la remplacer par une nouvelle.

Usage prévu et modification

1. Ne jamais utiliser la machine pour toute fin autre que celle pour laquelle elle a été prévue et d'une manière autre que celle prescrite dans le mode d'emploi afin d'éviter tout accident susceptible de causer des blessures corporelles ou la mort. JUKI décline toute responsabilité en cas de dommages, de blessures corporelles ou de décès résultant d'un usage de la machine autre que celui pour lequel il a été prévu.
2. Afin d'éviter tout accident risquant de causer des blessures corporelles ou la mort, ne jamais modifier ou remanier la machine. JUKI décline toute responsabilité en cas de dommages, de blessures corporelles ou de décès résultant du fait que la machine a été modifiée ou remaniée.

Sensibilisation et formation

1. Afin d'éviter tout accident résultant d'une connaissance insuffisante de la machine, celle-ci doit être utilisée uniquement par un opérateur qui a reçu une formation/sensibilisation de la part de l'employeur à l'utilisation de la machine et la manière de l'utiliser en toute sécurité en vue d'acquérir les connaissances et le savoir-faire adéquats. À cette fin, l'employeur doit mettre en place un plan de formation/sensibilisation destiné aux opérateurs afin de les sensibiliser/former au préalable.

Cas où l'alimentation électrique de la machine doit être coupée

Couper l'alimentation électrique de la machine : placer l'interrupteur d'alimentation sur arrêt, puis débrancher la fiche de la prise secteur. Cette procédure s'applique dans les cas suivants.

1. Couper immédiatement l'alimentation électrique si une anomalie ou un dysfonctionnement est détecté, ou dans le cas d'une panne de courant afin d'éviter tout accident susceptible de causer des blessures corporelles ou la mort.
2. Afin d'éviter tout accident causé par le démarrage soudain de la machine, veiller à exécuter les opérations suivantes après avoir coupé l'alimentation électrique. Si la machine est notamment équipée d'un moteur à embrayage, veiller à exécuter les opérations suivantes après avoir coupé l'alimentation électrique et s'être assuré que la machine est complètement arrêtée.

2-1. Par exemple, l'enfilage du fil sur des pièces telles que l'aiguille, le boucleur, l'étendeur, etc. qui doivent être enfilés, ou le remplacement de la canette.

2-2. Par exemple, le remplacement ou le réglage d'un composant de la machine.

2-3. Par exemple, lorsque la machine est inspectée, réparée, nettoyée ou laissée sans surveillance.

2-2. Par exemple, le remplacement ou réglage d'un composant de la machine.

1. Pour débrancher la machine, veiller à saisir la fiche et non le cordon afin d'éviter toute décharge électrique, fuite à la terre ou incendie.
2. Veiller à couper l'alimentation électrique lorsque la machine est laissée sans surveillance entre des travaux.
3. Veiller à couper l'alimentation électrique en cas de panne de courant afin d'éviter tout accident causé par l'endommagement d'un composant électrique.

Transport

1. Veiller à tenir compte du poids de la machine lorsqu'elle doit être soulevée et prendre toutes les précautions de sécurité nécessaires pour la déplacer. Se reporter au texte du mode d'emploi pour connaître le poids de la machine.
2. Veiller à prendre toutes les mesures de sécurité nécessaires afin d'éviter de renverser ou de laisser tomber la machine lorsqu'elle est soulevée ou déplacée afin d'éviter tout accident susceptible de causer des blessures corporelles ou la mort.
3. Une fois que la machine a été déballée, ne jamais la remballer pour la transporter afin de la protéger contre tout dommage causé par un accident fortuit ou sa chute.

Déballage

1. Veiller à déballer la machine de la manière prescrit Au cas notamment où la machine est emballée dans une caisse en bois, veiller à faire attention aux clous. Les clous doivent être retirés.
2. Veiller à vérifier la position du centre de gravité de la machine et à l'extraire avec précaution de son emballag

(I) table et support de table

1. Veiller à utiliser la table et le support de table de marque JUKI afin d'éviter tout accident susceptible de causer des blessures corporelles ou la mort. S'il est inévitable d'utiliser une table et un support de table autres que ceux de marque JUKI, sélectionner une table et un support de table capables de supporter le poids de la machine et sa force réactive en fonctionnement.
2. Si des roulettes sont installées sur le support de table, veiller à utiliser des roulettes équipées d'un mécanisme de verrouillage et à les verrouiller pour immobiliser la machine durant son fonctionnement, des travaux de maintenance, une inspection ou une réparation afin d'éviter tout accident susceptible de causer une blessure corporelle ou la mort.

1. Veiller à éviter d'exercer toute force excessive durant le fonctionnement afin d'éviter des décharges électriques, une fuite à la terre ou un incendie. En outre, s'il est nécessaire de poser un câble à proximité d'une pièce mobile telle que la courroie en V, veiller à ménager un espace d'au moins 30 mm entre la pièce mobile et le câble.
2. Veiller à éviter une connexion à une multiprise afin d'éviter des décharges électriques, une fuite à la terre ou un incendie.
3. Veiller à brancher à fond les connecteurs afin d’éviter des décharges électriques, une fuite à la terre ou un incendie. En outre, pour débrancher un connecteur, veiller à le tenir par la partie qui sert à connecter.

1. Veiller à ce qu'un électricien qualifié installe une prise appropriée afin d'éviter tout accident causé par une fuite à la terre ou un défaut de tension diélectrique. En outre, veiller impérativement à raccorder la fiche à une prise secteur mise à la terre.
2. Veiller à mettre à la terre le câble de terre afin d'éviter tout accident causé par une fuite à la terre.

(IV) moteur

1. Veiller à utiliser le moteur nominal prescrit (article de marque JUKI) afin d'éviter tout accident causé par un claquage.
2. Si un moteur à embrayage en vente dans le commerce est utilisé avec la machine, veiller à en sélectionner un doté d'un couvre-courroie anti-happement afin d'éviter d'être happé par la courroie en V.

Avant la mise en fonctionnement

1. Avant de mettre la machine sous tension, veiller à vérifier que les connecteurs et câbles ne soient pas endommagés, tombés ou lâches
2. Ne jamais introduire la main dans une pièce mobile de la machine En outre, veiller à vérifier que la poulie tourne dans le sens de la flèche indiquée sur la poulie.
3. Si une table à roulettes est utilisée, veiller à l'immobiliser en verrouillant les roulettes ou au moyen d'ajusteurs, le cas échéant, afin d'éviter tout accident causé par le démarrage soudain de la machine.

En fonctionnement

1. Veiller à ce qu'un doigt, la chevelure ou un vêtement proche d'une pièce mobile ne soient pas happés par le volant, la poulie ou le moteur, ou installer quelque chose près de ces pièces lorsque la machine est en fonctionnement afin d'éviter tout accident causé par un happement susceptible de causer des blessures corporelles ou la mort.
2. Veiller à ne pas placer les doigts à la périphérie de l'aiguille ou à l'intérieur du couvercle du levier de relevage lors de la mise sous tension afin d'éviter tout accident susceptible de causer des blessures corporelles ou la mort.
3. La machine fonctionne à vitesse rapide. Pendant le fonctionnement, ne jamais amener votre main à proximité d'une pièce mobile telle que le boucleur, l'étendeur, la barre à aiguille, le crochet ou le coupeur de tissu afin de protéger vos mains contre tout accident. En outre, veiller à couper l'alimentation électrique et vérifier que la machine est complètement arrêtée avant de changer le fil.
4. ’éviter tout accident susceptible de causer des blessures corporelles ou la mort.
5. Veiller à coupper l'alimentation électrique et vérifier que la machine est complètement arrêtée avant d'en
6. Si un servomoteur est utilisé avec la machine, le moteur ne fait pas de bruit lorsque la machine est arrêtée. Veiller à ne pas oublier de couper l'alimentation électrique afin d'éviter tout accident causé par le démarrage soudain du moteur.
7. Ne jamais utiliser la machine si l'orifice de refroidissement du générateur du moteur est obstrué afin d'éviter tout incendie causé par une surchauffe.

Lubrification

1. Veiller à utiliser une huile ou une graisse de marque JUKI sur les parties à lubrifier.
2. Si de l'huile se colle sur les yeux ou le corps, veiller à la nettoyer immédiatement pour éviter toute inflammation ou irritation.
3. Si de l'huile est avalée par inadvertance, veiller à consulter immédiatement un médecin afin d'éviter une diarrhée ou des vomissements.

Maintenance

1. , les réparations et réglages doivent être exécutés par un technicien de service après-vente qui connaît parfaitement la machine suivant l'étendue définie dans le mode d'emploi. Veiller à utiliser des pièces de marque JUKI pour remplacer toute pièce de la machine. JUKI décline toute responsabilité en cas d'accident dû à une réparation ou un réglage inappropriés ou l'utilisation de toute pièce autre qu'une pièce de marque JUKI.
2. ou des décharges électriques, veiller à faire appel à un électricien de votre société, de JUKI ou de son concessionnaire local pour les réparations et la maintenance (y compris le câblage) des composants électriques.
3. Lors de travaux de réparation ou de maintenance sur la machine au moyen de pièces pneumatiques tel que le cylindre pneumatique, veiller au préalable à enlever le tuyau d'alimentation d'air pour expulser l'air restant dans la machine, afin d'éviter tout accident causé par le démarrage soudain d'une pièce pneumatique.
4. Veiller à vérifier que les vis et écrous sont bien resserrés après une réparation, un réglage ou le remplacement d'une pièce.
5. Veiller à nettoyer la machine régulièrement pendant sa durée d'utilisation. Veiller à couper l'alimentation électrique et à vérifier que la machine et le moteur sont complètement arrêtés avant de nettoyer la machine afin d'éviter tout accident causé par le démarrage soudain de la machine ou du moteur.
6. Veiller à couper l'alimentation et à vérifier que la machine et le moteur sont complètement arrêtés avant d'exécuter des travaux de maintenance, une inspection ou une réparation de la machine. (Dans le cas d'un moteur à embrayage, le moteur continue de tourner pendant un moment par inertie même après que l'alimentation a été coupée. Il faut donc être prudent.)
7. Si la machine ne fonctionne pas normalement après une réparation ou un réglage, arrêter immédiatement d'utiliser et contacter JUKI ou son concessionnaire local pour une réparation
8. Si un fusible est grillé, veiller à couper l'alimentation électrique et à remédier à sa cause, puis le remplacer par un neuf
9. Veiller à nettoyer périodiquement la bouche d'air du ventilateur et à inspecter la périphérie du câblage afin d'éviter tout accident dû au moteur.

Environnement d'opération

1. Veiller à utiliser la machine dans un environnement qui ne soit pas exposé à une source importante de bruit (ondes électromagnétiques) telles qu'une soudeuse haute fréquence afin d'éviter tout accident causé par un dysfonctionnement de la machine.
2. Ne jamais utiliser la machine dans un lieu où la tension varie dans une plage supérieure à "±10 % de la tension prescrite" afin d'éviter tout accident causé par un dysfonctionnement de la machine.
3. Veiller à vérifier qu'un dispositif pneumatique tel qu'un cylindre pneumatique fonctionne à la pression d'air prescrite avant de l'utiliser afin d'éviter tout accident causé par un dysfonctionnement de la machine.
4. Pour utiliser la machine en toute sécurité, veiller à ce que l'environnement d'utilisation réponde aux conditions suivantes: Température ambiante en fonctionnement 5 à 35°C Humidité relative en fonctionnement 35 à 85 %
5. De la condensation peut se former si la machine passe soudainement d'un environnement froid à un environnement chaud. Attendre donc un certain temps jusqu'à ce qu'il n'y ait plus de gouttelettes d'eau avant de mettre la machine sous tension
6. Par souci de sécurité, veiller à arrêter d'utiliser la machine en cas d'orage et à la débrancher de la prise secteur
7. Selon les conditions du signal de fréquence radio, la machine peut générer du bruit dans le téléviseur ou le poste de radio. Dans ce cas, utiliser le téléviseur ou le poste de radio à une distance éloignée de la machine.
8. Il est vivement recommandé de suivre les lois et réglementations locales du pays où la machine à coudre est installée pour garantir un environnement de travail sûr. Pour lutter contre le bruit, un serre-tête antibruit ou d'autres équipements de protection doivent être utilisés conformément aux lois et réglementations en vigueur.
9. La mise au rebut des produits et emballages, ainsi que le traitement de l'huile lubrifiante usagée doivent être réalisés correctement conformément aux lois en vigueur dans le pays dans lequel la machine à coudre est utilisée.

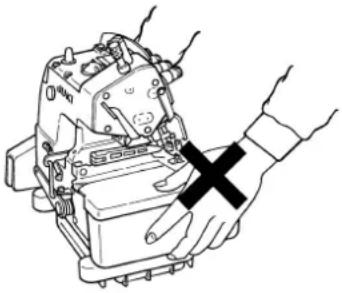

Pour la sécurité d'utilisation

Pour ne pas risquer une électrocution, ne pas ouvrir le couvercle de la boîte électrique du moteur ni toucher des pièces à l'intérieur de la boîte électrique lorsque la machine est sous tension.

Pour ne pas risquer de se blesser, ne jamais utiliser la machine avec le couvre-courroie ou le protège-yeux retirés.Pour ne pas risquer d'être blessé par le moteur, utiliser un moteur muni d'un carter de poulie de moteur.Pour ne pas risquer une électrocution, ne jamais utiliser la machine avec le fil de terre de l'alimentation retiré.Durant le fonctionnement, veiller à ne pas approcher la tête, les mains ou les doigts du volant, de la courroie trapézoïdale ou du moteur et veiller à ce que personne ne le fasse. On risquerait autrement de se prendre les mains ou les doigts dans la machine et de se blesser. Ne rien placer non plus près de ces pièces.Pour ne pas risquer de se blesser aux mains, ne pas les approcher du couteau de coupe du tissu et de l'aiguille lorsqu'on met la machine sous tension ou pendant le fonctionnement.Pour ne pas risquer de se blesser aux mains ou aux doigts, ne pas les passer derrière le protège-yeux pendant le fonctionnement de la machine.Pour ne pas risquer une électrocution ou un accident dû à des pièces électriques endommagées, toujours placer l'interrupteur d'alimentation sur arrêt avant d'introduire/retirer la fi che secteur.Pour ne pas risquer d'être blessé en cas de brusque mise en marche de la machine, toujours placer l'interrupteur d'alimentation sur arrêt avant de quitter la machine.En cas de panne d'électricité, toujours mettre la machine hors tension pour ne pas risquer d'être blessé en cas de brusque mise en marche de la machine.Pour ne pas risquer d'être blessé en cas de brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer qu'elle ne fonctionnera pas même si l'on appuie sur la pédale de départ avant de retirer le couvre-courroie, le carter de la poulie de moteur et la courroie trapézoïdale.Avant de contrôler, de régler ou de nettoyer la machine, d'enfiler la tête de la machine ou de remplacer l'aiguille, toujours mettre la machine hors tension et s'assurer qu'elle ne fonctionnera pas même si l'on appuie sur la pédale. On risquerait autrement d'être blessé en cas de brusque mise en marche de la machine.Pour ne pas risquer d'être blessé par une chute de la machine, ne pas la porter en la tenant par le couvercle du plateau. Le couvercle pourrait s'ouvrir ou se casser et la machine tomber.Ce produit étant un instrument de précision, veiller à ne pas l'asperger d'eau ou d'huile et à ne pas le soumettre à des chocs tels que chutes.

Attention

Par ailleurs, il faut savoir que les dispositifs de sécurité comme le « couvercle du protège-yeux » et le « pare-aiguille » sont quelquefois omis dans les schémas, illustrations et figures fournis dans le mode d'emploi pour plus de clarté. Dans la pratique, ne jamais retirer ces dispositifs de sécurité.

1. Pose de la plaque-support du bati 8
2. Pose du couvre-courroie.... 11
3. Pose des pédales.... 12
4. Pose du porte-bobines....13

1. Lubrification 15
2. Vérification du sens de rotation 17
3. Pose des aiguilles.... 18
4. Enfilage de la machine 20
5. Réglement de la pression du pied presseur et retrait du pied presseur 23
6. Réglement de la longueur des points 24
7. Mécanisme d'entraînement différentiel.... 25

Entretien 29

1. Couteaux et largeur de surjet 29
2. Nettoyage de la tête de la machine 32
3. Vérification et remplacement de la cartouche filtrante 33

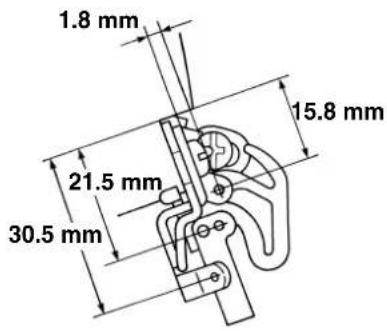

4. Dimensions pour le réglage de la synchronisation des boucleurs et du garde-aiguille.... 35
5. Cotes relatives à la position du relevé de fil et de la came de fil de boucleur (réglement standard)...... 38
6. Poulies du moteur et courroies.... 44

	MO-6704S MO-6714S	MO-6716S
Vitesse de couture	7.000 sti/min (maxi)
	(Sauf certains modèles de sous-classe)
Longueur des points	0,8 à 4 mm 1,5 à 4 mm
Ecartement des aiguilles	-2,0, 2,4, 3.2 mm	2,0, 3,2, 4,0, 4,8 mm
Largeur de surjet	1,6, 3,2, 4,0, 4,8 mm 3,2, 4,0, 4,8 mm 3,2, 4,0, 4,8, 6,4 mm
Rapport d'entraînement différentiel	Point de fronçage 1 : 2 (1 : 4 maxi), Point d'extension 1 : 0,7 (1 : 0,6 maxi)
Aiguille	DC × 27 (standard), DC × 1 peut être utilisée
Hauteur de relevage du pied presseur	7,0 mm 6,5 mm 7,0 mm
	(Sauf certains modèles de sous-classe)
Huile lubrifiante	JUKI Machine Oil 18
Bruit	- Niveau de pression acoustique d'émission continu équivalent (LpA) au poste de travail : Valeur pondérée A de 79,5 dB; (comprend KpA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 6.850 sti/min.

	MO-6904S MO-6914S	MO-6916S
Vitesse de couture	8.500 sti/min (maxi) 8.000	sti/min (maxi) 8.000 sti/min (maxi)
	(Sauf certains modèles de sous-classe)
Longueur des points	0,8 à 4 mm 1,5 à 4 mm
Ecartement des aiguilles	-2,0, 2,4, 3,2 mm	2,0, 3,2, 4,0, 4,8 mm
Largeur de surjet	1,6, 3,2, 4,0, 4,8 mm 3,2, 4,0, 4,8 mm 3,2, 4,0, 4,8, 6,4 mm
Rapport d'entraînement différentiel	Point de fronçage 1 : 2 (1 : 4 maxi), Point d'extension 1 : 0,7 (1 : 0,6 maxi)
	(Sauf certains modèles de sous-classe)
Aiguille	DC × 27 (standard), DC × 1 peut être utilisée
Hauteur de relevage du pied presseur	7,0 mm 6,5 mm 7,0 mm
	(Sauf certains modèles de sous-classe)
Huile lubrifiante	JUKI Machine Oil 18
Bruit	- Niveau de pression acoustique d'émission continu équivalent (LpA) au poste de travail : Valeur pondérée A de 82,5 dB; (comprend KpA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 7.500 sti/min.- Niveau de puissance acoustique (LwA) ; Valeur pondérée A de 90,0 dB; (comprend KwA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 3744 GR2 à 7.500 sti/min.

	MO-6904G MO-6914G	MO-6916G
Vitesse de couture	6.000 sti/min (maxi) (Sauf certains modèles de sous-classe)
Longueur des points	2,5 à 5 mm
Ecartement des aiguilles	-2,6 mm 4,8 mm
Largeur de surjet	4,8 mm 6,4 mm 4,8,	6,4 mm
Rapport d'entraînement différentiel	Point de fronçage 1 : 1,75 (1 : 3,8 maxi)Point d'extension 1 : 0,7 (1 : 0,6 maxi)	Point de fronçage 1 : 2 (1 : 3,8 maxi)Point d'extension 1 : 0,8 (1 : 0,6 maxi)	Point de fronçage 1 : 1,75 (1 : 3,8 maxi)Point d'extension 1 : 0,7(1 : 0,6 maxi)
Aiguille	DO × 5
Hauteur de relevage du pied presseur	8,0 mm (maxi) (Sauf certains modèles de sous-classe)
Huile lubrifiante	JUKI Machine Oil 18
Bruit	- Niveau de pression acoustique d'émission continu équivalent ( L_pA ) au poste de travail :Valeur pondérée A de 79,5 dB; (comprend K_pA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 6.000 sti/min.

4) Poser la section supérieure de la rampe de chutes de tissus ⑥ sur la gauche de la table. Poser ensuite la section inférieure de la rampe de chutes de tissus ⑦ sur la section supérieure. Il est possible de régler la longueur d'installation des deux sections de la rampe sur 56 mm.

1) Poser la bande en mousse de carter de soufflante ② sur le carter de soufflante ①.

2) Poser la pièce de jonction de plaque-support du bâti ④, le carter de soufflante ① et le tampon en caoutchouc ⑤ sur la plaque-support du bâti ③.

3) Poser la plaque-support du bâti ③ de telle manière que le plateau à ouvrage soit à 5 mm au-dessus de la table.

4) Poser la rampe de chutes de tissu ⑥ sur la plaque-support du bâti ③.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

¡AVISO!

1) Posez le couvre-courroie ① sur la tête de la machine. 2) Posez le couvre-courroie B ② sur la table.

1) Poser la pédale de départ ① sur la gauche et la pédale de relève-presseur ② sur la droite vu depuis la position de l'opérateur.

2) Utiliser le crochet en S ⑤ pour accoupler la chaîne ③ de la pédale de relève-presseur au levier de relevage du presseur ④.

1) Assembler le porte-bobines et l'introduire dans l'orifice de la table de la machine.

2) Serrer le contre-écrou ① pour fixer le porte-bobines.

3) Dans le cas où la machine est alimentée depuis le plafond, faire passer le câble d'alimentation à travers la tige du porte-bobines ②.

Pour protéger la machine contre les anomalies et les dommages, vérifier les points suivants :

• Avant la première mise en service qui suit l'installation, nettoyer entièrement la machine.
• Enlever toute la poussière ayant pu s'accumuler pendant le transport et bien huiler la machine.
• S'assurer que la tension électrique a été correctement réglée.
• S'assurer que la fiche secteur est correctement branchée.
• Ne jamais utiliser la machine avec une tension électrique différente de la valeur spécifiée.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

¡AVISO!

1) Retirer le bouchon d'huile ①. 2) Verser de l'huile JUKI Machine Oil 18 dans le réservoir d'huile. 3) Verser l'huile jusqu'à ce que l'index atteigne presque le trait de repère rouge supérieur lorsqu'on regarde la jauge d'huile ② depuis le côté.

Ne pas dépasser le trait de repère rouge supérieur car une lubrification excessive pourrait causer des anomalies.

4) Pour vidanger le réservoir d'huile, retirer le bouchon de vidange d'huile ③.

Renouveler l'huile un mois après la première mise en service de la machine. Après cela, la renouveler tous les six mois.

• Si l'index de la jauge d'huile descend en dessous du repère inférieur lorsqu'on la regarde depuis le côté, faire l'appoint d'huile.
• Avant d'utiliser la machine pour la première fois ou de la remettre en service lorsqu'elle est restée longtemps inutilisée, mettre deux ou trois gouttes d'huile sur la barre à aiguille et sur le guide de boucleur supérieur.

La machine doit tourner dans le sens des aiguilles d'une montre.

Ne jamais la laisser tourner à l'envers.

Si la machine tourne dans le sens inverse des aiguilles d'une montre, la pompe à huile ne fonctionnera pas et les pièces se gripperont.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

¡AVISO!

L'aiguille standard est une DC × 27°n11. On peut également utiliser une aiguille DC × 1, mais il peut alors être nécessaire de régler le jeu entre l'aiguille et le boucleur. Pour une couture où la tension du fil doit être réglée avec précision, utiliser une aiguille DC × 27.

L'aiguille standard est une DO × 5.

1) Remonter au maximum la pince-aiguille ①. 2) Desserrer la vis de pince-aiguille ② et introduire l'aiguille à fond dans l'orifice de pince-aiguille avec le creux de l'aiguille tourné vers l'arrière lorsqu'on regarde depuis le côté de l'opérateur. 3) Resserrer la vis de pince-aiguille ②.

Soulever le guide-fil de la came de fil de boucleur ① avant l'enfilage. Ramener ensuite le guide-fil de la came de fil de boucleur ① sur sa position d'origine et le fixer solidement au ressort de retenue ②.

Lorsqu'on utilise un fil non tordu tel que fil de nylon laineux ou un fil peu solide, ne pas l'enrouler autour du guide-fil intermédiaire.

Faire passer le fil d'aiguille pour point de chaînette double à travers le levier de relevage du fil d'aiguille.

Faire passer le fil d'aiguille pour point redoublé à travers le levier de relevage du fil se trouvant à l'extérieur.

★ Lubrification du refroidisseur d'aiguille (MO-6900S, 6900G)

1) Ouvrir le couvercle du plateau à ouvrage et mettre de l'huile de silicone par la partie Ⓐ. 2) Retirer le bouchon Ⓑ et mettre de l'huile de silicone. 3) Si l'on doit faire fonctionner la machine juste après avoir lubrifié le refroidisseur d'aiguille, imbiber également le feutre à huile de la machine avec de l'huile de silicone.

Cas où le refroidisseur d'aiguille est utilisé

Faire passer le fil sous le cliquet central.

Cas où le refroidisseur d'aiguille n'est pas utilisé Faire passer le fil au-dessus du cliquet central.

1) Régler la pression du pied presseur en desserrant le premier écrou ④ et en tournant la vis de réglage du pied presseur ①. Lorsqu'on tourne la vis de réglage dans le sens des aiguilles d'une montre, la pression augmente. Lorsqu'on la tourne dans le sens inverse des aiguilles d'une montre, la pression diminue. Après le réglage, ne pas oublier de resserrer l'écrou ④.

2) Pour ouvrir le pied presseur ② vers le côté, remonter l'aiguille au maximum et abaisser le levier de relevage de la barre de presseur ③.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

S, la machine exécute des points d'extension avec un rapport d'entraînement différentiel de 1 : 0,8 (certains modèles de sous-classe : 1 : 0,6). Lorsqu'il est sur la graduation 0, le rapport d'entraînement différentiel entre la griffe d'entraînement principal et la griffe d'entraînement différentiel est de 1 : 1. 4) Le rapport d'entraînement différentiel maximum pour le fronçage est de 1 : 2 (certains modèles de sous-classe : 1 : 1,75). Les graduations au-delà du 0 ne sont utilisées qu'à titre de référence. (Il peut être réglé à 1 : 4 (certains modèles de sous-classe 1: 3,8) selon le réglage du mécanisme interne de la machine). 5) Après le réglage, resserrer à fond le contre-écrou ②.

1) Desserrer le contre-écrou d'entraînement différentiel ②. Déplacer le levier ① vers le haut pour un point d'extension et vers le bas pour un point de fronçage. 2) Pour déplacer légèrement le levier ①, utiliser la vis de réglage fin de l'entraînement différentiel ③. 3) Lorsque le levier de réglage d'entraînement différentiel est sur la graduation "S", la machine exécute des points d'extension avec un rapport d'entraînement différentiel de 1 : 0,75 (Il ne sera fixé à 1 : 0,85 que pour la MO-6914G.) 4) Le rapport d'entraînement différentiel maximum pour le fronçage est de 1:1,75 (Il ne sera fixé à 1 : 2 que pour la MO-6914G.) (il peut être fixé à 1 : 3,8 selon le réglage du mécanisme interne de la machine). Les graduations au-delà du 0 ne servent que de référence. 5) Après le réglage, resserrer à fond le contre-écrou ②.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

Hauteur du couteau inférieur

Desserrer la vis de fixation ② et régler la hauteur du couteau inférieur ① pour que son bord soit en affleurement avec la surface de la plaque à aiguille.

Hauteur du couteau supérieur

Desserrer les vis de fixation ④ et effectuer un réglage pour que le couteau supérieur ③ chevauche le couteau inférieur ① de 0,5 à 1 mm lorsqu'il se trouve sur le point le plus bas de sa course.

Largeur de surjet

Il est possible d'obtenir des largeurs de surjet de 1,6 à 6,4 mm (certains modèles de sous-classe : 4,8 à 10 mm) en changeant des pièces ou en utilisant des modèles de sous-classe. (La largeur de surjet est légèrement supérieure à la largeur de coupe du couteau.)

Pour changer la largeur de surjet:

1) Après avoir desserré la vis de fixation ⑤, pousser le couteau inférieur ① vers la gauche et le fixer. 2) Desserrer la vis de fixation ⑥ et déplacer le couteau supérieur ③, puis le fixer. 3) Abaisser le couteau supérieur au maximum et desserrer la vis de fixation ⑤. Resserrer la vis de fixation ⑤ lorsque le couteau inférieur vient en contact avec le couteau supérieur.

1. Toujours resserrer la vis de fixation ⑤ avant d'utiliser la machine.
2. Après ce réglage, couper un fil avec les couteaux pour s'assurer qu'ils sont bien tranchants.

★ Aiguisage du couteau inférieur

Lorsque la lame du couteau inférieur est émoussée, l'aiguiser comme il est indiqué dans la figure ci-contre.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

Enlever toute charpie de l'intérieur du couvercle du boucleur et des pièces de la barre à aiguille environ une ou deux fois par jour. Autrement, il pourra se produire des fuites d'huile et le tissu risquera d'être souillé.

Ne jamais nettoyer le revêtement de la tête de la machine avec du diluant pour laque. Ce produit attaque la surface du revêtement.

1. Après une longue utilisation, la cartouche filtrante ① peut être colmatée de poussière.

Si on laisse la machine dans cet état, l'huile souillée risque de ne plus traverser la cartouche filtrante ①, ce qui peut entraîner une usure anormale ou un grippage de la machine.

* Dans des conditions d'utilisation normales, vérifier la cartouche filtrante ① tous les six mois et la nettoyer ou la remplacer si nécessaire.

1. Comment contrôler/remplacer la cartouche filtrante

1) Retirer tout d'abord la vis de vidange d'huile ②.

2) Oter les vis ③, puis retirer le couvercle supérieur ④ en le tirant droit vers le haut.

Ne pas faire glisser le couvercle supérieur ④ latéralement. On risquerait d'endommager l'index de la jauge d'huile et la cartouche filtrante.

3) Retirer la cartouche filtrante ① et la vérifier. La nettoyer ou la remplacer si nécessaire.

4) Remettre la cartouche filtrante ① en place, puis reposer le couvercle. Ne pas oublier de remettre les vis de fixation en place et de les serrer.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

1. Pour éviter tout risque d'accident entraîné par une méconnaissance de cette machine, faire effectuer les réglages ou remplacements de pièces par un membre du personnel d'entretien connaissant bien la machine ou par un technicien de notre distributeur.
2. Pour ne pas risquer de se blesser lors du démarrage de la machine, s'assurer, avant de la mettre en marche, qu'aucune vis n'est desserrée et que des pièces ne viendront pas en contact l'une avec l'autre.

Les cotes indiquées dans le tableau ci-dessous sont les valeurs standard à utiliser pour le réglage du boucleur. Elles sont données à titre de référence et doivent être changées selon les produits à coudre et le fil utilisé.

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

¡AVISO!

L'orifice de fil de l'oeillet de fil d'aiguille et la partie crochue du releveur de fil d'aiguille sont sur une position telle que les deux tiers de l'orifice de l'oeillet sont visibles.

L'orifice de fil de l'oeillet de fil d'aiguille et la partie crochue du releveur de fil d'aiguille sont sur une position telle que les deux tiers de l'orifice de l'oeillet sont visibles.

L'orifice de fil de l'oeillet de fil d'aiguille et la partie crochue du releveur de fil d'aiguille sont sur une position telle que les deux tiers de l'orifice de l'oeillet sont visibles.

L'orifice de fil de l'oeillet de fil d'aiguille de chaînette doub 'orifice de l'oeillet est entièrement visible.

(ATTENTION) Le releveur de fil d'aiguille doit être positionné au point mort bas.

[MO-6700S, 6900S]

14 16

L'orifice de fil de l'oeillet de fil d'aiguille et la partie crochue du releveur de fil d'aiguille sont sur une position telle qu'il n'est pas possible de voir la totalité de l'orifice de l'oeillet, mais seulement une très petite partie.

L'orifice de fil de l'oeillet de fil d'aiguille et la partie crochue du releveur de fil d'aiguille sont sur une position telle qu'il n'est pas possible de voir la totalité de l'orifice de l'oeillet, mais seulement une très petite partie.

Le chas d'aiguille et la partie crochue du releveur de fil d'aiguille se trouvent sur une position telle que la moitié du chas d'aiguille est visible.

(ATTENTION) Le releveur de fil d'aiguille doit être positionné au point mort bas.

[MO-6900G]

S'assurer que la came de fil de boucleur libère le fil de boucleur.

Poulies de moteur et courroies

1) Utiliser un moteur à embrayage de 400W (1/2 HP). Si la vitesse de couture de la machine dépasse 7.000 pts/mn, utiliser un moteur à embrayage de 550W (3/4 HP). 2) Utiliser une courroie trapézoïdale de type M.

1) Utiliser un moteur de 1/2 HP (400W) ou plus.

Si l'on utilise un moteur de 400 W ou moins, la viscosité de l'huile sera plus grande par temps froid, la vitesse de couture n'augmentera pas et, au pire des cas, la machine ne fonctionnera pas.

2) Utiliser une courroie trapézoïdale de type M.

3) Le tableau ci-dessus indique les vitesses de couture obtenues lorsqu'on utilise des diamètres différents et des courroies trapézoïdales de longueurs différentes.

4) Noter que le diamètre utile de la poulie de la tête de la machine est maintenant de 56 mm et qu'il est donc différent de celui pour la série MO-6000S.

- Tous droits réservés partout dans le monde.

Pour plus d'information, n'hésitez pas à consulter nos distributeurs ou agents dans votre région.
