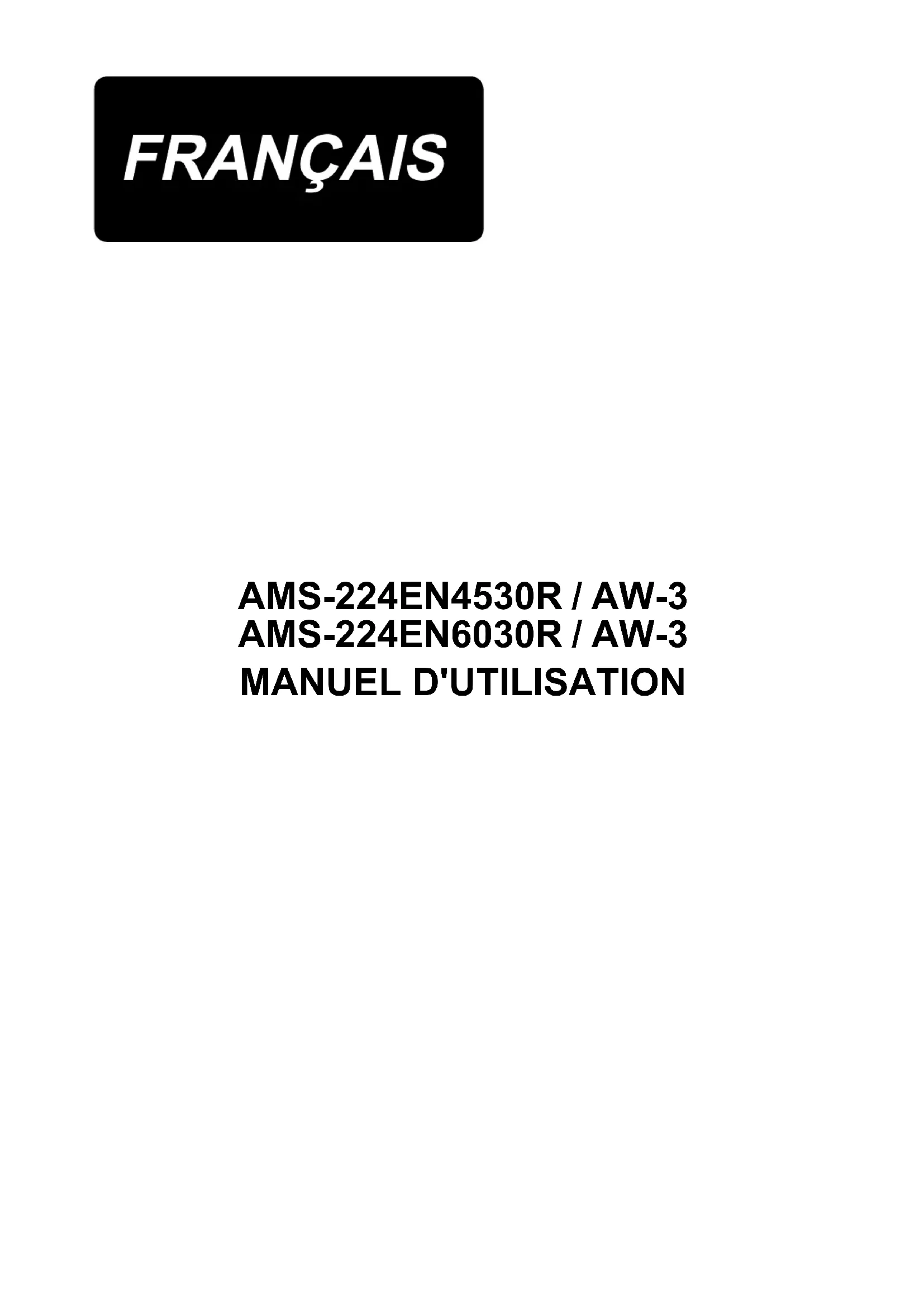

MODE D'EMPLOI AMS224EN6030R JUKI

• 3-1. Fixation/retrait du couvercle p. 10
• 3-2. Comment enler le l de canette sur le dispositif p. 11
• 3-3. Comment mettre en place une canette p. 12
• 3-4. Longueur de l restant à retirer p. 13
• 3-5. Témoin de fonctionnement du dispositif p. 14
• 3-6. Pour utiliser l’AW-3 p. 15
• 3-7. Comportement du dispositif AW-3 lorsqu’il est sous tension p. 16
• 3-8. Fonctionnement et réglage de base p. 17
• 3-9. Utilisation de l’AW p. 18
• 3-10. Réglage du mode de saisie du nombre de points AW, mode de fonctionnement AW et longueur de tolérance de l restant p. 21
• 3-11. Exemple de fonctionnement p. 26
• 3-12. Mise hors tension p. 30
• 3-13. Afchage des erreurs et procédure de résolution des erreurs p. 30
• 3-14. Détection des erreurs liées à l’AW p. 32
• 3-15. Liste des erreurs p. 34

1 Canette, boîte à canette applicables Canette et boîte à canette exclusives à double capacité. 2 Comptabilisation de l applicable N° 5 à N° 30 (Japon), 150 à 50 (TEX), 18 à 60 (TKT) 3 Type de l applicable Fil synthétique 4 Opération de bobinage de la ca- nette et de retrait du l restant Possible pendant que la machine à coudre fonctionne. 5 Réglage des conditions selon le type de l Il est possible de régler les conditions à satisfaire pour ef- locher le l au début du bobinage d’une canette. 6 Tension du secteur 100,120/200,220,240 Vac ±10 %, Monophasée 50/60 Hz 7 Consommation d’électricité 100 VA 8 Pression de l’air comprimé utilisé 0,5 MPa 9 Consommation d’air 156 Nℓ / min (valeur max.) 10 Dimensions 350 mm (W

11 Poids du dispositif 10 kg ou moins (Corps principal uniquement. Sans l’unité de tirage du l et la boîte de commande.) 12 Plage de tolérance de la température d’opération ambiante 5 ˚C à 35 ˚C 13 Plage de tolérance de l’humidité relative 35 % à 85 % (sans condensation) 14 Bruit - Niveau de pression acoustique d’émission continu équivalent (LpA) au poste de travail : Valeur pondérée A de ≦ 75 dB; (comprend KpA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à Longueur de retrait du l restant = 2 m ; longueur de bobinage du l de canette (22 m). Traditionnellement, la série d’opérations comprenant le remplacement de la canette sur le crochet de la machine à coudre, le retrait du l restant sur la canette, le bobinage de la canette, l’enlage du ressort de tension de la boîte à canette et la coupe du l se faisait manuellement. À présent, ce dispositif a été mis au point pour exécuter de manière complètement automatique cette série d’opérations. Ce disposi- tif permet non seulement d’améliorer l’efcacité du travail de couture, mais également d’obtenir une fa- brication d’articles stable dans les processus nécessitant des coutures d’assemblage de qualité élevée. Se reporter au mode d’emploi pour la AMS-224EN4530R/IP-420 en ce qui concerne le corps principal de la machine à coudre. 1-1. Caractéristiques de la AW-3– 2 – 1-2. Conguration

Unité principale du dis- positif Montée sous le plateau de la machine à coudre, cette pièce corres- pond à la partie mécanique du dispositif qui exécute automatiquement le changement de canette, le retrait du l restant sur la canette, le bobinage de la canette, l’enlage du l et la coupe du l.

Couvercle Sert à empêcher l’opérateur d’entrer en contact avec la partie mobile du dispositif.

Section de réglage de canette Il s’agit du lieu de transition utilisé pour placer une canette sur le dis- positif ou l’en retirer.

Bras du chariot Il s’agit du mécanisme de transport de la boîte à canette jusqu’au crochet, à la section de réglage de canette, à la section de retrait du l restant et à la section de bobinage de la canette.

Groupe mandrin de la boîte à canette Il s’agit du mécanisme de saisie de la boîte à canette et de charge- ment/retrait de cette dernière sur/hors du crochet. Cette pièce est montée à l’extrémité supérieure du bras du chariot.

Section de retrait du l restant Il s’agit du mécanisme de retrait du l restant sur la canette extraite du crochet. Cette pièce se compose du rouleau de retrait du l restant, du vide d’aspiration, etc.

Section d’eflochage du l Ce mécanisme efloche le l qui est bobiné au début. Il se compose d’un rouleau d’eflochage du l, etc.

Section de bobinage du l de canette Il s’agit du mécanisme de rebobinage du l sur une canette, d’enlage de la boîte à canette et de coupe du l. Cette pièce se compose de la plaque d’embrayage, de l’enleur, du couteau de coupe du l, etc.

Embout Le l provenant du cône du l de canette sort de la pointe de l’embout via la trajectoire du l. Le l sortant de l’embout est bobiné sur une canette.

Unité d’alimentation du l de canette Il s’agit de l’unité servant à alimenter le l bout par bout depuis la pointe de l’embout et à mesurer avec précision la longueur du l bobi- né sur une canette.

Sac à poussière Il s’agit du sac dans lequel le l restant retiré de la canette est stocké.

Boîte de commande du dispositif Il s’agit de la boîte contenant la PCI qui commande le fonctionnement du dispositif. Cette boîte de commande est différente de celle de la machine à coudre.

Panneau de commande Ce panneau sert au réglage du bobinage de la canette/changement des conditions et pour exécuter l’insertion ou le retrait de la canette. Sa fonction est identique à celle du panneau de commande de la machine à coudre.

Témoin de fonctionne- ment du dispositif Indique que le dispositif fonctionne.– 4 –

2-1. Procédure d’installation Lire le mode d’emploi du corps principal de la machine à coudre lors de l’installation du dispositif. 2-1-1. Retirer le matériau d’emballage de la machine à coudre. 2-1-2. Réglage de la position de la table : Pour la 6030 seulement Pour le type 6030, la table a été rétractée en usine avant l'expédition par rapport à la position normale. Après déballage, effectuer les opérations des étapes 1) à 9) ci dessous.

Le câble d’alimentation passe par l’intérieur du couvercle. Le bornier de raccordement est égale- ment installé à l’intérieur du couvercle. Veiller à mettre la machine hors tension avant de commen- cer le travail d’installation an d’éviter les accidents suite à une électrocution. Le réglage de la position de la table gauche L est décrit comme exemple. Régler la position de la table droite R de la même manière.

1) Oter les vis ❶ et ❷ pour retirer le couvercle.

• Lors du retrait de la vis ❷, veiller à ne pas perdre l'écrou sur la face inférieure de la table. [Accessoires à utiliser] A : Cache de boulon de xation de la table HX00326000B x 2 B : Vis de xation d'interrupteur d'alimentation SK3512001SE x 2 (Quatre vis de xation sont utilisées pour la table de la machine de type JE.)– 5 –

2) Retirer les boulons de xation de la table ❸

en deux points du support de table.

• Les opérations des étapes 3) à 7) ci-dessous sont la procédure de remontage de la table.

3) Déplacer la table de façon qu'elle dépasse

latéralement de 175 mm de l'extrémité du support de table. Dans le sens de la longueur, régler éga- lement la table de façon qu'elle dépasse uniformément (3 mm de chaque côté environ) de l'extrémité du support de table.

• Si la table n'est pas correctement positionnée dans le sens de la longueur, il se peut que l'on ne puisse pas retirer le couvercle auxi- liaire de plaque à aiguille.

4) Fixer temporairement les boulons de xation de

la table ❸ en deux points du support de table.

5) Serrer les vis ❶ et ❷ pour assembler le cou-

• Si le couvercle et l'orice taraudé ne sont pas alignés, les aligner en déplaçant la table.

• Serrer la vis ❷ après avoir inséré l'écrou par la face inférieure de la table.

6) Serrer à fond les boulons de xation de la

table en deux points depuis le côté du sup- port de table. (Pour référence : Couple de serrage : 6 N・m)

7) Après la mise en place du couvercle, poser

le cache de boulon de xation de la table (accessoire A) en position.

8) Maintenir en place l’interrupteur d’alimenta-

tion sur l’emplacement perforé dans le coin inférieur droit de la table au moyen d’une vis à bois (accessoire C). 175mm

9) Fixer les butées de panneau de commande

(accessoire D) sur les emplacements poin- çonnés du côté opérateur de la table droite à l'aide de vis à bois (accessoire E).– 6 – 2-1-3. Fixation de l’unité d’alimentation

1) Connecter le tube ❷ au joint de l’unité d’ali-

2) Fixer l’unité d’alimentation ❶ à la table avec

trois vis à bois ❸. Les sections letées sur la table ont des trous perforés.

3) Connecter les connecteurs de câble ❹ et ❺

de l’unité d’alimentation ❶ aux connecteurs ❻ et ❼ sur le côté du support de table.

4) Connecter le câble FG ❽ de l’unité d’alimen-

tation ❶ à la section de la vis de montage de la boîte de commande ❾.– 7 –

5) Faire passer le tube du guide-l de l’embout

󱢳 par l’orice sur la table 󱢴.

6) Fixer le tube du guide-l de l’embout 󱢳 sous

l’orice sur la table avec une lanière du collier de xation 󱢵. Tout en tirant le tube du guide- l de l’embout 󱢳 vers le bas, xer la lanière du collier de xation 󱢵 en l’appuyant contre la table de sorte à éviter que le tube du guide-l de l’embout 󱢳 ne bouge. Découper l’excès de lanière du collier de xation 󱢵.

7) Connecter l’autre extrémité du tube du guide-

l de l’embout 󱢳 au joint de l’embout 󱢶.

8) Placer le couvercle de la lanière du collier de

xation 󱢷 sur la section de lanière du collier de xation du tube du guide-l de l’embout 󱢳.– 8 –

1) Installer le porte-bobines ❶ sur la table de la

2) Couper une bande en vinyle qui servira à

maintenir en place le bras du chariot ❷.

3) Couper une bande en vinyle qui maintient en

4) Retirer le sac à poussière ❹ du jeu d’acces-

soires. Le xer au support de table.

5) Retirer les rubans adhésifs utilisés pour xer

2-2. Emplacement d’installation Vérier soigneusement les points suivants pour choisir l’emplacement d’installation. (1) Ce dispositif utilise un capteur optique. An de protéger le capteur optique d’un dysfonctionnement, ne pas installer le dispositif près d’une fenêtre exposée aux rayons directs du soleil. De plus, déter- miner l’orientation du dispositif pour éviter les rayons directs du soleil. (2) Ne pas utiliser le dispositif près d’appareils générant un fort bruit électrique an d’éviter un dys- fonctionnement. De plus, il est préférable d’installer la ligne d’alimentation loin des appareils sus- mentionnés.

7) Extraire le panneau ❼.

3-1. Fixation/retrait du couvercle Il est nécessaire de retirer le couvercle avant ❶ pour installer le l de canette ou réaliser la mainte- nance. Retirer le couvercle ❶ comme décrit ci-dessous.

1) Desserrer quatre vis de xation ❷ sur les côtés droit et gauche du dispositif.

2) Décaler légèrement le couvercle ❶ vers le haut, puis le tirer avec précaution vers soi.

Remettre le couvercle ❶ en place en procédant dans l’ordre inverse. Par mesure de sécurité, veiller à xer le couvercle ❶ pendant la couture.

Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, toujours la mettre hors tension avant d’effectuer les opérations suivantes.

❷– 11 – 3-2. Comment enler le l de canette sur le dispositif Pour pouvoir mesurer avec précision la longueur du l provenant du cône ❶ du l de canette à bobiner sur une canette, guider le l depuis le cône ❶ du l de canette par l’unité d’alimentation du l de ca- nette et tirer le l hors de l’embout comme illustré sur la gure. Installer le disque du porte-bobine sur la position la plus basse possible. S’il est installé à une position élevée, une tension excessive sera exercée sur le l tiré du cône ❶ du l de canette provoquant une défaillance.

1) Insérer la che du cordon d’alimentation dans une prise et mettre le dispositif sous tension. Ap-

puyer sur . Patienter jusqu’à ce que l’initialisation du dispositif soit terminée. (Environ 10 secondes.)

2) Faire passer le l tiré du cône du l de canette ❶ par le contrôleur de tension du l ❷.

3) Bobiner une couche de l sur le rouleau de mesure de longueur du l ❸.

4) Faire passer le l par le guide-l ❻ au moyen des contrôleurs de tension ❹ et ❺.

Il faut noter que le tube s’étendant entre les contrôleurs de tension du l ❹ et ❺ est prévu pour empêcher le l de s’enchevêtrer sur l’arbre du contrôleur de tension du l respectif. Faire passer le l à travers l’espace à l’intérieur de la partie incurvée du tube ❾.

5) Faire passer le l par le trou sur la pointe du bras d’alimentation en l ❼.

6) Lorsque l’écran de saisie des données

s’afche sur le panneau de commande, appuyer sur le A. Lorsque l’écran de fonctionnement AW s’afche, appuyer sur B. <Écran de saisie des données> <Écran de fonctionnement AW>

Il faut savoir que le bras d’entraî- nement du l ❼ peut fonctionner lorsque B est enfoncé.

❾– 12 – 3-3. Comment mettre en place une canette Ce dispositif utilise deux boîtes à canette, chacune d’entre elles étant pourvue d’une canette. (1) Comment insérer une canette dans une boîte à canette Insérer une canette dans la boîte à canette de sorte que les orices d’embrayage ❶ (en deux emplacements) de la canette soient amenés vers le côté ouvert. Avant d’insérer une canette dans la boîte à canette, essuyer la boîte à ca- nette pour retirer l’huile et la poussière. En particulier, essuyer la section de l’arbre de la boîte à canette pour retirer huile et poussière. De plus, soufer avec une soufette l’huile et la pous- sière accumulée sous le ressort de pré- vention de ralentissement de la canette dans la boîte à canette. Lorsque le l est placé dans le tube de trajec- toire du l ❽, il est aspiré. Placer le l dans le tube, tout en tirant le l depuis le cône du l de canette, jusqu’à ce que la longueur du l sortant de la pointe de l’embout 󱢳 devienne environ 13 cm. Si le l s’arrête à mi-chemin, le tirer en arrière légèrement plusieurs fois. À cette étape, l’embout du bobineur de ca- nette se trouve sur sa position avancée. Ici, ajuster la longueur du l tout en observant la graduation sur l’étiquette 󱢴 à titre indicatif.

7) L’aspiration est arrêtée en appuyant à nouveau sur B.

Il n’est donc pas nécessaire de régler la tension du l contrôlée par le contrôleur de tension du l.– 13 – (2) Comment charger une canette dans le dispositif Charger la boîte à canette pourvue d’une canette, comme décrit en (1), dans la section de mise en place de la canette ❷ du dispositif. Charger la boîte à canette pourvue d’une canette tout en plaçant la main par-dessous le côté droit du couvercle situé de côté du dispositif. Placer la boîte à canette de sorte que sa section ouverte ❸ s’aligne sur l’élément de verrouillage ❹. Placer la boîte à canette dans le dispositif avec sa griffe soulevée. Pousser complètement la boîte à canette dans le dispositif jusqu’à ce qu’elle n’aille pas plus loin. Si la boîte à canette n’est pas correctement placée dans la section de mise en place de la canette ❷ du dispositif, une erreur peut se produire, par exemple la pince n’attrape pas la boîte à canette. Si la boîte à canette n’est pas correctement placée dans le dispositif, celle-ci peut tomber du dispositif sans soulever sa griffe. Après avoir placé la boîte à canette dans le dispositif, s’assurer qu’elle n’est pas tombée du dispositif. 3-4. Longueur de l restant à retirer Pendant le retrait du l restant, les orices d’em- brayage de la canette ❶ pivotent à mesure que la canette tourne. Le dispositif reconnaît que le l restant est retiré en détectant le pivotement des orices d’embrayage de la canette ❶. La longueur maximale du l restant pouvant être retiré est de 8 m. Il faut savoir qu’une erreur de retrait du l restant peut se produire si la canette ❶ est bobinée avec du l à tel point que les orices d’embrayage sont masqués par le l. Si la longueur de l restant sur la canette dépasse 8 m, il est nécessaire de retirer le l de la canette manuellement.

❶– 14 – 3-5. Témoin de fonctionnement du dispositif Le témoin ❶ monté à côté de l’interrupteur d’ali- mentation indique que le dispositif fonctionne. Statut du témoin Signication Allumé (sous tension) Indique que le dispositif fonctionne. Lorsque le témoin est allumé, le dispositif est impliqué dans le retrait du l restant de la canette ou le bobinage de la canette. Ne pas mettre le dispositif hors tension sauf en cas d’urgence. Éteint (hors tension) Indique que le dispositif est à l’état de veille. S’assurer que le témoin s’est éteint avant de mettre le dispositif hors tension.

1. Si le dispositif est mis hors tension alors que le témoin est sous tension, que ce soit

accidentellement ou non suite à une panne de courant ou autre, il est nécessaire de retirer le couvercle pour vérier si le l est enchevêtré dans le dispositif. (Voir "3-1. Fixation/retrait du couvercle" p.10.)

2. Si le l est enchevêtré dans le dispositif, retirer le l et extraire le l de l’embout du

bobineur de canette d’environ 13 cm. Puis remettre le couvercle en place. (Voir "3-2. Comment enler le l de canette sur le dispositif" p.11.) ❶– 15 – 3-6. Pour utiliser l’AW-3 Lors de l’utilisation de l’AW-3, l’interrupteur logiciel (niveau 2) " " (réglage pour activer/désactiver l’AW-3) doit être réglé sur "activer". N° Description Valeur par défaut Activé Désactivé Désactivé (L’AW-3 n’est pas installé) Désactivé (L’AW-3 est installé/en communication) * Désactivé (L’AW-3 est installé/sans communication) *

• Sélectionner cette option pour installer l’AW-3 sans l’utiliser. Si l’interrupteur logiciel est réglé sur "En communication", la version logicielle de l’AW-3 peut être conrmée et écrasée. À la réinitialisation de l’interrupteur logiciel, l’AW-3 est désactivé. Ramener l’interrupteur logiciel (niveau 2) " " sur "activer". [ Comment changer l’interrupteur logiciel (niveau 2) ] (1) Afchage de l’écran de la liste des données de l’interrupteur logiciel (niveau 2) <Écran de changement de mode>

Lorsque est maintenu enfoncé pendant environ six secondes, A s’afche sur la partie supérieure de l’écran. Lorsque A est enfoncé pour afcher la page suivante sur l’écran, l’interrupteur logiciel (ni- veau 2) B s’afche. Lorsque le bouton de B est enfoncé, l’écran de la liste des don- nées d’interrupteur logiciel (niveau 2) s’afche.

<Écran de changement de mode>– 16 – 3-7. Comportement du dispositif AW-3 lorsqu’il est sous tension Le dispositif de l’AW-3 fonctionne à la mise sous tension en supposant que des canettes bobinées de l sont chargées dans le crochet et dans la section de réglage de canette. Si le dispositif est mis sous tension dans une autre situation, il est nécessaire de commander l’AW-3 pour charger les canettes. (Se reporter à "3-8. Fonctionnement et réglage de base" p.17 pour en savoir plus.) Lorsque ou est enfoncé après la mise sous tension, l’AW-3 s’initialise s’il est utilisé pour la première fois. <Écran de la liste des données de l’interrupteur logiciel (niveau 2)> Appuyer sur C pour sélectionner l’élément de données D à modier. Pour les données de l’interrupteur logiciel (niveau 2) autre que " " , se reporter au manuel de l’ingénieur. (2) Sélection du bouton d’interrupteur logiciel à changer

C– 17 – 3-8. Fonctionnement et réglage de base L’AMS-224EN est équipé d’une fonction de fonctionnement indépendant permettant de congurer l’AW- 3 et d’une fonction de réglage liée au changement automatique de la canette. Ouvrir l’écran de fonctionnement AW pour activer le fonctionnement indépendant ou l’écran de réglage AW pour procéder au réglage.

• L’écran de fonctionnement AW peut être ouvert depuis l’écran de saisie des données ou l’écran de couture. L’écran de réglage AW peut être ouvert depuis l’écran de saisie des don- nées.

Bouton et afchage Description

L’écran de fonctionnement AW est ouvert. Sur l’écran de fonctionnement AW, la conguration de l’AW comme le chargement/ changement de canettes peut être effectuée.

L’écran de réglage AW est ouvert. Sur l’écran de réglage AW, il est possible de procéder au réglage des données liées au changement automatique de canette, comme la quantité de bobinage du l de canette. <Écran de saisie des données>

3-9. Utilisation de l’AW Lorsque A est enfoncé sur l’écran de saisie des données, l’écran de fonctionnement AW s’afche. À cette étape, l’écran de vérication de la canette s’afche si aucune canette n’est chargée dans le dispositif ou l’écran d’erreur s’afche en cas d’erreur AW. Sur ces écrans, l’erreur sera réinitiali- sée en chargeant une canette. L’écran de fonctionnement AW s’afche après avoir réinitialisé l’erreur.

Lorsque l’un des boutons suivants est enfoncé sur l’écran de fonc- tionnement AW, le fonctionnement indépendant correspondant de l’AW peut être activé. Appuyer sur B pour fermer l’écran. Ⓐ : Bouton de changement de canette Ⓑ : Bouton d’extraction de canette Ⓒ : Bouton de chargement de canette vide Ⓓ : Bouton de chargement de canette enlée Ⓔ : Bouton de buse d’air Des explications détaillées sont données à partir de la page sui- vante. <Écran de saisie des données> <Écran de fonctionnement AW> Il faut savoir que la survenue d’une erreur est possible si la canette dans le crochet ❶ est directement chan- gée, etc., manuellement sans utiliser l’écran de fonc- tionnement AW après la mise sous tension.– 19 – Ⓐ : Bouton de changement de canette Cet bouton sert à bobiner la canette avec un nouveau l si le l est changé, etc. Lorsque Ⓐ est enfoncé, la canette insérée dans le crochet ❶ est remplacée par une autre canette qui est présente sur la position de veille de la boîte à ca- nette ❷. Ensuite, le l restant sur la canette dans le crochet ❶ est retiré et le nouveau l est bobiné sur la canette vide. Ⓑ: Bouton d’extraction de canette Cet bouton sert à extraire la canette chargée dans le crochet ❶. Extraire la canette présente sur la position d’attente de la boîte à canette ❷ manuel- lement avant d’appuyer sur Ⓑ. Ensuite, lorsque Ⓑ est enfoncé, la canette chargée dans le crochet ❶ est amenée sur la position de veille de la boîte à canette ❷. Placer une canette vide sur la position de veille de la boîte à canette ❷ et appuyer sur Ⓒ vide.

• S’il n’y a pas de canette sur le crochet ❶, la canette vide placée comme décrit ci-dessus sera amenée sur le crochet ❶. Ensuite, le dispositif attend que l’afchage précédent soit rétabli et que la nouvelle canette soit mise en place. Le dispositif se met à bobiner une canette lorsque

est enfoncé après avoir placé la canette suivante dans le crochet ❶.

• Si une canette est déjà présente sur le crochet ❶, le dispositif se met à bobiner la canette. Veiller à vérier que la canette à charger dans le crochet ❶ est vide avant d’appuyer sur Ⓒ vide. Si une canette enlée est chargée dans le crochet ❶, un dysfonctionnement peut se produire lors du bobinage de la canette ou du retrait du l restant sur la canette . Ⓒ: Bouton de chargement de canette vide

Cet bouton sert à charger une canette vide sur le crochet ❶.– 20 – Ⓓ: Bouton de chargement de canette enlée Cet bouton sert à charger une canette enlée sur le crochet ❶. Ⓔ : Bouton de buse d’air Cet bouton est utilisé pour commander à la buse d’air ❺ d’alimenter le l ❹ depuis l’embout ❸. Chaque fois que Ⓔ est enfoncé, le statut de la buse d’air ❺ bascule entre "ON" et "OFF". Placer la canette enfilée sur la position de veille de la boîte à canette ❷. Appuyer sur Ⓓ enfilée.

• S’il n’y a pas de canette sur le crochet ❶, la canette enfilée placée comme décrit ci-des- sus sera amenée sur le crochet ❶. Ensuite, le dispositif attend que la canette suivante soit placée sur la position de veille de la boîte à canette ❷.

• Si une canette enfilée est présente sur le crochet ❶, le dispositif se tiendra prêt. Veiller à vérier que la canette à charger dans le crochet ❶ est bobinée avec du l avant d’appuyer sur Ⓓ. Si une canette vide est chargée dans le crochet ❶, un dysfonction- nement peut se produire pendant la couture.

Il faut savoir que le bras d’entraînement du l peut fonctionner lorsque Ⓔ est en- foncé.– 21 – 3-10. Réglage du mode de saisie du nombre de points AW, mode de fonctionnement AW et longueur de tolérance de l restant <Écran de saisie des données>

Lorsque A est enfoncé sur l’écran de saisie des données, l’écran de réglage AW s’afche. Lorsque l’un des boutons suivants est enfoncé sur l’écran de ré- glage AW, le réglage correspondant de l’AW peut être effectué.

Bouton de réglage du mode de saisie du nombre de points AW Ⓑ : Bouton de réglage de longueur de bobinage du l de canette Ⓒ : Bouton de sélection de longueur de tolérance du l restant Ⓓ : Bouton de réglage de force d’eflochage du l Des explications détaillées sont données à partir de la page sui- vante.

<Écran de réglage AW>

Ⓒ– 22 – 3-10-1. Réglage du mode de saisie du nombre de points AW <Écran de réglage du mode de saisie du nombre de points AW>

Lorsque Ⓐ est enfoncé, l’écran de réglage du mode de saisie du nombre de points AW s’afche. La méthode de changement de canette AW peut être réglée sur "automatique" ou "manuelle".

A: Automatique Le nombre de points à coudre avant de changer la canette est automatiquement sélectionné à partir des programmes lus et des longueurs de bobinage du l de canette programmées. De plus, le nombre de points à coudre avant de changer la canette est automatiquement mis à jour selon la longueur de tolérance du l restant au moment du changement de la ca- nette. Si "automatique" est sélectionné, le nombre de points mis à jour est ramené à la valeur par défaut en exécutant l’une des opérations suivantes.

1. Si le réglage de la longueur de tolérance du l restant ne correspond pas aux condi-

tions de couture, le l de canette peut s’épuiser pendant la couture.

Si la longueur de tolérance du l restant est réglée sur une valeur inférieure, le l de canette peut s’épuiser en raison des changements de consommation du l de canette. Il est donc nécessaire de vérier la longueur de l restant réelle avant de changer la valeur de réglage.

3. Si la longueur de tolérance du l restant est de 3,5 m, il peut y avoir un temps d’at-

tente selon les conditions de couture comme la comptabilisation du l, la longueur de bobinage du l de canette et le programme de couture. Le cas échéant, vérier la longueur du l restant et la régler à nouveau.

4. Si la tension du l de canette de deux canettes diffère, la longueur du l restant sera

également différente. Il est donc nécessaire de régler de sorte que les tensions de l de canette de deux canettes soient égales.

5. La mise à jour automatique du nombre de points prédéni est effectuée à partir du

quatrième changement automatique de canette.

6. En mode de couture d’essai, le nombre de points prédéni n’est pas automatique-

ment mis à jour. De plus, noter que le nombre de points prédéni est initialisé une fois la couture d’essai terminée. B: Manuel La canette est changée selon le nombre de points à coudre avant de changer la canette. En mode manuel, le nombre de points à coudre avant de changer la canette est compté au moyen du compteur de fil de canette sur l’écran de réglage du compteur. ・ Lors de la lecture d’un programme sur l’écran de fonctionnement AW ・ Au cas où le changement de canette est effectué sur l’écran de fonctionnement AW ・ Au cas où la canette est extraite sur l’écran de fonctionnement AW

Au cas où la longueur de bobinage du fil de canette est changée sur l’écran de fonctionnement AW ・ Lors du changement du mode de saisie du nombre de points AW de manuel à "automatique"– 23 – 3-10-2. Longueur de bobinage du l de canette Lorsque Ⓑ est enfoncé, l’écran de réglage de la longueur de bobinage du l de canette s’afche. A: Clavier numérique La longueur de bobinage du l de canette peut être saisie avec le clavier numérique. Longueur de bobinage du l de canette Min. 2 m Max. 200 m

<Écran de réglage de longueur de bobinage du l de canette> Régler la longueur de bobinage du l de canette de sorte que le l bobiné sur une canette ne dépasse pas de la boîte à canette. Se reporter au tableau indiqué ci-dessous pour un guide des lon- gueurs de bobinage du l de canette. # 5 TEX 150 TKT 18 13 m # 8 TEX 90 TKT 30 27 m # 20 TEX 60 TKT 40 34 m # 30 TEX 50 TKT 60 56 m 3-10-3. Sélection de la longueur de tolérance du l restant <Écran de sélection de longueur de tolérance du l restant> Lorsque Ⓒ est enfoncé sur l’écran de réglage AW, l’écran de longueur de tolérance du l restant s’afche. Une des quatre longueurs de tolérance du l restant (3,5 m/ 2,5 m/ 1,5 m/ 1,0 m) peut être sélectionnée sur l’écran de sélection de lon- gueur de tolérance du l restant. La longueur de tolérance du l restant est utilisée lorsque la mé- thode de changement de canette est réglée sur "automatique".– 24 – <Écran de réglage de force d’ef- lochage du l> Lorsque Ⓓ est enfoncé sur l’écran de réglage AW, l’écran de longueur de la force d’eflochage du l s’afche. La force d’eflochage du l peut être réglée en cinq étapes diffé- rentes de 1 à 5 sur l’écran de réglage de force d’eflochage du l. Si "0" est saisi comme force d’eflochage du l, l’eflochage du l ne sera pas exécuté. Si le l est durci par de la résine, comme du l collant (l enduit), il n’est pas possible de bobiner le l sur la canette. Dans ce cas, activer l’assouplisseur de l pour desserrer l’extrémité du l. L’assouplisseur de l fonctionne pour desserrer l’extrémité du l. Sa valeur de réglage de référence est « 1 ». Plus la valeur de réglage est élevée, plus l’assouplisseur de l fonctionne. 3-10-4. Réglage de la force d’eflochage du l Le nombre de points à coudre avant de changer la canette doit être réglé sur l’écran de réglage du compteur. Le compteur du l de canette indique le nombre de points à coudre avant de chan- ger la canette. Appuyer sur A sur l’écran de changement de mode pour afcher l’écran de réglage du compteur. 3-10-5. Réglage du nombre de points à coudre avant de changer la canette <Écran de changement de mode> Le nombre de points à coudre avant de changer la ca- nette doit être réglé uniquement en mode manuel. En mode automatique, le nombre de points programmé est automatiquement mis à jour.

1. L’assouplissement du l prend du temps. Il est recommandé de régler la valeur au mini-

mum tant qu’il est possible de bobiner le l sur une canette. Plus la valeur est élevée et plus le bobinage de la canette prendra du temps. Le cas échéant, la couture ne pourra pas commencer tant que le remplacement de la canette n’est pas terminé.

2. Ne pas activer l’assouplisseur de l si un l autre que du l collant (l enduit) est

utilisé. Si l’assouplisseur de l est activé lors de l’utilisation d’un autre type de l, le l peluchera et se coincera dans la canette. Le cas échéant, le l restant dans la canette ne pourra pas être complètement retiré.– 25 – B: Bouton pour le type de compteur du nombre de points Lorsque ce bouton est enfoncé, l’écran pour le type de comp- teur s’afche. La méthode de comptage peut être sélection- née entre le compteur progressif et le compteur dégressif. Ne pas sélectionner "désactiver le compteur". C: Bouton de valeur actuelle du compteur Lorsque ce bouton est enfoncé, l’écran de la valeur actuelle du compteur s’afche. Sur cet écran, la valeur actuelle du compteur peut être réglée et effacée. L’unité de la valeur de réglage du compteur est "×10" points. D: Bouton de valeur de réglage du compteur Lorsque ce bouton est enfoncé, l’écran de valeur de réglage du compteur s’afche. Sur cet écran, la valeur de réglage du compteur peut être réglée et effacée. L’unité de la valeur de réglage du compteur est "×10" points.

<Écran de réglage du compteur>

Nombre de points : Min. 10 points (Afchage : 1) Max. 99990 points (Afchage : 9999)

1. En mode automatique, la valeur de consigne du compteur est automatiquement mise à

jour. Alors, ne le changez pas.

2. La longueur de l restant est de 8 m au maximum.

Il faut savoir qu’une erreur de retrait du l restant peut se produire si la longueur du l à retirer dépasse 8 m. Il est recommandé de régler le nombre de points à coudre avant de changer la canette de sorte que la longueur de l restant soit de 8 m ou moins.– 26 – 3-11. Exemple de fonctionnement Voici un exemple de fonctionnement réel du dispositif. (1) Si les deux canettes ont été extraites du dispositif ou si les deux canettes sont vides

1) Mettre le dispositif sous tension.

2) Régler la longueur de bobinage du l de canette à bobiner sur

une canette. Appuyer sur A sur l’écran de saisie des données. Appuyer sur C sur l’écran de réglage AW. Régler la longueur de bobinage du l de canette avec le bouton +/- ou le clavier numérique F sur l’écran de réglage de longueur de bobinage du l de canette. Après la saisie de la longueur de bobi- nage du l de canette, appuyer sur D . <Écran de réglage AW> <Écran de réglage de longueur de bobinage du l de canette> <Écran de réglage de force d’ef- lochage du l>

3) Réglage des conditions d’eflochage du l.

Appuyer sur E sur l’écran de réglage AW. 0 : sans fonction d’eflochage du l 1 : Min. à 5 : Max. Ensuite, spécier les conditions d’eflochage du l avec le bouton +/- ou le clavier numérique H. Après la saisie de la longueur de bobinage du l de canette, appuyer sur G.

<Écran de saisie des données>– 27 –

4) Régler le nombre de points au besoin. Il est nécessaire de

régler le nombre de points sans faute si "manuel" est sélec- tionné.

• Si "manuel" est sélectionné, régler la valeur de réglage du compteur sur l’écran de réglage du compteur.

• Si "auto" est sélectionné, appuyer sur B sur l’écran de réglage AW. Sélectionner la longueur de tolérance du l restant entre 3,5 m/ 2,5 m/ 1,5 m/ 1,0 m. Après la saisie de la longueur de bobinage du l de canette, appuyer sur I. Appuyer sur J pour revenir à l’écran de saisie des don- nées. <Écran de sélection de longueur de tolérance du l restant>

5) Appuyer sur L. Placer la

première canette dans la section de réglage de canette.

6) Placer la première canette dans

la section de réglage de canette. Appuyer ensuite sur O. La canette est prise dans le dispositif. (Se reporter à "3-3. Comment mettre en place une canette" p.12pour connaître la procé- dure de réglage de la canette.) <Écran de fonctionnement AW>

<Écran de saisie des données> <Écran de vérication des canettes>

7) Ensuite, placer la deuxième canette dans la section de ré-

8) Appuyer sur Ode la même manière.

9) À présent, le dispositif se met à bobiner la canette. Patienter

un instant jusqu’à ce que le dispositif termine le bobinage de la canette.

10) Appuyer sur K pour revenir à l’écran de saisie des don-

nées. Appuyer sur M pour afcher l’écran de couture. Une fois que l’écran de couture s’afche, la couture peut être démarrée.– 28 – (2) Si les deux canettes ont été extraites du dispositif ou si une ou les deux canettes sont bobinées avec du l Dans ce cas, les étapes de la procédure pour l’extraction à l’étape

5) sont les mêmes que celles en (1).

À partir de l’étape 6), suivre les étapes suivantes de la procédure.

6) Placer la première canette dans la section de réglage de

canette. (Se reporter à "3-3. Comment mettre en place une canette" p.12pour connaître la procédure de réglage de la canette.) Si la canette placée est : ・ canette vide, appuyer sur L, appuyer ensuite sur

・ déjà bobinée avec du l, appuyer sur L, appuyer ensuite sur P. La canette est placée dans le crochet.

7) Ensuite, placer la deuxième canette dans la section de ré-

8) Comme à l’étape 6), si la canette placée dans la section de

réglage de la canette est : ・ canette vide, appuyer sur L, appuyer ensuite sur

・ déjà bobinée avec du l, appuyer sur L, appuyer ensuite sur P. La canette est placée dans le crochet.

9) Appuyer sur K pour revenir à l’écran de saisie des don-

nées. Appuyer sur M pour afcher l’écran de couture. Une fois que l’écran de couture s’afche, la couture peut être démarrée. Si l’une des canettes est vide, le dispositif bobine le l sur la ca- nette. Après que le dispositif termine de bobiner la canette, il entre à l’état de veille attendant le moment de changer la canette. Il faut redoubler de précaution lors de l’utilisation d’une canette déjà bobinée avec du l, étant donné que le nombre de points programmé peut ne pas être cousu dans son intégralité (à savoir, le l de canette peut s’épuiser pendant la couture) si la quantité de l bobiné sur la canette n’est pas sufsante. Il est conseillé d’éviter d’utiliser une canette qui a été utilisée à moitié ou une canette bobinée avec une quantité inconnue de l (ou d’utiliser une telle canette après le retrait du l bobiné dessus à la main jusqu’à ce qu’elle se vide) an d’empêcher complètement le problème indiqué ci-dessus. S’il s’avère nécessaire d’utiliser une canette utilisée à moitié, il faut régler le nombre de points sur une valeur plus petite. La quantité de l à retirer d’une canette est grande au début, mais elle devient de plus en plus adéquate si "auto" est sélectionné. <Écran de fonctionnement AW>

<Écran de saisie des données> <Écran de vérication des canettes>

P– 29 – (4) Si le dispositif reste à l’état ni de la couture précédente (Si la couture précédente a été nie normalement et avec une canette placée dans le crochet et l’autre canette placée dans la section de réglage de canette.)

1) Mettre le dispositif sous tension.

2) Appuyer sur N pour afcher l’écran de couture. Une fois

que l’écran de couture s’afche, la couture peut être démar- rée. Autrement dit, l’opération nécessaire à l’état indiqué ci-dessus sert uniquement à mettre le dispositif sous tension. Noter que le nombre de points est réglé à la valeur efcace à la n de la cou- ture précédente. Ainsi, la couture peut être démarrée en continu depuis la couture précédente. <Écran de saisie des données> (3) Autres cas (Si une ou deux canettes sont chargées dans le dispositif (y com- pris le crochet) différemment du cas (2).)

1) Mettre le dispositif sous tension.

2) Si une canette est chargée dans la section de réglage de

canette, l’extraire.

3) Si une autre canette reste encore dans le dispositif (ou dans

le crochet), appuyer sur Q pour que la section de réglage de canette alimente la canette sur une position à laquelle la canette puisse être extraite. Ensuite, exécuter la procédure de fonctionnement (1) ou (2). <Écran de fonctionnement AW>

Veiller à amener la canette sur la section de réglage de canette avec Q avant de retirer la canette placée dans le crochet lorsque cela est nécessaire. Si l’on tente de retirer directement la canette du crochet, la machine à coudre risque de fonctionner sans canette placée dans le crochet.– 30 – Si l’une des erreurs suivantes se produit alors que le dispositif fonctionne, l’erreur correspondante s’af- che sur le panneau de commande. Résoudre les erreurs conformément au tableau indiqué ci-dessous. Les erreurs ne gurant pas dans le tableau ci-dessous doivent être résolues après avoir mis hors ten- sion le dispositif. Se reporter également à "5. GUIDE DE DÉPANNAGE" p.40. 3-13. Afchage des erreurs et procédure de résolution des erreurs 3-12. Mise hors tension Ne pas mettre le dispositif hors tension dans les cas suivants sauf en cas d’urgence. Mouvement du dispositif : ① Pendant que le dispositif est impliqué dans le retrait du fil restant sur la canette ② Pendant que le dispositif est impliqué dans le bobinage de la canette, l’enfilage ou la coupe du fil Si le dispositif est mis hors tension alors qu’il effectue l’une des procédures ci-dessus, la boîte à canette se déplace alors que le l est encore engagé sur la canette, ce qui provoque des problèmes comme l’enchevêtrement du mé- canisme dans le l. Dans les cas ① ou ② ci-dessus, le témoin de fonctionne- ment du dispositif ❶ est allumé. Ne pas mettre le dispositif hors tension alors que le témoin de fonctionnement du dispositif ❶ est allumé.

Afchage des erreurs Description Résolution des erreurs E074 Le l restant sur une canette usée ne peut pas être retiré après avoir changé de canette. ① Extraire la canette concernée de la section de réglage de canette. Si du l reste sur la canette, le retirer manuellement. ② Charger à nouveau la canette dans la section de réglage de canette. Appuyer sur afché sur l’écran des erreurs. Le dispositif prend la canette et commence à la bobiner. ③ Lorsque le bobinage de la canette est terminé, l’écran des erreurs se ferme.– 31 – Afchage des erreurs Description Résolution des erreurs E075 Lors du bobinage d’une canette, le dispositif n’a pas enchevêtré le l dans le crochet. ① Extraire la canette concernée de la section de réglage de canette. Si du l reste sur la canette, le retirer manuellement. ② Vérier que le l apparaît correctement depuis l’embout. ③ Charger à nouveau la canette dans la section de réglage de canette. Appuyer sur afché sur l’écran des erreurs. Le dispositif prend la canette et commence à la bobiner. ④ Lorsque le bobinage de la canette est terminé, l’écran des erreurs se ferme. E076 Une erreur s’est produite pendant le bobinage de la canette. ① Extraire la canette concernée de la section de réglage de canette. Si le l est engagé sur la canette, le couper. Si du l reste sur la canette, le retirer manuellement. ② Vérier que le l apparaît correctement depuis l’embout. ③ Charger à nouveau la canette dans la section de réglage de canette. Appuyer sur afché sur l’écran des erreurs. Le dispositif prend la canette et commence à la bobiner. ④ Lorsque le bobinage de la canette est terminé, l’écran des erreurs se ferme. E077 Après le bobinage de la canette, une erreur s’est produite pendant l’enlage du ressort régulateur de tension de la boîte à canette ou pendant la coupe du l après l’enlage du ressort. Identique à E076.– 32 – 3-14. Détection des erreurs liées à l’AW 3-14-1. Détection des erreurs dans des conditions normales d’utilisation <Écran de vérication des canettes> Si F est enfoncé ou en cas de tentative d’utilisation d’une des fonctions du dispositif AW alors qu’aucune canette n’est char- gée dans l’AW (à l’état où deux canettes ne sont pas chargées) ou qu’une erreur a été détectée sur l’écran de saisie des données, l’écran d’erreur AW s’afchera. Si aucune canette n’est chargée dans le dispositif AW, l’écran de vérication des canettes s’afchera. Sur l’écran de vérication des canettes, procéder au chargement de la canette pour charger deux canettes dans le dispositif AW an de réinitialiser l’erreur. Une fois l’erreur réinitialisée, l’afchage revient à l’écran normal. Les points suivants peuvent être utilisés sur l’écran de vérication des canettes. Se reporter à "3-9. Utilisation de l’AW" p.18 pour les fonctions détaillées. Le bouton à afcher est différent selon l’état de la canette.

<Écran de saisie des données>

A: Bouton d’extraction de canette B: Bouton de chargement de canette vide C : Bouton de chargement de canette enlée D : Bouton de buse d’air– 33 – <Écran d’erreur AW> Si "E074 Erreur de retrait du l restant", "E075 Erreur d’enchevê- trement", "E076 Erreur de bobinage de la canette" ou "E077 Erreur d’enlage ou de coupe du l" a été détecté, l’écran d’erreur AW s’afche. Sur cet écran, l’erreur est réinitialisée en chargeant une canette vide ou une canette enlée dans le dispositif AW. L’élément à utili- ser diffère selon le numéro de l’erreur. Lorsque E est enfoncé, l’écran de réglage AW s’afche. Sur cet écran, les réglages de l’AW peuvent être modiés.

3-14-2. Détection des erreurs pendant la couture Si une erreur liée au dispositif AW est détectée pendant la couture, l’écran d’erreur AW s’afche après que la machine à coudre nit la couture et s’arrête. La procédure de réinitialisation des erreurs est identique à celle pour les erreurs détectées à l’état normal. Se reporter à "3-14-1. Détection des erreurs dans des condi- tions normales d’utilisation" p.32 pour les fonctions détail- lées. <Écran d’erreur AW>– 34 – 3-15. Liste des erreurs N° d’erreur Afchage Description de l’erreur Annulation de l’erreur E074 Erreur de retrait du l restant Se reporter à "3-13. Afchage des erreurs et procédure de résolution des erreurs" p.30 pour connaître la méthode de réinitialisation des erreurs. E075 Erreur d’entortillage du l Se reporter à "3-13. Afchage des erreurs et procédure de résolution des erreurs" p.31 pour connaître la méthode de réinitialisation des erreurs. E076 Erreur de bobinage de la canette Se reporter à "3-13. Afchage des erreurs et procédure de résolution des erreurs" p.31 pour connaître la méthode de réinitialisation des erreurs. E077 Erreur d’enlage/de coupe du l Se reporter à "3-13. Afchage des erreurs et procédure de résolution des erreurs" p.31 pour connaître la méthode de réinitialisation des erreurs. E715 Erreur du dispositif due à une dé- faillance de l’entraînement direct Mettre la machine hors tension E716 Erreur du dispositif due à une défaillance de la rotation Mettre la machine hors tension E717 Erreur du dispositif due à une défaillance de l’embout Mettre la machine hors tension E718 Erreur du dispositif due à une défaillance du couteau mobile Mettre la machine hors tension E719 Erreur du dispositif due à une défaillance de l’alimentation en l Mettre la machine hors tension E720 Erreur du dispositif AW (erreur originale) Mettre la machine hors tension Les erreurs liées à l’AW gurent dans le tableau ci-dessous.– 35 – N° d’erreur Afchage Description de l’erreur Annulation de l’erreur E721 Erreur du dispositif AW (Er- reur du capteur de position de canette lors du retrait du l restant) Mettre la machine hors tension E722 Erreur du dispositif AW (Er- reur du capteur de position de canette en veille) Mettre la machine hors tension E723 Erreur des données AW (EE- PROM) Mettre la machine hors tension E724 Erreur des données AW (valeur de réglage) Mettre la machine hors tension E725 Erreur du processeur AW Mettre la machine hors tension E951 Erreur de déconnexion de l’AW Mettre la machine hors tension E952 Erreur de hausse de tempéra- ture de l’AW Mettre la machine hors tension E953 Erreur de communication de l’AW Mettre la machine hors tension E954 Erreur du chariot de la canette Mettre la machine hors tension– 36 –

4-1. Fixation/retrait du couvercle Retirer le couvercle avant ❶ du dispositif avant de procéder au nettoyage, etc. 4-2. Nettoyage Procéder à un nettoyage régulier de chaque section du dispositif avec une soufette fournie en acces- soire avec la machine. (1) Nettoyage de la périphérie du crochet

• Veiller à procéder au nettoyage de la péri- phérie du crochet chaque jour de travail. Lors de la couture de certains types de tissus, une grande quantité de poussière peut être générée. Dans ce cas, procéder au nettoyage de la périphé- rie du crochet plusieurs fois par jour au besoin.

1) Retirer le couvercle avant du dispositif

conformément à "4-1. Fixation/retrait du couvercle" p.36.

2) Retirer les peluches de grosses pelotes de

poussière autour du crochet avec des pinces ou similaires.

Procéder au nettoyage en soufant la pous- sière restant autour du crochet avec une soufette. ATTENTION : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, toujours la mettre hors tension avant d’effectuer les opérations suivantes.

1) Desserrer quatre vis de xation ❷ sur les côtés droit et gauche du dispositif.

2) Décaler légèrement le couvercle ❶ vers le haut, puis le tirer avec précaution vers soi.

Remettre le couvercle ❶ en place en procédant dans l’ordre inverse.

ATTENTION : An d’éviter un dysfonctionnement ou un endommagement, veiller à vérier les éléments suivants avant de l’utiliser. Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, toujours la mettre hors tension avant d’effectuer les opérations suivantes.

Si une grande quantité de l’huile du crochet de la machine à coudre s’accumule sur la partie mé- canique du dispositif, essuyer l’huile avant de procéder au nettoyage avec une soufflette.– 37 – (2) Nettoyage de la canette et de la boîte à canette

• Veiller à procéder au nettoyage de la péri- phérie du crochet chaque jour de travail. Lors de la couture de certains types de tissus, une grande quantité de poussière peut être générée. Dans ce cas, procéder au nettoyage de la périphé- rie du crochet plusieurs fois par jour au besoin.

1) Essuyer l’huile et la poussière accumulées

sur la boîte à canette. En particulier, essuyer soigneusement l’huile et la poussière de la section de l’arbre de la boîte à canette. De plus, soufer l’huile et la poussière ac- cumulée sous le ressort de prévention de ralentissement de la canette à l’intérieur de la boîte à canette avec une soufette.

Nettoyer la face avant de la canette pour retirer la poussière et les peluches accumulées ici. (3) Nettoyage de la partie mécanique Procéder au nettoyage de la partie mécanique une ou deux fois par semaine.

1) Procéder au nettoyage de chaque courroie ❶

et poulie ❷ avec une soufette. De plus, procéder au nettoyage des pièces mobiles autres que celles illustrées sur la gure de manière appropriée.

2) Procéder au nettoyage de chaque arbre ❸

avec une soufette. (4) Nettoyage du capteur Procéder au nettoyage du capteur ❹ dans la sec- tion de retrait du l restant avec une soufette une ou deux fois par semaine.

❹– 38 – (5) Nettoyage de la boîte de commande du dispositif Procéder au nettoyage de la boîte de commande une fois par semaine.

1) Procéder au nettoyage pour retirer la pous-

sière autour de l’orice d’aération au bas de la boîte de commande avec une soufette.

2) Procéder au nettoyage pour retirer la pous-

sière accumulée dans la sortie d’échappe- ment ❺ du moteur de ventilation avec une soufette. 4-3. Remplacement du fusible Réaliser les étapes suivantes de la procédure de remplacement du fusible ❶ du dispositif.

1) Mettre le dispositif hors tension et patienter

cinq minutes ou plus.

2) Retirer le couvercle de la boîte de commande

3) Remplacer le fusible ❶ xé sur la PCI par un

neuf. Utiliser un fusible de la capacité spéci- ée (125 V, T6A).

4) Remettre en place le couvercle retiré à l’étape

Pour éviter les accidents dus à une électrocution, veiller à éteindre le dispositif et débrancher le cordon d’alimentation de la prise avant de remplacer le fusible. De plus, veiller à xer le fusible adapté. 4-4. Remplacement du tube de préhension Si le tuyau d’air sur le préhenseur est usé ou en- dommagé, le remplacer par un tuyau de rechange fourni en accessoire avec la machine en procé- dant comme décrit ci-dessous.

1) Séparer le raccord de tuyau exible ❶ de

l’extrémité arrière du préhenseur. Puis, sépa- rer le tube.

2) Séparer l’autre extrémité du tube du joint ❷.

3) Raccorder un nouveau tube en procédant

dans l’ordre inverse.

ATTENTION : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, toujours la mettre hors tension avant d’effectuer les opérations suivantes. De plus, fermer le purgeur d’air avant de remplacer le tube.– 39 – 4-5. Mesures correctrices contre le ralentissement de la canette Si un problème de couture survient en raison d’un ralentissement fréquent de la canette lors de la coupe du fil, desserrer la vis ❹ et régler la posi- tion initiale du couteau mobile ❶. Desserrer la vis ❹ avec une clé de 7 mm. Selon la valeur par défaut représentant la posi- tion initiale du couteau mobile, la distance entre l’extrémité supérieure de la plaque à aiguille ❷ et l’extrémité supérieure du couteau mobile ❸ est de 19 mm. Changer la valeur par défaut à une valeur comprise entre 19,5 et 20 mm. Si la distance entre l’extrémité supérieure de la plaque à aiguille ❷ et l’extrémité supé- rieure de couteau mobile ❸ augmente considérablement, le fil d’aiguille et le fil de canette peuvent parfois ne pas être coupés. Le cas échéant, diminuer la distance entre l’extrémité supérieure de la plaque à aiguille ❷ et l’extrémité supérieure du couteau mobile ❸. ATTENTION : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, toujours la mettre hors tension avant d’effectuer les opérations suivantes. 4-6. Réglage de la circulation d’air pour le guide de l restant Le fil épais peut être guidé plus facilement en ouvrant le régulateur de vitesse étant donné que cela augmente la circulation d’air. Toutefois, le fil fin s’affaissera probablement en cas d’augmentation excessive de la circulation d’air. Le fil fin peut être guidé plus facilement en fermant le régulateur de vitesse étant donné que cela diminue la circulation d’air. Toutefois, le fil fin ne sera probablement pas guidé facilement. La valeur de réglage par défaut du régulateur de vitesse a été ajustée à la valeur obtenue en le tournant dans le sens inverse de sept tours de- puis la position complètement ouverte. Si le fil restant n’est pas retiré correctement selon le type et le nombre de fils, régler précisément le régulateur de vitesse. Régulateur de vitesse Électrovanne du guide de l restant ATTENTION : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, toujours la mettre hors tension avant d’effectuer les opérations suivantes.

Si une erreur se produit alors que le dispositif fonctionne, l’erreur correspondante s’afche sur le pan- neau de commande. Résoudre l’erreur en se reportant à "3-13. Afchage des erreurs et procédure de résolution des erreurs" p.30. Si l’erreur ne peut pas être réinitialisée ou si l’erreur est récurrente, on suppose que quelque chose provoque un dysfonctionnement. Dans ce cas, résoudre l’erreur en se conformant au tableau illustré ci-dessous. Afchage et description des erreurs Cause Résolution des erreurs Impossible de mettre la machine sous tension. ① La che du cordon d’alimentation n’est pas insérée ou erreur de contact. ○ Vérier l’alimentation électrique. ② Un fusible a sauté.

Remplacer le fusible en se reportant à"4-3. Remplace- ment du fusible" p.38. Si le dispositif ne peut pas être mis sous tension même après avoir remplacé le fusible, il peut s’agir d’une panne du dispositif. Le cas échéant, arrêter d’utiliser le dispositif. E074 Le retrait du l restant sur la canette ne se fait pas normalement. ① Des obstacles comme de la pous- sière ou autre se sont accumulés sur la pièce mobile. ○ Procéder à la maintenance en se reportant à "4-2. Nettoyage" p.36. ② Le l est enchevêtré avec le rou- leau d’élimination du dévidage. ○ Retirer le l. ③ La force d’aspiration du l restant est insufsante. ○ Vérier si le sac à poussière est plein de poussières. ○ Vérier si la pression d’air n’a pas chuté. ④ L’extrémité du l n’est pas correcte- ment guidée. ⑤ Le type ou le nombre de ls est différent des caractéristiques tech- niques. E075 Le l ne s’est pas enroulé correc- tement sur la canette. ① Des obstacles comme de la pous- sière ou autre se sont accumulés sur la pièce mobile. ○ Procéder à la maintenance en se reportant à "4-2. Nettoyage" p.36. ② La longueur de l sortant de l’em- bout est inappropriée. ○ Régler la longueur du l sortant de l’embout à 13 cm environ. ③ L’eflochage du l ne se fait pas correctement. ○ Vérier le réglage de la condition d’eflochage du l. ○ Vérier la longueur du l sortant de l’embout. ④ Pas de l sur le cône du l de ca- nette. ○ Mettre en place le cône du l de canette. ⑤ La tension du l est élevée sur le passage du l. ○ En se reportant à "3-2. Comment enler le l de canette sur le dispositif" p.11, vérier la tension du l. ⑥ Le passage du l est incorrect. ○ Vérier le passage du l en se reportant à "3-2. Comment enler le l de canette sur le dispositif" p.11. En particulier, vérier que le rouleau et le bras d’actionnement, etc. de l’unité d’alimentation du l de canette sont correctement enlés. ⑦ La position et le sens de montage de l’embout ne sont pas appropriés. ⑧ La canette ne tourne pas. ○ En se reportant à "3-3. Comment mettre en place une canette" p.12, vérier si la canette s’engage correctement dans la boîte à canette. ⑨ L’unité d’alimentation du l de canette ne fonctionne pas. ○ Vérier si le connecteur, le tuyau d’air, etc., provenant de l’unité d’alimentation du l de canette sont correcte- ment branchés. ⑩ La bande de la canette est usée. ○ Remplacer la canette par une neuve.– 41 – Afchage et description des erreurs Cause Résolution des erreurs E076 Le bobinage du l de canette ne se fait pas normale- ment. ① Des obstacles comme de la pous- sière ou autre se sont accumulés sur la pièce mobile. ○ Procéder à la maintenance en se reportant à "4-2. Nettoyage" p.36. ② Le l du cône du l de canette s’est épuisé pendant le bobinage d’une canette. ○ Mettre en place le cône du l de canette. ③ Le l s’est cassé pendant le bobi- nage d’une canette. ○ En se reportant à "3-2. Comment enler le l de canette sur le dispositif" p.11, vérier la tension du l. ④ Le l enlé sur la canette déborde du bord de la canette. ○ Vérier le réglage de la longueur de bobinage du l de canette. ○ Vérier si le l utilisé dans la couture précédente reste encore sur la canette. ⑤ La canette ne tourne pas. ○ En se reportant à "3-3. Comment mettre en place une canette" p.12, vérier si la canette s’engage correctement dans la boîte à canette. ⑥ Le l glisse du rouleau de l’unité d’alimentation du l de canette. ○ Si la tension du l est insufsante, le l peut glisser hors du rouleau. Vérier la tension du l. ⑦ L’unité d’alimentation du l de canette ne fonctionne pas. ○ Vérier si le connecteur, le tuyau d’air, etc., provenant de l’unité d’alimentation du l de canette sont correcte- ment branchés. ⑧ Le l s’est enchevêtré sur le porte-bobines, etc., car le l a vibré excessivement à mi-chemin du parcours d’enlage. ○ Vérier le passage du l en se reportant à "3-2. Comment enler le l de canette sur le dispositif" p.11. En particulier, vérier que le rouleau et le bras d’actionnement, etc. de l’unité d’alimentation du l de canette sont correctement enlés.
