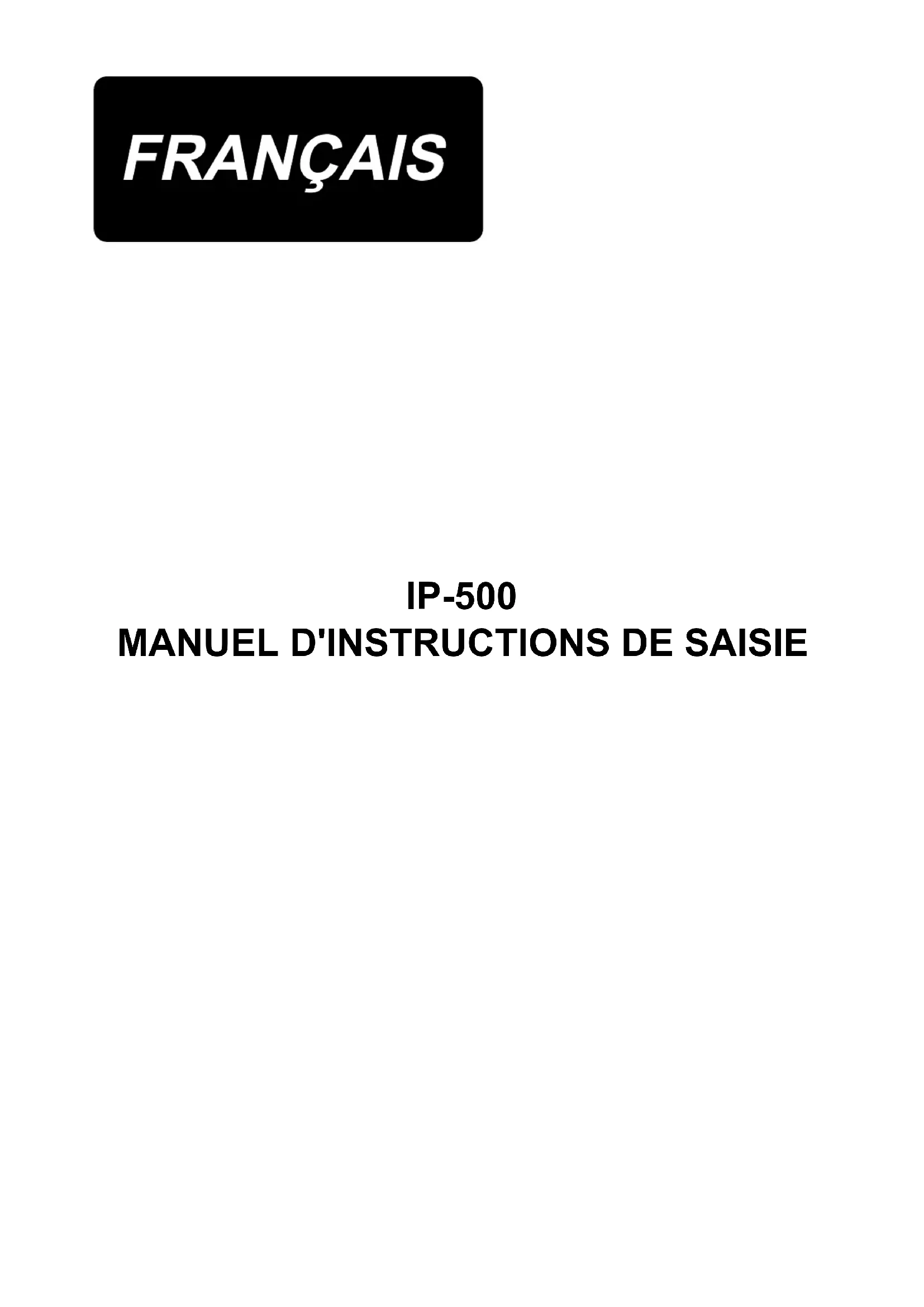

MODE D'EMPLOI IP500 JUKI

• 9-1. Saisie de commentaire p. 122
• 9-2. Sélection du mode d'inversion du presse-tissu (091) p. 123
• 9-3. Saisie de la valeur de référence de tension du l (113) p. 123
• 9-4. Saisie de la valeur de référence de hauteur de presseur intermédiaire (115) p. 124

16-1. Saisie directe des coordonnées ................................................................................... 137 16-2. Saisie directe des points de pénétration de l'aiguille/points de forme .................... 139

17. PARAMETRAGE DE L'INTERRUPTEUR LOGICIEL ....................................140

• 17-1. Procédure de paramétrage de l'interrupteur logiciel p. 140
• 17-2. Changement de la langue d'a󰀩chage p. 141
• 17-3. Changement de la couleur d'a󰀩chage du point actuel p. 142
• 17-4. Paramétrage de la méthode de sortie de couture zigzag p. 143
• 17-5. Cette fonction sélectionne si l’écran de réglage de l’élément de couture s’a󰀩che automatiquement ou pas p. 144
• 17-6. Sélection de l’a󰀩chage de l’écran de conrmation p. 145

Placer l'interrupteur d'alimentation sur marche Lorsqu'on place l'interrupteur d'alimentation sur marche, l'écran de saisie du mode de couture normale s'a󰀩che après l'écran d'accueil.

Passage à l’écran de sélection des données de congura- tion de couture Pour passer du mode de couture normal au mode de saisie du corps principal, appuyez sur le bouton PASSAGE AU MODE

sur l’écran du mode de couture normal et l’écran de sélection des données de conguration s’a󰀩che. 1-1. Passage en mode de saisie du corps

Sélection des données de conguration de couture Sur l’écran de sélection des données de conguration, sélec- tionnez la méthode de création des données de conguration de couture lors du passage au mode de saisie du corps princi- pal. [Nouvelles données de conguration] ……Pour créer de nouvelles données [Données de conguration actuelles] ……Pour utiliser les données actuelles a󰀩chées sur l’écran du mode de couture [Données de sauvegarde] ……Pour utiliser les données enregistrées dans la sauve- garde automatique

• Cette option s’a󰀩che lorsque la fonction de sauve- garde automatique est activée. <Écran de mode>

Passage à l’écran de saisie du corps principal Lorsque vous appuyez sur le bouton ENTRÉE

, l’écran standard s’a󰀩che en mode de saisie de l’écran principal à l’aide de la méthode de création de données sélectionnée avec

(Si aucune donnée pertinente n’était saisie lorsque les données du modèle actuelles ont été sélectionnées, le mode de saisie du corps principal démarre avec la mé- thode de création des données d’un nouveau modèle.) B– 2 – 1-2. Retour au mode de couture normale

A󰀩cher l'écran de mode Pour revenir en mode de couture normal à partir du mode de saisie du corps principal, appuyez sur le bouton SÉLECTION

sur l’écran standard pour a󰀩cher l’écran de conrmation de la sélection du mode de couture.

Retour au mode de couture normal Lorsque l’écran de conrmation de la transition du mode de couture s’a󰀩che, sélectionner soit d’enregistrer, soit de suppri- mer les données qui ont été modiées. [Pour enregistrer les données qui ont été modiées] Sélectionner le bouton

et appuyer sur le bouton d’exécution

de la sélection. Ensuite, l’écran d’écriture de la conguration dans le corps principal de la machine à coudre s’a󰀩che. Saisir la destination pour écrire les données et appuyer sur le bouton d’exécution. Ensuite, l’écran de réglage du mode de couture normal s’a󰀩che. [Pour supprimer les données qui ont été modiées] Sélectionner le bouton

et appuyer sur le bouton d’exécution

de la sélection. Ensuite, les données qui ont été modiées sont supprimées et l’écran de réglage du mode de couture normal s’a󰀩che.

D– 3 – Les boutons indiqués dans le tableau ci-dessous permettent d'exécuter des opérations communes sur les écrans du mode de saisie du corps. Les opérations et l'a󰀩chage de base pour le mode de saisie du corps sont décrits ci-dessous.

2. OPERATIONS ET AFFICHAGE DE BASE

2-1. Boutons communs Bouton Nom de bouton Description Bouton ENTREE Exécute la fonction sélectionnée. Sur un écran de modication des données, valide les données modiées. Bouton ANNULA- TION Ferme l'écran local. Sur un écran de modication des données, abandonne les données en cours de modication. Bouton DEFILE-

HAUT Fait déler le bouton ou l'a󰀩chage vers le haut. Bouton DEFILE-

BAS Fait déler le bouton ou l'a󰀩chage vers le bas. Bouton REINITIA- LISATION Annule l'état d'erreur. Bouton SAISIE DE CHIFFRES A󰀩che le pavé numérique et permet de saisir des chi󰀨res. Bouton ABAISSE- MENT/RELEVAGE DU PRESSEUR INTERMEDIAIRE A chaque pression sur cette touche, le presseur intermédiaire se déplace sur la position haute / moyenne / basse. Position moyenne

Position maximale de réglage de la machine Position basse : Position de saisie de la commande de presseur inter- médiaire Bouton RETOUR

PERIEURE (POINT MORT HAUT) Ramène la position de l'aiguille sur la position supérieure (point mort haut). (La position de retour dépend du paramétrage de la machine.) Bouton SAISIE DIRECTE DES COORDONNEES A󰀩che l'écran de saisie directe des coordonnées.

Pavé numérique Le chi󰀨re de la touche sur laquelle on appuie est saisi. Les boutons + et - permettent d'augmenter ou diminuer la valeur numérique saisie. Touches DEPLA- CEMENT Permettent de déplacer la position spéciée dans la même direction que celle de la touche.– 4 – B C D K

Les boutons de l'écran standard du mode de saisie du corps sont tels qu'indiqués dans le tableau ci-dessous. L'écran standard du mode de saisie du corps est tel qu'indiqué ci-dessous. 2-2. Écran standard du mode de saisie du corps Bouton Nom de bouton Description

TION L’écran d’opération de la conguration s’a󰀩che. Les fonctions indiquées ci-dessous peuvent être sélectionnées sur cet écran.

Nouvelle création → Sélectionnez cette fonction pour créer de nouvelles données.

Écriture de la conguration

• Voir "6-5. Enregistrement de conguration" p.113

Saisie de commentaire

• Voir "9-1. Saisie de commentaire" p.122

DONNEES A󰀩che l'écran de saisie directe des coordonnées.

• Voir "16-2. Saisie directe des points de pénétration de l'aiguille/ points de forme" p.139

HAUT) Ramène la position de l'aiguille sur la position supérieure (point mort haut). (La position de retour dépend du paramétrage de la machine.)

SEUR INTERMEDIAIRE A chaque pression sur cette touche, le presseur intermédiaire se dé- place sur la position haute / moyenne / basse. Position moyenne

Position maximale de réglage de la machine Position basse : Position de saisie de la commande de presseur intermédiaire

Bouton LISTE DES CODES A󰀩che l'écran de liste des codes.

• Voir "2-3. Sélection des fonctions" p.9

FONCTIONS Lorsque vous appuyez sur ce bouton, la liste des codes de fonction s’af- che avec les fonctions réparties par groupes, et la liste des codes de fonction classés par catégorie est a󰀩chée. Vous pouvez aussi ajouter une nouvelle subdivision du groupe de fonctions.

Bouton de RÉGLAGE Lorsque vous appuyez sur ce bouton, l’écran de réglage s’a󰀩che.

Bouton COUTURE D'ESSAI A󰀩che l'écran de couture d'essai.

MENTATION Lorsque vous appuyez sur ce bouton, le mode d’alimentation change bascule entre l’"alimentation avant" et l’"alimentation arrière". "Mode en un seul point", "Mode élément", "Mode saut", "Mode de posi- tion début / n de la conguration", "Mode d’instruction de commande mécanique".

[Mode en un seul point] La position de l’aiguille se déplace d’un point seul point vers l’avant ou vers l’arrière de la position ac- tuelle.

[Mode élément] La position de l’aiguille se déplace vers l’avant de la position actuelle jusqu’à la n des éléments suivants, ou vers l’arrière jusqu’au début des éléments suivants.

[Mode saut] La position actuelle de l’aiguille se déplace vers l’avant jusqu’au début des éléments de saut avant ou vers l’arrière jusqu’à la n des éléments de saut avant.

[Mode de position début / n] La position de l’aiguille se déplace vers l’avant de la position actuelle jusqu’à la n des données suivantes, ou vers l’arrière jusqu’au début des données sui- vantes.

[Mode d’instruction de commande mécanique] La position de l’aiguille se déplace vers l’avant ou vers l’arrière de la position actuelle jusqu’à la prochaine instruction de commande mécanique.– 6 – Bouton Nom de bouton Description

Bouton RETOUR A L'ORIGINE Ramène la position actuelle de l'aiguille à l'origine.

Bouton FONCTION Permet de rappeler directement la fonction a󰀨ectée au bouton.

Exécute une avance sans couture ( "4-1.(1) Avance sans couture (020)" p.26 ) est exécutée.

Exécute une couture ponctuelle ( "4-1.(6) Couture ponctuelle (021)" p.33 ) est exécutée.

Exécute une couture normale ( "4-1.(7) Couture ordi- naire (022)" p.34 ) est exécutée.

Exécute la coupe du l ( "4-6.(1) Coupe du l (001)" p.45 ) est exécutée.

Exécute le réglage de tension du l ( "4-6.(12) Réglage de tension du l (014)" p.53 ) est exécutée.

Exécute la suppression de l'instruction de commande de la machine ( "4-6.(16) Suppression de l’instruc- tion de commande de la machine (059)" p.56 ) est exécutée.

Exécute la suppression d'un élément ( "5-3. Suppres- sion d'élément (063)" p.75 ) est exécutée.

La fonction de seconde origine ( "4-6.(2) Seconde origine (002)" p.45 ) est exécutée.

La fonction de réglage de la hauteur du presseur intermédiaire ( "4-6.(13) Réglage de la hauteur du presseur intermédiaire (018)" p.54 ) est exécutée.

Pulsante F On peut a󰀨ecter une fonction à un bouton en la sélectionnant (code de fonction 112), puis utiliser le bouton comme un bouton de fonction. Lors- qu'une fonction est a󰀨ectée à un bouton, le pictogramme représentant cette fonction s'a󰀩che sur le bouton.

Voir "11. AFFECTATION DE FONCTIONS AUX BOUTONS F1 à F10 (112)" p.126 . Des fonctions peuvent être attribuées aux touches F1 à F10.

GURATION Partie ou est a󰀩chée la conguration. Lorsqu'on appuie sur un point de cet a󰀩chage, l'écran déle pour faire de ce point le centre de l'a󰀩chage. L'écran ne déle pas lorsqu'on appuie à l'extérieur de la zone de cou- ture. Type de point Couleur d'a󰀩chage Point actuel : Rouge 3 points dans la direction de départ de la couture : Jaune 3 points dans la direction de n de la couture

Fonction annuler La conguration retourne à la dernière conguration conrmée.– 7 – Bouton Nom de bouton Description

Fonction rétablir La conguration actuelle avance à la prochaine conguration conrmée.

Agrandissement / Ré- duction / Accueil L’a󰀩chage de la conguration peut être agrandi ou réduit entre 100 % et le maximum de 3200 % en appuyant sur le bouton AGRANDISSEMENT , sur le bouton RÉDUCTION ou sur la barre. L’échelle d’agrandissement / réduction revient à 100 % lorsque vous appuyez sur le bouton ACCUEIL à l’extrême gauche.

Déplacement vers le haut de la position de l’aiguille/Déplacement vers le bas de la position de l’aiguille La position de l’aiguille peut être levée ou baissée en appuyant sur ces boutons ou à l’aide de la poulie manuelle. La valeur limite du déplacement vers le haut de la position de l’aiguille est la position de réinitialisation (point mort supérieur).

GUILLE Les informations sur la position actuelle de l’aiguille sont a󰀩chées dans cette section. Le contenu a󰀩ché à l’écran est décrit à la page suivante.– 8 –

La section d'a󰀩chage des informations de position actuelle de l'aiguille peut également a󰀩cher le commentaire de la conguration si l'on e󰀨ectue un paramétrage de l'a󰀩chage à cet e󰀨et (

Coordonnées absolues A󰀩che les coordonnées absolues par rapport à l'origine de la position actuelle de l'aiguille.

Coordonnées relatives A󰀩che les coordonnées relatives de la position actuelle de l'aiguille.

Vitesse A󰀩che la vitesse de couture ou la vitesse d'avance sans couture du point actuel.

Pas de couture A󰀩che la longueur des points de l'élément actuel. (Lors d'une lecture après un agrandissement/réduction, a󰀩che la valeur avant l'agrandissement/réduction.)

Type d'élément A󰀩che le type de l'élément actuel. Dans le cas de données de couture, le pic- togramme correspondant au type d'élément (avance sans couture , ligne brisée , spline , etc.) est a󰀩ché. Dans le cas d'une instruction de commande de la machine, le type d'instruction de commande de la machine (coupe du l , etc.) est a󰀩ché avec le pictogramme. (Pour les autres pictogrammes, voir "19. LISTE DES CODES DE FONCTION" p.147

Type de pénétration de l'aiguille A󰀩che la position de pénétration de l'aiguille. Début de la conguration A󰀩che la position nale de la conguration. Point inter- médiaire d'un élément A󰀩che le début (origine) de la conguration. Sommet A󰀩che un point intermédiaire d'un élément (un point autre que le début ou la n de l'élément). Fin de l'élé- ment A󰀩che le sommet d'une ligne brisée. Fin de la conguration A󰀩che la position nale de l'élément.– 9 –

A󰀩cher l'écran de liste des codes. Lorsqu'on appuie sur le bouton LISTE DES CODES sur l'écran standard du mode de saisie du corps, l'écran de liste des codes s'a󰀩che.

Sélectionner la fonction Appuyer sur le bouton d'appel de la fonction que l'on désire exécuter sur la liste des boutons d'appel de fonction

Le bouton APPEL DE FONCTION sélectionné est l’a󰀩chage facultatif . Lorsqu'on appuie sur le bouton DEFILEMENT VERS LE HAUT/BAS

, l'a󰀩chage de la liste des boutons d'appel des fonctions

Saisir directement le code de fonction Lorsque vous appuyez sur le bouton SAISIE DU CODE DE FONCTION

ou que le code de fonction 109 est sélectionné dans l’écran de liste des codes de fonction, l’écran de saisie du code de fonction s’a󰀩che pour permettre la saisie directe du code de fonction. Saisir directement le code de fonction avec les touches du pavé numérique à

ou sélectionner le code de fonction avec le bouton + ou -

<Écran de liste des codes> La procédure de sélection des fonctions du mode de saisie de corps est indiquée ci-dessous. 2-3. Sélection des fonctions

Lorsqu'on appuie sur le bouton CONFIRMATION

, les informations sur la fonction corres- pondant au code de fonction saisi sont a󰀩chées dans la colonne d'a󰀩chage du nom de fonction

Lorsqu'on saisit le code de fonction à exécuter et que l'on appuie sur le bouton ENTREE

l'écran de liste des codes de fonction réapparaît avec la fonction saisie sélectionnée.

• La même fonction peut être appelée en utilisant le code de fonction 109 .

Exécuter la fonction Exécuter la fonction

avec le bouton d'appel de la fonction à exécuter sélectionné, l'écran de paramétrage de la fonction s'a󰀩che. Pour les écrans de paramétrage respectifs, consulter les paramètres des fonctions correspon- dantes.– 10 –

Saisir le paramètre de l'instruction de commande de la machine La gure ci-contre est l'écran qui s'a󰀩che lors de la saisie du paramètre de l'instruction de commande de la machine. La procédure de saisie est la même que pour la saisie de la valeur de réglage du paramètre. Le code de fonction pour la saisie du paramètre et le nom de fonction s'a󰀩chent en

Saisir la valeur de réglage du paramètre La gure ci-contre représente l'écran qui s'a󰀩che lors de la saisie de la valeur de réglage du paramètre de la fonction. [Exemple : Changement de la longueur des points] Le type de paramètre est a󰀩ché en

et la valeur saisie est a󰀩chée en

Lorsqu'on appuie sur les touches du pavé numérique à

, le chi󰀨re est inséré sur la première position de

les chi󰀨res précédemment saisis se déplacent d'une position. On peut augmenter ou diminuer la valeur saisie à l'aide du bouton + ou -

. L'unité dépend du type de para- mètre. Lorsqu'on appuie sur le bouton ENTREE

, la valeur saisie est validée et l'écran change. Si l'on appuie sur le bouton ANNULATION

, la valeur saisie est abandonnée et l'écran change. La procédure de saisie des valeurs numériques lors de la création de données de conguration est expliquée ci-dessous. 2-4. Saisie des valeurs numériques

C– 11 – La gure ci-contre représente l'écran de saisie de position qui s'af- che lorsqu'on spécie la position lors d'un paramétrage de fonc- tion. Le code choisi de fonction est montré à

Appuyer sur les touches DEPLACEMENT

L'a󰀩chage de la position du presseur et de la position actuelle de l'aiguille

se déplace dans la direction de la touche enfoncée et l'a󰀩chage des valeurs de coordonnées

est actualisé. Le presseur se déplace dans la direction corres- pondante tant que l'on maintient la touche DEPLACEMENT enfoncée. Il s'arrête lorsqu'on la relâche. Lorsque la position visée est atteinte et que l’on appuie sur le bouton POINT DE PASSAGE

ou le bouton AVANCE SANS COUTURE

, la position est saisie comme un point de forme ou un point de pénétration de l’aiguille. Le nombre de points de saisie s’affiche en

et le bouton AVANCE SANS COU- TURE

peuvent ne pas s’afficher selon la fonction sélectionnée.

Appuyer sur le bouton RETOUR

après un dépla- cement à l'aide des touches DEPLACEMENT L'on revient alors à la position précédemment validée. Lors- qu'on appuie sur ce bouton juste après avoir validé la position saisie, le dernier point de saisie validé est annulé et la position revient au point de saisie précédent.

Appuyer sur le bouton ENTREE

Le presseur extérieur revient automatiquement sur la posi- tion où la saisie a commencé, trace l'élément ayant été créé jusqu'au point de saisie actuel, se déplace ensuite jusqu'à la n de l'élément et la donnée est insérée. (Il est possible de choisir l'option avec/sans trace. Pour plus d'informations, voir

Un pictogramme d'avertissement

s'a󰀩che lorsque la plage de saisie admissible est dépassée, etc.

Appuyer sur le bouton ANNULATION

Les données saisies sont abandonnées et l'écran standard réapparaît. Si l'on appuie sur le bouton ENTREE lors de la saisie du dernier point, il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCIPAL.

Appuyer sur le BOUTON SAISIE DIRECTE DES COOR- DONNEES

L'écran de saisie directe de coordonnées ( "16-1. Saisie di- recte des coordonnées" p.137 ) s'a󰀩che et les coordonnées peuvent être directement spéciées.

Appuyer sur le bouton de RÉGLAGE DE L’ÉLÉMENT DE COUTURE

A󰀩che le l’écran de réglage de l’élément de couture et lon- gueur des points et vitesse de couture.

Appuyer sur le bouton ENTREE

sur l'écran de saisie d'avance sans couture pour a󰀩cher l'écran de saisie de posi- tion d'avance sans couture.

Saisie d'une avance sans couture Appuyer sur le bouton AVANCE SANS COUTURE

sur l'écran standard pour a󰀩cher l'écran de saisie d'avance sans couture. Origine Avance sans couture Coupe du l Ligne droite (pas de couture 3 mm) [Point de saisie] Créer la conguration de couture ci-dessous à l'aide de la fonction de saisie. 3-1. Saisie d'une conguration La procédure à exécuter jusqu'à la couture d'essai est décrite ci-dessous. Pour plus d'informations, voir les di󰀨érents points.

−5,0 1,0 [Exemple de saisie 1]

Sélectionner la couture ordinaire linéaire (code de fonction 023 ) sur l'écran de liste des codes de fonction, puis appuyer sur le bouton ENTREE . Appuyer sur le bouton SAISIE DE LONGUEUR DES POINTS

sur l'écran de saisie de couture ordinaire linéaire pour a󰀩cher l'écran de saisie de longueur des points. Appuyer sur les touches du pavé numérique “3” et “0”, puis appuyer sur le bouton ENTREE sur l'écran de saisie de longueur des points. Revenir à l'écran de saisie de couture ordinaire linéaire, s'as- surer que le bouton de saisie de longueur des points a󰀩che “3,0 mm”, puis appuyer sur le bouton ENTREE

Saisie d'une couture ordinaire linéaire Appuyer sur le bouton LISTE DE CODES

sur l'écran standard pour a󰀩cher l'écran de liste des codes. Le presseur se déplace alors. Faire attention. Déplacer la position actuelle de l'aiguille jusqu'au point

l'aide des touches DEPLACEMENT

sur l'écran de saisie de position d'avance sans couture, appuyer sur le bouton POINT PRINCIPAL

, puis appuyer sur le bou- ton ENTREE

Saisie de coupe du l Appuyer sur le bouton COUPE DU FIL

sur l'écran standard pour a󰀩cher l'écran de conr- mation de coupe du l. Appuyer sur le bouton ENTREE

et pour saisir la coupe du l sur la position

L'écran standard s'a󰀩che et s'a󰀩che en

Les opérations ci-dessus permettent de créer la conguration représentée sur la gure ci-contre. Appuyer sur les touches DEPLACEMENT

sur l'écran de saisie de position de couture ordinaire linéaire, dépla- cer la position de l'aiguille du point

, puis appuyer sur le bouton POINT PRINCIPAL

Répéter cette opération pour saisir les points jusqu'à la posi- tion

, puis appuyer sur le bouton ENTREE

[Exemple de saisie 2]

Saisie de l’avance sans couture et de la couture ordinaire linéaire Appuyer sur le bouton LISTE DE CODES

sur l’écran standard pour a󰀩cher l’écran de liste des codes. Sélectionner la couture ordinaire linéaire (code de fonction 023 ) sur l’écran de liste des codes de fonction, puis appuyer sur le bouton ENTREE . <Schermo standard>

Le presseur se déplace alors. Faire attention.– 16 – Appuyer sur le bouton SAISIE DE LONGUEUR DES POINTS

sur l’écran de saisie de couture ordinaire linéaire pour a󰀩cher l’écran de saisie de longueur des points. Appuyer sur les touches du pavé numérique “3” et “0”, puis appuyer sur le bouton ENTREE

sur l’écran de saisie de longueur des points. Revenir à l’écran de saisie de couture ordinaire linéaire, s’as- surer que le bouton de saisie de longueur des points a󰀩che “3,0 mm”, puis appuyer sur le bouton ENTREE

Sur l’écran de réglage de la position de couture ordinaire linéaire, appuyer sur la touche DEPLACEMENT

pour déplacer la position de l’aiguille sur

, puis appuyer sur le bouton AVANCE SANS COUTURE

, puis appuyer sur le bouton AVANCE SANS COUTURE

et appuyer sur le bouton POINT PRINCIPAL

. De la même manière, dé- placer la position de l’aiguille sur

puis appuyer sur le bouton POINT PRINCIPAL

. Finalement, déplacer la position de l’aiguille sur

et appuyer sur le bouton ENTREE

Saisie de coupe du l Appuyer sur le bouton COUPE DU FIL

sur l’écran standard pour a󰀩cher l’écran de conrmation de coupe du l. Les opérations ci-dessus permettent de créer la conguration représentée sur la gure ci-contre.

Le presseur se déplace alors. Faire attention.– 17 –

Revenir à la création de conguration Lorsqu'on appuie sur le bouton PREPARATION DE COUTURE

sur l'écran de couture d'essai, l'écran de préparation de couture d'essai réapparaît. Lorsqu'on appuie sur le bouton ANNULATIONANCEL

, l'écran standard du mode de sai- sie du corps réapparaît.

A󰀩cher l'écran de préparation de couture d'essai Appuyer sur le bouton COUTURE D'ESSAI sur l'écran standard pour a󰀩cher l'écran de préparation de couture d'essai.

A󰀩cher l'écran de couture d'essai Lorsqu'on appuie sur le bouton PREPARATION DE COUTURE

, l'écran de couture d'essai s'a󰀩che. Exécuter les opé- rations normales de la machine sur cet écran pour procéder à la couture d'essai des données de conguration. La couture d'essai permet de vérier la forme de la conguration créée à l'aide de la fonction de saisie ou de la lecture de données. L'écran et les paramètres de la couture d'essai varient en fonction du modèle de la machine. 3-2. Couture d'essai Avant la couture d'essai, il est nécessaire de mémoriser le réglage de la hauteur du pres- seur intermédiaire et celui de la tension du l.

Insertion d'une avance sans couture Sélectionner la fonction d’entraînement du saut

sur l’écran standard. Déplacer la position de l’aiguille sur

sur l’écran de spécication de la position. Appuyer sur le bouton

On peut constater visuellement l’insertion d’un saut et le mou- vement relatif de la position de l’aiguille. Appuyer sur le bouton SUPPRESSION D'ELEMENT

sur l'écran standard, puis appuyer sur le bouton ENTREE

sur l'écran de conrmation. L'avance sans couture jusqu'au point

est supprimée et la position de l'aiguille revient à l'origine. La couture linéaire

est alors programmée pour com- mencer à l'origine.

Suppression d'un élément Déplacer la position actuelle de l'aiguille par une avance sans couture jusqu'au point

à l'aide des boutons ENTRAINE-

Modier les données de conguration ayant été créées sous "3-1. Saisie d'une conguration" p.13

Ajout d'un point Déplacer la position de l'aiguille jusqu'au point

sur l'écran standard à l'aide des boutons ENTRAINEMENT AVANT/ ARRIERE

et sélectionner AJOUT DE POINT ABSOLU (code de fonction 076) . Déplacer la position de l'aiguille jusqu'au point d'ajout

sur l'écran de saisie de position à l'aide des touches DEPLACE- MENT

, puis appuyer sur le bouton ENTREE

Le point de pénétration de l'aiguille est ajouté comme sur la gure ci-dessous.

Suppression d'un point Déplacer la position de l'aiguille jusqu'au point

sur l'écran standard à l'aide des boutons ENTRAINEMENT AVANT/AR- RIERE

Sélectionner SUPPRESSION DE POINT ABSOLU (code de fonction 074) sur la liste des codes de fonction pour a󰀩cher l'écran de saisie de plage. Pour supprimer plusieurs points de pénétration de l'aiguille, appuyer sur le bouton ENTRAINEMENT AVANT

pour déplacer la position de l'aiguille et spécier la section des points à supprimer. Dans notre exemple, spécier uniquement le point

, puis appuyer sur le bouton ENTREE

La suppression du point

est conrmée comme sur la gure ci-dessous.

Déplacement d'un point Déplacer la position de l'aiguille jusqu'au point

sur l'écran standard à l'aide des boutons ENTRAINEMENT AVANT/AR- RIERE

et sélectionner DEPLACEMENT DE POINT ABSOLU (code de fonction 075) .

Spécication de la plage de course Si au moins deux points de pénétration de l’aiguille sont dé- placés avec la fonction de course du point absolu sur l’écran de spécication de la plage, déplacez la position de l’aiguille en appuyant sur le bouton ALIMENTATION ARRIÈRE

. Pour l’explication, spéci- ez uniquement le point

et appuyez sur le bouton ENTRÉE

Déplacer la position de l'aiguille jusqu'au point

sur l'écran de saisie de position à l'aide des touches DEPLACEMENT

, puis appuyer sur le bouton ENTREE

Le point de pénétration de l'aiguille se déplace comme sur la gure ci-dessous.

Appuyer sur le bouton ENTRAINEMENT AVANT

sur l'écran de saisie de position et déplacer la position de l'aiguille jusqu'à la section

où l'on désire changer la vitesse. Lorsqu'on appuie sur le bouton ENTREE

la vitesse de la section spéciée change et l'écran standard réapparaît.

Changement de vitesse Après avoir déplacé la position de l'aiguille jusqu'au point

sur l'écran standard, sélectionner CHANGEMENT DE SEC- TION DE VITESSE DE COUTURE (code de fonction 061)

Saisir la nouvelle vitesse (800 sti/min dans notre exemple) sur l'écran de saisie de la valeur de réglage à l'aide des touches du pavé numérique à

, puis appuyer sur le bou- ton ENTREE

R– 22 – Utiliser un support d'enregistrement formaté avec IP-500. La conguration créée est enregistrée sur le support d'enregistrement. 3-4. Enregistrement de conguration

A󰀩chage de l’écran d’opération de la conguration Appuyez sur le bouton d’OPÉRATION DE LA CONFIGURA- TION sur l’écran standard pour a󰀩cher l’écran d’opéra- tion de la conguration. Appuyez sur le bouton RÉGLAGE

pour a󰀩cher l’écran de réglage qui permet de dénir la destination de référence des données de conguration et la méthode de lecture de la conguration.

Sélectionner le support d'enregistrement Sélectionner le support d'enregistrement. Pour l’explication, sélectionnez le support

. Le support sélectionné est a󰀩ché avec l’a󰀩chage facultatif . Après avoir sélectionné le sup- port, appuyez sur le bouton ENTRÉE

pour revenir à l’écran d’opération de la conguration.

A󰀩chage de l’écran de création d’une nouvelle congura- tion Appuyez sur le bouton ÉCRIRE UNE CONFIGURATION

sur l’écran d’opération de la conguration (

) pour a󰀩cher l’écran de création d’une nouvelle conguration. A󰀩chez l’écran de création d’une nouvelle conguration sui- vant en fonction de la méthode de gestion de chier de con- guration que vous avez spéciée. Si la méthode de gestion du numéro de chier est spéciée

La procédure passe à l’étape

Si la méthode de gestion du nom de chier est spéciée

procédure passe à l’étape

• La méthode de gestion des chiers de conguration (gestion des noms de chiers ou des numéros de chiers) doit être spéciée en suivant cette procédure : Écran de couture

U400 "Gestion du nom de chier de conguration".

Enregistrer la conguration Lorsqu'on appuie sur le bouton ENTREE

, l'enregis- trement sur le support d'enregistrement commence. Lorsque la procédure d’écriture de la conguration est terminée, l’écran d’opération de la conguration s’a󰀩che. Si une conguration a déjà été enregistrée sur le numéro de conguration de desti- nation spécié, l'écran de conrmation d'écrasement s'a󰀩che. Lorsqu'on appuie sur le bouton ENTREE , l'enregistre- ment commence.

Sélectionner le numéro de conguration Appuyer sur les touches du pavé numérique à

ou sur les touches + et -

sur l'écran d'enregis- trement de conguration pour spécier le numéro de congu- ration suivant à ouvrir.

Saisie du nom du chier Tout d’abord, un nom de chier non utilisé associé au plus petit numéro de chier disponible est a󰀩ché. Vous pouvez modier le nom du chier à l’aide du clavier.

Écriture de la conguration Lorsque vous appuyez sur le bouton ENTRÉE

l’écriture de la conguration sur le support commence. Si le nom de chier spécié existe déjà, l’écran de conrmation de remplacement s’a󰀩che. Lorsque vous appuyez sur le bouton ENTRÉE après la conrmation, l’écriture de la congu- ration commence. H– 24 –

Sélectionner le type de conguration Dans notre exemple, sélectionner DONNEES VECTO- RIELLES

. Le support sélectionné est a󰀩ché avec l’a󰀩chage facultatif . L’écran revient à l’écran de liste des congura- tion lorsque vous appuyez sur le bouton ENTRÉE

A󰀩cher l'écran de lecture de conguration Appuyez sur le bouton ÉCRIRE UNE CONFIGURATION sur l’écran standard pour a󰀩cher l’écran d’opération de la conguration. Appuyez sur le bouton ÉCRIRE UNE CONFIGURATION

sur l’écran d’opération de la conguration pour a󰀩cher l’écran de la liste des congurations. Utiliser un support d'enregistrement formaté avec IP-500. Cette fonction permet de lire les données de conguration enregistrées sur le support d'enregistrement. 3-5. Lecture de conguration

A󰀩chage de l’écran de réglage de la liste des congura- tions Appuyez sur le bouton RÉGLAGE

pour a󰀩cher l’écran de réglage de la liste des congurations.– 25 –

Lire la conguration Lorsque vous appuyez sur la touche ENTRÉE

, la lecture de la conguration commence. A la n de la lecture de la conguration, l'écran standard réapparaît.

Sélectionner le support d'enregistrement Appuyez sur le bouton RÉGLAGE

sur l’écran d’opé- ration de la conguration pour a󰀩cher l’écran de réglage qui permet de dénir la destination de référence des données de conguration et la méthode de lecture de la conguration. Sélectionnez le support

. Appuyez sur le bouton ENTRÉE

pour revenir à l’écran d’opération de la conguration. Appuyez sur le bouton ÉCRIRE UNE CONFIGURATION

sur l’écran d’opération de la conguration pour a󰀩cher l’écran de la liste des congurations. Les boutons CONFIGURATIONS des congurations exis- tantes sont a󰀩chés sur l’écran de la liste des congurations

Sélectionner la conguration Appuyer sur le bouton CONFIGURATION

correspondant au numéro de conguration que l'on désire lire. Le bouton de conguration sélectionné est a󰀩ché avec l’a󰀩chage facultatif ( ).

A󰀩cher l'écran de saisie d'avance sans couture Lorsqu'on appuie sur le bouton AVANCE SANS COUTURE

sur l'écran standard ou que l'on sélectionne et exé- cute la fonction AVANCE SANS COUTURE (code de fonction

020) sur l'écran de liste des codes, l'écran de saisie

d'avance sans couture s'a󰀩che. 4-1. Couture ordinaire (1) Avance sans couture (020) Cette fonction permet de déplacer le presseur sur la position spéciée sans actionner la machine.

Spécier l'avance sans couture Sur l’écran de réglage de l’avance sans couture, la valeur de réglage de la vitesse d’avance sans couture actuelle s’af- che sur le bouton REGLAGE D’AVANCE SANS COUTURE

. La valeur actuelle de l’avance sans couture s’a󰀩che sur le bouton PAS D’AVANCE SANS COUTURE

Après la saisie ou si aucune modication n’est nécessaire, ap- puyer sur le bouton ENTREE

. L’écran de saisie des coordonnées s’a󰀩che.

Déplacer la position de l'aiguille Appuyer sur l'une des touches DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la posi- tion de l'aiguille dans la direction spéciée. Tant que l'onap- puie sur une touche DEPLACEMENT, la position de l'aiguille se déplace continuellement.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

, la posi- tion est saisie comme un point de forme (point de passage).

Spécier la vitesse d'avance sans couture Spécier la vitesse d'avance sans couture en saisissant direc- tement la valeur avec les touches du pavé numérique à

ou en augmentant/diminuant la valeur avec la touche + ou -

sur l'écran de saisie de vitesse d'avance sans couture. Lorsqu'on appuie sur le bouton ENTREE

la valeur saisie est validée et l'écran de saisie d'avance sans couture réapparaît.

Ajout de commandes de contrôle de la machine Le bouton d’ajout de commandes de contrôle de la machine

peut être enfoncé pour insérer une commande de contrôle de la machine

au cours de la saisie de l’avance sans couture. Appuyer sur le bouton de commande du contrôle de la machine cible et appuyer sur le bouton ENTRÉE

Valider la saisie de l'avance sans cou- ture Lorsqu'on appuie sur le bouton ENTREE

les données spéciées sont validées et l'écran standard réapparaît. Il est également possible d'e󰀨ectuer la saisie en répétant les opérations des étapes

A󰀩cher l'écran de saisie de couture ordinaire linéaire Lorsqu'on sélectionne et exécute la fonction COUTURE ORDI- NAIRE LINEAIRE (code de fonction 023) sur l'écran de liste des codes, l'écran de saisie de couture ordinaire li- néaire s'a󰀩che. (2) Couture ordinaire linéaire (023) Lorsqu'on spécie un point, la ligne droite reliant ce point et la position de l'aiguille est retenue comme longueur des points spéciée.

Spécier la couture ordinaire linéaire La valeur de réglage de la longueur des points actuelle s'af- che sur le bouton SAISIE DE LONGUEUR DES POINTS

et la valeur de réglage de la vitesse de couture actuelle s'a󰀩che sur le bouton SAISIE DE VITESSE DE COU- TURE

sur l'écran de saisie de couture ordi- naire linéaire. Lorsqu'on appuie sur le bouton du paramètre à modier, l'écran de saisie de la valeur de réglage s'a󰀩che. Spécier la valeur sur l'écran de saisie à l'aide des touches du pavé numérique à

ou des touches + et -

, puis appuyer sur le bouton ENTREE

pour valider la saisie. L'écran de saisie de couture ordinaire linéaire réap- paraît alors. Après la saisie ou si aucune modication n'est nécessaire, ap- puyer sur le bouton ENTREE

sur l'écran de saisie de couture ordinaire linéaire. L'écran de saisie des coordonnées s'a󰀩che.

Déplacer la position de l'aiguille Appuyer sur l'une des touches DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la posi- tion de l'aiguille dans la direction spéciée. Tant que l'on ap- puie sur une touche DEPLACEMENT, la position de l'aiguille se déplace continuellement.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

la posi- tion est saisie comme un point de forme (point de passage).

Valider la saisie de couture ordinaire linéaire Lorsqu'on appuie sur le bouton ENTREE

les données spéciées sont validées et l'écran standard réapparaît. Il est également possible d'e󰀨ectuer la saisie en répétant les opérations des étapes

Déplacer la position de l'aiguille Appuyer sur l'une des touches DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la posi- tion de l'aiguille dans la direction spéciée.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT DE PASSAGE

, la position est saisie comme un point de forme (point de pas- sage). Si l'on appuie sur le bouton POINT PRINCIPAL

la position est saisie comme un point d'interruption. Pour plus d'informations sur le point d'interruption, voir "4-10. Point d’interruption (couture spline et couture ordinaire)" p.61

(3) Couture ordinaire spline (024) La couture ordinaire spline permet de saisir facilement une courbe régulière.

A󰀩cher l'écran de saisie de couture ordinaire spline Lorsqu'on sélectionne et exécute la fonction COUTURE ORDI- NAIRE SPLINE (code de fonction 024) sur l'écran de liste des codes, l'écran de saisie de couture ordinaire spline s'a󰀩che.

Spécier la couture ordinaire spline La valeur de réglage de la longueur des points actuelle s'af- che sur le bouton SAISIE DE LONGUEUR DES POINTS

et la valeur de réglage de la vitesse de couture actuelle s'a󰀩che sur le bouton SAISIE DE VITESSE DE COU- TURE

sur l'écran de saisie de couture ordi- naire spline. Lorsqu'on appuie sur le bouton du paramètre à modier, l'écran de saisie de la valeur de réglage s'a󰀩che. La procé- dure de saisie de la longueur des points et de la vitesse de couture est la même que pour la couture ordinaire linéaire. Après la saisie ou si aucune modication n'est nécessaire, ap- puyer sur le bouton ENTREE

. L'écran de saisie des coordonnées s'a󰀩che.

Valider la saisie de couture ordinaire spline Lorsqu'on appuie sur le bouton ENTREE

les données spéciées sont validées et l'écran standard réapparaît. Il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCIPAL pour le dernière point. Il est également possible d'e󰀨ectuer la saisie en répétant les opérations des étapes

1. Pour obtenir des courbes régulières pour la cou-

ture ordinaire spline, choisir les points de saisie comme il est indiqué ci-dessous. 1 Sélectionner les sommets de la courbe à saisir comme points de saisie. (

2 En prenant les points sélectionnés à l'étape 1) comme centre, sélectionner des points situés un peu avant et un peu après eux. (

3 Sélectionner ensuite comme points de saisie le centre des sections ayant un léger renement. (

4 Sélectionner comme points de saisie des points près des deux extrémités et le dernier point. (

2. Une ellipse peut être saisie à l'aide de la couture

ordinaire spline. 1 Prendre la jonction de la courbe sur la partie douce de la courbe. 2 Prendre des points de saisie aussi symétriques que possibles. Entrez les points de saisie sélectionnés dans la procédure ci-dessus par ordre numérique. Prêter également attention à ce qui suit :

Utiliser un nombre important de points de saisie lorsque la courbe est prononcée et un nombre plus faible lorsqu'elle est douce.

• Utiliser au moins 3 points de saisie par courbe.

Déplacer la position de l'aiguille Appuyer sur une touche DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la position de l'aiguille dans la direction spéciée.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

la posi- tion est saisie comme un point de forme. Répéter les opérations des étapes

pour saisir les deux points. Le nombre de points à saisir est de deux. Il n'est pas possible de saisir plus de 3 points.

Valider la saisie de couture ordinaire en arc de cercle Lorsqu'on appuie sur le bouton ENTREE

, les don- nées spéciées sont validées et l'écran standard réapparaît. Il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCI- PAL pour le dernière point. (4) Couture ordinaire en arc de cercle (025) Lorsque deux points sont spéciés, l'arc de cercle reliant ces points et la position de l'aiguille est retenu comme longueur des points spéciée. La couture s'e󰀨ectue dans l'ordre de saisie des points spéciés et peut être dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.

A󰀩cher l'écran de saisie de couture ordinaire en arc de cercle Lorsqu'on sélectionne et exécute la fonction COUTURE ORDI- NAIRE EN ARC DE CERCLE (code de fonction 025) sur l'écran de liste des codes, l'écran de saisie de couture ordinaire en arc de cercle s'a󰀩che.

Procéder à la saisie de couture ordinaire en arc de cercle La valeur de réglage de la longueur des points actuelle s'af- che sur le bouton SAISIE DE LONGUEUR DES POINTS

et la valeur de réglage de la vitesse de couture actuelle s'a󰀩che sur le bouton SAISIE DE VITESSE DE COU- TURE

sur l'écran de saisie de couture ordi- naire en arc de cercle. Lorsqu'on appuie sur le bouton du paramètre à modier, l'écran de saisie de la valeur de réglage s'a󰀩che. La procé- dure de saisie de la longueur des points et de la vitesse de couture est la même que pour la couture ordinaire linéaire. Après la saisie ou si aucune modication n'est nécessaire, ap- puyer sur le bouton ENTREE

. L'écran de saisie des coordonnées s'a󰀩che.

A– 32 – (5) Couture ordinaire en cercle (026) Lorsqu'on spécie deux points, le cercle reliant ces points et la position de l'aiguille est retenu comme longueur des points spéciée. La couture s'e󰀨ectue dans l'ordre de saisie des points spéciés et peut être dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.

A󰀩cher l'écran de saisie de couture ordinaire en cercle Lorsqu'on sélectionne et exécute la fonction COUTURE ORDI- NAIRE EN CERCLE (code de fonction 026) l'écran de liste des codes, l'écran de saisie de couture ordinaire en cercle s'a󰀩che.

Procéder à la saisie de couture ordinaire en cercle La valeur de réglage de la longueur des points actuelle s'af- che sur le bouton SAISIE DE LONGUEUR DES POINTS

et la valeur de réglage de la vitesse de couture actuelle s'a󰀩che sur le bouton SAISIE DE VITESSE DE COU- TURE

sur l'écran de saisie de couture ordi- naire en cercle. Lorsqu'on appuie sur le bouton du paramètre à modier, l'écran de saisie de la valeur de réglage s'a󰀩che. La procé- dure de saisie de la longueur des points et de la vitesse de couture est la même que pour la couture ordinaire linéaire. Après la saisie ou si aucune modication n'est nécessaire, ap- puyer sur le bouton ENTREE

. L'écran de saisie des coordonnées s'a󰀩che.

Déplacer la position de l'aiguille Appuyer sur l'une des touches DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la posi- tion de l'aiguille dans la direction spéciée.

Saisir la position Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

la posi- tion est saisie comme un point de forme. Répéter les opérations des étapes

pour saisir les deux points. Le nombre de points à saisir est de deux. Il n'est pas possible de saisir plus de 3 points.

Valider la saisie de couture ordinaire en cercle Lorsqu'on appuie sur le bouton ENTREE

, les don- nées spéciées sont validées et l'écran standard réapparaît. Il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCI- PAL pour le dernière point.

A󰀩cher l'écran de saisie de couture ponctuelle Appuyer sur le bouton COUTURE PONCTUELLE sur l'écran standard ou sélectionner et exécuter la fonction COU- TURE PONCTUELLE (code de fonction 021) sur l'écran de liste des codes. L'écran de saisie de couture ponc- tuelle s'a󰀩che alors.

Procéder à la saisie de couture ponctuelle La valeur de réglage de vitesse de couture actuelle s'af- che sur le bouton SAISIE DE VITESSE DE COUTURE

sur l'écran de saisie de couture ponctuelle. Lorsqu'on appuie sur le bouton SAISIE DE VITESSE DE COUTURE, l'écran de saisie de vitesse de couture s'a󰀩che. La procédure de saisie de la vitesse de couture est la même que pour la couture ordinaire linéaire. Après la saisie ou si aucune modication n'est nécessaire, ap- puyer sur le bouton ENTREE

. L'écran de saisie des coordonnées s'a󰀩che. Cette fonction permet de saisir directement les points de pénétration de l'aiguille point par point. (6) Couture ponctuelle (021)

Déplacer la position de l'aiguille Appuyer sur l'une des touches DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la posi- tion de l'aiguille dans la direction spéciée.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

, la posi- tion est saisie comme un point de forme. Il est également possible d'e󰀨ectuer la saisie en répétant les opérations des étapes

Valider la saisie de couture ponctuelle Lorsqu'on appuie sur le bouton ENTREE

, les don- nées spéciées sont validées et l'écran standard réapparaît. Il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCI- PAL pour le dernière point.

E– 34 – (7) Couture ordinaire (022) Cette fonction permet de saisir une couture ordinaire linéaire et une couture ordinaire spline.

A󰀩cher l'écran de saisie de couture ordinaire Appuyer sur le bouton COUTURE ORDINAIRE sur l'écran standard ou sélectionner et exécuter la fonction COU- TURE ORDINAIRE (code de fonction 022) sur l'écran de liste des codes. L'écran de saisie de couture ordi- naire s'a󰀩che alors.

Procéder à la saisie de couture ordinaire La longueur des points peut être spéciée à l'aide du bou- ton SAISIE DE LONGUEUR DES POINTS

et la vitesse de couture à l'aide du bouton SAISIE DE VITESSE DE COUTURE

sur l'écran de saisie de couture ordinaire. Lorsqu'on appuie sur le bouton du paramètre à modier, l'écran de saisie de la valeur de réglage s'a󰀩che. La procé- dure de saisie de la longueur des points et de la vitesse de couture est la même que pour la couture ordinaire linéaire. Lorsqu'on appuie alors sur le bouton ENTREE

l'écran de saisie des coordonnées s'a󰀩che.

Spécier la position Appuyer sur une touche DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la position de l'aiguille dans la direction spéciée. Lorsqu'on appuie sur le bouton POINT PRINCIPAL

, un point de forme de cou- ture ordinaire linéaire est saisi. Lorsqu'on appuie sur le bouton

, un point de forme de couture ordinaire spline est saisi. (Voir "4-10. Point d’interruption (couture spline et couture ordinaire)" p.61

Valider la saisie de couture ordinaire Lorsqu'on appuie sur le bouton ENTREE

les données spéciées sont validées et l'écran standard réapparaît. Par exemple, lorsque les points

sont saisis avec le bouton POINT PRINCIPAL et que le point

est saisi avec le bouton POINT DE PASSAGE, une conguration telle que sur la gure ci-dessous est créée.

A󰀩cher l'écran de saisie de couture zigzag linéaire Lorsqu'on sélectionne et exécute la fonction COUTURE ZIG- ZAG LINEAIRE (code de fonction 030) sur l'écran de liste des codes, l'écran de saisie de couture zigzag linéaire s'a󰀩che.

Procéder à la saisie de couture zigzag linéaire La valeur de réglage du pas de zigzag actuel s'a󰀩che sur le bouton SAISIE DE PAS DE ZIGZAG

, la valeur de réglage de la largeur de zigzag actuelle s'a󰀩che sur le bouton

et la valeur de réglage de la vitesse de couture actuelle s'a󰀩che sur le bou- ton SAISIE DE VITESSE DE COUTURE

sur l'écran de saisie de couture zigzag linéaire. Lorsqu’on appuie sur le bouton de paramétrage de l’entrée à modier, l’écran de saisie de valeur paramétrée correspondant s’a󰀩che. La procédure de saisie d’une valeur paramétrée sur l’écran de saisie de l’entrée correspondant est similaire à celle de la couture linéaire ordinaire. Il est possible de sélectionner la position et la direction de démarrage d’une couture zigzag avec le bouton DIRECTION DE DEMARRAGE

. Le bouton a󰀩ché dans l’a󰀩chage facultatif indique la méthode de démarrage actuellement sélectionnée. Après la saisie ou si aucune modication n'est nécessaire, ap- puyer sur le bouton ENTREE

. L'écran de saisie des coordonnées s'a󰀩che. Cette fonction permet de saisir les points de pénétration de l'aiguille pour une couture zigzag transversale par rapport à la ligne de référence de saisie. Elle s'avère utile pour la saisie d'une couture zigzag d'écus- sons ou autres. Les 4 types de couture zigzag ci-dessous sont disponibles.

• Couture zigzag linéaire (code de fonction 030)

Couture zigzag spline (code de fonction 031)

• Couture zigzag en arc de cercle (code de fonction 032)

• Couture zigzag en cercle (code de fonction 033) 4-2. Couture zigzag (030 à 033)

Déplacer la position de l'aiguille Appuyer sur l'une des touches DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la posi- tion de l'aiguille dans la direction spéciée.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

, la posi- tion est saisie comme un point de forme (point de passage). Il est également possible d'e󰀨ectuer la saisie en répétant les opérations des étapes

Valider la saisie de couture zigzag linéaire Lorsqu'on appuie sur le bouton ENTREE

les données spéciées sont validées et l'écran standard réapparaît. Il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCIPAL pour le dernière point. La procédure de saisie de la couture zigzag pour les autres formes est la même que pour la couture zigzag linéaire. La procédure de saisie des coordonnées pour les di󰀨érentes coutures est la même que pour la couture ordinaire. (Si vous entrez une spline, reportez-vous au point "4-10. Point d’interruption (couture spline et couture ordinaire)" p.61

No. Bouton Type de direction de démarrage de la couture Description Exemple

Gauche du centre de la ligne de base du point La couture démarre à partir du côté gauche dans la direction du déplacement, avec la ligne de base du point réglée au centre de la largeur du zigzag. Les points sont réalisés en forme zig- zag.

Droite du centre de la ligne de base du point La couture démarre à partir du côté droit dans la direction du déplacement, avec la ligne de base du point réglée au centre de la largeur du zig- zag. Les points sont réalisés en forme zigzag.

Gauche de l’extrémi- té de la ligne de base du point La couture démarre à partir du côté gauche, avec la ligne de base du point réglée sur l’ex- trémité droite de la largeur du zigzag dans la direction du déplacement.

Droite de l’extrémité de la ligne de base du point La couture démarre à partir du côté droit, avec la ligne de base du point réglée sur l’extrémité gauche de la largeur du zigzag dans la direction du déplacement. Liste des méthodes de démarrage d’une couture zigzag– 37 – Cette fonction permet de saisir des points de pénétration de l'aiguille séparés d'une distance xe option- nelle par rapport à la ligne de référence de saisie. Elle est pratique pour la saisie de points de pénétra- tion de l'aiguille prenant pour référence la périphérie d'un petit objet lors de la couture de petits objets. Les 4 types de couture décalée ci-dessous sont disponibles.

• Couture décalée linéaire (code de fonction 034)

Couture décalée spline (code de fonction 035)

Couture décalée en arc de cercle (code de fonction 036)

• Couture décalée en cercle (code de fonction 037) 4-3. Couture décalée (034 à 037)

A󰀩cher l'écran de saisie de couture décalée linéaire Lorsqu'on sélectionne et exécute la fonction COUTURE DECALEE LINEAIRE (code de fonction 034) sur l'écran de liste des codes, l'écran de saisie de couture décalée linéaire s'a󰀩che.

Procéder à la saisie de couture décalée linéaire La valeur de réglage de la longueur des points actuelle s'af-

che sur le bouton SAISIE DE LONGUEUR DES POINTS

, la valeur de réglage de la largeur de décalage actuelle s'a󰀩che sur le bouton SAISIE DE LARGEUR DE DECALAGE

et la valeur de réglage de la vitesse de couture actuelle s'a󰀩che sur le bouton SAISIE DE VI-

sur l'écran de saisie de couture décalée linéaire. Lorsqu'on appuie sur le bouton du paramètre à modier, la valeur de réglage s'a󰀩che sur l'écran de saisie. La procédure de saisie pour les di󰀨érents paramètres de l'écran de saisie est la même que pour la couture ordinaire linéaire. La direction de la couture décalée peut être spéciée à l'aide des boutons DIRECTION DE CREA- TION

. Le bouton a󰀩ché dans l’a󰀩chage facultatif indique la direc- tion de création actuellement sélectionnée. Lorsqu'on appuie sur le bouton DIRECTION DE CREATION GAUCHE

, la couture décalée est créée sur le côté gauche par rapport au sens de progression. Lorsqu'on appuie sur le bouton

, la couture décalée est exécutée sur le côté droit par rapport au sens de progression.. Après la saisie ou si aucune modication n'est nécessaire, appuyer sur le bouton ENTREE

L'écran de saisie des coordonnées s'a󰀩che.– 38 –

Déplacer la position de l'aiguille Appuyer sur l'une des touches DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la posi- tion de l'aiguille dans la direction spéciée.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

, la posi- tion est saisie comme un point de forme (point de passage). Il est également possible d'e󰀨ectuer la saisie en répétant les opérations des étapes

Valider la saisie de couture décalée linéaire Lorsqu'on appuie sur le bouton ENTREE

, les don- nées spéciées sont validées et l'écran standard réapparaît. Il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCI- PAL pour le dernière point. La procédure de saisie de la couture décalée pour les autres formes est la même que pour la couture décalée linéaire. La procédure de saisie des coordonnées pour les di󰀨érentes coutures est la même que pour la couture ordinaire.

Exécuter la forme représentée sur la gure ci- contre depuis la position

et saisir les points dans l'ordre de

. La conguration de couture représentée en pointillés est créée. Si l'on ne commence pas depuis le coin

du poly- gone, mais depuis un point sur le côté tel que

une couture décalée nette peut être créée.

2. Saisir une forme constituée par une ligne entre le

premier point et le dernier point de la saisie.

3. Dans le cas d'un arc de cercle, si la largeur est su-

périeure au rayon du cercle, la conguration créée risque d'être di󰀨érente de la conguration atten- due. Faire attention.

❶'– 39 – Cette fonction permet de saisir des points de pénétration de l'aiguille séparés d'une distance xe option- nelle par rapport à la ligne de référence de saisie. 4-4. Couture double (1) Couture double de même sens (040 à 043) Cette fonction permet de créer une couture où les points saisis sont de même sens que ceux de la gure décalée. Les 4 types de couture double de même sens ci-dessous sont disponibles.

• Couture double de même sens linéaire (code de fonction 040)

Couture double de même sens spline (code de fonction 041)

Couture double de même sens en arc de cercle (code de fonction 042)

• Couture double de même sens en cercle (code de fonction 043)

A󰀩cher l'écran de saisie de couture double de même sens linéaire Lorsqu'on sélectionne et exécute la fonction COUTURE DOUBLE DE MEME SENS LINEAIRE (code de fonction 040) sur l'écran de liste des codes, l'écran de saisie de couture double de même sens linéaire s'a󰀩che.

Procéder à la saisie de couture double de même sens linéaire La valeur de réglage de la longueur des points actuelle s'a󰀩che sur le bouton SAISIE DE LONGUEUR DES POINTS

la valeur de réglage de la largeur de couture double actuelle s'a󰀩che sur le bouton SAISIE DE

de réglage de la vitesse de couture actuelle s'a󰀩che sur le bouton SAISIE DE VITESSE DE COU- TURE

sur l'écran de saisie de couture double de même sens linéaire. Lorsqu'on appuie sur le bouton du paramètre à modier, l'écran de saisie de la valeur de réglage s'a󰀩che. La procédure de saisie pour les di󰀨érents paramètres de l'écran de saisie est la même que pour la couture ordinaire linéaire. La direction de la couture double peut être spéciée à l'aide des boutons DIRECTION DE CREA- TION

. Le bouton a󰀩ché dans l’a󰀩chage facultatif indique la direc- tion de création actuellement sélectionnée. Lorsqu'on appuie sur le bouton DIRECTION DE CREATION GAUCHE

, la couture double est créée sur le côté gauche par rapport au sens de progression. Lorsqu'on appuie sur le bouton

, la couture double est créée sur le côté droit par rapport au sens de progression. Après la saisie ou si aucune modication n'est nécessaire, appuyer sur le bouton ENTREE

L'écran de saisie des coordonnées s'a󰀩che.– 40 –

Déplacer la position de l'aiguille Appuyer sur l'une des touches DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la posi- tion de l'aiguille dans la direction spéciée.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

, la posi- tion est saisie comme un point de forme (point de passage). Il est également possible d'e󰀨ectuer la saisie en répétant les opérations des étapes

Valider la saisie de couture double de même sens linéaire Lorsqu'on appuie sur le bouton ENTREE

, les don- nées spéciées sont validées et l'écran standard réapparaît. Il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCI- PAL pour le dernière point. La procédure de saisie de la couture double de même sens pour les autres formes est la même que pour la couture double de même sens linéaire. La procédure de saisie des coordonnées pour les di󰀨érentes coutures est la même que pour la couture ordinaire. Dans le cas d'un arc de cercle, si la largeur est su- périeure au rayon du cercle, la conguration créée risque d'être di󰀨érente de la conguration attendue. Faire attention.

I– 41 – Di󰀨érence entre la couture de même sens et la couture de sens opposé Couture dans le cas de la couture de même sens

A󰀩cher l'écran de saisie de couture double de sens oppo- sé linéaire Lorsqu'on sélectionne et exécute la fonction COUTURE DOUBLE DE SENS OPPOSE LINEAIRE (code de fonction

044) sur l'écran de liste des codes, l'écran de saisie

de couture double de sens opposé linéaire s'a󰀩che. La procédure de saisie de la couture double de sens opposé est la même que pour la couture double de même sens. (2) Couture double de sens opposé (044 à 047) Cette fonction permet de créer une couture où les points saisis sont de sens inverse de ceux de la gure décalée. Les 4 types de couture double de sens opposé ci-dessous sont disponibles.

• Couture double de sens opposé linéaire (code de fonction 044)

Couture double de sens opposé spline (code de fonction 045)

Couture double de sens opposé en arc de cercle (code de fonction 046)

• Couture double de sens opposé en cercle (code de fonction 047)

est le point saisi et

le dernier point. Couture dans le cas de la couture de même sens

Dans le cas d'un arc de cercle, si la largeur est su- périeure au rayon du cercle, la conguration créée risque d'être di󰀨érente de la conguration attendue. Faire attention. Couture dans le cas de la couture de sens opposé– 42 – (3) Couture inversée à chevauchement (050 à 053) Cette fonction permet de coudre une gure partant du point de saisie et y revenant en sens inverse. Les quatre di󰀨érents types de couture inversée à chevauchement sont indiqués ci-dessous:

• Couture linéaire inversée à chevauchement (code de fonction 050)

• Couture en courbe inversée à chevauchement (code de fonction 051)

• Couture en arc inversée à chevauchement (code de fonction 052)

• Couture en cercle inversée à chevauchement (code de fonction 053)

A󰀩chage de l’écran de paramétrage de couture linéaire inversée à chevauchement Lorsque COUTURE LINEAIRE INVERSEE A CHEVAUCHE- MENT est sélectionné et exécuté sur l’écran de liste de codes (code de fonction 050) , l’écran de paramétrage correspondant s’a󰀩che.

Paramétrage de couture linéaire inversée à chevauche- ment Sur l’écran de paramétrage de couture linéaire inversée à chevauchement, la valeur actuelle de la longueur de point est indiquée sur le bouton SAISIE DE LONGUEUR DE POINT

et la valeur actuelle de la vitesse de point est indiquée sur le bouton SAISIE DE VITESSE DE POINT

Lorsqu'on appuie sur le bouton du paramètre à modier, l'écran de saisie de la valeur de réglage s'a󰀩che. La procé- dure de saisie de la longueur des points et de la vitesse de couture est la même que pour la couture ordinaire linéaire. Après la saisie ou si aucune modication n'est nécessaire, ap- puyer sur le bouton ENTREE

. L'écran de saisie des coordonnées s'a󰀩che

Déplacer la position de l'aiguille Appuyer sur une touche DEPLACEMENT

sur l'écran de saisie des coordonnées pour déplacer la position de l'aiguille dans la direction spéciée.

Saisir les coordonnées Lorsque la position de l'aiguille atteint le point spécié et que l'on appuie sur le bouton POINT PRINCIPAL

la posi- tion est saisie comme un point de forme (point de passage). Il est également possible d'e󰀨ectuer la saisie en répétant les opérations des étapes

Valider la saisie de couture de sens opposé linéaire Lorsqu'on appuie sur le bouton ENTREE

, les don- nées spéciées sont validées et l'écran standard réapparaît. Il n'est pas nécessaire d'appuyer sur le bouton POINT PRINCI- PAL pour le dernière point. La procédure de saisie de la couture de sens inverse pour les autres formes est la même. 4-5. Couture de plusieurs lignes (142)

Déplacement vers l’élément sur lequel on créera la cou- ture de plusieurs lignes Sur l’écran standard, déplacer le point actuel sur l’élément sur lequel on créera la couture de plusieurs lignes au moyen du bouton ENTRAINEMENT AVANT ou du bouton ENTRAINE- MENT ARRIERE.

Sélection de la couture de plusieurs lignes Sur l’écran de liste des codes, sélectionner la couture de plu- sieurs lignes (code de fonction 142) et exécuter la couture de plusieurs lignes. À présent, l’écran de réglage de la couture de plusieurs lignes s’a󰀩che. Il s’agit de la fonction de saisie pour créer plus de deux éléments de courbe parallèle ou de courbe pro- gressive par rapport aux éléments incluant la pénétration de l’aiguille actuelle.– 44 –

Réglage de la couture de plusieurs lignes Sur l’écran de réglage de la couture de plusieurs lignes, la valeur actuellement dénie pour le pas de la ligne de début s’a󰀩che sur le bouton REGLAGE DU PAS DE LA LIGNE DE DEBUT

, la valeur actuelle définie pour le pas linéaire de fin s’affiche sur le bouton REGLAGE DU PAS DE

et la valeur actuellement définie du nombre de lignes créées s’affiche sur le bouton NOMBRE

. Lorsque l’on appuie sur le bouton correspondant à l’élément à modifier, l’écran de saisie pour le réglage s’affiche. La procédure de réglage à suivre sur l’écran de saisie pour chaque élément est la même que pour la couture ordinaire linéaire. Le réglage actuel du sens de couture s’affiche sur le bouton

Chaque fois que l’on appuie sur le bouton, le réglage du sens de couture bascule entre avant et arrière alternés et avant uni- quement . Le sens de création de plusieurs lignes peut être spécifié au moyen du bouton REGLAGE DU SENS DE

. Le bouton a󰀩ché dans l’a󰀩chage facultatif indique la direction de la création de plusieurs lignes actuellement sélec- tionnée. Lorsqu’on appuie sur le bouton ENTREE

sur l’écran de réglage de couture de plusieurs lignes, l’écran de saisie des coordonnées s’affiche.

Arc à coudre et le cercle de couture ne peuvent pas être utilisés pour la ligne de couture multiples.– 45 – Si l’on spécie la seconde origine au point

de la section d’avance sans couture de la gure ci-contre, l’avance sans couture s’arrête au point

après un mouvement de

, puis la machine exécute un cycle de couture du point

Sélectionner la fonction de coupe du l Lorsqu’on sélectionne et exécute la fonction COUPE DU FIL (code de fonction 001) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Saisir la coupe du l Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, la commande de coupe du l est saisie et l’écran standard réapparaît. Les instructions de commande de la machine permettent de saisir diverses commandes jusqu’au point actuel. (1) Coupe du l (001) La coupe du l peut être commandée dans les données de conguration.

Spécier la position actuelle de l’aiguille sur un point de la conguration d’avance sans couture

Sélectionner la seconde origine Lorsqu’on sélectionne et exécute la fonction SECONDE ORI- GINE (code de fonction 002) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Saisir la seconde origine Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, la commande de seconde origine est saisie et l’écran standard réapparaît. (2) Seconde origine (002) Cette fonction permet de spécier une seconde origine entre l’origine et le point de départ de la couture et de spécier la position de l’aiguille avant le départ du mouvement de couture. La seconde origine ne peut être spéciée que par une avance sans couture. Pour cette fonction, la position actuelle de l’aiguille doit être préalablement spéciée en un point de la conguration d’avance sans couture. Si l’on agrandit ou réduit la conguration, le trajet entre l’origine et la seconde origine n’est pas agrandi ou réduit.

Seconde origine Origine– 46 – Cette fonction permet de saisir une instruction d’arrêt. (3) Arrêt (003)

Sélectionner la fonction d’arrêt Lorsqu’on sélectionne et exécute la fonction ARRET (code de fonction 003) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Spécier l’état d’arrêt L’état du presseur lors de l’arrêt est a󰀩ché sur le bouton SE- LECTION d’ETAT DU PRESSEUR

et la position de l’aiguille lors de l’arrêt est a󰀩chée sur le bouton SELECTION

. Pour spécier l’état, appuyer sur le bouton SELECTION D’ETAT DU PRESSEUR

ou sur le bouton SELECTION DE POSITION DE L’AIGUILLE

pour a󰀩cher l’écran de paramétrage.

Saisir la pause Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, un arrêt es saisi dans les conditions spéciées et l’écran standard réapparaît. Pour qu’un arrêt soit exécuté après la coupe du l, saisir une coupe du l, puis un arrêt dans cet ordre.

Procéder à la saisie de la position du presseur Lorsqu’on appuie sur le bouton SELECTION DE POSITION DU PRESSEUR

, l’écran de position du presseur s’a󰀩che. La position du presseur lors de l’arrêt peut être sélectionnée avec

. Le bouton sélectionné est a󰀩ché dans l’a󰀩chage facultatif. Lorsqu’on appuie sur le bouton ENTREE

, la sélection est saisie et l’écran de paramétrage de pause réap- paraît.

A󰀩chage du bouton Position d’arrêt Presseur relevé Presseur abaissé– 47 –

Procéder à la saisie de la position de l’aiguille Lorsqu’on appuie alors sur le bouton SELECTION DE POSI-

, l’écran de sélection de posi- tion de l’aiguille s’a󰀩che. La position de l’aiguille lors de l’arrêt peut être sélectionnée avec

Le bouton sélectionné est a󰀩ché dans l’a󰀩chage facultatif. Lorsqu’on appuie sur le bouton ENTREE

, les condi- tions sélectionnées sont saisies et l’écran de paramétrage de pause réapparaît. Cette fonction permet de saisir l’instruction de rotation d’un tour de la machine. (4) Rotation d’un tour de la machine (006)

Sélectionner la fonction de rotation d’un tour de la ma- chine Lorsqu’on sélectionne et exécute la fonction ROTATION D’UN TOUR DE LA MACHINE (code de fonction 006) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Saisir la rotation d’un tour de la machine Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, la commande de rotation d’un tour de la machine est saisie et l’écran standard réapparaît. Cette fonction peut être combinée avec une avance sans couture pour le bâtissage, etc.

Il se produit une erreur de position HAUTE pendant la couture si la position BASSE de l’aiguille est spé- ciée à la n de la couture ou avant un entraînement sans couture. Les instructions d’arrêt de l’aiguille de- viennent invalides lorsque la machine se trouve à l’état d’arrêt et que la position de l’aiguille ne change pas. A󰀩chage du bouton Position d’arrêt Point mort haut Position HAUTE Position BASSE– 48 – Cette fonction permet d’insérer des signets dans la conguration. (5) Signet 1 et signet 2 (008, 009)

Sélectionner la fonction signet 1 et signet 2 Lorsqu’on sélectionne et exécute la fonction SIGNET 1 (code de fonction 008) ou la fonction SIGNET 2 (code de fonction 009) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Saisir le signet 1 Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, la commande de signet 1 est saisie et l’écran stan- dard réapparaît. Cette fonction permet de saisir l’instruction bloc-tension du l nº 3. (6) Bloc-tension du l nº 3 (007)

Sélectionner la fonction bloc-tension du l nº 3 Lorsqu’on sélectionne et exécute la fonction BLOC-TENSION DU FIL Nº 3 (code de fonction 007) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Saisir la commande bloc-tension du l nº 3 Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, la commande bloc-tension du l nº 3 est saisie et l’écran standard réapparaît.

Pour l’utilisation du signet 1 et du signet 2 lors de l’uti- lisation de la machine, consulter le manuel du techni- cien.– 49 – Cette fonction permet de spécier un délai de sortie externe, etc. (7) Temporisation (010)

Sélectionner la fonction de temporisation Lorsqu’on sélectionne et exécute la fonction TEMPORISA- TION (code de fonction 010) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Saisir la valeur de la temporisation Lorsqu’on spécie la valeur de temporisation à l’aide des touches du pavé numérique à

ou des touches + et -

sur l’écran ci-contre et que l’on appuie sur le bouton ENTREE

, la commande de temporisation est saisie avec la valeur spéciée et l’écran standard réappa- raît. Pour l’utilisation de la machine avec cette fonction, consulter le manuel du technicien. Cette fonction permet d’attendre le signal d’une borne d’entrée de l’ensemble principal de la machine à coudre. (8) Entrée externe (011)

Sélectionner la fonction d’entrée externe Lorsqu’on sélectionne et exécute la fonction ENTREE EX- TERNE (code de fonction 011) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Procéder à la saisie du numéro de la borne d’entrée Spécier le numéro de borne d’entrée à l’aide des touches du pavé numérique à

ou des touches + et -

sur l’écran ci-contre, puis appuyer sur le bouton EN- TREE

. La commande d’entrée externe est saisie et l’écran standard réapparaît.

Pour les numéros de borne et l’utilisation de la ma- chine, voir le manuel du technicien.– 50 – Cette fonction permet d’envoyer un signal à une borne externe de l’ensemble principal de la machine à coudre. (9) Sortie externe (012)

Sélectionner la fonction de sortie externe Lorsqu’on sélectionne et exécute la fonction SORTIE EX- TERNE (code de fonction 012) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Procéder à la saisie du numéro de la borne de sortie Spécier le numéro de borne de sortie à l’aide des touches du pavé numérique à

ou des touches + et -

sur l’écran ci-contre, puis appuyer sur le bouton EN- TREE

. La commande de sortie externe est saisie et l’écran standard réapparaît. Pour les numéros de borne et l’utilisation de la ma- chine, voir le manuel du technicien.

A– 51 – Lorsqu’un agrandissement/réduction est exécuté lors de la lecture d’une conguration, le point de référence/agrandissement spécié est pris comme référence. Lors de la couture, le point de référence/ agrandissement spécié est également pris comme référence pour l’agrandissement/réduction. Cette fonction permet de saisir un point de référence d’agrandissement/réduction sur une position quelconque des données de conguration créées. Si aucun point d’agrandissement/réduction n’a été spécié, l’agrandissement/réduction s’e󰀨ectue en prenant l’origine comme référence. (10) Point de référence d’agrandissement/réduction (004)

Sélectionner la fonction de point de référence d’agrandis- sement/réduction Lorsqu’on sélectionne et exécute la fonction POINT DE RE- FERENCE D’AGRANDISSEMENT/REDUCTION (code de fonction 004) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Procéder à la saisie du point de référence d’agrandisse- ment/réduction Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, le point de référence d’agrandissement/réduction est saisi et l’écran standard réapparaît.

1. Si l’on saisit des points de référence d’agrandisse-

ment/réduction à plus de deux reprises, le dernier point saisi est pris en compte.

2. Avant d’exécuter cette fonction, régler la position

actuelle de l’aiguille sur la position du point de ré- férence.

Point de référence Agrandissement utilisant le point de référence spécié Agrandissement sans point de référence spécié– 52 –

1. Le presse-tissu à inversion se trouve à gauche au

début de la couture et passe alternativement entre la gauche et la droite à chaque instruction d’inver- sion. Il est donc impératif de saisir l’instruction d’inversion avec un nombre impair. Dans le cas de nombres pairs, l’aiguille peut heurter le presse-tis- su à la n de la couture et se casser.

2. Il n’est pas possible de spécier un point d’inversion

sur les positions suivantes : (a) Juste après la coupe du l (b) Juste après la coupe du l La fonction de point d’inversion ne peut être saisie que si le mode d’inversion de presse-tissu est le mode manuel ( "9-2. Sélection du mode d'inversion du presse-tissu (091)" p.123

Sélectionner la fonction point d’inversion Lorsqu’on sélectionne et exécute la fonction POINT D’INVER- SION (code de fonction 005) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Procéder à la saisie du point d’inversion Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, le point d’inversion est saisi sur la position actuelle de l’aiguille et l’écran standard réapparaît. Si l’on spécie le point d’inversion au point

sur la gure ci- contre, une opération de couture linéaire est exécutée dans l’ordre dei

après une avance sans couture depuis l’origine jusqu’au point

Point d’inversion Origine– 53 – Cette fonction permet de spécier la valeur de tension du l. Cette valeur reste valide jusqu’à l’instruction de réglage de tension du l suivante. (12) Réglage de tension du l (014)

Sélectionner la fonction de réglage de tension du l Lorsqu’on sélectionne et exécute la fonction REGLAGE DE TENSION DU FIL (code de fonction 014) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Spécier la valeur de tension du l Spécier la valeur de tension du l à l’aide des touches du pavé numérique à

ou des touches + et -

sur l’écran ci-contre, puis appuyer sur le bouton EN- TREE

. La valeur de tension du l spéciée est saisie et l’écran standard réapparaît. La valeur e󰀨ectivement saisie comme instruction est : Réglage de tension du l (Nº 014) = Valeur de référence de tension du l (Nº 113) + Valeur à saisir comme donnée (valeur d’augmentation/diminution) Lorsqu’on spécie «50» comme valeur de référence de tension du l (Nº 113) et «100» comme réglage de tension du l (Nº 014), la valeur à saisir comme donnée (valeur d’augmentation/diminution) est «50».

A– 54 – Cette fonction permet de spécier la hauteur du presseur intermédiaire. Cette valeur est e󰀨ective jusqu’au point où la commande de réglage de hauteur du presseur intermédiaire suivante est présente. (13) Réglage de la hauteur du presseur intermédiaire (018)

Sélectionner la fonction de réglage de hauteur du pres- seur intermédiaire Lorsqu’on sélectionne et exécute la fonction REGLAGE DE HAUTEUR DE PRESSEUR INTERMEDIAIRE (code de fonc- tion 018) sur l’écran de liste des codes, l’écran ci- contre s’a󰀩che.

Procéder à la saisie de la hauteur du presseur intermé- diaire Spécier la valeur de tension du l à l’aide des touches du pavé numérique à

ou des touches + et -

sur l’écran ci-contre, puis appuyer sur le bouton EN- TREE

. La valeur de tension du l spéciée est saisie et l’écran standard réapparaît. Lorsqu’on appuie sur le bouton + ou -

avec le presseur intermédiaire abaissé, le presseur intermédiaire est interverrouillé et réglé à la hauteur saisie. La valeur e󰀨ectivement saisie comme instruction est : Réglage de hauteur de presseur intermédiaire (Nº 018) = Valeur de référence de hauteur de presseur intermédiaire (Nº

115) + Valeur à saisir comme donnée (valeur d’augmentation/

1. Lorsqu’on spécie «1.0 mm» comme valeur de

référence de hauteur de presseur intermédiaire (Nº 115) et «3.0 mm» comme réglage de hauteur de presseur intermédiaire (Nº 018), la valeur à saisir comme donnée (valeur d’augmentation/diminution) est «2.0 mm».

2. Une valeur jusqu’à 7 mm peut être saisie. L’opéra-

tion réelle est, toutefois, limitée par le paramétrage de la machine.

A– 55 – Cette fonction permet de saisir une instruction de classication de zone. (14) Classication de zone (016)

Sélectionner la fonction de classication de zone Lorsqu’on sélectionne et exécute la fonction CLASSIFICA- TION DE ZONE (code de fonction 016) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Saisir la commande de classication de zone Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, l’instruction de classication de zone est saisie et l’écran standard réapparaît. Pour l’utilisation de la machine avec cette fonction, consulter le manuel du technicien. A– 56 – Cette fonction permet de supprimer l’instruction de commande de la machine sur la position actuelle (seconde origine, arrêt, coupe du l, valeur de tension du l spéciée, hauteur du presseur intermé- diaire spéciée, etc.). (16) Suppression de l’instruction de commande de la machine (059)

Sélectionner la fonction de suppression d’instruction de commande de la machine Lorsqu’on sélectionne et exécute la fonction SUPPRESSION D’INSTRUCTION DE COMMANDE DE LA MACHINE (code de fonction 059) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Exécuter la suppression d’instruction de commande de la ma- chine Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, l’instruction de commande de la machine est suppri- mée et l’écran standard réapparaît.

Cette fonction permet de saisir l’instruction d’arrêt machine. (15) Arrêt machine (019)

Sélectionner la fonction d’arrêt machine Lorsqu’on sélectionne et exécute la fonction ARRET MA- CHINE (code de fonction 019) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Spécier la position d’arrêt Sélectionner la position de l’aiguille lors de l’arrêt dans

. Le bouton sélectionné est a󰀩ché dans l’a󰀩chage facultatif.

Saisir la commande d’arrêt machine Lorsqu’on appuie sur le bouton ENTREE

sur l’écran ci-contre, l’instruction d’arrêt machine est saisie et l’écran standard réapparaît.

Il se produit une erreur de position HAUTE pendant la couture si la position BASSE de l’aiguille est spé- ciée à la n de la couture ou avant un entraînement sans couture. Les instructions d’arrêt de l’aiguille de- viennent invalides lorsque la machine se trouve à l’état d’arrêt et que la position de l’aiguille ne change pas. A󰀩chage du bouton A󰀩chage du bouton Point mort haut Position HAUTE Position BASSE– 57 – Permet de saisir la vitesse de couture. (17) Vitesse de couture (092)

Sélectionner la fonction de vitesse de couture Lorsqu’on sélectionne et exécute la fonction VITESSE DE COUTURE (code de fonction 092) sur l’écran de liste des codes, l’écran ci-contre s’a󰀩che.

Spécier la vitesse de couture. Spécier la vitesse de couture à l’aide des touches du pavé nu- mérique

ou des touches + et -

sur l’écran ci-contre, puis appuyer sur le bouton ENTREE

. La vitesse de couture spéciée est saisie et l’écran standard réapparaît. Cette fonction règle la commande du râtelier d’alimentation pendant l’avance sans couture. (18) Commande du râtelier d’alimentation (144)

Sélection de la commande du râtelier d’alimentation Sélectionner la commande du râtelier d’alimentation (code de fonction 144) sur l’écran de liste des codes et l’exé- cuter pour a󰀩cher l’écran de gauche.

Réglage de la commande du râtelier d’alimentation Régler la commande du râtelier d’alimentation par rapport aux râteliers d’alimentation 1 à 4, séparément. Le réglage permute en appuyant sur le bouton

A󰀩chage du bouton Commande du râtelier d’alimentation BASSE HAUTE La presseur 1 à 4 contrôle les ports a󰀨ectés à sorties externes 1 à 4 par réglage de la sortie externe.

A– 58 – 4-7. Exécution automatique de points d’arrêt (064) Cette fonction permet d’exécuter le nombre de points d’arrêt en Z ou en V spécié au début de la cou- ture, à la n de la couture ou au début et à la n de la couture de l’élément contenant le point actuel.

Sélectionner la fonction d’exécution automatique de points d’arrêt Lorsqu’on sélectionne et exécute la fonction EXECUTION AUTOMATIQUE DE POINTS D’ARRET (code de fonction

064) sur l’écran de liste des codes, l’écran de saisie

d’exécution automatique de points d’arrêt s’a󰀩che.

Procéder à la saisie de l’exécution automatique de points d’arrêt La valeur spéciée actuelle du nombre de points au début de la couture s’a󰀩che sur le bouton SAISIE DU NOMBRE DE

et la valeur spéciée actuelle du nombre de points à la n de la couture s’a󰀩che sur le bouton SAISIE DU NOMBRE DE POINTS A LA

sur l’écran de saisie d’exé- cution automatique de points d’arrêt. Lorsqu’on appuie sur le bouton du paramètre à modier, l’écran de saisie de la valeur de réglage s’a󰀩che. Spécier le nombre de points à l’aide des touches du pavé numérique à

, ou des touches + et -

sur l’écran de saisie du nombre de points, puis appuyer sur le bouton EN- TREE

. Le nombre de points spécié est saisi et l’écran de saisie d’exécution automatique de points d’arrêt réapparaît. Le type de points d’arrêt peut être sélectionné à l’aide des boutons SELECTION DU TYPE DE POINTS D’ARRET

. Le bouton a󰀩ché dans l’a󰀩chage facultatif indique le type actuellement sélectionné. Lorsqu’on appuie sur le bouton TYPE V

, des points d’arrêt en V sont créés. Lorsqu’on appuie sur le bouton TYPE Z

des points d’arrêt en Z sont créés. Après la saisie ou si aucune modication n’est nécessaire, appuyer sur le bouton ENTREE

sur l’écran de saisie d’exécution automatique de points d’arrêt. Les points d’arrêt sont créés et l’écran standard réapparaît.

F– 59 – 4-8. Couture de condensation (065) Cette fonction permet de changer le pas de couture pour le nombre spécié de points au début de la couture, à la n de la couture ou au début et à la n de la couture de l’élément contenant le point actuel.

Sélectionner la fonction de couture de condensation Lorsqu’on sélectionne et exécute la fonction COUTURE DE CONDENSATION (code de fonction 065) sur l’écran de liste des codes, l’écran de saisie de couture de condensa- tion s’a󰀩che.

Procéder à la saisie de la couture de condensation La valeur spéciée actuelle du nombre de points au début de la couture s’affiche sur le bouton SAISIE DU NOMBRE DE

, la valeur spéciée actuelle du nombre de points à la n de la couture s’a󰀩che sur le bouton SAISIE DU NOMBRE DE POINTS A LA

et la valeur spéciée du pas actuel s’a󰀩che sur le bouton SAISIE DU PAS

sur l’écran de saisie de couture de condensation. Lorsqu’on appuie sur le bouton du paramètre à modier, l’écran de saisie de la valeur de réglage s’a󰀩che. Spécier la valeur à l’aide des touches du pavé numérique à

puis appuyer sur le bouton ENTREE

La valeur spéciée est saisie et l’écran de saisie de couture de condensation réapparaît. Si l’on spécie «0» comme nombre de points, la couture de condensation de la section s’e󰀨ectue sans points de conden- sation. Après la saisie ou si aucune modification n’est nécessaire, appuyer sur le bouton ENTREE

sur l’écran de saisie de couture de condensation. La couture de condensation est créée et l’écran standard réapparaît.

F– 60 – 4-9. Couture en chevauchement (066) Cette fonction permet de créer des données de couture en chevauchement pour le nombre de points spécié après le point actuel.

Sélectionner la fonction de couture en chevauchement Lorsqu’on sélectionne et exécute la fonction COUTURE EN CHEVAUCHEMENT (code de fonction 066) sur l’écran de liste des codes, l’écran de saisie de couture en chevauchement s’a󰀩che.

Procéder à la saisie de la couture en chevauchement Appuyer sur le bouton ENTRAINEMENT ARRIERE

ou sur le bouton ENTRAINEMENT AVANT

pour tra- cer les points de pénétration de l’aiguille. La position actuelle de l’aiguille s’a󰀩che en rouge. Lorsqu’on appuie sur le bouton POINT PRINCIPAL

, la position de l’aiguille devient l’objet de la couture en chevauchement qui s’a󰀩che en rose. Lorsqu’on appuie sur le bouton ENTREE

, l’élément de couture en chevauchement spécié comme objet est créé et l’écran standard réapparaît.

Exemple : Dans le cas où la couture de condensation est réglée comme décrit ci-dessous en ce qui concerne le pas de couture de 3 mm : Réglage de la couture de condensation Deux points au début et à la n de la couture Pas du point 1 mm Deux points sont divisés en trois points chacun (pas de point 1 mm) pour obtenir six points au total. Deux points sont divisés en trois points chacun (pas de point 1 mm) pour obtenir six points au total.– 61 – 4-10. Point d’interruption (couture spline et couture ordinaire) Le point d’interruption est la position où deux points de forme d’une couture spline se chevauchent. Il indique la n d’une courbe spline. Le point où l’on appuie sur le bouton ENTREE

vet sur le bouton POINT PRINCIPAL lors de la saisie d’une couture spline devient un point d’interruption.

Saisir le point d’interruption de la couture ordinaire spline Sélectionner la couture ordinaire spline (code de fonction 024) sur l’écran de liste de codes et procéder à la saisie des coor- données de la couture ordinaire spline. Saisir les points

avec le bouton POINT DE PASSAGE

avec le bouton POINT PRINCIPAL

puis appuyer sur le bouton ENTREE

deviennent les points d’interruption et l’indi- cation de l’a󰀩chage du nombre de points de forme saisis

augmente de deux. Le résultat est représenté sur la gure ci-dessous. La courbe spline se termine au point

où a été saisi le point d’interrup- tion et une nouvelle courbe spline est formée jusqu’au point d’interruption suivant

. (Une couture spline est exécutée comme élément.)

Saisir le point d’interruption de la couture ordinaire Pour la couture ordinaire, le point à saisir est déterminé en fonction du type d’élément juste avant le point où l’on appuie sur le bouton POINT FINAL

Sélectionner la fonction COUTURE ORDINAIRE (code de fonction 022) , puis saisir les points

avec le bouton POINT PRINCIPAL

avec le bouton POINT DE PASSAGE

sur l’écran de saisie des coordonnées. Dans ce cas, le point

devient le point principal normal (nombre de points de forme + 1) car le point avant le point

appartient à une couture linéaire et les points

de- viennent des points d’interruption (nombre de points de forme + 2) car le point avant les points

appartient à une couture spline

Procéder à la modication du point de forme avec le point d’interruption Procéder avec précaution lorsqu’on modie un point de forme

"5-8. Modication de point de forme" p.88 ) car le point d’interruption est la position où le point de forme est chevau- ché deux fois. Sélectionner DEPLACEMENT DE POINT DE PASSAGE (code de fonction 136) , puis sélectionner le point de forme à déplacer. Appuyer sur le bouton ENTRAINEMENT AVANT

pour faire avancer le point de forme à sélectionner. On constate alors qu’il y a deux points de forme sur le point d’interruption (point

Résultat lorsque le point de forme arrière

peut être déplacé en déplaçant à la fois le point arrière

aux mêmes coordonnées. Lorsqu’on procède à une suppression de point de forme pour le point arrière

, le point d’interruption devient le point de passage normal et une couture spline continue est formée. Résultat lorsque le point de forme arrière

a été déplacé. Si l’on désire déplacer le point

, le résultat change selon que l’on sélectionne le point de forme arrière

❷– 64 – 4-11. Basculement entre l’insertion relative et l’insertion absolue Lorsqu’un élément est créé dans une configuration, par défaut, la configuration ultérieure à l’élément créé se déplace en conséquence (état d’insertion relative). Par exemple, si un élément en arc est créé à la position

, les éléments après l’arc créé se déplaceront en conséquence.

Se déplacer Ne pas se déplacer Fig. 1 État d’insertion relative Fig. 2 État d’insertion absolue Toutefois, si un élément d’arc est créé de la même manière à l’état d’insertion absolue, la conguration ultérieure à l’élément créé ne se déplace pas en conséquence. Le basculement entre l’insertion relative et l’insertion absolue peut être e󰀨ectué sur l’écran de réglage de l’élément de couture

: État d’insertion relative : État d’insertion absolue B– 65 – Cette fonction permet de supprimer les données de conguration sur la section spéciée en unités de points de pénétration de l'aiguille. Deux méthodes peuvent être utilisées, SUPPRESSION DE POINT RELATIVE et SUPPRESSION DE POINT ABSOLUE selon que les données de conguration après le point supprimé seront déplacées ou ne le seront pas. La fonction de suppression de point permet non seulement de supprimer des données de conguration créées par une saisie de couture ponctuelle, mais également des données saisies avec une autre fonc- tion telle que la fonction de couture linéaire, etc. Avant de modier la conguration, déplacer la position de l'aiguille sur le point à modier à l'aide du bouton ENTRAINEMENT ARRIERE ou du bouton ENTRAINEMENT AVANT sur l'écran standard. 5-1. Modication de point (1) Suppression de point (070 et 074)

Sélectionner la fonction de suppression de point relative Sélectionner et exécuter la fonction SUPPRESSION DE POINT RELATIVE (code de fonction 070) sur l'écran de liste des codes.

Spécier la plage de suppression de points relative Déplacer la position de l'aiguille pour spécier la section des points à supprimer en appuyant sur le bouton ENTRAINE- MENT ARRIERE

ou sur le bouton ENTRAINEMENT AVANT

, puis appuyer sur le bouton ENTREE

Conrmer la modication de point L'écran de conrmation de modication de point indique la mo- dication de point pouvant être exécutée sur la couture ponc- tuelle. Pour continuer, appuyer sur le bouton ENTREE

L'écran de conrmation de suppression de point s'a󰀩che.

• L’écran de conrmation de la conversion des points s’a󰀩che dans le cas où le type de couture cible est la couture spline (autre que les points de départ et d’arrivée).

1. Veiller à ce que la distance de la modication résul-

tant de la suppression d'un point ne dépasse pas la longueur maximale des points de la machine.

2. Dans certains cas, la suppression d'un point peut

provoquer un dépassement de l'espace de couture par une partie de la conguration créée. Modier alors les données de conguration à l'aide de la fonction de modication pour ramener la conguration dans les limites de l'espace de cou- ture. Suppression de point relative

Exécuter la suppression de point relative Lorsqu'on appuie sur le bouton ENTREE

sur l'écran de conrmation de suppression de point, la suppression de point est exécutée et l'écran standard réapparaît. Dans le cas d'une suppression de point relative, l'ensemble des données de conguration après le point supprimé se dé- place en conservant la relation d'avant la suppression. Pour une suppression de point absolue, sélectionner et exécu- ter la fonction SUPPRESSION DE POINT ABSOLUE (code de fonction 074) sur l'écran de liste des codes. Dans ce cas, les données de conguration après le point supprimé ne se déplacent pas. Suppression de point absolue

❶ ❷ ❸ ❹ ❶ ❸ ❹ ❶ ❷ ❸ ❹ ❶ ❸ ❹ Suppression Suppression– 67 – (2) Déplacement de point (071 et 075) Cette fonction permet de déplacer le point de pénétration de l'aiguille spécié. Deux méthodes peuvent être utilisées, DEPLACEMENT DE POINT RELATIF et DEPLACEMENT DE POINT ABSO- LU selon que les données de conguration après le point déplacé seront déplacées ou ne le seront pas. La fonction de déplacement de point permet non seulement de déplacer des données de conguration créées par une saisie de couture ponctuelle, mais également des données saisies avec une autre fonc- tion telle que la fonction de couture linéaire, etc. Une couture linéaire ou similaire devient une couture ponctuelle lorsqu'un déplacement de point est exécuté.

Sélectionner la fonction de déplacement de point relatif Sélectionner et exécuter la fonction DEPLACEMENT DE POINT RELATIF (code de fonction 071) sur l'écran de liste des codes. Spécication de la plage de déplacement de point relatif.

Spéciez la plage dans laquelle le point relatif se déplace. Spéciez la plage dans laquelle le point relatif se déplace en appuyant sur le bouton DÉPLACEMENT VERS L’AVANT

ou sur le bouton DÉPLACEMENT VERS L’ARRIÈRE

pour déplacer la position de l’aiguille. Ensuite, appuyez sur le bouton ENTRÉE

Conrmer la modication de point L'écran de conrmation de modication de point indique la modication de point pouvant être exécutée sur la couture ponctuelle. Pour continuer, appuyer sur le bouton ENTREE

. Le déplacement de point est exécuté. L'écran standard réappa- raît alors.

Spécier la position de déplacement de point relatif Spécier la position de déplacement du point avec la touche DEPLACEMENT

, puis appuyer sur le bouton EN- TREE

1. Veiller à ce que la distance de la modication ré-

sultant du déplacement du point ne dépasse pas la longueur maximale des points de la machine.

2. Dans certains cas, le déplacement d'un point peut

provoquer un dépassement de l'espace de couture par une partie de la conguration créée. Modier alors les données de conguration à l'aide de la fonction de modication pour ramener la conguration dans les limites de l'espace de cou- ture. Pour un déplacement de point absolu, sélectionner et exécu- ter la fonction DEPLACEMENT DE POINT ABSOLU (code de fonction 075) sur l'écran de liste des codes. Dans ce cas, les données de conguration après le point dé- placé ne se déplacent pas. Dans le cas d'un déplacement de point relatif, l'ensemble des données de conguration après le point déplacé se déplace en conservant la relation d'avant le déplacement. Déplacement de point relatif Déplacement de point absolu Déplacement Déplacement– 69 – (3) Ajout de point (076) Cette fonction permet d'ajouter un point après le point de pénétration de l'aiguille spécié. Les données de conguration après le point ajouté ne se déplacent pas. La fonction d'ajout de point permet non seu- lement un ajout à des données de conguration créées par une saisie de couture ponctuelle, mais éga- lement un ajout à des données saisies avec une autre fonction telle que la fonction de couture linéaire, etc.

Sélectionner la fonction d'ajout de point absolu Sélectionner et exécuter la fonction AJOUT DE POINT ABSO- LU (code de fonction 076) sur l'écran de liste des codes.

Spécier la position d'ajout de point absolu Spécier la position d’ajout de point avec la touche DEPLA- CEMENT

puis appuyer sur le bouton ENTREE

Ajout Position de l'aiguille

Conrmer l’ajout de point absolu L’écran de conrmation de changement de point indique que le changement de point peut être validé en couture de point. Si conrmation, appuyer sur le bouton ENTREE

pour exécuter le changement de point. L’écran standard est ensuite rétabli. A– 70 –

1. Veiller à ce que la distance de la modication

résultant de l'ajout d'un point ne dépasse pas la longueur maximale des points de la machine.

2. Dans certains cas, l'ajout d'un point peut provo-

quer un dépassement de l'espace de couture par une partie de la conguration créée. Modier alors les données de conguration à l'aide de la fonction de modication pour ramener la conguration dans les limites de l'espace de cou- ture.

Exécuter un ajout de point absolu Lorsqu'on appuie sur le bouton ENTREE

sur l'écran de conrmation d'ajout de point absolu, l'ajout de point est exécuté et l'écran standard réapparaît. (L’opération

est a󰀩- chée pour les données de couture par points.) D– 71 – (4) Suppression du point absolu (avance sans couture) (145) Cette fonction supprime les données de conguration dans une section spécique d’après le point de pénétration de l’aiguille et les modications apportées aux points d’avance sans couture. La suppression de point permet non seulement de supprimer des données de conguration créées par une saisie de couture ponctuelle, mais également d’autres données de conguration créées avec une fonction telle que la couture linéaire.

Sélection de la suppression du point absolu (avance sans couture) Lorsque la suppression du point absolu (avance sans couture) (code de fonction 145) est sélectionnée et exécutée sur l’écran de liste des codes, l’écran de gauche s’a󰀩che.

Spécication de la plage de suppression du point absolu Déplacer la position de l’aiguille pour spécier la section des points à supprimer en appuyant sur le bouton ENTRAINE- MENT ARRIERE

ou sur le bouton ENTRAINEMENT AVANT

, puis appuyer sur le bouton ENTREE

Exécution de la suppression du point absolu (avance sans couture) Exécution de la suppression du point absolu (avance sans couture).

sur l’écran de conrmation de suppression du point absolu (avance sans couture), la suppression du point est exécutée. Ensuite, l’écran revient à l’écran standard. Les données de conguration ultérieures au ou aux points supprimés ne se déplacent pas, mais les données de congu- ration avant et après le ou les points supprimés sont reliées par l’avance sans couture.– 72 – 5-2. Modication de vertex (1) Suppression de vertex (072 et 077) Cette fonction permet de supprimer le vertex spécié des données de conguration. Deux méthodes peuvent être utilisées, SUPPRESSION DE VERTEX RELATIVE et SUP- PRESSION DE VERTEX ABSOLUE selon que les données de conguration après le point supprimé seront déplacées ou ne le seront pas. Cette fonction ne peut pas être exécutée lorsque le point spécié est un point de pénétration d'aiguille autre que le vertex de l'élément.

Sélectionner la fonction de suppression de vertex relative Lorsqu'on sélectionne et exécute la fonction SUPPRESSION DE VERTEX RELATIVE (code de fonction 072) sur l'écran de liste des codes, l'écran de conrmation de suppres- sion de vertex relative s'a󰀩che.

Exécuter la fonction de suppression de vertex relative Lorsqu'on appuie sur le bouton ENTREE

sur l'écran de conrmation de suppression de vertex relative, la suppres- sion de vertex relative est exécutée et l'écran standard réap- paraît. Suppression de vertex relative Dans le cas d'une suppression de vertex relative, l'ensemble des données de conguration après le point supprimé se déplace en conservant la relation d'avant la suppression. Suppression de vertex absolue Dans certains cas, la suppression d'un point peut provoquer un dépassement de l'espace de couture par une partie de la conguration créée. Modier alors les données de con- guration à l'aide de la fonction de modication pour ramener la conguration dans les limites de l'espace de couture.

Suppression Suppression Pour une suppression de vertex absolue, sélectionner et exécuter la fonction SUPPRESSION DE VERTEX ABSOLUE (code de fonction 077) sur l'écran de liste des codes. Dans ce cas, les données de conguration après le point supprimé ne se déplacent pas.– 73 –

Sélectionner la fonction de déplacement de vertex relatif Sélectionner et exécuter la fonction DEPLACEMENT DE VER- TEX RELATIF (code de fonction 073) sur l'écran de liste des codes.

Spécier la position de déplacement de vertex relatif Spécier la position de déplacement du vertex à l'aide de la touche DEPLACEMENT

sur l'écran de saisie de position de déplacement de vertex relatif, puis appuyer sur le bouton ENTREE

. L'écran de conrmation de sup- pression d'instruction de commande de la machine s'a󰀩che alors. Cette fonction permet de déplacer le point de pénétration de l'aiguille spécié. Deux méthodes peuvent être utilisées, DEPLACEMENT DE VERTEX RELATIF et DEPLACEMENT DE VERTEX AB- SOLU selon que les données de conguration après le point déplacé seront déplacées ou ne le seront pas. Lorsque le point spécié est le dernier point de pénétration de l'aiguille de l'élément ou un point de pénétration d'aiguille autre que vertex, l'exécution n'est pas possible. Cas d'un déplacement relatif du vertex

Cette fonction ne peut pas être exécutée lorsque le point spécié est un point de pénétration de l'aiguille autre que le vertex. Cas d'un déplacement absolu du vertex : Cette fonction ne peut pas être exécutée lorsque le point spécié est le dernier point de pénétration d'aiguille de l'élément ou un point de pénétration d'aiguille autre que le vertex. (2) Déplacement de vertex (073 et 078)

Lors de la pression sur sur l’écran de conrma- tion de suppression de la commande du contrôle de la machine, les informations de commande du contrôle de la machine enregistrées pour les points d’insertion de l'aiguille sont e󰀨acées. Les informations sur la sortie externe de coupe du l, le réglage de la tension du l, l’arrêt de la machine à coudre, le retard de la vitesse de couture, la 2e ori- gine, la pause et la rotation de la machine à coudre sont e󰀨acées. B– 74 – Dans le cas d'un déplacement de vertex relatif, l'ensemble des données de conguration après le point déplacé se déplace en conservant la relation d'avant le déplacement.

Dans certains cas, le déplacement d'un point peut provoquer un dépassement de l'espace de couture par une partie de la conguration créée. Modier alors les données de conguration à l'aide de la fonction de modication pour ramener la conguration dans les limites de l'espace de couture. Pour un déplacement de vertex absolu, sélectionner et exécu- ter la fonction DEPLACEMENT DE VERTEX ABSOLU (code de fonction 078) . Dans le cas d'un déplacement de vertex absolu, les données de conguration après le point déplacé ne se déplacent pas.

Exécuter le déplacement de vertex Lorsqu'on appuie sur le bouton ENTREE

sur l'écran de conrmation de suppression d'instruction de commande de la machine, le déplacement de vertex est exécuté et l'écran standard réapparaît. Déplacement Déplacement de vertex relatif Déplacement de vertex absolu Déplacement– 75 – 5-3. Suppression d'élément (063) Cette fonction permet de supprimer un élément de couture et une instruction de la machine en termes d'élément. Après la suppression, tous les éléments avancent du nombre d'éléments supprimés.

A󰀩cher l'écran d'exécution de suppression d'élément Lorsqu'on appuie sur le bouton SUPPRESSION D'ELE- MENT

sur l'écran standard ou que l'on sélectionne et exécute la fonction SUPPRESSION D'ELEMENT (code de fonction 063) sur l'écran de liste des codes, l'écran d'exécution de suppression d'élément s'a󰀩che.

Exécuter la suppression d'élément Lorsqu'on appuie sur le bouton ENTREE

sur l'écran de suppression d'élément, la suppression d'élément est exé- cutée et l'écran standard réapparaît. Lorsqu'on supprime les éléments où se trouve la position actuelle de l'aiguille, l'ensemble des données de congura- tion après les éléments supprimés avancent et la position de l'aiguille se déplace sur le point nal de la couture de l'élément situé juste avant les éléments supprimés.

Position actuelle de l'aiguille Suppression d'élément Position de l'aiguille après la suppression– 76 – 5-4. Changement de la vitesse d'avance sans couture (060) Cette fonction permet de changer la vitesse d'avance sans couture sur l'élément d'avance sans couture créé en termes d'élément.

A󰀩cher l'écran de saisie de changement de vitesse d'avance sans couture Lorsqu'on sélectionne et exécute la fonction CHANGEMENT DE VITESSE D'AVANCE SANS COUTURE (code de fonction

060) sur l'écran de liste des codes, l'écran de saisie

de changement de vitesse d'avance sans couture s'a󰀩che.

Saisir la vitesse d'avance sans couture changée. Spécier la vitesse d'avance sans couture après le change- ment à l'aide des touches du pavé numérique à

ou des touches + et -

sur l'écran de saisie de changement de vitesse sans couture. Lorsqu'on appuie sur le bouton ENTREE

l'écran de conrmation s'a󰀩che.

Exécuter le changement de vitesse d'avance sans couture Lorsqu'on appuie sur le bouton ENTREE

sur l'écran de conrmation de changement de vitesse d'avance sans cou- ture, la vitesse de l'élément change et l'écran standard réap- paraît.

B– 77 – Cette fonction permet de limiter la vitesse de l'élément créé en termes de points de pénétration de l'ai- guille. 5-5. Changement de section de vitesse de couture (061)

A󰀩cher l'écran de saisie de changement de section de vitesse de couture Appuyer sur le bouton CHANGEMENT DE SECTION DE VITESSE DE COUTURE sur l'écran standard ou sélec- tionner et exécuter la fonction CHANGEMENT DE SECTION DE VITESSE DE COUTURE (code de fonction 061) sur l'écran de liste des codes. L'écran de saisie de change- ment de section de vitesse de couture s'a󰀩che.

Saisir la vitesse changée Spécier la vitesse après le changement à l'aide des touches du pavé numérique

ou des touches + et -

sur l'écran de saisie de changement de section de vitesse de couture. Lorsqu'on appuie sur le bouton EN- TREE

l'écran de saisie de plage de changement de section de vitesse de couture s'a󰀩che.

Spécier la plage de la vitesse changée. Appuyer sur le bouton ENTRAINEMENT ARRIERE

ou sur le bouton ENTRAINEMENT AVANT

pour tra- cer les points de pénétration de l'aiguille. Lorsqu'on appuie sur le bouton ENTREE

, la vitesse ponctuelle de la plage spéciée comme objet change et l'écran standard réapparaît.

B– 78 – 5-6. Changement de pas de couture (062) Cette fonction permet de changer le pas de couture entre les éléments spéciés sur l'élément créé. Si le pas de point pour l’ensemble de la conguration est modié, le changement total de pas (code de fonction 140) doit être utilisé.

A󰀩cher l'écran de saisie de changement de pas de cou- ture Lorsqu'on sélectionne et exécute la fonction CHANGEMENT DE PAS DE COUTURE (code de fonction 062) sur l'écran de liste des codes, l'écran de saisie de changement de pas de couture s'a󰀩che.

Saisir le pas de couture changé Spécier le pas de couture après le changement à l'aide des touches du pavé numérique à

ou des touches + et -

sur l'écran de saisie de changement de pas de couture. Lorsqu'on appuie sur le bouton ENTREE

, l'écran de saisie de plage de changement de pas de couture s'a󰀩che.

Spécier la plage de changement du pas de couture Appuyer sur le bouton ENTRAINEMENT ARRIERE

ou sur le bouton ENTRAINEMENT AVANT

pour tra- cer les points de pénétration de l'aiguille. Lorsqu'on appuie sur le bouton ENTREE

, le pas de couture de l'élément comprenant la plage spéciée comme objet change et l'écran standard réapparaît.

B– 79 – 5-7. Symétrie Une gure est créée symétriquement à la conguration créée. Cette fonction est exécutée pour la partie de la conguration sélectionnée en référence à la position actuelle de l’aiguille ou à la conguration entière. An d’exécuter cette fonction, la position actuelle de l’aiguille doit être réglée à l’avance sur la position utilisée comme référence. (1) Symétrie d'axe X (082) Une gure symétrique linéairement à la conguration de couture en sens normal par rapport à l’axe X est créée en prenant la position actuelle de l’aiguille comme référence. La conguration actuelle reste telle quelle et une nouvelle conguration à symétrie linéaire, copiée par rapport à l’axe X, est ajoutée à la conguration actuelle.

Exécution de la copie de conguration de couture en sens normal symétrique à l’axe X Lorsque la symétrie à l’axe X (code de fonction : 082) est sélectionnée et exécutée sur l’écran de la liste de codes, l’écran de conrmation de la conguration symétrique à l’axe X s’a󰀩che. Conguration actuelle Avance sans couture Avance sans couture Position actuelle de l'aiguille Axe X

A󰀩chage de l’écran de sélection de la cible Lorsque la copie de conguration de couture en sens normal

est sélectionnée sur l’écran de conrmation et que vous appuyez sur le bouton ENTRÉE

, l’écran de sé- lection de la cible s’a󰀩che.

[Copie de configuration de couture en sens normal]

L’exemple suivant montre le cas où [copie de conguration de couture en sens normal] est sélectionné. La même procédure doit être suivie dans le cas où copie de congu- ration de couture en sens inverse, déplacement de conguration de couture en sens normal ou déplacement de conguration de couture en sens inverse sont sélectionnés.– 80 –

Sélection de la cible Sur l’écran de sélection de la cible, vous pouvez sélectionner la cible à copier à l’aide du bouton DÉPLACEMENT VERS L’AVANT

et la placer dans l’état sélectionné en appuyant sur le bouton de SÉLECTIONNER

. Vous pouvez ramener la cible à l’état non sélectionné en appuyant à nouveau sur le bouton. La cible pouvant être sélectionnée est le point de pénétration de l’aiguille placé entre les éléments de saut. Pour sélectionner toutes les cibles qui peuvent l’être, appuyez sur le bouton TOUT

Une fois que vous avez déterminé la cible sélectionnée, ap- puyez sur le bouton ENTRÉE

pour a󰀩cher l’écran de conrmation.

Conrmation du réglage Lorsque vous appuyez sur le bouton ENTRÉE

sur l’écran de conrmation, la copie de la conguration de couture en sens normal symétrique à l’axe X est e󰀨ectuée. Ensuite, l’écran retourne à l’écran standard.

I– 81 – Une gure symétrique à la conguration de couture en sens inverse par rapport à l’axe X qui passe par la position actuelle de l’aiguille est créée. La conguration actuelle reste telle quelle et une nouvelle conguration symétrique, copiée par rapport à l’axe X, est ajoutée à la conguration actuelle.

[Copie de conguration de couture en sens inverse] Une gure symétrique à la conguration de couture en sens normal par rapport à l’axe X qui passe par la position actuelle de l’aiguille est créée. La conguration actuelle est e󰀨acée et un élément de saut est ajouté au début d’une nouvelle congu- ration symétrique par rapport à l’axe X.

[Déplacement de la conguration de couture en sens normal] Une gure symétrique à la conguration de couture en sens inverse par rapport à l’axe X qui passe par la position actuelle de l’aiguille est créée. La conguration actuelle est e󰀨acée et un élément de saut est ajouté au début d’une nouvelle congu- ration symétrique à l’axe X.

[Déplacement de la conguration de couture en sens inverse]

[Copie de conguration de couture en sens normal]

[Déplacement de la conguration de couture en sens inverse]

[Copie de conguration de couture en sens inverse]– 82 – Une gure symétrique linéairement à la conguration de couture en sens normal par rapport à l’axe Y qui passe par la position actuelle de l’aiguille est créée. La conguration actuelle reste telle quelle et une nouvelle conguration symétrique, copiée par rapport à l’axe Y, est ajoutée à la conguration actuelle.

Exécution de la copie de conguration de couture en sens normal symétrique à l’axe Y Lorsque la symétrie à l’axe Y (code de fonction : 083) est sélectionnée et exécutée sur l’écran de la liste de codes, l’écran de conrmation de la conguration symétrique à l’axe Y s’a󰀩che. (2) Symétrie d'axe Y (083)

[Copie de conguration de couture en sens normal]

A󰀩chage de l’écran de sélection de la cible Lorsque la copie de conguration de couture en sens normal

est sélectionnée sur l’écran de conrmation et que vous appuyez sur le bouton ENTRÉE

, l’écran de sé- lection de la cible s’a󰀩che.– 83 –

Sélection de la cible Sur l’écran de sélection de la cible, vous pouvez sélectionner la cible à copier à l’aide du bouton DÉPLACEMENT VERS L’AVANT

et la placer dans l’état sélectionné en appuyant sur le bouton de SÉLECTIONNER

. Vous pouvez ramener la cible à l’état non sélectionné en appuyant à nouveau sur le bouton. La cible pouvant être sélectionnée est le point de pénétration de l’aiguille placé entre les éléments de saut. Pour sélectionner toutes les cibles qui peuvent l’être, appuyez sur le bouton TOUT

Une fois que vous avez déterminé la cible sélectionnée, ap- puyez sur le bouton ENTRÉE

pour a󰀩cher l’écran de conrmation.

Conrmation du réglage Lorsque vous appuyez sur le bouton ENTRÉE

sur l’écran de conrmation, la copie de la conguration de couture en sens normal symétrique à l’axe Y est e󰀨ectuée. Ensuite, l’écran retourne à l’écran standard.– 84 – Une gure symétrique linéairement à la conguration de couture en sens inverse par rapport à l’axe Y qui passe par la position actuelle de l’aiguille est créée. La conguration actuelle reste telle quelle et une nouvelle conguration symétrique linéairement, copiée par rapport à l’axe Y, est ajoutée à la conguration actuelle.

[Copie de conguration de couture en sens inverse] Une gure symétrique à la conguration de couture en sens normal par rapport à l’axe Y qui passe par la position actuelle de l’aiguille est créée. La conguration actuelle est e󰀨acée et un élément de saut est ajouté au début d’une nouvelle congu- ration copiée symétriquement par rapport à l’axe Y.

[Déplacement de la conguration de couture en sens normal] Une gure symétrique à la conguration de couture en sens inverse par rapport à l’axe Y qui passe par la position actuelle de l’aiguille est créée. La conguration actuelle est e󰀨acée et un élément de saut est ajouté au début d’une nouvelle congu- ration symétrique à l’axe Y.

[Déplacement de la conguration de couture en sens inverse]

[Copie de conguration de couture en sens normal]

[Déplacement de la conguration de couture en sens inverse]

[Copie de conguration de couture en sens inverse]– 85 – En prenant la position de l’aiguille comme point de référence, une gure symétrique en points est créée. La conguration actuelle est conservée telle qu’elle, et la conguration symétrique des points est ajou- tée après.

Exécution de la copie de conguration de couture en sens normal à symétrie ponctuelle Lorsque la symétrique ponctuelle (code de fonction : 084) est sélectionnée et exécutée sur l’écran de la liste de codes, l’écran de conrmation de la conguration à symétrie ponctuelle s’a󰀩che.

(3) Symétrie ponctuelle (084)

[Copie de conguration de couture en sens normal]

A󰀩chage de l’écran de sélection de la cible Lorsque la copie de conguration de couture en sens normal

est sélectionnée sur l’écran de conrmation et que vous appuyez sur le bouton ENTRÉE

, l’écran de sé- lection de la cible s’a󰀩che.– 86 –

Sélection de la cible Sur l’écran de sélection de la cible, vous pouvez sélectionner la cible à copier à l’aide du bouton DÉPLACEMENT VERS L’AVANT

et la placer dans l’état sélectionné en appuyant sur le bouton de SÉLECTIONNER

. Vous pouvez ramener la cible à l’état non sélectionné en appuyant à nouveau sur le bouton. La cible pouvant être sélectionnée est le point de pénétration de l’aiguille placé entre les éléments de saut. Pour sélectionner toutes les cibles qui peuvent l’être, appuyez sur le bouton TOUT

Une fois que vous avez déterminé la cible sélectionnée, ap- puyez sur le bouton ENTRÉE

pour a󰀩cher l’écran de conrmation.

Conrmation du réglage Lorsque vous appuyez sur le bouton ENTRÉE

sur l’écran de conrmation, la copie de la conguration de couture en sens normal à symétrie ponctuelle est e󰀨ectuée. Ensuite, l’écran retourne à l’écran standard.– 87 – Une gure à symétrie ponctuelle est créée par rapport à la position actuelle de l’aiguille. La conguration actuelle reste telle quelle et la nouvelle conguration à symétrie ponctuelle est ajouté après la conguration actuelle.

[Copie de conguration de couture en sens inverse] Une gure à symétrie ponctuelle est créée par rapport à la position actuelle de l’aiguille. La conguration actuelle est supprimée et la nouvelle conguration à symétrie ponctuelle est ajoutée après la conguration supprimée.

[Déplacement de la conguration de couture en sens normal] Une gure à symétrie ponctuelle est créée par rapport à la position actuelle de l’aiguille. La conguration actuelle est supprimée et la nouvelle conguration à symétrie ponctuelle est ajoutée après la conguration supprimée.

[Déplacement de la conguration de couture en sens inverse]

[Copie de conguration de couture en sens normal]

[Déplacement de la conguration de couture en sens inverse]

[Copie de conguration de couture en sens inverse]– 88 – 5-8. Modication de point de forme Cette fonction permet de modier un point de forme de l'élément contenant le point actuel. (1) Ajout de point de forme (135) Cette fonction permet d'ajouter un point de forme.

Sélectionner la fonction d'ajout de point de forme Lorsqu'on sélectionne et exécute la fonction AJOUT DE POINT DE FORME (code de fonction 135) sur l'écran de liste des codes, l'écran de conrmation de déplace- ment du presseur s'a󰀩che. Lorsqu'on appuie sur le bouton ENTREE

le presseur se déplace jusqu'au premier point de forme et l'écran de saisie de point de forme s'a󰀩che.

Spécier le point de forme Spécier le point de forme de la source d'ajout à l'aide du bou- ton ENTRAINEMENT ARRIERE

ou du bouton EN- TRAINEMENT AVANT

. Le nouveau point de forme est ajouté après le point de forme spécié ici. Le point de forme saisi est a󰀩ché en rouge en

Lorsqu'on sélectionne le point de forme et que l'on appuie sur le bouton ENTREE

, l'écran de saisie de position de point de forme s'a󰀩che.

Supprimer l'instruction de commande de la machine Lorsque l'écran de conrmation de suppression d'instruction de commande de la machine s'a󰀩che, appuyer sur le bouton ENTREE

si l'instruction de commande de la machine sur l'élément peut être supprimée. L'ajout de point de forme est alors exécuté et l'écran standard réapparaît. La gure ci-dessous représente un exemple où le point de forme

ajouté après le point de forme

Spécier la position d'ajout A l'aide de la touche DEPLACEMENT

, spécier la position de destination d'ajout du point de forme avec le CURSEUR

, puis appuyer sur le bouton ENTREE

H– 90 – (2) Déplacement de point de forme (136) Cette fonction permet de déplacer un point de forme.

Sélectionner la fonction de déplacement de point de forme Sélectionner et exécuter la fonction DEPLACEMENT DE POINT DE FORME (code de fonction 136) sur l'écran de liste des codes. La procédure de déplacement de point de forme est la même que celle décrite en "5-8.(1) Ajout de point de forme (135)" p.88 . Après avoir conrmé le déplacement du presseur, sé- lectionner le point de forme à déplacer et spécier la position de destination du déplacement sur l'écran de saisie de posi- tion de la gure ci-contre. Lorsqu'on a saisi la position et conrmé la suppression d'ins- truction de commande de la machine, le déplacement du point de forme est exécuté. La gure ci-dessous représente un exemple où le point de forme

est déplacé sur le point de forme

A– 91 – (3) Suppression de point de forme (137) Cette fonction permet de supprimer un point de forme.

Sélectionner la fonction de suppression de point de forme Lorsqu'on sélectionne et exécute la fonction SUPPRESSION DE POINT DE FORME (code de fonction 137) sur l'écran de liste des codes, l'écran de conrmation de déplace- ment du presseur s'a󰀩che. Lorsqu'on appuie sur le bouton ENTREE

, le presseur se déplace et l'écran de saisie de point de forme s'a󰀩che.

Spécier le point de forme Spécier le point de forme à supprimer à l'aide du bouton ENTRAINEMENT ARRIERE

ou du bouton ENTRAI- NEMENT AVANT

Sélectionner le point de forme, puis appuyer sur le bouton ENTREE

Supprimer l'instruction de commande de la machine Lorsque l'écran de conrmation de suppression d'instruction de commande de la machine s'a󰀩che, appuyer sur le bouton ENTREE

si l'instruction de commande de la machine sur l'élément peut être supprimée.

Exécuter la suppression de point de forme Lorsqu'on appuie sur le bouton ENTREE

sur l'écran de conrmation de suppression de point de forme, la suppres- sion de point de forme est exécutée et l'écran standard réap- paraît. La gure ci-dessous représente un exemple où le point de forme

5-9. Changement total de pas (140) Cette fonction change le pas de point pour l’ensemble de la conguration créée. Si le pas de point pour une partie de la conguration est modié, le changement de pas (code de fonc- tion 062) doit être utilisé.

A󰀩chage de l’écran de changement total du pas Lorsque le changement total de pas (code de fonction 140) est sélectionné et exécuté sur l’écran de liste des codes, l’écran de changement total de pas s’a󰀩che.

Saisie d’un nouveau pas de point Saisir un pas de point avec les touches du pavé numérique ou le bouton AUGMENTER/DIMINUER. Lorsque l’on appuie sur le bouton ENTREE

, le pas de point pour l’ensemble de la conguration est modié à la valeur saisie.– 93 – 5-10. Suppression de l’élément absolu (143) Cette fonction supprime le ou les éléments de couture et la commande de contrôle mécanique élément par élément. L’avance sans couture qui relie les points de début et de n du ou des éléments supprimés est automatiquement insérée. Par conséquent, les éléments ultérieurs ne sont pas transportés vers l’avant. Pour transporter les éléments ultérieurs vers l’avant, il faut utiliser la suppression des éléments (code de fonction 063) .

A󰀩chage de l’écran de réglage de la plage de suppres- sion Lorsque la suppression du point absolu (code de fonction 143) est sélectionnée et exécutée sur l’écran de liste des codes, l’écran de spécication de la plage de suppression s’af- che.

Spécication de la plage de suppression Sélectionner la plage des élément(s)/commande(s) à sup- primer en appuyant sur le bouton AVANCE D’UN ÉLÉMENT

ou sur le bouton RECUL D’UN ÉLÉMENT

. La plage peut être spéciée élément par élément. Aucun élément qui précède l’élément actuel ne peut être spécié. Une fois la spécication de la plage de suppression terminée, appuyer sur le bouton ENTREE

. La suppression de l’élément absolu est exécutée et l’écran revient à l’écran stan- dard.– 94 – 5-11. Division d’éléments (141) Cette fonction divise un élément en deux éléments. La suppression partielle et le changement de pas partiel peuvent être réalisés en divisant l’élément. Dans cette section, la procédure de suppression de la section

depuis l’élément encerclé

est donnée en exemple.

Déplacement du point actuel sur

Déplacer le point actuel sur

au moyen de la touche EN- TRAINEMENT ARRIERE

et de la touche ENTRAINE- MENT AVANT

sur l’écran standard.

Exécution de la division d’éléments Lorsque la division d’éléments (code de fonction 141) est sélectionnée et exécutée sur l’écran de liste des codes, l’écran revient à l’écran standard. L’apparence de la conguration reste identique même après l’exécution de la division d’éléments. Toutefois, après la division d’éléments, le point actuel devient la marque

, ce qui représente la n de l’élément.– 95 –

Déplacement du point actuel sur

, déplacer le point actuel sur

au moyen de la touche ENTRAINEMENT ARRIERE

et de la touche ENTRAINEMENT AVANT

sur l’écran standard.

Exécution de la division d’éléments Comme en

, lorsque la division d’éléments (code de fonc- tion 141) est sélectionnée et exécutée sur l’écran de liste des codes, l’écran revient à l’écran standard. L’apparence de la conguration reste identique même après l’exécution de la division d’éléments. Toutefois, après la divi- sion d’éléments, le point actuel devient la marque

, ce qui représente la n de l’élément.

Exécution de la suppression de l’élément absolu Lorsque la division d’éléments (code de fonction 143) est sé- lectionnée et exécutée sur l’écran de liste des codes, l’écran de spéci- cation de la plage de suppression s’a󰀩che. Spécier la plage allant de

e et appuyer sur le bouton ENTREE

❷– 96 – 5-12. Rotation complète (138) / Rotation partielle (139) Cette fonction fait pivoter la conguration créée complètement ou une partie des points de pénétration de l’aiguille de la conguration. Utiliser la rotation complète (code de fonction 138) pour faire pivoter l’ensemble de la congu- ration ou la rotation partielle (code de fonction 139) pour faire pivoter une partie des points de pénétration de l’aiguille de la conguration. Pour la rotation partielle, les points de pénétration de l’aiguille pris en sandwich entre l’avance sans couture et l’avance sans couture suivante sont l’objet de la rota- tion. À la fois pour la rotation complète et la rotation partielle, l’objet de la rotation peut être déplacé. Après avoir déplacé l’objet de la rotation, l’objet pivote en spéciant un point inclus dans l’objet de la rotation comme source de la rotation et en spéciant une destination de rotation.

Déplacement à la position de la conguration que vous souhaitez utiliser comme cible de la rotation Dans le cas de la rotation partielle (code de fonction : 139) , déplacez le point actuel sur la position de la con- guration que vous souhaitez utiliser comme cible de la rotation à l’aide du bouton DÉPLACEMENT VERS L’AVANT

ou du bouton DÉPLACEMENT VERS L’ARRIÈRE

Toutefois, veuillez noter que le point ne peut pas être spécié sur un élément de saut. Seul le point de pénétration de l’aiguille peut être spécié. Dans le cas de la rotation complète (code de fonction 138) , vous pouvez placer le point actuel où vous le souhaitez.

Sélection de la rotation complète ou de la rotation par- tielle Lorsque la rotation complète (code de fonction 138) ou la rotation partielle (code de fonction 139) est sélectionnée et exécutée sur l’écran de liste des codes, l’écran de spécication de la position de déplacement de la congura- tion s’a󰀩che. Passer à l’étape

lorsque la rotation complète a été exécutée ou à l’étape

lorsque la rotation partielle a été exécutée.– 97 –

Spécication de la position centrale de la rotation Vous pouvez déplacer le point actuel vers la position à utiliser comme centre de la rotation à l’aide du bouton DÉPLA-

ou du bouton DÉPLACE-

Si le point actuel n’est pas déplacé, n’appuyez pas sur le bou- ton Rétablir

mais sur le bouton ENTRÉE

En cas de déplacement du point central de la rotation pour la rotation partielle, seul le point de pénétration de l’aiguille peut être spécié. Vous ne pouvez pas spécier n’importe quel point sur l’élément de saut. Lorsque vous appuyez sur le bouton ENTRÉE

, l’écran de spécification de l’angle de la rotation s’affiche.

Spécication de l’objet en rotation (dans le cas de la rota- tion partielle) sur l’écran de spécication de la position de déplacement de la conguration Uniquement pour la rotation partielle, le bouton OBJET DE ROTATION PLUS

et le bouton ENTRAINEMENT AR- RIERE

s’a󰀩chent pour permettre la spécication d’un objet de rotation. Le réglage de l’objet de la rotation est exécuté d’après la zone de couture prise en sandwich entre l’avance sans couture et l’avance sans couture suivante. L’objet de la rotation spécié s’a󰀩che en vert.

Spécication de l’objet en rotation (Dans le cas de la rota- tion complète) sur l’écran de spécication de la position de déplacement de la conguration Régler la destination du déplacement sur la position visée au moyen de la touche DEPLACEMENT

Si l’on ne souhaite pas déplacer l’objet de la rotation, passer à l’étape

sans appuyer sur la touche DEPLACEMENT.

Exécution du déplacement de la cible de la rotation Lorsque vous appuyez sur le bouton ENTRÉE

, vous pouvez prévisualiser la cible de la rotation et l’écran permet- tant de spécier la position centrale de la rotation s’a󰀩che.

Spécication de l’angle de la rotation Sur l’écran de spécication de l’angle de la rotation, dénissez l’angle de rotation

en appuyant sur le bouton de réglage de l’angle de rotation

Pour spécier l’angle de la rotation avec une valeur numé- rique, appuyez sur le bouton SAISIE DE LA VALEUR NUMÉ-

pour afficher l’écran de saisie de la valeur numérique de l’angle de rotation.

Entrez un angle de rotation à l’aide des touches numériques

sur l’écran de saisie de la valeur numérique d’angle, puis appuyez sur le bouton ENTRÉE

Conrmation de l’angle de rotation La cible de la rotation tourne selon l’angle de rotation que vous avez entré dans l’a󰀩chage de prévisualisation. Ensuite, l’écran retourne à l’écran de spécication de l’angle de rotation. Après avoir saisi un angle de rotation, appuyer sur le bouton ENTREE

Lorsque l’on appuie sur le bouton EN- TREE

la conguration pivote et l’écran revient à l’écran standard.

N– 99 – 5-13. Modication du sens de la couture (147) Ce code de fonction modie le sens de couture des points de pénétration continus de l’aiguille entourés d’éléments de saut dans une conguration de couture (Code de fonction 147) .

Déplacement vers la position de la conguration à modi-

Pour modier le sens de la couture, appuyez sur le bouton

ou sur le bouton DÉ-

sur l’écran standard pour déplacer le point actuel vers la position de la conguration que vous souhaitez modier.

Sélection du changement de sens de la couture Lorsque la fonction de changement de sens de la couture (code de fonction 147) est sélectionnée et exécutée sur l’écran de la liste de codes, l’écran de spécication de la position du changement de sens de la couture s’a󰀩che.

Spécication du sens des données de couture cible à modier Sélectionnez les données de couture cibles pour lesquelles vous souhaitez modier le sens de couture à l’aide des boutons PLUS

sur l’écran de spécication de la position du changement de sens de la couture.

• L’illustration de l’écran sur la droite indique que les données de couture cibles peuvent être sélectionnées en appuyant deux fois sur le bouton PLUS

Exécution du changement du sens de la couture Lorsque vous appuyez sur le bouton ENTRÉE

sur l’écran de spécification de la position du changement de sens de la couture, le changement du sens de la couture est exé- cuté pour les données spécifiées. Ensuite, l’écran retourne à l’écran standard. E– 100 – 5-14. Déplacement partiel (150) Le point de pénétration de l’aiguille spécié est déplacé élément par élément. L’élément de couture qui précède ou qui suit l’élément spécié peut être déplacé en même temps.

Déplacement du point actuel vers l’élément à déplacer partiellement Appuyez sur le bouton DÉPLACEMENT EN AVANT

ou sur le bouton DÉPLACEMENT EN ARRIÈRE

sur l’écran standard pour déplacer le point actuel vers la position de l’élément que vous souhaitez déplacer partiellement.

Démarrage du déplacement partiel Lorsque la fonction de déplacement partiel (code de fonction

150) est sélectionnée et exécutée sur l’écran de la

liste de codes, l’écran de spécication du déplacement partiel s’a󰀩che tout en spéciant les éléments qui incluent le point actuel comme plage cible.

Spécication de la cible du déplacement partiel sur l’écran de spécication du déplacement partiel Si vous souhaitez déplacer les éléments précédés ou suivis par l’élément cible, sélectionnez la plage de déplacement cible en appuyant sur le bouton ÉLÉMENT EN AVANT

sur le bouton ÉLÉMENT EN ARRIÈRE

La plage de déplacement partiel peut être spéciée élément par élément.

Spécication de la destination du déplacement partiel sur l’écran de spécication du déplacement partiel Alignez

sur le point actuel avec la position vers la- quelle vous souhaitez déplacer les données cibles à l’aide du bouton DÉPLACEMENT.

Exécution du déplacement partiel Lorsque vous appuyez sur le bouton ENTRÉE

, le point actuel, éléments compris, est déplacé vers la destination spécifiée du déplacement partiel. F– 102 – 5-15. Modication de l’ordre de couture (151) Pour les éléments de pénétration de l’aiguille dans une conguration de couture, l’ordre de couture peut être modié élément par élément.

Démarrage du changement de l’ordre de couture Déplacez le point actuel vers l’élément qui comprend les points de pénétration de l’aiguille. Lorsque la fonction de modication de l’ordre de couture (code de fonction 151) est sélectionnée et exécutée sur l’écran de la liste de codes, l’écran de spécication de l’ordre de couture s’a󰀩che tout en spéciant les éléments qui incluent le point actuel comme plage cible.

Dénition de l’ordre de couture Sélectionnez l’élément 3 comme premier élément de l’ordre de couture (n = 1) en appuyant sur le bouton ÉLÉMENT EN AVANT

et sur le bouton ÉLÉMENT EN ARRIÈRE

. Ensuite, conrmez la sélection en appuyant sur le bouton RÉGLAGE

Sélectionnez d’abord l’élément 1 comme ordre de couture n° 2 (n = 2). Ensuite, conrmez la sélection à l’aide du bouton RÉGLAGE

Ensuite, sélectionnez l’élément 2 comme ordre de couture n° 3 (n = 3) et conrmez la sélection. Pour annuler la sélection de l’élément conrmé, appuyez sur le bouton LIBÉRATION

Conrmation de l’ordre de couture spécié Appuyez sur le bouton ENTRÉE

pour confirmer l’ordre de couture.– 103 –

6. OPERATIONS DE CONFIGURATION DE COUTURE

6-1. Copie de conguration (086) Cette fonction permet de copier la conguration avec un maximum de 10 copies. Vous pouvez sélectionner une unité de région de couture entourée d’éléments de saut en tant que cible de la copie.

Sélectionner la fonction de copie de conguration Lorsqu’on sélectionne et exécute la fonction COPIE DE CONFIGURATION (code de fonction 086) sur l’écran de liste des codes, l’écran de saisie de position de copie de conguration s’a󰀩che.

Valider la destination de copie de la conguration Lorsqu’on appuie sur le bouton POINT PRINCIPAL

destination de copie est spéciée sur ce point.

Exécuter la copie de conguration Lorsqu’on appuie sur le bouton ENTREE

, l’écran de conrmation s’a󰀩che.

Spécier la destination de copie de la conguration Positionner la destination de copie sur le point désiré à l’aide de la touche DEPLACEMENT

Lorsqu’on appuie sur le bouton ENTREE

sur l’écran de conrmation de copie de conguration, la copie de conguration est exécutée et l’écran standard réappa- raît.

1. Les opérations des étapes

permettent d’ef- fectuer jusqu’à 10 saisies d’affilée. Le nombre de points saisi s’a󰀩che en

, on peut abandonner le point de copie saisi en appuyant sur le bouton RETOUR

avant d’appuyer sur le bouton ENTREE.

3. Cette fonction est exécutée sur l’ensemble de la

conguration en prenant la position actuelle de l’ai- guille comme référence. Une coupe du l au point nal de la couture de la conguration originale est saisie et une avance sans couture jusqu’au point de départ de la couture de la destination de copie est également saisie. La copie n’est pas possible lorsque le point actuel est un point d’entraînement sans couture avant l’exécution de la couture. F– 105 – 6-2. Déplacement de conguration (085) Cette fonction permet de déplacer parallèlement la conguration créée. On peut e󰀨ectuer facilement un positionnement en déplaçant le point actuel jusqu’à la position de destination désirée.

Se déplacer sur la position de référence Déplacer la conguration jusqu’à la position de référence où l’on désire déplacer le point actuel avec le bouton ENTRAINE- MENT AVANT ou le bouton ENTRAINEMENT ARRIERE sur l’écran standard.

Sélectionner la fonction de déplacement de conguration Lorsqu’on sélectionne et exécute la fonction DEPLACEMENT DE CONFIGURATION (code de fonction 085) sur l’écran de liste des codes, l’écran de saisie de position de dé- placement de conguration s’a󰀩che.

Spécier la destination de déplacement de la congura- tion Positionner la destination de déplacement sur le point désiré à l’aide de la TOUCHE DEPLACEMENT

Exécuter le déplacement de conguration Lorsqu’on appuie sur le bouton ENTREE

, l’écran de conrmation s’a󰀩che.

Lorsqu’on appuie sur le bouton ENTREE

sur l’écran de conrmation de déplacement de conguration, le déplacement de conrmation est exécuté et l’écran standard réapparaît.

1. Cette fonction est exécutée sur l’ensemble de la

conguration en prenant la position actuelle de l’aiguille comme référence. Les données d’avance sont couture de la partie déplacée sont saisies au début de la conguration.

2. Il n’est pas possible de sélectionner la fonction

lorsque la position actuelle est l’origine.– 106 – Cette fonction permet d’e󰀨acer toutes les données de conguration créées. 6-3. E󰀨acement de conguration (087)

Sélectionner la fonction d’e󰀨acement de conguration Lorsqu’on sélectionne et exécute la fonction EFFACEMENT DE CONFIGURATION (code de fonction 087) sur l’écran de liste des codes, l’écran de conrmation d’e󰀨acement de conguration s’a󰀩che.

Exécuter l’e󰀨acement de conguration Lorsqu’on appuie sur le bouton ENTREE

, l’e󰀨acement de conguration est exécuté et l’écran standard réapparaît. Toutes les données de conguration saisies sont e󰀨acées, l’entraînement s’e󰀨ectue et la position de l’aiguille revient à l’origine. Vous pouvez restaurer données de conguration e󰀨acées à l’aide des boutons ANNULER et RÉTABLIR . Le nombre d’éléments de données pouvant être restaurés et sauvegardés correspond à quatre congurations au maximum. A– 107 – 6-4. Lecture de conguration Cette fonction permet de lire des données de conguration. (1) Lire les données de conguration

Sélectionner la fonction de lecture de conguration. Lorsque vous appuyez sur le bouton d’EXÉCUTION DE LA CONFIGURATION sur l’écran standard, l’écran d’exécution du chier s’a󰀩che. Lorsque vous appuyez sur le bouton de LECTURE DE LA CONFIGURATION

sur l’écran d’exécution du chier, l’écran de liste des congurations s’a󰀩che. Utiliser un support d’enregistrement formaté avec IP-500.

Sélection des données de conguration à lire Les données de conguration existantes dans la machine à coudre s’a󰀩chent sur la partie

l’écran lorsque vous appuyez sur le bouton .

Si les données de conguration sont gérées à l’aide des numéros de conguration

• Si les données de conguration sont gérées à l’aide des noms de chier

(B) Lorsque vous appuyez sur le bouton de désactivation des données de conguration, le bouton est placé dans l’état sélectionné. Ensuite, l’aperçu des informations de conguration s’a󰀩che sur

S’il existe au moins cinq congurations, les boutons

. Vous pouvez modier la conguration a󰀩chée sur

en appuyant sur ces boutons. Si vous souhaitez récupérer la conguration en la saisissant avec la touche des données de conguration, appuyez sur le bouton EXTRACTION DE LA CONFIGURATION

Si les données de conguration sont gérées à l’aide des numéros de conguration

• Si les données de conguration sont gérées à l’aide des noms de chier

(A) Gérées à l’aide des numéros de configuration

(B) Gérées à l’aide des noms de fichier

Spécication du numéro de conguration (A) Si les données de conguration sont gérées à l’aide des numéros de conguration L’écran EXTRACTION pour la gestion des numéros de con- guration. Lorsque vous appuyez sur le bouton «NUMÉRO DE CONFIGU- RATION»

, l’écran de lecture des congurations s’a󰀩che. Lorsque vous appuyez sur le bouton «COMMENTAIRE»

l’écran de limitation des commentaires de la conguration s’af- che.

Lorsqu’un ou plusieurs carac- tères utilisés comme mot-clé pour l’extraction est saisi à partir du clavier

sur les écrans de limi- tation respectifs, et que le bouton ENTRÉE

est enfoncé, l’écran d’extraction pour le mot clé entré s’a󰀩che.

• Si vous souhaitez e󰀨acer les caractères que vous avez saisis sur l’écran de limitation du numéro de conguration, entrez jusqu’à ce que «0» (zéro) s’a󰀩che à l’écran. Lorsque vous appuyez sur le bouton ENTRÉE

sur l’écran d’extraction du mot-clé, le résultat de l’extraction s’af- che.

• Dans le cas où le numéro de conguration et le commentaire de la conguration sont saisis comme mot-clé pour l’extraction, tous les éléments qui correspondent au moins au numéro de conguration ou au commentaire de la conguration sont a󰀩chés. Dans l’exemple présenté à gauche, une liste des chiers dont le numéro de conguration contient les caractères « 10 » ou dont le commentaire contient les caractères «TEST» s’a󰀩che. K– 109 – (B) Si les données de conguration sont gérées à l’aide des noms de chier L’écran EXTRACTION pour la gestion des chiers de congu- ration. Lorsque vous appuyez sur le bouton «NOM DE FICHIER»

, l’écran de réduction des noms de chiers de conguration s’a󰀩che. Lorsque vous appuyez sur le bouton «COMMENTAIRE»

l’écran de limitation des commentaires de la conguration s’af- che.

Lorsqu’un ou plusieurs carac- tères utilisés comme mot-clé pour l’extraction est saisi à partir du clavier

sur les écrans de limi- tation respectifs, et que le bouton ENTRÉE

est enfoncé, l’écran d’extraction pour le mot clé entré s’a󰀩che.

• Si vous souhaitez e󰀨acer les caractères que vous avez saisis sur l’écran de limitation du numéro de conguration, entrez jusqu’à ce que « 0 » (zéro) s’a󰀩che à l’écran.

• Dans le cas où le nom du chier de conguration et le commentaire de la conguration sont saisis comme mot-clé pour l’extraction, tous les éléments qui correspondent au moins au nom du chier de conguration ou au commentaire de la conguration sont a󰀩chés. Dans l’exemple présenté à gauche, une liste des chiers dont le nom de conguration contient les caractères « 20 » ou dont le commentaire contient les caractères «TEST» s’a󰀩che. Lorsque vous appuyez sur le bouton ENTRÉE

sur l’écran d’extraction du mot-clé, le résultat de l’extraction s’af- che.– 110 – Le bouton EFFACEMENT DE LA CONFIGURATION

s’affiche dans le cas suivant : Le bouton M est sélectionné en mode de couture → 2. Le bouton de mémoire → «U138 Basculement entre l’ac- tivation et la désactivation du bouton d’EFFACEMENT DE LA CONFIGURATION» est réglée sur «activer».

Dénition de la méthode de lecture des données de con- guration Lorsque vous appuyez sur le bouton LECTURE DU SAUT

, vous pouvez sélectionner si les éléments de saut jusqu’à un élément de couture seront supprimés

au moment de la lecture des données de confi- guration. L’état actuel du paramètre « e󰀨acer » ou « ne pas e󰀨acer » est a󰀩ché sur le bouton LECTURE DU SAUT

. À chaque fois que vous appuyez sur ce bouton, l’état de réglage bascule entre «e󰀨acer» et «ne pas e󰀨acer».

Exécution de la lecture de la conguration Lorsque DONNÉES DE CONFIGURATION

est sélectionné et que vous appuyez sur le bouton ENTRÉE

sur l’écran de la liste des congurations, les données sélectionnées sont lues. Ensuite, l’écran retourne à l’écran standard.

Suppression des données de conguration Lorsque DONNÉES DE CONFIGURATION

est sélectionné et que vous appuyez sur le bouton EFFACER LA CONFIGU- RATION

sur l’écran de la liste des congurations, l’écran de conrmation de la suppression des données de congurations s’a󰀩che. Lorsque vous appuyez sur le bouton ENTRÉE

, les données de conguration actuellement sélectionnées peuvent être e󰀨acées de la mémoire. Si vous ne souhaitez pas e󰀨acer la conguration, appuyez sur le bouton ANNULER

. En- suite, l’a󰀩chage revient à l’écran de la liste des congurations.

R– 111 – Les données ci-dessous peuvent être sélectionnées. Le format des données sélectionné est a󰀩ché sur le bouton de sélection de format des données de conguration. (2) Spécier le format des données de lecture Il est possible de sélectionner le support d’enregistrement depuis lequel sont lues les données de conguration et le format des don- nées de conguration. Les supports d’enregistrement ci-dessous peuvent être sélection- nés. Le support d’enregistrement actuellement sélectionné est indiqué par un pictogramme dans la section

Structure des dossiers du support d’enregistrement Lecteur de support d’enregistrement VDATA SDATA AMS Support d’enregistrement correspondant Exemple : VD00001. VDT Données au format vectoriel Exemple : SD00001. DAT Données de style d’enregistrement pour AMS Exemple : AMS00001. M3

Support d’enregistrement Pictogramme Corps principal de machine à coudre Support d’enregistrement Format des données Support d’enregistrement correspondant Données au format vectoriel Données au format standard de couture Données de style d’enregistrement (Données correspondant aux séries AMS-B, C et D)– 112 –

Dénition de la méthode pour lire le support cible et la conguration Lorsque vous appuyez sur le bouton RÉGLAGE

sur l’écran d’exécution de la conguration, vous pouvez dénir la destination de référence des données de conguration et la méthode de lecture de la conguration.

Si la méthode de lecture de la conguration

est utilisée, la méthode de lecture de la configuration pour les données de configuration actuellement affichées peut être définie. Le bouton sélectionné s’allume . Lecture de nouvelles données : : Les données de conguration en cours de création sont e󰀨acées et les données de conguration nou- vellement spéciées sont lues. Lecture de données supplémentaires : : Les données de conguration nouvellement spéci- ées sont lues et ajoutées après la position actuelle de l’aiguille des données de conguration en cours de création. Si vous appuyez sur le bouton ENTRÉE

, le réglage sélectionné par la méthode

est appliqué. Si vous ap- puyez sur le bouton ANNULER

, l’écran se ferme sans que le réglage soit appliqué.

Spécier le format des données de conguration Lorsque vous appuyez sur le bouton RÉGLAGE

sur l’écran de la liste des congurations, vous pouvez sélectionner le type de données.

Si la destination de référence des données de conguration cas

est utilisée, le support cible depuis lequel les données de conguration doivent être lues ou sur lequel elles doivent être écrites peut être sélectionné. Le support cible sera le corps principal de la machine à coudre ou le périphérique de stockage externe actuellement connecté au port USB de la machine à coudre. F– 113 –

Pour certains supports d’enregistrement, la sélection du format des données de conguration n’est pas possible. Sélectionnez le type de conguration, les données vecto- rielles, le format standard ou les données M3 que vous sou- haitez lire à partir de

. Le bouton sélectionné s’allume . Lorsque vous appuyez sur le bouton ENTRÉE

, le réglage sélectionné est conrmé. Ensuite, l’a󰀩chage retourne à l’écran de la liste des congurations.

Sélectionner la fonction d’enregistrement de congura- tion Lorsque vous appuyez sur le bouton d’EXÉCUTION DE LA CONFIGURATION sur l’écran standard, l’écran d’exécu- tion du chier s’a󰀩che. Lorsque vous appuyez sur le bouton d’ÉCRITURE DE LA CONFIGURATION

sur l’écran d’exécution du chier, l’écran d’écriture des congurations s’a󰀩che.

Sélection des données de conguration à lire Spéciez le numéro de conguration ou le nom du chier de conguration des données que vous souhaitez écrire.

• Si les données de conguration sont gérées à l’aide des numéros

• Si les données de conguration sont gérées à l’aide des noms de chier

(B) 6-5. Enregistrement de conguration Cette fonction permet d’enregistrer les données de conguration. (1) Sélection de l’écriture des données de conguration Utiliser un support d’enregistrement formaté avec IP-500. Lorsque vous appuyez sur le bouton RÉGLAGE sur l’écran d’exécution du chier, l’écran de réglage de l’exécution du chier s’a󰀩che. La destination d’écri- ture peut être changée en basculant la destination de référence des données de conguration entre le corps principal de la machine à coudre et le support. (Voir "6-4. (2) Spécier le format des données de lecture" p.111 pour l’utilisation de l’écran de réglage du - chier.)– 114 – (A) Si les données de conguration sont gérées à l’aide des numéros de conguration

Spécication du numéro de conguration Sur l’écran d’écriture de congurations, la « conguration vide » avec le plus petit numéro de valeur parmi tous les numé- ros de congurations vides est a󰀩ché initialement quelle que soit la destination de référence pour l’écriture des données de conguration, à savoir le corps principal de la machine à coudre ou le support. Pour modier le numéro d’a󰀩chage, utilisez le clavier numé- rique

Lorsque vous appuyez sur le bouton +/-

, le numéro de conguration vide suivant ou précédant le numéro actuellement a󰀩ché s’a󰀩che.

<Dans le cas de l’écriture des données sur le corps principal de la machine à coudre> <Dans le cas de l’écriture des données sur le support>

Exécution de l’écriture des données de conguration Lorsque vous appuyez sur le bouton ENTRÉE

, les données de congurations sont écrites dans le numéro a󰀩- ché. Ensuite, l’écran retourne à l’écran standard. Si le numéro spécié a déjà été a󰀨ecté à des données de conguration existantes, l’écran de conrmation d’écrasement des données s’a󰀩che. Lorsque vous appuyez sur le bouton ENTRÉE

sur cet écran, l’écriture de la conguration est exécutée. D– 115 –

(B) Si les données de conguration sont gérées à l’aide des noms de chier

Spécication du noms de chier Sur l’écran d’écriture des congurations dans le cas de la gestion par les noms de chiers, le nom de chier xe vide est initialement a󰀩ché lorsque la destination de référence des données de conguration pour l’écriture est le corps principal de la machine à coudre. Si la destination de référence des données de conguration à écrire est le support, le nom de chier « Nouveau nom de chier » est a󰀩ché. Vous pouvez modier le nom du chier à l’aide du clavier (

à ). Pour changer la casse des caractères, utilisez

Exécution de l’écriture des données de conguration Lorsque vous appuyez sur le bouton ENTRÉE

, les données de congurations sont écrites dans le numéro a󰀩- ché. Ensuite, l’écran retourne à l’écran standard. Si le chier qui porte le nom spécié existe déjà, l’écran de conrmation de remplacement s’a󰀩che. Lorsque vous ap- puyez sur le bouton ENTRÉE

sur cet écran, l’écriture de la conguration est exécutée.

<Dans le cas de l’écriture des données sur le corps principal de la machine à coudre> <Dans le cas de l’écriture des données sur le support>– 116 –

A󰀩cher l'écran de formatage du support d'enregistrement Lorsque vous appuyez sur le bouton M sur l’écran stan- dard, l’écran de la liste d’exécution s’a󰀩che. Appuyez sur le bouton DÉFILER

sur l’écran pour sélectionner le « Format du support » dans la liste. Lorsque vous appuyez sur le bouton FORMAT

, l’écran du format de support s’a󰀩che. On peut également a󰀩cher l'écran de formatage en sélection- nant la fonction FORMATAGE (code de fonction 090) sur l'écran de liste des codes. Cette fonction permet de formater un support d'enregistrement. Le formatage e󰀨ace toutes les données. Il n'est pas possible de restaurer les données.

Démarrer le formatage du support d'enregistrement Insérer le support d'enregistrement à formater dans la fente de support d'enregistrement, fermer le couvercle et appuyer sur le bouton ENTREE

Le formatage démarre. Lorsque le formatage est terminé, l'écran de mode réapparaît.

B– 117 – La couture d'essai permet de vérier la forme de la conguration créée par lecture des données ou à l'aide de la fonction de saisie. L'écran et les paramètres disponibles pour la couture d'essai varient selon les modèles.

A󰀩cher l'écran de couture d'essai Appuyer sur le bouton PREPARATION DE COUTURE pour a󰀩cher l'écran de préparation de couture d'essai. Les dimensions d'axe X et d'axe Y s'a󰀩chent dans la section

Préparer la couture d'essai (a) Chaque fois que le bouton du pinceur de l/réduction des nids d’oiseau

est enfoncé, la fonction du pinceur de l/réduction des nids d’oiseau est modiée dans l’ordre ci-dessous : Le pinceur de l est désactivé

le pinceur de l est activé

la réduction des nids d’oiseau est activée

le pinceur de l et la réduction des nids d’oiseau sont activés . (b) Lorsqu'on appuie sur le bouton BOBINEUR DE CANETTE

, l'écran local de bobineur de canette s'a󰀩che. Lorsqu'on appuie sur la pédale, la machine se met en marche et le bobinage commence. Lorsqu'on appuie sur le bouton ARRET

, la machine s'arrête et l'écran de préparation de couture d'essai réapparaît. Avant la couture d'essai, il est nécessaire de mémoriser le réglage de la hauteur du presseur intermédiaire et celui de la tension du l. 8-1. Préparation de la couture d’essai

Le bobineur ne peut pas être sélectionné si la prépara- tion de couture d'essai n'a pas été e󰀨ectuée une fois.– 118 –

(c) Lorsque vous appuyez sur le bouton RÉGLAGE DE LA

la fenêtre contextuelle permettant de régler la valeur de référence de la tension du l s’a󰀩che. Entrez la valeur de référence que vous souhaitez dénir à l’aide du clavier numérique à et du bouton +/-

Lorsque vous appuyez sur le bouton RÉINITIALISER

, le réglage de la tension du l qui a été conr- mée juste avant d’appuyer sur le bouton de RÉGLAGE DE LA TENSION DU FIL s’a󰀩che dans le champ de saisie à l’écran. Si vous maintenez enfoncé le bouton RÉINITIALISER

, le réglage initial s’a󰀩che dans le champ de saisie à l’écran. Si vous appuyez sur le bouton ENTRÉE

, la valeur a󰀩chée dans le champ de saisie est conrmée. Ensuite, l’a󰀩chage retourne à l’écran de préparation de la couture d’essai. Te réglage actuel de la tension du l est a󰀩ché sur le bouton de RÉGLAGE DE LA TENSION DU FIL.

(d) Quando il pulsante PRESSER HEIGHT SETTING

viene premuto, lo schermo di impostazione del valore di riferimento del pressore intermedio viene visualizzato. Entrez la valeur de hauteur du presseur que vous sou- haitez dénir à l’aide du pavé numérique à et du bouton +/-

. Lorsque vous appuyez sur le bouton RÉINITIALISER

, la valeur de référence de la hauteur du presseur qui a été conr- mée juste avant d’appuyer sur le bouton de RÉGLAGE DE LA HAUTEUR DU PRESSEUR est a󰀩chée dans le champ de saisie à l’écran. Si vous maintenez enfoncé le bouton RÉINITIALISER

, le réglage initial s’a󰀩che dans le champ de saisie à l’écran. Si vous appuyez sur le bouton ENTRÉE

, la valeur a󰀩chée dans le champ de saisie est conrmée. Ensuite, l’a󰀩chage retourne à l’écran de préparation de la couture d’essai.

L– 119 – Dans le cas où il n'y a pas d'instruction de coupe du l à la n de la conguration et avant l'avance sans couture, l'écran de conrmation d'insertion de coupe du l automatique s'a󰀩che lorsqu'on appuie sur le bouton PREPARATION DE COUTURE pour permettre d'insérer une commande de coupe du l avec le bouton

ou de ne pas l'insérer avec le bouton

Lorsqu'on appuie sur l'un de ces boutons, l'écran de préparation de couture d'essai réapparaît.

Lors de la couture d'essai, les données saisies écrasent les données de conguration actuelles de la machine.

2. Si la conguration a été sélectionnée sur un

support d'enregistrement ou si une congu- ration utilisateur a été modiée en mode de couture normale, les données sont e󰀨acées.

8-2. Exécution de la couture d’essai

A󰀩cher l'écran de couture d'essai Lorsqu'on appuie sur le bouton PREPARATION DE COU- TURE

, l'écran de couture d'essai s'a󰀩che.

Exécuter la couture d'essai La couture d'essai peut être exécutée par des opérations nor- males de la machine. Les dimensions d'axe X et d'axe Y s'a󰀩chent dans la section

Procéder au paramétrage de la couture d'essai (a) A󰀩cher l'écran de saisie de la valeur de référence de hauteur de presseur intermédiaire avec le bouton SAI-

. La valeur de référence de hauteur de presseur intermédiaire peut alors être saisie de la même manière que sur l'écran de préparation de couture d'essai.– 120 – (b) La vitesse s'a󰀩che dans la section

Vous pouvez augmenter la vitesse de couture en ap- puyant sur le bouton PLUS

ou la diminuer en appuyant sur le bouton MOINS

Lorsqu'on appuie sur un point entre ces boutons sur la barre, la vitesse est directement spéciée. (c) Lorsqu'on appuie sur le bouton SAISIE DE TENSION DU FIL

, la valeur de référence de tension du l peut être saisie de la même manière que sur l'écran de préparation de couture d'essai. (d) Lorsque le bouton POSITION INITIALE DU PRESSEUR

vest enfoncé, le presseur peut être ramené à la position du début de la couture. (Voir "

. Conrmation de la forme des données de conguration" pour plus de détails.) (e)

La fonction du pinceur de l/de réduction des nids d’oi- seau peut être activée ou désactivée avec le bouton du pinceur de l (

comme suit : Le pinceur de l est activé/le pinceur de l et la réduc- tion des nids d’oiseau sont désactivés/la réduction des nids d’oiseau est activée/le pinceur de l et la réduction des nids d’oiseau sont activés.

Vérier la forme des données de conguration Chaque opération est e󰀨ectuée en inversant le sens de l’ali- mentation à l’aide des boutons EN AVANT et EN ARRIÈRE. Lorsqu’on appuie sur le bouton VERIFICATION DE FORME sur l’écran de préparation de couture d’essai, l’écran correspondant s’a󰀩che. La position actuelle est représentée par (cercle rose), la position de départ de la couture par (point bleu) et la position de n de la couture par (point rose). Vérier la forme de couture avec les boutons UN POINT EN ARRIERE

et UN POINT EN AVANT

Lorsque deux commandes ou plus ont été saisies, l’entraîne- ment ne change pas mais l’a󰀩chage de commande L

est déplacé vers l’avant ou l’arrière. Appuyer en continu sur le bouton augmente la vitesse de dé- placement.

G– 121 – Lorsque le bouton de PRESSEUR INTERMÉDIAIRE SOULE- VÉ/ABAISSÉ

est enfoncé, le presseur intermédiaire est soulevé ou abaissé. (Ce bouton n’est pas a󰀩ché lorsque l’interrupteur LOGICIEL U103 est réglé sur 0 (zéro).)

Achèvement de la vérication de forme Lorsqu’on appuie sur le bouton POSITION INITIALE DU PRESSEUR

le presse-tissu se déplace à sa posi- tion d’origine et l’écran de préparation de couture d’essai est rétabli. Lorsqu’on appuie sur le bouton ANNULATION

l’écran de préparation de couture d’essai est également réta- bli. Bouton Nom de bouton Description

(Mode en un seul point) La position de l’aiguille se déplace d’un point seul point vers l’avant ou vers l’arrière de la position actuelle.

(Mode élément) La position de l’aiguille se déplace vers l’avant de la position actuelle jusqu’à la n des éléments suivants, ou vers l’arrière jusqu’au début des éléments suivants.

(Mode saut) La position actuelle de l’aiguille se déplace vers l’avant jusqu’au début des éléments de saut avant ou vers l’arrière jusqu’à la n des éléments de saut avant.

(Mode de position début /

La position de l’aiguille se déplace vers l’avant de la position actuelle jusqu’à la n des données suivantes, ou vers l’arrière jusqu’au début des données suivantes.

(Mode d’instruction de commande mécanique) La position de l’aiguille se déplace vers l’avant ou vers l’arrière de la position actuelle jusqu’à la prochaine instruction de com- mande mécanique.

SR– 122 – Cette fonction permet de saisir un commentaire dans les données de conguration.

9. FONCTION DE PARAMETRAGE

9-1. Saisie de commentaire

A󰀩chage de l’écran de saisie de commentaire Appuyez sur le bouton d’EXÉCUTION DE LA CONFIGURA- TION pour a󰀩cher l’écran d’exécution de la congura- tion. Lorsque vous appuyez sur le bouton SAISIE DE COMMEN- TAIRE

, l’écran de saisie de com- mentaire s’a󰀩che.

Saisir le commentaire Lorsque vous appuyez sur une touche du pavé numérique

le caractère correspondant à la touche est saisi. Lorsque vous appuyez sur le bouton « < »

ou sur le bouton « > »

se déplace dans le sens de la flèche correspondante. Lorsque vous appuyez sur une touche du cla- vier numérique à cette position, le caractère correspondant à la touche est saisi. Lorsqu'on appuie sur le bouton SUPPRES- SION

le caractère à gauche du curseur est supprimé. Jusqu'à 255 caractères peuvent être saisis. Lorsqu'on appuie sur le bouton ENTREE

, le commentaire saisi est vali- dé et l'écran standard réapparaît.

Conrmation du commentaire Le commentaire que vous avez entré est a󰀩ché dans le champ

. Si les informations sont a󰀩chées à la place du commentaire, vous pouvez a󰀩cher le commentaire à la place des informations en touchant le champ

. Le bouton sélec- tionné est a󰀩ché en vidéo inversée pour indiquer qu’il est sélectionné. Lorsque la section d'a󰀩chage des informations de conguration est en mode d'a󰀩chage de commentaire

Procéder à la sélection du mode d'affichage" p.133), le commen- taire saisi dans la section d'a󰀩chage des informations de conguration

s'a󰀩che. F– 123 – Cette fonction permet de sélectionner le mode d'inversion du presse-tissu. 9-2. Sélection du mode d'inversion du presse-tissu (091)

A󰀩cher l'écran de sélection du mode d'inversion du presse-tissu Lorsqu'on sélectionne et exécute la fonction SELECTION DU MODE D'INVERSION (code de fonction 091) sur l'écran de liste des codes, l'écran de sélection du mode d'in- version s'a󰀩che.

Sélectionner le mode d'inversion Sélectionner INVERSION AUTOMATIQUE

comme mode d'inversion du presse-tissu. La couleur du bouton sélectionné change. Lorsqu'on appuie sur le bouton ENTREE

, le mode saisi est validé et l'écran standard réapparaît. Cette fonction permet de saisir la valeur de référence de tension du l.

A󰀩cher l'écran de saisie de la valeur de référence de ten- sion du l Lorsqu'on sélectionne et exécute la fonction SAISIE DE LA VALEUR DE REFERENCE DE TENSION DU FIL (code de fonction 113) sur l'écran de liste des codes, l'écran de saisie de la valeur de référence de tension du l d'a󰀩che.

Spécier la valeur de référence de tension du l Saisir directement la valeur à l'aide des touches du pavé numérique à

ou augmenter/diminuer la va- leur avec les touches

sur l'écran de saisie de la valeur de référence de tension du l, puis valider la valeur spéciée. Lorsqu'on appuie sur le bouton ENTREE Lorsque vous appuyez sur le bouton ENTRÉE

valeur spéciée est validée et l'écran standard réapparaît.

9-3. Saisie de la valeur de référence de tension du l (113) La sélection du mode d'inversion du presse-tissu n'est possible que lorsqu'une conguration n'est pas saisie. Lorsque la valeur de référence de tension du l change, la tension de toute la conguration change.

B– 124 – 9-4. Saisie de la valeur de référence de hauteur de presseur intermédiaire (115) Cette fonction permet de saisir la valeur de référence de hauteur de presseur intermédiaire.

A󰀩cher l'écran de saisie de la valeur de référence de hau- teur de presseur intermédiaire Lorsqu'on sélectionne et exécute la fonction SAISIE DE LA

VALEUR DE REFERENCE DE PRESSEUR INTERMEDIAIRE

(code de fonction 115) sur l'écran de liste des codes, l'écran de saisie de la valeur de référence de hauteur de pres- seur intermédiaire s'a󰀩che.

Spécier la valeur de référence de hauteur de presseur intermédiaire Saisir directement la valeur à l'aide des touches du pavé numérique a

ou augmenter/diminuer la valeur avec les touches + ou -

sur l'écran de saisie de la valeur de référence de hauteur de presseur intermédiaire, puis valider la valeur spéciée. Lorsqu'on appuie sur le bouton ENTREE

, la valeur spéciée est validée et l'écran standard réapparaît. Lorsque la valeur de référence de hauteur de presseur intermédiaire change, la hauteur de presseur intermé- diaire de toute la conguration change.

B– 125 – Cette fonction permet de spécier si l'opération TRACE sera exécutée à la n de la saisie.

A󰀩cher l'écran de sélection de procédure nale Lorsqu'on sélectionne et exécute la fonction SELECTION DE PROCEDURE FINALE (code de fonction 110) sur l'écran de liste des codes, l'écran de sélection de procédure nale s'a󰀩che.

Sélectionner la procédure nale Sélectionner si la saisie de la forme graphique se terminera par un retour point par point sur la position de départ de la saisie en suivant la trace des points de pénétration de l'aiguille de l'élément de couture créé

ou si elle se terminera telle quelle

. Le bouton sélectionné est a󰀩ché dans l’a󰀩chage facultatif. Lorsque vous appuyez sur le bouton ENTRÉE

, la procédure sélectionnée est validée et l'écran standard réappa- raît.

Lors de la création d'un cercle, le presseur se déplace à la n de la conguration même lorsque la procédure de trace n'est pas exécutée.– 126 – Cette fonction permet d'a󰀨ecter des fonctions aux boutons F. L'a󰀩chage initial est tel que décrit ci-dessous.

A󰀩cher l'écran d'a󰀨ectation de fonctions Lorsqu'on sélectionne et exécute la fonction AFFECTATION DE FONCTIONS (code de fonction 112) sur l'écran de liste des codes, l'écran d'a󰀨ectation de fonctions s'a󰀩che.

Sélectionner la fonction à a󰀨ecter Sélectionner le numéro de code de la fonction que l'on dé- sire a󰀨ecter au bouton F sur la liste des codes

ou appuyer sur le bouton SAISIE DE CODE

et saisir le code sur l'écran de saisie de code. Lorsqu'on appuie sur le bouton DEFILEMENT VERS LE HAUT/BAS

E, la liste des codes a󰀩chée change. Pour la procédure de sélection des codes de fonction, voir "2-

3. Sélection des fonctions" p.9

Lorsque vous appuyez sur le bouton ENTRÉE

après avoir sélectionné la fonction, l'écran d'a󰀨ectation de fonctions s'a󰀩che.

AFFECTATION DE FONCTIONS AUX BOUTONS F1 à F10 (112)

<Écran de l'a󰀩chage initial>

Sélectionner le bouton auquel on désire a󰀨ecter une fonction Appuyer sur le bouton F à

auquel on désire a󰀨ecter une fonc- tion. L'écran de liste des codes s'af- che. Le numéro du bouton F sélectionné s'a󰀩che sur la section

Lorsque vous appuyez sur le bouton DÉFILER

sont a󰀩chés pour permettre l’a󰀨ectation de fonctions. Lorsque vous appuyez sur le bouton DÉFILER

, l’a󰀩chage des boutons F retourne aux boutons F

A󰀩chage de la fonction a󰀨ectée Le code de la fonction a󰀨ectée à un bouton F s'a󰀩che dans la section

Appuyez sur l’un des boutons F à

dans l’état susmentionné pour poursuivre l’attribution de fonction au bouton F suivant. Vous pouvez a󰀩cher les boutons F à

en appuyant sur le bouton DÉFILER

. Lorsque vous appuyez sur le bouton DÉFILER

, l’a󰀩chage des boutons F retourne aux boutons F à

Lorsqu'on appuie sur le bouton ANNULATION

, l'écran standard réapparaît.

Utilisation des boutons F Un pictogramme indiquant la fonction a󰀨ectée s'a󰀩che sur les boutons F auxquels une fonction a été a󰀨ectée (bouton

, par exemple). Lorsqu'on appuie sur un tel bouton, la fonc- tion a󰀨ectée est rappelée directement.

N– 128 – Cette fonction permet de vérier le contenu des données de conguration.

A󰀩cher l'écran d'informations des valeurs de réglage Lorsqu'on sélectionne et exécute la fonction INFORMA- TIONS DES VALEURS DE REGLAGE (code de fonction 093) sur l'écran de liste des codes, l'écran d'informations des valeurs de réglage s'a󰀩che. On peut changer le contenu de l'a󰀩chage avec les boutons

Lorsqu'on appuie sur le bouton ANNULATION

, l'écran standard réapparaît.

A– 129 – Tableau du contenu de l'écran d'informations des valeurs de réglage Nº Contenu A󰀩chage

Nombre total de points

Mode d'inversion Inversion automatique Inversion manuelle

Taux d'agrandissement X

Taux d'agrandissement Y

Coordonnée X du point de référence d'agrandis- sement/réduction

Coordonnée Y du point de référence d'agrandis- sement/réduction

Activation/désactivation de trace Trace activée Trace désactivée

JOG RVL– 130 – Cette fonction permet d'a󰀩cher des informations détaillées sur la position actuelle de l'aiguille.

A󰀩cher l'écran d'a󰀩chage du contenu de la conguration Lorsque vous appuyez sur le bouton Autre

sur l’écran standard, l’écran de la liste des autres groupes. A󰀩cher les informations détaillées sur le bouton de position de l’aiguille

enfoncé, les informations détaillées sur la position de l’aiguille. On peut faire déler le contenu de l'a󰀩chage avec les boutons

Lorsqu'on appuie sur le bouton ANNULATION

, l'écran standard réapparaît.

D– 131 – Tableau du contenu de l'écran d'a󰀩chage du contenu de la conguration N° Contenu A󰀩chage

A󰀩che le type de pé- nétration de l'aiguille sur la position actuelle de l'aiguille. Début de la congura- tion Point inter- médiaire de la congu- ration Sommet Fin de l'élé- ment Fin de la congura- tion

A󰀩che le type d'élé- ment sur la position actuelle de l'aiguille. Dans le cas d'une instruction de com- mande mécanique, le type d'instruction est a󰀩ché. Avance sans couture Point Polygone Arc de cercle Cercle Spline Instruction de commande de la machine (Exemple : Tension du l)

A󰀩che les coordon- nées absolues de la position actuelle de l'aiguille.

A󰀩che les coordon- nées relatives de la position actuelle de l'aiguille.

A󰀩che le pas de couture de l'élément contenant la position actuelle de l'aiguille.

A󰀩che la vitesse de couture ou la vitesse d'avance sans cou- ture sur la position actuelle de l'aiguille. Vitesse de couture Vitesse d'avance sans couture

A󰀩che la tension du l (valeur absolue et valeur relative) sur la position actuelle de l'aiguille. Le mouvement réel de la machine devient une valeur absolue. Le signe "-" (moins) peut s'a󰀩cher selon l'ordre de saisie de la valeur de référence ou de la valeur spéciée. Toutefois, le mouvement de la machine est alors de "0".

A󰀩che la hauteur du presseur intermé- diaire sur la position actuelle de l'aiguille. Le mouvement réel de la machine devient une valeur absolue. Le signe "-" (moins) peut s'a󰀩cher selon l'ordre de saisie de la valeur de référence ou de la valeur spéciée. Toutefois, le mouvement de la machine devient "0".– 132 – Cette fonction permet de sélectionner les options d'a󰀩chage de l'écran.

A󰀩cher l'écran de paramétrage de l'a󰀩chage Lorsque vous appuyez sur le bouton RÉGLAGE sur l’écran standard, l’écran de réglage s’a󰀩che. Lorsqu'on appuie sur le bouton

, l'écran de sélection des options d'a󰀩chage correspondant s'a󰀩che. L'op- tion d'a󰀩chage actuellement sélectionnée s'a󰀩che sur chaque bouton. Lorsqu'on appuie sur le bouton ANNULATION

, l'écran standard réapparaît.

Sélectionner l'option d'activation/désactivation de l'actua- lisation de l'a󰀩chage Appuyer sur le bouton ACTIVATION/DESACTIVATION DE

sur l'écran de paramétrage de l'a󰀩chage. L'écran d'acti- vation/désactivation de l'actualisation de l'a󰀩chage s'a󰀩che. Cet écran permet d'activer l'actualisation de l'a󰀩chage lors du traçage

. Le bouton sélectionné est a󰀩ché dans l’a󰀩chage facultatif. Lorsque vous appuyez sur le bouton ENTRÉE

l'écran de paramétrage de l'a󰀩chage réapparaît et le paramé- trage est validé.

Procéder à la sélection du mode d'a󰀩chage Appuyer sur le bouton SELECTION DU MODE D'AFFICHAGE

sur l'écran de paramétrage de l'af- chage. On peut placer la section d'a󰀩chage des informations de la conguration en mode d'a󰀩chage des INFORMATIONS

ou en mode d'a󰀩chage des COMMENTAIRE

. Le bouton sélectionné est a󰀩ché dans l’a󰀩chage facultatif. Lorsque vous appuyez sur le bouton ENTRÉE

l'écran de paramétrage de l'a󰀩chage réapparaît et le paramé- trage est validé. A󰀩chage des informations A󰀩chage des commentaires

Réglage de l’a󰀩chage de la barre d’agrandissement / ré- duction Appuyez sur le bouton ACTIVER / DÉSACTIVER de la fonc- tion d’agrandissement / réduction

sur l’écran de réglage de l’a󰀩chage. L’écran activer / désacti- ver l’agrandissement / réduction s’a󰀩che. Ce réglage permet d’activer

l’a󰀩chage de la barre d’agrandissement / réduction attri- buée dans la zone d’a󰀩chage des congurations. Lorsque vous appuyez sur le bouton ENTRÉE

à la n de la procédure, l’écran de réglage de l’a󰀩chage réapparaît et les données de réglage saisies dans la procédure susmentionnée sont appliquées.

1. Les caractères ne pouvant pas être saisis avec

la machine s'a󰀩chent comme un * (astérisque).

2. Le nombre de caractères pouvant être a󰀩chés

est limité par le côté droit de l'écran. Au delà de cette limite, les caractères saisis ne sont pas a󰀩chés. Lorsque l'option 100 % est sélectionnée, l'agrandisse- ment/réduction est tel que toute la zone pouvant être cousue est visible sur l'a󰀩chage de conguration.

Procéder à la sélection de la couleur d'a󰀩chage Appuyer sur le bouton SELECTION DE LA COULEUR D'AFFI- CHAGE

sur l'écran de paramétrage de l'a󰀩chage. L'écran de sélection de couleur d'a󰀩chage s'a󰀩che. L'a󰀩chage des couleurs de la conguration peut être sélec- tionné de telle façon que seul le point actuel soit a󰀩ché en couleur

, qu'une ligne avec une valeur de tension

soit a󰀩chée en couleur ou qu'une ligne avec une valeur de réglage de hauteur du presseur intermédiaire

soit a󰀩chée en couleur. Le bouton sélectionné est a󰀩ché dans l’a󰀩chage facultatif. Lorsque vous appuyez sur le bouton ENTRÉE

, l'écran de paramétrage de l'a󰀩- chage réapparaît et le paramétrage est validé.

Couleur d'a󰀩chage en fonction du point actuel Couleur d'a󰀩chage de la ligne en fonction de la valeur de tension et de la hauteur du presseur intermédiaire Type de point Couleur d'a󰀩chage Point actuel : Rouge 3 points dans la direction de départ de la couture : Jaune 3 points dans la direction de n de la couture : Jaune-vert Autres : Gris Couleur d'a󰀩chage Valeur de tension du l Hauteur de presseur intermédiaire 0 à 20 0 à 7 21 à 40 8 à 14 41 à 60 16 à 21 61 à 80 22 à 28 81 à 100 29 à 35 101 à 120 36 à 42 121 à 140 43 à 49 141 à 160 50 à 56 161 à 180 57 à 63 181 à 200 64 à 70 T– 135 –

Procéder au paramétrage de l'a󰀩chage des points de pé- nétration de l'aiguille Appuyer sur le bouton PARAMETRAGE DE L'AFFI- CHAGE DES POINTS DE PENETRATION DE L'AIGUILLE

sur l'écran de paramétrage de l'a󰀩- chage. L'écran de paramétrage de l'a󰀩chage des points de pénétration de l'aiguille s'a󰀩che. Cet écran permet de spécier que tous les points de pénétra- tion de l'aiguille soient a󰀩chés

ou que les 3 points constitués par le point actuel, le point précédent et le point sui- vant ainsi que le début et la n de la conguration

soient a󰀩chés. Le bouton sélectionné est a󰀩ché dans l’a󰀩- chage facultatif. Lorsque vous appuyez sur le bouton ENTRÉE

l'écran de paramétrage de l'a󰀩chage réapparaît et le paramé- trage est validé.

W– 136 – Cette fonction permet d'avancer et de reculer la position actuelle de l'aiguille dans un élément.

Sélectionner la fonction d'avance dans un élément Lorsqu'on sélectionne et exécute la fonction AVANCE DANS UN ELEMENT (code de fonction

130) sur l'écran de liste des codes, l'aiguille se déplace à la n de l'élément contenant la

position actuelle de l'aiguille. Si l'aiguille se trouve à la n de l'élément, elle se déplace à la n de l'élément suivant.

Sélectionner la fonction de recul dans un élément Lorsqu'on sélectionne et exécute la fonction RECUL DANS UN ELEMENT (code de fonction 131) sur l'écran de liste des codes, l'aiguille se déplace au début de l'élément contenant la position actuelle de l'aiguille. Si l'aiguille se trouve au début de l'élément, elle se déplace au début de l'élément précédent. Le déplacement entre les di󰀨érents éléments s'e󰀨ectue linéairement. S'il y a un obstacle sur le trajet, il en résulte une collision. Faire attention.

Lors de la création ou de la modication d'une conguration, on peut spécier directement la position de saisie en touchant l'écran. Les coordonnées peuvent être saisies directement sur l'écran de saisie des coordonnées et les points de pénétration de l'aiguille/points de forme peuvent être saisis directement sur l'écran de saisie des points de pénétration de l'aiguille/points de forme. 16-1. Saisie directe des coordonnées Les coordonnées peuvent être saisies directement en touchant l'écran.

A󰀩cher l'écran de saisie des coordonnées Lorsqu'on appuie sur le bouton SAISIE DES COORDONNEES

sur l'écran pour spécier une position sur l'écran de conguration de couture, sur l'écran de déplacement de point ou sur l'écran l'ajout de point, l'écran de saisie des coordon- nées s'a󰀩che.

Saisir les coordonnées Lorsqu'on appuie dans la SECTION D'AFFICHAGE DE LA CONFIGURATION

sur l'écran de saisie des coordonnées, la position sur laquelle on appuie est sélectionnée. Le CUR- SEUR CROIX

sur l'écran de saisie des coordonnées, la position sur laquelle on appuie est sélectionnée. Le CUR- SEUR CROIX

Valider les coordonnées Positionner le curseur sur la coordonnée que l'on désire déplacer, puis appuyer sur le bouton ENTREE

pour a󰀩cher l'écran de conrmation de mouvement de presseur.

Déplacer le presseur. Lorsqu'on appuie sur le bouton ENTREE

sur l'écran de conrmation de déplacement du presseur, le presseur se déplace sur la position spéciée avec le curseur croix et l'écran de saisie de position réapparaît. Le presseur se déplace linéairement. S'il rencontre un obstacle pendant son déplacement, il en résulte une collision. Faire attention. E– 139 –

A󰀩cher l'écran de saisie des points de pénétration de l'aiguille/points de forme Lorsqu'on appuie sur le bouton SAISIE DES COORDONNEES sur un écran spéciant des points de pénétration de l'aiguille/points de forme tel que l'écran standard ou l'écran de saisie des points de forme, l'écran de saisie des points de pénétration de l'aiguille/points de forme s'a󰀩che.

Saisir les coordonnées Lorsqu'on appuie dans la SECTION D'AFFICHAGE DE LA CONFIGURATION

sur l'écran de saisie des coordonnées, la position sur laquelle on appuie est sélectionnée. Le CUR- SEUR CROIX

s'a󰀩che sur la position actuellement sélectionnée.

Saisir les points de pénétration de l'aiguille/points de forme Lorsqu'on appuie sur la touche REPERAGE DU CANDIDAT SUIVANT

, le point de pénétration de l'ai- guille près du curseur croix est repéré et le candidat suivant ou précédent est sélectionné. 16-2. Saisie directe des points de pénétration de l'aiguille/points de forme Il est possible de saisir directement les points de pénétration de l'aiguille/points de forme.

Valider les points de pénétration de l'aiguille/points de forme Lorsqu'on appuie sur le bouton ENTREE

E, l'écran de conrmation de déplacement du presseur s'a󰀩che. Lorsqu'on appuie sur le bouton ENTREE

sur cet écran, le presseur se déplace sur la position spéciée par le curseur croix et l'écran de saisie de position réapparaît avec les points de pénétration de l'aiguille/points de forme sélec- tionnés. Si des points de pénétration de l'aiguille ne sont pas sélection- nés, la touche ENTREE

est inopérante. Le presseur se déplace linéairement. S'il rencontre un obstacle pendant son déplacement, il en résulte une collision. Faire attention.

A󰀩chage de l’écran de réglage Lorsque vous appuyez sur le bouton RÉGLAGE

sur l’écran standard, l’écran de réglage s’a󰀩che. 17-1. Procédure de paramétrage de l'interrupteur logiciel

Sélectionner le paramètre à modier Le bouton d’élément de données de l’interrupteur logiciel pou- vant être déni s’a󰀩che dans

, et la valeur de réglage ac- tuelle de cet interrupteur logiciel s’affiche à sa droite. Appuyer sur le bouton d’élément de données dont on souhaite modifier la valeur.

A󰀩cher l'écran de sélection de langue Lorsqu'on appuie sur le bouton SELECTION DE LANGUE

sur l'écran de la liste des paramètres de l'interrupteur logiciel, l'écran de sélection de langue s'a󰀩che. La langue actuellement sélectionnée s'a󰀩che sur le bouton de sélection de langue 17-2. Changement de la langue d'a󰀩chage

Sélectionner la langue Les boutons des langues disponibles s'a󰀩chent en

. Sélec- tionner le bouton LANGUE de la langue que l'on désire a󰀩cher. Le bouton de la langue sélectionnée est a󰀩ché en vidéo inversée pour indiquer qu’il est sélectionné. Lorsqu'on appuie sur le bouton ENTREE

après avoir sélectionné la langue, l'écran de la liste des paramètres de l'interrupteur logiciel réapparaît et la langue d'a󰀩chage change. La sélection de langue est commune avec celle du mode de couture normale. Lorsqu'on change la langue, la langue du mode de couture normale change également.

Lorsque vous appuyez à nouveau sur le bouton de la langue sélectionnée, son statut devient « non sé- lectionné ». Si vous appuyez sur le bouton ENTRÉE

alors qu’aucune langue n’est sélectionnée, l’« anglais » sera automatiquement sélectionné par défaut.– 142 –

Sélectionner le point dont on désire changer la couleur d'a󰀩chage Lorsqu'on appuie sur l'un des boutons

ou des points dont on désire changer la couleur d'a󰀩chage, la couleur de ce bouton change et la couleur du bouton de couleur actuellement sélectionné dans la section

: 3 points dans la direction de départ de la couture Couleur initiale

: Point actuel Couleur initiale

: 3 points dans la direction de n de la couture Couleur initiale

Sélectionner la couleur d'a󰀩chage Lorsqu'on on appuie sur l'un des boutons à de la couleur à a󰀩cher dans la section

ce bouton change de couleur et sa couleur devient la couleur d'a󰀩chage du point sélectionné dans la section

Lorsque vous appuyez sur le bouton ENTRÉE

l'écran de la liste des paramètres de l'interrupteur logiciel ré- apparaît et le paramétrage est validé. Lorsqu'on appuie sur le bouton EFFACER

, les cou- leurs de tous les points sont ramenées aux valeurs initiales. 17-3. Changement de la couleur d'a󰀩chage du point actuel

A󰀩cher l'écran de sélection de couleur d'a󰀩chage Lorsqu'on appuie sur le bouton SELECTION DE COULEUR

sur l'écran de la liste des paramètres de l'interrupteur logiciel, l'écran de sélection de couleur d'a󰀩chage s'a󰀩che. Il est possible de changer la couleur d'a󰀩chage du point de pénétration de l'aiguille et du point de forme actuel.

A– 143 – 17-4. Paramétrage de la méthode de sortie de couture zigzag Lors de l’écriture de données de couture sur un support d’enregistrement ou de l’exécution d’une couture d’essai, il est possible de sélectionner la méthode de sortie de couture zigzag associée à une forme. Lors de la lecture de données sur le modèle de machine à coudre ou PM-1 qui n’o󰀨rent pas la possibi- lité de coudre une couture zigzag avec la position de démarrage de couture paramétrée sur l’extrémité de la ligne de base de point, sortir les données de couture zigzag converties en données de couture de point.

A󰀩chage de l’écran de sélection de méthode de sortie de couture zigzag A󰀩chage de l’écran de sélection de méthode de sortie de couture zigzag

sur l’écran de liste d’interrupteurs LOGICIELS, l’écran correspondant s’a󰀩che.

Sélection de la méthode de sortie de couture zigzag La méthode de sortie de couture zigzag est a󰀩chée. Sé- lectionner SORTIE AVEC FORME ZIGZAG

Le bouton de sélection de la méthode de sortie est a󰀩ché en vidéo inversée pour indiquer qu’il est sélectionné. Après avoir sélectionné la méthode et appuyé sur le bouton EXECUTER

, l’écran de liste d’interrupteurs LOGI- CIELS est rétabli.

A󰀩chage de l’écran de sélection de l’a󰀩chage automa- tique de l’élément de couture Lorsqu’on appuie sur le bouton SELECTION DE L’AFFI- CHAGE AUTOMATIQUE DE L’ELEMENT DE COUTURE

sur l’écran de la liste d’interrupteurs logiciels, l’écran de sélection de l’a󰀩chage automatique de l’élément de couture s’a󰀩che.

Sélection de l’a󰀩chage automatique ou non de l’écran de réglage de l’élément de couture Sélectionner

pour activer l’a󰀩chage automatique de l’écran de réglage de l’élément de couture. Sélectionner

pour désactiver l’a󰀩chage automatique de l’écran de réglage de l’élément de couture. Le bouton sélectionné est a󰀩ché en vidéo inversée pour indiquer qu’il est sélectionné

Lorsque vous appuyez sur le bouton ENTRÉE

, l’écran de la liste des paramètres de l’interrupteur logiciel réapparaît et le paramétrage est validé. 17-5. Cette fonction sélectionne si l’écran de réglage de l’élément de couture s’a󰀩che automatiquement ou pas Il est possible de sélectionner si l’écran de réglage de l’élément de couture s’a󰀩che automatiquement ou pas quand un code de fonction est sélectionné.

<L’écran de réglage de l’élément de couture> A– 145 –

A󰀩chage de l’écran de sélection de l’a󰀩chage de conr- mation Lorsqu’on appuie sur le bouton SELECTION DE L’AFFICHAGE DE CONFIRMATION

sur l’écran de la liste d’interrupteurs logiciels, l’écran de conrmation s’a󰀩che.

Sélection de l’a󰀩chage ou non de l’écran de conrmation Sélectionner

pour activer l’a󰀩chage de l’écran de conrmation. Sélectionner

pour désactiver l’a󰀩chage de l’écran conrmation. Le bouton sélectionné est a󰀩ché en vidéo inversée pour indiquer qu’il est sélectionné

Lorsque vous appuyez sur le bouton ENTRÉE

viene premuto, lo schermo ritorna allo schermo di elenco degli interruttori di memoria e l’impostazione viene riessa. 17-6. Sélection de l’a󰀩chage de l’écran de conrmation Cette fonction permet de sélectionner si l’écran de conrmation s’a󰀩che ou pas lorsque le code de fonction est exécuté.

A󰀩cher l'écran de sélection des codes à a󰀩cher sur la liste des codes Lorsque vous appuyez sur le bouton de RÉGLAGE AFFICHER

sur l’écran de mode en mode de saisie du corps principal, l’écran de sélection d’a󰀩chage de la liste des codes s’a󰀩che. Les codes de fonction à a󰀩cher sur l'écran de liste des codes peuvent être sélectionnés.

Sélectionner les codes de fonction à a󰀩cher Les boutons de code de fonction apparaissent dans la section

de l'écran de sélection des codes à a󰀩cher. À chaque pression sur le bouton CODE DE FONCTION, le réglage bascule entre l’a󰀩chage (a󰀩ché en vidéo inversée pour indiquer que la fonction est sélectionnée) et le masquage de la fonction sur l’écran de la liste des codes. On peut faire déler le contenu de l'a󰀩chage

avec les bou- tons DEFILEMENT

Lorsque vous appuyez sur le bouton ENTRÉE

l'écran de mode réapparaît et le paramétrage est validé.

La signication des codes de fonction est indiquée dans le tableau ci-dessous. Liste des codes de fonction Signication Saisie d’une commande de coupe du l. Saisie de la seconde origine. Saisie d’une instruction d’arrêt. Saisie du point de référence pour un agrandissement/réduction. Saisie d’une commande d’inversion de presse-tissu. Saisie de la rotation de 1 tour de la machine. Activation/désactivation du bloc-tension du l nº 3. Saisie du signet 1. Saisie du signet 2. Saisie d'une commande de temporisation. Attente de signal depuis un dispositif externe. Sortie de signal vers un dispositif externe.

Cette fonction permet de spécier la valeur de tension du l.

Saisie d’une instruction de classication de zone. 017– 148 – Liste des codes de fonction Signication Cette fonction permet de spécier la hauteur du presseur intermé- diaire. Saisie d’une commande d’arrêt de la machine. Création de données d’avance sans couture. Création de données de couture ponctuelle. Création de données de couture linéaire et courbe. Création de données de couture linéaire. Création de données de couture courbe spline. Création de données de couture en arc de cercle. Création de données de couture en cercle.

Création de données de couture zigzag linéaire. Création de données de couture zigzag spline. Création de données de couture zigzag en arc de cercle. Création de données de couture zigzag en cercle. Création de données de couture décalée linéaire. Création de données de couture décalée spline. Création de données de couture décalée en arc de cercle.– 149 – Liste des codes de fonction Signication Création de données de couture décalée en cercle.

Création de données de couture double de même sens linéaire. Création de données de couture double de même sens spline. Création de données de couture double de même sens en arc de cercle. Création de données de couture double de même sens en cercle. Création de données de couture double de sens opposé linéaire. Création de données de couture double de sens opposé spline. Création de données de couture double de sens opposé en arc de cercle. Création de données de couture double de sens opposé en cercle.

Les données de couture linéaire inversée à chevauchement sont créées. Les données de couture en courbe inversée à chevauchement sont créées. Les données de couture en arc inversée à chevauchement sont créées. Les données de couture en cercle inversée à chevauchement sont créées.

055– 150 – Liste des codes de fonction Signication

Suppression d’instruction de commande mécanique. Changement de vitesse des données d’avance sans couture créées. Changement de vitesse des données de couture créées. Changement de longueur des points des données de couture créées. Suppression des données créées dans une unité d’élément. Création de données de point d’arrêt. Création de données de couture de condensation. Création de données de couture en chevauchement.

Suppression de point de pénétration de l’aiguille avec déplacement des données qui suivent. Déplacement de point de pénétration de l’aiguille avec déplacement des données qui suivent. Suppression de vertex de ligne droite avec déplacement des don- nées qui suivent. Déplacement de vertex de ligne droite avec déplacement des don- nées qui suivent. Suppression de point de pénétration de l’aiguille sans déplacement des données qui suivent.– 151 – Liste des codes de fonction Signication Déplacement de point de pénétration de l’aiguille sans déplacement des données qui suivent. Ajout de point de pénétration de l’aiguille sans déplacement des don- nées qui suivent. Suppression de vertex de ligne droite sans déplacement des don- nées qui suivent. Déplacement de vertex de ligne droite sans déplacement des don- nées qui suivent.

Ajout de conguration symétrique par rapport à l’axe X sur la position de l’aiguille. Ajout de conguration symétrique par rapport à l’axe Y sur la position de l’aiguille. Ajout de conguration symétrique par rapport au centre sur la posi- tion de l’aiguille. Déplacement de la position de la conguration. Copie de conguration de couture. E󰀨acement des données de conguration.

Cette fonction permet de formater un support d’enregistrement. Sélection du mode d’inversion du presse-tissu. Permet de saisir la vitesse de couture. Permet de saisir la vitesse de couture.– 152 – Liste des codes de fonction Signication

Saisie de code de fonction. Activation/désactivation du traçage à la n de la saisie/exécution.

A󰀨ectation de fonctions aux boutons F.– 153 – Liste des codes de fonction Signication Saisie de la valeur de référence de tension du l.

Saisie la valeur de référence de hauteur de presseur intermédiaire.

Déplacement de l’aiguille à la n de l’élément contenant la position actuelle de l’aiguille. Si l’aiguille se trouve à la n de l’élément, elle se déplace à la n de l’élément suivant. Déplacement de l’aiguille au début de l’élément contenant la position actuelle de l’aiguille. Si l’aiguille se trouve au début de l’élément, elle se déplace au début de l’élément précédent.– 154 – Liste des codes de fonction Signication

Ajout de point de forme. Déplacement de point de forme. Suppression de point de forme. L’ensemble de la conguration est pivoté. La conguration est pivotée élément par élément. Le pas pour l’ensemble de la conguration est modié. L’élément est divisé. Des données de couture sur la couture de plusieurs lignes sont créées. Les données créées sont supprimées élément par élément. Les don- nées ultérieures ne se déplacent pas en conséquence. La commande du râtelier d’alimentation est saisie Le(s) point(s) de pénétration de l’aiguille est (sont) supprimé(s). Les données ultérieures ne se déplacent pas en conséquence. Les données antérieures et les données ultérieures sont reliées par l’avance sans couture. Ce code de fonction permet de modier le sens de la couture des données de couture en continu entourées d’éléments de saut. Ce code de fonction permet de déplacer la conguration élément par élément. Ce code de fonction permet de modier l’ordre de couture, élément par élément.– 155 –

20. TABLEAU DES PLAGES DE REGLAGE

[AMS-F] Paramètre Valeur mini Valeur maxi Valeur ini- tiale Unité d'aug- mentation/ diminution Pas de couture ordinaire 0,1 mm 12,7 mm 2,0 mm 0,1 mm Pas de couture décalée 0,1 mm 12,7 mm 2,0 mm 0,1 mm Pas de couture zigzag 0,1 mm 12,7 mm 2,0 mm 0,1 mm Pas de couture arrière 0,1 mm 12,7 mm 2,0 mm 0,1 mm Largeur de zigzag 0,1 mm 10,0 mm 3,0 mm 0,1 mm Largeur de décalage 0,1 mm 99,9 mm 1,0 mm 0,1 mm Largeur de couture double de même sens 0,1 mm 99,9 mm 10,0 mm 0,1 mm Largeur de couture double de sens opposé 0,1 mm 99,9 mm 10,0 mm 0,1 mm Vitesse d'avance sans couture 10 mm/s 500 mm/s 500 mm/s 10 mm/s Vitesse de couture 200 sti/min 2800 sti/min

Taux d'agrandissement/réduction d'axe X 1,00% 400,00% 100,00% 0,01% Taux d'agrandissement/réduction d'axe Y 1,00% 400,00% 100,00% 0,01% Nº de borne d'entrée externe 0 15 0 1 Nº de borne de sortie externe 0 15 0 1 Temporisation 0 msec 3100 msec 100 msec 100 msec Nombre de points au début de la couture (Exécution automatique de points d'arrêt, points de condensation)

Nombre de points à la n de la couture (Exécution automatique de points d'arrêt, points de condensation)

Hauteur de presseur intermédiaire 0,0 mm 7,0 mm 0,0 mm 0,1 mm Tension du l 0 200 100 1 Valeur de référence de tension du l 0 200 100 1 Valeur de référence de hauteur de presseur intermé- diaire 0,0 mm 7,0 mm 0,0 mm 0,1 mm– 156 –

21. SAUVEGARDE AUTOMATIQUE

Les données de conguration a󰀩chées sont automatiquement sauvegardées au moment où l’écran passe de l’état d’a󰀩chage des données de conguration à l’écran standard du mode de saisie du corps principal. Les données sauvegardées peuvent être utilisées pour saisir à nouveau les données lors de la pro- chaine modication du mode d’entrée en mode de saisie du corps principal.

Lorsque vous appuyez sur le bouton RÉGLAGE sur l’écran standard, l’écran de mode s’a󰀩che. Lorsque

est sélectionné sur l’écran de mode, l’écran de réglage de la sauvegarde automatique s’a󰀩che.

(1) Réglage de la sauvegarde automatique Vous pouvez activer ou désactiver la sauvegarde automatique à l’aide du pavé numérique à et du bouton +/-

000 : La sauvegarde est e󰀨ectuée uniquement en cas d’urgence. 001 à 999 : Le nom du chier utilisé au moment de la sauve- garde est "VD00×××.VDT (××× : Nombre spécifié).– 157 –

Si les données de sauvegarde sont sauvegardées, le bouton de MODIFICATION DES DONNÉES DE SAUVEGARDE s’a󰀩che lorsque vous passez en mode de saisie du corps principal. Lorsque vous appuyez sur le bouton ENTRÉE

après la sélection du bouton MODIFICA-

, l’écran standard sous le mode de saisie du corps principal s’a󰀩che. (2) Comment utiliser les données de sauvegarde

Lorsque vous appuyez sur le bouton LECTURE DE LA CONFIGURATION

l’écran de liste des congurations s’a󰀩che.

Lorsque vous appuyez sur le bouton d’EXÉCUTION DE LA CONFIGURATION

, l’écran d’exécution de la conguration s’a󰀩che.

Sélectionnez le numéro de chier (001 à 999)

que vous avez spécié pour les données de sau- vegarde ou le nom du chier (« VD00001.VDT » à « VD00999.VDT »). Lorsque vous appuyez sur le bouton ENTRÉE

, les données de sauvegarde sont lues.

E– 158 – En cas d'erreur lors d'un déplacement en mode de saisie du corps, l'écran d'erreur s'a󰀩che. Le code d’erreur est a󰀩ché sur

, le pictogramme montrant le message d’erreur sur

Appuyer sur le bouton REINITIALISATION

pour revenir au fonctionnement normal.

22. LISTE DES CODES D'ERREUR

Les codes d'erreur du mode de saisie du corps sont indiqués dans le tableau ci-dessous. Pour les erreurs qui n'y gurent pas, consulter le tableau des codes d'erreur du modèle concerné.

N° d'erreur Description des erreurs et remèdes E010 Erreur de n° de conguration La conguration spéciée n'existe pas. E011 Support d'enregistrement externe non inséré. Le support d'enregistrement externe n'est pas inséré. E012 Erreur de lecture Les données ne peuvent pas être lues depuis le support d'enregistrement externe. E013 Erreur d'écriture Les données ne peuvent pas être enregistrées sur le support d'enregistrement externe. E015 Erreur de formatage Le formatage n'est pas possible. E016 Dépassement de capacité de support d'enregistrement externe La capacité du support d'enregistrement externe est insu󰀩sante. E019 Dépassement de taille de chier Le chier est trop grand. E024 Dépassement de capacité mémoire.

• Le nombre de points pouvant être créés avec un élément dépasse la limite. Les créer par division. E029 Couvercle de fente de support d'enregistrement ouvert. E030 Aiguille sur une position incorrecte

• Lorsqu'on appuie sur le bouton REINITIALISATION, l'aiguille revient en position HAUTE. E031 Chute de pression d'air La pression d'air est tombée. B– 159 – N° d'erreur Description des erreurs et remèdes E032 Le chier ne peut pas être lu.

• Le chier ne peut pas être traité en raison d'un problème de compatibilité ou car il est détérioré. E040 Dépassement de limite de déplacement. E042 Erreur de fonctionnement L'opération ne peut pas être exécutée.

• Deux points de forme se chevauchent lors d'un agrandissement/réduction. E043 Dépassement du pas de couture maximum. E045 Données de conguration endommagées. E050 Interrupteur d'arrêt On a appuyé sur l'interrupteur de pause.

• Lorsqu'on appuie sur le bouton REINITIALISATION, la machine revient à l'origine. E431 Relevage du cadre d'entraînement en cours.

• Abaisser le cadre. E432 Commande incorrecte.

• Dans le cas d'un cercle ou d'un arc de cercle, deux points de forme n'ont pas été spéciés.

• Deux points de forme successifs se trouvent sur le même point. E433 Dépassement de la limite de nombre de points. E434 Erreur matérielle. E435 Dépassement de plage de valeurs de réglage. E437 Sélection de la fonction impossible.

• La fonction ne peut pas être sélectionnée au point actuel. E438 Erreur d'exécution (fonction de traitement d'exécution)

• La fonction ne peut pas être exécutée. E441 Les données de sauvegarde n'existent pas. E708 La mémoire de stockage des données de conguration n’est pas accessible.– 160 – Des messages s'a󰀩chent sur l'écran de message pour demander conrmation de l'exécution d'une opération en mode de saisie du corps. Sur l’écran de message, le numéro du message est a󰀩ché dans

. Pour poursuivre l’exécution, appuyez sur le bouton ENTRÉE

. Pour annuler l’exécution, appuyez sur le bouton ANNULER

Les messages du mode de saisie du corps sont indiqués dans le tableau ci-dessous.

Nº de message Description du message M501 Conrmation d'e󰀨acement L'e󰀨acement sera exécuté. OK ? M502 Conrmation de modication de point La modication de point sera exécutée. OK ?

• Lorsque la forme de l'élément n'est pas maintenue, elle est changée en point. M503 Conrmation d'écrasement L'écrasement des données sera exécuté. OK ? M504 Conrmation d'exécution L'opération sera exécutée. OK ? M505 Conrmation d'insertion de coupe du l L'opération de coupe du l sera automatiquement insérée. OK ?

• Ce numéro d'erreur s'a󰀩che lorsqu'il n'y a pas de coupe du l à la n de la couture ou avant un entraînement sans couture. M507 Conrmation de déplacement du presseur Le presseur se déplacera. OK ?

• Le presseur se déplace linéairement. S'il rencontre un obstacle pendant son déplacement, il en résulte une collision. M508 Conrmation de passage en mode de saisie Le mode de saisie sera activé. Créer de nouvelles données ? M509 Conrmation de passage en mode de couture Les données en cours de création seront e󰀨acées et le mode de couture sera activé. OK ?

• Si l'on désire mémoriser les données, appuyer sur le bouton ANNULATION pour les mémoriser. M510 Conrmation de passage sur le point zigzag standard Le point zigzag sera commuté sur le point zigzag standard. OK ? M511 Conrmation de suppression d'instruction de commande mécanique sur un point intermédiaire d'un élément L'instruction de commande mécanique d'un point intermédiaire d'un élément sera supprimée. OK ?

• Supprimer l'instruction lorsqu'une réexécution de l'élément est nécessaire.

B– 161 – Nº de message Description du message M512 Conrmation de suppression de point de forme Le point de forme sera supprimé. OK ? M513 Conrmation de suppression de point de pénétration de l'aiguille Le point de pénétration de l'aiguille sera supprimé. OK ? M514 Conrmation de suppression d'élément L'élément sera supprimé. OK ? M515 Conrmation de suppression d'instruction de commande mécanique L'instruction de commande mécanique sera supprimée. OK ? M542 Conrmation de formatage Un formatage sera exécuté. OK ? M651 Lecture du motif Lecture du motif en cours. M652 Écriture du motif Écriture du motif en cours. M653 Formatage en cours Un formatage est en cours. M999 Traitement des données
