Catalyst 200 - Recepteur LINE 6 - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Amplificateur de guitare à modélisation de 200 watts, haut-parleur de 12 pouces, 2 canaux, 6 modèles d'amplis, 6 effets intégrés.
Utilisation	Idéal pour les guitaristes en répétition, en concert ou pour un usage domestique, avec des réglages intuitifs pour un accès rapide aux sons.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer le haut-parleur et le châssis, consulter un technicien agréé pour les réparations internes.
Sécurité	Utiliser uniquement avec une alimentation appropriée, éviter l'exposition à l'humidité, ne pas ouvrir le châssis sans formation adéquate.
Informations générales	Poids : 14 kg, dimensions : 60 x 30 x 40 cm, garantie de 2 ans, compatible avec les logiciels de modélisation Line 6.

FOIRE AUX QUESTIONS - Catalyst 200 LINE 6

Quel est le problème si le Catalyst 200 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et essayez une autre prise si nécessaire.

Comment résoudre un problème de son faible ou absent ?

Vérifiez que le volume est réglé correctement sur l'appareil et sur votre instrument. Assurez-vous que le câble de connexion est en bon état et bien branché. Testez avec un autre instrument si possible.

Que faire si le Catalyst 200 produit un bruit de fond ou des interférences ?

Essayez de déplacer l'appareil loin des sources de perturbation, comme des appareils électroniques. Vérifiez également que les câbles de connexion sont de bonne qualité et bien isolés.

Comment réinitialiser le Catalyst 200 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Power' pendant environ 10 secondes jusqu'à ce que le LED clignote. Cela restaurera les paramètres d'usine.

Pourquoi les effets ne fonctionnent-ils pas sur le Catalyst 200 ?

Assurez-vous que les effets sont activés dans le menu de l'appareil. Vérifiez également que vous avez sélectionné un canal qui utilise des effets. Testez les effets individuellement pour identifier un éventuel problème.

Que faire si l'appareil surchauffe ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par d'autres objets. Évitez de l'utiliser dans un environnement trop chaud. Si le problème persiste, contactez le service après-vente.

Comment mettre à jour le firmware du Catalyst 200 ?

Visitez le site de Line 6 pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil via USB.

Le Catalyst 200 fonctionne-t-il avec des pédales d'effets externes ?

Oui, le Catalyst 200 est compatible avec des pédales d'effets externes. Branchez-les dans la boucle d'effets ou en série avec l'amplificateur selon vos préférences.

Comment ajuster les paramètres d'égalisation sur le Catalyst 200 ?

Utilisez les contrôles d'égalisation situés sur le panneau avant de l'appareil pour ajuster les fréquences basses, médiums et aiguës selon vos préférences sonores.

Que faire si le son est déformé ou grésille ?

Vérifiez le niveau de gain et réduisez-le si nécessaire. Assurez-vous que les haut-parleurs sont en bon état et qu'aucun câble n'est endommagé.

MODE D'EMPLOI Catalyst 200 LINE 6

TABLEEAU COMPARATIF DES CATALYST
Caracteristique	CATALYST 200 CATALYST 100 CATALYST	60
Puisance de l'amplificateur	200W 100W 60W
Attenuation de puissance	Pleine puissance, mi-puissance, 0.5W, Mute	Pleine puissance, mi-puissance, 0.5W, Mute	Pleine puissance, mi-puissance, 0.5W, Mute
Haut-parleurs	2x12", customisation 1x12", customisation	1x12", customisation
Nombre de canaux	2 2 2
Types d'ampli	6 6 6
Entrée instrument	1x 6.3mm 1x 6.3mm 1x 6.3mm
Egaliseur	3 bandes 3 bandes 3 bandes
Commandes	Boost, Gain, Presence, Channel Volume, Master Volume	Boost, Gain, Presence, Channel Volume, Master Volume	Boost, Gain, Presence, Channel Volume, Master Volume
Réverbération numérique	6 types 6 types 6 types
Effets numériques	6 types de Delay, Modulation et Pitch/Filter	6 types de Delay, Modulation et Pitch/Filter	6 types de Delay, Modulation et Pitch/Filter
Tap Tempo	Oui Oui Oui
Accordeur	Oui Oui Oui
Boucle d'effet	Oui Oui Oui
AUX IN	3.5mm 3.5mm 3.5mm
Sortie casque	6,3mm 6,3mm 6,3mm
Sortie directe	XLR avec découlage de masse XLR avec découlage de masse XLR avec découlage de masse
Interface audio USB	4 entres/4 sorties 4 entres/4 sorties 4 entres/4 sorties
Entrée d'ampli de puissance	6,3mm (via FX LOOP RETURN) 6,3mm (via FX LOOP RETURN) 6,3mm (via FX LOOP RETURN)
MIDI	DIN 5 broches ou USB	DIN 5 broches ou USB	USB
Logiciel	CATALYST Edit - Logiciel d'édition (PC, Mac, iOS, Android)
Poids	18,9kg	14,5kg	11,8kg
Dimensions	488 x 694 x 262mm	488 x 564 x 262mm	444 x 503 x 262mm
Accessoires (vendus séparément)	Commutateur au pied LFS2 (canal A/B, activation/coupure d'effets)
	Housse pour CATALYST 200	Housse pour CATALYST 100	Housse pour CATALYST 60

Présentation

Bienvenue au manuel de pilotage pour la série Line 6^th CATALYST™. Ce manuel déscrit les fonctions et caractéristiques des amplificateurs CATALYST. La série d' amplificateurs CATALYST propose six types d'ampli originaux Line 6, délivrant des sons allant d'un clair pétillant à une disto incandescente, permettant aux guitaristes d'imprimer leur marque au fer rouge. Avec une façade familière à 2 canaux et des commandes de style analogique, les amplificateurs CATALYST permettent de creer un son inouï en quelques secondes. Les amplificateurs CATALYST proposent également 24 effets internes, une boucle d'effets, une entree d'ampli de puissance, un réglage de puissance, une sortie XLR et une connexion USB pour des réglages approfondis ou l'enregistrement.

\section*{Caracteristiques:}

• Six types d'amplis originaux Line 6, allant d'un clair scintillant à un gain renversant avec une commande Boost tallee sur mesure.
• Six banques de 2 canaux pour un total de 12 mémoires.
• Six réverbérations de qualité exceptionnelle.
• Six effects delay sur mesure.
• Six effects de modulation.
• Six effets pitch shift et de filtré.
  L'entrée Power Amp In permet de brancher des pédales d'effets externes, des pédaliers ou des processeurs d'ampli et d'effets ( comme les Line 6 Helix®, HX Stomp™ ou POD Go®) directement à l'ampli de puissance pour une amplification parfait de vos modèles.
• Sortie directe XLR avec simulation d'enceinte pour une connexion à une console de mixage ou un enregistrer.
• Interface audio USB pour l'enregistrement et l'édition.
• FX LOOP pour insertion d'effets externes.
• Prise MIDI IN pour contrôleurs MIDI externes (CATALYST 100 et 200 uniquement. Notez cependant que tous les modèles CATALYST proposent une entree MIDI IN via USB).
  Sortie casque.

• Entrée AUX 3,5mm pour d'autres sources audio.

• Changement de canal d'ampli et pilotage d'effets avec un commutateur au pied Line 6 LFS2™ optionnel (vendu séparation).

• Protégéz votre investissement avec une housse d'ampli Line 6 sur mesure (vendue séparation).

Contenu du carton: Amplificateur CATALYST™, carte aidemémoire, cable d'alimentation IEC et manuel de pilotage.

Application 'CATALYST Edit'

L'application gratuite CATALYST Edit est disponible pour ordinateurs macOS et Windows^® ainsi que pour dispositifs mobiles iOS et Android. CATALYST Edit permet de modifier, d'archiver, de récapérez et de:gérer vos types d'amplis, complenant réglages de potentiamétres, d'effets etc.

Pour ordinateurs macOS et Windows: Rendez-vous sur line6. com/software, téléchargez l'installeur CATALYST Edit puis double-cliquez sur le fichier télécharge et suive les instructions à l'écran.

Pour dispositifs iOS: Rendez-vous sur l'Apple App Store et suive les instructions à l'écran pour l'installation.*

Pour dispositifs Android: Rendez-vous sur Google Play et suive les instructions à l'écran pour l'installation.*

*Pour les dispositifs iOS et Android dotés d'une prise USB-C, il faut un adaptateur USB-B—USB-C. Pour tous les autres dispositifs iOS compatibles, il faut un adaptateur USB-A—Lightning. Pour tous les autres dispositifs Android compatibles, il faut un adaptateur USB OTG (On-The-Go). Tous les adaptateurs sont vendus séparément. Voyez line6.com/android pour en savoir plus.

ASTUCE: Vous pouvez aussi télécharger dessons supplémentaires pour le CATALYST ou partager vos propressons sur le site custom-tone.com.

Système requis pour l'appli CATALYST Edit: Windows 7 ou 10, MacOS 10.14 ou plus récent, iOS 12.1 ou plus récent ou Android™ OS 6.0 ou plus récent.

Pour des performances USB audio optimales sur ordinateurs Windows, téléchargez et installez le pilote gratuite Line 6 CATALYST ASIO du site line6.com/software.

Face supérieure

1. Sélection de canal - Appuyez sur le bouton CH A ou CH B pour selectionner le canal à régler.

2. Vous pouvez aussi appuyer sur MANUAL pour passer en mode manuel et utiliser les potards comme sur un ampli traditionnel.

3. Effectuez les changements youlu (potentiometres, effets etc.) et sauvegardez vos reglages si vous le souhaitez. Voyez "Comment faire pour..." à la p. 8.

4. Entre GUITAR - Branchez votre guitare ici.

5. SELECTOR - Utilisez cet encodeur pourCHOISIR un type d'ampli (Amp Voicing) original Line 6.

Type d'ampli	Nom Description
Clean	CLARITY Cristallin	hème à niveau élevé
Boutique	ARISTOCRAT	ssu d'originaux mythiques, faits main
Chime	CARILLON	Son brillant classique mais plus vaste et profond
Crunch	VOLTAGE	Crunchy avec un accent Britannique
Dynamic	KINETIC	Réactivité extrête, gain moyen
Hi Gain	OBLIVION	Hi-gain moderne, avec extension des graves

1. Bouton/commands BOOST - Appuyez sur le bouton pour activer/couper la fonction Boost disponible et optimisée pour chaque type d'ampli. Utilisez la commande Boost pour régler le niveau.

2. GAIN - Déterminé le niveau de distorsion du son.

3. BASS, MID, TREBLE - Réglement l'égalisation globale du son sauvégarde. En mode Manual, ces potentiamètres fonctionnent comme sur un ampli traditionnel.

4. PRESENCE - Généralement disponible sur des amplis à lampes, ce potard accentue des fréquences spécifiques du Médium haut et de l'aigu pour accroître la "présence" du son dans le mix.
5. CH VOL - Règle le volume du canal du preset et constitue le premier moyen d'harmoniser le volume de vos différents preset.
6. Bouton/comande EFFECT - Appuyez sur le bouton pour sélectionner successivement les différents types d'effets (Delay, Modulation, Pitch/Filter). Une nouvelle pression coupe les effets. Voyez "Présentation" à la p. 3. Quand un effet est sélectionné, la commande règle le niveau de l'effet dans le signal.
7. Bouton TAP/TUNER - Tapez sur ce bouton en rythme avec la musique pour regler le tempo des effets de modulation et delay. Maintenez-le enforcé pour activer l'accordeur (Tuner). Pressez-le a nouveau pour le désactiver.
8. Bouton/comande REVERB - Une pression active la réverbération numérique interne. Voyez "Contourer/activer la réverbération" à la p. 9. Quand l'effet est activé, la commande déterminée le niveau de réverbération (et l'ampleur) de votre son.
9. MASTER - Déterminé le volume global de l'amplificateur et de la sortie casque.

Connexions du panneau arriere

1. Interrupteur - Met l'amplificateur sous/hors tension.
2. Alimentation - Branchez-y le cable d'alimentation fourni. Voyez la face arrête pour en savoir plus sur les caractéristiques électriques.
3. OUTPUT POWER - Cette commande pilote le niveau de sortie global de l'ampli. Il y a 4 possibilités: MUTE (enregistrement/casque), 1/2W (0.5W), 50% (mi-puissance) et 100% (pleine puissance).
4. USB - Branchez un ordinateur macOS ou Windows ou un dispositif iOS ou Android* pour l'edition de sons, la mise à jour, la lecture et l'enregistrement audio. Cette prise USB-B à compatibilité native propose de l'audio à 4 canaux avec résolution 24 bits et fréquence d'échantillonnage de 44.1kHz ou 48kHz.

Remarque: Voyez "Application 'CATALYST Edit" à la p. 3 pour en savoir plus sur les cables requis et l'application.

1. MIDI IN - Branchez un contrôleur MIDI externe à cette prise DIN à 5 broches pour pilotier la sélection de preset, les paramétres etc. (disponible sur les Catalyst 100/200). Voyez "Utiliser un contrôleur MIDI avec le CATALYST" à la p. 10.
2. FOOTSWITCH - Branchez le double commutateur Line 6 LFS2 ici pour commuter les canaux A/B et activer/couper les effets.

3. AUX IN - Entree audio auxiliaire pour envoyer les signaux de lecteurs MP3 ou d'autres sources audio directement (sans traitement) aux haut-parleurs de l'ampli.

4. PHONES - Connectez une paire d'écouteurs ici. Le MASTER VOLUME du panneau supérieur contrôle le niveau de votre casque. Pour une pratique silencieuse, les haut-parleurs sont coupés lorsque des écouteurs sont connectés. Lorsqu'elle est coupée, la DIRECT OUT est toujours active.

Pour préserver votre ouie, réglez toujours la commande MAS-TER au minimum avant de brancher le casque.

1. FX LOOP - Branchez-y des effets externes avec des cables d'instrument standard 6,3mm. Branchez la prise SEND à l'entrée du processeur d'effet et la prise RETURN à la sortie du processeur.
2. Sélecteur MODE - Déterminé la fonction de la prise RETURN sous FX LOOP. Avec le sélecteur à gauche, la boucle d'insertion est active (voyez plus haut). Avec le sélecteur à droite, la fonction POWER AMP IN est active et envoie le signal de la prise RETURN directement à l'ampli de puissance. Cette fonction est ideale pour des pédales et ou des processeurs d'effets.
3. GND-LIFT - Commutateur de terre pour la prise XLR DIRECT OUTPUT.
4. DIRECT OUT - Branchez un cable XLR pour envoyer le signal audio à la sono, une console de mixage ou une interface audio. Le niveau de sortie DIRECT OUT est de niveau ligne (et n'est pas affecté par la commande MASTER). Notez que le signal AUX IN n'est pas envoyé à la sortie DIRECT OUT.

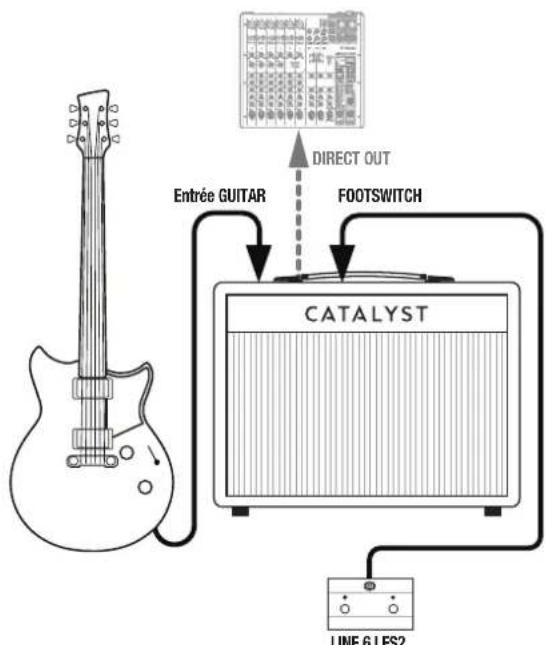

Configuration standard

Branchez un commutateur Line 6 LFS2 (vendu séparation) ou un autre commutateur (non momentané) compatible à la prise FOOTSTITCH. Un double commutateur non momentané permet de sélectionner le canal (A/B) et d'activer/couper les effets. Notez que l'effectif ménorisé au sein du presetChoisi est accessible via le commutateur au pied.

TRS, double commutateur au pied

Remarque: Vous pouze aussi brancher deux commutateurs au pied individuels à la prise FOOTSTITCH avec un cable adaptateur 6,3mm TRS en Y. Pour pouvoir utiliser des commutateurs au pied à effet momentané avec le CATALYST, faîtes les réglages avec CATALYST Edit.

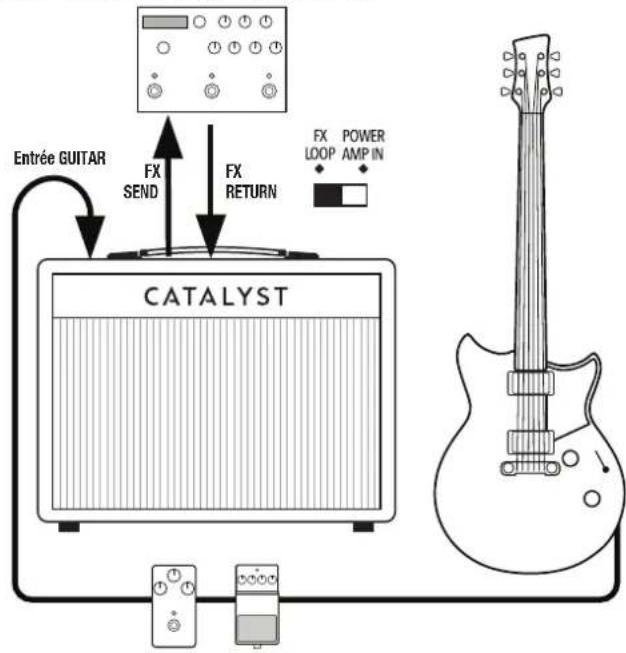

Configuration avec pédalier d'effet

Configuration typique avec des pédales devant l'ampli et un processeur d'effets inséré avec la boucle d'effet du CATALYST. Le selector MODE doit être régé sur FX LOOP.

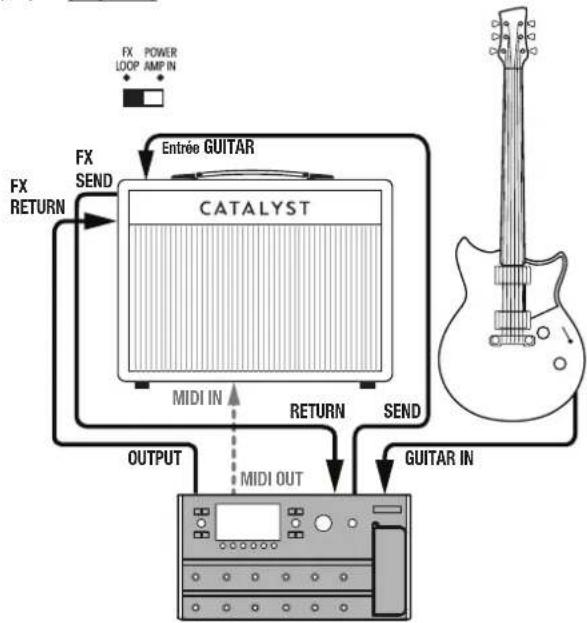

Configuration avec modéliseur

Si vous utilisez un modélisateur d'ampli/multi-effets, tel qu'un apparéil Line 6 Helix, HX Stomp ou POD Go, il est plus pratique d'utiliser la méthode à 4 cables :

• Connectez votre guitare à la prise GUITAR IN du modeliséur.
• Connectez le SEND du modeleur à l'entrée GUITAR IN du CATALYST.
• Connectez le SEND du CATALYST au RETURN du modeleur.
• Connectez la SORTIE du modeleur au RETOUR du CATALYSEUR.
• Reglez le commutateur MODE du CATALYST sur FX LOOP.
• En option, connectez la sortie MIDI OUT du modélisateur à l'entrée MIDI IN du CATALYST pour le contrôle des paramétres (voyez page 10).

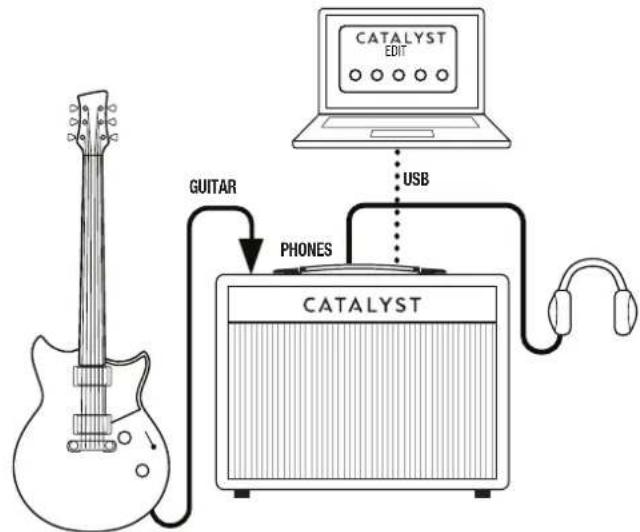

Configuration avec ordinateur

Branchez votre ordinateur (ou dispositif mobile) à la prise USB du CATALYST afin d'utiliser l'appli CATALYST Edit pour modifier vossons, improviser sur votre musique favorite ou enregistrer avec unlogiciel DAW. Vous pouvez aussi brancher un casque pour jouer ou vous exercer "en silence".

L'appli CATALYST Edit permet aussi de besoinir ce qui est pilote par le commutateur SW2 (EFFECT) (parametre global). Exemples:

• Coupure EFFECT (défaut)

• BOOST & EFFECT

Coupure REVERB

• BOOST & REVERB

Coupure BOOST

TAP TEMPO

• EFFECT & REVERB

Comment faire pour...

Selectionner des presets

1. Appuyez sur le bouton CH voulu (A, B ou MANUAL) à tout instant pour returner à ce canal d'ampli.
2. Toumez la commande SELECTOR pour faire defiler les types d'ampli.

Sauvegarder un son

1. ÀpRES avoir modifié un son, maintenez le bouton CH A ou B pour sauvegarder vos nouveaux réglages.
2. Notez qu'après une pression d'environ 2 secondes sur le bouton, les diodes en façade clignotent puis cesser de clignoter lorsque la sauvegarde est terminée.

Changer de banque

Les amplis CATALYST ont 6 banques de presetes de canal accessibles en façade. Chaque banque contient une mémoire pour le canal A et pour le canal B.

1. Maintenez le bouton MANUAL enfoncé et utilisez le SELECTOR pour désir une des 6 banques.
2. Vous ne pouvez sauvegarder les réglages de canal qu'au sein de la banque sélectionnée.
3. Vous pouvez aussi utiliser l'application CATALYST Edit pour sauegarder vos réglages dans l'une des 12 mémoires.

Contourer/activer les effets

1. Appuyez sur le bouton EFFECT pour activer les effets. Voyez l'objet 4 pour changer de type d'effet -Delay, Modulation et Pitch/Filter.
2. Le type d'effet est indiqué par la couleur de la LED (Delay= VERT, Modulation= BLEU et Pitch/Filter= MAUVE).
3. Appuyez de nouveau sur le bouton EFFECT pour selectionner ce type d'effet.

ASTUCE: Vous pouvez modifier les paramètres des effets et régler le temps de retard, le décalage de hauteur etc. avec le logiciel CATALYST Edit.

1. Maintenez le bouton EFFECT enforcé 2 secondes pour passer en mode de sélection d'effet. L'anneau LED du SELECTOR s'attenue et vous pouvez utiliser le SELECTOR pourCHOISIR un des six effets d'un type donné. Appuyez de nouveau sur EFFECT pour utiliser cet effet.

Pour changer de type d'effet, maintenez le bouton EFFECT enforcé 2 secondes. La LED SELECTOR s'attenue. Relâchez alors le bouton et utilisez le bouton TAP pour sélectionner un des trois types d'effet (Delay, Modulation ou Pitch/Filter). Appuyez de nouveau sur le bouton EFFECT pour quitter le mode de selection. N'oubliez pas deMAINIR le bouton CH A ou CH B enforcé pour sauvegarder vos réglages dans cette mémoire.

DELAY

MODELE BASE SUR*

Simple Delay创造了Line 6

Vintage Digital创造了Line 6

Transistor Tape Echo Maestro® Echoplex EP-3

Adriatic Delay创造了Line 6

Dual Delay创造了Line 6

Dynamic “Ducking” Delay创造了Line 6

MODULATION
MODELE BASE SUR*
PlastiChorus Arion ACH-Z Chorus
Opto Trem Fender Optical Tremolo
Script Mod Phaser MXR Phase 90
Gray Flanger MXR 117 Flanger
Ubiquitous Vibe Shin-ei Uni-Vibe
Rotary Leslie 145
PITCH/FILTER
MODELE	BASE SUR*
Bass Octaver	EBS * OctaBass
Growler Synth	Création Line 6
Pitch Harmony	Création Line 6
Pitch Shift	Création Line 6
Tycoctavia Fuzz	Tycobrahe * Octavia
Synth String	Création Line 6

• Tous les noms de produits mentionnés dans ce document sont des marques commerciales de leurs détenteurs respectifs et ni Yamaha Guitar Group ni Line 6 ne sont associés ou associés avec eux. Ces marques commerciales seront exclusivement à identifier des produits dont les sons ont été étudiés par Line 6 lors du développement de ses modèles de sons. EBS est une marque déposée de EBS Holding. Fender est une marque déposée de Fender Musical Instruments Corp. Leslie est une marque déposée de Suzuki Musical Instrument Manufacturing Co. Ltd. Maestro est une marque déposée de Gibson Guitar Corp. MXR et Uni-Vibe sont des marques déposées de Dunlop Manufacturing, Inc. Tycobrahe est une marque déposée par Kurt Stier.

Contourner/activer la réverbération

1. Appuyez sur le bouton REVERB pour activer la réverbération.
2. Une nouvelle pression coupe la réverbération.
3. Maintenez le bouton REVERB enforcé 2 secondes pour passer en mode de sélection de réverbération. L'anneau LED du SELECTOR s'attenue et vous pouvez utiliser le SELECTOR pour désirir une des six réverbérations.

Appuyez de nouveau sur le bouton REVERB pour quitter le mode de seLECTION. N'oubliez pas de maintainir le bouton CH A ou B enforcé pour sauvegarder vos réglages de réverbération.

REVERB

MODELE BASESUR

Hot Spring Création Line 6

Hall Création Line 6

Chamber Création Line 6

Plate Création Line 6

Ganymede Création Line 6

Plateaux Création Line 6

Activer I'accordeur

Le CATALYST propose un accordeur simple utilisant les LED des boutons EFFECT, TAP et REVERB. Quand l'accordeur est activé, il désactive le haut-parleur ainsi que les sorties DIRECT OUT et PHONES.

1. Maintenez TAP enfoncé. Trois LED s'allument et clignotent de gauche à droite.
2. Si la note est juste, la LED TAP s'allume en BLANC tandis que les LED EFFECT et REVERB s'allument en VERT.
3. Si la note est trop BASSE, la LED EFFECT s'allume et passage progressivement du ROUGE au VERT plus vous approchez de la note juste.
4. Si la note est trop haute, la LED REVERB s'allume et passage du ROUGE au VERT plus vous approchez de la note juste.
5. Appuyez sur un autre bouton que TAP pour quitter l'accordeur.

Fonctions avancées

Noise Gate - Pour activer le noise gate, maintenez le bouton BOOST enforcé et tournez la commande BOOST.

• De 9h à 12h, le noise gate est coupé. Au-delà de la position 12h, le noise gate est activé.

Position Pre/Post des effets - Les amplificateurs CATALYST you permittent de personneliser la position de vos effets et de la réverbération: "Pre" (avant l'ampli) ou "Post" (après l'ampli).

Les effets impactant la forme du son ( comme les distorsions, pitch shifters et filtres) fonctionnent souvent比较好 en position "Pre". Les effets à base temporelle ( comme les effets de modulation, delay et réverbération) donnent généralement比较好 en position "Post".

• Àprous avoir choisi un type d'effet, maintenez le bouton EFFECT enforcé et toumez la commande EFFECT.
• A n'importe qu'elle position avant 12h, l'effet est place avant l'ampli (position "Pre"). Au-delà de la position 12h, l'effet est place après l'ampli (position "Post").
• Àprous avoir activé la réverbération, maintenez le bouton REVERB enforcé et tournez la commande REVERB.
• A n'importe qu'elle position avant 12h, la réverbération est placée avant l'ampli (position "Pre"). Au-delà de la position 12h, la réverbération est placée après l'ampli (position "Post").

Rappel des réglages d'usine

Si vous souhaitez retrouver les réglages d'usine de votre CATALYST, suivez les étapes ci-dessous.

1. Il est toute fois vivement recommandé d'effectuer une copie de secours de vossons et réglages avec la fonction "Backup/Restore" de l'application CATALYST Edit.
2. Quittez ensuite CATALYST Edit et débranche l'amplificateur de l'ordinateur.

L'opération suivante supprime toutes les modifications que vous avez apportées auxsons,aux effets etc.Vous avez bien

fait la copie de secours?

1. En façade de votre CATALYST, maintenez les boutons CH B et MANUAL enforcés tout enuttant l'amplificateur sous tension.

Mises à jour du système du CATALYST

Il est vivement recommandé d'utiliser la version la plus récente du système de l'amplificateur CATALYST. Les mises à jour sont disponibles via l'application Line 6 Updater pour ordinateurs macOS et Windows (gratuites sur le site line6.com/software).

Lors d'une mise à jour de la firmware, les prêrglages enregistrés ne sont pas effacés. Pourmettre à jour les prêrglages d'usine de CATALYST, effectuez une réinitialisation d'usine comme indiquedans la section precedente après la mise à jour.

Remarque: Suite à certaines incohérances dans la reconnaissance de la norme USB Host par les dispositifs Android, les mises à jour du système doivent se faire par le biais d'ordinateurs macOS ou Windows.

Utiliser un contrôleur MIDI avec le CATALYST

L'utilisation de contrôleurs MIDI peut ouvrir de nouvelles perspectives de pilotage des amplificateurs CATALYST et permettre un pilotage à distance, mains libres, de tous les types d'ampli et des effets ainsi que de leurs paramétres. Voyez le tableau d'équipment MIDI suivant pour découvert ce qui peut être pilote à distance.

1. Branchez un contrôleur MIDI à la prise MIDI IN de votre CATALYST 100 ou 200 (ou envoyez des données MIDI de l'ordinateur au CATALYST 60, 100 ou 200 via USB). Réglez le contrôleur MIDI pour transmettre sur le canal MIDI 1.
2. Si vous utilisez une pedale d'expression MIDI pour piloter le volume, choisissez la position du bloc "Volume" "Pre" (avant l'ampli) ou "Post" (apres I'ampli) avec le logiciel CATALYST Edit. La position ne peut pas etre reglee sur I'ampli: elle doit I'être avec le logiciel CATALYST Edit et elle est sauvegardee avec les donnees du son.

Tableau d'équipement MIDI

Message MIDI	Réglage/Plage Fonction Explication
MIDI CC 40~127 Expression			Déterminé le réglage d'expression (l'expression peut être assignée au paramètre youlu avec CATALYST Edit)
MIDI CC 50~5 Type d'ampli Sélection du type de amplify (Amp Voicing) 1~6
MIDI CC 60~63= coupé; 64~127= actif		Pédale de volume coupée/activée	Déterminé l'état de la pédale de volume
MIDI CC 70~127 Volume Pedal Level Déterminé mine la position de la pédale de volumeme
MIDI CC 130~127 Gain Correspond à la commande physique
MIDI CC 140~127 Bass Correspond à la commande physique
MIDI CC 150~127 Mid Correspond à la commande physique
MIDI CC 160~127 Treble Correspond à la commande physique
MIDI CC 170~127 Ch Vol Correspond à la commande physique
MIDI CC 180~127 Reverb Amount Correspondé à la commande physique
MIDI CC 190~2		Type d'effet	Sélectionne le type d'effet (Delay, Modulation, Pitch/Filter)
MIDI CC 210~127 Presence		Correspond à la commande physique
MIDI CC 220~63= coupé; 64~127= actif		Gate Bypass/Enable	Déterminé l'état du noise gate
MIDI CC 230~31=-96dB,32=96dB~127=0dB		Gate Threshold	Déterminé le seuil du Noise gate
MIDI CC 240=.1ms; 127=3000 ms		Gate Decay	Déterminé le temps de chute du noisie gate
MIDI CC 250~63= coupé; 64~127= actif		Boost Bypass/Enable	Déterminé l'état de la fonction BOOST (meme comportement que le bouton)
MIDI CC 260~127		Boost Level	Correspond à la commande physique
MIDI CC 280~63= coupé; 64~127= actif		Effet coupé/activé	Déterminé l'état de l'effet (comportement DIFFÉRENT du bouton)
MIDI CC 290~63= coupé; 64~127= actif		Réverbération coupée/activée	Déterminé l'état de la réverbération
MIDI CC 340~127		Intensité de l'effect	Correspond à la commande physique
MIDI CC 370~5		Type de réverbération	Sélection d'un type de réverbération 1~6
MIDI CC 410~63= Pre; 64~127= Post		Reverb Pre/Post	Position de la réverbération: avant (Pre) l'ampli ou après (Post)
MIDI CC 430~63= coupé; 64~127= actif		Expression Bypass/Enable	Déterminé l'état du bloc d'expression
MIDI CC 470~63= Pre; 64~127= Post		Volume Pedal Pre/Post Amp	Déterminé la position de la pédale de volume: avant (Pre) l'ampli ou après (Post)
MIDI CC 580~5		Modulation Type	Sélection l'effet de modulation 1~6
MIDI CC 64~127= une pression		Tap Tempo	Chaque pression simule une pression sur le bouton TAP
MIDI CC 700~14		DIRECT OUT Mic Select	Sélectionne le type de micro 1~15 (pour les sorties XLR DIRECT OUT, PHONES et USB)
Message MIDI Réglage/Plage Fonction Explication
MIDI CC 710	-2 Cabinet Select		Sélectionne le type d'enceinte 1~3 (pour les sorties XLR DIRECT OUT, PHONES et USB)
MIDI CC 74	0~63= Pre; 64~127= Post	Effect Pre/Post Amp	Déterminée la position de l'effect: avant (Pre) ou après (Post) l'ampli
MIDI CC 880	-5 Delay Type Sélectionne l'effect	delay 1~6
MIDI CC 103	0~5	Pitch/Filter Type	Sélectionne l'effect Pitch/Filter 1~6
MIDI CC 107	0~63= coupé; 64~127= actif	FX Loop Bypass/Enable	Active/coupe la boucle d'effect (indépendamment de la détéction de prise)

Selection de preset

Les messages de changement de programme MIDI (PC) permettent d'activer le mode Manual du CATALYST et de seLECTIONner un des 12 ans pour les canaux A et B.

Numéro de programme	Fonction
	0 Active le mode Manual de l'ampli
	1 Charge le son de la banque 1, canal A
	2 Charge le son de la banque 1, canal B
	3 Charge le son de la banque 2, canal A
	4 Charge le son de la banque 2, canal B
	5 Charge le son de la banque 3, canal A
	6 Charge le son de la banque 3, canal B
	7 Charge le son de la banque 4, canal A
	8 Charge le son de la banque 4, canal B
	9 Charge le son de la banque 5, canal A
	10 Charge le son de la banque 5, canal B
	11 Charge le son de la banque 6, canal A
	12 Charge le son de la banque 6, canal B

© 2022 Yamaha Guitar Group, Inc. Tous droits réservés.

Line 6, le logo Line 6, CATALYST, Helix, HX Stomp, POD Go et LFS2 sont des marques commerciales ou déposées de Yamaha Guitar Group, Inc. aux États-Unis et/ou dans d'autres pays. Apple, iPhone, iPod, Lightning et Mac sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. Apple décline toute responsabilité concernant le fonctionnement de ce dispositif voire sa conformité à des normes de sécurité et techniques. iOS est une marque commerciale de Cisco enregisuttontrée aux États-Unis et dans d'autres pays. Android est une marque commerciale de Google LLC. Windows est une marque commerciale de Microsoft Corp. enregistrée aux États-Unis et dans d'autres pays.

N^ de série:
