Type de produit	Échelle multifonction avec plateforme
Marque	Silverline
Modèle	953474
Charge maximale	150 kg
Hauteur totale (mode droit)	3,6 m
Hauteur de l'échelle	1,74 m
Hauteur de la plateforme	980 mm
Espacement entre les barreaux	280 mm
Poids de l'échelle	12 kg
Poids total (avec plateforme)	16 kg
Matériau principal	Aluminium
Nombre de sections	2 (articulation centrale)
Utilisation	Escabeau, échelle droite, plateforme de travail
Angle d'inclinaison recommandé	75°
Équipement de sécurité requis	Gants, lunettes, casque, chaussures antidérapantes
Accessoires inclus	2 barres stabilisatrices, 2 plateformes, boulons, rondelles, écrous
Entretien	Nettoyage à l'eau tiède, lubrification des charnières
Stockage	Dans un endroit sec, hors de portée des enfants, dans la sacoche fournie
Normes de sécurité	Inspection visuelle avant chaque utilisation, vérification des verrouillages

FOIRE AUX QUESTIONS - 953474 SILVERLINE

Comment monter l'échelle en mode escabeau ?

Pour utiliser l'échelle en mode escabeau, déverrouillez les charnières une à une en tirant la poignée, puis pliez l'échelle jusqu'à entendre un clic. Assurez-vous que les goupilles de verrouillage sont bien en position L (verrouillée). Placez les plateformes fournies sur les barreaux supérieurs, face antidérapante vers le haut.

Quelle est la charge maximale supportée ?

La charge maximale totale (utilisateur + outils + matériel) ne doit pas dépasser 150 kg. Respectez cette limite pour éviter tout risque d'effondrement.

Comment vérifier que l'échelle est correctement verrouillée ?

Avant chaque utilisation, inspectez visuellement les mécanismes de verrouillage à charnière. La goupille doit être en position L. Ne vous fiez pas uniquement au bruit du clic : vérifiez manuellement que la goupille est bien engagée.

Quelle inclinaison adopter pour une utilisation en appui ?

Lorsque l'échelle est utilisée en mode droit contre un mur, respectez un angle d'inclinaison d'environ 75° par rapport au sol. Un ratio de 1 pour 4 (horizontale/verticale) est recommandé.

Comment nettoyer et entretenir l'échelle ?

Nettoyez les barreaux et la structure à l'eau tiède. Les charnières doivent être nettoyées après chaque usage, séchées, puis lubrifiées avec un spray de bonne qualité. Assurez-vous que l'échelle est complètement sèche avant de la ranger.

Peut-on utiliser cette échelle en extérieur ?

Oui, mais évitez les conditions météo défavorables comme les vents forts, la pluie ou la neige. Assurez-vous que le sol est sec, stable et sans obstacles.

Quels sont les pictogrammes de sécurité importants ?

Les pictogrammes incluent le port de gants, lunettes de sécurité, casque, masque respiratoire, et le port de chaussures adaptées. Ils rappellent les équipements de protection individuelle nécessaires.

Comment ranger l'échelle après utilisation ?

Repliez l'échelle en position fermée, rangez les plateformes à l'intérieur de la structure, et placez le tout dans la sacoche de transport. Stockez dans un endroit sec, à l'abri de la poussière et hors de portée des enfants.

Que faire si une pièce est manquante ou endommagée ?

N'utilisez pas l'échelle si une pièce est manquante ou endommagée. Contactez le service après-vente pour obtenir des pièces de rechange. Les pièces détachées comprennent les barres stabilisatrices, plateformes, boulons, rondelles et écrous.

Cette échelle est-elle adaptée à un usage professionnel ?

Cette échelle est conçue pour un usage temporaire et léger, non professionnel ou continu. Pour une utilisation commerciale, une inspection quotidienne est requise. Ne dépassez pas la charge maximale et respectez les positions d'utilisation autorisées.

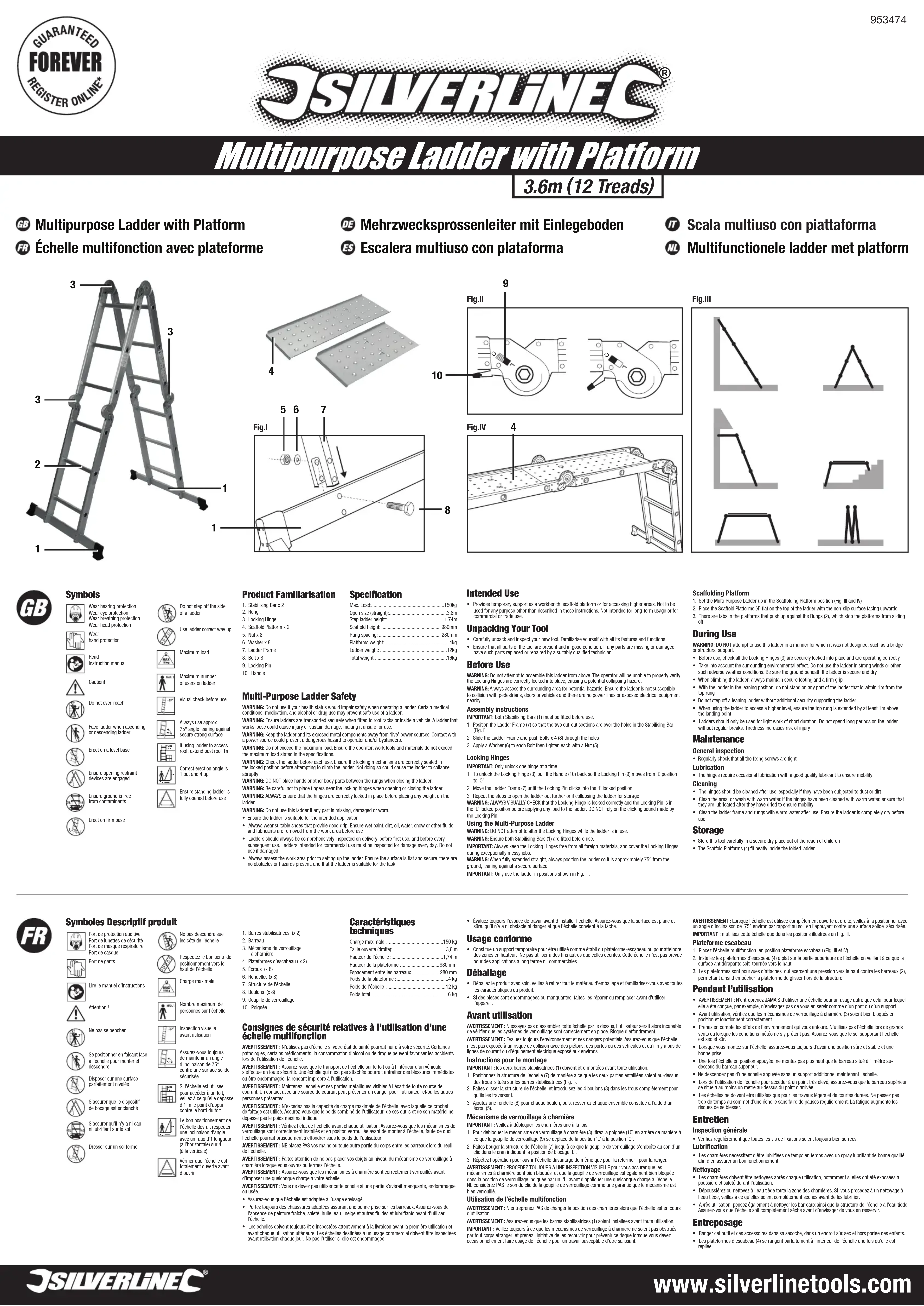

MODE D'EMPLOI 953474 SILVERLINE

GB Multipurpose Ladder with Platform FR Échelle multifonction avec plateforme

Symboles descriptif produit

Port de protection auditive Port de lunettes de sécurité Port de masque respiratoire Port de casque

Port de casque Port de gants

Port de gants

[Non-Text]

Lire le manuel d'instructions

Se positionner en faisant face à l'échelle pour monter et

à Poulable pour monter ou descendre

Disposer sur une surface parfaitement nivelée.

S'assurer que la dispositif

de bocage est enclenché

S'assurer qu'il n'y a ni eau

ni lubrifiant sur le sol

Dresser sur un sol ferme

Ne pas descendre sur les côtés de l'échelle

Respectez le bon sens de positionnement vers le haut de l'échelle

Charge maximale

MAX TSMg

Nombre maximum de

MAIL:1 Nombre maximum de personnes sur l'échelle

| 1732 | Inspection visuelle/avant utilisation

12

Assurez-vous toujours

A source. Vous toupore de maintenir un angle d'inclinaison de 75° contre une surface solide sécurisée.

Si l'échelle est utilisée/

Si l'échelle est utilisée pour accéder à un toit

pour assurer l'accès à un toit, veillez à ce qu'elle dépasse

d'1 m le point d'appui contrôle la bord du toit

contre le bord du toit

Le bon positionnement de l'échelle devrait respecter

1x Technique devrait respecter une inclinaison d'angle

avec un ratio d'1 longueur (à l'horizontale) ou 4

(a l'horizontale) sur 4 (à la verticale)

(a l'horizontale) + Vérifiez que l'échelle est

vérifier que l'échelle est totalement ouverte avant

d'ouvrir

1. Barres stabilisatrices (x 2)
2. Barreau
3. Mécanisme de verrouillage à oblique

a Chain 4. Plateform

1. Haliclones d'écabola (x 2)
2. Écrous (x 8)
3. Bondelles (x 8)
4. Structure de l'échelle
5. Boulons (x 8)
6. Poignée

Consignes de sécurité relatives à l'utilisation d'une échelle multifonction

AVERTISSEMENT : N'utilisez pas d'échelle si votre état de santé pourrait nuire à votre sécurité. Certaines pathologies, certains médicaments, la consommation d'alcool ou de drogue peuvent favoriser les accidents lors de l'utilisation de l'échelle. AVERTISSEMENT : Assurez-vous que le transport de l'échelle sur le toit ou à l'intérieur d'un véhicule s'effectue en toute sécurité. Une échelle qui n'est pas attachée pourrait entraîner des blessures immédiates ou être endommagée, la rendant impropre à l'utilisation. AVERTISSEMENT : Maintenez l'échelle et ses parties métalliques visibles à l'écart de toute source de courant. Un contact avec une source de courant peut présenter un danger pour l'utilisateur et/ou les autres personnes présentes. AVERTISSEMENT : N'excédez pas la capacité de charge maximale de l'échelle avec laquelle ce crochet de faltage est utilisé. Assurez-vous que le poids combiné de l'utilisateur, de ses outils et de son matériel ne dépasse pas le poids maximal indiqué. AVERTISSEMENT : Vérifiez l'état de l'échelle avant chaque utilisation. Assurez-vous que les mécanismes de verrouillage sont correctement installés et en position verrouillée avant de monter à l'échelle, faute de quoi l'échelle pourrait brusquement s'effondrer sous le poids de l'utilisateur. AVERTISSEMENT : NE placez PAS vos mains ou toute autre partie du corps entre les barreaux lors du repli de l'échelle. de l'échelle. AVERTISSEMENT : Faites attention de ne pas placer vos doigts au niveau du mécanisme de verrouillage à charnière lorsque vous ouvrez ou fermez l'échelle. AVERTISSEMENT : Assurez-vous que les mécanismes à charnière sont correctement verrouillés avant d'imposer une quelconque charge à votre échelle. AVERTISSEMENT : Vous ne devez pas utiliser cette échelle si une partie s'avérait manquante, endommagée ou usée. - Assurez-vous que l'échelle est adaptée à l'usage envisagé. - Portez toujours des chaussures adaptées assurant une bonne prise sur les barreaux. Assurez-vous de l'absence de peinture fraîche, saleté, huile, eau, neige et autres fluides et lubrifiants avant d'utiliser. l'absence de peinture fraîche, carotte, neige, eau, huile et d'axes de 60 mède et idemants avant d'utiliser l'échelle. - Les échelles doivent toujours être inspectées attentivement à la livraison avant la première utilisation et avant chaque utilisation ultérieure. Les échelles destinées à un usage commercial doivent être inspectées avant utilisation chaque jour. Ne pas l'utiliser si elle est endommagée.

Caractéristiques

Charge maximale : 150 kg Taille ouverte (droite) : 3,6 m Hauteur de l'échelle : 1,74 m Hauteur de la plateforme : 980 mm Espacement entre les barreaux : 280 mm Foulus de la plateforme : 4 kg Boids de l'échelle : 12 kg Poids de l'échelle : 12 kg Poids total : 16 kg 10 mg

[Non-Text]

- Évaluez toujours l'espace de travail avant d'installer l'échelle. Assurez-vous que la surface est plane et sûre, qu'il n'y a ni obstacle ni danger et que l'échelle convient à la tâche.

Usage conforme

- Constitue un support temporaire pour être utilisé comme établi ou plateforme-escabeau ou pour atteindre des zones en hauteur. Ne pas utiliser à des fins autres que celles décrites. Cette échelle n'est pas prévue pour des applications à long terme ni commerciales.

Déballage

• Déballez le produit avec soin. Veillez à retirer tout le matériel d'emballage et familiarisez-vous avec toutes les caractéristiques du produit.
• Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant d'utiliser l'appareil.

Tapparel.

Avant utilisation

AVERTISSEMENT : N'essayez pas d'assembler cette échelle par le dessus, l'utilisateur serait alors incapable de vérifier que les systèmes de verrouillage sont correctement en place. Risque d'effondrement.

AVERTISSEMENT : Évaluez toujours l'environnement et ses dangers potentiels. Assurez-vous que l'échelle n'est pas exposée à un risque de collision avec des piétons, des portes ou des véhicules et qu'il n'y a pas de lignes de courant ou d'équipement électrique exposé aux environs.

Instructions pour le montage

IMPORTANT : les deux barres stabilisatrices (1) doivent être montées avant toute utilisation. 1. Positionnez la structure de l'échelle (7) de manière à ce que les deux parties entaillées soient au-dessus des trous situés sur les barres stabilisatrices (Fig. 1). 2. Faites glisser la structure de l'échelle, et introduisez 2. Paris globes la Canada de l'Ordnis - et introduise les "Tuscizio (s) dans les trois compte(s) pour qu'ils les traversent. 3. Ajoutez une rondelle (6) pour chaque boulon, puis, resserrez chaque ensemble constitué à l'aide d'un écrou (5).

Mécanisme de verrouillage à charnière

Mécanisme de verrouillage à charnière IMPORTANT : Veillez à débloquer les charnières une à la fois 1. Pour débloquer le mécanisme de verrouillage à charnière (3), tirez la poignée (10) en arrière de manière à ce que la goupille de verrouillage (9) se déplace de la position 'L' à la position 'O'. 2. Erites bueves la structure de l'échelle (7) jusqu'à ce que la goupille de verrouillage s'amboîte au son d'un clic dans le cran indiquant la position de blocage 'L'. 2. Fantes bouger la structure de l'échelle (7) jusqu'à ce que la couplée de verrouillage s'embolte au son d'un clic dans le cran indiquant la position de blocage 'L'. 3. Répétez l'opération pour ouvrir l'échelle davantage de même que pour la refermer pour la ranger. AVERTISSEMENT : PROCEDEZ TOUJOURS A UNE INSPECTION VISUELLE pour vous assurer que les mécanismes à charnière sont bien bloqués, et que la goupille de verrouillage est également bien bloquée. Mécanismes à charnière sont bien bloqués et que la goupille de verrouillage est également bien bloquée dans la position de verrouillage indiquée par un 'L' avant d'appliquer une quelconque charge à l'échelle. NE considérez PAS le son du clic de la goupille de verrouillage comme une garantie que le mécanisme est bien verrouillé. Utilisation de l'échelle multifonction Utilisation de l'échelle multifonction AVERTISSEMENT : N'entreprenez PAS de changer la position des charnières alors que l'échelle est en cours d'utilisation. AVERTISSEMENT : Assurez-vous que les barres stabilisatrices (1) soient installées avant toute utilisation. IMPORTANT : Veillez toujours à ce que les mécanismes de verrouillage à charnière ne soient pas obstrués par tout corps étranger et prenez l'initiative de les recouvrir pour prévenir ce risque lors occasionnellement faire usage de l'échelle pour un travail susceptible d'être salissant.

AVERTISSEMENT : Lorsque l'échelle est utilisée complètement ouverte et droite, veillez à la positionner avec un angle d'inclinaison de 75° environ par rapport au sol en l'appuyant contre une surface solide sécurisée. IMPORTANT : n'utilisez cette échelle que dans les positions illustrées en Fig. III

Plateforme escabeau

1. Placez l'échelle multifonction en position plateforme escabeau (Fig. III et IV)
2. Installez les plateformes d'escabeau (4) à plat sur la partie supérieure de l'échelle en veillant à ce que la surface antidérapante soit tournée vers le haut.
3. Les plateformes sont pourvues d'attaches qui exercent une pression vers le haut contre les barreaux (permettant ainsi d'empêcher la plateforme de glisser hors de la structure)

Pendant l'utilisation

• AVERTISSEMENT : N'entreprenez JAMAIS d'utiliser une échelle pour un usage autre que celui pour lequel elle a été conçue, par exemple, n'envisagez pas de vous en servir comme d'un pont ou d'un support.
• Avant utilisation, vérifiez que les mécanismes positionnent et fonctionnent correctement.
• Prenez en compte les effets de l'environnement qui vous entoure. N'utilisez pas l'échelle lors de grands vents ou lorsque les conditions météo ne s'y prêtent pas. Assurez-vous que le sol supportant l'échelle est sec et sûr.
• Lorsque vous montez sur l'échelle, assurez-vous toujours d'avoir une position sûre et stable et une bonne prise.
• Une fois l'échelle en position appuyée, ne montez pas plus haut que le barreau situé à 1 mètre au-dessous du barreau supérieur.
• Ne descendez pas d'une échelle appuyée sans un support additionnel maintenant l'échelle.
• Lors de l'utilisation de l'échelle pour accéder à un point situé à au moins un mètre au-dessus du point d'arrivée.
• Les échelles ne doivent être utilisées que pour les travaux légers et de courtes durées. Ne passez pas trop de temps au sommet d'une échelle sans faire de pauses régulièrement. La fatigue augmente les risques de ses biences.

Inspection générale

- Vérifiez régulièrement que toutes les vis de fixation soient toujours bien serrées.

Lubrification

- Les charnières nécessitent d'être lubrifiées de temps en temps avec un spray lubrifiant de bonne qualité afin d'assurer un bon fonctionnement.

Nettoyage

• Les charnières doivent être nettoyées après chaque utilisation, notamment si elles ont été exposées à poussière et saleté durant l'utilisation.
• Dépoussièrez ou nettoyez à l'eau tiède toute la zone des charnières. Si vous procédez à un nettoyage à l'eau tiède, veillez à ce qu'elles soient complètement sèches avant de les lubrifier.
• Après utilisation, pensez également à nettoyer les barreaux ainsi que la structure de l'échelle à l'eau tiède. Assurez-vous que l'échelle soit complètement sèche avant de vous en charger.

Entreposage

• Ranger cet outil et ces accessoires dans sa sacoche, dans un endroit sûr, sec et hors portée des enfants.
• Les plateformes d'escabeau (4) se rangent parfaitement à l'intérieur de l'échelle une fois qu'elle est

reptee
