GM27CFX - Moniteur COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Taille de l'écran	27 pouces
Type de panneau	IPS
Résolution	2560 x 1440 (QHD)
Taux de rafraîchissement	165 Hz
Temps de réponse	1 ms (MPRT)
Luminosité	400 cd/m²
Contraste	1000:1
Connectivité	HDMI, DisplayPort, USB
Compatibilité VESA	Oui (100 x 100 mm)
Utilisation recommandée	Jeux vidéo, multimédia, travail de bureau
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour des pilotes si nécessaire
Sécurité	Éviter l'exposition à l'humidité, utiliser des protections contre les surtensions
Garantie	2 ans

FOIRE AUX QUESTIONS - GM27CFX COOLER MASTER

Comment puis-je connecter mon moniteur COOLER MASTER GM27CFX à mon ordinateur ?

Vous pouvez connecter le moniteur à votre ordinateur via un câble HDMI ou DisplayPort. Assurez-vous que votre ordinateur et le moniteur sont éteints avant de brancher les câbles.

Que faire si mon moniteur COOLER MASTER GM27CFX ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une source d'alimentation et que le câble est en bon état. Essayez de le brancher sur une autre prise. Si le problème persiste, contactez le support technique.

Comment ajuster la luminosité et le contraste de mon moniteur COOLER MASTER GM27CFX ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD (On-Screen Display). De là, vous pouvez naviguer vers les paramètres de luminosité et de contraste pour effectuer les ajustements souhaités.

Le moniteur COOLER MASTER GM27CFX affiche une image floue, que faire ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native de 2560 x 1440. Vous pouvez également vérifier les câbles pour vous assurer qu'ils sont bien connectés et en bon état.

Comment activer le mode FreeSync sur le moniteur COOLER MASTER GM27CFX ?

Assurez-vous que votre carte graphique prend en charge FreeSync et que vous utilisez un câble DisplayPort. Accédez au menu OSD et activez l'option FreeSync dans les paramètres.

Est-il possible d'ajuster la hauteur du moniteur COOLER MASTER GM27CFX ?

Oui, le moniteur COOLER MASTER GM27CFX est équipé d'un support réglable en hauteur. Vous pouvez ajuster la hauteur en soulevant ou en abaissant le moniteur avec vos mains.

Comment mettre à jour le firmware de mon moniteur COOLER MASTER GM27CFX ?

Visitez le site Web de Cooler Master pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre moniteur.

Que faire si j'entends des bruits étranges provenant de mon moniteur COOLER MASTER GM27CFX ?

Des bruits légers peuvent être normaux en raison du fonctionnement des composants internes. Si les bruits sont forts ou inhabituels, déconnectez le moniteur et contactez le support technique.

Comment réinitialiser les paramètres d'usine de mon moniteur COOLER MASTER GM27CFX ?

Accédez au menu OSD, puis recherchez l'option de réinitialisation. Cela vous permettra de restaurer les paramètres d'usine par défaut.

Mon moniteur COOLER MASTER GM27CFX est-il compatible avec des montures VESA ?

Oui, le moniteur COOLER MASTER GM27CFX est compatible avec les montures VESA 100 x 100 mm. Assurez-vous de suivre les instructions de montage fournies avec la monture.

MODE D'EMPLOI GM27CFX COOLER MASTER

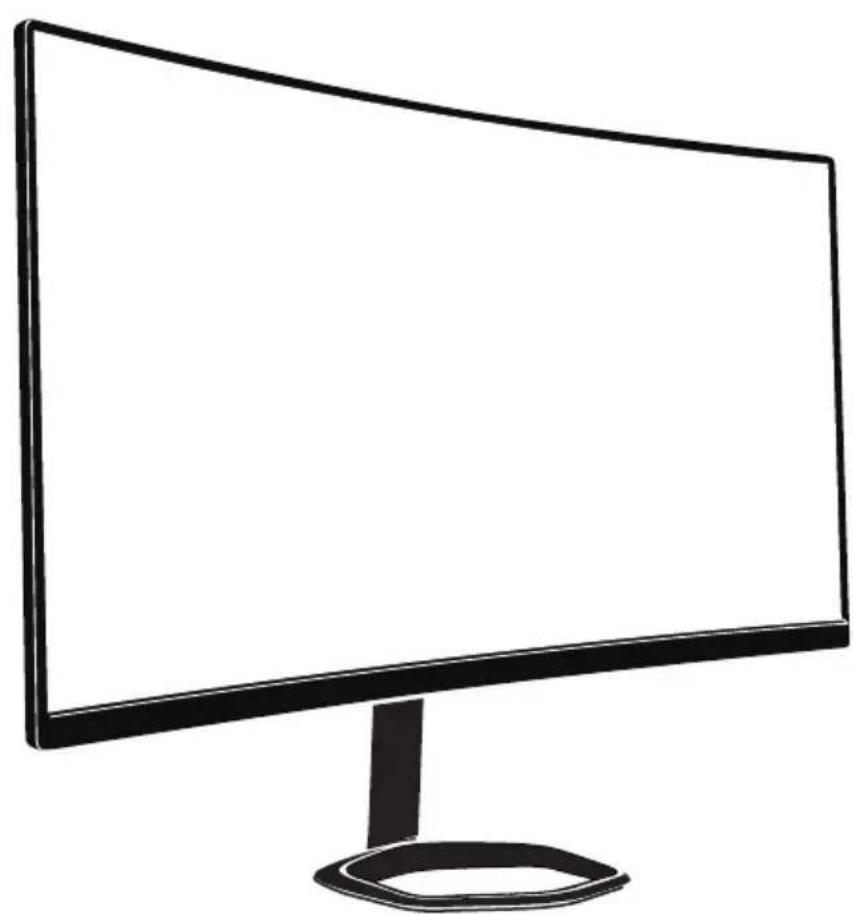

Écran de jeu Cooler Master 27"

Manuel de l'utilisateur

Exigences et notice de sécurité....1

Consignes de sécurité importantes....3

Contenu de la boîte....4

Installation du bras/de la base de l'écran....5

Réglages de l'écran....7

Instructions d'installation d'un support mural 8

Boutons de commande externes....9

Menu principal....10

Entrée 10

Réglage Audio 10

Mode de visualisation 11

Couleur Réglage.... 12

Réglage de l'image.... 13

Configuration.... 13

Spécifications 15

Timing pris en charge 16

Dimensions externes du produit...17

Notice de sécurité de la FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 du règlement de la FCC. Ces exigences sont définies pour protéger raisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génère, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conforme aux instructions peut provoquer des interférences dangereuses avec les communications radio.

Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/télé (allumez/éteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du récepteur dans la même prise.
• Pour toute assistance, contactez le distributeur ou un technicien radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. déclare par la présente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La Directive CEM 2014/30/UE, la Directive Basse Tension 2014/35/UE, la Directive RoHS 2011/65/UE et la Directive 2009/125/CE établissent un cadre pour la fixation d'exigences d'éco-conception pour les produits liés à l'énergie.

Remarque :

Afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque : câble blindé

Pour se conformer aux exigences CEM, un câble blindé doit être utilisé pour la connexion de ce produit et tout autre appareil électronique.

Remarque :

L'écran est exclusivement utilisé pour l'affichage vidéo et d'images d'informations acquises à partir d'appareils électroniques.

Remarque : périphériques

Seul un périphérique (périphérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre périphérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de la partie 15 de la réglementation FCC. Lors de l'utilisation de ce produit, il faut respecter les deux exigences suivantes : (1) Cet appareil ne doit pas générer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement inattendu.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modèle : GM27-CFX

Nom de la compagnie : Amérique du Nord - CMI USA, Inc.

Adresse : 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

Contact : Représentant Cooler Master

Téléphone : [phone]

Remarque : pour les utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme ICES-003 (Norme sur le matériel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs à domicile dans l'UE

Si ce symbole apparaît sur un produit ou son emballage, cela signifie qu'il ne doit pas être jeté avec les déchets ménagers. Les déchets d'équipements doivent être déposés dans un centre de recyclage spécialisé dans le recyclage des déchets d'équipements électriques et électroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usagés sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usagés, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous avez acheté le produit.

Consignes de sécurité importantes

Lisez attentivement les instructions suivantes.

1. Pour nettoyer l'écran du moniteur LCD : Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.
2. Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.
3. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut causer des dommages permanents à l'écran.
4. N'enlevez pas le couvercle et n'essayez pas de réparer cet appareil vous-même. Un technicien agréé doit effectuer l'entretien de toute nature.
5. Rangez l'écran LCD dans une pièce à une température de -20° à 60°C (-
6. Débranchez immédiatement votre écran et appelez un technicien agréé dans l'un des cas suivants :
7. Le câble de signal de l'écran au PC est déchiré ou endommagé.
8. Le moniteur LCD a été exposé à un liquide ou à la pluie.
9. Le moniteur LCD ou son boîtier est endommagé.

Contenu de la boîte

Adaptateur d'alimentation F

Câble HDMI (en option)

G Câble DP (en option)

H Serre-câble (Utilisé pour le câble fixé à l'arrière de la base du support)

Vis de la base (Utilisées pour l'installation de la base du support et du support)

Installation du bras/de la base de l'écran

• Pour de meilleurs résultats, il est recommandé de regarder directement l'avant de l'écran et d'effectuer les réglages nécessaires.
• Assurez-vous que l'écran est monté verticalement sur la base du support.
• Lors du réglage des angles de vue de l'écran, évitez de le toucher et tenez le support afin d'éviter qu'il ne tombe.

-5°~20°

130 mm

Boutons de commande externes

Appuyez pour allumer l'écran et maintenez appuyé pour l'éteindre.

Lorsque le menu OSD est activé, tirez le bouton vers haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin. Lorsque vous aurez terminé, vous pouvez tirer le bouton Retour pour retourner au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

REMARQUE : Témoin d'alimentation;

Bleu = ALLUMÉ;

Orange = économie d'énergie.

Des explications sur le menu OSD et des symboles du menu rapide OSD et leurs utilisations fonctionnelles sont indiquées ci-dessous.

REMARQUE : Le contenu suivant est fourni à titre indicatif uniquement. Les spécifications réelles du produit peuvent varier.

Choisir : Accède au sous-menu en surbrillance ou modifie l'entrée du menu sélectionné.

Quitter : Ferme le menu OSD.

Retour : Retourner au menu précédent ou quitter la modification d'une entrée.

Vers le haut : Déplace la surbrillance vers le haut.

Vers le bas : Déplace la surbrillance vers le bas.

Gauche : Déplace la surbrillance vers la gauche.

Vers la droite : Déplace la surbrillance vers la droite.

Augmenter : Augmenter le paramètre OSD.

Diminuer : Diminuer le paramètre OSD.

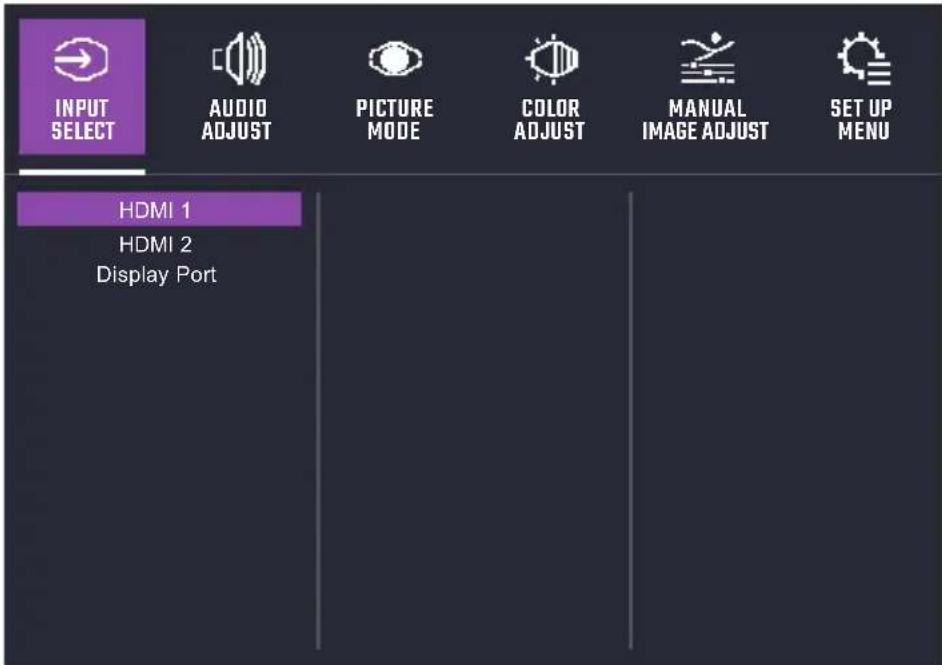

Menu principal [entrée]

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU HDMI 1 HDMI 2 Display Port

- Accès au menu d'entrée pour changer le signal d'entrée.

■ HDMI (2.0) : 240Hz (MAX) et Synchronisation adaptive pris en charge sous 1920x1080 ■ DP (1.2) : 240Hz (MAX) et Synchronisation adaptive pris en charge sous 1920x1080

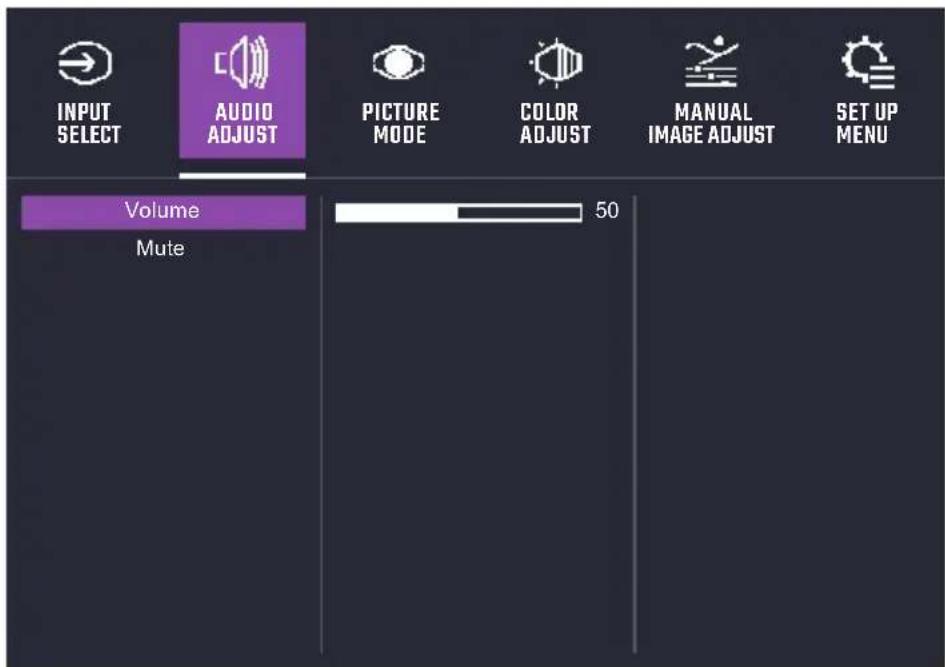

Réglage audio

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Volume Mute 50

- Accédez au menu Réglage audio pour régler les fonctions, y compris les fonctions Couper le son et Volume, etc.

■ Volume : Le niveau de volume peut être entre 0 et 100. ■ Muet : Permet d'activer ou de désactiver la fonction Couper le son.

Réglez le niveau du volume de façon appropriée pour éviter d'endommager l'ouïe.

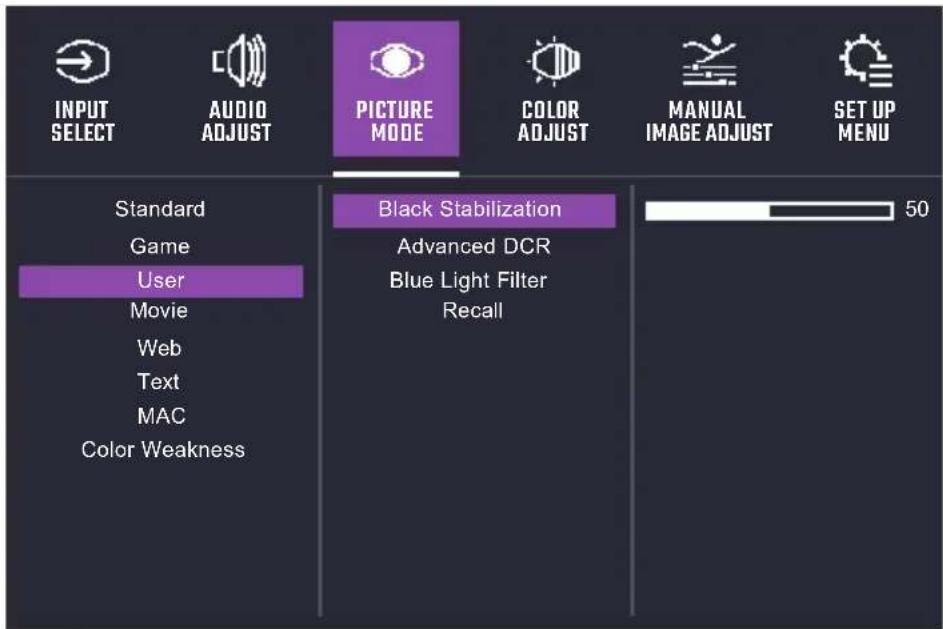

Mode de visualisation

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Standard Game User Movie Web Text MAC Color Weakness Black Stabilization Advanced DCR Blue Light Filter Recall 50

    G["Standard Game"] --> H["GAMER1 GAMER2 FPS1 FPS2 RTS MOBA"]
    I["User Movie Web Text MAC Color Weakness"] --> H
    H --> J["Black Stabilization Advanced DCR Blue Light Filter Rename Recall"]

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Standard Game User Movie Web Text MAC Color Weakness Black Stabilization Advanced DCR Blue Light Filter Recall 50

- Accédez au menu Mode Image pour régler différents modes d'image.

a. Stabilisation Noir : Essayez d'éclaircir les zones sombres sans surexposer les zones les plus claires. La valeur de réglage est entre 0 et 100. b. DCR avancé : Détecte automatiquement la luminosité du signal d'entrée et le module de rétroéclairage pour améliorer les performances de l'image. La valeur de réglage est entre 0, 25, 50, 75 et 100. c. Filtre lumière bleue : Il faut réduire l'émission de lumières nocives à faible lumière bleue sur un écran afin de protéger les yeux grâce à la technologie faible lumière bleue. Réglez la valeur du filtre de lumière bleue entre 0 et 100. d. Mémoriser : Restaurez les paramètres aux valeurs par défaut.

■ Jeux : Fournit la meilleure option de jeu.

a. GAMER1/GAMER2 : Fournit une option de jeu personnalisée, y compris la stabilisation du noir, le DCR avancé, le filtre de lumière bleue, la fonction Renommer et Rappel. b. FPS1 : Fournit le réglage optimisé pour les jeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènes sombres. c. FPS2 : Fournit le réglage optimisé pour les jeux FPS (tir à la première personne) pour les scènes normales. d. RTS : Fournit le réglage optimisé pour les jeux RTS (stratégie en temps réel). e. MOBA : Fournit le cadre optimisé pour les jeux MOBA (arène de bataille en ligne multijoueur).

■ Utilisateur : Fournir une option personnalisée de jeu utilisateur.

■ Film : Fournit le réglage optimisé pour voir des films.

■ Web : Fournit le réglage optimisé pour naviguer sur des sites Web.

■ Texte : Fournit le réglage optimisé pour la lecture (espace couleurs natifs : sRGB).

■ MAC : Fournit le paramètre optimisé pour l'utilisation de MAC.

■ Color Weakness : Fournit un réglage personnalisé, y compris des fonctions de réglage telles que les filtres rouge et vert pour les personnes souffrant d'un problème de perception des couleurs.

Réglement des couleurs

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Contrast/Brightness 6-axis Color Color Temperature Color Domain Gamma Color Space Color Range HDR Contrast Brightness 50

- Accédez au menu Réglage des couleurs pour régler le mode de couleur idéal.

■ Contraste : Le niveau de contraste peut être entre 0 et 100. ■ Luminosité : Le niveau du rétroéclairage peut être entre 0 et 100. ■ Couleur 6 axes : Réglez les fonctions Teinte et Saturation. a. Teinte : Réglez le ton d'une couleur spécifique. b. Saturation : Réglez l'intensité et la coloration d'une couleur spécifique.

■ Température couleur : À régler entre les paramètres de couleur Bleu, Froid, Natif, Chaud et Personnalisé qui peuvent affecter la valeur Rouge, Vert et Bleu de 0 à 100. ■ Color Domain : Doit être entre Auto, Mode RGB et Mode YUV. ■ Gamma : La courbe gamma doit être entre 1.8, 2.0, 2.2, 2.4 et 2.6. ■ Échelle chroma : Convertit l'espace des couleurs entre Auto, sRGB, Adobe RGB, DCI-P3 et BT.2020. ■ Plage de couleur : La gamme de couleurs HDMI doit être entre Auto, Gamme complète (RGB 0-255) et Gamme limitée (RGB 16-235). ■ HDR : Doit être entre Jeu, Film et Standard. La valeur doit être Rouge, Vert, Bleu, Luminosité ou Contraste de 0 à 100 en mode Standard.

[Réglage de l'image]

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Sharpness Aspect Ratio Overscan 50

- Accédez au menu Réglage manuel de l'image pour effectuer des réglages.

■ Finesse : La netteté peut être entre 0 et 100. ■ Rapport d'Aspect : Remplissez Format de l'image et le mode Plein écran peut être sélectionné. ■ Surbalayage : Pour activez/désactivez la fonction Surbalayage.

Configuration

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Language Adaptive-Sync Over Drive motion clearness Crosshair Frame Rate Notice Resolution Notice Information OSD Timeout OSD Background Power Indicator English Français Deutsch Español Italiano Suomi Русский Tiếng Việt 日本語 한국의 繁體中文 简体中文

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Auto Power Off Sleep ECO Mode DDC/CI Memory Recall ON OFF

■ Langue : Les options disponibles sont Anglais, français, allemand, espagnol, italien, finnois, russe, vietnamien, japonais, coréen, chinois traditionnel, chinois simplifié. ■ Adaptive-Sync : Pour activer/désactiver la Synchronisation adaptative. * L'activation de la Synchronisation adaptative peut entraîner des effets secondaires tels que le scintillement en raison de la fluctuation de la fréquence de sortie des cartes graphiques. ■ Taux de réaction : Les modes Désactivé, Normal, Avancé, Ultra rapide, Dynamique sont des options disponibles pour accélérer le temps de réponse. ■ Motion Clearness : Réglage MPRT avec : Élevé, Moyen, Faible ou Désactivé selon les options disponibles. ■ Crosshair : a. H./V. Position : Réglez H./V. Position de 0 à 100. b. Pixel Color : Les valeurs R, G et B doivent être entre 0 à 100. c. Style : 5 options de mode sont disponibles. ■ Avis fréq img : Afficher les informations de fréquence d'images sur l'écran. Réglez les fonctions, y compris Haut à droite, Haut à gauche, Bas à droite, Bas à gauche et Désactivé. ■ Avis Résolution : Pour activer/désactiver la Notice sur la résolution. ■ Informations : Affichez les informations de base du modèle, y compris la Résolution, HDR, la Synchronisation adaptative, H./V. Réglage de la fréquence et de l'horloge de pixels. ■ Interruption OSD : Le délai OSD peut être entre 5, 15, 30 et 60. ■ Arr-plan OSD : Pour activer/désactiver l'arrière-plan OSD. ■ Voyant alim. : Pour Allumer/Éteindre le témoin d'alimentation. ■ Arrêt Auto : Pour activer ou désactiver l'extinction automatique. ■ Veille : Les options disponibles sont 30 minutes, 45 minutes, 60 minutes, 120 minutes et Désactivée. ■ Mode ECO : Les options disponibles sont Standard, Optimisé et Conservé. ■ DDC/CI : Activer ou désactiver DDC/CI. ■ Rappel de mémoire : Restaurez les paramètres aux valeurs par défaut.

Spécifications

Écran LCD	Taille	27"
	Pas des pixels	0,3114(H) x 0,3114(V) mm
	Luminosité	400 nits (Typique)
	Contraste	3000:1 (Typique)
	Angle de vue	178° (Horizontal) 178° (Vertical)
	Temps de réponse	0,5 ms MPRT (clarté de mouvement activée)
Couleurs d'affichage		16,7 millions de couleurs
Fréquence d'affichage max.(Résolution H*V/Fv)		1920x1080 @ 240 Hz(DP)1920x1080 @ 240 Hz(HDMI)
Consommation électrique	Allumé	18 W (Typique)**
	Veille	≤0,5 W
	Éteindre	≤0,3 W
Connecteur d'entrée/sortie		DP 1.2x1HDMI 2.0x2Prise casque x 1
Signal vidéo d'entrée		Signal DP (modèles DP uniquement);Signal HDMI (modèles HDMI uniquement);
Haut-parleurs		2 Wx2
Effets audio		Sortie audio (uniquement pour le modèle de sortie audio)
Adaptateur		12 VDC ---4,0 A
Conditions environnementales		Température de fonctionnement : 0°C~40°C;Température de stockage : -20°C~60°C;Humidité de fonctionnement : 10~85%HR
Dimensions de l'appareil (L x H x P)		610,5x273,7x(430-560) mm (avec bras/base)610,5x84,3x362,5 mm (sans bras/base)
Dimensions de la boîte (L x H x P)		775x500x144 mm
Poids (net)		5,02 kg/unité (avec bras/base)3,38 kg/unité (sans bras/base)
Spécifications de l'unité		Inclinaison : -5° à 20° ;Rotation : Rotation gauche ou droite de 15° ;Hauteur réglable : Soulevez la base de support de 130 mm ;Monopole amovible : Oui

Conformité

R38755

RoHS

SDoC

HIGH-DEFINITION MULTIMEDIA INTERFACE

Raccolta Carta

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Timing pris en charge

	RésolutionMode	Fréquence horizontale (KHz)	Fréquence verticale (Hz)	Horloge de pixels (MHz)	Port
					Entrée HDMI	ENTRÉE DP
VGA	640x480@60Hz 31,469		59,94	25,175	O	O
	640x480@72Hz	37,861	72,809	31,5	O	O
	640x480@75Hz	37,5	75	31,5	O	O
MAC	640x480@66,66Hz	35	66,667	30,24	O	O
VESA	720x400@70Hz	31,469	70,087	28,322	O	O
SVGA	800x600@56Hz	35,156	56,25	36	O	O
	800x600@60Hz	37,879	60,317	40	O	O
	800x600@72Hz	48,077	72,188	50	O	O
	800x600@75Hz	46,875	75	49,5	O	O
MAC	832x624@74,55Hz	49,722	74,55	57,28	O	O
XGA	1024x768@60Hz	48,363	60,004	65	O	O
	1024x768@70Hz	56,476	70,069	75	O	O
	1024x768@75Hz	60,023	75,029	78,75	O	O
MAC	1152x870@75Hz	68,681	75,062	100	O	O
VESA	1152x864@75Hz	67,5	75	108	O	O
	1280x960@60Hz	60	60	108	O	O
SXGA	1280x1024@60Hz	63,981	60,02	108	O	O
	1280x1024@75Hz	79,976	75,025	135	O	O
VESA	1280x720@60Hz	45	60	74,25	O	O
WXGA	1280x800@60Hz	49,702	59,81	83,5	O	O
WXGA+	1440x900@60Hz	55,935	59,887	106,5	O	O
WSXGA+	1680x1050@60Hz	65,29	59,954	146,25	O	O
UXGA	1920x1080@60Hz	67,5	60	148,5	O	O
	1920x1080@120Hz	270	119,982	594	O	O
	1920x1080@165Hz	268	164,835	591,69	O	O
	1920x1080@240Hz	271	239,76	596,64	O	O

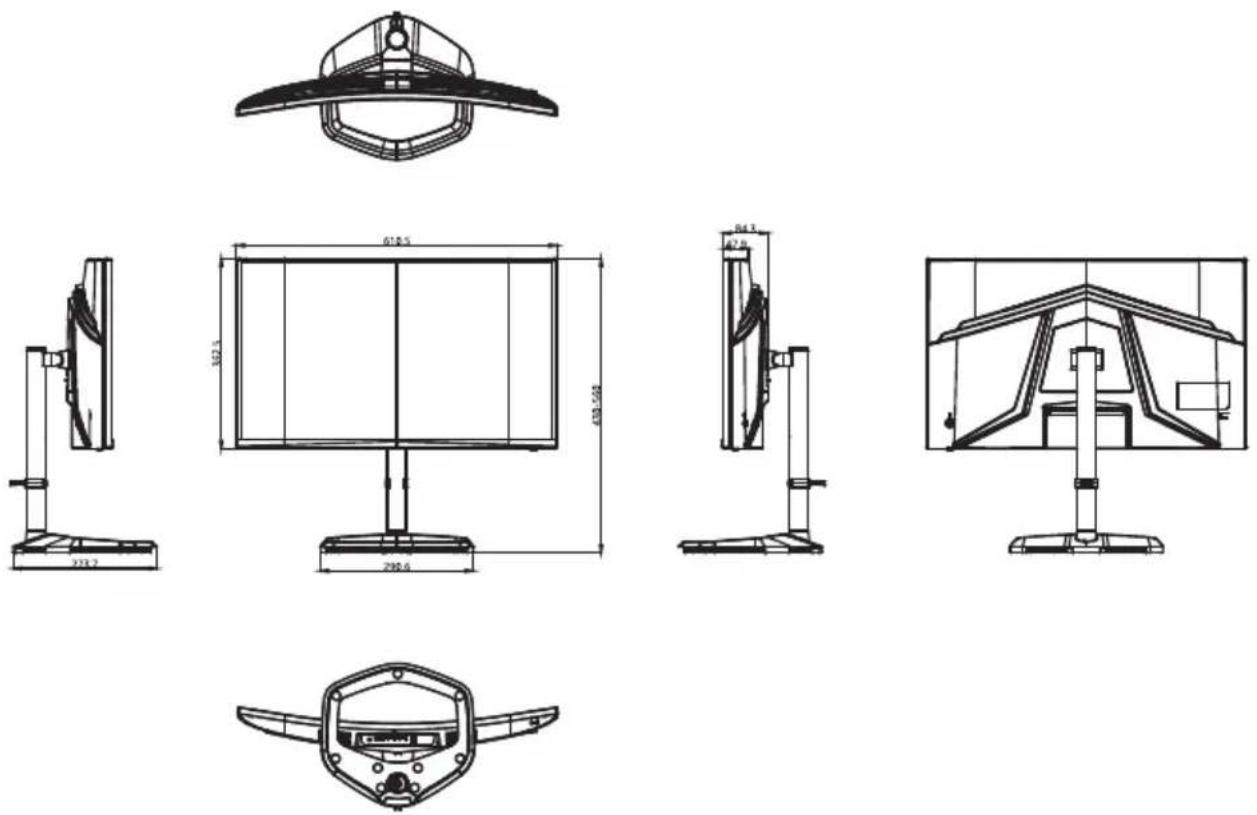

Dimensions externes du produit

-5°~20°

130 mm
