Type de produit	Moniteur de jeu ultra-large
Marque	Cooler Master
Modèle	GM34CWQ ARGB
Taille d'écran	34 pouces (86,36 cm)
Résolution native	3440 x 1440 (UWQHD)
Taux de rafraîchissement maximal	144 Hz (DP / USB-C), 100 Hz (HDMI)
Temps de réponse	0,5 ms MPRT (clarté de mouvement activée)
Technologie de dalle	LCD (VA probable, contraste 4000:1)
Luminosité	400 cd/m² (typique)
Contraste	4000:1 (typique)
Angle de vision	178° horizontal / 178° vertical
Couleurs affichables	16,7 millions
Connecteurs d'entrée	HDMI 2.0 x2, DisplayPort 1.4 x1, USB-C (PD 20V/3,32A) x1, USB-B x1, USB-A x2, prise casque
Haut-parleurs intégrés	2 x 5 W
Fonctions spéciales	Éclairage ARGB (support Halo), Adaptive-Sync/FreeSync Premium, modes de jeu (FPS, RTS, MOBA), crosshair, clarté de mouvement, filtre lumière bleue
Dimensions (avec base)	806,5 x 273,7 x (434,6 - 514,6) mm
Poids (avec base)	7,6 kg
Alimentation	100 - 240 V CA, 50/60 Hz
Consommation électrique (allumé)	31 W (typique)
Réglages ergonomiques	Inclinaison : -5° à +15°, pivotement : -15° à +15°, hauteur : 0 à 80 mm
Montage mural	VESA compatible (standard 100x100 mm)
Contenu de la boîte	Câble micro USB vers USB-A (optionnel), câble USB A vers B (optionnel), base, support, vis, câble d'alimentation
Entretien et nettoyage	Éteindre et débrancher avant nettoyage ; utiliser un chiffon doux non pelucheux ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir le boîtier ; ne pas exposer à la pluie ou à l'humidité ; température de stockage : -20°C à 60°C

FOIRE AUX QUESTIONS - GM34CWQ ARGB COOLER MASTER

Comment activer le mode HDR sur le GM34CWQ ARGB ?

Accédez au menu OSD (appuyez sur le joystick), allez dans Couleur Réglage puis HDR. Choisissez parmi Jeu, Film ou Standard. Vous pouvez régler la luminosité, le contraste et les composantes RVB.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord que le cordon d'alimentation est bien branché et que la prise secteur fonctionne. Si le témoin d'alimentation est orange, le moniteur est en mode économie d'énergie. Assurez-vous que le câble d'entrée (HDMI, DP ou USB-C) est correctement connecté au PC et que la source d'entrée est sélectionnée dans le menu OSD.

Comment régler la hauteur du moniteur ?

Tenez fermement la base du support et soulevez ou abaissez l'écran avec une prise douce. La course verticale est de 0 à 80 mm. Évitez de toucher la surface de l'écran lors du réglage.

Comment personnaliser l'éclairage ARGB du support Halo ?

Téléchargez l'application MasterPlus+ sur le site officiel de Cooler Master : https://masterplus.coolermaster.com/. Connectez le moniteur à votre PC via le câble micro USB vers USB-A fourni, puis lancez l'application pour configurer les effets lumineux.

Quels câbles sont inclus dans la boîte ?

La boîte contient : un câble d'alimentation, un câble micro USB vers USB-A (pour l'ARGB), un câble USB A vers B (pour les données), et les vis de montage de la base. Les câbles HDMI, DisplayPort et USB-C ne sont pas inclus.

Comment changer le mode d'image pour les jeux ?

Appuyez sur le joystick pour ouvrir l'OSD, allez dans Mode visualisation, puis Game. Vous pouvez choisir parmi GAMER1, GAMER2, FPS1, FPS2, RTS et MOBA. Chaque mode optimise les paramètres pour le type de jeu.

Le moniteur est-il compatible avec NVIDIA G-Sync ?

Le moniteur prend en charge Adaptive-Sync et FreeSync Premium. Il n'est pas officiellement certifié G-Sync, mais il peut fonctionner avec une carte graphique NVIDIA prenant en charge Adaptive-Sync via DisplayPort. Activez l'option dans le menu Configuration.

Comment nettoyer correctement l'écran LCD ?

Éteignez le moniteur et débranchez le cordon d'alimentation. Vaporisez un nettoyant sans solvant sur un chiffon doux (ne vaporisez pas directement sur l'écran) et essuyez délicatement. N'appuyez pas trop fort pour éviter d'endommager la dalle.

Quelles sont les dimensions exactes pour un support mural VESA ?

Les dimensions de montage VESA sont au standard 100x100 mm. Utilisez des vis adaptées à votre support mural. Retirez d'abord la base d'origine en suivant les instructions de la notice.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, allez dans Configuration, puis sélectionnez Rappel de mémoire ou Memory Recall. Confirmez pour restaurer tous les paramètres aux valeurs par défaut.

MODE D'EMPLOI GM34CWQ ARGB COOLER MASTER

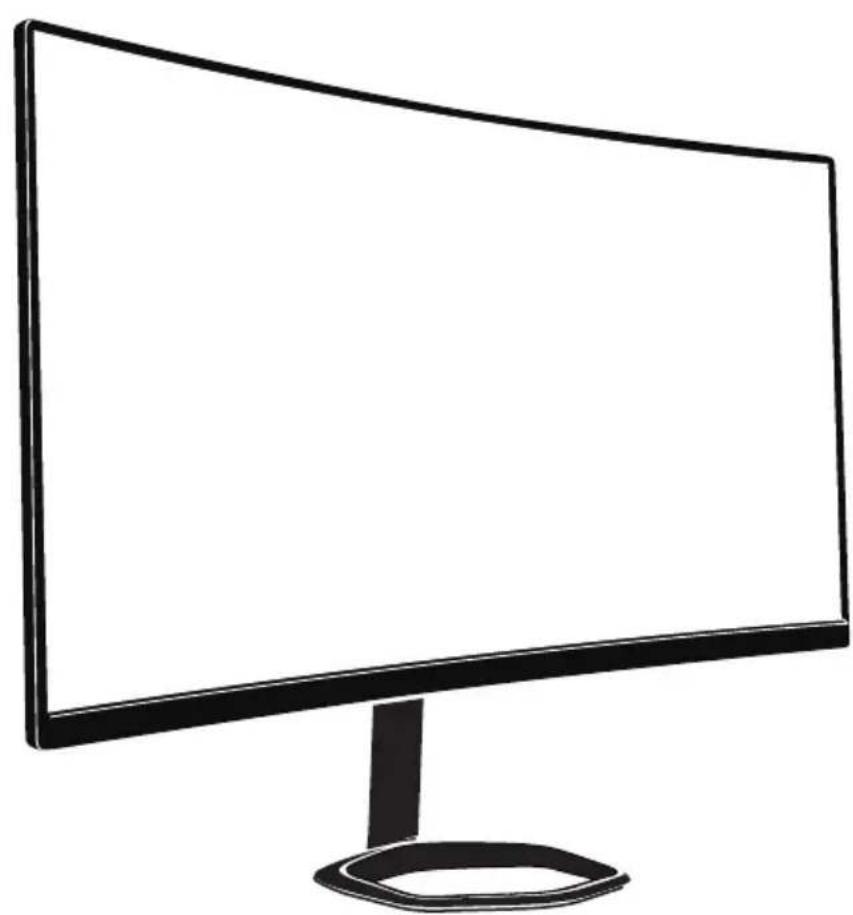

Écran de jeu Cooler Master 34"

Manuel de l'utilisateur

Exigences et notice de sécurité....1

Consignes de sécurité importantes....3

Contenu de la boîte....4

Installation du bras/de la base de l'écran....5

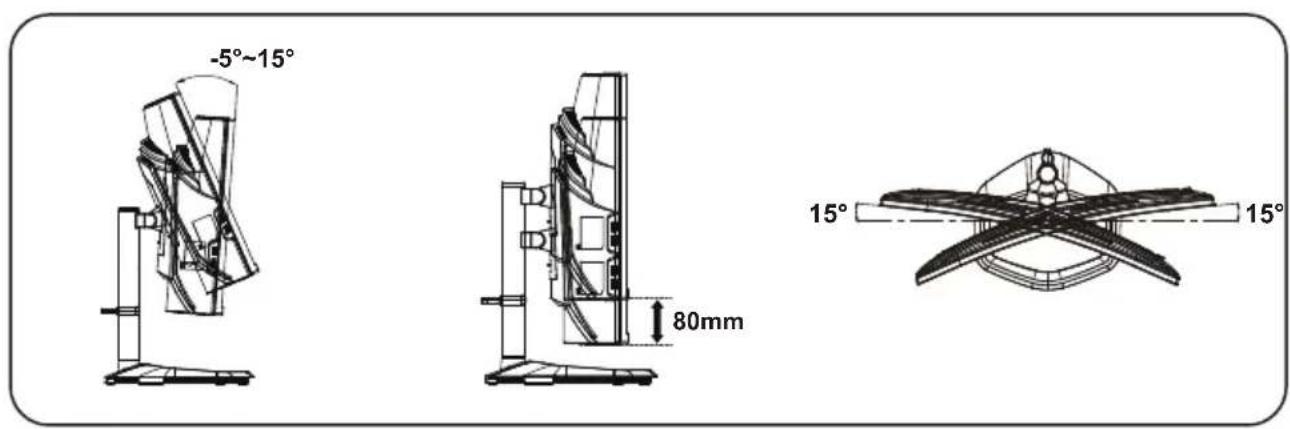

Réglages de l'écran....7

Instructions d'installation d'un support mural 8

Boutons de commande externes....9

Menu principal....10

Entrée 10

Réglage Audio 10

Mode de visualisation 11

Couleur Réglage.... 12

Réglage de l'image.... 13

Configuration.... 13

Spécifications 15

Timing pris en charge 16

Temps PC.... 16

Temps vidéo 17

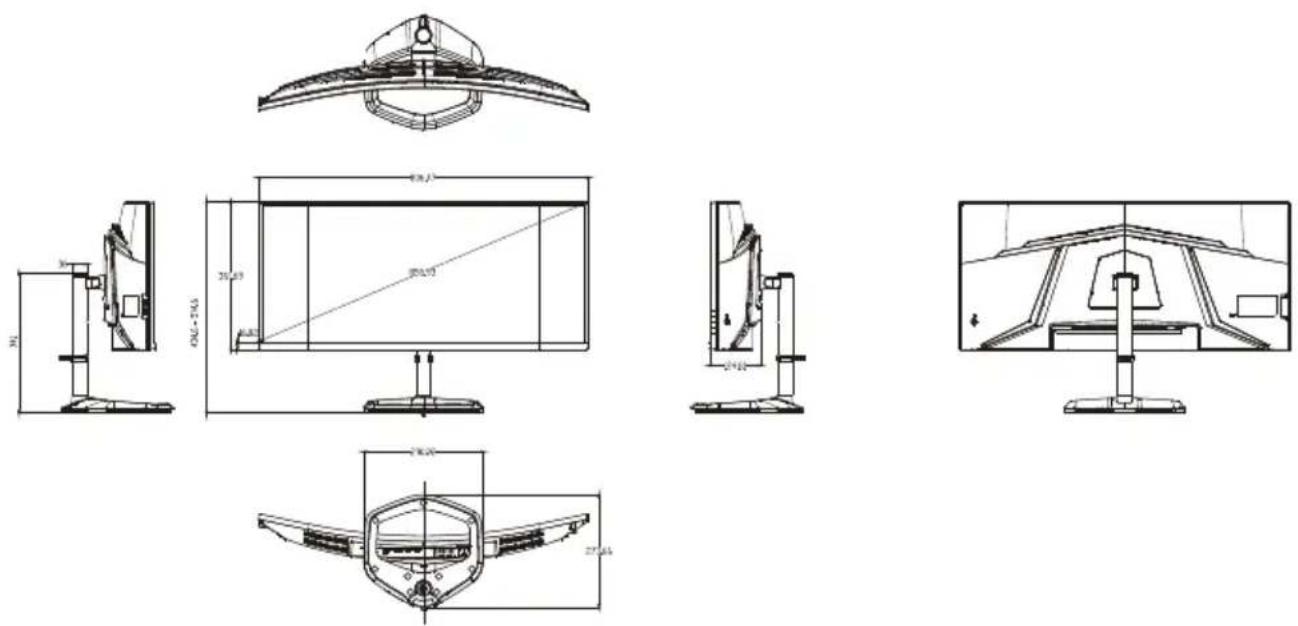

Dimensions externes du produit...17

Notice de sécurité de la FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 du règlement de la FCC. Ces exigences sont définies pour protéger raisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génère, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conforme aux instructions peut provoquer des interférences dangereuses avec les communications radio.

Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/télé (allumez/éteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du récepteur dans la même prise.
• Pour toute assistance, contactez le distributeur ou un technicien radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. déclare par la présente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La Directive CEM 2014/30/UE, la Directive Basse Tension 2014/35/UE, la Directive RoHS 2011/65/UE et la Directive 2009/125/CE établissent un cadre pour la fixation d'exigences d'éco-conception pour les produits liés à l'énergie.

Remarque :

Afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque : câble blindé

Pour se conformer aux exigences CEM, un câble blindé doit être utilisé pour la connexion de ce produit et tout autre appareil électronique.

Remarque :

L'écran est exclusivement utilisé pour l'affichage vidéo et d'images d'informations acquises à partir d'appareils électroniques.

Remarque : périphériques

Seul un périphérique (périphérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre périphérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de la partie 15 de la réglementation FCC. Lors de l'utilisation de ce produit, il faut respecter les deux exigences suivantes : (1) Cet appareil ne doit pas générer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement inattendu.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modèle : GM34-CWQ ARGB

Nom de la compagnie : Amérique du Nord - CMI USA, Inc.

Adresse : 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

Contact : Représentant Cooler Master

Téléphone : [phone]

Remarque : pour les utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme ICES-003 (Norme sur le matériel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs à domicile dans l'UE

Si ce symbole apparaît sur un produit ou son emballage, cela signifie qu'il ne doit pas être jeté avec les déchets ménagers. Les déchets d'équipements doivent être déposés dans un centre de recyclage spécialisé dans le recyclage des déchets d'équipements électriques et électroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usagés sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usagés, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous avez acheté le produit.

Consignes de sécurité importantes

Lisez attentivement les instructions suivantes.

1. Pour nettoyer l'écran du moniteur LCD : Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.
2. Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.
3. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut causer des dommages permanents à l'écran.
4. N'enlevez pas le couvercle et n'essayez pas de réparer cet appareil vous-même. Un technicien agréé doit effectuer l'entretien de toute nature.
5. Rangez l'écran LCD dans une pièce à une température -20° à 60°C (-
6. Débranchez immédiatement votre écran et appelez un technicien agréé dans l'un des cas suivants :
7. Le câble de signal de l'écran au PC est déchiré ou endommagé.
8. Le moniteur LCD a été exposé à un liquide ou à la pluie.
9. Le moniteur LCD ou son boîtier est endommagé.

Contenu de la boîte

(Utilisé pour le câble fixé à l'arrière de la base du support)

Vis de la base

(UTILISÉES POUR L'INSTALLATION DE LA BASE DU SUPPORT ET DU SUPPORT)

Câble micro USB vers

USB de type A (en option)

(Utilisé pour éclairer le support ARGB)

Câble USB de

type A à B (facultatif)

(Transmission de données PC et moniteur)

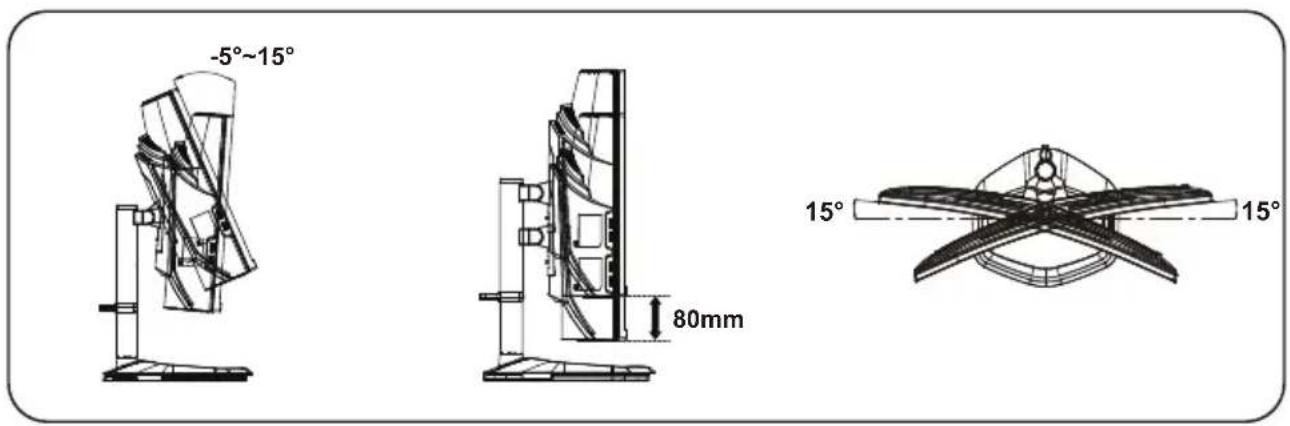

Installation du bras/de la base de l'écran

À l'aide de l'application MasterPlus+, vous pouvez entièrement personnaliser l'éclairage ARGB intégré au support Halo.

* Rendez-vous sur https://masterplus.coolermaster.com/ pour plus d'informations.

• Pour de meilleurs résultats, il est recommandé de regarder directement l'avant de l'écran et d'effectuer les réglages nécessaires.
• Assurez-vous que l'écran est monté verticalement sur la base du support.
• Lors du réglage des angles de vue de l'écran, évitez de le toucher et tenez le support afin d'éviter qu'il ne tombe.

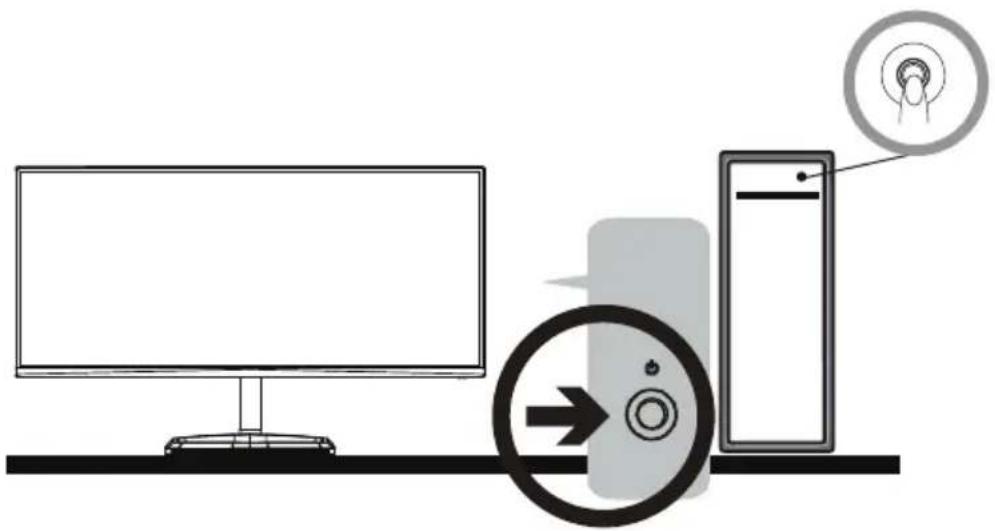

Boutons de commande externes

Appuyez pour allumer l'écran et maintenez appuyé pour l'éteindre.

Lorsque le menu OSD est activé, tirez le bouton vers haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin. Lorsque vous aurez terminé, vous pouvez tirer le bouton Retour pour retourner au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

REMARQUE : Témoin d'alimentation;

Bleu = ALLUMÉ;

Orange = économie d'énergie.

Des explications sur le menu OSD et des symboles du menu rapide OSD et leurs utilisations fonctionnelles sont indiquées ci-dessous.

REMARQUE : Le contenu suivant est fourni à titre indicatif uniquement. Les spécifications réelles du produit peuvent être différentes.

Choisir : Accède au sous-menu en surbrillance ou modifie l'entrée du menu sélectionné.

Quitter : Ferme le menu OSD.

Retour : Retourner au menu précédent ou quitter la modification d'une entrée.

Vers le haut : Déplace la surbrillance vers le haut.

Vers le bas : Déplace la surbrillance vers le bas.

Gauche : Déplace la surbrillance vers la gauche.

Vers la droite : Déplace la surbrillance vers la droite.

Augmenter : Augmenter le paramètre OSD.

Diminuer : Diminuer le paramètre OSD.

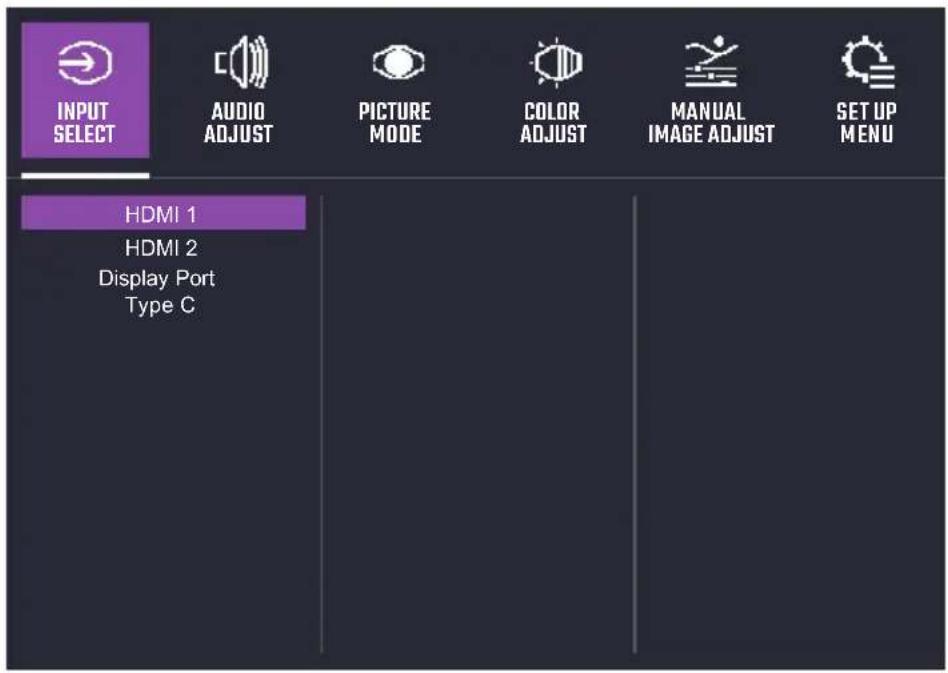

Menu principal [entrée]

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU HDMI 1 HDMI 2 Display Port Type C

- Accès au menu d'entrée pour changer le signal d'entrée.

■ HDMI : 100Hz (MAX) et Synchronisation adaptive pris en charge en 3440x1440 ■ DP : 144Hz (MAX) et Synchronisation adaptive pris en charge en 3440x1440 ■ Type C : 144Hz (MAX) sous 3440x1440 (si le mode Type C 3.0 est désactivé) 60Hz (MAX) sous 3440x1440 (si le mode Type C 3.0 est activé)

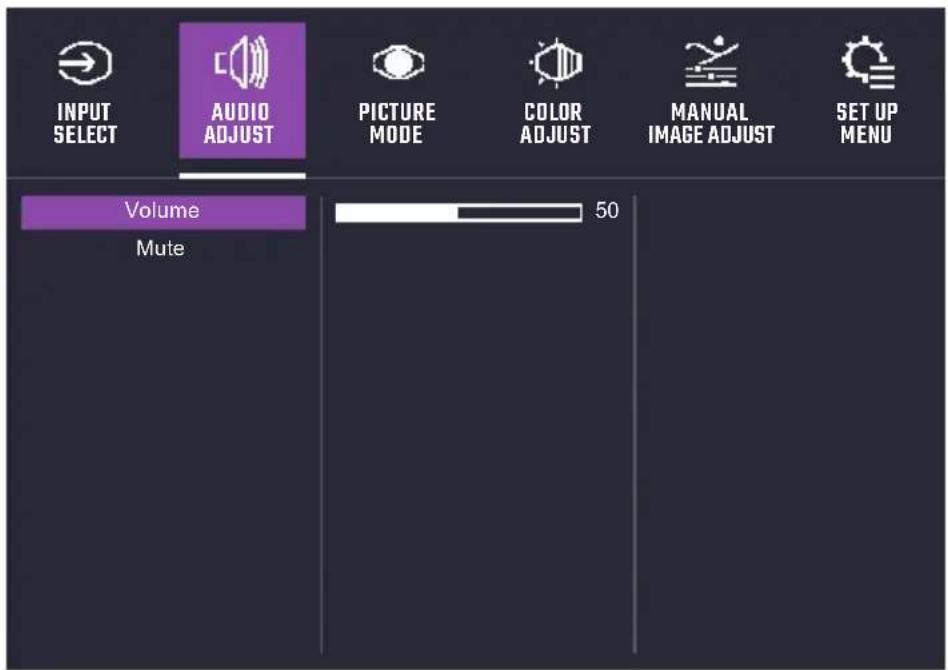

Réglage audio

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Volume Mute 50

- Accédez au menu Réglage audio pour régler les fonctions, y compris les fonctions Couper le son et Volume, etc.

■ Volume : Le niveau de volume peut être entre 0 et 100. ■ Muet : Permet d'activer ou de désactiver la fonction Couper le son.

Réglez le niveau du volume de façon appropriée pour éviter d'endommager l'ouïe.

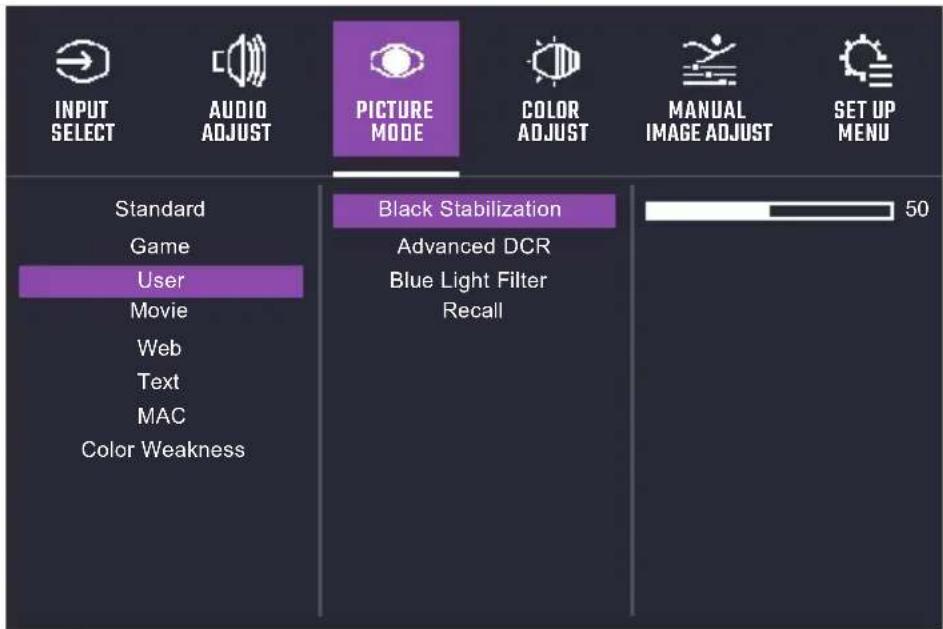

Mode de visualisation

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Standard Game User Movie Web Text MAC Color Weakness Black Stabilization Advanced DCR Blue Light Filter Recall 50

    G["Standard Game"] --> H["GAMER1 GAMER2 FPS1 FPS2 RTS MOBA"]
    I["User Movie Web Text MAC Color Weakness"] --> H
    H --> J["Black Stabilization Advanced DCR Blue Light Filter Rename Recall"]

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Standard Game User Movie Web Text MAC Color Weakness Black Stabilization Advanced DCR Blue Light Filter Recall 50

- Accédez au menu Mode Image pour régler différents modes d'image.

a. Stabilisation Noir : Essayez d'éclaircir les zones sombres sans surexposer les zones les plus claires. La valeur de réglage est entre 0 et 100. b. DCR avancé : Détecte automatiquement la luminosité du signal d'entrée et le module de rétroéclairage pour améliorer les performances de l'image. La valeur de réglage est entre 0, 25, 50, 75 et 100. c. Filtre lumière bleue : Il faut réduire l'émission de lumières nocives à faible lumière bleue sur un écran afin de protéger les yeux grâce à la technologie faible lumière bleue. Réglez la valeur du filtre de lumière bleue entre 0 et 100. d. Mémoriser : Restaurez les paramètres aux valeurs par défaut.

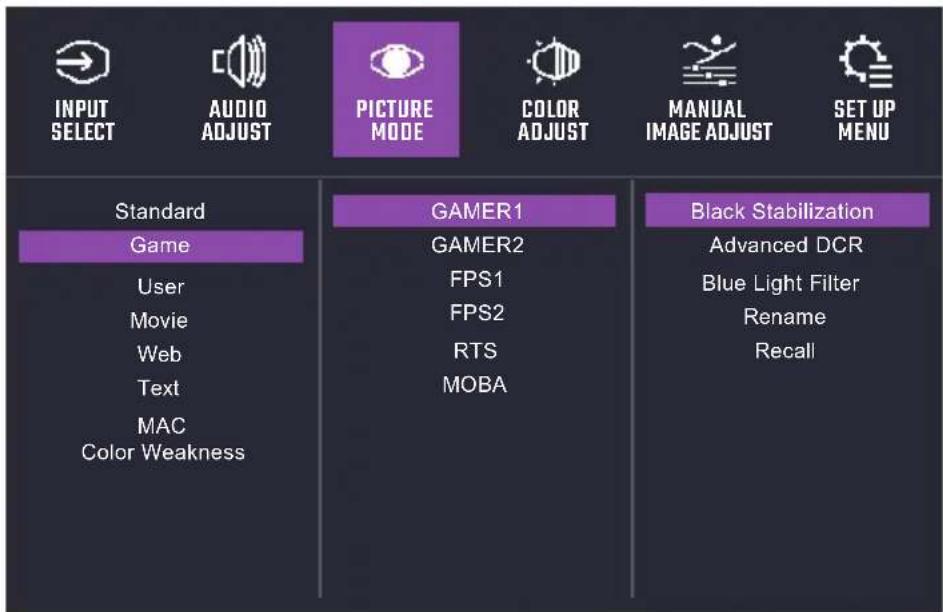

■ Jeux : Fournit la meilleure option de jeu.

a. GAMER1/GAMER2 : Fournit une option de jeu personnalisée, y compris la stabilisation du noir, le DCR avancé, le filtre de lumière bleue, la fonction Renommer et Rappel. b. FPS1 : Fournit le réglage optimisé pour les jeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènes sombres. c. FPS2 : Fournit le réglage optimisé pour les jeux FPS (tir à la première personne) pour les scènes normales. d. RTS : Fournit le réglage optimisé pour les jeux RTS (stratégie en temps réel). e. MOBA : Fournit le cadre optimisé pour les jeux MOBA (arène de bataille en ligne multijoueur).

■ Utilisateur : Fournir une option personnalisée de jeu utilisateur.

■ Film : Fournit le réglage optimisé pour voir des films.

■ Web : Fournit le réglage optimisé pour naviguer sur des sites Web.

■ Texte : Fournit le réglage optimisé pour la lecture (espace couleurs natifs : sRGB).

■ MAC : Fournit le paramètre optimisé pour l'utilisation de MAC.

■ Color Weakness : Fournit un réglage personnalisé, y compris des fonctions de réglage telles que les filtres rouge et vert pour les personnes souffrant d'un problème de perception des couleurs.

Réglement des couleurs

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Contrast/Brightness 6-axis Color Color Temperature Color Domain Gamma Color Space Color Range HDR Contrast Brightness 50

- Accédez au menu Réglage des couleurs pour régler le mode de couleur idéal.

■ Contraste : Le niveau de contraste peut être entre 0 et 100. ■ Luminosité : Le niveau du rétroéclairage peut être entre 0 et 100. ■ Couleur 6 axes : Réglez les fonctions Teinte et Saturation.

a. Teinte : Réglez le ton d'une couleur spécifique.

b. Saturation : Réglez l'intensité et la coloration d'une couleur spécifique.

■ Température couleur : À régler entre les paramètres de couleur Bleu, Froid, Natif, Chaud et Personnalisé qui peuvent affecter la valeur Rouge, Vert et Bleu de 0 à 100. ■ Color Domain : Doit être entre Auto, Mode RGB et Mode YUV. ■ Gamma : La courbe gamma doit être entre 1.8, 2.0, 2.2, 2.4 et 2.6. ■ Échelle chroma : Convertit l'espace des couleurs entre Auto, sRGB, Adobe RGB, DCI-P3 et BT.2020. ■ Plage de couleur : La gamme de couleurs HDMI doit être entre Auto, Gamme complète (RGB 0-255) et Gamme limitée (RGB 16-235). ■ HDR : Doit être entre Jeu, Film et Standard. La valeur doit être Rouge, Vert, Bleu, Luminosité ou Contraste de 0 à 100 en mode Standard.

[Réglage de l'image]

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Sharpness Aspect Ratio Overscan 50

- Accédez au menu Réglage manuel de l'image pour effectuer des réglages.

■ Finesse : La netteté peut être entre 0 et 100. ■ Rapport d'Aspect : Remplissez Format de l'image et le mode Plein écran peut être sélectionné. ■ Surbalayage : Pour activez/désactivez la fonction Surbalayage.

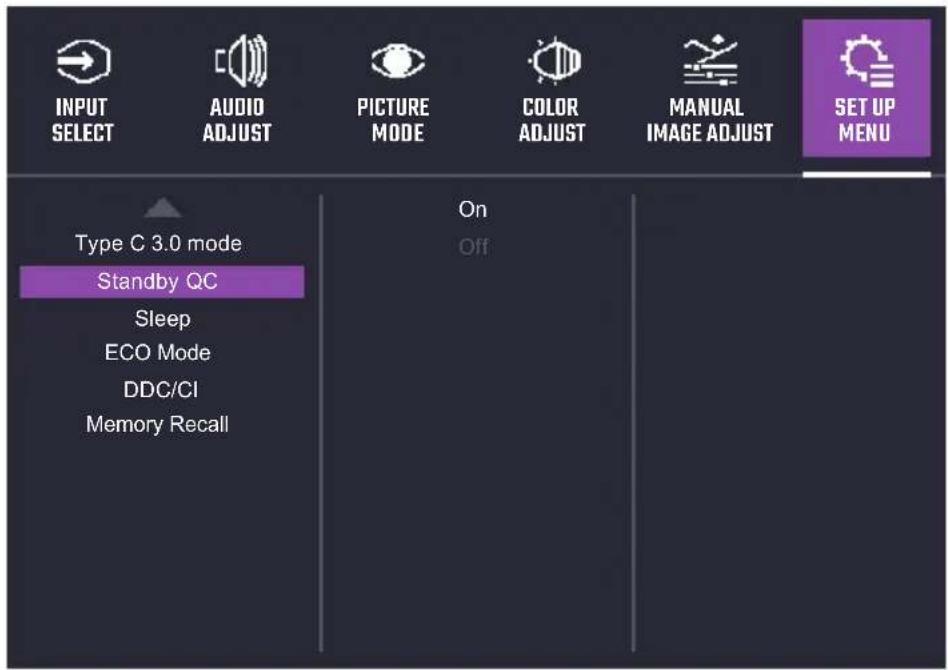

[Configuration]

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Language Adaptive-Sync Over Drive Motion Clearness Crosshair Frame Rate Notice Resolution Notice Information OSD Timeout OSD Background Power Indicator Auto Power Off English Français Deutsch Español Italiano Suomi Русский Tiếng Việt 日本語 한국의 繁體中文 简体中文

INPUT SELECT AUDIO ADJUST PICTURE MODE COLOR ADJUST MANUAL IMAGE ADJUST SET UP MENU Type C 3.0 mode Standby QC Sleep ECO Mode DDC/CI Memory Recall On Off

■ Langue : Les options disponibles sont Anglais, français, allemand, espagnol, italien, finnois, russe, vietnamien, japonais, coréen, chinois traditionnel, chinois simplifié. ■ Adaptive-Sync/FreeSync Premium : Pour activez/désactivez la Adaptive-Sync/FreeSync Premium.

L'activation de la Adaptive-Sync/FreeSync Premium peut entraîner des effets secondaires tels que le scintillement en raison de la fluctuation de la fréquence de sortie des cartes graphiques.

■ Taux de réaction : Les modes Désactivé, Normal, Avancé, Ultra rapide, Dynamique sont des options disponibles pour accélérer le temps de réponse. ■ Motion Clearness : Réglage MPRT avec : Élevé, Moyen, Faible ou Désactivé selon les options disponibles. ■ Crosshair :

a. H./V. Position : Réglez H./V. Position de 0 à 100. b. Pixel Color : Les valeurs R, G et B doivent être entre 0 à 100. c. Style : 5 options de mode sont disponibles.

■ Avis fréq img : Afficher les informations de fréquence d'images sur l'écran. Réglez les fonctions, y compris Haut à droite, Haut à gauche, Bas à droite, Bas à gauche et Désactivé. ■ Avis Résolution : Pour activer/désactiver la Notice sur la résolution. ■ Informations : Affichez les informations de base du modèle, y compris la Résolution, HDR, la Synchronisation adaptative, H./V. Réglage de la fréquence et de l'horloge de pixels. ■ Interruption OSD : Le délai OSD peut être entre 5, 15, 30 et 60. ■ Arr-plan OSD : Pour activer/désactiver l'arrière-plan OSD. ■ Voyant alim. : Pour Allumer/Éteindre le témoin d'alimentation. ■ Arrêt Auto : Pour activer ou désactiver l'extinction automatique. ■ Mode Type C 3.0 : Activez ou désactivez le mode fonction Type C 3.0. ■ CQ en mode veille : Activez ou désactivez la fonction veille QC. ■ Veille : Les options disponibles sont 30 minutes, 45 minutes, 60 minutes, 120 minutes et Désactivée. ■ Mode ECO : Les options disponibles sont Standard, Optimisé et Conservé. ■ DDC/CI : Activer ou désactiver DDC/CI. ■ Rappel de mémoire : Restaurez les paramètres aux valeurs par défaut.

Écran LCD	Taille	34"
	Pas des pixels	0,232(H) x 0,232(V)mm
	Luminosité	400 nits (Typique)
	Contraste	4000:1 (Typ.)
	Angle de vue	178°(Horizontal) 178°(Vertical)
	Temps de réponse	0,5 ms MPRT (clarté de mouvement activée)**
Couleurs d'affichage		16,7 millions de couleurs
Fréquence d'affichage max.(Résolution H*V/Fv)		3440*1440 @ 144 Hz (DP & Type C)3440*1440 @ 100 Hz (HDMI)
Consommation électrique	Allumé	31W (Typ.)***
	Veille	≤0,5 W
	Éteindre	≤0,3 W
Connecteur d'entrée/sortie		HDMI x 2DP x 1TYPE-C x 1 (PD 20V/3,32A(Max))USB-B x 1Prise casque x 1USB-A x 2
Signal vidéo d'entrée		Signal DP (modèles DP uniquement);Signal HDMI (modèles HDMI uniquement);Signal TYPE C (modèles TYPE C uniquement);
Haut-parleurs		5Wx2
Effets audio		Sortie audio (uniquement pour le modèle de sortie audio)
Alimentation électrique		100-240 VAC, 50/60 Hz
Conditions environnementales		Température de fonctionnement : 0°C~40°C;Température de stockage : -20°C~60°C;Humidité de fonctionnement : 10~85%HR
Dimensions de l'appareil (L x H x P)		806,5x273,7x(434,6-514,6)mm (avec bras/base)806,5x124,6x361,7mm (sans bras/base)
Dimensions de la boîte (L x H x P)		890x191x465mm
Poids (net)		7,6 kg/unité (avec bras/base)5,9 kg/unité (sans bras/base)
Spécifications de l'unité		Inclinaison : -5° à 15°Rotation : -15° à 15°Hauteur : 0 à 80mm

SDoC

HIGH-DEFINITION MULTIMEDIA INTERFACE

Raccolta Carta

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Timing pris en charge [Temps PC]

Mode Résolution		Fréquence horizontale (KHz)	Fréquence verticale (Hz)	Horloge de pixels (MHz)	Port
					Entrée HDMI	ENTRÉE DP	Type C
VGA	640x480@60Hz	31,469	59,940	25,175	O	O	O
	640x480@72Hz	37,861	72,809	+ 31,500	O	O	O
	640x480@75Hz	37,500	75,000	+ 31,500	O	O	O
MAC	640x480@66,66Hz	35,000	66,667	30,240	O	O	O
VESA	720x400@70Hz	31,469	70,087	28,322	O	O	O
SVGA	800x600@56Hz	35,156	56,250	36,000	O	O	O
	800x600@60Hz	37,879	60,317	40,000	O	O	O
	800x600@72Hz	48,077	72,188	50,000	O	O	O
	800x600@75Hz	46,875	75,000	49,500	O	O	O
MAC	832x624@74,55Hz	49,722	74,550	57,280	O	O	O
XGA	1024x768@60Hz	48,363	60,004	65,000	O	O	O
	1024x768@70Hz	56,476	70,069	75,000	O	O	O
	1024x768@75Hz	60,023	75,029	78,750	O	O	O
MAC	1152x870@75Hz	68,681	75,062	100,000	O	O	O
VESA	1152x864@75Hz	67,500	75,000	108,000	O	O	O
	1280x960@60Hz	60,000	60,000	108,000	O	O	O
SXGA	1280x1024@60Hz	63,981	60,020	108,000	O	O	O
	1280x1024@75Hz	79,976	75,025	135,000	O	O	O
VESA	1280x720@60Hz	45,000	60,000	74,250	O	O	O
WXGA	1280x800@60Hz	49,702	59,810	83,500	O	O	O
WXGA+	1440x900@60Hz	55,935	59,887	106,500	O	O	O
WSXGA+	1680x1050@60Hz	65,290	59,954	146,250	O	O	O
FHD	1920x1080@60Hz	67,500	60,000	148,500	O	O	O
	1920x1080@144Hz	166,587	143,981	346,500	×	O	O
UWFHD	2560x1080@60Hz	67,080	60,000	230,755	O	O	O
	2560x1440@120Hz	183,000	120,100	497,750	O	×	×
UWQHD	3440x1440@60Hz	88,900	60,000	319,800	O	O	O
	3440x1440@100Hz	150,900	100,000	539,300	O	O	o (désactivé)*
	3440x1440@120Hz	180,200	120,100	647,200	×	O	o (désactivé)*
	3440x1440@144Hz	216,100	144,100	776,700	×	O	o (désactivé)*

* La synchronisation peut être prise en charge lorsque le mode Type C 3.0 est désactivé.

[Temps vidéo]

Code d'identification vidéo	Formater	Rapport D'Aspect	Taux de champ	Horizontale (KHz)	Vertical (KHz)	Horloge de pixels (MHz)	H-Total V	V-Total
	640x480p1	4:3	59,94	31,469	59,94 25	175	800 525
			60	31,500	60,00	25,200 800		525
3	720x480p	16:9	59,94	31,469	59,94	27,000	858	525
			60	31,500	60,00	27,027	858	525
4	1280x720p	16:9	59,94	44,955	59,94	74,176	1650	750
			60	45,000	60,00	74,250	1650	750
16	1920x1080p	16:9	59,94	67,433	59,94	148,352	2200	1125
			60	67,500	60,00	148,500	2200	1125
18	720x576p	16:9	50	31,250	50,00	27,000	864,000	625
19	1280x720p	16:9	50	37,500	50,00	74,250	1980,000	750
31	1920x1080p	16:9	50	56,250	50,00	148,500	2640,000	1125
63	1920x1080p	16:9	120	135	119,88/120	297	2200	1125
97	3840x2160p	16:9	60	135	60	594	4400,000	2250

Dimensions externes du produit
