MODE D'EMPLOI OVS01CC OPTEX

No.59-2654-1 190404 Consignes d’Installation Système de détection pour le comptage de véhicules OVS-01CC Caractéristiques ● Le détecteur peur compter des véhicules qui se déplacent grâce à l’utilisation de deux technologies : le changement Doppler et les FMCW. ● La capacité de détection d’autres objets peut être réduite (brevet déposé). ● Un chauffage intégré diminue le risque de neige sur ledétecteur (il s’active automatiquement en fonction de latempérature de l’air ambiant). ● Ce produit n’est pas affecté par les obstacles souterrains, il est installé au-dessus du sol. ● Temps d’installation réduit, comme la voie d’accèsaux véhicules n’est pas fermée, et que des travauxde génie civil de sont pas nécessaires.1 Mesures de sécurité 2 2 Nom du composant 3 3 Avant d’utiliser le produit 4 -1 Principe de détection et fonctionnement basique du détecteur :4 3-2 Recommandations pour l’installation 5 3-3 Conditions de détection 7 3-4 Déroulement de l’installation 8 4 Étapes de l’installation (Basique) 10 4-1 Installation des principaux appareils 10 4-2 Paramétrages des vérifications et modifications 13 4-3 Étalonnage 14 4-4 Contrôle de la zone de détection 15 4-5 Autres Fonctions 17 5 Installation avancée 18 5-1 Sensibilité 18 6 Résolution des problèmes 19 7 Caractéristiques 20 7-1 Caractéristiques 20 7-2 Schéma de la zone de détection 21 7-3 Dimensions 21 Table des matières 8 Accessoires----------------------------------------------------21-2- Ce produit est un détecteur de comptage de véhicules, il est installé à côté d’une voie de circulation. Ne pas utiliser le produit à d’autres fins. Pour une utilisation sans risque À propos des repères La description ci-dessous concerne une utilisation correcte du produit sans risque de dommages à autrui, ni de dégradation des biens. Les repères et leur sens sont expliqués ci-dessous : Veuillez lire le texte de manière à bien en comprendre le contenu. AVERTISSEMENT Le fait de ne pas respecter ces consignes et une mauvaise manipulation peuvent occasionner des blessures graves ou même entraîner la mort. ATTENTION Le fait de ne pas respecter ces consignes et une mauvaise manipulation peuvent causer des blessures et/ou des dégâts matériels.

EXEMPLES DE SYMBOLES GRAPHIQUES

Le symbole ᇞ indique ce à quoi vous devez prêter attention. (Avertissement inclus). Les avertissements spécifiques sont indiqués à l’intérieur du symbole (la figure à gauche indique un risque de choc électrique). Le symbole indique l’interdiction. Les avertissements spécifiques sont indiqués à l’intérieur du symbole ou à côté (la figure à gauche indique l’interdiction de le démonter). Ce symbole indique un comportement à respecter ou un produit à utiliser obligatoirement. Des consignes spécifiques sont indiquées à l’intérieur ou près du symbole (la figure à gauche indique qu’il faut couper l’alimentation). Ne pas toucher avec les mains mouillés Ne pas toucher l’appareil principal ou la prise d’alimentation les mains mouillées (De même, ne pas les toucher avec les mains mouillées par la pluie). Risque d’électrocution. Ne pas démonter ou remonter NE JAMAIS procéder à un démontage ou une modification de l’appareil qui pourrait s’avérer dangereux. Risque d’incendie ou d’électrocution. Eteindre le système Électrique en cas d’anomalie Si vous deviez utiliser l’appareil dans des conditions inhabituelles, s’il y a de la fumée, une odeur particulière, cela peut provoquer un incendie, une électrocution ou brûler. Éteindre immédiatement. Couper immédiatement l’alimentation et contacter l’entrepreneur. Utiliser l’appareil en prenant en compte ses spécificités. Utiliser l’appareil en prenant en compte ses spécificités expliquées dans ce document. L’appareil ne fonctionnera pas correctement et un incendie ou un choc électrique peuvent survenir. Toujours couper le courant pendant l’installation Toujours couper l’alimentation pendant l’installation et/ ou le câblage. Un choc électrique peut survenir. Ne pas utiliser de jets à haute pression Ne pas arroser l’appareil avec un seau, un tuyau d’arrosage et/ ou tout nettoyeur à haute pression. L’eau peut s’infiltrer dans l’appareil et causer des dommages. Connecter les câbles fermement et de manière sécurisé Suivez les étapes décrites dans ce document pour le câblage. Un incendie ou un choc électrique peuvent survenir. Fixer fermement. Suivez les étapes décrites dans ce document quand vous fixez l’appareil à un Poteau. Les appareils peuvent tomber ou les câbles peuvent se détendre, pouvant ainsi provoquer des blessures, un incendie et/ ou un choc électrique. Installer et configurer les appareils correctement. Suivez les étapes décrites dans ce document pour une installation, une configuration et une vérification correctes. Cela peut sinon empêcher la détection de véhicules. Nettoyer régulièrement l’appareil. Veillez à nettoyer l’appareil régulièrement. En cas d’anomalie, ne pas utiliser l’appareil. AVERTISSEMENT ATTENTION

Mesures de sécurité-3- Sensitivité VALUE Standby

Unité de commande Bouton valeur Bouton de plage maximale des hyperfréquences Indicateur de valeur Indicateur de fonctionnement Bouton sortie 1 Bouton contrôle de zone ● Indicateur defonctionnement Bouton sortie 2 Bouton étalonnage Fonctionnement Attente : vert ; détection : rouge Contrôle de zone de détection Aucune détection : clignotement vert. Détection : clignotement rouge

talonnage Attente : Clignotement lent bleu.

talonnage : clignotement rapide bleu Réinitialisation Réinitialisation terminée :

aune pendant 2 secondes

Bloc de raccordement Puissance Sortie1 Sortie2 Câble utilisable Câble lisse : 0.5-1.2mm (AWG 30-16) Câble torsadé : 0.3-2.0sq (AWG 22-14) Sortie relais sans tension N.O./N.C. commutable 30VDC 0.3A ou inférieur (charge résistive) Sortie relais sans tension N.O./N.C. comm utable 30VDC 0.3A ou inférieur (charge résistive) Alimentation 12-24VDC

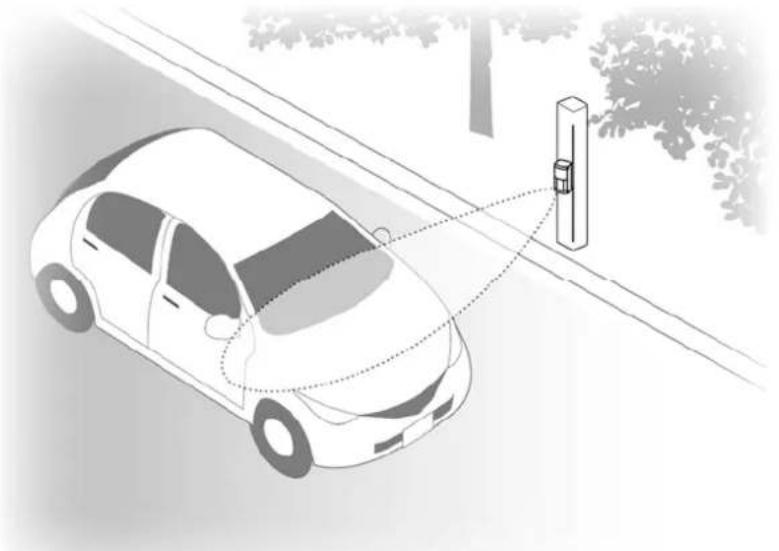

osants-4- 3-1 Principe de détection et fonctionnement de base du détecteur● Principe de détection Le détecteur utilise la réflexion des hyperfréquences et des ondes de type ultrasons pour détecter un véhicule. (Plus la réflexion est élevée, plus la détection devient facile.)

Le détecteur à hyperfréquences utilise la technologie FMCW, il est capable de détecter un véhicule.

La logique de détection est illustrée ci-dessous Détecteur hyperfréquence Zone de détection Si une seule personne pénètre dans la zone de détection, la sortie relais ne se déclenchera pas (en revanche, la détection d’un groupe de piétons ou d’une personne avec des bagages est possible). Lorsqu’un véhicule est présent, le détecteur détecte le véhicule. Si un véhicule est garé dans la zone de détection, le détecteur conservera le statut de détection. Lorsqu’un véhicule quitte la zone de détection, le détecteur passera en statut de non-détection. NOTE Les cas suivants peuvent se produire en raison des principes de détection. ● Si un piéton ou un objet se situe dans la zone de détection après le départ d’un véhicule, le détecteur conservera son statut de détection même lorsque le véhicule aura quitté la zone de détection. Le détecteur peut ne pas revenir à un statut de non-détection en présence d’un drapeau, d’une bannière, d’herbes hautes, et/ ou de neige. ● Si un véhicule suit un autre véhicule de très près lorsqu’il pénètre dans la zone de détection, il se peut qu’ils soient détectés comme un seul véhicule.

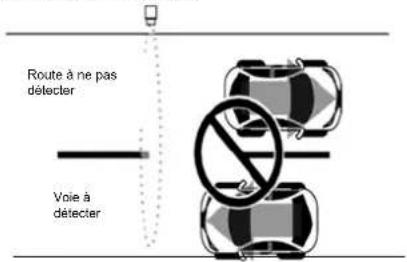

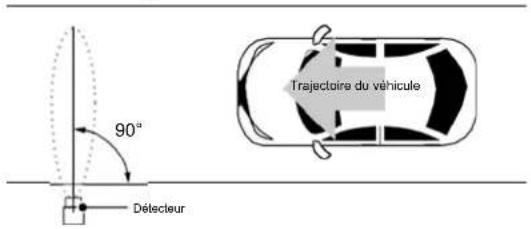

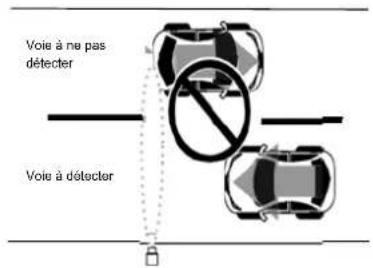

Avant d’utiliser le produit-5- Route à ne pas détecter Voie à détecter 3-2 Recommandations pour l’installation du détecteur Installe r le poteau pour le détecteur dans la configuration suivante. Le détecteur fonctionnera correctement uniquement si le sens et la hauteur de pose sont corrects. Hauteur de pose : 500mm(19.69in.) entre le sol et le bas du détecteur. Angle d’Installation : 90 degrés vers le sens de circulation du véhicule. Voie de circulation à double sens : installer le détecteur sur la voie de circulation que vous souhaitez contrôler. Le détecteur ne peut pas détecter de véhicule sur la voie opposée. NOTE Voie de circulation à double sens : Pour utiliser le détecteur pour une voie à double sens, régler la distance de détection de manière que la zone de détection ne couvre pas la voie opposée (voir P.13 "4-2. Paramétrage des Vérifications et des Modifications").

Toujours installer le détecteur sur un poteau vertical ancré dans le sol. Installer un détecteur sur un poteau incliné causerait une détection du sol par le détecteur qui empêcherait l’appareil de fonctionner correctement. Zone de détection du détecteur hyperfréquences Poteau incliné 90° Détecteur Trajectoire du véhicule Sol Voie à ne pas détecter Voie à détecterRoute à ne pasdétecter Route à ne pas détecterVoie à détecter-6-

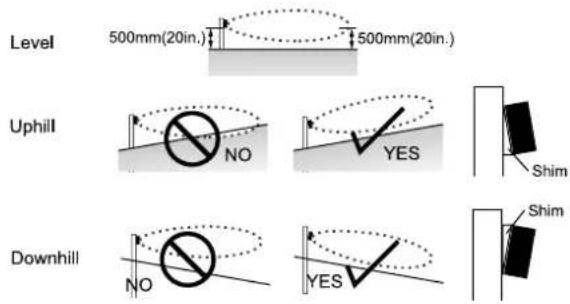

Veillez à ajuster la zone de détection de façon à ce qu'elle soit parallèle à la surface de la route. Un réglage vertical peut-être nécessaire si la surface de la route remonte ou descend loin de la hauteur de pose des capteurs. . Ne pas installer d’objet en mouvement tels que des drapeaux ou des bannières dans la zone de détection. Retirer la végétation de la zone de détection ou reconfigurer la zone de détection pour qu’elle soit plus petite. Si ces étapes ne sont pas respectées, le détecteur ne retournera pas à un statut de non-détection ou ce changement de statut sera retardé.

Ne pas utiliser de lampe fluorescente autour de la zone de détection. Cela peut empêcher le détecteur de fonctionner correctement. NOTE-7- 3-3 Recommandations pour la détection Un véhicule est détecté s’il s’approche du détecteur à une vitesse comprise entre 2 et 60km/h (1.2 à 37.3 mph) NOTE Les cas suivants peuvent se produire en raison des caractéristiques du produit. Le détecteur peut ne pas fonctionner correctement s’il est installé dans un lieu qui ne correspond pas aux conditions d’installation. Le détecteur peut ne pas fonctionner correctement si son installation n’est pas conforme aux instructions énoncées dans ce manuel.

Les piétons, les bicyclettes ou tout autre objet volumineux pénétrant la zone de détection peut être détecté.

La détection peut échouer ou être ponctuelle en fonction de la taille du véhicule. En fonction de la position et/ ou du sens d’approche du véhicule, le distance à détecter peut-être réduite ou peut ne pas être détectée. La performance du détecteur peut être affectée par les cas suivants :

• Le poteau du détecteur n’est vertical par rapport au sol

• La surface du détecteur est couverte de glace, de neige, ou de poussière.
• Neiges abondantes. NOTE-8- 3-4 Déroulement de l’Installation Le déroulement de l’installation est indiqué ci-dessous. À lire attentivement avant utilisation. [1] Vérification de l’emplacement d’installation : allez à la P.5 Vérifier que le lieu d’installation corresponde aux conditions d’installation. [2] Installation de l’appareil : Allez à la P.10 Retirer le couvercle frontal et l’unité de commande du détecteur, fixer le détecteur et connecter le câble. [3] Réglage des vérifications et modifications (si nécessaire): Allez à la P.1

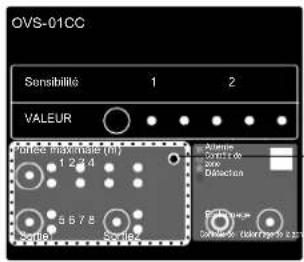

Vérifier les réglages, et si nécessaire, modifiez-les en fonction de l’environnement d’installation et des applications

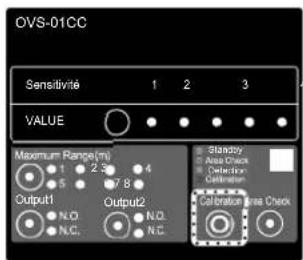

[4] Étalonnage : Allez à la P.14 Appuyez sur le bouton pour régler automatiquement le détecteur par rapport à l’environnement d’installation

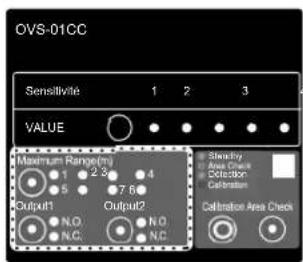

OVS-01CC Sensitivité12 3 4 5 VALUE Standby Détection Output16 7 8 Output2 OVS-01CC Sensitivité12 3 4 5 VALUE Standby Détection Output16 7 8Output2-9- [5] Vérification de la zone de détection : Allez à la P.15 Vérifiez la zone de détection. Si nécessaire, modifiez l’angle d’installation de l’appareil et/ ou du paramètre de distance de détection.

• Une fois que la condition d’installation a été modifiée, telle que l’angle, recommencez la procédure d’étalonnage. [6] Vérification du fonctionnement du système : Allez à la P.16 Vérifiez le fonctionnement de tout le système connecté au détecteur. [7] Modification des paramètres détaillé (si nécessaire) : Allez à la P.18 Modifiez les paramètres de réglages si nécessaire après vérification du fonctionnement du système

[8] Fixation du couvercle : Allez à la P.12 Fixez le couvercle et l’installation est terminée. NOTE Nettoyage d’entretien Si l’appareil devient sale, essuyez légèrement le détecteur avec une brosse souple ou un linge. S’il n’est toujours pas propre, utilisez un détergent naturel pour nettoyer le détecteur. Ne pas utiliser de produits chimiques tels que l’alcool. Ne pas appliquer de jets à haute pression. Cela peut provoquer une panne ou un incendie. OVS-01CC Sensitivité 1 2 3 4 5VALUE 2 3 Standby Détection Output1 6 7 8 Output2 OVS-01CCSensitivité1 2 3 4 5 VALUE Standby Détection Output16 7 8Output2-10- 4-1 Installation de l’appareil [1] Percez des trous de guidage dans les poteaux et fixez le détecteur. Montage 32±1 (1.26±0.04) M4tap [Unité : mm(pouces) [2] Faire passer le câble à travers les poteaux. [3] Fixez les poteaux pour que le détecteur soit face à l’angle montré ci-dessous. Pour un réglage précis de l’angle, après avoir fixé les poteaux, faire pivoter l’appareil pour obtenir le bon angle. L’angle du détecteur est réglable jusqu’à 30 degrés horizontalement par palier de 5 degrés.

Étapes de l’Installation (Basique) ● Tournevis cruciforme #2 ■Outils nécessaires■ ● Tournevis de précision cruciforme #1 90° GL+588(23.15) 5(0.20) Montage 70±1(2.76±0.04)-11- [4] Desserrez les vis de fixation au bas du couvercle et retirer le.

• Ne pas desserrer les vis complètement. Les vis pourraient tomber. Si vous perdez les vis, utilisez une vis cruciforme M3 x 10

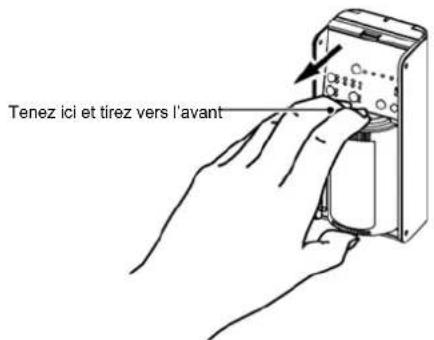

[5] Détachez l’appareil

Tenez ici et tirez vers l’avant [6] Fixez la base au poteau. [7] Connectez le câble à la borne. Attachez le câble de sortie relais à la borne « sortie »

Puissance Sortie1 Sortie2 Sortie relais sans tension N.O./N.C. Commutable 30VDC 0.3A ou inférieur (charge résistive) Sortie relais sans tension N.O./N.C. Commutable 30VDC 0.3A ou inférieur (charge résistive) Alimentation 12-24VDC Câble applicable : Câble lisse : 0.5-1.2mm (AWG 30-16) Câble torsadé : 0.3-2.0sq (AWG 22-14)-12- [8] Attachez l’appareil à la base. Faire rentrer le câble en trop à l’intérieur du poteau tout en attachant l’appareil. [9] Procédez aux étapes de la P.13 à 16 "4-2 vérification des paramètres et modifications", "4-3 Étalonnage", et "4-4 Vérification de la Zone de détection ". [10] Placez le couvercle en haut de la base d’abord, puis attachez-le tout en l’ouvrant et en l’écartant et repoussez le couvercle. Fixez le couvercle tout en l’ouvrant en en l’écartant et repousser le bas du couvercle. [11] Serrez les vis de fixation du couvercle.-13- 4-2 Paramétrage des vérifications et modifications OVS- 01CC Cette section décrit la manière de vérifier les paramètres de base. Utilisez les boutons pour modifier les paramètres si nécessaire. Sensibilité 1 2 3 4 5 VALEUR Portée maximale (m) 1 2 3 4 Attente Contrôle de zone Détection Éléments de réglage de base Sortie1 5 6 7 8 Sortie2 Étalonnage Contrôle de l’étalonnage de la zoneN.O. N.O. N.C. N.C. [1] Portée maximale Il est possible de régler la portée de détection d’après la largeur et la situation de la voie à détecter. Appuyer sur le bouton portée maximale permet de passer en revue les réglages. NOTE Il est recommandé de régler la portée à 1M (3.28ft.) de moins que la largeur réelle de la route. Bouton de portée maximale [2] Sortie1 Il est possible de sélectionner le type de borne de sortie1 à partie de N.O. (ouvrir le contact) N.C. (fermer le contact). Appuyer sur le bouton Sortie1 permet de passer de [N.O.] à [N.C.]. Bouton de Sortie1 [3] Sortie 2 Il est possible de sélectionner le type de borne de Sortie 2 à partir de N.O. (Ouvrir le contact) et N.C. (fermer le contact). Appuyer sur le bouton de Sortie2 permet de passer de [N.O.] à [N.C.]. Bouton de Sortie2 Portée maximale(m

Fonction d’étalonnage Cette fonction enregistre (mémorise) l’environnement de la zone de détection sans la présence de piétons ni de véhicule. Cette procédure rend la capacité de détection plus élevée et offre une détection stable. Si tout changement notable se produit autour de la zone de détection (comme la construction d’un mur ou d’une clôture), vous devez recommencer la procédure d’étalonnage. NOTE Pour un fonctionnement normal du détecteur, l’étalonnage doit être réalisé correctement. Les instructions suivantes doivent être respectées. Réalisez ceci après l’installation du détecteur.

Elle doit être réalisée sans véhicule, piéton ou tout objet en en déplacement dans la zone de détection.

Si un véhicule ou un piéton pénètre dans la zone de détection pendant l’étalonnage, recommencez la procédure. Si des modifications de la hauteur, du sens d’installation et/ ou de la portée maximale surviennent après l’étalonnage, recommencez la procédure

• Comment réaliser l’étalonnage [1] Vérifiez qu’il n’y ait pas de véhicule, de piéton ou tout autre objet à l’intérieur de la zone de détection. Le cas échéant, retirer tout objet de la zone de détection. [2] Appuyer sur le bouton Étalonnage sur l’appareil pendant 2 secondes et vérifier que le témoin de fonctionnement clignote en bleu lentement. Le témoin de fonctionnement clignote pendant 10 secondes puis clignote plus rapidement pendant 2 secondes. Les 10 premières secondes préparent à l’étalonnage. La zone doit rester inoccupée pendant cette période. L’étalonnage est réalisé pendant la période de clignotement rapide de 2 secondes. Si un véhicule ou un piéton pénètre dans la zone de détection pendant l’étalonnage, recommencez la procédure.

1. Appuyez sur le bouton étalonnage.

2. Le témoin de fonctionnement clignote bleu.

Cela peut prendre 2 secondes pour l’étalonnage si le détecteur a détecté un objet en mouvement pendant la procédure. Si l’étalonnage n’est pas terminé, vérifiez si des piétons ou des objets en mouvement (e.g. drapeau, bannière, herbes hautes) se situent autour de la zone de détection. Les retirer, et recommencez la procédure. [3] Quand l’étalonnage est terminé, le témoin de fonctionnement devient vert.

• Annulation de l’étalonnage Pour annuler l’étalonnage, appuyer sur le bouton d’étalonnage pendant 2 secondes à nouveau tandis que le témoin de fonctionnement clignote lentement pendant 10 secondes. (Le témoin de fonctionnement devient vert) L’annulation n’est pas possible tant que l’indicateur clignote rapidement. Recommencez la procédure

Attente Contrôle de zone Détection Étalonnage-15- 4-4 Contrôle de la zone de détection

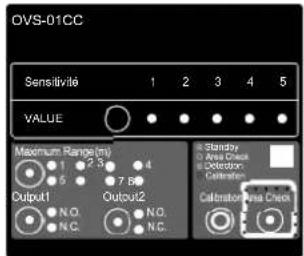

• Fonction contrôle de la zone de détection Cette fonction vous permet de contrôler visuellement le signal hyperfréquences utilisant l’indicateur de fonctionnement. Il est possible de s’assurer que l’angle et la taille de la zone de détection sont corrects. *Le contrôle de la zone de détection doit être réalisé après l’étalonnage.

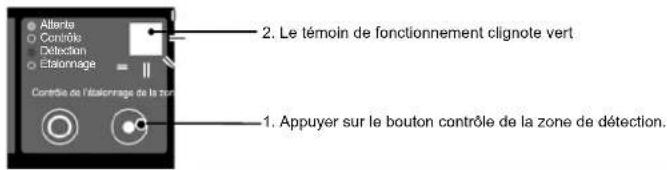

• Comment contrôler la zone de détection [1] Appuyer sur le bouton Contrôle de la zone de détection permet de passer au Mode Contrôle de la zone de la détection et le témoin de fonctionnement clignote vert. (S’il continue de clignoter vert (aucune détection) plus de 30 secondes, il retournera automatiquement en Mode de fonctionnement normal.) Si un piéton ou un objet est présent dans la zone de détection, le témoin de fonctionnement clignotera rouge. Dans ce cas, mettre l’objet hors de la zone jusqu’à ce que le témoin clignote vert. Si le témoin de fonctionnement clignote rouge, alors qu’aucun piéton ni objet n’est présent dans la zone de détection, Il est recommandé de recommencer la procédure d’étalonnage.

2. Le témoin de fonctionnement clignote vert

1. Appuyer sur le bouton contrôle de la zone de détection.

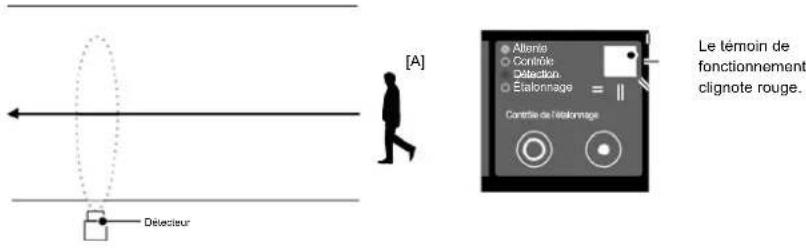

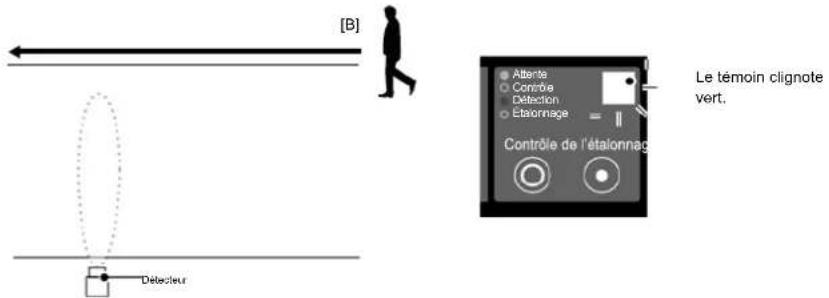

[2] Placez-vous au centre de la voie (voir Figure [A]) et marchez en direction de l’accès des véhicules. Lorsque le témoin de fonctionnement passe d’un clignotement vert (aucune détection) à un clignotement rouge (détection), vous êtes au bord de la zone de détection. (Dans un mode de fonctionnement normal, la zone de détection par véhicule peut être plus petite) Si la zone de détection obtenue n’est pas satisfaisante, réglez à nouveau l’angle et/ ou la portée du détecteur. *Après le réglage, recommencez la procédure d’étalonnage. [A] Le témoin de fonctionnement clignote rouge. Clignotement rouge Attente Contrôle Détection

Lorsqu’un piéton ou un objet se situe dans la zone de détection : AttenteContrôle Détection Étalonnage AttenteContrôle Détection Étalonnage Détecteur-16- [3] Placez-vous au bord de la voir (voir Figure [B]), marchez le long de la limite et vérifiez que le témoin de fonctionnement clignote vert (aucune détection). Si le témoin clignote rouge (détection), réglez à nouveau l’angle et/ou la portée du détecteur. Après le réglage, recommencez la procédure d’étalonnage à partir de l’étape [2]. [B] Le témoin clignote vert. [4] Après avoir contrôlé la zone de détection, appuyer à nouveau sur le bouton Contrôle de la zone de détection. Il retourne en Mode de fonctionnement normal et le témoin devient vert. *S’il clignote vert (aucune détection) pendant plus de 30 secondes, il retournera automatiquement en mode de fonctionnement normal

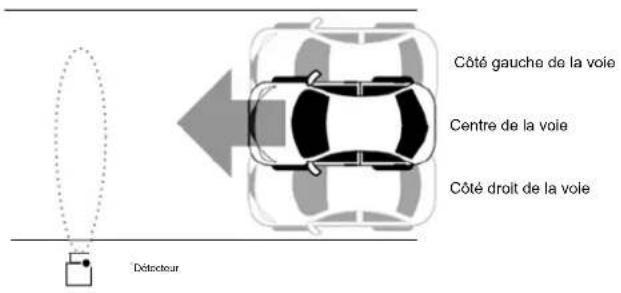

■ Contrôle de fonctionnement du système Après avoir contrôlé la zone de détection, vérifiez le bon fonctionnement du système tout entier, à l’aide d’un véhicule. Pour contrôler le bon fonctionnement, placez un véhicule sur le côté gauche, puis au centre et à droite de la voie

Côté gauche de la voie Centre de la voie Côté droit de la voie AttenteContrôle Détection Étalonnage Détecteur Détecteur-17- Standby Detection 4-5 Autres fonctions

• Témoin automatique OFF Si un bouton n’est pas enclenché après 30 minutes, le témoin s’éteint progressivement et d’autres témoins également. Appuyez sur n’importe quel bouton pour réactiver les témoins. Témoin de fonctionnement

• Chauffage Pour minimiser l’influence du gel et de la neige, l’appareil possède un chauffage intégré. Le chauffage s’active automatiquement lorsque la température extérieure descend en-dessous de 5°C (41°F). (Il se désactive automatiquement lorsque la température extérieure atteint au moins 5°C (41°F)). Chauffage

• Notification d’environnement inadapté Dans de rares cas, la présence d’un gros objet en métal (i.e. un volet) devant le détecteur, la performance des hyperfréquences peut être affectée et le fonctionnement du détecteur devenir instable. Dans ce cas particulier, le témoin de fonctionnement clignotera vert pour vous signaler que l’environnement est inadapté. Quand le témoin clignote vert, assurez-vous qu’il n’y ait pas d’objet en métal devant le détecteur, et éloignez-le aussi loin le plus possible du détecteur.

• Même si le témoin clignote vert, Cela ne signifie pas obligatoirement que le détecteur fonctionne d’une manière instable. Lent clignotement vert

• Réinitialisation du détecteur Il est possible de réinitialiser tous les paramètres par rapport aux paramètres d’usine y compris l’étalonnage. Si l’étalonnage est relocalisé, faites une réinitialisation. Lorsque la procédure de réinitialisation est terminée, le témoin devient jaune pendant 2 secondes. Pour réinitialiser le détecteur, appuyez sur les boutons Contrôle de zone et Étalonnage en même temps pendant 2 secondes. Attente Attente Détection-18- Les paramètres de réglage suivants doivent être configurés si le détecteur ne fonctionne pas comme prévu ou si des erreurs se produisent lors du contrôle de bon fonctionnement du système. Ils ne sont pas nécessaires pour une installation normale. 5-1 Sensibilité Les fonctions paramètres de sensibilité, capacité de détection du véhicule, capacité d’annulation manuelle ont les relations suivantes. Dans des cas normaux, utilisez avec le niveau de sensibilité

3. Capacité de détection du véhicule Capacité d’annulation manuelle

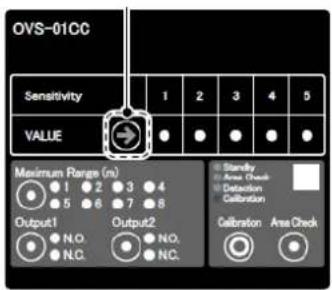

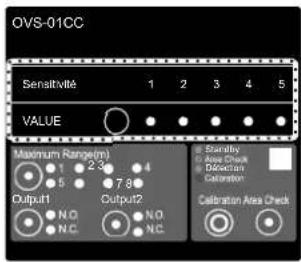

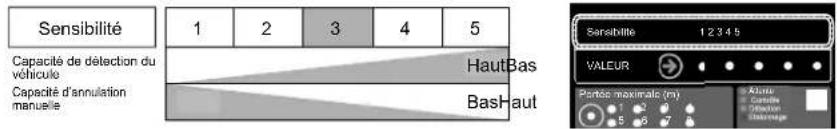

Comment modifier le paramètre de sensibilité Appuyez sur le bouton valeur et sélectionnez la sensibilité désirée du témoin de sensibilité (vert). Continuez à appuyer sur le bouton jusqu’à atteindre le paramètre souhaité. Le réglage de sensibilité passe de 1 à 2, 3, 4, 5, puis retourne à 1, 2, et ainsi de suite. (E.g. : Si la sensibilité est de 3, 3 indicateurs s’allument). Appuyez sur le bouton valeur pour sélectionner la sensibilité

Installation Avancée Sensibilité Une modification des paramètres peut être nécessaire en cas d’une : Augmentation…… Parfois un véhicule n’est pas détecté Le temps de réponse de détection est trop lent Baisse…… Le détecteur détecte un piéton. Il détecte un véhicule passant à côté (mais pas à l’intérieur) dela zone de détection. Le retour au statut de non-détection prendra plus de temps. Sensibilité1 2 3 4 5 VALEURPortée maximale (m) 1 2 3 45 6 7 8

1 2 3 4 5-19- Symptôme Cause Action Le témoin de fonctionnement ne s’allume pas. Pas d’alimentation. Connectez une alimentation de 12-24VDC. La tension d’alimentation ne convient pas. Vérifiez que la tension d’alimentation soit de 12- 24VDC. La polarité de l’alimentation est mauvaise. (Une mauvaise polarité ne provoque pas de panne mais le produit peut ne pas fonctionner). Vérifiez la polarité de l’alimentation. La détection n’est pas transmise au système. Le câblage de la sortie relais n’est pas correcte. Vérifiez que la connexion du câblage est correcte. Le type de contact de sortie n’est pas correct. Sélectionnez le bon contact de sortie pour le système. La procédure d’étalonnage ne prend pas fin. Il peut y avoir un objet dans la zone de détection. Retirez le piéton ou l’objet en mouvement (e.g. drapeau, bannière, herbes) devant le détecteur. Un véhicule en mouvement dans la zone de détection n’est jamais détecté ou l’est occasionnellement. Aucune alimentation. Connectez une alimentation de 12-24VDC. La tension d’alimentation ne convient pas Vérifiez que la tension d’alimentation soit de 12- 24VDC. L’étalonnage n’a peut-être pas été réalisé correctement. Réalisez l’étalonnage correctement. Le sens du détecteur (zone de détection) n’est pas correct. Réglez le sens du détecteur (zone de détection) pour une détection correcte. Le détecteur peut être affecté par l’environnement. Recommencez la procédure d’étalonnage. La distance de détection peut être trop petite. Augmentez la distance de détection. La sensibilité peut être trop basse. Améliorez la sensibilité. La vitesse de passage du véhicule est trop élevée (trop basse) Un véhicule peut être détecté à une vitesse de 2 à 60kph (1.24 to 37.28mph) lorsqu’il pénètre dans la zone de détection. Le détecteur ne retourne pas en statut de non-détection quand un véhicule quitte la zone de détection, ou prend plus de temps pour changer de statut. Il y a peut-être un humain, une bicyclette, un grand bagage, des herbes ou de la neige. Retirer l’objet qui pose problème. S’il ne peut pas être retiré, diminuez la distance de détection. Il peut y avoir un objet sur la surface du détecteur comme du chewing-gum. Retirez l’objet. L’étalonnage peut ne pas avoir té réalisé correctement. Recommencez la procédure d’étalonnage. Le sens du détecteur (zone de détection) n’est pas correct. Réglez le sens du détecteur (zone de détection) pour une détection appropriée. Le détecte détecte un véhicule à l’extérieur de la zone de détection La sensibilité peut être trop élevée. Réduisez la sensibilité. La distance de détection peut être trop longue. Réduisez la distance de détection. Le sens du détecteur (zone de détection) n’est pas correct. Réglez le sens du détecteur (zone de détection) pour une détection appropriée. Le détecteur détecte un piéton pénétrant dans la zone de détection. La sensibilité peut être trop élevée. Réduisez la sensibilité. Plus d’un piéton est en train de pénétrer dans la zone. Le détecteur détecte parfois un groupe de piétons. Assurez-vous que les pétons ne pénètrent pas dans la zone de détection. Le détecteur détecte un piéton avec un gros objet ou un gros bagage ou un objet en métal passant dans la zone de détection. La sensibilité peut être trop élevée. Réduisez la sensibilité. L’objet en métal ou le bagage est trop volumineux. Le détecter peut ne pas faire la différence entre un gros objet et un véhicule. Assurez-vous qu’aucun piéton ne traverse la zone de détection. Si vous ne parvenez pas résoudre le problème même après avoir respecté les instructions ci-dessus, contactez notre commercial ou l’agence la plus proche.

Résolution des problèmes Toutes les LED clignotent continuellement L'alimentation AC est fournie à l'entrée d'alimentation Corriger la source d'alimentation en DC-20- 7-1 Caractéristiques Modèle OVS-01CC Mode de détection Hyperfréquences (changement Doppler et FMCW) Fréquence du détecteur 24GHz Temps de réponse 300msec Alimentation 12 - 24VDC Consommation Chauffage activé : jusqu’à 190mA, Chauffage désactivé : jusqu’à 70mA

Sortie Sortie relais DC30V, 0.3A (N.O. / N.C. commutable) Distance de détection 0.8à 8m (2.62 to 26.25 ft.), programmable Vitesse du véhicule détecté 2 - 60 kph (1.24 - 37.28 mph) Paramètres Sensibilité Niveau 1 à 5 Commutateur de Contact de Sortie 1 N.O. / N.C. Commutateur de Contact de Sortie 2 N.O. / N.C. Distance de détection 1 / 2 / 3 / 4 / 5 / 4 / 6 / 7 / 8 m (3.28 / 6.56 / 9.84 / 13.12 / 16.40 / 19.69 / 22.97 / 26.25 ft.) Indicateur Fonctionnement normal Attente : Vert, Détection : Rouge Notification d’environnement inapproprié : Clignotement vert lent Contrôle de la zone de détection Non détection : Clignotement vert, Détection : Clignotement rouge Étalonnage Préparation : Lent clignotement bleu, Étalonnage : Clignotement bleu rapide Réinitialisation du détecteur Réinitialisation terminée : Jaune pendant 2 secondes Fonction d’annulation manuelle Oui Température de fonctionnement De -30 à 50°C (-22 à 122 F) Taux d’humidité 95% max. (sans condensation) Indice de protection IP65 Emplacement Intérieur/ Extérieur Hauteur de pose 500mm (19.69in.) (Distance du sol au bas de l’appareil) Réglage de l’angle Horizontal : ±30 degrés (par 5 degrés) Poids 400 g (14.11oz) Accessoires Vis de fixation x 4, manuel d’installation (ce document), OVS-SGA(A) inclus pour le modèle US uniquement Les caractéristiques sont soumises à des changements sans préavis. <Note> Veuillez noter que nous déclinons toute responsabilité pour tout dommage causé suite à une mauvaise utilisation ou installation du matériel.

Caractéristiques-21- 7-2 Schéma de la zone de détection Vue de haut

Hauteur d’installation : 0.5m, Sensibilité : 3, Mode contrôle de la zone de détection

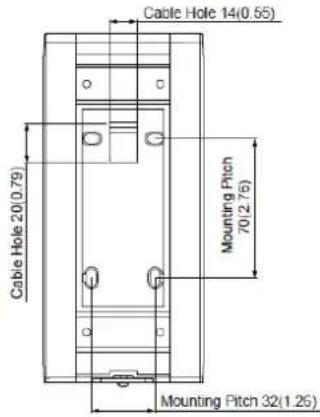

• En mode de fonctionnement normal, La zone de détection par un véhicule réel peut être plus petite. 7-3 Dimensions [Unité : mm(pouce) Cable Hole 14(0.55) 175(6.89) Cable Hole 20(0.79) Mounting Pitch 70(2.76)

8m setting Accessoires Adaptateur pour boîte de raccordement pour taille US seulement Support triangle de 45 à 90° Noir JauneNoir pour bord de trottoirJaune pour bord de trottoirMini potelet pour OVS Série (US seulement)-22- Par la présente, OPTEX déclare que le type d’équipement radio OVS-01CC est conforme à la norme RED 2014/53/EU. Le texte complet de la documentation européenne Eu DoC est disponible à l’adresse suivante : www.optex.net Contact EU Fabricant : OPTEX CO., LTD. 5-8-12 Ogoto, Otsu, Shiga, 520-0101 JAPAN Représentant légal en Europe :

OPTEX (EUROPE) LTD. / EMEA HEADQUARTERS

Marandaz House 1 Cordwallis Park, Clivemont Road, Maidenhead, Berkshire, SL6 7BU, U.K. Fréquence et puissance d’émission : 24.05 - 24.25 GHz 30mW e.i.r.p NOTE FCC Les ren seignements suivants doivent être indiqués sur le dispositif hôte de ce module ; Contient FCC ID : DC9-OVS01 Ce dispositif est conforme à la partie 15 des réglementations de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d’interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris celles qui peuvent causer un fonctionnement non désiré. AVERTISSEMENT de la FCC (Pour les USA) Des changements ou des modifications non expressément autorisés par les parties responsables pourraient faire perdre à l’utilisateur son droit d’utiliser cet équipement. -NOTE- Cet app areil a été contrôlé et répond aux exigences relatives aux appareils de catégorie B conformément à la

partie 15 des directives FCC. Ces normes sont destinées à assurer une protection raisonnable contre les

interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux présentes, peut causer des interférences nuisibles aux communications radio. Toutefois, rien ne garantit l'absence d'interférences dans une installation particulière. Si ce matériel occasionne des interférences nuisibles aux réceptions radio ou télévisuelle, ce qui peut être déterminé en allumant et en éteignant l’appareil, on encourage l'utilisateur d'essayer de corriger ces interférences par l'un des moyens suivants : - Réorienter ou déplacer l'antenne réceptrice. - Augmen ter la distance séparant l'équipement du récepteur. - Branchez l'appareil sur un circuit électrique différent de celui où le récepteur est branché. - Contactez votre revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide. -REMARQUE-

1. Les antennes ne peuvent pas être échangées.

2. Afin d'assurer la conformité aux exigences de la FCC en matière d'exposition aux RF, une distance d'au
