Type de produit	Détecteur extérieur à quadruples faisceaux infrarouges
Marque	Optex
Modèle	SL200QN
Portée de détection maximale	60 m (200 ft)
Portée maximale (avec réflexion)	600 m (2000 ft)
Méthode de détection	Interruption de quadruples faisceaux infrarouges
Période d'interruption réglable	50, 100, 250 ou 500 ms (4 étapes)
Alimentation électrique	10,5 – 30 Vcc
Consommation électrique	Émetteur : 8 mA, Récepteur : 30 mA (total 38 mA)
Sortie d'alarme	Relais forme C, 30 Vcc, 0,2 A
Sortie autoprotection	N.C. (contact), 30 Vcc, 0,1 A
Température de fonctionnement	-25 °C à +60 °C (-13 °F à 140 °F)
Humidité de fonctionnement	95 % max.
Angle d'alignement	Horizontal : ±90°, Vertical : ±10°
Dimensions (H × L × P)	448 × 79 × 96 mm (17,6 × 3,1 × 3,8 pouces)
Poids total (émetteur + récepteur, sans accessoires)	2400 g (84,78 oz)
Indice de protection	IP65
Fonctions principales	Quadruples faisceaux haute puissance, viseur avec grossissement 2×, ajustement de l'interruption du faisceau, auto-protection
Options disponibles	HU-3 (chauffage), ABC-4 (capuchon anti-oiseaux), BC-4 (couvercle arrêt), CBR-4 (support pour conduit), PSC-4 (couvercle dos-à-dos), BAU-4 (unité d'alignement automatique)
Entretien et nettoyage	Nettoyer le couvercle avec un chiffon doux imbibé de détergent neutre dilué. Vérifier périodiquement l'installation et réaliser un test de marche au moins une fois par an.
Sécurité	Ne pas dépasser la tension/courant nominaux, ne pas démonter, ne pas installer sur surface instable, éviter l'exposition directe au soleil du récepteur.

FOIRE AUX QUESTIONS - SL200QN OPTEX

Quelle est la portée maximale de détection du SL200QN ?

La portée maximale de détection est de 60 mètres (200 ft). La portée maximale totale, incluant la réflexion, peut atteindre 600 mètres (2000 ft).

Quel type d'alimentation électrique nécessite ce détecteur ?

Le détecteur fonctionne sous une tension de 10,5 à 30 Vcc. La consommation totale est d'environ 38 mA (émetteur 8 mA, récepteur 30 mA).

Comment régler le temps d'interruption du faisceau ?

Le temps d'interruption se règle via les commutateurs DIP situés sur le récepteur. Quatre valeurs sont disponibles : 50 ms (course), 100 ms (jogging), 250 ms (marche) et 500 ms (mouvement lent). Choisissez celle correspondant à la vitesse de la cible à détecter.

Comment effectuer l'alignement optique ?

L'alignement optique se fait en plusieurs étapes : d'abord un réglage approximatif de l'angle horizontal, puis un alignement précis à l'aide du viseur (grossissement 2×) en tournant les molettes (petite pour horizontal, grande pour vertical). Ensuite, affinez avec un voltmètre sur les points de test pour obtenir le niveau maximum, et vérifiez avec la LED d'alarme.

Que faire si la LED d'alarme ne s'allume pas lorsque le faisceau est bloqué ?

Vérifiez d'abord la tension d'alimentation (doit être entre 10,5 et 30 Vcc). Si la tension est correcte, refaites l'alignement optique car une réverbération du faisceau sur le sol ou un mur peut en être la cause. Assurez-vous également de bloquer les quatre faisceaux simultanément.

Le détecteur déclenche des fausses alarmes, que faire ?

Plusieurs causes possibles : période d'interruption trop courte (augmentez-la), couvercle sale (nettoyez-le avec un chiffon doux et un détergent neutre dilué), ou alignement optique incorrect (refaites l'alignement). Le givre, la neige ou de fortes pluies peuvent également provoquer des fausses alarmes si l'alignement n'est pas optimal.

Quelles sont les options disponibles pour ce détecteur ?

Optex propose plusieurs options : HU-3 (appareil de chauffage), ABC-4 (capuchon anti-oiseaux), BC-4 (couvercle arrêt pour montage sur poteau), CBR-4 (support pour montage dans un conduit), PSC-4 (couvercle pour détecteurs montés dos à dos), et BAU-4 (unité d'alignement automatique du faisceau, récepteur uniquement).

Comment installer le détecteur sur un poteau ?

Pour un montage sur poteau, percez les entrées défonçables marquées « ② » dans le châssis. Fixez le châssis sur le poteau à l'aide du support de montage fourni. Assurez-vous que le diamètre du poteau est de 43 à 48 mm. Procédez ensuite à l'alignement optique avant de remettre le couvercle.

Quels sont les consignes de sécurité importantes ?

Ne pas dépasser la tension ou le courant nominaux spécifiés pour les bornes (risque d'incendie). Ne pas démonter ou réparer soi-même. Ne pas installer sur une surface instable. Éviter d'exposer le récepteur directement au soleil. Ne pas laisser le faisceau infrarouge d'un autre modèle atteindre le récepteur. L'installation doit être effectuée par un professionnel.

Comment entretenir le détecteur ?

Nettoyez périodiquement le couvercle avec un chiffon doux imbibé d'un détergent neutre dilué dans l'eau. Vérifiez régulièrement l'état de l'installation et effectuez un test de marche au moins une fois par an en bloquant le faisceau à trois endroits : devant l'émetteur, devant le récepteur et à mi-distance.

MODE D'EMPLOI SL200QN OPTEX

• Quadruples faisceaux haute puissance
• Apparence "Smart"
• Apparentance mince
• Couleurs vives facies à percevoir pour l'alignement optique
• Structure imperméable IP65

Viseur avec grossissement 2X - Options variées (voir page 12) (HU-3, ABC-4, BC-4, CBR-4, PSC-4, BAU-4) - Fonction d'ajustement de l'interruption du faisceau - Fonction auto-protection

Sommaire

① INTRODUCTION

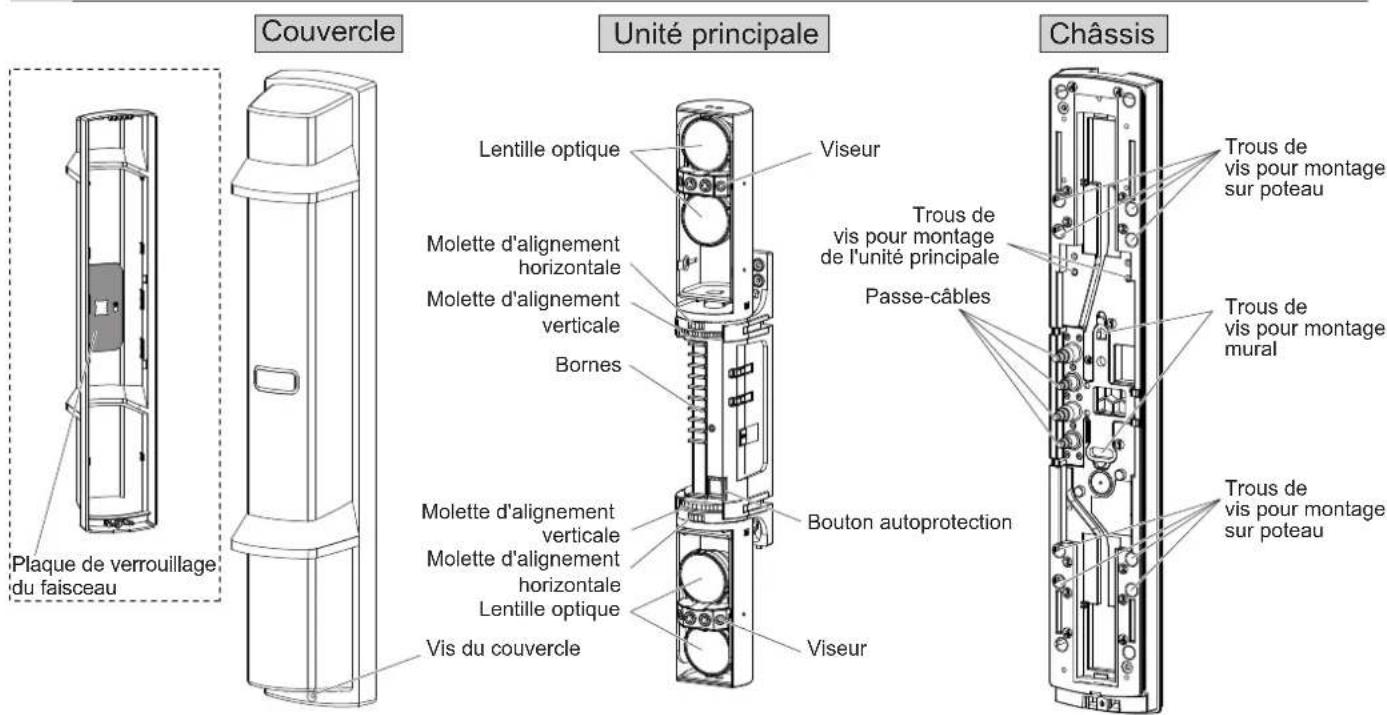

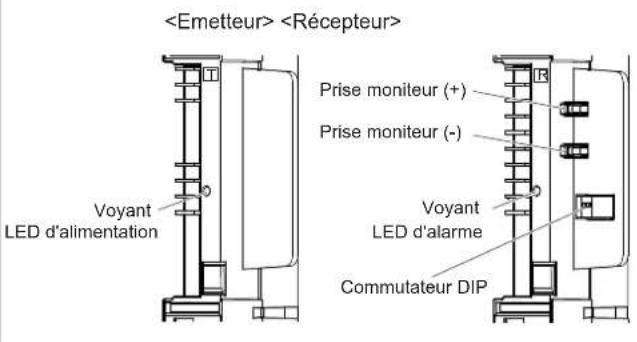

1-1 AVANT L'INSTALLATION 1 1-2 PRECAUTIONS 2 1-3 IDENTIFICATION DES PIECES 2

2 INSTALLATION

2-1 DETACHEMENT 3 2-2 CABLAGE 3 2-3 BORNE 4 2-4DIAGRAMME DE CABLAGE 4 2-5 DISTANCE DE CABLAGE ENTRE L'ALIMENTATION ET LE DETECTEUR 4 2-6 MONTAGE MURAL 5 2-7 MONTAGE SUR POTEAU. 6 2-8 MONTAGE EN COLONNE. 7 2-9 EXAMPLE DE CAS PARTICULAR DE MONTAGE

③ REGLAGE

3-1 REGLAGE DE L'INTERRUPTION DU FAISCEAU 8

4 ALIGNEMENT OPTIQUE

4-1 ALIGNEMENT OPTIQUE POUR FAISCEAU

HAUT ET BAS. 8

5 VERIFICATION DU FONCTIONNEMENT. 9 6 REGLAGE DE FONCTIONNEMENT 6-1 APPAREIL DE CHAUFFAGE HU-3 (OPTION) 10 DIMENSIONS 8 DEPANNAGE 11 9 SPECIFICATIONS 11 10 OPTIONS 12

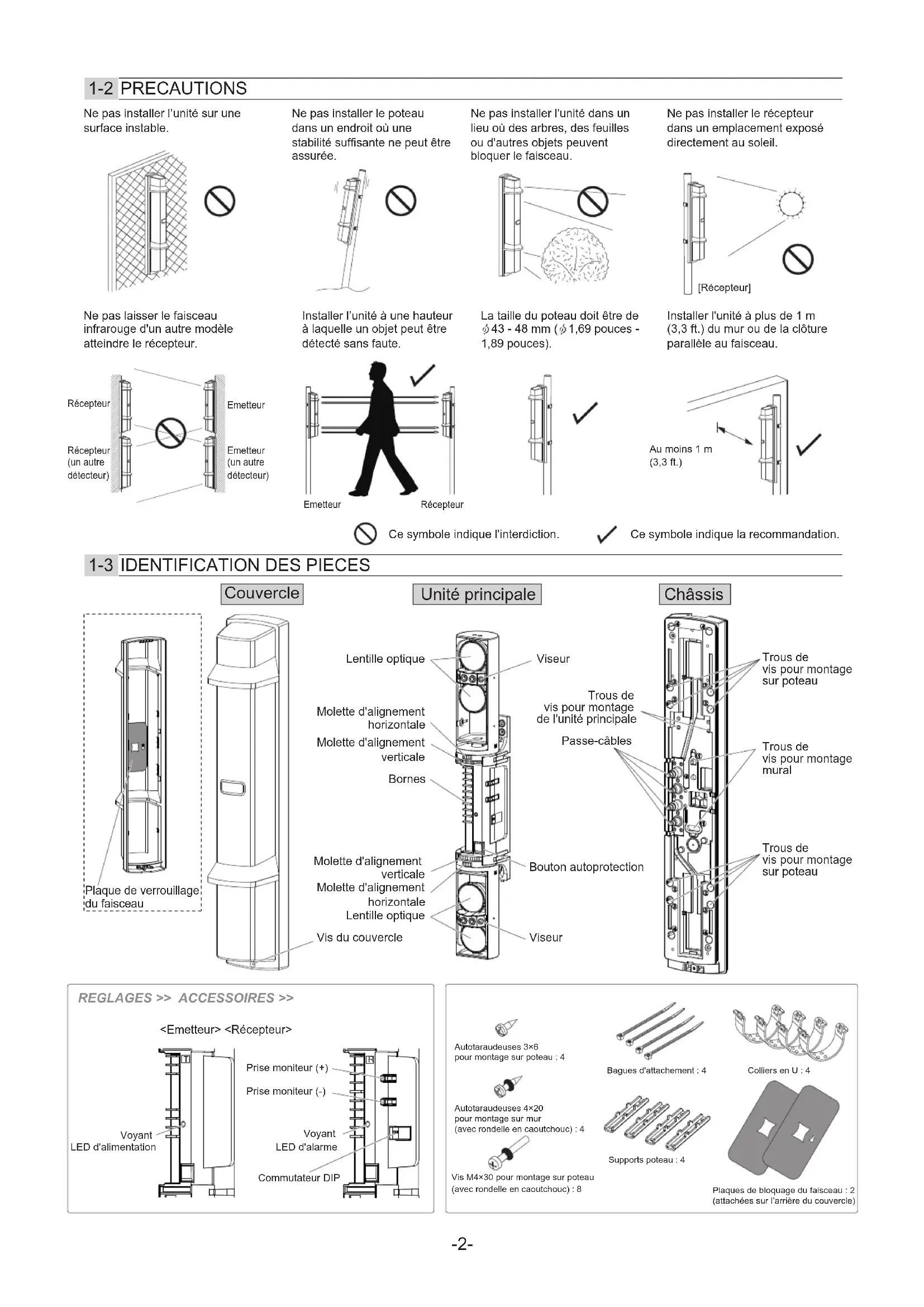

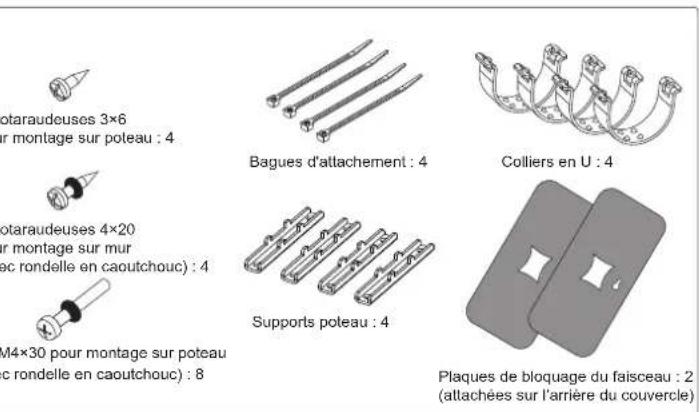

1-1 Avant l'installation

• Lisez attentivement cette instruction avant l'installation.
• Après lecture, conservez cette instruction soigneusement dans un lieu facile d'accès pour le consulter.
• Cette instruction utilise les signes d'avertissement suivants pour une utilisation correcte du produit, pour ne nuire ni à vous ni aux autres et pour ne pas endommager vos biens. Assurez-vous d'avoir bien compris la description avant de continuer la lecture de cette instruction.

Avertissement	Le non respect des instructions indiquées par ce signe et un mauvais maniement peuvent cause la mort ou des blessures graves.
Attention	Le non respect des instructions indiquées par ce signe et un mauvais maniement peuvent causer des blessures et/ou des dommages matériels.

Ce symbole signifie interdiction. L'action interdite est décrite dans et/ou autour de l'image.

Ce symbole demande une action ou donne une instruction.

Avertissement	Ne pas utiliser ce produit pour un usage autre que la détéction d'objets en mouvement tels que des personnes et des vehicules. Ne pas utiliser le produit pour actionner un volet, etc., ce qui pourrait provoquer un accident.
	Ne pas toucher l'unité ou les bornes électriques du produit avec une main humide (ne pas toucher si le produit a été mouillé par la pluie, etc.). Il y a un risque de chocolélectrique.
	Ne jamais essayer de démonter ou de réparer le produit. Cela pourrait causeur un incendie ou endommager le dispositif.
	Ne pas dépasser la tension ou le courant nominale spécifique pour une des bornes pendant l'installation. Cela pourrait causeur un incendie ou endommager le dispositif.
Attention	Ne pas verser d'eau sur le produit avec unseau, un tuyau, etc. De l'eau pourrait pénétrer et endommager l'appareil.
	Nettoyer et vérifier périodiquement le produit pour une utilisation en toute sécurité. Si vous rencontres un problème, n'essayez pas d'utiliser le produit en l'état, faites le réparer par un ingénieur ou électricien professionnel.

Ne pas installer l'unité sur une surface instable.

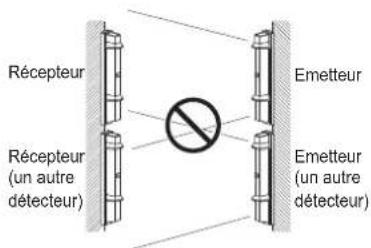

Ne pas laisser le faisceau infrarouge d'un autre modèle atteindre le récepteur.

Ne pas installer le poteau dans un endroit où une stabilité suffisante ne peut être assurée.

Installer l'unité à une hauteur à laquelle un objet peut être détecté sans faute.

Ne pas installer l'unité dans un lieu où des arbres, des feuilles ou d'autres objets peuvent bloquer le faisceau.

La taille du poteau doit être de 43-48 mm (1,69 pouces 1,89 pouces).

Ne pas installer le récepteur dans un emplacement exposé directement au soleil.

Installer l'unité à plus de 1 m (3,3 ft.) du mur ou de la clôture parallèle au faisceau.

Ce symbole indique l'interdiction.

Ce symbole indique la recommandation.

1 Enlever le couvercle.

1 Desserrer la vis de fixation du couvercle.

Tourner légèrement.

③ Tiner.

2 Enlever l'unité principale du châssis.

① Tourner l'unité optique de 90 degrés et desserrer les vis (des deux côtés).

② Tirer la partie supérieure de l'unité principale, la soulever et la retirer.

Attention

Ne pas placer l'unité principale dans un endroit où elle serait exposée à la lumière du soleil directement. Cela risquerait d'endommager le produit.

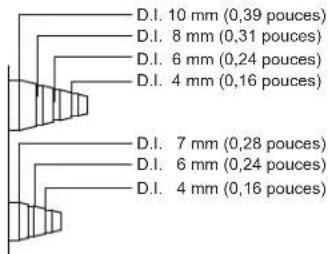

1 Préparer le passé-cables

Couper le pass-cable au bon endroit, en fonction du diamètre du câble. Utiliser le passage-cable à couvercle pour recouvrir le trou dans lequel le

câble ne passera pas.

(D. I. : diamètre intérieur)

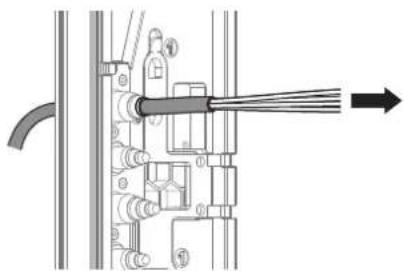

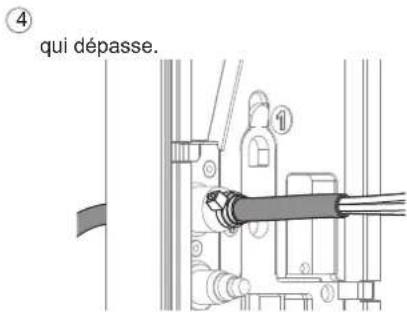

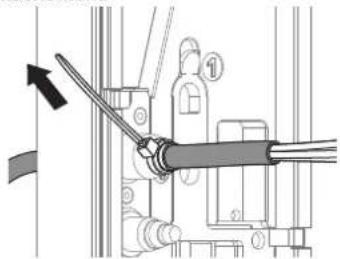

2 Enfiler le câble

① Couper le passage-câbles en fonction de la taille du câble.

② Passer le cable au travers du passage-cables.

③ Resserrez le câble à l'aide de la bague d'attachment.

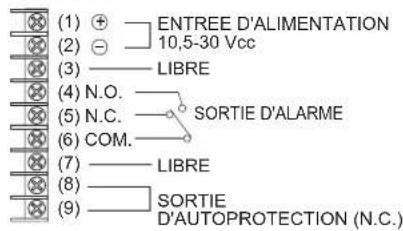

5 Connecter aux bornes. Couper la partie de Voir la section « BORNE » en page 4 pour effectuer les connections sur les bornes et voir à la section « ALIGNMENT OPTIQUE » en page 8 pour effectuer un alignement bénéficiant d'un niveau maximal de réception de lumière.

Attention

Ne pas dépasser la tension ou le courant nominale spécifique pour une des bornes pendant l'installation. Cela pourrait causer un incendie ou endommager le dispositif.

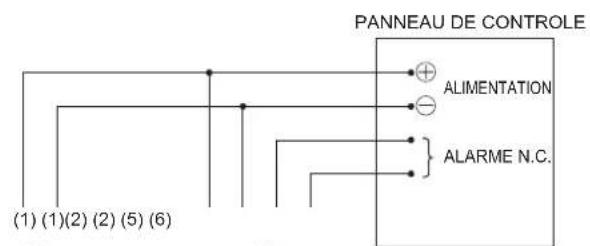

2-4 Diagramme de cablage

Connecter l'alimentation en parallèle.

Émetteur Récepteur

Remarque : Installation de 2 sets d'emplacement non disponible.

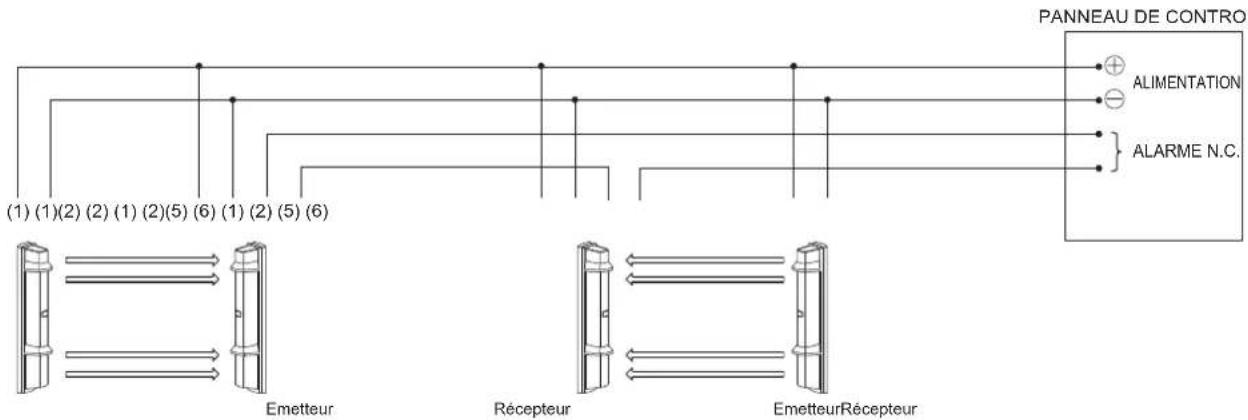

2 2 Sets sur la ligne

Connecter l'alimentation en parallèle. Connecter les unités en série pour une sortie d'alarme normalement fermée, et en parallèle pour une sortie normalement ouverte (le schéma ci-dessous montre un exemple de sortie d'alarme normalement fermée).

2-5 Distance de cablage entre l'alimentation et le detecteur

Assurez-vous que la distance de câblage à partir de l'alimentation ne dépasse pas le seuil prévu dans le tableau ci-dessous. Les de l'utilisation de deux ou plusieurs unités sur un seul cable, la longueur maximale est obtenue en divisant la longueur du cable listée ci-dessous par le nombre d'unités utilisées.

MODELE	SL-200/350/650QN
TAILLE DES CABLES	12 Vcc	24 Vcc
0,33 mm²(AWG22)	400 m(1300 ft.)	2300 m(7300 ft.)
0,52 mm²(AWG20)	600 m(2000 ft.)	3600 m(12000 ft.)
0,83 mm²(AWG18)	1000 m(3300 ft.)	5800 m(19000 ft.)
1,31 mm²(AWG16)	1500 m(5000 ft.)	9200 m(30000 ft.)

Remarque

UL doit être connecté à une alimentation listée UL capable de fournir une entrée nominale de 12 Vcc, (10,5 - 30 Vcc) 40 mA, et une autonomie de batterie de 4 heures.

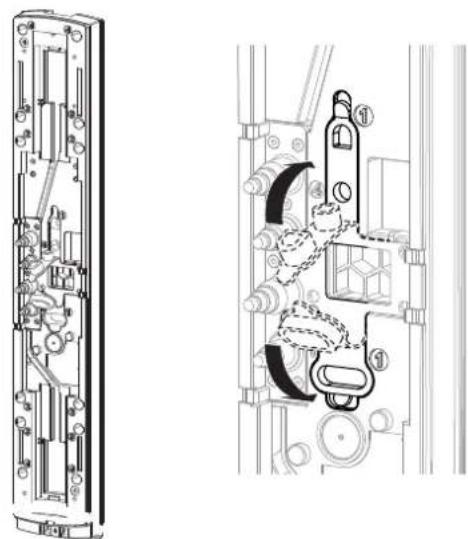

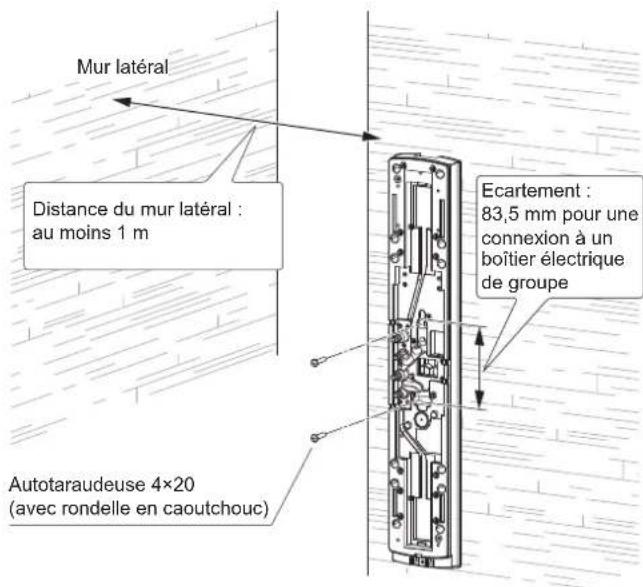

2-6 Montage MURAL

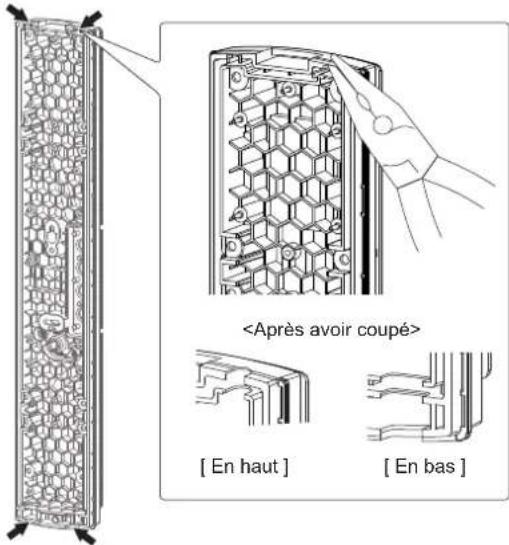

1 Ouvrir le trou de câblage sur le dessus de l'unité principale avec une pince comme indiqué.

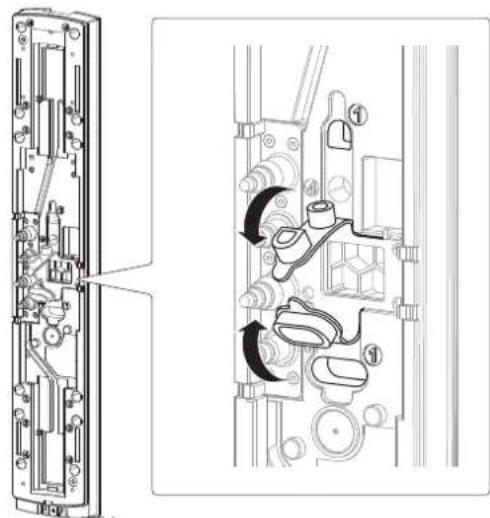

2 Enlever la protection étanche (x2) marquée d'un « ① » au centre du chassis.

3 Monter le châssis sur le mur.

4 Remettre la protection étanche à sa place.

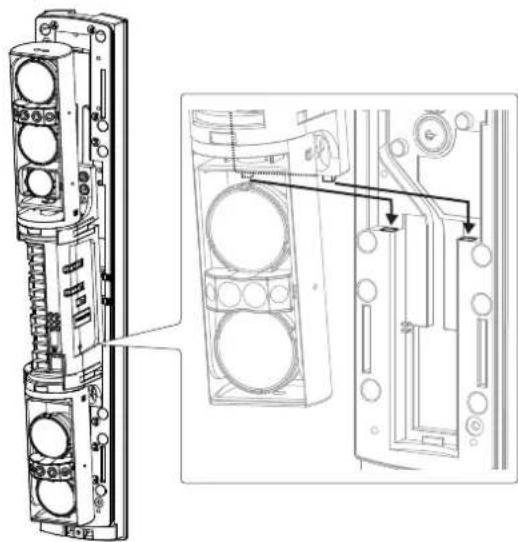

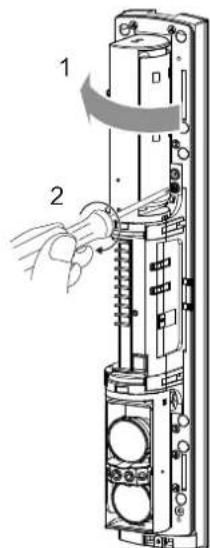

5 Fixer l'unité principale.

① Insérer la partie inférieure, puis pousser la partie supérieure dans le châssis.

② Tourner l'unité optique de 90 degrés et resserrer les vis (des deux côtés).

Monter le couvercle et vérifier le fonctionnement.

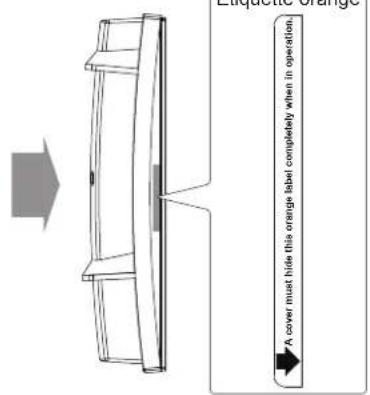

Remarque

Pousser la partie centrale du couvercle de sorte à chevr complètement cette étiquette orange lors du fonctionnement.

Procéder aux réglages et à l'alignement optique avant de monter le couvercle.

Attention

Ne pas provoquer de contact avec l'unité optique lors du montage du couvercle. Cela risquerait de dévier l'axe optique et de provoquer un mauvais fonctionnement; un nouveau réglage serait alors nécessaire.

2-7 Montage sur POTEAU

Installer un détecteur

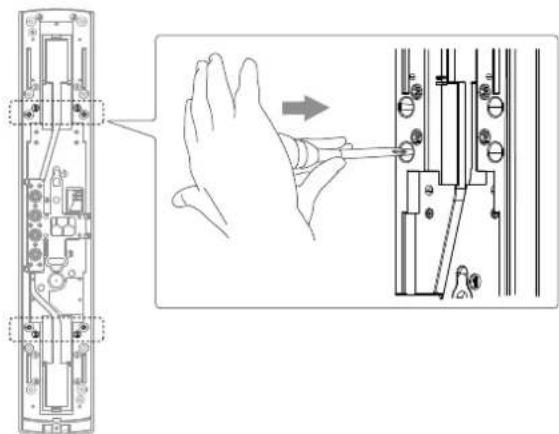

Avec un tournevis ou un outil similaire, percer les entrées défonçables (x4) dans le châssis comme indiqué.

Remarque

• Lors du montage sur poteau d'un seul set de détecteurs, utiliser une paire d'entrées défonçables intérieures. Les entrées défonçables sont marquées d'un « ② » comme indiqué.

Attention

Si vous ouvrez par accident une entrée défonçable non nécessaire, faites en sorte de la combler. Sans quoi l'efficacité de l'étanchéité risque d'être compromise et le produit de mal fonctionner.

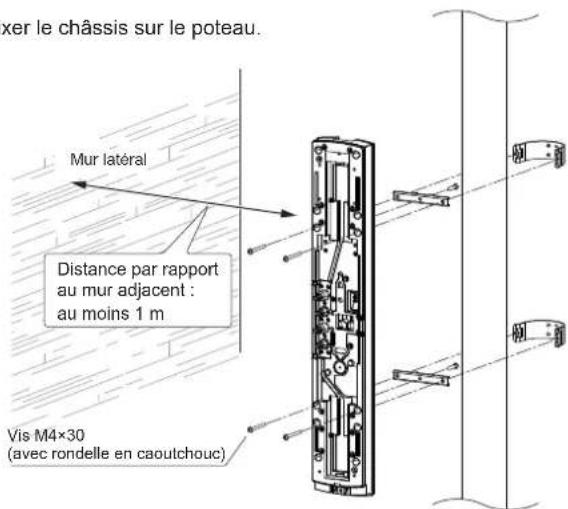

Fixer le châssis sur le poteau.

Remarque

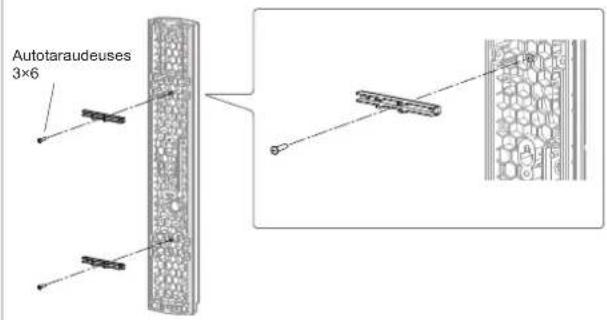

• Avant de fixer le chassis sur le poteau, attachez temporairement un point au centre du support de montage sur poteau à l'arrière du chassis.

Procéder au montage mural selon la procédure 4 à 5 de la page 5.

Procéder aux réglages et à l'alignement optique avant de monter le couvercle.

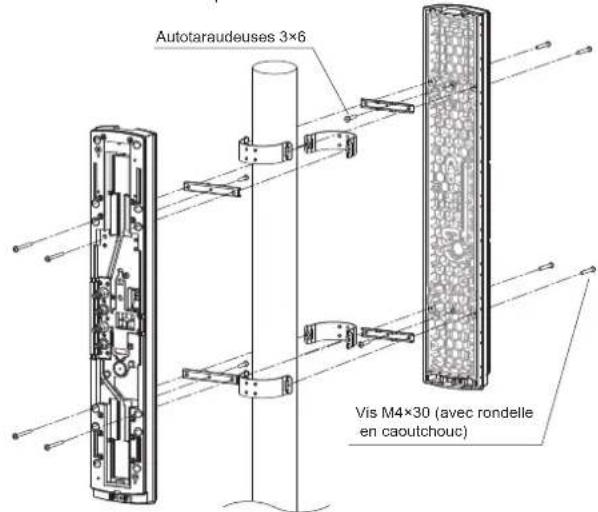

Installer détecteurs en positions opposées

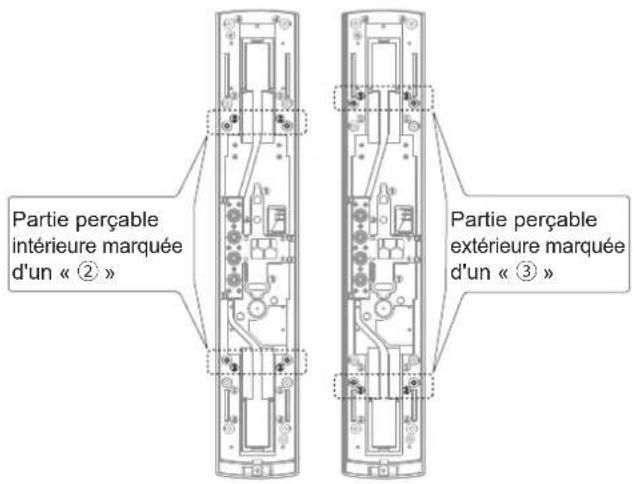

Avec un tournevis ou un outil similaire, percer les parties perçables (x4) dans le châssis comme indiqué.

Remarque

• Choisir une paire différente de parties perçables. Les paires de parties perçables sont marquées d'un « ② » et d'un « ③ »

Fixer le châssis sur le poteau.

Remarque

• Avant de fixer le chassis sur le poteau, attacher temporairement un point au centre du support de montage sur poteau à l'arrière du chassis. Voir la Procedure 2 de.

3 Procéder au montage sur mur selon la procédure 4 à 5 de la page 5.

Procéder aux réglages et à l'alignement optique avant de monter le couvercle.

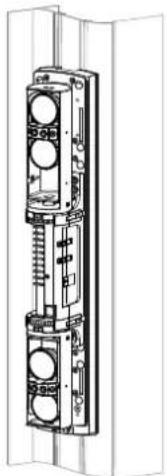

2-8 Montage en colonne

Conformément au type de l'unité principale contenu dans la colonne, installer le détecteur de la même manière que pour un montage mural ou sur un poteau.

Montage avec le chassis Montage sans le chassis

Procéder aux réglages et à l'alignement optique avant de monter le couvercle.

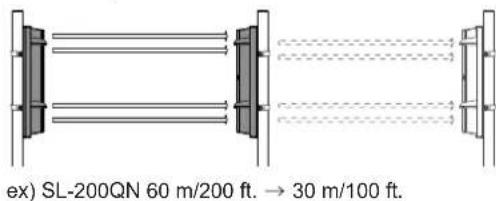

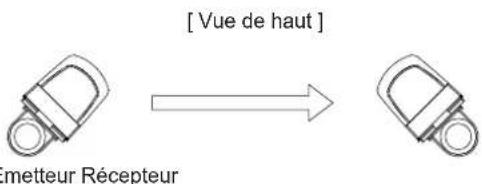

2-9 Example de cas particulier de montage

1 Éviter d'installer l'émetteur et le récepteur en face l'un de l'autre à travers le coin du couvercle.

2 En cas d'installation de cette sorte, la portée de détection maximale doit être la moitié de la portée de détection originelle (Ceci afin de compenser l'atténuation du faisceau par le coin du couvercle).

3-1 Reglage de l'interruption du faisceau

Le réglage d'usine est de 50 m/s pour un fonctionnement normal. Selon la vitesse d'une cible supposée, choisissez un réglage spécifique parmi 4. Régler les interrupteurs du réglage de l'interruption de faisceau du récepteur selon la vitesse de l'objet à détecter.

Commutateur DIP (Récepteur)	ON 12	ON 12	ON 12	ON 12
Temps de coupure	Course (50 m/s)	Jogging (100 m/s)	Marche (250 m/s)	Mouvement lent (500 m/s)

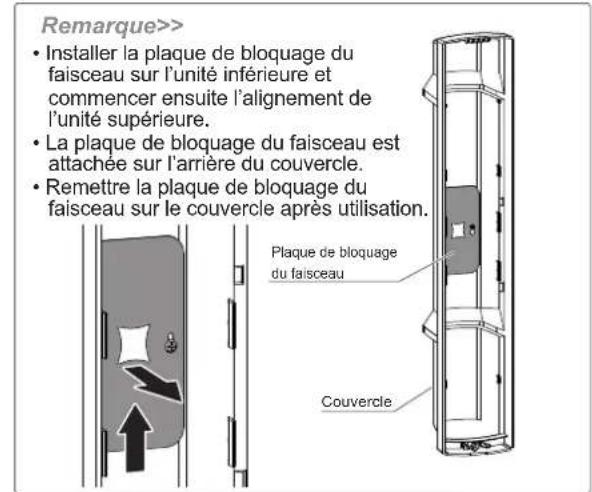

4-1 Alignement optique pour faisceau HAUT et BAS

L'alignement optique est un réglage important pour augmenter la fiabilité. Suivez bien les étapes de réglage 1 à 5 décrites ci-dessous pour obtenir le niveau de sortie maximum du jack de surveillance.

$ [VUE DE HAUT] [VUE DE COTE]

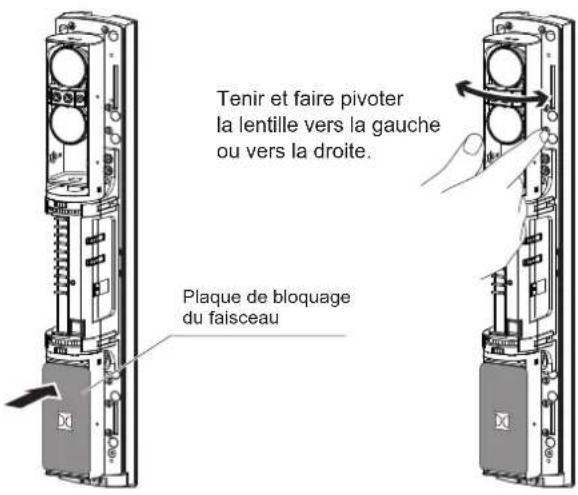

1 Procéder à un réglage approximatif de l'angle horizontal.

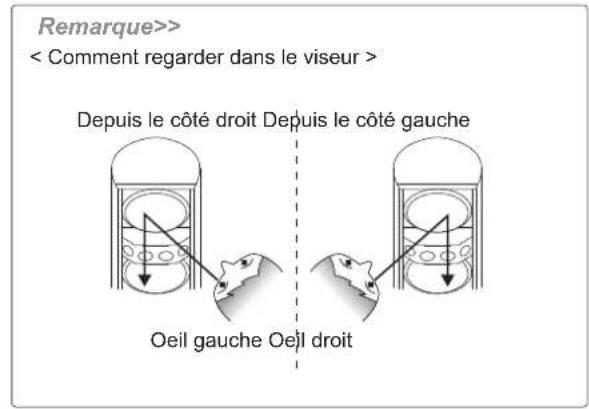

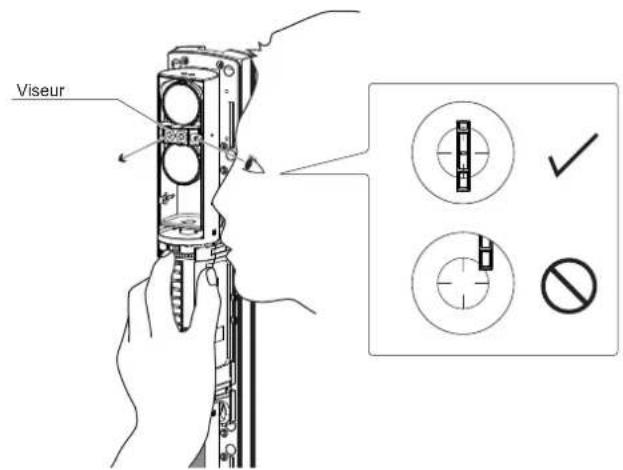

2 Regardez dans le viseur et procédez à un alignement plus précis des angles horizontaux et verticaux à l'aide de la molette d'alignement.

Remarque

Se référer au diagramme ci-dessous et procéder à un alignement précis pour l'alignement horizontal et vertical.

Tourner la petite molette pour l'alignement horizontal.

Tourner la grande molette pour l'alignement vertical. - Dans le sens des aiguilles d'une montre : vers le haut - Dans le sens inverse des aiguilles d'une montre ; vers le bas

Avertissement

Ne pas regarder de fortes sources de lumière telles que la lumière du soleil à travers le viseur.

Attention

Ne pas toucher la lentille pendant l'adjustement optique.

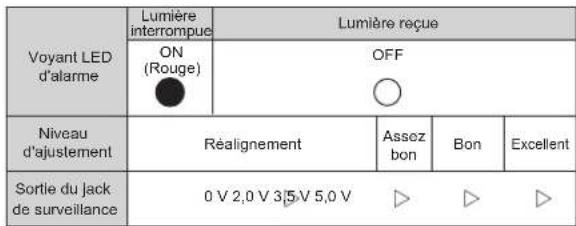

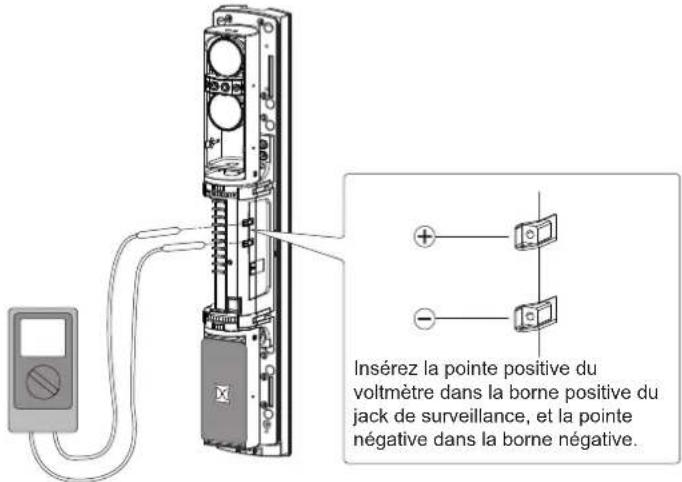

Après l'alignment avec le viseur, faire l'alignment avec le voltmetre pour un alignment optique plus précis.

Réglera la gamme du voltmètre sur 5 à 10 Vcc.

Après vérification du niveau de réception de l'axe optique au moyen du voyant LED de niveau, faire un réglage précis pour l'émetteur et le récepteur avec le voltmètre jusqu'à atteindre le niveau de sortie «Excellent».

4 Ajuster les angles horizontaux et verticaux tout en vérifiant le statut de réception de lumière avec la LED indicatrice d'alarme sur le récepteur associé.

Attention

Assurez-vous de réaliser le réglage précis pour obtenir le niveau maximum de sortie du point de test.

5 Procéder aux réglages 1 à 4 pour l'unité inférieure également.

5 Verification du fonctionnement

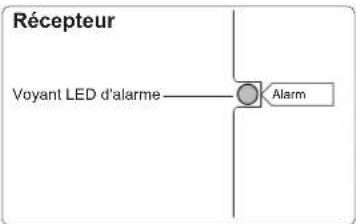

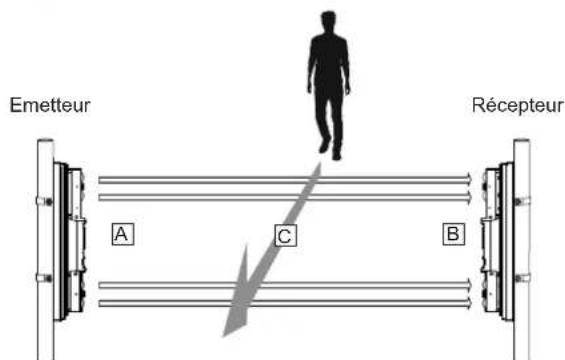

Faites un test de marche pour vérifier que le voyant LED d'alarme sur le récepteur s'allume quand le piéton passe dans le faisceau. Bien faire le test de marche (pour bloquer le faisceau infrarouge) sur les trois points suivants :

En face de l'émetteur En face du récepteur A mi-chemin entre l'émetteur et le récepteur

Le détecteur est correctement installé lorsque la LED pour sortie d'alarme s'allume pendant le test de marche aux trois points différents.

Remarque

Faire un test de marche une fois par an au moins.

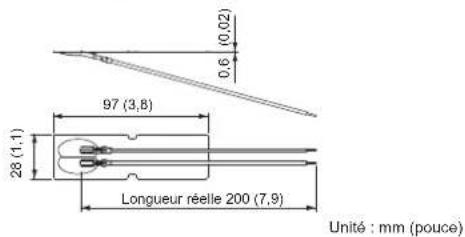

6-1 Appareil de chauffage hu-3 (OPTION)

Grâce à l'effet de chauffage, l'unité risque moins de geler. Le HU-3 peut être monté sur la partie supérieure ou inférieure de l'unité. Pour utiliser le HU-3, utiliser une alimentation de 24 V.

Méthode de montage

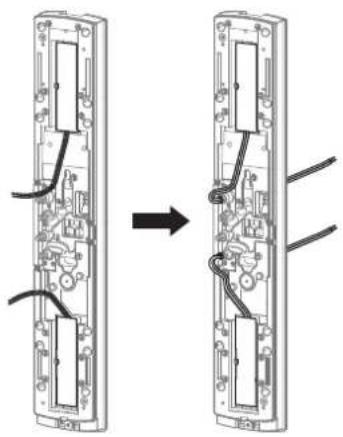

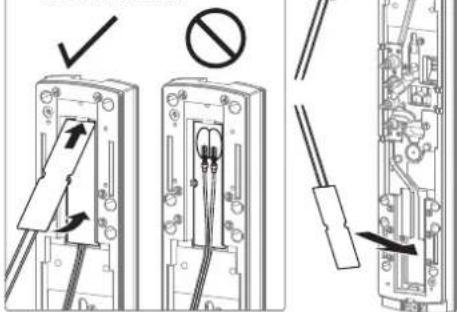

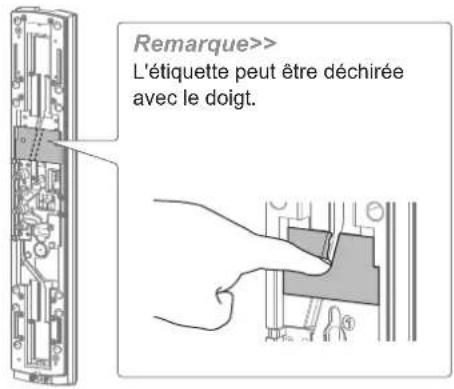

1 Déchirer la rainure pour câble de l'étiquette collée sur le châssis, comme indiqué ci-dessous.

3 Diriger le câble le long de la rainure pour câble et le faire passer au travers du passage-câble.

2 Insérer le HU-3 dans le chassis.

Remarque

• Insérer le bout du HU-3 dans le crochet du châssis pour monter le HU-3.
• Ne pas monter le HU-3 face vers le bas.

Attention

Ne pas brancher le HU-3 à l'unité principale. Cela pourrait provoquer des dysfonctionnements.

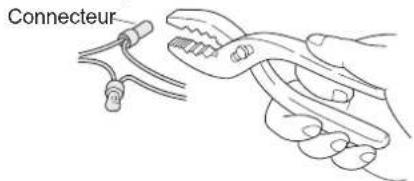

Lors de la connexion des câbles principaux au câblage, utiliser le connecteur inclus ou effectuer une soudure. Insérer les câbles dans le connecteur et desserrer les connexions avec des pinces.

Remarque

Assurez-vous que la distance de câblage à partir de l'alimentation ne dépasse pas le seuil prévu dans le tableau sur la droite. Lors de l'utilisation de deux ou plus d'unités sur un seul câble, la longueur maximale est obtenue en divisant la longueur du câble listée ci-dessous par le nombre d'unités utilisées.

Distance de câblage à partir de l'alimentation
Taille des cables Alimentation : 24 Vca/cc
0,83 mm2(AWG18)	300 m (1000 ft.)
1,31 mm2(AWG16)	500 m (1700 ft.)
2,09 mm2(AWG14)	800 m (2600 ft.)

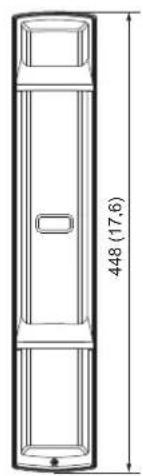

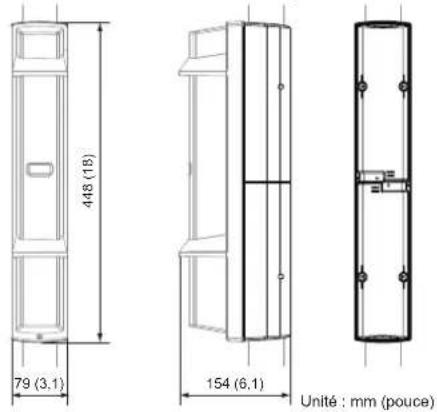

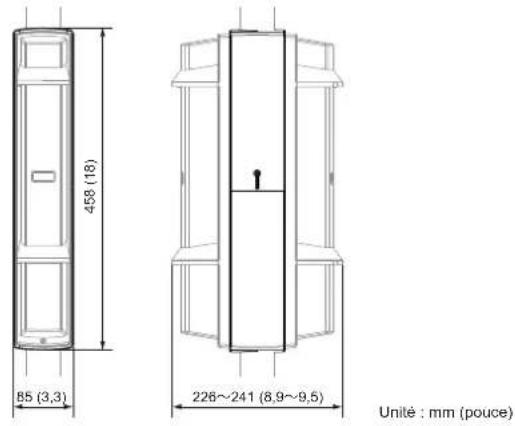

7 Dimensions

Unité : mm (pouce)

8 DEPANNAGE

PROBLEME CAUSE	POSSIBLE ACTION CORRECTRICE
Levoyant LED n'est pas allumé.(Emetueur : lors d'un fonctionnement normal.) (Récepteur : faisceau interrompu.	Tension d'alimentation inappropriée.	Vérifier la tension et assurez-vous qu'elle est comprise entre 10,5 et 30 Vcc.
	Distance de câblage ou diamètre de cable inapproprié.	Voir « 2-5 DISTANCE DE CABLAGE ENTRE L'ALIMENTATION ET LE DETECTEUR » en page 4 et vérifier la distance de câblage.
Levoyant LED « ALARMÉ » ne s'allume pas même lorsque le faisceau est bloqué.	Réverbération du faisceau sur le sol ou sur le mur.	Voir « 4-1 ALIGNEMENT OPTIQUE » en page 8 pour refaire l'alignement.
	Le faisceau n'a pas étèné bloqué.	Bloquer les quatre faisceaux en même temps.
Le faisceau est bloqué, le voyant LED « ALARMÉ » s'allume mais l'alarme ne s'active pas.	La ligne de signal a subit un court-circuit.	Vérifier le câblage.
	Le contact de l'alarme a été soudé.	Réparation requise. Prendre contact avec le vendeur ou avec notre entreprise.
L'alarme s'active même lorsque le faisceau n'est pas bloqué.	La période d'interruption est trop courte.	Voir « 3-1 REGLAGE DE L'INTERRUPTION DU FAISCEAU » en page 8 pour définir une période d'interruption appropriée.
	La surface du couvercle de l'émetteur/du récepteur a été salie.	Nettoyer le couvercle (essuyer le couvercle avec un chiffon doux imbibé de détergent neutre dilué dans l'eau).
	L'alignement optique n'a pas été réalisé correctement.	Voir « 4-1 ALIGNEMENT OPTIQUE » en page 8 pour refaire l'alignement.
Le givre, la neige ou de fortes pluies provoquent des fausses alarmes.	L'alignement optique n'est pas optimisé.	Voir « 4-1 ALIGNEMENT OPTIQUE » en page 8 pour refaire l'alignement.
Sortie inappropriée.	Le câblage est incorrect.	Refaire un câblage correct.

9 Specifications

Modèle		SL-200QN SL-650QNSL	-350QN
Portée maximum de détction		60 m/200 ft. 100 m/350 ft.	200 m/650 ft.
Portée maximum		600 m/2000 ft. 1000 m/350	ft. 2000 m/6500 ft.
Méthode de détction		Détection d'interruption des quadruples faisceaux infrarouges
Période d'interruption		Variable entre 50/100/250/500 m/s(4 étapes)
Source d'alimentation		10,5 - 30 Vcc
Consommation de courant		38 mA(Emetteur : 8 mA Récepteur : 30 mA)	39 mA(Emetteur : 9 mA Récepteur : 30 mA)	40 mA(Emetteur : 10 mA Récepteur : 30 mA)
Sortie	Sortie d'alarme	Relais de forme C : 30 Vcc, 0,2 A
	Période d'alarme	2 sec (±1) (Nominal)
	Sortie autoprotection	N.C. (sortie contact) : 30 Vcc, 0,1 A. S'ouvre quand le couvercle est retireé.
Température de fonctionnement		-25°C - +60°C (-13°F - 140°F)
Humidité de fonctionnement		95 % (max.)
Angle d'alignment		±90° Horizontal, ±10° Vertical
Dimensions		Hauteur x Largeur x Profondeur mm (pouces) : 448 (17,6) x 79 (3,1) x 96 (3,8)
Poids		2400 g (84,78 oz) (Poids total Emetteur + Récepteur, accessoires exclus)
Indice de protection IP65

Modèle HU-3
Entrée alimentation	24 Vca/cc
Consommation de courant	420 mA (max.) (Pour 1 unité)
Thermocontact	60°C (140°F)
Température de fonctionnement	-35°C - +60°C(-31°F - +140°F)
Poids	20 g (0,7 oz) (Chauffage (x2))
Lot	Chauffage (x2), Connecteur (x4), agent imperméable

Remarque

Ces appareils sont conçus pour détecter un intrus et pour actionner un panneau de contrôle d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d'une intrusion. Ces produits sont conformes à la Directive EMC 2004/108/EC.

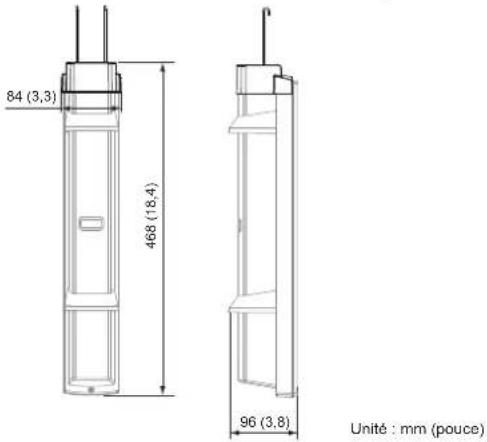

Abc-4: capuchon anti-oiseaux

Empêche les oiseaux et autres petits animaux de s'approcher du détector, afin de réduire les fausses alarmes. Protège la partie avant du détector du ruissellement de la pluie et de la neige afin de maintenir la sensibilité à un état optimal.

Bc-4: couvercle arrêt

Cache la partie arrière d'un détecteur monté sur poteau.

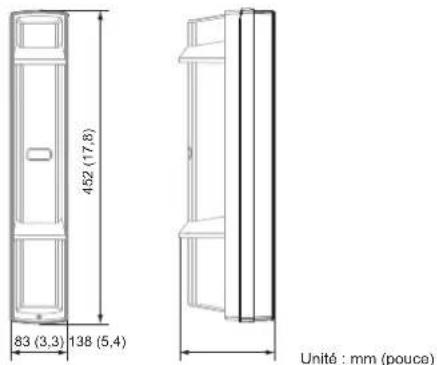

Cbr-4: support pour montage dans un conduit

Permet le câblage dans un conduit.

Conduit compatible: 21 mm (0,84 pouces)

Psc-4: couvercle pour détecteur montés sur poteau dos à dos.

Cache l'interstice entre des détecteurs montés sur poteau dos à dos.

Bau-4: unité d'alignement du faisceau

Ajuste l'axe optique automatique (récepteur uniquement).
