ITUT420 - Platine_disque Victrola - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle stéréo Bluetooth moderne
Marque	Victrola
Modèle	ITUT-420
Alimentation	Adaptateur secteur 100-240 V, 50/60 Hz, sortie 12 V CC / 2,0 A
Consommation électrique maximale	30 W
Haut-parleurs intégrés	2 enceintes 4 pouces, 4 ohms
Vitesses de lecture	33 1/3, 45, 78 tr/min
Arrêt automatique	Oui, commutable (marche/arrêt)
Bluetooth	Oui, version non spécifiée, nom d'appairage "ITUT-420"
Sortie ligne	Prise RCA G/D pour connexion à un amplificateur ou enceintes externes
Accessoires inclus	Platine, 2 enceintes, manuel d'instructions, adaptateur secteur, câbles d'enceintes, adaptateur 45 tours
Remplacement de l'aiguille	Cartouche de pointe de lecture amovible, durée de vie environ 50 heures
Classe électrique	Classe II (double isolation)

FOIRE AUX QUESTIONS - ITUT420 Victrola

Comment connecter mon smartphone en Bluetooth ?

Mettez le commutateur de sélection de fonction sur la position BT. L'indicateur DEL clignote en bleu. Sur votre smartphone, activez le Bluetooth et recherchez 'ITUT-420'. Sélectionnez-le pour appairer. Si un mot de passe est demandé, saisissez '0000'.

Comment changer l'aiguille de la platine ?

Mettez l'appareil hors tension. Utilisez un tournevis pour pousser doucement l'extrémité de la pointe de lecture vers le bas (direction A) puis retirez-la (direction B). Pour installer la nouvelle, insérez-la en poussant vers le haut jusqu'au verrouillage. Ne touchez pas l'aiguille pour éviter les blessures.

Pourquoi mon disque ne tourne-t-il pas ?

Vérifiez que l'appareil est allumé et que le commutateur de sélection de fonction est sur PHONO. Assurez-vous que le bras de lecture est déplacé au-dessus du disque. Si l'arrêt automatique est activé, le plateau ne tourne que lorsque le bras est au-dessus du disque. Vérifiez également que le protecteur blanc de l'aiguille a été retiré.

Comment régler la vitesse de lecture ?

Utilisez le commutateur de sélection de vitesse situé près du plateau. Choisissez entre 33 1/3, 45 ou 78 tr/min selon votre disque. Pour les 45 tours, utilisez l'adaptateur 45 tours fourni.

Puis-je brancher des enceintes externes ?

Oui, utilisez les prises de sortie RCA G/D à l'arrière de l'appareil. Branchez des câbles RCA (non inclus) vers votre amplificateur ou enceintes amplifiées. Le volume se règle toujours avec le bouton de la platine.

Que faire si le son est faible ou distordu ?

Vérifiez le réglage du volume. Assurez-vous que l'aiguille n'est pas usée (remplacez-la après environ 50 heures d'utilisation). Vérifiez les connexions des enceintes. Pour le Bluetooth, éloignez les obstacles entre les appareils.

Comment désactiver l'arrêt automatique ?

Faites coulisser le commutateur d'arrêt automatique sur la position 'Manual' (désactivé). Ainsi, le plateau continuera de tourner même si le bras est en position de repos.

Puis-je utiliser la platine sans brancher les enceintes fournies ?

Oui, vous pouvez utiliser la sortie ligne RCA pour connecter la platine à un système audio externe. Les enceintes fournies ne sont pas obligatoires, mais la platine ne produit pas de son sans elles ou sans enceintes externes.

Comment nettoyer la platine ?

Nettoyez avec un chiffon sec uniquement. N'utilisez pas de liquides ou d'aérosols. Évitez de toucher l'aiguille avec les doigts. Rangez la platine dans un endroit sec et à l'abri de la poussière.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur la prise d'entrée CC à l'arrière et sur une prise murale fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est sur ON. Si l'indicateur DEL ne s'allume pas, essayez une autre prise. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI ITUT420 Victrola

Platine stéréo bluetooth® moderne

Modèle: ITUT-420

Manuel d'instructions

VEUILLEZ LIRE ATTENTIVEMENT LE PRÉSENT MANUEL D'INSTRUCTIONS AVANT UTILISATION ET LE CONSERVER POUR CONSULTATION ULTÉRIEURE.

TABLE des matières

INSTRUCTIONS DE SÉCURITÉ...... 2

SPÉCIFICATIONS.... 3

DÉCLARATIONS DEEE ET CE.... 4

INSTALLATION / RETRAIT DE LA FICHE DE L'ADAPTATEUR ÉLECTRIQUE...... 4

DISPOSITION DE LA PLATINE....5

FONCTIONNEMENT DE LA PLATINE 6

ALIMENTATION ÉLECTRIQUE 6

FONCTIONNEMENT DE BASE.... 6

REEMPLACEMENT DE L'AIGUILLE DE LA PLATINE.... 7

FONCTIONNEMENT DU BLUETOOTH.... 7

FONCTIONNEMENT DE LA SORTIE LIGNE....7

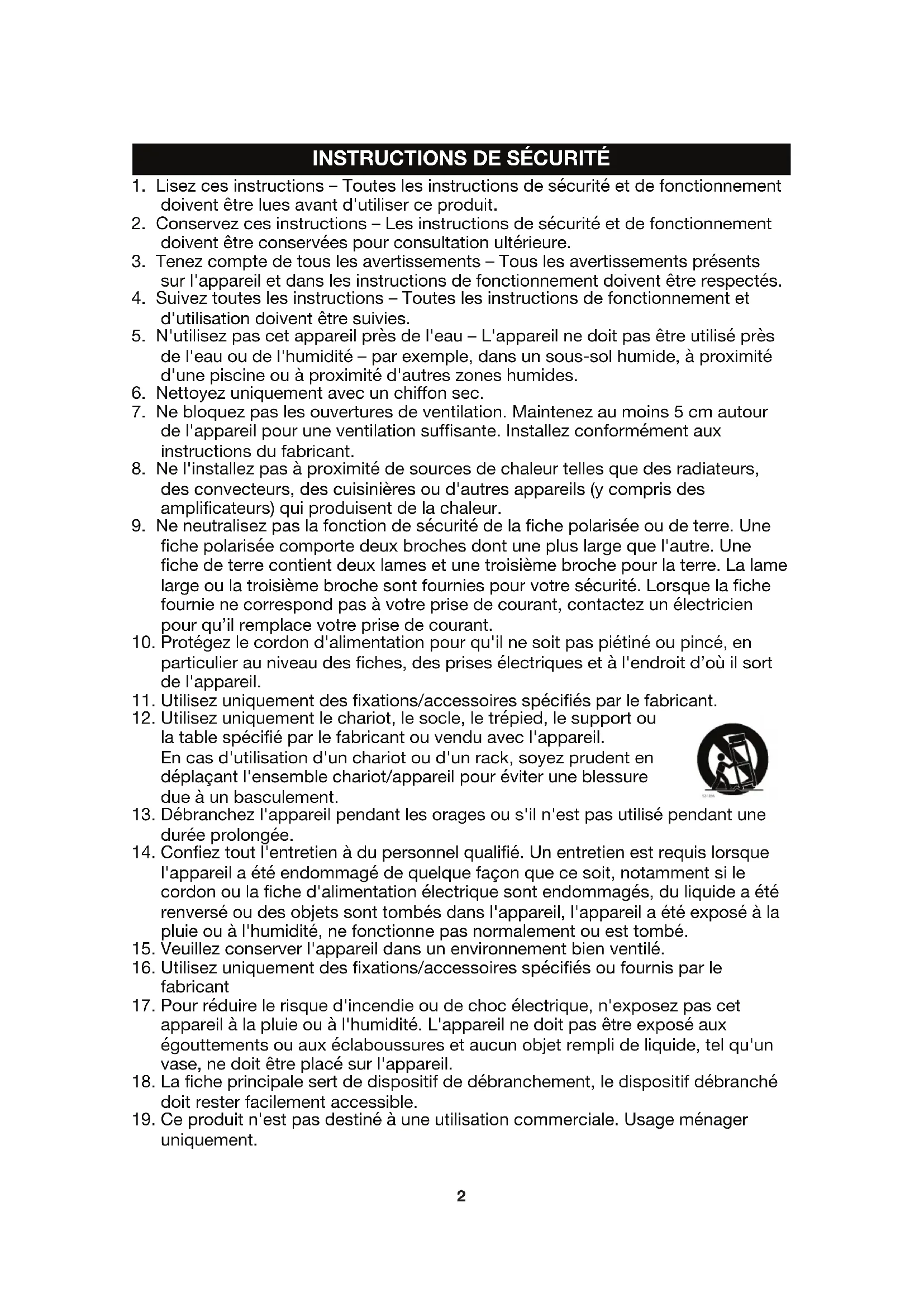

Instructions de sécurité

1. Lisez ces instructions – Toutes les instructions de sécurité et de fonctionnement doivent être lues avant d'utiliser ce produit.
2. Conservez ces instructions – Les instructions de sécurité et de fonctionnement doivent être conservées pour consultation ultérieure.
3. Tenez compte de tous les avertissements – Tous les avertissements présents sur l'appareil et dans les instructions de fonctionnement doivent être respectés.
4. Suivez toutes les instructions – Toutes les instructions de fonctionnement et d'utilisation doivent être suivies.
5. N'utilisez pas cet appareil près de l'eau – L'appareil ne doit pas être utilisé près de l'eau ou de l'humidité – par exemple, dans un sous-sol humide, à proximité d'une piscine ou à proximité d'autres zones humides.
6. Nettoyez uniquement avec un chiffon sec.
7. Ne bloquez pas les ouvertures de ventilation. Maintenez au moins 5 cm autour de l'appareil pour une ventilation suffisante. Installez conformément aux instructions du fabricant.
8. Ne l'installez pas à proximité de sources de chaleur telles que des radiateurs, des convecteurs, des cuisinières ou d'autres appareils (y compris des amplificateurs) qui produisent de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée comporte deux broches dont une plus large que l'autre. Une fiche de terre contient deux lames et une troisième broche pour la terre. La lame large ou la troisième broche sont fournies pour votre sécurité. Lorsque la fiche fournie ne correspond pas à votre prise de courant, contactez un électricien pour qu'il remplace votre prise de courant.
10. Protégez le cordon d'alimentation pour qu'il ne soit pas piétiné ou pincé, en particulier au niveau des fiches, des prises électriques et à l'endroit d'où il sort de l'appareil.
11. Utilisez uniquement des fixations/accessoires spécifiés par le fabricant.
12. Utilisez uniquement le chariot, le socle, le trépied, le support ou la table spécifié par le fabricant ou vendu avec l'appareil. En cas d'utilisation d'un chariot ou d'un rack, soyez prudent en déplaçant l'ensemble chariot/appareil pour éviter une blessure due à un basculement.
13. Débranchez l'appareil pendant les orages ou s'il n'est pas utilisé pendant une durée prolongée.
14. Confiez tout l'entretien à du personnel qualifié. Un entretien est requis lorsque l'appareil a été endommagé de quelque façon que ce soit, notamment si le cordon ou la fiche d'alimentation électrique sont endommagés, du liquide a été renversé ou des objets sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé.
15. Veuillez conserver l'appareil dans un environnement bien ventilé.
16. Utilisez uniquement des fixations/accessoires spécifiés ou fournis par le fabricant
17. Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. L'appareil ne doit pas être exposé aux égouttements ou aux éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.
18. La fiche principale sert de dispositif de débranchement, le dispositif débranché doit rester facilement accessible.
19. Ce produit n'est pas destiné à une utilisation commerciale. Usage ménager uniquement.

20.

L'appareil est un appareil électrique de Classe II ou à double isolation. Il a été conçu de façon à ne pas nécessiter de raccordement de sécurité à une terre électrique.

21.

L'éclair avec une flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du boîtier du produit, pouvant être d'une intensité suffisante pour constituer un risque de choc électrique.

Attention

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE,

NE RETIREZ PAS LE COUVERCLE (OU L'ARRIÈRE). AUCUNE PIÈCE RÉPARABLE À L'INTÉRIEUR. CONFIEZ L'ENTRETIEN À UN PROFESSIONNEL DE SERVICE QUALIFIÉ.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions de fonctionnement et de maintenance (entretien) importantes dans les documents accompagnant l'appareil.

Avertissement: Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Aucune source de flamme nue telle qu'une bougie ne doit être placée sur l'appareil.

ATTENTION: Les modifications ou changements non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet appareil. L'utilisation de commandes ou de réglages ou la mise en œuvre de procédures autres que celles spécifiées dans le présent document peut entraîner une exposition à des dangers.

Spécifications

Alimentation électrique:	Adaptateur CA : 100-240,50-60Hz
Impédance:	CC-12 V/2,0 A Enceinte4" 4ohm
Consommation électrique maximale :	30W
Inclus:	Platine, Enceintes, Manueld'instructions, Fiche defonctionnement de la platine,Alimentation électrique àcommutation 12 V/2,0 A,Câbles d'enceintes etAdaptateur 45 tours.

La conception et les spécifications peuvent être modifiées sans préavis.

Bluetooth est une marque déposée de Bluetooth SIG, Inc. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.

Ce produit est fabriqué et vendu par Innovative Technology Electronics LLC. Victrola et le logo Victrola sont des marques commerciales de Technicolor ou de ses filiales et sont utilisées sous licence par Innovative Technology Electronics LLC. Tout autre produit, service, entreprise, marque ou nom et logo de produit non référencé dans le présent document n'est ni approuvé ni parrainé par Technicolor ou ses filiales.

Fabriqué en Chine.

Mise au rebut de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés. Lorsque ce symbole d'une poubelle avec une croix est apposé sur un produit, cela signifie que cet appareil est couvert par la Directive européenne 2002/96/CE. Veuillez vous informer sur le système de collecte local pour les produits électriques et électroniques. Veuillez agir conformément à vos règles locales et ne mettez pas au rebut vos produits usagés avec vos déchets ménagers normaux. La mise au rebut correcte de votre produit usagé permet d’empêcher des conséquences négatives potentielles pour l’environnement et la santé humaine.

Cet appareil respecte les directives CEE suivantes : directive basse tension 2014/35/UE, directive CEM 2014/30/UE

Vous pouvez télécharger la déclaration de conformité UE complète à l'adresse www.victrola.com/eudoc

Importé par :

Fiche Europe "CLIC" 31 2 4 5 6

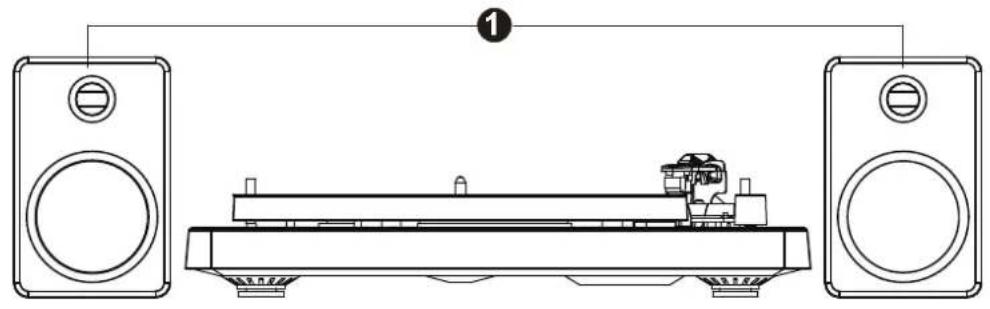

Disposition de la platine

1. Enceintes
2. Plateau de la platine
3. Tapis en feutre
4. Lève-bras
5. Fixation/Appui du bras de lecture
6. Commutateur de contrôle d'arrêt automatique et manuel
7. Commutateur de sélection du contrôle de la vitesse
8. Axe de la platine
9. Bras de lecture
10. Indicateur DEL

d'alimentation/fonction

1. Bouton de contrôle du volume
2. Cartouche de pointe de lecture (aiguille)
3. Prises enceintes externes
4. Commutateur de sélection de fonction
5. Prise de sortie RCA G/D
6. Prise d'alimentation ENTRÉE CC
7. Interrupteur de mise sous tension/hors tension

Fonctionnement de la platine

Un adaptateur CA/CC avec une sortie de 12 V CC 2,0 A est inclus avec la platine stéréo Bluetooth moderne. Cet adaptateur est nécessaire pour faire fonctionner l'appareil.

1. Raccordez les câbles d'enceintes externes entre la PRISE ENCEINTE EXTERNE à l'arrière de l'appareil et chaque enceinte. REMARQUE : Les câbles d'enceintes externes présentent un code couleur, le câble rouge est branché dans une prise rouge sur l'appareil et les enceintes (câble noir dans les prises noires).
2. Insérez fermement et solidement la fiche CC de l'adaptateur dans la prise d'entrée CC à l'arrière de l'appareil.
3. Branchez les fiches CA de l'adaptateur sur une source d'alimentation de calibre 220-240 V CA ~ 50/60 Hz.
4. Allumez l'appareil en mettant l'INTERRUPTEUR DE MISE SOUS TENSION/HORS TENSION sur la position MARCHE. L'INDICATEUR DEL D'ALIMENTATION/FONCTION s'allume.

Fonctionnement de BASE

Avant utilisation, assurez-vous d'enlever la protection blanche de la pointe de lecture de l'aiguille. Assurez-vous toujours que le bras de lecture est déverrouillé et peut se déplacer librement sur le disque pendant le fonctionnement. Verrouillez à nouveau le bras de lecture en place lorsqu'il n'est pas utilisé.

1. Faites coulisser le COMMUTATEUR DE SÉLECTION DE FONCTION sur la position PHONO, l'INDICATEUR DEL DE FONCTION devient ROUGE.
2. Placez un disque sur le PLATEAU DE LA PLATINE et sélectionnez la vitesse souhaitée (33 1/3 / 45 / 78) en faisant coulisser le COMMUTATEUR DE SÉLECTION DE VITESSE pour le positionner sur la vitesse correspondant au type de disque. REMARQUE : Lors de la lecture d’un disque 45 tours, utilisez l’adaptateur 45 tours inclus situé à l’intérieur du sachet d’accessoires.
3. Ouvrez la FIXATION DU BRAS DE LECTURE pour libérer le BRAS DE LECTURE. Poussez le LÈVE-BRAS vers l'arrière pour lever le bras. Déplacez délicatement le bras de lecture à la position souhaitée sur le disque. La platine ne commence à tourner que lorsque le bras de lecture est déplacé vers le disque. Pour commencer la lecture, poussez le levier de levage vers l'avant pour abaisser lentement le bras sur la position souhaitée du disque.
4. Si le COMMUTATEUR DE SÉLECTION D'ARRÊT AUTOMATIQUE est positionné sur Activé, le disque s'arrête automatiquement une fois terminé. VEUILLEZ NOTER LES POINTS SUIVANTS : Si l'Arrêt automatique est activé, le disque tourne uniquement si le bras de lecture est déplacé au-dessus du disque. Si l'Arrêt automatique est désactivé, le disque tourne même si le bras de lecture est en position de repos.
5. Pour sélectionner le niveau du volume, tournez le BOUTON DE COMMANDE DU VOLUME afin de régler le volume.

Retrait de la pointe de lecture de la cartouche

1. Mettez un tournevis à l'extrémité de la pointe de lecture et poussez vers le bas dans la direction "A". AVERTISSEMENT: Le fait d'appliquer trop de force sur la pointe de lecture peut endommager ou casser la pointe de lecture.
2. Retirez la pointe de lecture dans la direction "B".

Installation de la pointe de lecture

1. Tenez l'extrémité de la pointe de lecture et insérez l'autre bord en appuyant dans la direction "C".
2. Poussez la pointe de lecture vers le haut dans la direction "D" jusqu'à ce qu'elle se verrouille à l'extrémité.

D C re. ns. Broches de guidage (intérieur)

Attention:

• N'enlevez pas ou ne pliez pas l'aiguille de la pointe de lecture.
• Ne touchez pas l'aiguille pour éviter une blessure aux mains.
• Mettez l'appareil hors tension avant de remplacer la pointe de lecture.
• Maintenez hors de portée des enfants.

Veuillez noter les points suivants : La pointe de lecture doit durer environ 50 heures dans le cadre d'une utilisation normale. Il est conseillé de remplacer la pointe de lecture dès que vous remarquez un changement de qualité sonore.

Fonctionnement du bluetooth

Un périphérique externe doté de la connectivité Bluetooth peut être connecté sans fil à cette platine à l'aide de la fonction Bluetooth.

1. Allumez l'appareil en mettant l'INTERRUPTEUR DE MISE SOUS TENSION/HORS TENSION sur la position MARCHE.
2. Tournez le COMMUTATEUR DE SÉLECTION DE FONCTION sur la position BT (Bluetooth®), l'INDICATEUR DEL DE FONCTION commence à clignoter en BLEU.
3. Activez le paramètre Bluetooth de votre périphérique externe. Attendez quelques instants, puis recherchez le nom d'appairage Bluetooth "ITUT-420".
4. Sélectionnez le nom d'appairage Bluetooth pour connecter l'appareil. Une fois connecté, l'indicateur DEL bleu arrête de clignoter.
5. Vous êtes à présent connecté à votre périphérique externe via Bluetooth.
6. Tournez le BOUTON DE COMMANDE DU VOLUME pour régler le niveau sonore. REMARQUE : Si un mot de passe est demandé, saisissez "0000" et appuyez sur Entrée pour vous connecter.

Fonctionnement de la SORTIE ligne

L'appareil peut se connecter à un système d'enceintes ou à un amplificateur Hi-Fi externe à l'aide de câbles RCA (non inclus). Pour raccorder des enceintes externes, branchez les câbles RCA dans la PRISE DE SORTIE RCA G/D à l'arrière de l'appareil et les prises d'entrée auxiliaire sur votre système d'enceintes ou votre amplificateur Hi-Fi.
