QXIRDTX8 - Détecteur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur extérieur grand angle
Marque	Optex
Modèle	QXIRDTX8
Méthode de détection	Infrarouge passif (PIR) et hyperfréquence (10,587 GHz)
Portée de détection	Jusqu'à 12 m (40 ft), angle 120°
Zones de détection	Multi level : 40 zones ; Pet alley : 18 zones
Vitesse de détection	0,3 à 2,0 m/s
Sensibilité thermique	2,0°C à 0,6 m/s
Alimentation	Pile CR123A (3 V DC, non incluse)
Consommation électrique	Veille : 16 μA ; Alarme max : 11 mA (à 3 V)
Durée de vie de la pile	Environ 4 ans (selon réglage)
Température de fonctionnement	-40°C à +45°C
Humidité	95% max
Indice de protection	IP54
Dimensions (L × H × P)	144,5 × 78 × 83,5 mm
Poids	230 g
Montage	Mural (extérieur/intérieur)
Hauteur de montage	Multi level : 2,2 à 2,7 m ; Pet alley : 0,8 à 1,2 m
Réglages	Sensibilité PIR (4 niveaux), minuterie d'économie (5 ou 120 s), sortie alarme N.O./N.C., LED ON/OFF
Sorties	Alarme et problème (autoprotection), contact sec 3 V DC / 0,01 A max
Indicateurs LED	Chauffe (60 s), alarme, fin de test de marche
Accessoires fournis	Batterie factice, câbles alarme/problème, vis de montage, vis de fixation, masque de zone
Options	Supports muraux (CA-1W) et plafond (CA-2C)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Autoprotection à l'ouverture et à l'arrachement ; compartiment électronique séparé
Pièces détachées et réparabilité	Pile CR123A remplaçable ; pas de pièces détachées disponibles séparément

FOIRE AUX QUESTIONS - QXIRDTX8 OPTEX

Quelle pile utiliser pour le détecteur Optex QXIRDTX8 ?

Le détecteur utilise une pile CR123A (3 V DC) non fournie. Pour le partage d'alimentation, installez la batterie factice fournie dans l'émetteur.

Comment régler la sensibilité du détecteur ?

La sensibilité PIR se règle via les interrupteurs DIP [2] et [3] : très haute, haute, moyenne (défaut) ou faible. La sensibilité hyperfréquence est réglable par un potentiomètre sur le module MW.

Quelle est la hauteur de montage recommandée ?

En mode Multi level, montez le détecteur entre 2,2 et 2,7 m. En mode Pet alley (protection anti-animaux), montez-le entre 0,8 et 1,2 m.

Comment effectuer un test de marche ?

Fermez le capot : le test de marche démarre automatiquement pour 3 minutes. La LED clignote 5 fois en fin de test. Si le capot reste ouvert, l'autoprotection s'active et la LED fonctionne quel que soit le réglage DIP.

Que faire si la LED ne s'allume pas ?

Vérifiez le réglage de l'interrupteur DIP [1] (LED ON/OFF). Si le capot est ouvert, l'autoprotection force la LED à s'allumer. Assurez-vous que la pile est correctement installée.

Peut-on utiliser le détecteur en intérieur ?

Oui, le détecteur est conçu pour un montage mural en extérieur ou en intérieur. Il est certifié IP54, ce qui le protège de la pluie et de la poussière.

Comment changer la pile du détecteur ?

Retirez le capot en déverrouillant la vis de blocage. Remplacez la pile CR123A par une pile neuve. Si vous utilisez le partage d'alimentation, conservez la batterie factice dans l'émetteur.

Que signifie le clignotement LED pendant 60 secondes ?

C'est la période de chauffe de l'appareil après la mise sous tension. Pendant ce temps, le détecteur stabilise ses capteurs. Après 60 secondes, il passe en mode normal.

Comment éviter les fausses alarmes dues aux animaux ?

Utilisez le mode Pet alley en montant le détecteur à 0,8-1,2 m et en installant le masque de zone pour supprimer la détection au sol. Vous pouvez aussi réduire la sensibilité PIR.

Quelle est la durée de vie de la pile ?

Avec le réglage d'économie d'énergie (120 s), la pile peut durer environ 4 ans pour le modèle QXI-RDT. En réglage 5 s, la durée est réduite à environ 3 ans.

MODE D'EMPLOI QXIRDTX8 OPTEX

Détecteur Extérieur Grand Angle

Série QX infinity

Fonctionnant sur batterie

Instructions d'installation

QXI-R: Modèle faible consommation

QXI-RDT-X5: +Détection hyperfréquence (10,525 GHz)

QXI-RDT-X8: +Détection hyperfréquence (10,587 GHz)

QXI-RDT-X9: +Détection hyperfréquence (9,425 GHz)

1 Présentation

Le téléchargement PDF et des informations supplémentaires multilingues sont disponibles dans l'URL indiquée.

http://navi.optex.net/manual/50337

2 Déclaration du fabricant

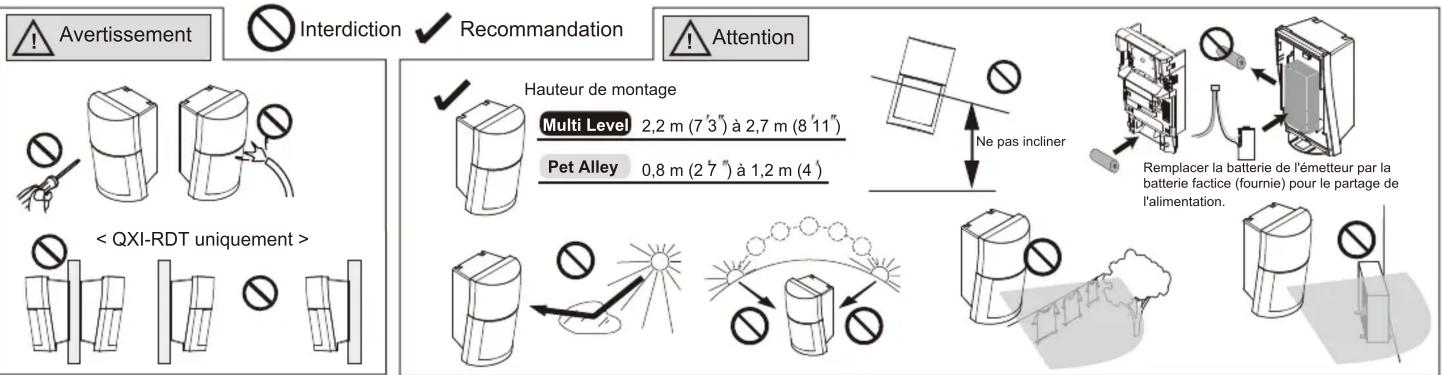

Avertissement Interdiction Recommendation Attention Hauteur de montage Multi Level 2,2 m (7'3" à 2,7 m (8'11") Pet Alley 0,8 m (2'7" à 1,2 m (4') Ne pas incliner Remplacer la batterie de l'émetteur par la batterie factice (fournie) pour le partage de l'alimentation. < QXI-RDT uniquement >

3 Installation

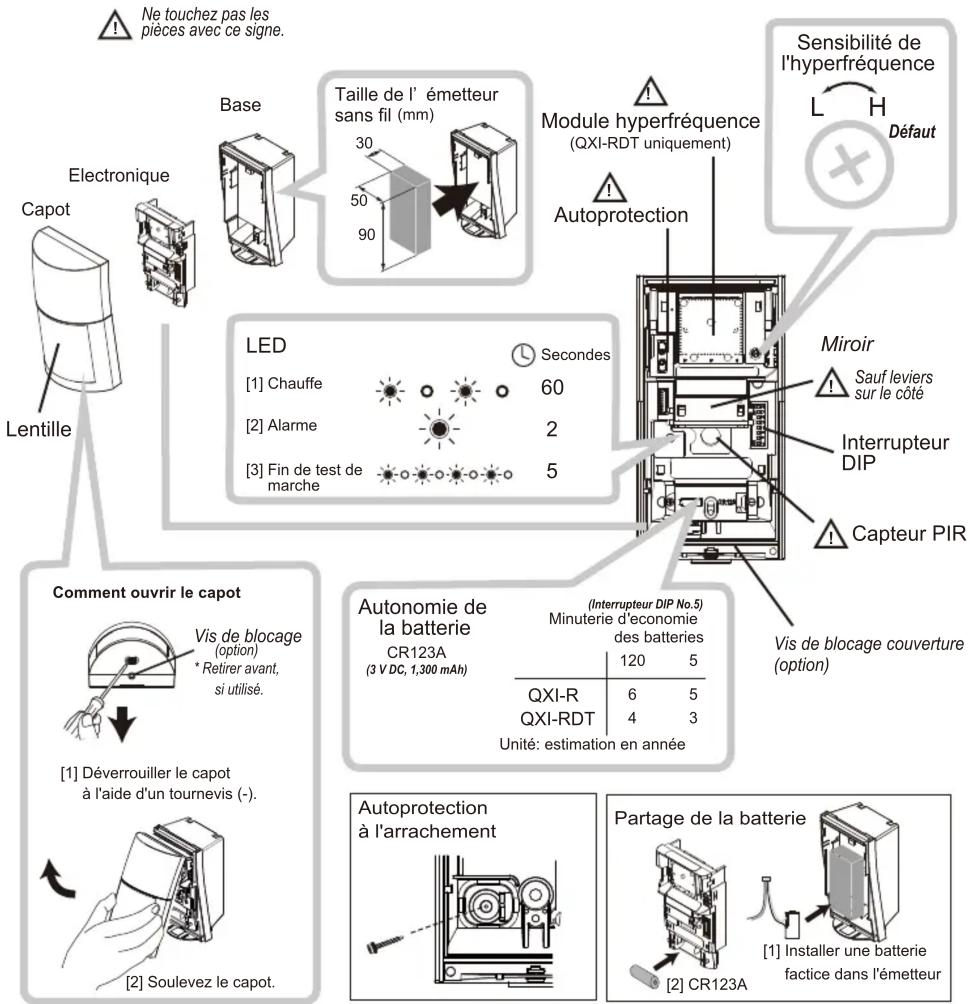

Ne touchez pas les pièces avec ce signe. Electronique Capot Lentille Base Taille de l' émetteur sans fil (mm) 30 50 90 Module hyperfréquence (QXI-RDT uniquement) Autoprotection Sensibilité de l'hyperfréquence L H Défaut LED [1] Chauffe [2] Alarme [3] Fin de test de marche Seconds 60 2 5 Miroir Sauf leviers sur le côté Interrupteur DIP Capteur PIR Comment ouvrir le capot Vis de blocage (option) * Retirer avant, si utilisé. [1] Déverrouiller le capot à l'aide d'un tournevis (-). [2] Soulevez le capot. Autonomie de la batterie CR123A (3 V DC, 1,300 mAh) (Interrupteur DIP No.5) Minuterie d'économie des batteries 120 5 QXI-R 6 5 QXI-RDT 4 3 Unité: estimation en année Autoprotection à l'arrachement Partage de la batterie [2] CR123A [1] Installer une batterie factice dans l'émetteur

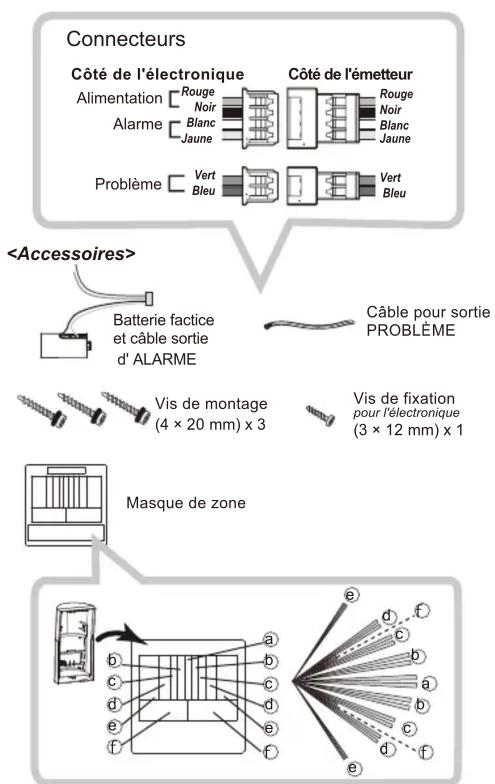


CA-1W(W) Support pour montage mural

CA-2C(W) Support pour montage plafond

4 Réglages

4-1. Zone de détection Multi Level Vue de dessus

Vue de côté

0 5 10 15 20 25 30 35 40 ft MW PIR 2.2 m 2.7 m 0 3 6 9 12 m

Pet Alley Vue de côté [1] Desserrez la vis de fixation, si utilisée. [2] Faites glisser l'électronique vers le bas. [3] Relevez le miroir. [4] Serrez la vis comme précédemment.

4-2. Réglages des interrupteurs DIP

Interrupteur DIP ON OFF [8] [7] Usage futur [6] [5] Minuterie d'économie des batteries 5 sec. 120 sec. [4] Voir à droite pour la sensibilité PIR [3] [2] Sortie d'alarme N.O. N.C. [1] LED ON OFF Sensibilité PIR Très haute Haute Moyen Défaut Faible Défaut

4-3. Test de marche

[1] Fermez le capot

Test de marche (3 minutes) Fin de test de marche

③ LED clignote 5 fois ③

Remarque

- Avec le capot ouvert, l'autoprotection s'active.

Cela active la fonction LED, quel que soit le réglage du DIP switch [1].

Lorsque le capot est fermé, le chronomètre de test de marche démarre et revient automatiquement au mode normal après 3 minutes.

- Si l'appareil est mis sous tension avec le capot fermé, il ne passera pas en mode test. Ouvrez et fermez le capot une fois pour activer le mode test.

5 Spécifications

5-1. Spécifications

Modèle	QXI-R	QXI-RDT
Méthode de détection	Infrarouge passif	Infrarouge passif et hyperfréquence
Portée PIR	12,0 m (40') Angle 120°
Zones PIR	“Multi level”: 40 zones“Pet alley”: 18 zones
Vitesse de détection	0,3 à 2,0 m/s (1' à 6"7"/ s)
Sensibilité	2,0°C (3,6°F) à 0,6 m/s
Pet alley (immunité petits animaux)	Supprimez la zone de détection inférieure pour éviter les petits animaux.
Alimentation	CR123A (3 Vcc) * Non inclus
Consommation de courant	9 μA en veille/11 mA max. à 3 Vcc	16 μA en veille/11 mA max. à 3 Vcc
Période d'alarme	2,0 ±0,5 sec.
Période de chauffe	Environ 60 sec. (Clignote LED)
Sortie d'alarme	N.C./N.O. État sélectionnable-Solid Commutateur, 3 V DC 0,01 A max.
Sortie problème(avec autoprotection)	N.C./N.O. État sélectionnable-Solid Commutateur, 3 V DC 0,01 A max.
Indicateur LED	[1] Chauffe [2] Alarme [3] Fin de test de marche
Température de fonctionnement	-40°C à +60°C (-40°F à +140°F)	-40°C à +45°C (-40°F à +113°F)
Humidité	95% max.
Indice de protection	IP 54
Montage	Mur (extérieur, intérieur)
Hauteur de montage	“Multi level”: 2,2 à 2,7 m (7' 3" à 8'11")“Pet alley”: 0,8 à 1,2 m (2' 7" à 4')
Poids	215 g (7,58 oz) 230 g (8,11 oz)
Accessoires	[1] Batterie factice et câble sortie d' ALARME[2] Câble pour sortie PROBLÈME [3] Vis de montage (4 x 20 mm) x 3[4] Vis de fixation (3 x 12 mm) x 1 [5] Masque de zone

• Les spécifications et design sont sujets à modifications sans information préalable de notre part.
• Ces appareils sont conçus pour détecter un intrus et pour actionner une centrale d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d'une intrusion.

5-2. Dimensions

78(3.07) 144.5 (5.69) 83.5 (3.28)

Unité : mm (pouce)

Fabricant:

OPTEX CO., LTD.

5-8-12 Ogoto, Otsu, Shiga, 520-0101 JAPAN

Représentant autorisé en Europe:

OPTEX (EUROPE) LTD./EMEA HEADQUARTERS

www.optex-europe.com/fr
