FMXDTX8 - Détecteur OPTEX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil FMXDTX8 OPTEX au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Détecteur de mouvement |
| Marque | Optex |
| Modèle | FMXDTX8 |
| Méthode de détection | Infrarouge passif et micro-ondes |
| Couverture | 15 m x 15 m, 85° d'angle |
| Zones de détection | 78 |
| Hauteur de montage | 2,2 à 3,0 m |
| Alimentation | 9,5 à 16 VDC |
| Consommation | 12 mA (normal), 15 mA (max.) à 12 VDC |
| Sortie alarme | N.C., 28 VDC 0,2 A max., résistance <10 Ω |
| Autoprotection | N.C., 28 VDC 0,1 A max., résistance <10 Ω |
| Période d'alarme | Environ 2,5 s |
| Préchauffage | Environ 60 s (LED clignotante) |
| Sensibilité infrarouge | Commutable BAS/MOY/HAUT |
| Sensibilité micro-ondes | Commutable LONG/COURT |
| Dimensions | 111,7 x 61,4 x 50,0 mm (H x L x P) |
| Poids | Environ 120 g |
| Température de fonctionnement | -20°C à +45°C |
| Humidité max. | 95% |
| Indice de protection | IP30 / IK04 |
| Entretien et nettoyage | Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Interrupteur d'autoprotection activé lors de l'ouverture du capot. |
| Pièces détachées et réparabilité | Aucune pièce détachable. Confier toute réparation à un professionnel agréé. |
| Informations générales | Utilisation intérieure uniquement. Détecte les intrusions et active un système d'alarme. |
FOIRE AUX QUESTIONS - FMXDTX8 OPTEX
Comment installer le détecteur Optex FMXDTX8 ?
Le détecteur doit être monté à une hauteur de 2,2 à 3,0 m, de préférence dans un angle pour une couverture optimale. Fixez le support au mur, connectez l'alimentation (9,5 à 16 VDC) et les sorties alarme (N.C.). Assurez-vous que le champ de détection n'est pas obstrué.
Quelle est la portée et l'angle de détection ?
La portée est de 15 m sur 15 m avec un angle de 85°. Le détecteur couvre 78 zones combinant infrarouge passif et micro-ondes.
Comment régler la sensibilité du détecteur ?
Utilisez les commutateurs internes : BAS/MOY/HAUT pour l'infrarouge et LONG/COURT pour les micro-ondes. Ajustez selon l'environnement pour éviter les fausses alarmes.
Que faire en cas de fausses alarmes fréquentes ?
Vérifiez la hauteur de montage, l'absence d'obstacles (rideaux, animaux) et réduisez la sensibilité. Assurez-vous que le détecteur n'est pas orienté vers des sources de chaleur (radiateurs) ou des courants d'air.
Comment tester le détecteur ?
Après la période de préchauffage (environ 60 s, LED clignotante), activez le mode test en mettant le commutateur LED sur ON. Marchez dans la zone de détection : la LED doit s'allumer en cas de mouvement.
Quelle alimentation est requise ?
Le détecteur nécessite une alimentation continue de 9,5 à 16 VDC. La consommation est de 12 mA en veille et 15 mA max. Utilisez une source stabilisée.
Le détecteur est-il adapté à une utilisation extérieure ?
Non, l'indice de protection est IP30 (protection contre les corps solides >2,5 mm) et IK04 (résistance aux chocs). Il est conçu pour une utilisation intérieure uniquement.
Comment réinitialiser le détecteur ?
Le détecteur n'a pas de bouton de réinitialisation. Pour le réinitialiser, coupez puis rétablissez l'alimentation. La période de préchauffage de 60 s reprendra.
Que signifie le clignotement de la LED ?
Un clignotement lent pendant environ 60 secondes indique la phase de préchauffage. Une fois stable, la LED s'éteint (ou clignote en cas d'alarme si le commutateur LED est sur ON).
Où télécharger la notice complète du FMXDTX8 ?
La notice au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur la page.
Questions des utilisateurs sur FMXDTX8 OPTEX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice FMXDTX8 - OPTEX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FMXDTX8 de la marque OPTEX.

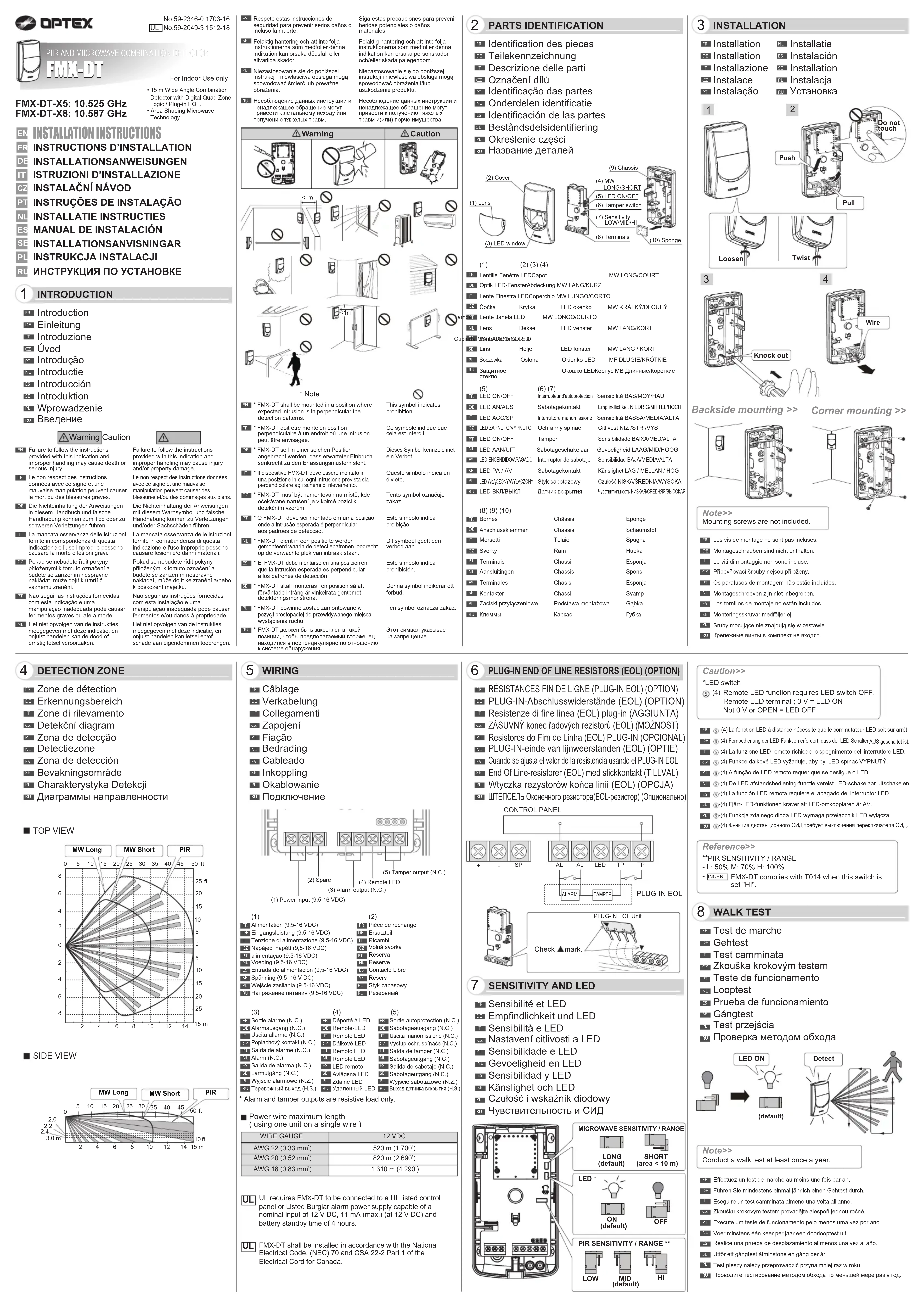

MODE D'EMPLOI FMXDTX8 OPTEX
| Modèle | FMX-DT |
| Méthode de détction | Inflorugue passif et micro-ondes |
| Couverture | 15 m sur 15 m 85° de largeur |
| Zones de détction | 78 zones |
| Hauteur de montage | Entre 2,2 et 3,0 m |
| Indicateur LED pour alarme | Commutateur ON/OFF |
| Période d'alarme | Environ 2,5 s |
| Sorties alarme | N.C., 28 VDC 0,2 A max. Résistance<10 Ohms |
| Interrupteur autoprotection | N.C., active quand le capot est enlevé |
| Sortie autoprotection | 28 VDC 0,1A max. Résistance<10 Ohms |
| PIR sensibilité/étendue | Commutateur BAS/MOY/HAUT |
| Micro-ondes sensibilité/étendue | Commutateur LONG/COURT |
| Préchauffage | Environ 60 s (LED clignotant.) |
| Alimentation | Entre 9,5 et 16 VDC |
| Circuit électrique | 12 mA (normal), 15 mA (max.) à 12 VDC |
| Dimensions | 111,7 mm X 61,4 mm x 50, 0 mm (HxLxP) |
| Poids | Approx. 120 g |
| Température de régime | Entre -20°C et +45°C |
| Humidité ambiente | 95% max. |
| Interference en Radio-Fréquence | Pas d'alarme à 10 V/m |
| IP / IK | IP: 30 / IK: 04 |
Conception et spécifications sont sujettes à changement sans préavis.
Cet appareil est fait pour détecter les mouvements intrus et activer un compte ou détecter. N'entend est qu'une partie d'un système complet, nos rejets, toute responsable pour tout dommage ou autres conséquences.
