FTNRPT - Détecteur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur extérieur infrarouge passif (PIR)
Marque	Optex
Modèle	FTNRPT
Technologie de détection	Infrarouge passif (PIR)
Portée de détection	5 m (horizontal) × 1 m (vertical)
Angle de détection	190° horizontal flexible
Logique de traitement	SMDA (Super Multi Dimension Analysis) – analyse numérique du signal
Immunité aux animaux	Haute immunité, analyse Super Multi Logic
Alimentation	Piles Lithium ou alcaline 3 V DC (modèle sans fil) ou 9,5-18 V DC (modèle câblé)
Consommation en veille	10 μA (modèle sans fil)
Consommation en alarme	3 mA max. (modèle sans fil)
Temps d’alarme	2,0 ± 1,0 seconde
Temps de préchauffage	Environ 120 secondes (LED clignote)
Sortie alarme	N.C./N.O. sélectionnable, contact sec 28 V DC 0,1 A ou Solid State Switch 10 V DC 0,01 A
Sortie trouble	N.C. (modèle câblé) ou N.C./N.O. sélectionnable (modèle sans fil)
Indication LED	Allumée/clignotante pendant préchauffage, alarme et détection AM
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	IP55 (résistant aux intempéries)
Montage	Mural, extérieur ou intérieur
Hauteur de montage	0,8 à 1,2 m
Poids	190 g (modèle sans fil)
Accessoires fournis	Vis, connecteurs, joint d'éponge, plaque de montage
Fonctionnalités supplémentaires	Support orientable, lentille inversible pour réglage de portée, autoprotection murale en option
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec
Informations générales	Fabriqué par Optex, garantie selon conditions du fabricant

FOIRE AUX QUESTIONS - FTNRPT OPTEX

Comment installer le détecteur FTNRPT ?

Fixez le support mural à une hauteur de 0,8 à 1,2 m. Orientez le détecteur avec la rotule pour un alignement horizontal. Connectez les piles ou l'alimentation filaire selon le modèle. Utilisez les connecteurs fournis pour relier l'émetteur si nécessaire.

Quelle est la portée de détection du FTNRPT ?

La portée standard est de 5 mètres horizontalement et 1 mètre verticalement. Vous pouvez réduire la portée à 2 mètres en tournant la lentille.

Comment régler la portée de détection ?

Tournez simplement la lentille du détecteur pour basculer entre les portées 2 m et 5 m. La rotule permet également un réglage horizontal fin.

Que signifie la LED clignotante ?

La LED clignote pendant le préchauffage (environ 120 secondes) ou lorsqu'une alarme est déclenchée. En mode test (DIP switch 1 activé), elle indique la détection.

Comment tester le détecteur ?

Activez le mode Walk Test via le DIP switch 1. La LED s'allumera à chaque détection. Déplacez-vous dans la zone de détection pour vérifier la couverture.

Quel type de pile utiliser pour le modèle sans fil ?

Utilisez une pile Lithium ou alcaline 3 V DC. La consommation en veille est très faible (10 μA), offrant une longue autonomie.

Le détecteur est-il résistant à la pluie ?

Oui, il possède un indice de protection IP55, ce qui le rend résistant aux intempéries et à la poussière.

Comment connecter le détecteur à un système d'alarme ?

Utilisez la sortie alarme (N.C./N.O. sélectionnable) pour vous connecter à votre centrale. Pour le modèle sans fil, le connecteur est fourni pour l'alimentation et l'alarme.

Quelle est la température de fonctionnement maximale ?

Le détecteur fonctionne de -20 °C à +60 °C, adapté aux climats variés.

Comment entretenir le détecteur ?

Nettoyez régulièrement la lentille avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez les piles une fois par an.

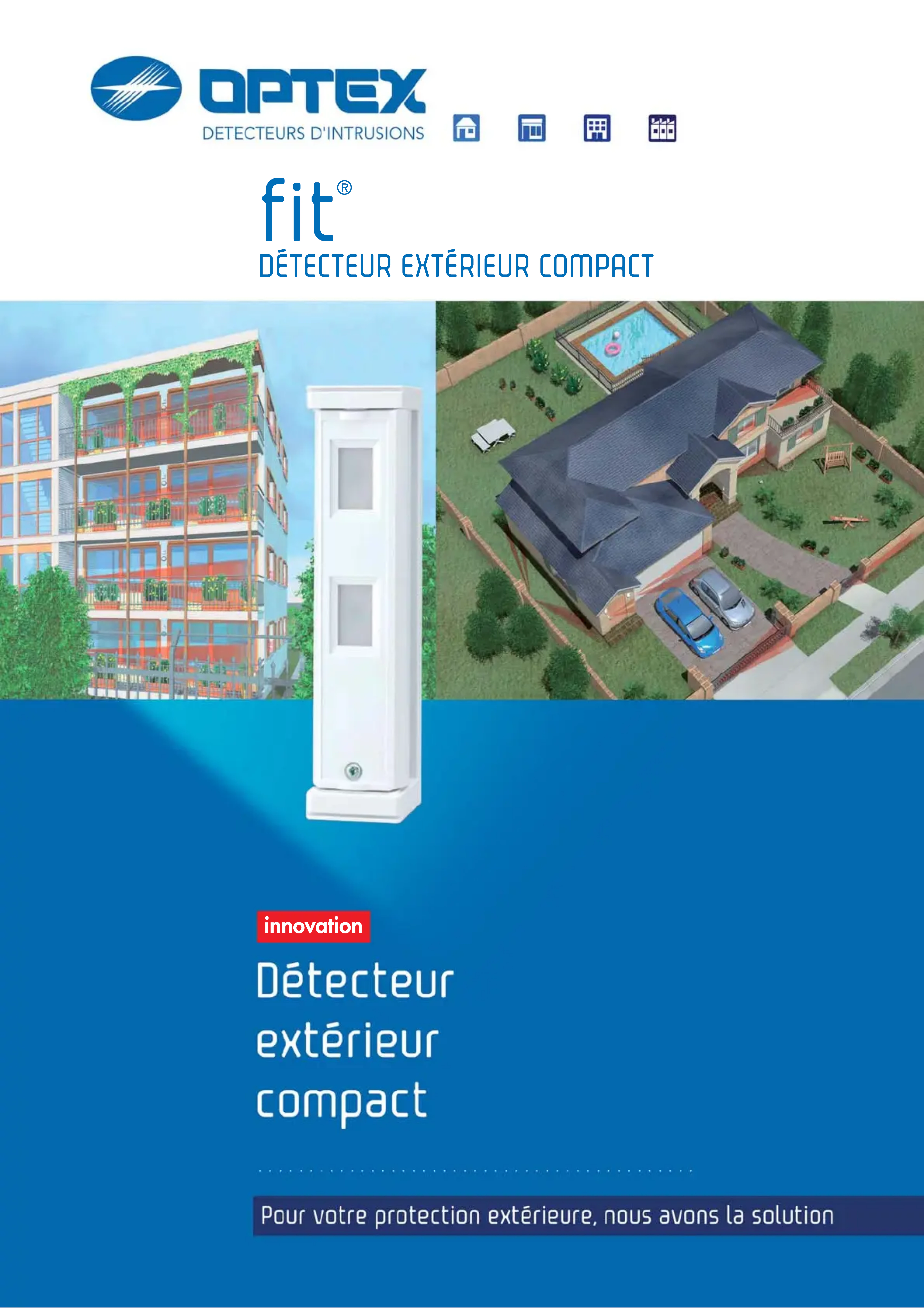

MODE D'EMPLOI FTNRPT OPTEX

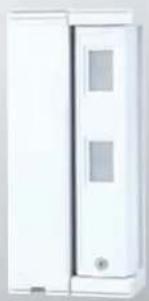

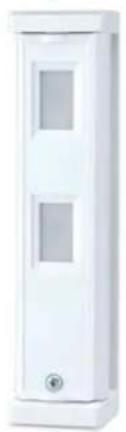

Détecteur extérieur compact

Pour votre protection extérieure, nous avons la solution.

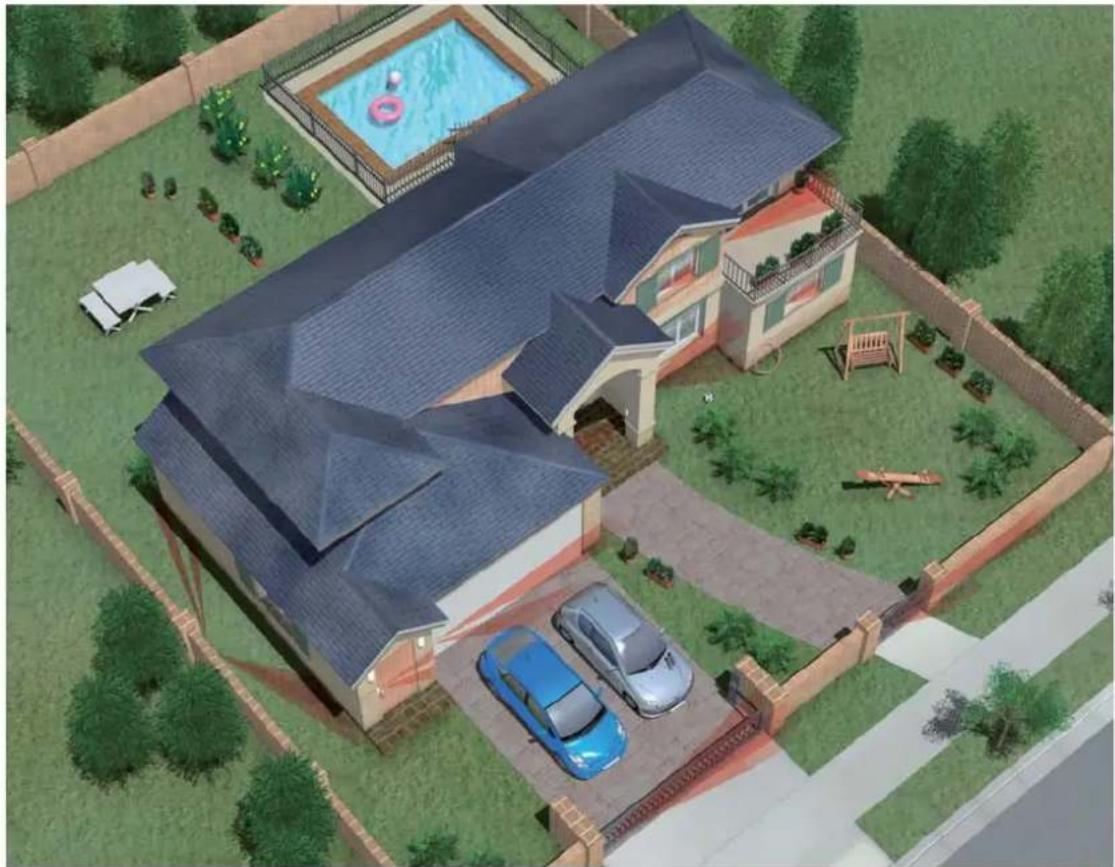

Idéal pour résidences

Pour protéger une terrasse, mais aussi pour le balcon. Pour protéger une façade, mais aussi pour un volume de vie. Pour une utilisation de jour comme de nuit.

Design compact

La sécurité est importante mais le look et la décoration du produit aussi.

Flexible

Le fit est parfait pour protégber un balconin avec de la vegetation car son champ de détction est très flexible.

fit pour fenêtres fit

fit pour abords fit

pour piscines fit

pourbalconsfit

pour garages

Pour entrees

Support orientable à lentille inversible

La rotule permet un alignement horizontal de, ce qui permet une détection plus fine sans fausses alarmes.

Changer la portée de détection est très simple : il suffit de tourner la lentille.

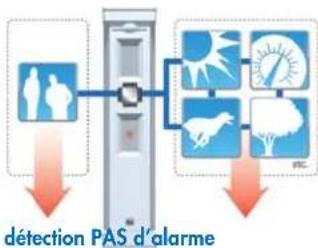

Logique SMDA

SMDA (Super Multi Dimension Analysis). Cette logique digitale optimise la qualité de détection. Chaque mouvement est analysé par le microprocesseur avant de transmettre une alarme.

Cette détection digitale prend en compte l'environnement extérieur à tout moment et 24h/24 pour une détection optimisée.

Gagnez du temps et réduisez vos coûts! Les FTN-40R/RAM fonctionnent sur piles. Il n'y a plus de câbles à tirer, ce qui simplifie l'installation, permet de gagner du temps et réduit les coûts.

Connection facile

Les FTN-40R/RAM peuvent être connectées à l'émetteur par connecteurs. Ceci rend l'installation et le remplacement de la boîterie plus facile et rapide.

Position sur le haut

Portée de 5m / 2m

Angle de 190° horizontal flexible

Haute Immunité aux Animaux

Analyse du signal Super Multi Logic

Alimentation par piles ou batteries

Haute Immunité aux Animaux

Analyse signal Super Multi Logique

Modèle	FTN-ST	FTN-AM	FTN-R	FTN-RAM
Méthode de détction	Infrarouge passif
Portée PIR	5×1m (165"×33")
Réglage portées	2 m, 5 m (67", 165")
Vitesse de détction	0.3 - 1.5 m/s (1" - 4'11"/s)
Sensibilité	2.0°C (à 0.6 m/s) (3.6" F (à 2'/s))
Tension	9.5 - 18 V DC		2.5 - 10 V DC
Power input	-		3 - 9 V DC (Lithium ou Alkaline Batterie)
Consommation courant	17mA(max.) (à 12 V DC)	20mA(max.) (à 12 V DC)	9μA(en stand-by)/3mA(max.) (à 3 V DC)	10μA(en stand-by)/3mA(max.) (à 3 V DC)
Période alarme	2.0±1.0sec.
Période préchauffage	Approx. 60 sec. (LED clignotte)		Approx. 120 sec. (LED clignotte)
Sortie alarme	N.C./N.O. Sélectionable 28 V DC 0.1 A (max.)		N.C./N.O. Sélectionable-Solid State Switch 10 V DC 0.01 A(max.)
Trouble sortie	N.C. 28 V DC 0.1 A (max.), open when the cover is removed.		N.C./N.O. Sélectionable-Solid State Switch 10 V DC 0.01 A(max.)
Informations LED	Allumé/Clignote: Préchaffage, alarmé, détction AM (FTN-AM)		En fonction: Si DIP switch 1 (WALK TEST MODE) ou DIP switch 4 (LED) ONHors fonction: En mode utilisationAllumé/Clignote: Préchaffage, alarmé, détaction AM (FTN-AM)
Température fonction	-20 - +60°C (-4 - +140°F)
Humidité	95% max.
Weatherproof (IP)	IP55
Montage	Mural (Exterieur, intérieur)
Hauteur de montage	0.8 - 1.2 m (27" - 3'11")
Pods	100 g (3.5 oz.)		190 g (6.7 oz.)
Accessoires	Vis (3×20 mm)×2		Connector pour ALIM et ALARM,Connector pour TROUBLE, plate rut×2,Vis (M3×10 mm)×2, Vis (3×20 mm)×4, joint'éponge pour émetteur

*Spécifications et design sujets à modifications sans informations préalables de notre part.

Portées

Vue de haut

Vue de cote

2m: lentille sur détection 2m

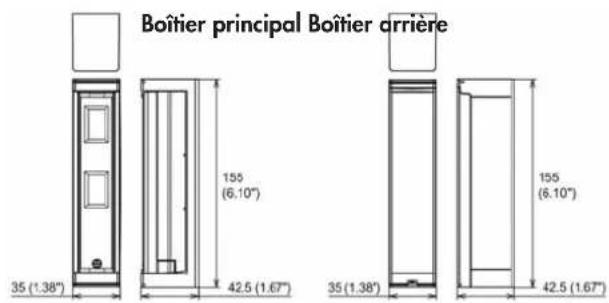

Dimensions options

Autoprotection Murale (WRS-02)

pour FTN-40 ST/AM

Autoprotection Murale (WRS-03)

pour FTN-AOR/RAM
