Type de produit	Détecteur infrarouge passif (PIR) intelligent
Marque	Optex
Modèle	SIP4010WF
Mode de détection	Infrarouge passif (PIR) avec trois pyroéléments doubles
Couverture	40 m x 10 m (130 ft x 33 ft)
Nombre de zones de détection	48 zones
Hauteur de montage	2,3 m à 4 m (7,6 ft à 13 ft)
Alimentation	3 - 9 V CC, piles alcalines ou lithium
Consommation électrique	40 μA (veille), 5 mA max. (en fonctionnement)
Indicateur d'opération	LED rouge (clignotement en marche, allumage en détection)
Période de réchauffement	Environ 120 secondes
Sorties	Alarme N.C. et N.O., anti-sabotage N.C., dérangement N.C. (batterie faible et anti-masquage)
Fonctions anti-vandalisme	Anti-rotation (accéléromètre), anti-masquage (faisceau photoélectrique), anti-sabotage (ouverture du cache)
Réglages	Sensibilité indépendante courte/longue (SH/H/M/L), logique AND/OR, gamme de détection (longue ON/OFF), intervalle d'alarmes (0/5/60/150 sec)
Température de fonctionnement	-25 °C à +60 °C (-13 °F à +140 °F)
Indice de protection	Unité principale : IP65, Châssis : IP55
Dimensions (H × L × P)	227 mm × 102 mm × 266 mm (9,0 in × 4,0 in × 10,5 in)
Poids	1,2 kg (42 oz)
Accessoires inclus	Vis, gabarit en papier, clé Allen, joints de masquage de zone, brucelles, manuel, plaque de zone, embout en caoutchouc, presse-étoupes
Options	Testeur de mouvement OPM-WT, viseur de zone AVF-1, protection soleil/neige SIP-MINIHOOD
Entretien et nettoyage	Ne pas réparer ni modifier. Sécuriser l'unité principale lors de l'installation. Nettoyer avec un chiffon doux et sec.
Réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente.

FOIRE AUX QUESTIONS - SIP4010WF OPTEX

Comment installer le detecteur SIP4010WF ?

Installez le detecteur a une hauteur de 2,3 a 4 metres. Utilisez le gabarit en papier pour percer les trous de fixation. Retirez l'unite principale de la base a l'aide de la cle Allen, passez les cables, connectez le bornier, puis remontez l'unite principale en la clipsant sur la base.

Comment regler la zone de detection ?

Utilisez le viseur de zone (optionnel) ou le testeur de mouvement. Desserrez les vis de reglage pour pivoter l'unite principal horizontalement et verticalement. Alignez la fleche sur le guide de reglage angulaire. Vous pouvez masquer les zones non souhaitées avec les plaques de masquage fournies.

Que signifie le clignotement de la LED rouge ?

Apres la mise sous tension, la LED rouge clignote pendant environ 120 secondes (periode de rechauffement). En fonctionnement normal, elle est eteinte en veille et s'allume en cas de detection. Si elle clignote en continu, mettez hors tension puis sous tension.

Quel type de pile utiliser ?

Le detecteur fonctionne avec des piles alcalines ou au lithium, sous une tension de 3 a 9 V CC. La consommation est tres faible : 40 µA en veille et 5 mA max. en alarme.

Comment tester le detecteur ?

Utilisez le testeur de mouvement optionnel OPM-WT. Branchez-le au connecteur prevu, mettez le commutateur sur PILE. Un signal sonore continu indique le test. Lorsqu'un pieton entre dans la zone, des signaux forts et faibles alternent. Un signal continu fort indique une detection complete.

Comment masquer une zone de detection ?

Pour la portee longue, utilisez les plaques de masquage installees sur le miroir. Pour la portee courte, utilisez les plaques OU les joints de masquage (accessoires) appliques sur le miroir. Vous pouvez egalement desactiver la portee longue via le commutateur DIP 2.

Comment regler la sensibilite ?

Le detecteur dispose de selecteurs de sensibilite independants pour les portees courte et longue. Quatre niveaux sont disponibles : SH (tres haute), H (haute), M (moyenne, par defaut) et L (basse). Ajustez selon les conditions du site.

Quelles sont les fonctions anti-vandalisme ?

Le detecteur integre un accelerometre pour detecter toute rotation ou deplacement (anti-rotation), un faisceau photoelectrique anti-masquage (alarme si un objet est place devant la lentille plus de 120 secondes), et un contact anti-sabotage qui se declenche si le cache est ouvert ou si l'unite principale est retiree.

Comment raccorder les sorties ?

Les bornes sont prevues pour : alimentation (+/-), anti-sabotage (N.C., boucle 24h), alarme N.C., alarme N.O., et dérangement (batterie faible et anti-masquage). Respectez la longueur maximale de cable de 3 metres.

Que faire si le detecteur declenche des fausses alarmes ?

Verifiez que la zone de detection n'inclut pas de voie publique, de branches d'arbres ou d'herbe bougeant au vent. Ajustez l'angle vertical avec le viseur. Si necessaire, reduisez la portee longue via le commutateur DIP 2 ou masquez les zones problematiques. En cas de reflexion de chaleur au sol, baissez la sensibilite.

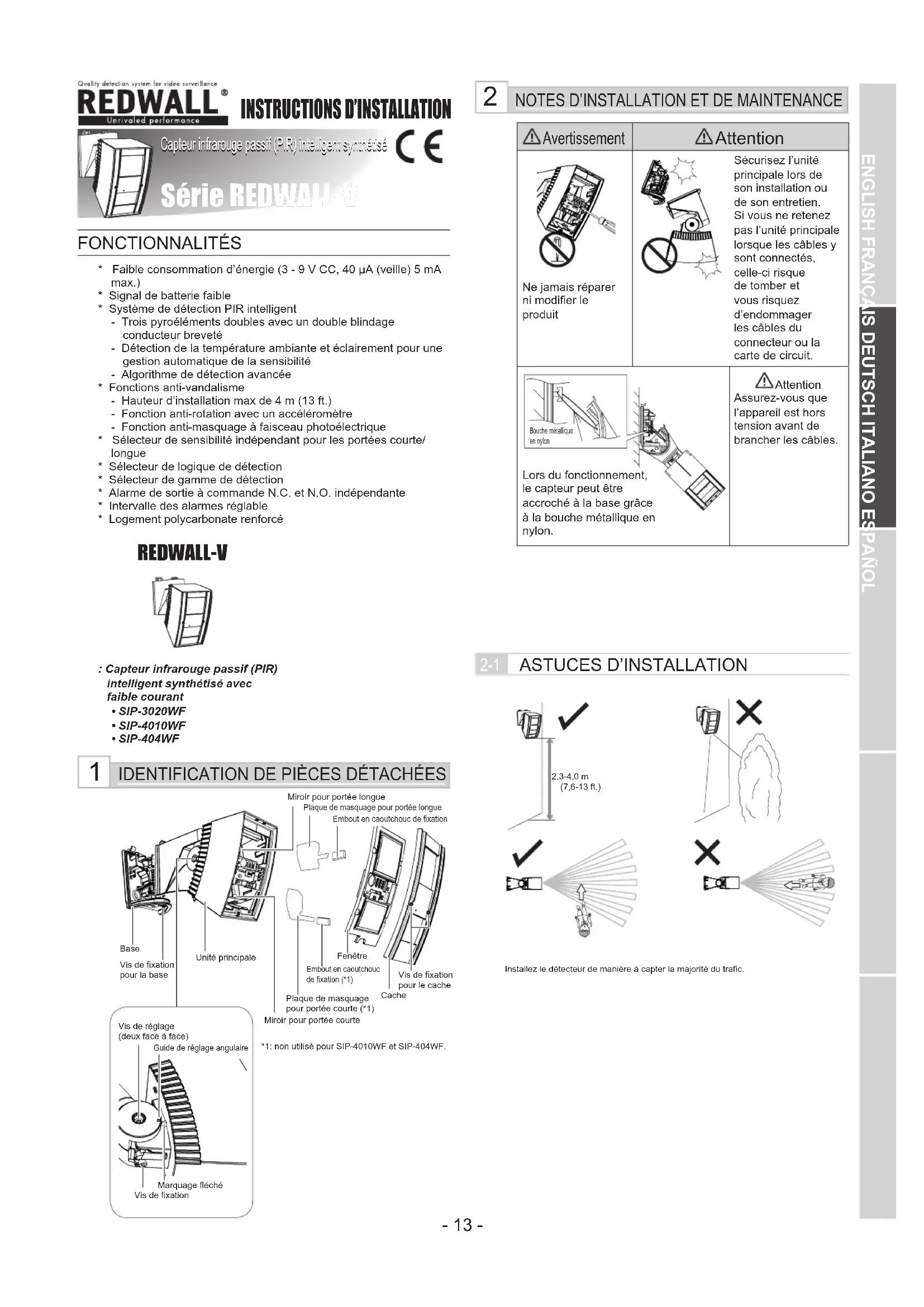

MODE D'EMPLOI SIP4010WF OPTEX

Capteur infrarouge passif (PIR) intelligent synthétisé

Série REDWALL, R

Fonctionnalités

* Faible consommation d'énergie (3 - 9 V CC, 40 μA (veille), 5 mA max.) * Signal de batterie faible * Système de détection PIR intelligent - Trois pyroéléments doubles avec un double blindage conducteur breveté - Détection de la température ambiante et éclairage pour une gestion automatique de la sensibilité - Algorithme de détection avancée * Fonctions anti-vandalisme - Hauteur d'installation max de 4 m (13 ft.) - Fonction anti-rotation avec un accéléromètre - Fonction anti-masquage à faisceau photoélectrique * Sélecteur de sensibilité indépendant pour les portées courte/longue * Sélecteur de logique de détection * Sélecteur de gamme de détection * Alarme de sortie à commande N. C. et N. O. indépendante * Intervalle des alarmes réglable * Logement polycarbonate renforcé

REDWALL-V

Capteur infrarouge passif (PIR) intelligent synthétisé avec faible courant

• SIP-3020WF

• SIP-4010WF

• SIP-404WF

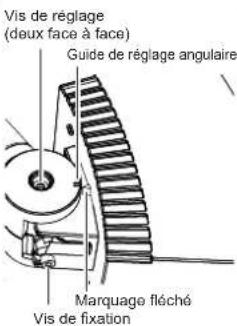

1 Identification de pièces détachées

Base Vis de fixation pour la base Unité principale Miroir pour portée longue Plaque de masquage pour portée longue Emboul en caoutchouc de fixation Fenêtre Embout en caoutchouc de fixation (*1) Plaque de masquage pour portée courte (*1) Cache Vis de fixation pour le cache

Vis de réglage (deux face à face) Guide de réglage angulaire Marquage fléché Vis de fixation

Miroir pour portée courte

*1: non utilisé pour SIP-4010WF et SIP-404WF.

2 NOTES d'installation et de maintenance

Avertissement Ne jamais réparer ni modifier le produit

⚠ Attention Sécurisez l'unité principale lors de son installation ou de son entretien. Si vous ne retenez pas l'unité principale lorsque les câbles y sont connectés, celle-ci risque de tomber et vous risquez d'endommager les câbles du connecteur ou la carte de circuit.

ment, grâce

Attention. Assurez-vous que l'appareil est hors tension avant de brancher les câbles. Lors du fonctionnement, le capteur peut être accroché à la base grâce à la boucle métallique en nylon.

2-1 Astuces d'installation

Installez le détecteur de manière à capter la majorité du trafic.

3-1 Montage au mur

Montez le gabarit en papier (accessoire) au mur et percez un trou de 6 mm de diamètre pour le montage, ainsi qu'un trou de câblage.

Insérez le boulon d'ancrage (accessoire) dans le trou de montage de la carte.

La base du modèle doit se situer à 2,3 m (7,6 ft.) - 4 m (13 ft.) du sol.

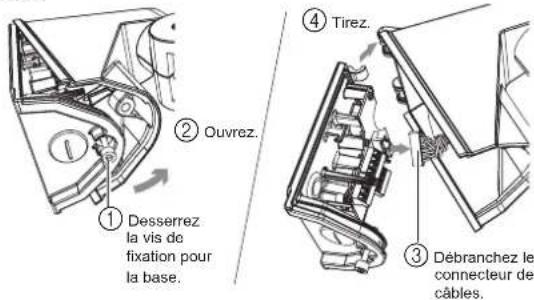

(2) À l'aide d'une clé à six pans, retirez l'unité principale de la base.

① ② Ouvrez. ① Desserrez la vis de fixation pour la base. ④ Tirez. ③ Débranchez le connecteur de câbles.

Forez à travers la douille du trou de câblage, passez le câble dans le trou et fixez la base sur le mur.

(4) Connectez le câble au bornier (voir étape 3-3).

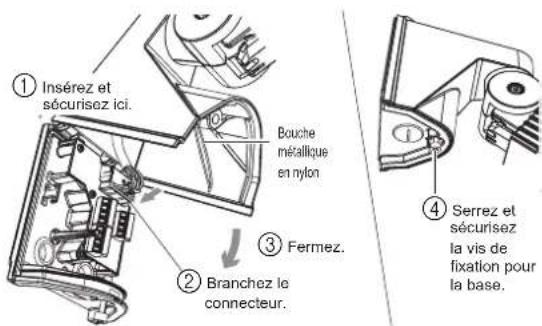

(5) Installez l'unité principale sur la base.

① Insérez et sécurisez ici. Bouche métallique en nylon ③ Fermez. ② Branchez le connecteur. ④ Serrez et sécurisez la vis de fixation pour la base.

Attention

Lors de l'installation de l'unité principale, veillez à ne pas bloquer la bouche métallique en nylon. Veillez également à ne pas coincer vos doigts.

(6) Vérifiez si les divers réglages et opérations sont corrects.

Attention

Le clignotement de la diode photoémettrice rouge, après la mise sous tension de l'appareil, indique que le système est en cours de démarrage. Patientez environ 120 secondes.

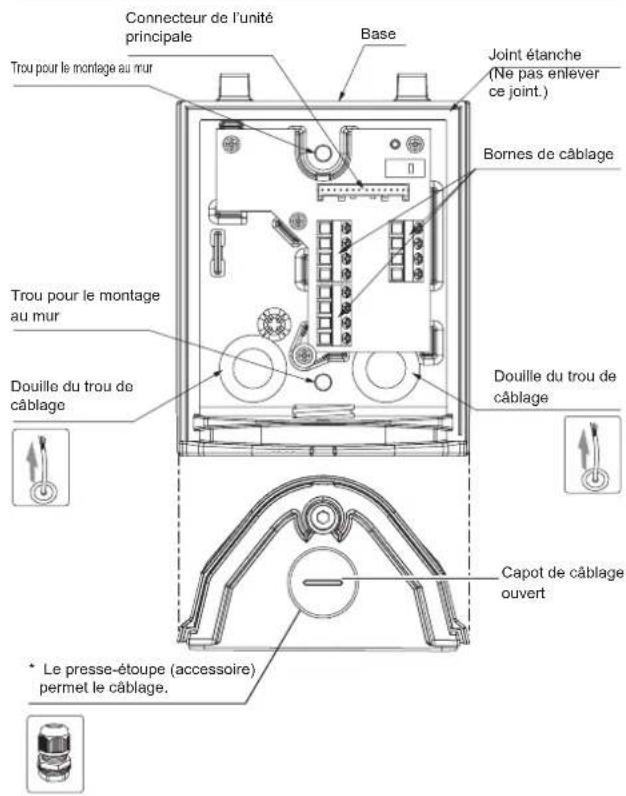

3-2 Vue interne de la base

Connecteur de l'unité principale Base Trou pour le montage au mur Joint étanche (Ne pas enlever ce joint.) Bomes de câblage Trou pour le montage au mur Douille du trou de câblage Douille du trou de câblage Capot de câblage ouvert * Le presse-étoupe (accessoire) permet le câblage.

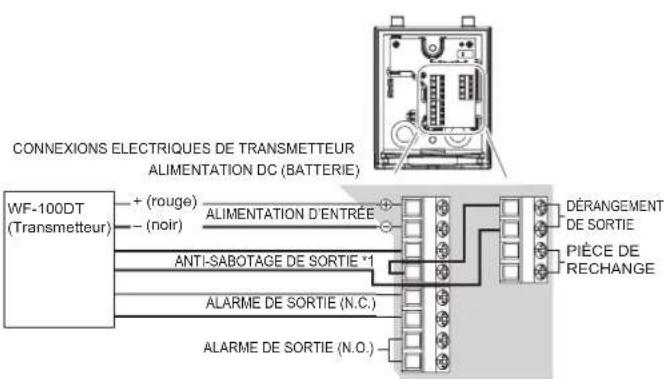

3-3 Câblage

CONNEXIONS ELECTRIQUES DE TRANSMETTEUR ALIMENTATION DC (BATTERIE) WF-100DT (Transmetteur) + (rouge) - (noir) ALIMENTATION D'ENTRÉE ANTI-SABOTAGE DE SORTIE * ALARME DE SORTIE (N.C.) ALARME DE SORTIE (N.O.) DÉRANGEMENT DE SORTIE PIÈCE DE RECHANGE

*1: bornes anti-sabotage à connecter à une boucle de supervision 24/24.

Attention

Longueur maximale de câblage est de 3 mètres.

Nom Fonction
DÉRANGEMENT DE SORTIE	Le dérangement de sortie est utilisé pour un signal anti-masquage et pour un signal de batterie faible. Lorsqu'un objet est placé près de la surface de la lentille au-delà de 120 secondes (environ), le circuit anti-masquage IR est activé et génère un signal d'alarme.Lorsque la batterie est inférieure à 2,3 V CC, et cette condition continue plus de 2,5 heures, le signal sera généré.
ANTI-SABOTA-GE DE SORTIE	Elle est détectée si le cache est ouvert.
	Elle est détectée si l'unité principale est retirée de la base.
	Anti-rotation :Tout endommagement de l'unité principale est détecté.Si l'unité principale est affectée à l'horizontale ou à la verticale et si sa position est modifiée, tout endommagement de l'unité principale est détecté.

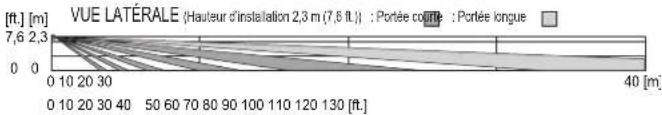

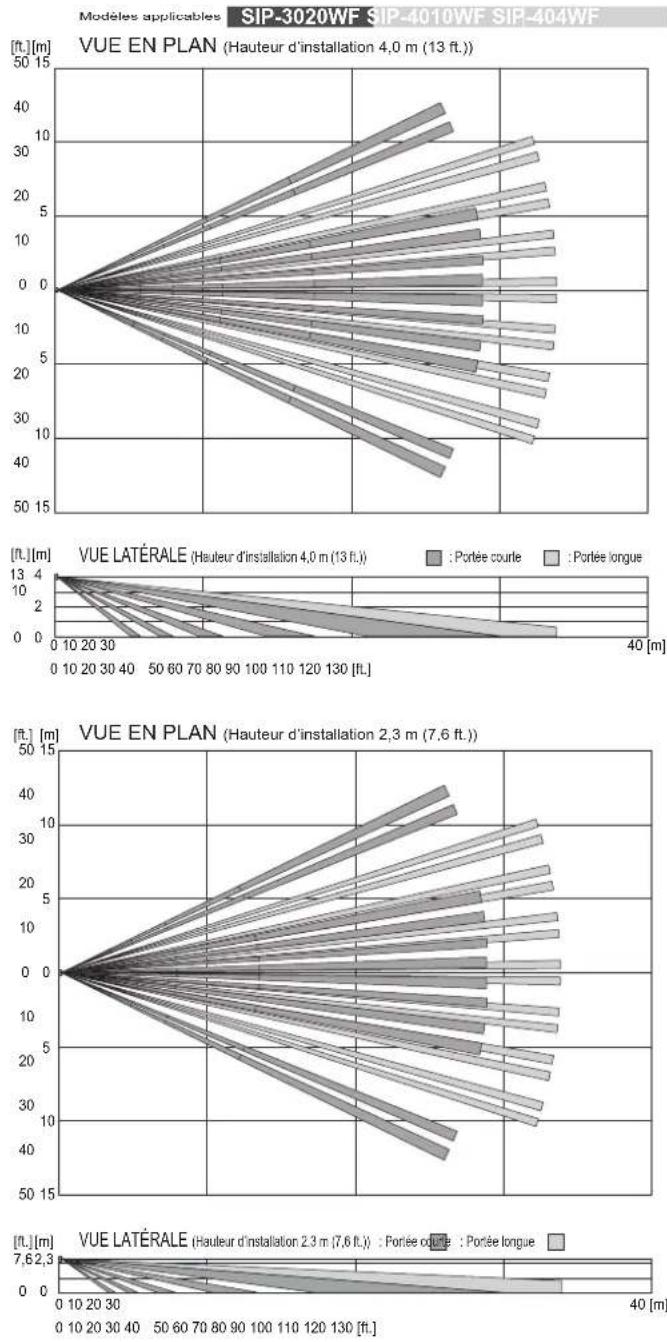

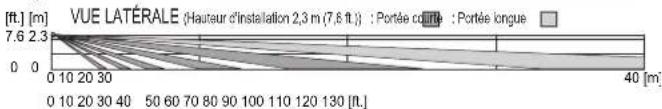

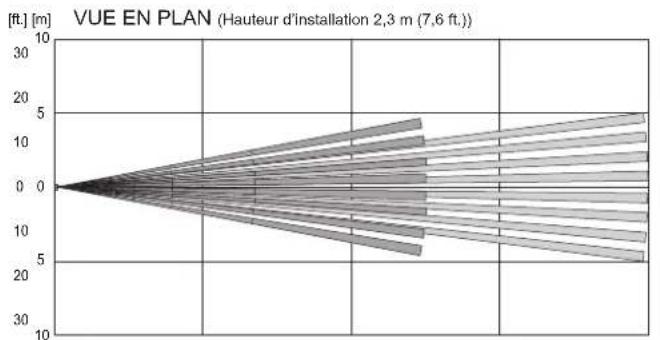

4 Paramètre de la ZONE de détection

Vous pouvez régler la zone de détection de 90 degrés à l'horizontale et de 10 degrés à la verticale. Rectifiez l'angle de détection verticale selon la hauteur de montage du capteur.

Modèles applicables

SIP-3020WF SIP-4010WF SIP-404WF

90° 90° 10° 10°

Attention

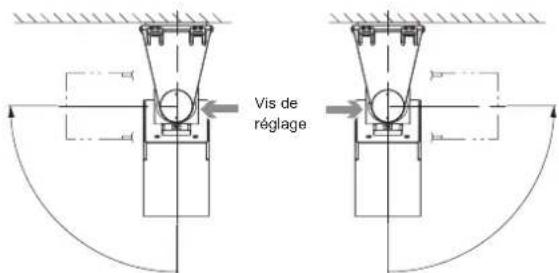

Pour faire pivoter l'unité principale dans le sens contraire des aiguilles d'une montre, desserrez la vis de réglage à droite. Pour faire pivoter l'unité principale dans le sens des aiguilles d'une montre, desserrez la vis de réglage à gauche. Sinon, vous risquez d'avoir du mal à visser ou d'échouer à serrer la vis de réglage lors de l'installation de l'unité principale.

Vis de réglage

Pour faire pivoter l'unité dans le sens contraire des aiguilles d'une montre. Pour faire pivoter l'unité dans le sens des aiguilles d'une montre.

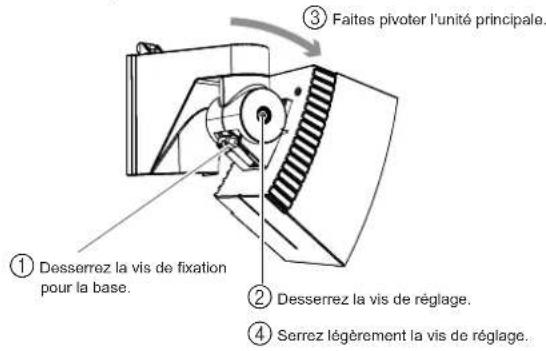

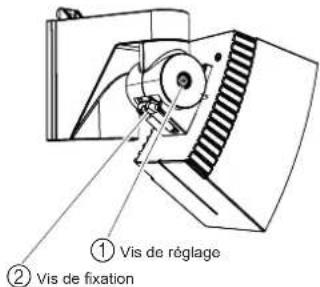

(1) Réglez l'angle de l'unité principale à l'horizontale. Ainsi, vous pouvez couvrir la zone de détection souhaitée.

① Desserrez la vis de fixation pour la base. ② Desserrez la vis de réglage. ③ Faites pivoter l'unité principale. ④ Serrez légèrement la vis de réglage.

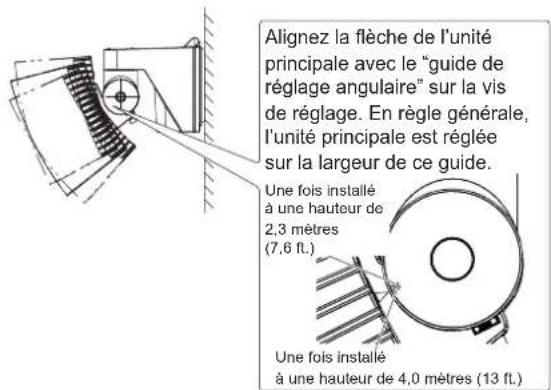

(2) Réglez l'angle de l'unité principale à la verticale. Ainsi, vous pouvez couvrir la zone de détection souhaitée.

Alignez la flèche de l'unité principale avec le "guide de réglage angulaire" sur la vis de réglage. En règle générale, l'unité principale est réglée sur la largeur de ce guide. Une fois installé à une hauteur de 2,3 mètres (7,6 ft.) Une fois installé à une hauteur de 4,0 mètres (13 ft.)

Attention

Si le mur de montage est incliné, la flèche de l'unité principale risque de dépasser la limite inférieure ou supérieure du "guide de réglage angulaire". Vérifiez systématiquement ce point à l'aide du viseur de zone ou du testeur de mouvement. Si la zone de détection est trop haute ou trop basse, un objet en dehors de cette zone risque d'être détecté ou une erreur de détection risque de se produire.

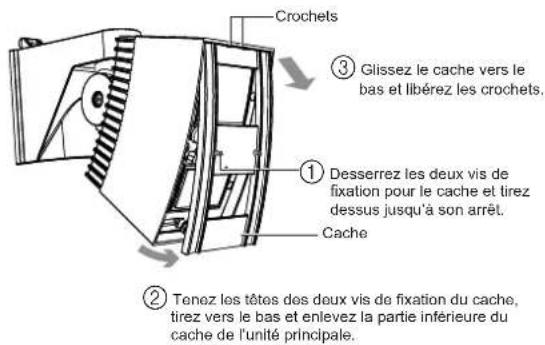

(3) Enlevez le cache.

Crochets ③ Glissez le cache vers le bas et Ilbérez les crochets. ① Desserrez les deux vis de fixation pour le cache et tirez dessus jusqu'à son arrêt. Cache ② Tenez les têtes des deux vis de fixation du cache, tirez vers le bas et enlevez la partie inférieure du cache de l'unité principale.

Attention

Le cache est rattaché à l'unité principale par une boucle métallique en nylon pour en éviter toute chute. Ne tirez pas sur le cache avec trop de force.

(4) Installez le viseur de zone.

① Placez la ficelle rouge autour de l'unité principale. Ficelle rouge pour sécuriser l'unité principale. Cercle central de la lentille Plaque de zone (accessoire) • Retirez le joint de protection des deux faces de la plaque de zone. ② Insérez et montez sur l'unité principale. ③ Déterminez le sens de détection (voir étape 5-①). Viseur AVF-1 (en option) Fenêtre d'inspection

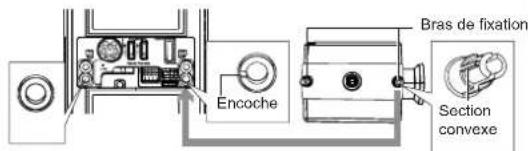

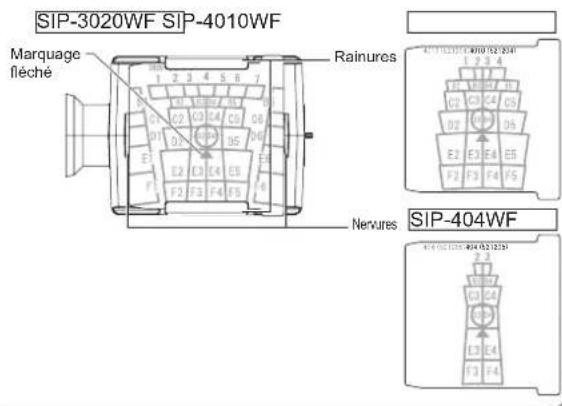

Astuces de montage

- Placez la partie convexe des bras de fixation du viseur sur les encoches de l'unité principale, avant d'y insérer et d'y installer les bras.

Encoche Bras de fixation Section convexe

- Montez la plaque de zone de sorte qu'une flèche de la section soit face supérieure et que la surface avec les lettres soit visible. - Insérez la plaque de zone dans les rainures supérieure et inférieure du viseur jusqu'à l'arrêt complet de la plaque par les nervures.

SIP-3020WF SIP-4010WF Marquage fléché Rainures Nérures SIP-404WF

(5) Réglez l'angle de l'unité principale à la verticale et à l'horizontale en observant la zone cible à travers le viseur.

Pour changer le sens de la fenêtre d'inspection, faites pivoter le viseur de zone à l'horizontale jusqu'à un déclic et arrêt complet.

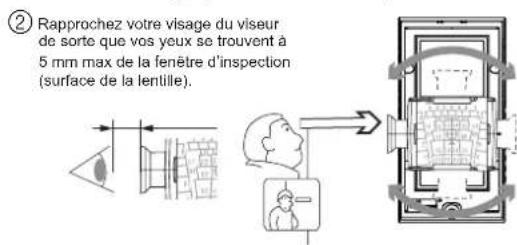

② Rapprochez votre visage du viseur de sorte que vos yeux se trouvent à 5 mm max de la fenêtre d'inspection (surface de la lentille).

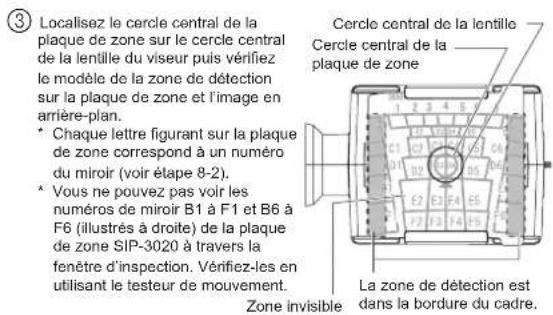

③ Localisez le cercle central de la plaque de zone sur le cercle central de la lentille du viseur puis vérifiez le modèle de la zone de détection sur la plaque de zone et l'image en arrière-plan. * Chaque lettre figurant sur la plaque de zone correspond à un numéro du miroir (voir étape 8-2). * Vous ne pouvez pas voir les numéros de miroir B1 à F1 et B6 à F6 (illustrés à France) de la plaque de zone SIP-3020 à travers la fenêtre d'inspection. Vérifiez-les en utilisant le testeur de mouvement. Zone invisible Cercle central de la lentille Cercle central de la plaque de zone La zone de détection est dans la bordure du cadre.

Astuces de réglage

Si vous rencontrez ces scénarios, reportez-vous à l'étape 10.

Ligne de délimitation de la zone de délection

La zone du capteur s'étend à la rue au cas où une personne marche dans la rue ou conduit une voiture.

Les branches d'un arbre et l'herbe bougent quand il vent.

Attention

• Le viseur de zone est un outil vous permettant de régler la zone de détection.
• Après avoir réglé la zone de détection à l'aide du viseur, vérifiez-la toujours avec le testeur de mouvement.
• Ne fixez jamais le soleil avec vos yeux à travers le viseur.
• Après avoir utilisé le viseur, mettez-le à l'abri des expositions directes au soleil.

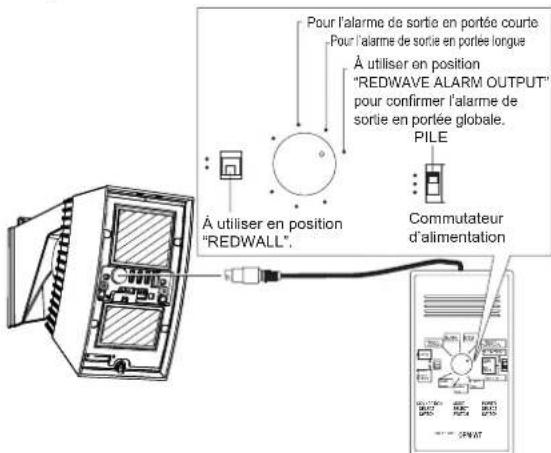

(6) Sécurisez la vis de réglage que vous avez desserrée. (7) Connectez le testeur de mouvement OPM-WT (en option) au capteur et vérifiez l'exactitude de la zone de détection.

Pour l'alarme de sortie en portée courte Pour l'alarme de sortie en portée longue À utiliser en position "REDWAVE ALARM OUTPUT" pour confirmer l'alarme de sortie en portée globale. PILE À utiliser en position "REDWALL". Commutateur d'alimentation

Lorsque le commutateur d'alimentation est en position "PILE" après avoir connecté le câble au connecteur du testeur de mouvement, vous entendrez un signal sonore continu. Lorsqu'un piéton pénètre dans la zone de détection pour la première fois, des signaux forts et faibles seront audibles en alternance. Lorsque le corps d'un piéton est détecté dans son intégralité, le signal fort est audible en continu.

Attention

- OPM-WT ne peut pas être exploité à la position "Alimentation du capteur" du commutateur d'alimentation.

Attention

Lorsque vous vérifiez la zone de détection, pensez à ne pas recouvrir la zone ombragée de la fenêtre avec le testeur de mouvement ou son câble. Si les faisceaux infrarouges du capteur sont protégés partiellement, la sensibilité de détection s'amenuisera et l'opération de détection risque d'échouer.

Détection difficile d'un objet

1. Définissez le commutateur de logique de détection sur "OR" (voir étape 5-2). Si le capteur est OK une fois le test de mouvement terminé, basculez le commutateur de logique en mode "AND".
2. Réglez le commutateur de sensibilité du capteur (voir étape 5-1).

Pour marquer la zone de détection

Zone de détection	Comment masquer la zone	Référence
Portée longue	Utilisez le commutateur. 5-3
	Utilisez la plaque de masquage (installée dans l’unité principale).	Étape 7
Portée courte	Utilisez la plaque de masquage (installée dans l’unité principale).	8-1
	Montez le joint de masquage (accessoire) sur la surface du miroir de zone.	8-2

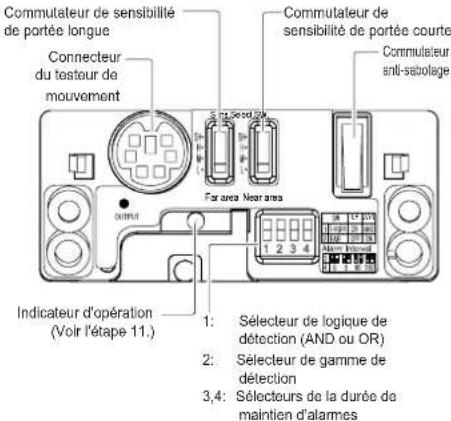

5 Paramètre de fonction

Modèles applicables

SIP-3020WF SIP-4010WF SIP-404WF

Commutateur de sensibilité de portée longue Connecteur du testeur de mouvement Fare area Near area 1 2 3 4 1: Selecteur de logique de détection (AND ou OR) 2: Selecteur de gamme de détection 3,4: Selecteurs de la durée de maintien d'alarmes Indicateur d'opération (Voir l'étape 11.)

Attention

Si la diode photoémettrice rouge continue à clignoter pendant environ 120 secondes après la mise sous tension, mettez hors tension et à nouveau sous tension.

5-1 Commutateur de sensibilité pour les portées courte et longue

Modèles applicables

SIP-3020WF SIP-4010WF SIP-404WF

Vous pouvez modifier indépendamment la sensibilité pour les détections de portées courte et longue.

POSITION SÉLECTEUR	FONCTION
SH	Destiné aux sites nécessitant un niveau de sensibilité supérieur à “H”
H	Destiné aux sites nécessitant un niveau de sensibilité supérieur à “M”
M (Paramètre) usine	Destiné aux applications standard
L	Destiné aux zones hostile et étroite

5-2 Commutateur de logique de détection commutateur DIP 1

Modèles applicables

SIP-3020WF

SIP-4010WF SIP-404WF

Le capteur de portée courte est constitué de deux dispositifs d'éléments doubles. Il couvre deux types de zones planes, qui utilisent les deux dispositifs à tour de rôle.

POSITION SÉLECTEUR	STATUT	FONCTION
UP	OR (Paramètre usine)	Le capteur émet un signal lorsqu'un objet est détecté dans l'une des deux zones de détection.* Utilisez ce mode lorsque vous réglez la zone de détection. Passez en mode AND après avoir terminé le réglage de la zone de détection.
DWN	AND	Utilisez ce mode pour réduire les instances de détection erronée d'objets. Le capteur émet uniquement un signal lorsqu'un objet est détecté dans les deux zones de détection. Si des objets bloquent plusieurs zones de détection, utilisez le mode OR.

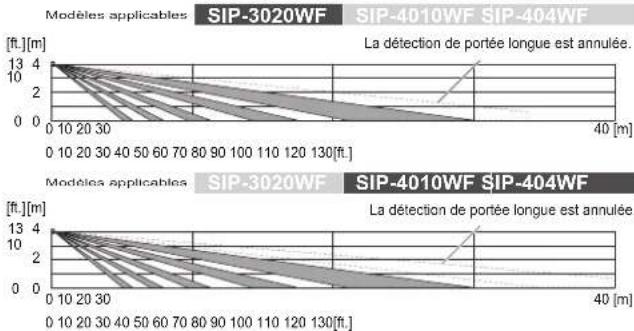

5-3 Commutateur de gamme de détection commutateur DIP 2

POSITION SÉLECTEUR	STATUT	FONCTION
UP	OFF	Permet d'annuler la détection de portée longue. La zone de détection est réduite comme l'illustre le schéma ci-dessous.
DWN	ON (Paramètre) usine	Permet d'activer la détection de portée longue.

Attention

Si vous annulez la détection de portée longue, sa distance est limitée à 20 mètres environ (65 ft.). Veillez à corriger le réglage et à contrôler la zone de détection à l'aide du viseur de zone ou du testeur de mouvement.

5-4 Commutateur de l'intervalle des alarmes commutateur DIP 3-4

Modèles applicables

SIP-3020WF

SIP-4010WF SIP-404WF

Vous pouvez définir un intervalle pour interrompre le signal d'alarme.

Par exemple, si vous définissez cet intervalle sur 60 secondes, aucun signal d'alarme ne sera émis pendant 60 secondes après le premier signal. On travaille à éviter de fréquentes sorties pour économiser la batterie. Si aucun piéton n'est détecté pendant plus de 60 secondes, le système bascule en mode de veille. Plus tard, lorsqu'un piéton est détecté, le signal d'alarme est émis.

POSITION SÉLECTEUR
FONCTION	0 sec(Paramètre)usine	5 sec	60 sec	150 sec

Attention

L'intervalle des alarmes est défini sur 0 sec en tant que paramètre usine par défaut, afin de permettre une reconnaissance correcte de la zone de détection pour le test de mouvement. Réglez le commutateur d'intervalle des alarmes après avoir ajusté la zone de détection.

Modèles applicables : SIP-3020WF, SIP-4010WF, SIP-404WF

Modèles applicables SIP-3020WF SIP-4010WF SIP-404WF

Masquage du capteur de portée LONGUE

Le miroir de portée longue, installé sur l'unité principale, comporte deux plaques de masquage de portée longue ; l'une à sa droite et l'autre à sa gauche. Vous pouvez masquer la zone de détection en modifiant la position de ces plaques de masquage.

Attention

• Vous pouvez uniquement masquer la zone de détection de l'extérieur vers l'intérieur à l'aide des plaques conçues à cet effet. Vous ne pouvez pas masquer uniquement l'intérieur de la zone de détection.
• Ceci dit, si vous devez masquer l'intérieur de la zone de détection uniquement, utilisez l'espace blanc (marge) du joint de masquage pour portée courte (accessoire). Attachez le joint et masquez tous les miroirs à protéger.

Attention

• La fenêtre est rattachée à l'unité principale par une bouche métallique en nylon pour en éviter toute chute. Ne tirez pas sur la fenêtre avec trop de force.
• Après avoir masqué les zones de détection, installez la fenêtre et placez l'excédent de la bouche métallique en nylon dans l'unité principale.

Comment enlever la fenêtre

Fenêtre Utilisez v la fente e ouvrez la

SIP-3020WF SIP-4010WF SIP-404WF

Modèles applicables

Déballez la plaque de masquage et vérifiez la zone de détection et le miroir utilisés en vous reportant au tableau de la zone.

Miroir pour portée longue

Nervure 4 567

Attachez la plaque de masquage au miroir et sécurisez-la aux nervures.

Nervure

Insérez l'embout en caoutchouc de fixation pour sécuriser le bouton de la plaque de masquage.

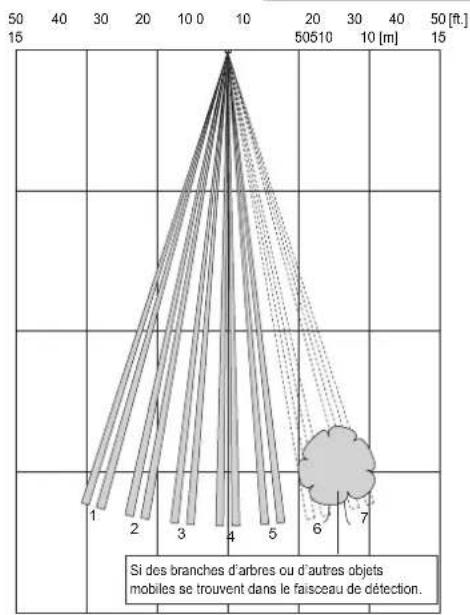

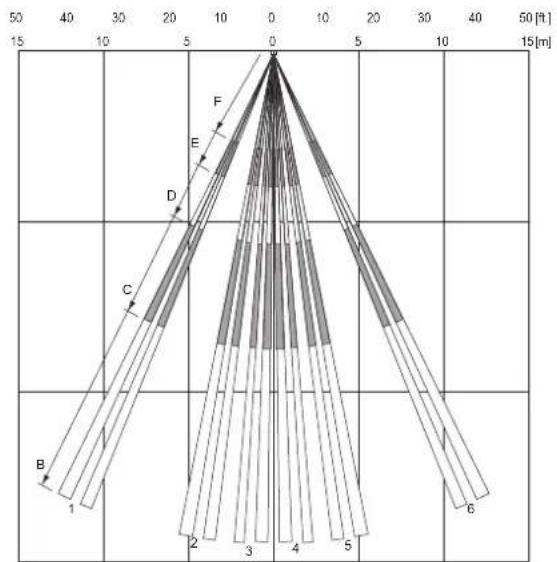

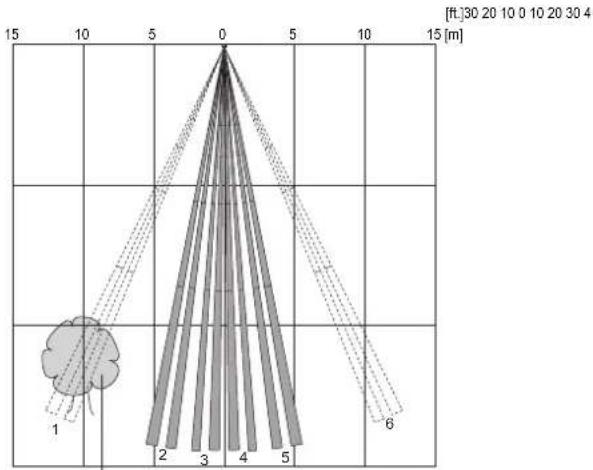

50 15 40 30 20 10 0 10 50510 20 10 [m] 50 [ft.] 15 Si des branches d'arbres ou d'autres objets mobiles se trouvent dans le faisceau de détection. 1 2 3 4 5 6 7

Modèles applicables SIP3020WF SIP-4010WF SIP-404WF

Déballez la plaque de masquage et vérifiez la zone de détection et le miroir utilisés en vous reportant au tableau de la zone.

Miroir pour portée longue Nervure 4 3

Attachez la plaque de masquage au miroir et sécurisez-la aux nervures.

Nenure

Insérez l'embout en caoutchouc de fixation pour sécuriser le bouton de la plaque de masquage.

SIP-4010WF SIP-404WF

10 0 10 [ft.] 5 0 5 [m] 1 2 3 4 10 0 10 [ft.] 2 3 505

Si des branches d'arbres ou d'autres objets mobiles se trouvent dans le faisceau de détection.

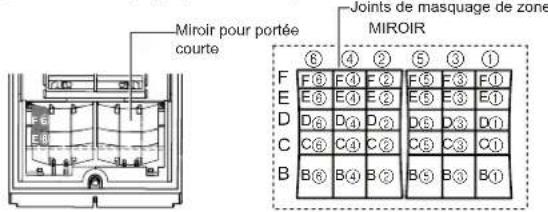

8-1 Masquage des zones de détection à l'aide des plaques de masquage

Le miroir de portée courte, installé sur l'unité principale, comporte deux plaques de masquage de portée courte; l'une à sa droite et l'autre à sa gauche. Vous pouvez masquer la zone de détection en modifiant la position de ces plaques de masquage.

Attention

Vous pouvez masquer uniquement l'extérieur des zones de détection. Il s'agit des zones 1 et 6. Utilisez les joints de masquage (accessoire) pour masquer les autres zones de détection (voir étape 8-2).

Modèles applicables

SIP-3020WF SIP-4010WF SIP-404WF

Déballez la plaque de masquage et vérifiez la zone de détection et le miroir utilisés en vous reportant au tableau de la zone.

Nervure 6 4

Miroir pour portée courte

② Attachez la plaque de masquage au miroir et sécurisez-la aux nervures.

Nervure

③ Insérez l'embout en caoutchouc de fixation pour sécuriser le bouton de la plaque de masquage.

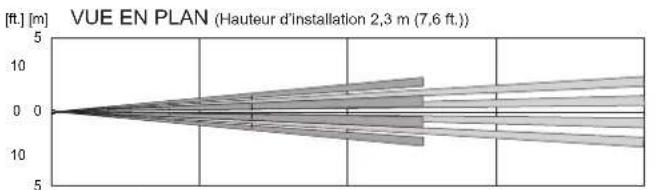

[ft] 30 20 10 0 10 20 30 4 15 10 5 0 5 10 15 [m] 1 2 3 4 5 6

Si des branches d'arbres ou d'autres objets mobiles se trouvent dans le faisceau de détection.

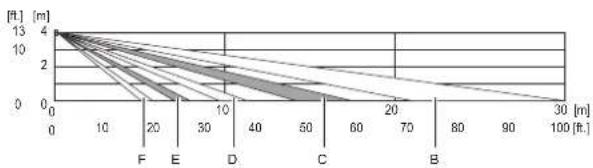

8-2 Masquage des zones de détection à l'aide des joints de masquage

Utilisez les brucelles (accessoire), montez soigneusement les joints de masquage (accessoire) sur le miroir de zone courte.

Miroir pour portée courte Joints de masquage de zone MIROIR F E⑥ F④ F② F⑤ F③ F① E E⑥ E④ F② F⑤ F③ F① D D⑥ D④ D② D⑤ D③ D① C C⑥ C④ C② C⑤ C③ C① B B⑥ B④ B② B⑤ B③ B①

50 40 30 20 10 0 10 20 30 40 50 [T] 15 10 5 0 5 10 15[m] F E D C B 1 2 3 4 5 6

Remarques

Si vous utilisez le capteur SIP-3020WF, SIP-4010WF ou SIP-404WF à la fin de l'étape 8, passez à l'étape 9.

SIP-3020WF SIP-4010WF SIP-404WF

(1) Après avoir réglé tous les éléments du capteur, sécurisez toutes les vis de réglage que vous avez desserrées. Pour finir, sécurisez les vis de fixation inférieures.

① Vis de réglage ② Vis de fixation

Attention

• Si vous devez régler la zone de détection une nouvelle fois, veillez à desserrer la vis de fixation. Si vous tentez de déplacer l'unité principale sans desserrer la vis de fixation, vous risquez de l'endommager.
• Lorsque vous installez le cache, placez l'excédent de la bouche métallique en nylon dans l'unité principale. Si le câble a été pincé par la fenêtre et le cache, des gouttes de pluie risquent de rentrer dans l'unité principale.

(2) Installez le cache.

10 TEST d'opération

10-1 S'il existe une voie publique où se promènent des piétons ou roulent des voitures à proximité de la zone de détection

Remarques

Réduisez la taille de la zone de détection de sorte qu'elle exclut les voies publiques.

Vérifiez que la flèche de l'unité principale est réglée sur la largeur du "guide de réglage angulaire" sur la vis de réglage. À l'aide du viseur, assurez-vous que la zone de détection exclut les voies publiques. Si la zone de détection va au-delà d'une voie publique, corrigez l'angle vertical de l'unité principale. Cependant, veillez à ce que la flèche ne s'éloigne pas trop de la position du "guide de réglage angulaire".

Si la flèche s'éloigne trop de la position du "guide de réglage angulaire" :

Masquez la zone de détection de portée longue en utilisant la plaque de masquage ou le commutateur de masquage de portée longue. Vous devrez peut-être masquer également la zone de détection de portée courte dans des conditions d'installation du capteur spécifiques (voir étapes 5 et 8).

(4) Lorsqu'une personne marche dans la rue ou une voiture roule, vérifiez la zone de détection à l'aide du testeur de mouvement.

Remarques

Vous ne pouvez ni installer ni utiliser le viseur et le testeur de mouvement simultanément.

Attention

La zone de détection peut augmenter en cas d'écart important de température entre l'objet mobile et l'arrière-plan.

Une source de chaleur au-delà de la zone de détection risque de se solder par une fausse alarme à cause de la réflexion de chaleur au sol.

Parmi les surfaces de réflexion, on compte notamment l'eau (flaques), les routes mouillées, les surfaces lisses en béton et les routes en asphalte.

Si la source de chaleur est importante et/ou le taux de réflexion est élevé, la distance de détection requise sera plus longue et pourra détecter des objets non nécessaires au-delà de la zone cible. C'est pourquoi nous vous recommandons de sélectionner la position de la portée de détection selon les conditions au sol du site d'installation.

Remarques

Réglez la zone de détection de sorte qu'elle exclut les branches ou l'herbe bougeant au vent.

Vérifiez que la flèche de l'unité principale est réglée sur la largeur du "guide de réglage angulaire" sur la vis de réglage. À l'aide du viseur, assurez-vous que la zone de détection exclut les branches d'arbres ou l'herbe bougeant au vent. Utilisez le testeur de mouvement pour écouter les variations du niveau sonore en cas d'absence d'activité apparente dans la zone de détection. Réglez la zone de détection de sorte qu'elle n'identifie pas les emplacements non souhaités.

Si le niveau sonore change, une partie de la zone de détection doit être active (par exemple : un objet en mouvement).

(4) Utilisez ce testeur de mouvement et localisez la partie de la zone de détection qui est active. Modifiez la position du commutateur de sélecteur pour le testeur de mouvement et déterminez si la partie active de la zone de détection est de portée courte ou longue. (5) Utilisez le viseur une nouvelle fois pour localiser la zone de détection active. (6) Masquez la zone de détection active. Pour ce faire, masquez la zone à l'aide de la plaque ou du joint de masquage. Sinon, masquez la zone à l'aide du commutateur de masquage de portée longue (voir étapes 5, 7 et 8). (7) Utilisez le testeur de mouvement une nouvelle fois pour vérifier si le niveau sonore a changé. Si ce niveau n'a pas trop changé, vous pouvez terminer le réglage.

Remarques

Vous ne pouvez ni installer ni utiliser le viseur et le testeur de mouvement simultanément.

11 Fonctions de la DIODE photoémettrique

Indicateur d'opération - Diode photoémettrice rouge

Attention

Si la diode photoémettrice rouge continue à clignoter pendant environ 120 secondes après la mise sous tension, mettez hors tension et à nouveau sous tension.

STATUT DU DÉTECTEUR Si le cache est enlevé
Appareil en marche Clignotement.
En mode de veille Appareil éteint.
En cas de détection (portée courte/longue)	Allumage.

12-1 Spécifications de l'unité principale

Modèles applicables : SIP-3020WF, SIP-4010WF, SIP-404WF

Modèle SIP-30	20WF SIP-40	10WF SIP-404	WF
Mode de détection Infrarouge passif
Couverture	30 x 20m(100 x 65 ft.)	40 x 10m(130 x 33 ft.)	40 x 4m(130 x 13 ft.)
Nombre de zones de détection	74 zones 48	zones 24 zones
Hauteur de montage	2,3 à 4 m (7,6 à 13 ft.)
Alimentation d'entrée	3 - 9 V CCPiles alcalines ou au lithium
Tension de fonctionnement	2,5 - 10 V CC
Appel de courant	40 μA (veille)5 mA max. (fonctionnement, LA DIODE PHOTOÉMETTRICE ALLUMÉE)
Indicateur d'opération	ALARME ROUGE
Période de réchauffement	Environ 120 sec
Sélecteur de gamme de détection	Portée longue : ALLUMÉE / ÉTEINTE
Période de l'intervalle des alarmes	0 / 5 / 60 / 150 sec
Sélecteur de logique de détection	AND/OR
Anti-sabotage de sortie	N.C. 10 V CC, 0,01 A max.
Dérangement de sortie	N.C. 10 V CC, 0,01 A max.
Alarme de sortie	N.C.10 V CC, 0,01 A max.N.O.10 V CC, 0,01 A max.
Sélecteur de sensibilité	Long : SH/H/M/L Court : SH/H/M/L
Température de fonctionnement	-25 à +60°C (-13 à +140°F)
Notation IP	Unité principale : IP65Châssis : IP55
Dimensions (H × L × P)	227 x 102 x 266mm(9,0 x 4,0 x 10,5 in.)
Poids	1,2 kg (42 oz.)
Accessoires	Vis, gabarit en papier, clé Allen, joints de masquage de zone, brucelles, manuel d'instruction, plaque de zone, embout en caoutchouc de fixation, presse-étoupes.

SIP-3020WF SIP-4010WF SIP-404WF

102 (4,0) 266 (10,5) 227 (9,0) 90 (3,6) 96 (3,78) 21 (0,83) 21 (0,83) 17,1 (0,67) 13 (0,51) 75 (3,0) 116 (4,57) Unité : mm (inch)

• OPM-WT - Testeur de mouvement audio • AVF-1 - Viseur de zone • SIP-MINIHOOD - Protection soleil/neige

Ces unités sont conçues pour détecter le mouvement capable d'activer le système de télévision en circuit fermé. N'étant qu'une partie d'un système de surveillance complet, nous ne pouvons pas être tenus responsables de tout endommagement ou autres conséquences résultant de la mise en service de l'unité.

Les spécifications et le concept peuvent être modifiés sans préavis.

Informations de contact de l'EU

Fabricant:

OPTEX CO., LTD.

5-8-12 Ogoto, Otsu, Shiga, 520-0101 JAPAN

Représentant autorisé en Europe:

OPTEX (EUROPE) LTD. / EMEA HEADQUARTERS
