RXCST - Détecteur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur infrarouge passif
Marque	Optex
Modèle	RXCST
Dimensions	93.4 mm x 61.4 mm x 46.0 mm
Poids	Environ 70 g (sans support), 90 g (avec support)
Alimentation	9.5 à 16 VDC
Courant de fonctionnement	8 mA (normal), 11 mA (max) à 12 VDC
Couverture	12 m x 12 m, angle de 85°
Zones de détection	78 zones
Hauteur de fixation	1.5 à 2.4 m
Sensibilité réglable	Low / Medium / High
Sortie d'alarme	N.C., 24 VDC, 0.2 A max
Protection anti-ouverture	Oui, contact N.C.
Indicateur d'alarme LED	Interrupteur ON/OFF
Période d'alarme	Environ 2.5 secondes
Période de préchauffage	Environ 30 secondes
Température de fonctionnement	-20°C à +50°C
Humidité ambiante	95% max.
Immunité RF	Aucune alarme à 10 V/in
Technologie de détection	Logique Quad Zone Numérique
Tolérance aux petits animaux	Oui
Support pivotant	Horizontal ±45°, vertical 0° à -15°
Fixation	Murale ou plafond

FOIRE AUX QUESTIONS - RXCST OPTEX

Quelle est la portée du détecteur Optex RXCST ?

Le détecteur couvre une zone de 12 m x 12 m avec un angle de 85°.

Comment régler la sensibilité du détecteur ?

La sensibilité se règle via un interrupteur à trois positions : Low (basse), Medium (moyenne) et High (haute).

Quelle alimentation est nécessaire pour ce détecteur ?

L'alimentation requise est de 9.5 à 16 VDC. La consommation est de 8 mA en veille et 11 mA max.

Comment installer le détecteur au plafond ou au mur ?

Le support pivotant permet une fixation murale ou au plafond. Le réglage horizontal est de ±45° et vertical de 0° à -15° vers le bas.

Ce détecteur est-il résistant aux fausses alarmes causées par les animaux ?

Oui, grâce à la logique Quad Zone Numérique, le détecteur tolère les petits animaux et réduit les fausses alarmes.

Comment tester le bon fonctionnement du détecteur ?

Vous pouvez activer le voyant LED via l'interrupteur ON/OFF. Le détecteur émet une alarme d'environ 2.5 secondes lors d'une détection.

Quelle est la durée de préchauffage après mise sous tension ?

Le détecteur nécessite un préchauffage d'environ 30 secondes avant d'être pleinement opérationnel.

Le détecteur fonctionne-t-il par temps froid ?

Oui, la température de fonctionnement est comprise entre -20°C et +50°C.

Y a-t-il une protection contre l'ouverture du boîtier ?

Oui, un contact de protection N.C. (normalement fermé) est ouvert si le couvercle est retiré, déclenchant une alarme.

Quelles sont les dimensions et le poids du détecteur ?

Les dimensions sont de 93.4 mm x 61.4 mm x 46.0 mm. Le poids est d'environ 70 g sans support et 90 g avec le support.

MODE D'EMPLOI RXCST OPTEX

QUAD ZONE LOGIC Numérique

Le modèle RX CORE est leader avec le modèle RX-40 et comprend maintenant des technologies récemment mises en œuvre pour répondre encore plus à vos attentes.

Tolérance aux petits animaux

Garantie d'une bonne nuit

Réglage encore plus facile

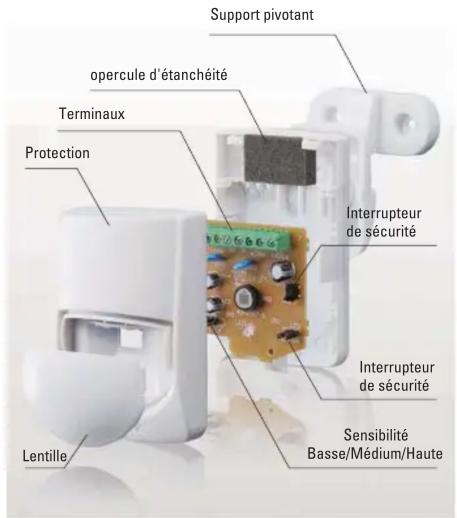

Modèle RX

Support pivotant opercule d'étanchéité Termaux Protection Lentille Interrupteur de sécurité Interrupteur de sécurité Sensibilité Basse/Médium/Haute

Logique de zone quad numérique

2.4m 0 2 4 6 8 10 12m

Le modèle RX CORE possède 78 zones pour couvrir la totalité de la zone. De n'importe quel endroit à l'intérieur de la zone de couverture, plus de 4 zones (quad) sont utilisées pour vérifier si l'alarme doit être déclenchée ou non. De plus, la plateforme CORE permet à la logique de la zone quad d'évoluer vers la prochaine étape, offrant une quantification numérique de l'énergie infrarouge, le modèle RX-CORE augmente la fiabilité lors de la détection de personnes ainsi que l'immunité contre les fausses détections provenant d'animaux de compagnie.

Sortie silencieuse

La technologie originale à microprocesseurs permet à la plateforme ECO de fonctionner dans un silence total. Aucun module de relais mécanique ne vient perturber

l'environnement avec un cliquetis de l'appareil et le RX-CORE devient inaudible en plein jour.

Support à angle multiple

Fixation au plafond ou murale disponible Horizontalement : ± 45 degrés

Verticalement : 0 à 15 degrés vers le bas

Sensibilité HAUT Sensibilité des détecteurs Optex à la variation de température Température ambiante (C°) 35 37 Température du corps humain (C°)

Il augmente automatiquement la sensibilité du détecteur dans des conditions de température élevée, particulièrement aux endroits où la température varie entre 35-37°C (63 - 67°F), proche de celle du corps humain.

LONGUEUR PORTÉE : 18M - FL-60N

Modèle RXC-ST
Méthode de détection Infrarouge passif
Couverture 12m x 12m(40ft x 40ft) 85°wide
Zones de détection 78 zones
Hauteur de fixation 1.5 to 2.4m (5 to 8ft)
Indicateur d'alarme LED Interrupteur ON/OFF
Période d'alarme Approx. 2.5 sec
Sortie d'alarme N.C., 24VDC 0.2A max
Bouton de protection	N.C., ouvert quand le couvercle est retiré
Sensibilité /Gamme Régable	LOW/MID/HI
Période de préchauffage	Approx. 30 sec
Alimentation	9.5 to 16VDC
Courant d'alimentation 8mA(normal), 11mA(max.) at 12VDC
Dimensions	93.4mm x 61.4mm x 46.0mm
Poids Approx.	70g (with bracket: 90g)
Température de Fonctionnement	-20°C to +50°C(-4°F to +122°F)
Humidité ambiante	95% max.
Parasites RF	Aucune alarme 10V/in

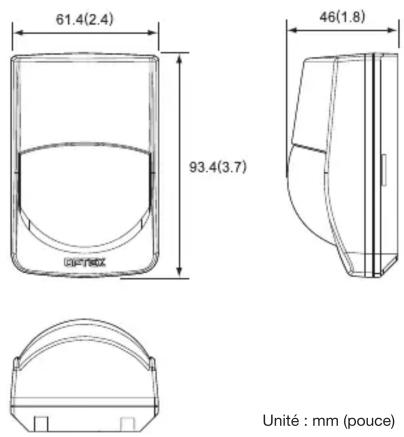

61.4(2.4) 93.4(3.7) 46(1.8) Unité : mm (pouce)

* Les spécificités sont soumises à modification sans préavis
