QXIDTX8 - Détecteur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif et hyperfréquence
Marque	Optex
Modèle	QXIDTX8 (QXI-DT-X8)
Méthode de détection	Infrarouge passif + hyperfréquence (10,587 GHz)
Portée PIR	12,0 m (angle 120°)
Zones PIR	Multi level : 40 zones ; Pet alley : 18 zones
Vitesse de détection	0,3 à 2,0 m/s
Sensibilité	2,0°C à 0,6 m/s
Alimentation	9,5 à 16 Vcc
Consommation	30 mA max. à 12 Vcc
Période d'alarme	2,0 ±0,5 sec
Sortie d'alarme	N.C./N.O commutable, 28 Vcc 0,1 A max
Sortie problème	N.C. 28 Vcc 0,1 A max
Autoprotection	N.C. 28 Vcc 0,1 A max, ouverture du capot
Indicateur LED	Alarme, détection de blocage, fin de test de marche
Température de fonctionnement	-40°C à +45°C
Humidité	95% max.
Indice de protection	IP 54
Montage	Mur, intérieur/extérieur ; hauteur 2,2-2,7 m (multi level) ou 0,8-1,2 m (pet alley)
Poids	195 g
Accessoires inclus	Vis de montage (4x20 mm) x2, vis de fixation (3x12 mm) x1, masque de zone
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Fonction anti-blocage et autoprotection ; fermez le capot pour le test de marche
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV Optex
Fabricant	OPTEX CO., LTD., Japon
Représentant UE	OPTEX (EUROPE) LTD.

FOIRE AUX QUESTIONS - QXIDTX8 OPTEX

Comment installer le détecteur QXIDTX8 ?

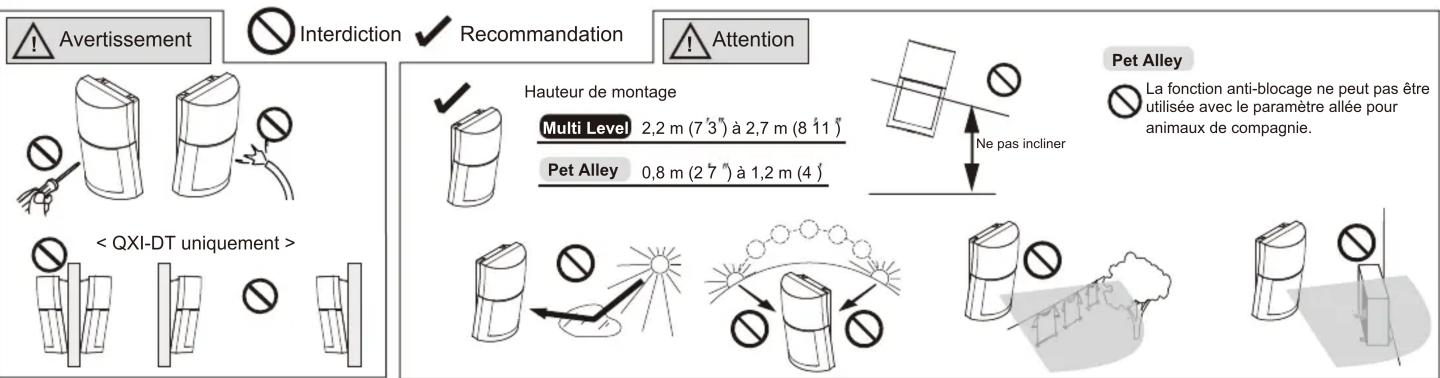

Montez le détecteur à une hauteur de 2,2 à 2,7 m (multi level) ou 0,8 à 1,2 m (pet alley). Utilisez les vis de montage fournies. Assurez-vous que la zone de détection est dégagée. Référez-vous au schéma de la notice pour l'orientation.

Que signifie le voyant LED qui clignote ?

Le LED clignote pendant la période de chauffe (environ 60 secondes après mise sous tension). En mode test, il s'allume en cas d'alarme. Il clignote 5 fois en fin de test de marche. Une détection de blocage est indiquée par un éclairage continu.

Comment configurer la fonction anti-blocage ?

La fonction anti-blocage est activée par défaut. Pour la désactiver, dévissez la vis de fixation, faites glisser l'électronique vers le bas, relevez le miroir et revissez. Attention, les objets proches du détecteur peuvent affecter cette fonction.

Comment activer le mode Pet Alley pour ignorer les petits animaux ?

Le mode Pet Alley est obtenu en ajustant la hauteur de montage entre 0,8 et 1,2 m et en utilisant le masque de zone fourni pour supprimer la zone de détection inférieure. Consultez la section 4-1 de la notice.

Quels sont les réglages des interrupteurs DIP ?

Les interrupteurs DIP permettent de configurer la sortie d'alarme (N.C. ou N.O.), la sensibilité et d'autres paramètres. Reportez-vous au tableau de la section 4-2 de la notice pour chaque position.

Comment effectuer un test de marche ?

Fermez le capot du détecteur. Le test de marche démarre automatiquement pour 3 minutes. Pendant cette période, le LED s'allume en cas de détection. En fin de test, le LED clignote 5 fois. Si vous mettez sous tension capot fermé, ouvrez et fermez le capot pour lancer le test.

Quelle est la différence entre les modèles QXI-ST et QXI-DT ?

Le QXI-ST utilise uniquement la détection infrarouge passive, tandis que le QXI-DT (dont le QXIDTX8) ajoute une détection hyperfréquence (micro-ondes) pour réduire les fausses alarmes.

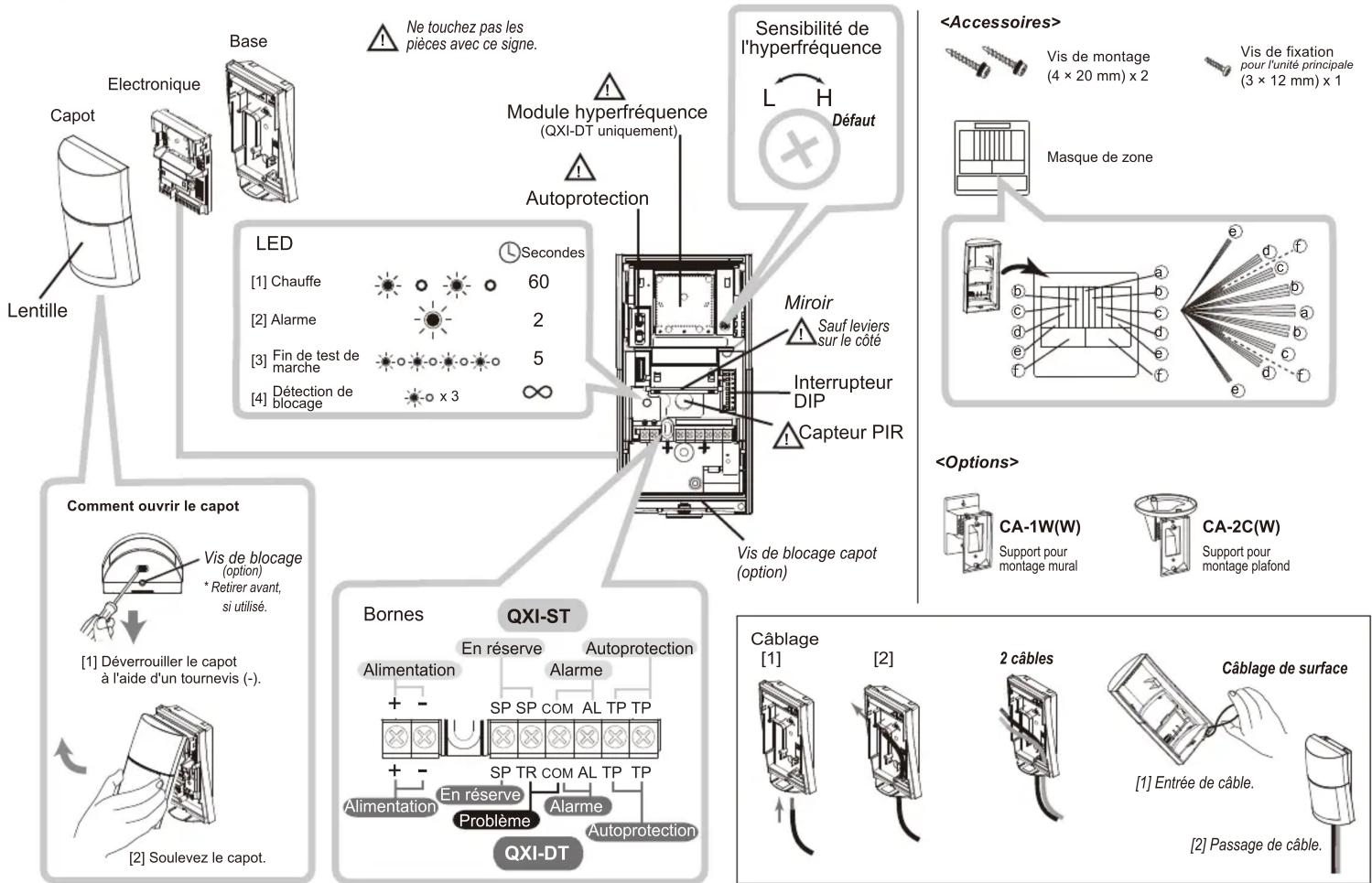

Comment raccorder le détecteur à la centrale d'alarme ?

Branchez l'alimentation (9,5-16 Vcc) et les sorties d'alarme (N.C./N.O) sur la centrale. Utilisez la sortie autoprotection si nécessaire. Respectez les caractéristiques électriques max (28 Vcc, 0,1 A).

Que faire si le détecteur déclenche des fausses alarmes ?

Vérifiez la hauteur de montage et l'absence d'obstacles. Assurez-vous que la sensibilité est correctement réglée via les DIP switches. Si vous utilisez le mode Pet Alley, vérifiez le masque de zone. Le mode hyperfréquence peut aussi être ajusté.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager les composants optiques.

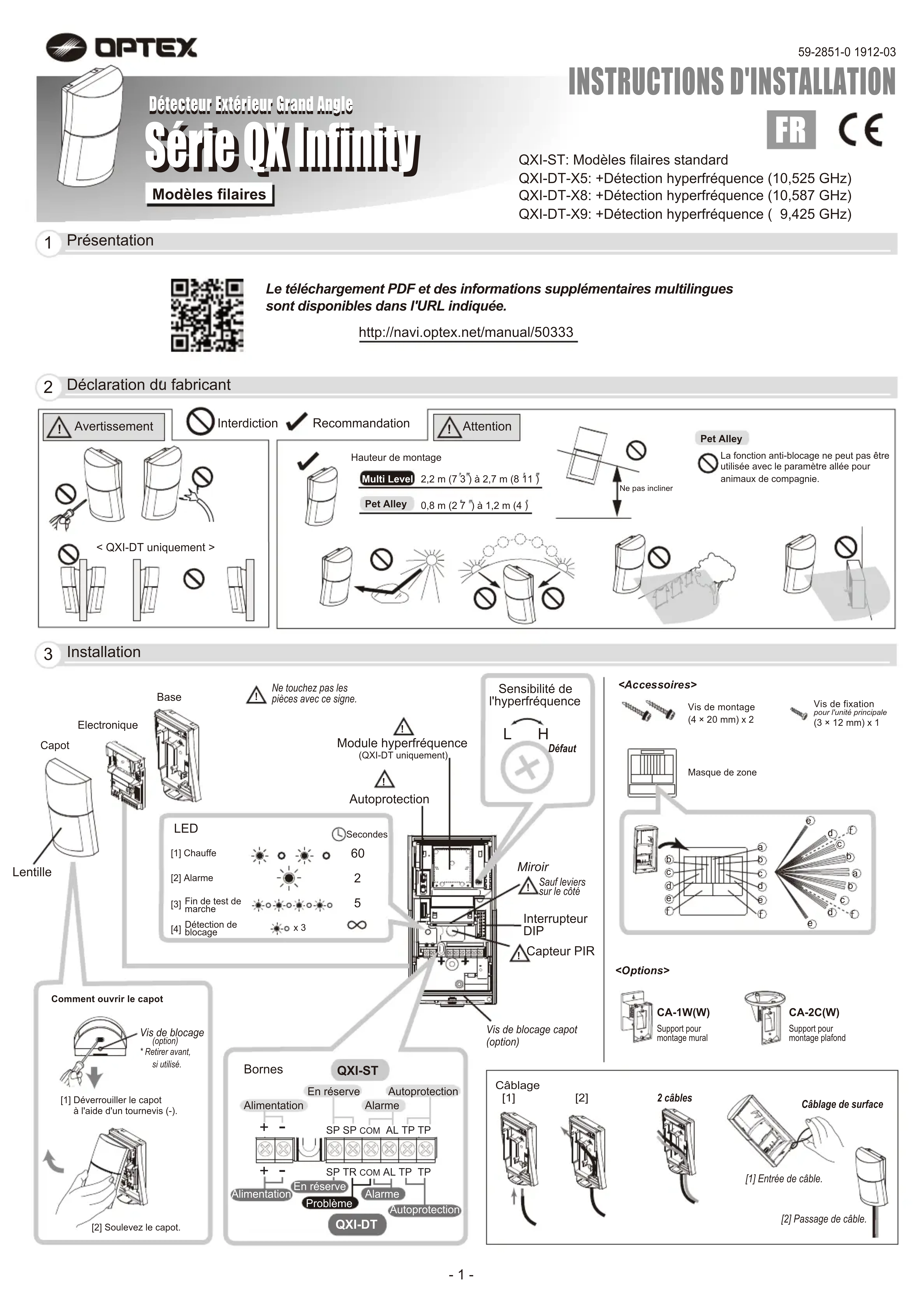

MODE D'EMPLOI QXIDTX8 OPTEX

QXI-ST: Modèles filaires standard

QXI-DT-X5: +Détection hyperfréquence (10,525 GHz)

QXI-DT-X8: +Détection hyperfréquence (10,587 GHz)

QXI-DT-X9: +Détection hyperfréquence (9,425 GHz)

1 Présentation

Le téléchargement PDF et des informations supplémentaires multilingues sont disponibles dans l'URL indiquée.

http://navi.optex.net/manual/50333

4 Réglages

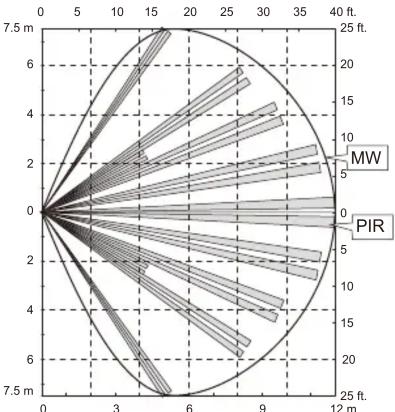

4-1. Zone de détection

Vue

de dessus

Vue de côté

Pet Alley

Vuede coté

Desserrez la vis de fixation, si utilisée. Faites glisser l'électronique vers le bas. Relevez le miroir. Serrez la vis comme précédemment.

La fonction anti-blocage ne peut pas être utilisée dans cette configuration (Pet Alley).

5 Spécifications

5-1. Spécifications

Modèle	QXI-ST	QXI-DT
Méthode de détction	Inflarouge passif	Inflarouge passif et hyperfréquence
Portée PIR	12,0 m (40') Angle 120°
Zones PIR	"Multi level": 40 zones"Pet alley": 18 zones
Vitesse de détction	0,3 à 2,0 m/s (1' à 6'7'/s)
Sensibilité	2,0°C (3,6°F) à 0,6 m/s
Pet alley (immunité petits animaux)	Suprimez la zone de détction inférieure pour éviter les petits animaux.
Alimentation	9,5 à 16 Vcc
Consommation	20 mA max. à 12 Vcc	30 mA max. à 12 Vcc
Période d'alarme	2,0 ±0,5 sec.
Période de chauffe	Environ 60 sec. (Clignote LED)
Sortie d'alarme	N.C./N.O commutable, 28 Vcc 0,1 A max.
Sortie problème	—	N.C. 28 Vcc 0,1 A max.
Sortie autoprotection	N.C. 28 Vcc 0,1 A max. Ouvert lorsqu'ellectronique est retiree
Indicateur LED	[1] Chauffe[2] Alarmé[3] Fin de test de marche	[1] Chauffe[2] Alarmé[3] Fin de test de marche[4] Détction de blocage
Température de fonctionnement	-40°C à +60°C (-40°F à +140°F)	-40°C à +45°C (-40°F à +113°F)
Humidity	95% max.
Indice de protection	IP 54
Montage	Mur (extérieur, interieur)
Hauteur de montage	"Multi level": 2,2 à 2,7 m (7" 3" à 8'11")"Pet alley": 0,8 à 1,2 m (2' 7" à 4")
Poids	180 g (6,35 oz) 195 g (6,88 oz)
Accessoires	[1] Vis de montage (4 x 20 mm) x 2[2] Vis de fixation (3 x 12 mm) x 1	[3] Masque de zone

• Les spécifications et design sont sujets à modifications sans information préalable de notre part.
• Ces appareils sont conçus pour détecter un intrus et pour actionner une centrale d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité.

pour aucun dommage ou autre conséquence d'une intrusion.

4-2. Réglages des interrupteurs DIP * Les objets se déplaçant près du détecteur peuvent affecter le bon fonctionnement de l'anti-blocage.

4-3. Test de marche

Fermez le capot

Test de marche (3 minutes) Fin de test de marche

fignote 5 fois

Remarque

• Avec le capot ouvert, l'autoprotection s'active. Cela active la fonction LED, quel que soit le réglage du DIP switch [1].
• Lorsque le capot est fermé, le chronomètre de test de marche démarre et revient automatiquement au mode normal après 3 minutes.
• Si l'appareil est mis sous tension avec le capot fermé, il ne passera pas en mode test. Ouvrez et fermez le capot une fois pour activer le mode test.

5-2. Dimensions

Unité : mm (pouce)
