ENTRY Home 5000 CYL - Serrure Burg Wächter - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de serrure	Serrure à cylindre
Dimensions	Standard, adapté aux portes courantes
Matériau	Acier et plastique de haute qualité
Utilisation	Convient pour les portes d'entrée et de service
Installation	Facile à installer avec des outils de base
Maintenance	Lubrification recommandée tous les 6 mois
Sécurité	Protection contre le crochetage et la manipulation
Accessoires inclus	Clés et kit de montage
Garantie	2 ans
Informations supplémentaires	Compatible avec les systèmes de sécurité modernes

FOIRE AUX QUESTIONS - ENTRY Home 5000 CYL Burg Wächter

Comment installer la serrure Burg Wächter ENTRY Home 5000 CYL ?

Pour installer la serrure, commencez par retirer l'ancienne serrure si nécessaire. Insérez le cylindre dans la porte, puis fixez le boîtier de la serrure avec les vis fournies. Assurez-vous que le pêne s'engage correctement dans le gâche.

Que faire si la clé ne tourne pas dans la serrure ?

Si la clé ne tourne pas, vérifiez que le cylindre est correctement aligné et que la clé est la bonne. Assurez-vous également qu'il n'y a pas de débris dans le trou de la serrure. Lubrifiez la serrure avec un produit adapté si nécessaire.

Comment entretenir ma serrure Burg Wächter ENTRY Home 5000 CYL ?

Pour entretenir votre serrure, nettoyez-la régulièrement avec un chiffon sec. Utilisez un lubrifiant spécifique pour serrures une à deux fois par an afin d'assurer un fonctionnement fluide.

Que faire si je perds ma clé ?

Si vous perdez votre clé, il est conseillé de changer le cylindre pour des raisons de sécurité. Contactez un serrurier professionnel pour le remplacement.

La serrure est-elle résistante aux intempéries ?

Oui, la serrure Burg Wächter ENTRY Home 5000 CYL est conçue pour résister aux intempéries, mais il est recommandé de la protéger davantage en cas d'exposition prolongée aux éléments.

Est-ce que la serrure est compatible avec toutes les portes ?

La serrure est conçue pour s'adapter à la plupart des portes standards, mais il est conseillé de vérifier les dimensions du cylindre et les spécifications de votre porte avant l'achat.

Comment régler le pêne de ma serrure ?

Pour régler le pêne, retirez le boîtier de la serrure et ajustez la vis de réglage selon les instructions fournies dans le manuel. Cela permettra d'ajuster la profondeur du pêne dans le gâche.

MODE D'EMPLOI ENTRY Home 5000 CYL Burg Wächter

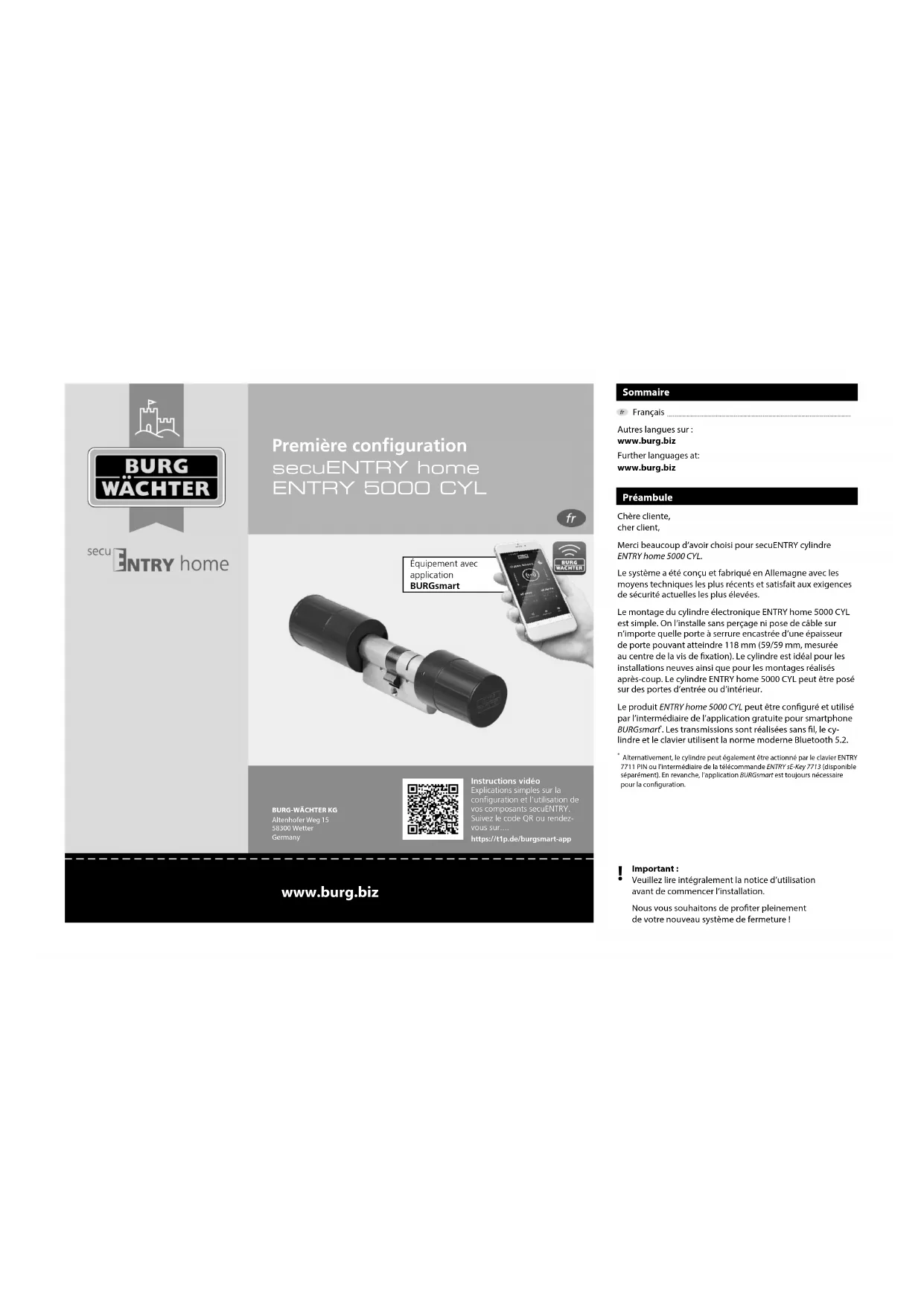

www.burg.biz BURG-WÄCHTERKG Altenhofer Weg 15 58300Wetter Germany Première conguration Sommaire Important: Veuillez lire intégralement la notice d’utilisation avant de commencer l’installation.Nous vous souhaitons de proter pleinement de votre nouveau système de fermeture!

Préambule Chère cliente, cher client,Merci beaucoup d’avoir choisi pour secuENTRY cylindre ENTRYhome 5000CYL.Le système a été conçu et fabriqué en Allemagne avec les moyens techniques les plus récents et satisfait aux exigences de sécurité actuelles les plus élevées. Le montage du cylindre électronique ENTRYhome 5000CYL est simple. On l’installe sans perçage ni pose de câble sur n’importe quelle porte àserrure encastrée d’une épaisseur de porte pouvant atteindre 118mm (59/59mm, mesurée au centre de la vis de xation). Le cylindre est idéal pour les installations neuves ainsi que pour les montages réalisés après-coup. Le cylindre ENTRYhome5000CYL peut être posé sur des portes d’entrée ou d’intérieur. Le produit ENTRYhome5000CYLpeut être conguré et utilisé par l’intermédiaire de l’application gratuite pour smartphone BURGsmart . Les transmissions sont réalisées sans l, le cy-lindre et le clavier utilisent la norme moderne Bluetooth5.2. Alternativement, le cylindre peut également être actionné par le clavier ENTRY 7711 PIN ou l’intermédiaire de la télécommande ENTRYsE-Key7713 (disponible séparément). En revanche, l’application BURGsmart est toujours nécessaire pour la conguration.Équipement avec applicationBURGsmartInstructions vidéo Explications simples sur la conguration et l’utilisation de vos composants secuENTRY. Suivez le codeQR ou rendez-vous sur....https://t1p.de/burgsmart-app Français 2Autres langues sur:www.burg.bizFurther languages at: www.burg.biz secuENTRY home ENTRY 5000 CYL2 I Français ENTRY home 5000 CYL Contenu du kit

Notice de démarrage rapide et dispositions de garantie et ins- tructions de mise au rebut

Fig.1Autocollant du codeQR du cylindre Code QR/Code administrateur

Le codeQR (I) est requis ultérieurement lors de la conguration du kit par l’intermédiaire de l’application BURGsmart de BURG-WÄCHTER (Fig.1). Les kits sont livrés d’usine avec un code administrateur aléatoire (II) (Fig.1), de sorte qu’une modication du code n’est pas absolument nécessaire. Attention: Ni le code QR ni le code administrateur généré en usine ne sont sauvegardés par BURG-WÄCHTER. En cas de perte, ces codes ne peuvent être récupérés. Veuillez bien conserver l’autocollant du codeQR joint au kit. Nous vous recommandons également de photographier l’autocollant et de l’archiver numériquement.

Alimentation électrique de l’unité du cylindre 2xpile Mignon LR6 AA Alcaline Conditions ambiantes admissibles -15°C/+50°C/jusqu’à 95% d’humidité relative (sans condensation) Standard de transmission Bluetooth 5.2LE Puissance d'émission ≤10dBm Plage de fréquence 2,4-2,483GHz Portée Env. 4m Nombre de moyens d’accès 1code (administrateur)

ou 5combinaisonsBURGsmart

Par clavier ENTRY 7711 Keypad PIN (disponible en option). La télécommande ENTRYsE-Key7713 est disponible en option. Caractéristiques techniques — Cylindre ENTRYhome5000CYL

Remarque: Grâce àla protection contre toute manipulation intégrée dans le cylindre, celui-ci est bloqué pendant une minute après trois tentatives de saisie incorrectes d’un support d’ouverture. À par- tir de la quatrième tentative de saisie incorrecte, le cylindre est bloqué pendant trois minutes.

IV3 I Français ENTRY home 5000 CYL Mise en service ENTRYhome5000CYL Fig.2 Fig.4 Fig.1 Fig.3 Pour pouvoir congurer votre nouveau système de verrouillage, vous devez commencer par télécharger l’applica- tionBURGsmart. Vous la trouverez dans l’iOS App Store ou le Google Play Store (Fig.1). Remarque: La version Android de l’ap- plication BURGsmart a été utilisée pour cette notice. Si la versioniOS peut être légèrement diérente visuellement, les étapes sont cependant identiques. À la première ouverture de l’applica- tion, vous voyez apparaître les dispo- sitions de la licence pour l’usage de l’application. Lisez-les complètement et conrmez-les en bas àdroite par «OK» (Fig.2). Entrez votre nom et une adresse e-mail (Fig.3). Choisissez le point: «CloudBURG-WÄCHTER», celui-ci n’est pas nécessaire pour la conguration et peut donc être négligé pour commen- cer (Fig.3). Vous trouverez une explica- tion àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Lisez intégralement les conditions d’uti- lisation et les directives sur la protection des données, et acceptez-les (Fig.3). Appuyez sur «enregistrer» (Fig.3). L’écran principal de l’application BURGsmart apparaît. Ouvrez le menu «Mon système» en bas àgauche (Fig.4). BURGsmart

Fig.1 Appuyez sur le premier élément du menu «I - Utilisateurs» (Fig.1). Vous voyez gurer les utilisateurs déjà créés. Un prol d’utilisateur a déjà été créé automatiquement pour l’adminis- trateur en ouvrant la serrure par smart- phone. Appuyez sur celui-ci (I) (Fig.2). Remarque: Sinon, vous pouvez aussi créer àce stade un nouveau prol d’utilisateur supplémentaire. Pour ce faire, appuyez sur «+» en haut àdroite (II) (Fig.2). Données utilisateur Vous accédez àune vue d’ensemble avec les données utilisateur. Dès lors que vous avez créé un nouvel utilisa- teur, entrez d’abord son prénom et son nom (I) (Fig.3). Données d’accès Dans ce paragraphe, vous pouvez enregistrer les médiums d’identication souhaités par l’utilisateur (II) (Fig.3). Le prol d’utilisateur a déjà été créé automatiquement pour l’administrateur en ouvrant la serrure par smartphone (III) (Fig.3). Attention: Le présent kitENTRY 5000CYL permet de ne sauvegarder, outre le code administrateur, aucun code d’utilisateur complémentaire. De même, on ne peut sauvegarder au- cun(e) RFID-jour ni empreinte digitale. Vous avez la possibilité de congurer jusqu’à 5télécommandessKey (dispo- nibles séparément) et des smartphones complémentaires en tant que clés électroniques pour d’autres utilisateurs. Pour ce faire, suivez les instructions aux étapes suivantes. En outre, avec le cla- vier PIN ENTRY 7711 PIN en option, vous avez la possibilité d’ouvrir la serrure de porte avec votre code administrateur. Pour chaque installation, suivez les instructions des étapes suivantes.

I - Utilisateurs4 I Français ENTRY home 5000 CYL Entrer des données d’accès | sE-Key À ce stade, vous pouvez enregistrer une télécommande ENTRYse-Key7713 (dispo- nible en option) (I) (Fig.4). Vous trouverez des remarques relatives àla conguration dans la notice de la télécommande. Remarque: Le présent kitENTRYhome 5000 CYL permet d’enregistrer jusqu’à cinqsE-Keys (Au total, un code adminis- trateur + cinq médiums d’identication complémentaires). Données d’accès | Smartphone en tant que clé Remarque: Le prol d’utilisateur de l’administrateur a déjà été créé automati- quement en ouvrant la serrure par smart- phone (II) (Fig.4). Pour des utilisateurs complémentaires, vous pouvez enregis- trer dans ce champ un autre smartphone en tant que clé électronique. Vous trouve- rez des instructions àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Remarque: Le présent kitENTRYhome 5000 CYL permet d’enregistrer jusqu’à cinqsmartphones en tant que clé électronique (Au total, un code adminis- trateur + cinq médiums d’identication complémentaires). Gérer les empreintes digitales Attention: Le cylindre 5000CYL présent dans ce kit permet de n’utiliser aucun cla- vier pour empreintes digitales (IV) (Fig.3). Remarque: Si vous souhaitez entrer des médiums d’identication pour d’autres utilisateurs, revenez au menu et sélectionnez l’utilisateur désiré (Fig.7). Répétez les étapes de ce chapitre pour cet utilisateur. Vous pouvez quitter àprésent le menu (I - Utilisateurs). Revenez au menu «Mon système» (Fig.8). Fig.4

Fig.4Autocollant du codeQR du cylindreFig.1 Appuyez sur le second élément du menu «II - secuENTRY Unités» (Fig.1). L’application montre une liste des cylindres déjà enregistrés. Celle-ci est vide lors de la première conguration. Pour congurer un nouveau cylindre, appuyez sur «+» en haut àdroite (Fig.2). Vous êtes invité àscanner le code QR du cylindre fourni, àl’aide de la caméra du smartphone(Fig.3). Le code QR se trouve sur l’autocollant joint àl’embal- lage (Fig.4). Attention: Deux autocollants avec des codes QR accompagnent le kit, d’une part pour le cylindre, d’autre part pour le clavier. Vous identiez le code QR nécessaire au cylindre au code adminis- trateur en bas sur l’autocollant, signalisé par la désignation «ADM» (Fig.4). Appuyez sur «Continuer» (Fig.3). Il se peut que vous soyez invité àconrmer l’accès de l’appli àla caméra. II - secuENTRY Unités5 I Français ENTRY home 5000 CYL Fig.5 Fig.6 La fenêtre d’enregistrement de la caméra s’ouvre. Scannez le code QR. Un message apparaît immédiatement avec les données de votre cylindre: conrmez-le en bas àdroite par «OK» (Fig.5). Dans la fenêtre suivante, on vous demande un nom pour le cylindre. En cas d’utilisation de plusieurs cylindres et composants secuENTRY, il est re- commandé de nommer le cylindre de manière àce que vous puissiez recon- naître immédiatement de quoi il s’agit et où le cylindre est situé ou xé. Dans l’exemple de cette notice, le cylindre est dénommé «cylindre porte d’entrée». Conrmez le nom par «OK» (Fig.6). Vous serez alors informé que vous pouvez modier votre code administra- teur. Étant donné qu’à la livraison, vous avez déjà reçu un code administrateur généré aléatoirement, cette étape n’est que facultative. Vous pouvez la sauter par «Passer» (Fig.7). Remarque: Vous trouverez le code administrateur généré aléatoirement sur l’autocollant du code QR ci-joint, sous «ADM». Vous pouvez modier le code administrateur ultérieurement àtout moment. Vous trouverez des explications àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Pour que le clavier puisse recevoir l’information sur le cylindre qu’il doit commander, il doit être disponible et attribué dans l’application. Dans le menu suivant (Fig.8), les deux options suivantes vous sont proposées pour ce faire:

• «Appairer avec un clavier»: vous avez déjà conguré un clavier dans l’appli- cation et souhaitez l’appairer.

• «Ignorer»: eectuer ultérieurement cette étape.

Remarque: Sur le présent ENTRY 5000CYL ne dispose pas de clavier. Vous pouvez donc passer cet point du menu et passer directement au chapitre suivant. Appuyez sur le quatrième élément du menu «Ignorer» (Fig.8).

Fig. 1 Fig. 2 Ce menu permet de dénir quel utili- sateur peut ouvrir quelle serrure sous la forme d’un plan de fermeture. Les données sont ensuite transmises au cylindre. Ouvrez le menu «Mon système» (I) (Fig.1) Appuyez sur le quatrième élément du menu «III - Plan de fermeture» (II) (Fig.1). Vous verrez un tableau comportant les cylindres créés (horizontalement) et les utilisateurs congurés (verticalement) (Fig.2). Cochez chaque combinaison où vous souhaitez autoriser l’utilisateur respectif à utiliser la serrure correspon- dante (I) (Fig.2), puis cliquez sur le bouton «Enregistrer les modications» (II) (Fig.2). Pour info: ce tableau devient vraiment intéressant lorsque vous avez plusieurs cylindres et utilisateurs. Vous pouvez alors déterminer en une seule étape et sans complications qui peut accéder à quel cylindre. Dans la Fig.3, vous pouvez voir un exemple de ce à quoi un tableau rempli peut ressembler, avec des cylindres et des utilisateurs correspondants. Attention: Pour l’étape suivante, le smartphone, le clavier et le cylindre doivent être àproximité immédiate l’un de l’autre (portée Bluetooth). Si des modications ont été apportées au plan de fermeture, l’achage du cy- lindre respectif apparaît en rouge et est complété par le bouton «Programm- ation». L’application vous informe ainsi que les réglages n’ont pas encore été transférés au cylindre. Pour ce faire, ap- puyez sur le bouton rouge «Programm- ation» du cylindre respectif (Fig.4).

OUT SCREWS Low strength. max. ca. 0,4 Nm Ouverture de la serrure secuENTRY Utilisation du cylindre et du clavier Ouverture de la serrure secuENTRY avec l’application BURGsmart Pour ouvrir le cylindre ENTRYhome 5000CYL et donc aussi la porte, procédez comme suit: Ouvrez l’application BURGsmart et appuyez sur le bouton «ACCESS» au milieu (Fig.1). Remarque: L’application BURGsmart est programmée de telle sorte que, lorsque plus d’un cylindre est utilisé, elle se connecte automatiquement au cylindre qui se trouve àla plus courte distance du smartphone. Cela signie que chacun de vos cylindres peut être ouvert avec le bouton «ACCESS». Le cylindre est maintenant dégagé et la serrure peut être ouverte (Fig.2) ou fermée (Fig.3). Remarque: En fonction de la butée de la porte, le sens de rotation peut être inversé. Retirez les bandes de protection des batteries du cylindre pour pouvoir les utiliser. Dès lors que vous avez conguré les médiums d’identication correspondants suivant cette notice, il vous est possible, avec le ENTRY5000CYL , d’ouvrir la serrure par l’applicationBURGsmart.

OUT SCREWS Low strength. max. ca. 0,4 Nm Fig. 5Fig. 7Fig. 6Fig. 8 Vous êtes prié de vous authentier avec votre code administrateur. Entrez-le et conrmez par «OK» (Fig.5). Remarque: Vous trouverez le code administrateur d’usine sur l’autocollant du code QR du cylindre sous la mention «ADM» (Fig. 9). Les données sont transmises. Après quelques instants, vous recevrez une conrmation et simultanément, une in- vitation à attribuer le clavier. Appuyez sur le message de conrmation (Fig.6). Sélectionnez le Keypad souhaité (Fig.7). Vous êtes prié de mettre le clavier en mode programmation (Fig.8). Vous trouverez les instructions pour ce faire au chapitre «Mettre le clavier en mode programmation» en page3. Dès que le clavier se trouve en mode programma- tion, ce qui est visible aux LED cligno- tant tout autour sur le clavier, appuyez dans l’application sur la touche «LED clignotant tout autour, continuer» (Fig.8). Au bout d’un petit moment, vous rece- vez un retour selon lequel les données ont été transmises. Conrmez par «OK» La conguration est désormais termi- née. Si, àune date ultérieure, vous désirez in- tégrer d’autres composants dans votre système, modier des données d’accès ou créer des utilisateurs complémen- taires, répétez les étapes décrites aux chapitres concernés. Veuillez observer ce qui suit: L’en- semble des modications et ajouts ont lieu dans l’application et doivent être transmis après-coup aux compo- santssecuENTRY respectifs. Ce dernier chapitre «Plan de fermeture» (page8) doivent être déployés dans tous les cas pour être exploitables dans vos composants.

Fig. 9Autocollant du codeQR du cylindre7 I Français ENTRY home 5000 CYL Montage de secuENTRY5000CYL Vous trouverez ci-après les instructions de montage du secuENTRY5000CYL. Veuillez lire ces instructions attentive- ment avant de procéder au montage. Retirez le cylindre de serrure existant en desserrant la vis de xation dans la porte et en retirant le cylindre àl’aide de la clé insérée (Fig.1). Les boutons intérieur et extérieur sont dévissés et xés avec un goujon leté intégré dans le bouton tournant. Retirez les deux goujons letés des deux bou- tons àl’aide de la clé àsix pans fournie (Fig.2). Attention: Utilisez pour ce faire la face longue de la clé àsix pans. Tournez la vis quatre fois dans le sens inverse des aiguilles d’une montre. Ne retirez pas les vis du bouton. Retirez complètement le bouton de la face extérieure et reculez le bouton de la face intérieure aussi loin que possible (Fig.3). Astuce: Le bouton de la face intérieure est plus grand que le bouton de la face extérieure. Attention: Le bouton de la face inté- rieure ne doit pas être retiré. N’essayez pas de le retirer par la force, car le retrait du bouton par l’axe détruirait l’électro- nique. Le goujon leté du bouton sert de sécurité anti-arrachement.

OUT SCREWS Low strength. max. ca. 0,4 Nm Vissez le cylindre dans la porte et poussez les boutons intérieur et ex- térieur jusqu’à la surface de la porte (Fig.9). Revissez les goujons letés dans les deux boutons (Fig.10). ATTENTION: Assurez-vous que le bouton reste àune distance d’au moins un millimètre de la porte. Attention: Utilisez pour ce faire la face longue de la clé àsix pans. Tournez la vis sans trop de force (couple max. env. 0,4Nm) dans le sens des aiguilles d’une montre. Si vous ne l’avez pas encore fait, retirez la bande de protection des batteries du compartiment des piles sur le bouton intérieur (Fig.11). min. 1mm 2mm min. 1mm

OUT SCREWS Low strength. max. ca. 0,4 Nm Fig.98 I Français ENTRY home 5000 CYLFig.2Fig.3Fig.4 TX8 TX8 Achage du niveau de charge et remplacement des piles Chaque fois qu’un cylindre secuENTRY est actionné par l’application BURGs- mart, l’état respectif de la pile s’ache àvotre intention (Fig.1). Lorsque la capacité des piles dans le cylindre commence àfaiblir, changez-les dès que possible. Attention: Les piles se trouvent dans le bouton du cylindre sur la face inté- rieure de la porte. Si vous ignorez l’état des piles et qu’elles se vident complè- tement, il sera impossible d’ouvrir la serrure depuis l’extérieur. Les instructions pour le remplacement des piles sont indiquées ci-dessous: Avec le tournevis TX8 fourni, retirez la vis sur la face intérieure de la porte àl’extrémité avant du bouton et ouvrez le couvercle. On peut faire tourner la vis seulement jusqu’à l’ouverture du couvercle, elle ne tombe pas. (Fig.2). Retirez les anciennes piles et élimi- nez-les dans les règles de l’art. Astuce: Reportez-vous àla page8 de cette notice pour des instructions sur l’élimination dans les règles de l’art. Insérez deux nouvelles piles. Veillez àrespecter la polarité correcte selon le plan (Fig.3). Replacez le couvercle avant et vissez-le fermement (Fig.4). Fig.1

Cylindre ENTRYhome5000CYL Fig.1 Qu’il s’agisse d’une porte d’entrée, de plusieurs portes ou d’un système de fermeture complet: avec le système modulaire secuENTRY, vous pouvez facilement assembler votre système individuel. Votre système de fermeture ENTRYhome5000CYL peut être complété par les composants suivants: secuENTRY ENTRY sE-Key7713 Avec la télécommande ENTRYsE-Key 7713, le cylindre peut être ouvert en toute simplicité en appuyant sur un bouton. Les transmissions sont cryptées àun niveau de sécurité très élevé (cryptage AES). Compatibilité avec d’autres produits secuENTRY Numéro d’article:

Plus d’informations sur notre site web: www.burg.bizFig. 2 secuENTRY Keypad ENTRY 7711 PIN Le clavier ENTRY7711KeypadPIN permet d’ouvrir et de fermer la porte avec un code administrateur à6po- sitions. Numéro d’article :

Plus d’informations sur notre site web: www.burg.biz9 I Français ENTRY home 5000 CYL Pour être en mesure de vous fournir un produit de qualité élevée et irréprochable et vous assister au mieux en cas de réparation ou de problème technique, il est nécessaire de présenter àvotre revendeur les appareils défaillants ou défectueux avec le code administrateur et/ou le(s) code(s) QR valide(s), accompagné(s) de la preuve d’achat originale. Pour tout renvoi motivé par votre droit de rétractation, tous les éléments des appareils doivent être en conguration d’usine. La garantie n’est plus valable si ces conditions ne sont pas respectées. Cher client, Merci de contribuer àéviter les déchets. Si vous envisagez un jour d’éliminer cet appareil, n’oubliez pas que ses nombreuses pièces àbase de matériaux de valeur sont recyclables. Sous réserve d’erreurs d’impression et de composition ainsi que de modications techniques. Nous rappelons que les équipements électriques et électroniques, ainsi que les piles et batteries, ne doivent pas être collectés avec les ordures ménagères, mais séparément. Veuillez vous renseigner auprès du service compétent de votre ville/commune sur les points de collecte des batteries, piles et déchets électroniques. Par la présente, la société BURG-WÄCHTERKG déclare que cet appareil répond aux directives2014/53/UE (CEM) et 2011/65/UE (RoHS). Le texte complet de la déclaration CE de conformité peut être téléchargé àl’adresse Internet https://burg.biz/pages/eu-konformitaetserklaerung. Garantie Élimination de l’appareil Noteswww.burg.biz BURG-WÄCHTERKG Altenhofer Weg 15 58300Wetter Germany www.burg.biz secuENTRY home ENTRY 5000 CYL BD Première conguration du secuENTRY homeENTRY 5000 CYL FR HBG/SWI210923
