Type de produit	Caméra de surveillance pour ouvre-porte de garage
Marque	Chamberlain
Modèle	0410347000
Alimentation	Via l’ouvre-porte de garage (connexion filaire)
Connectivité	Wi-Fi (bande 2,4 GHz et 5 GHz) avec application myQ®
Résolution	HD (non spécifiée dans la notice)
Angle de vue	Large (non spécifié)
Vision nocturne	Oui (infrarouge)
Indicateurs lumineux	LED blanche, bleue, verte, mauve, rouge (voir notice)
Installation	Fixation par 3 vis, remplacement de l’ancienne caméra
Température de fonctionnement	Jusqu’à 60 °C (alerte thermique)
Compatibilité	Ouvre-porte de garage Chamberlain et application myQ®
Certifications	FCC Partie 15, ISED Canada, Classe B
Contenu de l’emballage	Caméra, badge décoratif, 3 vis, notice
Garantie	Non spécifiée (consulter Chamberlain)

FOIRE AUX QUESTIONS - 0410347000 CHAMBERLAIN

Comment installer la caméra Chamberlain 0410347000 ?

L'installation nécessite de débrancher l'alimentation de l'ouvre-porte, retirer l'ancienne caméra, brancher les harnais à 2 et 3 broches, puis fixer la nouvelle caméra avec 3 vis. Suivez les étapes de la notice et utilisez l'application myQ pour la configuration.

Que faire si la LED de la caméra reste rouge ?

Une LED rouge continue indique une erreur thermique : la caméra a atteint 60 °C. Laissez-la refroidir et vérifiez qu'elle n'est pas exposée à une chaleur excessive.

Comment connecter la caméra à l'application myQ ?

Après installation, ouvrez l'application myQ, suivez les instructions pour ajouter un nouvel appareil. La caméra clignote en bleu lorsqu'elle est prête à être configurée.

Puis-je utiliser la caméra sans Wi-Fi ?

Non, la caméra nécessite une connexion Wi-Fi pour fonctionner avec l'application myQ. Elle est conçue pour une utilisation connectée.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'un tournevis à tête plate, d'une échelle et éventuellement de ruban-cache pour maintenir la caméra.

La caméra est-elle compatible avec tous les ouvre-portes Chamberlain ?

Elle est conçue pour les modèles récents compatibles avec l'application myQ. Vérifiez la compatibilité sur le site Chamberlain.

Comment réinitialiser la caméra ?

La notice ne mentionne pas de réinitialisation. Pour dépanner, vous pouvez supprimer l'ouvre-porte du compte myQ et le réajouter avec la caméra.

Que signifient les différentes couleurs de LED ?

Blanche fixe : sous tension. Bleue clignotante : prête à configurer. Bleue fixe : connectée au mobile. Verte fixe : connectée à l'appli. Mauve clignotante : mise à jour. Rouge fixe : erreur thermique.

Puis-je remplacer la caméra moi-même ?

Oui, l'installation est conçue pour être réalisée par l'utilisateur. Portez des gants et lunettes de protection. Débranchez toujours l'alimentation avant d'intervenir.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour le modèle 0410347000 Chamberlain.

MODE D'EMPLOI 0410347000 CHAMBERLAIN

Votre caméra est accessible du côté inférieur de l'ouvre-porte. Après avoir installé la nouvelle caméra, servez-vous de l'appli myQ® pour connecter la caméra à votre compte myQ®.

Quincaillerie:

• Qté de vis 3
• Badge décoratif
• Caméra

Outils:

• Tournevis à tête cruciforme - Tournevis à tête plate - Échelle - Ruban-cache (option)

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:

- Débrancher TOUTE alimentation électrique et la batterie AVANT d'effectuer TOUT entretien ou TOUTE intervention.

Pour prévenir les dommages à la caméra, pousser la lentille de la caméra en position fermée pendant le remplacement et tenir la caméra en place pendant le retrait du matériel de fixation. NE PAS toucher à la carte logique de la caméra pendant l'installation.

Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d'une intervention à proximité du compartiment de la batterie.

Avertissement:

Ce produit peut vous exposer à

des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Utilisez l'application myQ pour supprimer l'ouvre-porte de garage du compte myQ avant de l'ajouter à nouveau ainsi que la caméra au compte myQ.

Débranchez l'alimentation de l'ouvre-porte de garage et retirez la batterie de secours, le cas échéant.

3-5

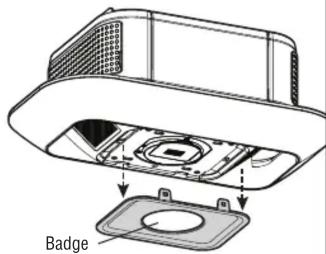

À l'aide d'un tournevis à tête plate, retirez le badge situé au bas de l'ouvre-porte.

Le badge est maintenu par quatre clips, retirez-le en tirant dessus.

Badge

Dévissez lentement la caméra du boîtier de l'ouvre-porte en retirant les trois vis à l'aide d'un tournevis cruciforme.

CONSEIL : Utilisez du ruban de masquage pour maintenir la caméra en place pendant que vous retirez les vis.

Ruban de masquage u pour en vous

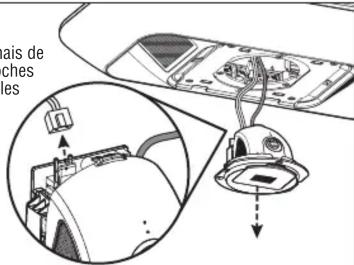

Retirez le harnais de fils à deux broches qui comporte les fils noir et blanc.

Mais de ches es

Ouvrez la caméra et retirez le harnais de fils à trois broches qui comporte les fils noir, vert et blanc. Faites tourner le clip du connecteur vers l'arrière avant de retirer le harnais de câbles.

Ouvrez la nouvelle caméra et placez le harnais de câbles à trois broches qui comporte les fils noir, vert et blanc. Remettez le clip du connecteur en place après la reconnexion. Fermez la caméra.

Clip du connecteur

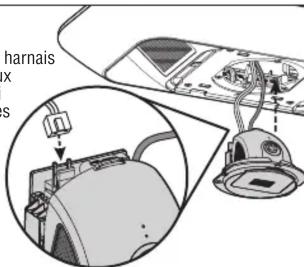

Branchez le harnais de fils à deux broches qui comporte les fils noir et blanc

harnais x s

Alignez les trous de vis et placez la caméra dans l'ouverture du porteur de garage. Fixez les trois vis à l'aide d'un tournevis cruciforme.

AVERTISSEMENT : Ce dispositif est conforme aux dispositions de la partie 15 du règlement de la FCC et de l'exemption de licence RSS d'Innovation, Sciences et Développement économique Canada. L'utilisation est assujettie aux deux conditions suivantes : (1) ce dispositif ne peut causer de brouillage nuisible, et (2) ce dispositif doit accepter tout brouillage reçu, y compris tout brouillage pouvant causer un fonctionnement indésirable.

Tout changement ou modification non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur d'utiliser l'équipement.

Cet appareil doit être installé de manière à laisser une distance d'au moins 20 cm (8 po) entre celui-ci et l'utilisateur ou toute personne.

Cet appareil a été testé et déclaré conforme aux limites d’un dispositif numérique de Classe B, conformément à la partie 15 du règlement de la FCC et de la norme NMB d’Innovation, Sciences et Développement économique Canada. Ces limites ont pour but de fournir une protection raisonnable contre le brouillage nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer un brouillage nuisible aux communications radio.

Cependant, rien ne garantit l'absence de brouillage dans une installation particulière. Si cet équipement cause un brouillage nuisible à la réception radio ou télévisée, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger le brouillage en prenant l'une des mesures suivantes :

- Réorienter ou relocaliser l'antenne de réception.

- Augmenter la distance entre l'équipement et le récepteur.

- Connecter l'équipement dans une prise de courant sur un circuit différent de celui auquel le récepteur est branché.

- Pour obtenir de l'aide, consulter le détaillant ou un technicien radio chevronné.

Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

Fixez à nouveau le nouveau badge. Rebranchez l'alimentation et la batterie, le cas échéant.

6S

Localisez l'encoche du dispositif d'ouverture de la caméra et tirez vers le bas.

Suivre les instructions de l'appli myQ® pour ajouter la nouvelle caméra à votre compte myQ®.

connected

Témoins à DEL d'état de la caméra

CE QUE VOUS VOYEZ DE QUE ÇA SIGNIFIE

Blanche allumée en continu La caméra a été mise sous tension.

Clignotante bleue Prête à être configurée dans l'appli myQ®.

Bleue allumée en continu Connectée à votre appareil mobile Vous n'êtes pas encore connecté à Internet.Si cette situation persiste après la configuration, vérifier le routeur du domicile et Internet. Connexion en cours au Wi-Fi® et à l'appli myQ®.

Clignotante bleue et verte Connexion en cours au Wi- Fi et à l'appli myQ®.

Verte allumée en continu Connectée à l'appli myQ®.

Clignotante mauve Réception de mises à jour matérielles.

Rouge continu Erreur d'état thermique de la caméra quand celle-ci atteint une température de grande chaleur de 60 °C et refroidit.
