Marque	Chamberlain
Modèle	0410041
Type de produit	Caméra de surveillance pour ouvre-porte de garage
Alimentation	Via l'ouvre-porte de garage (débrancher avant installation)
Connectivité	Wi-Fi (bandes 2,4 GHz et 5 GHz)
Application	myQ® (iOS et Android)
Indicateurs LED	Blanc, bleu clignotant, bleu fixe, bleu/vert clignotant, vert fixe, mauve clignotant, rouge fixe
Angle de vue	Non spécifié
Résolution	Non spécifiée
Vision nocturne	Non spécifiée
Température de fonctionnement	Jusqu'à 60 °C (état d'erreur thermique au-delà)
Matériau	Plastique
Poids	Non spécifié
Dimensions	Non spécifiées
Installation	Encastrée dans l'ouvre-porte, nécessite tournevis cruciforme
Entretien	Nettoyer avec un chiffon sec ; ne pas toucher la carte logique
Sécurité	Débrancher l'alimentation avant intervention ; éviter les blessures
Pièces détachées	Kit de service incluant caméra de rechange, anneau décoratif, vis
Réparabilité	Remplacement possible par l'utilisateur selon les instructions
Certifications	FCC Partie 15, ISED Canada, conforme classe B
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - 0410041 CHAMBERLAIN

Comment installer la caméra de surveillance Chamberlain 0410041 ?

Débranchez l'alimentation de l'ouvre-porte et retirez la batterie de secours si présente. Enlevez l'anneau décoratif, dévissez l'ancienne caméra, débranchez le faisceau de fils, branchez la nouvelle, revissez-la, remettez l'anneau, reconnectez l'alimentation et la batterie, puis suivez les instructions dans l'appli myQ®.

Que signifie le voyant LED blanc fixe sur la caméra ?

Le voyant blanc fixe indique que la caméra a été mise sous tension.

Que signifie le clignotement bleu de la LED ?

Un clignotement bleu signifie que la caméra est prête à être configurée dans l'appli myQ®.

Que signifie une LED bleue fixe ?

Une LED bleue fixe indique que la caméra est connectée à votre appareil mobile mais pas encore à Internet. Si cela persiste après configuration, vérifiez le routeur et la connexion Internet.

Comment connecter la caméra à l'application myQ® ?

Après installation, ouvrez l'appli myQ® et suivez les instructions pour ajouter un nouvel appareil. La caméra doit clignoter en bleu pour être détectée.

Que faire si la caméra affiche une LED rouge fixe ?

Une LED rouge fixe indique une erreur d'état thermique : la caméra a atteint une température élevée (environ 60 °C). Laissez-la refroidir. Si le problème persiste, contactez le support technique.

Puis-je installer la caméra moi-même ou dois-je faire appel à un professionnel ?

L'installation est conçue pour être réalisée par l'utilisateur. Suivez les étapes de la notice : débranchez l'alimentation, portez des gants et des lunettes de protection, et utilisez un tournevis cruciforme.

Quelles sont les précautions de sécurité à prendre lors du remplacement de la caméra ?

Débranchez toute alimentation électrique et la batterie avant toute intervention. Portez toujours des gants de protection et des lunettes de sécurité. Poussez la lentille en position fermée pendant le remplacement et ne touchez pas la carte logique.

La caméra est-elle compatible avec tous les ouvre-portes Chamberlain ?

Ce modèle de remplacement est conçu pour les ouvre-portes Chamberlain compatibles avec la caméra myQ®. Vérifiez la compatibilité via l'appli myQ® ou la liste des modèles compatibles sur le site du fabricant.

Où trouver l'étiquette du kit de service à coller ?

L'étiquette du nouveau kit de service doit être placée à l'endroit indiqué sur le côté de l'ouvre-porte, généralement près de l'étiquette du panneau d'extrémité.

MODE D'EMPLOI 0410041 CHAMBERLAIN

Votre caméra est accessible du côté inférieur de l'ouvre-porte. Après avoir installé la nouvelle caméra, servez-vous de l'appli myQ® pour connecter la caméra à votre compte myQ®.

Quincaillerie:

• Qté de vis 3
• Anneau décoratif
• Caméra

Outils:

• Tournevis à tête cruciforme - Échelle - Ruban-cache (option)

Avertissement

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:

- Débrancher TOUTE alimentation électrique et la batterie AVANT d'effectuer TOUT entretien ou TOUTE intervention.

Attention

Pour prévenir les dommages à la caméra, pousser la lentille de la caméra en position fermée pendant le remplacement et tenir la caméra en place pendant le retrait du matériel de fixation. NE PAS toucher à la carte logique de la caméra pendant l'installation. Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d'une intervention à proximité du compartiment de la batterie.

Avertissement:

Ce produit peut vous exposer à

des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Déconnecter l'alimentation à l'ouvre-porte du garage et retirer la batterie de secours, si elle est utilisée.

Enlever l'anneau décoratif au bas de l'ouvre-porte.

anneau décoratif

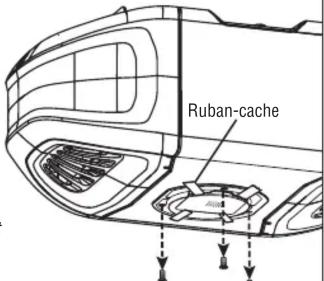

Dévisser lentement la caméra du boîtier de l'ouvre-porte.

Ruban-cache

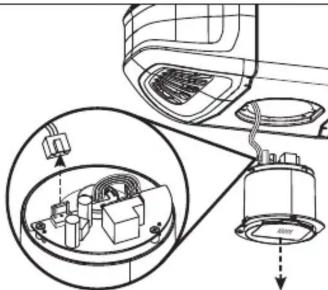

Abaisser la caméra et débrancher le faisceau de fils.

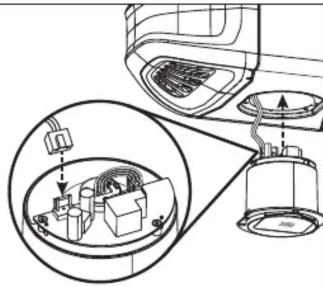

Brancher la nouvelle caméra.

Aligner et visser la nouvelle caméra dans le boîtier de l'ouvre-porte.

Fixer le nouvel anneau décoratif.

anneau décoratif

Reconnecter l'alimentation et la batterie, si cette dernière est utilisée.

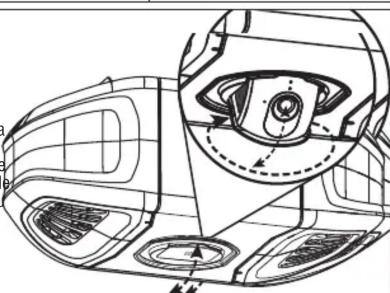

Repérer l'encoche dans l'ouverture de la cam et tirer vers le bas. Réinitialiser la position de la caméra si besoin.

AVERTISSEMENT : Ce dispositif est conforme aux dispositions de la partie 15 du règlement de la FCC et de l'exemption de licence RSS d'Innovation, Sciences et Développement économique Canada. L'utilisation est assujettie aux deux conditions suivantes : (1) ce dispositif ne peut causer de brouillage nuisible, et (2) ce dispositif doit accepter tout brouillage reçu, y compris tout brouillage pouvant causer un fonctionnement indésirable.

Tout changement ou modification non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur d'utiliser l'équipement.

Cet appareil doit être installé de manière à laisser une distance d'au moins 20 cm (8 po) entre celui-ci et l'utilisateur ou toute personne.

Cet appareil a été testé et déclaré conforme aux limites d’un dispositif numérique de Classe B, conformément à la partie 15 du règlement de la FCC et de la norme NMB d’Innovation, Sciences et Développement économique Canada. Ces limites ont pour but de fournir une protection raisonnable contre le brouillage nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer un brouillage nuisible aux communications radio.

Cependant, rien ne garantit l'absence de brouillage dans une installation particulière. Si cet équipement cause un brouillage nuisible à la réception radio ou télévisée, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger le brouillage en prenant l'une des mesures suivantes :

- Réorienter ou relocaliser l'antenne de réception.

- Augmenter la distance entre l'équipement et le récepteur.

- Connecter l'équipement dans une prise de courant sur un circuit différent de celui auquel le récepteur est branché.

- Pour obtenir de l'aide, consulter le détaillant ou un technicien radio chevronné.

Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

Suivre les instructions de l'appli myQ® pour ajouter la nouvelle caméra à votre compte myQ®.

REMARQUE: Seule la caméra de rechange doit être dimensionnée (pas l'ouvre-porte de garage) avec l'appli myQ®.

Trouvez l'étiquette du panneau d'extrémité sur le côté du GDO. Placez l'étiquette du nouveau kit d'entretien à l'endroit indiqué.

Étiquette du kit de service

Étiquette du panneau d'extrémité

Témoins à DEL d'état de la caméra

CE QUE VOUS VOYEZ DE QUE ÇA SIGNIFIE

Blanche allumée en continu La caméra a été mise sous tension.

Clignotante bleue Prête à être configurée dans l'appli myQ®.

Bleue allumée en continu Connectée à votre appareil mobile Vous n'êtes pas encore connecté à Internet.Si cette situation persiste après la configuration, vérifier le routeur du domicile et Internet.

Clignotante bleue et verte Connexion en cours au Wi- Fi et à l'appli myQ®.

Verte allumée en continu Connectée à l'appli myQ®.

Clignotante mauve Réception de mises à jour matérielles.

Rouge continu Erreur d'état thermique de la caméra quand celle-ci atteint une température de grande chaleur de 60 °C et refroidit.

Wi-Fi® est une marque déposée de Wi-Fi Alliance.

© 2022, Chamberlain Group LLC. All Rights Reserved. Todos los derechos reservados. Tous droits réservés.

114-5403-000
