TTR 50 E - Humidificateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur à adsorption
Marque	Trotec
Modèle	TTR 50 E
Capacité de déshumidification max.	7,5 L/24 h
Capacité à 30 °C / 80 % HR	7 L/24 h
Débit d'air	126 m³/h
Plage de température de fonctionnement	-10 °C à 35 °C
Plage d'humidité relative de fonctionnement	35 % à 75 %
Capacité du réservoir	2,5 L
Alimentation électrique	220 – 240 V ~ 50/60 Hz
Puissance absorbée max.	650 W
Courant nominal	2,7 A
Indice de protection	IPX0
Classe de protection	II
Niveau sonore	38 dB(A)
Dimensions (L × P × H)	200 × 300 × 455 mm
Poids	6 kg
Distances minimales (murs/objets)	30 cm de chaque côté (avant, arrière, côtés, haut)
Fonctions principales	Déshumidification, ionisation, oscillation (Swing), minuterie (2/4/8 h), mode continu, réglage humidité 50/60 %, évacuation par tuyau
Filtre à air	Lavable à l'eau, à changer si usé
Entretien	Nettoyage extérieur chiffon humide, vidange réservoir, nettoyage filtre, contrôle interne par professionnel
Sécurité	Arrêt automatique réservoir plein, protection ant-basculement, arrêt différé 4 min, surcharge thermique
Garantie et réparabilité	Pièces d'origine, réparation par professionnel agréé Trotec
Accessoires fournis	1 filtre à air, 1 mode d'emploi

FOIRE AUX QUESTIONS - TTR 50 E TROTEC

Comment mettre en marche l'appareil TTR 50 E ?

Après avoir installé l'appareil debout sur une surface plane, branchez le cordon secteur et appuyez sur la touche On/Off (24). La LED Run (22) s'allume. Attendez 3 minutes avant de redémarrer après un arrêt.

Comment régler l'humidité souhaitée ?

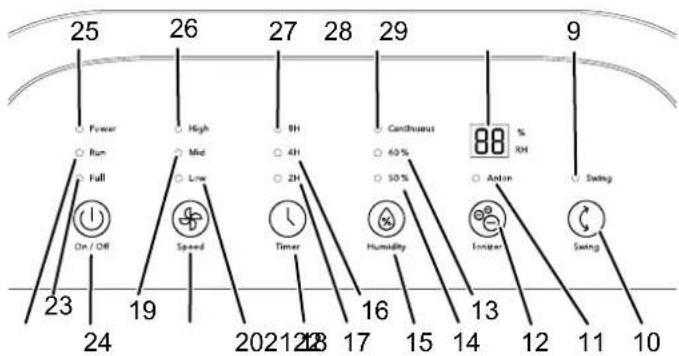

Appuyez plusieurs fois sur la touche Humidity (15) pour sélectionner 50% ou 60% d'humidité relative. L'affichage (29) indique la valeur actuelle. En mode Continuous, l'appareil fonctionne en permanence sans réglage d'humidité.

Que faire si la LED Full s'allume ?

La LED Full (23) s'allume lorsque le bac de récupération est plein ou mal positionné. L'appareil s'arrête. Retirez le bac par la poignée, videz-le, rincez-le à l'eau claire, replacez le couvercle et insérez-le correctement. Assurez-vous que le flotteur est libre.

Comment utiliser le tuyau d'évacuation continue ?

En cas d'humidité élevée, il est recommandé d'évacuer l'eau en continu. Retirez le bac, ôtez le cache en plastique sur le raccord (4), enfoncez un tuyau de diamètre 14 mm, remettez le bac et placez l'autre extrémité du tuyau dans une évacuation adaptée.

Comment nettoyer le filtre à air ?

Retirez le filtre à air de l'appareil. Nettoyez-le avec un chiffon doux légèrement humide. S'il est très sale, lavez-le à l'eau chaude avec un détergent neutre. Laissez-le sécher complètement avant de le remettre en place.

L'appareil ne démarre pas, que vérifier ?

Vérifiez le raccordement secteur, l'état du cordon et du fusible. Assurez-vous que l'appareil est bien à la verticale (la LED Power (25) ne doit pas être rouge). Contrôlez le bon positionnement du bac de condensation. Si la température ambiante dépasse 36°C, le chauffage s'arrête; attendez le refroidissement.

Comment régler la minuterie ?

Appuyez plusieurs fois sur la touche Timer (18) pour sélectionner 2, 4 ou 8 heures. La LED correspondante s'allume. L'appareil s'éteindra automatiquement après la durée programmée. L'arrêt manuel désactive la minuterie.

Quels sont les niveaux de ventilation disponibles ?

Trois niveaux : Low, Med et High. Appuyez sur la touche Speed (21) jusqu'à ce que la LED du niveau souhaité s'allume. Le niveau High offre le débit d'air maximal.

À quoi sert la fonction ionisation ?

La fonction ionisation libère des anions qui aident à éliminer les pollens, la poussière, les virus et les bactéries en suspension. Activez-la en appuyant sur la touche Anion (12) ; la LED Anion (11) s'allume. Appuyez à nouveau pour désactiver.

Que faire en cas de bruit ou de vibrations anormales ?

Vérifiez que l'appareil est posé sur une surface plane et stable. Assurez-vous que le filtre à air n'est pas obstrué. Si le bruit persiste, contactez un professionnel agréé Trotec.

MODE D'EMPLOI TTR 50 E TROTEC

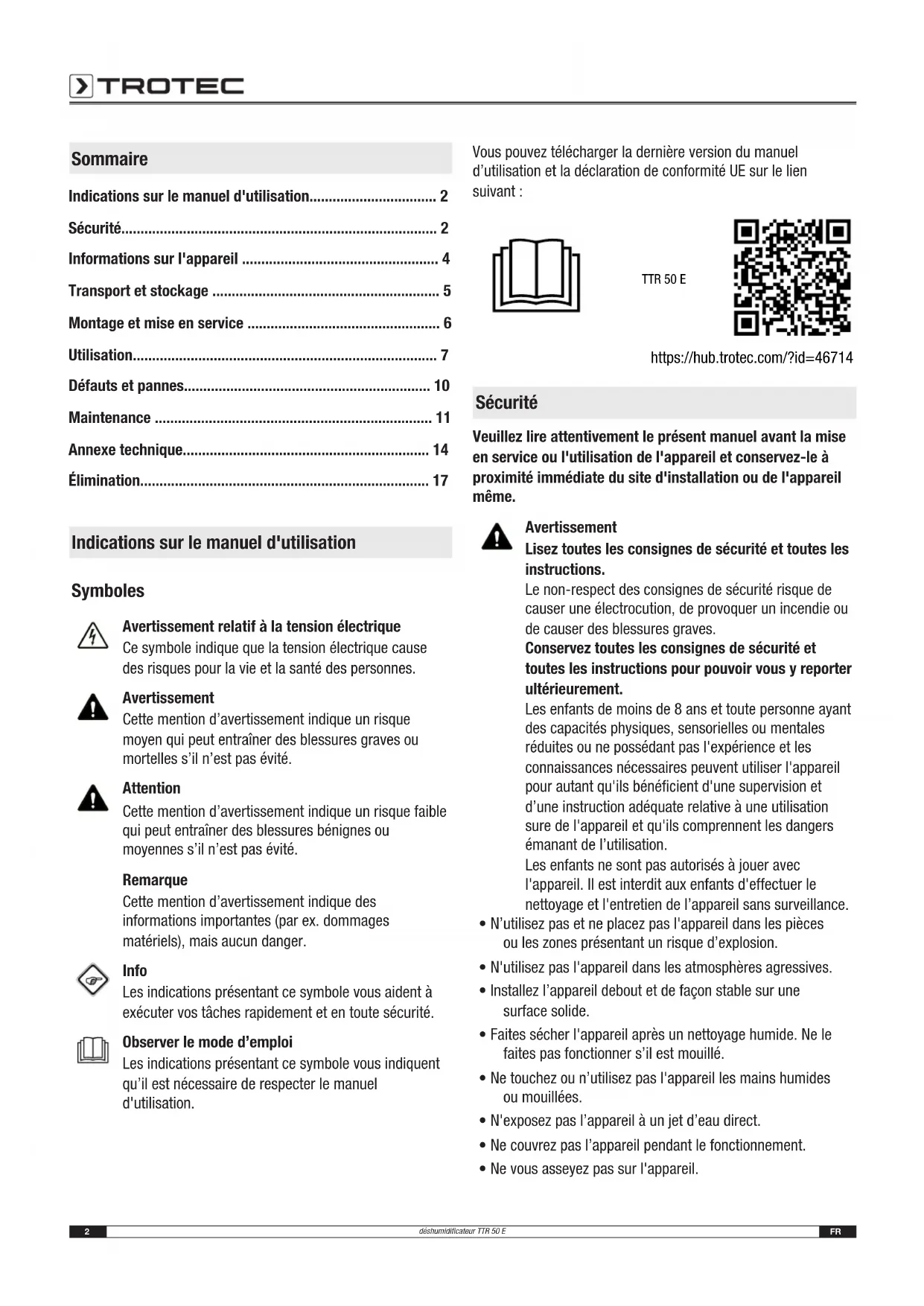

Indications sur le manuel d'utilisation.... 2

Sécurité.... 2

Informations sur l'appareil.... 4

Transport et stockage 5

Montage et mise en service 6

Utilisation....7

Défauts et pannes.... 10

Maintenance 11

Annexe technique....14

Élimination....17

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d’utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

TTR 50 E

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées. • N'exposez pas l'appareil à un jet d'eau direct.
• Ne couvrez pas l'appareil pendant le fonctionnement.
• Ne vous asseyez pas sur l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
• Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
• Veillez à ce que l'entrée et la sortie d'air soient libres.
• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé le réservoir de récupération des condensats et le tuyau d'évacuation.
• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé !
• Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l'exploitation et la sécurité de fonctionnement de l'appareil.

Utilisation conforme

Utilisez l'appareil exclusivement pour assécher et pour déshumidifier l'air ambiant, tout en respectant les données techniques.

L'appareil peut également être utilisé comme déshumidificateur d'air pour accélérer le séchage du linge mouillé.

Sont considérés comme faisant partie d'une utilisation conforme :

• assèchement et déshumidification de : - de pièces d'habitation, de chambres à coucher et de caves - de maisons de vacances, de caravanes

- la déshumidification permanente :

• d'entrepôts, d'archives, de laboratoires, de garages – de vestiaires, etc.

Utilisations non conformes prévisibles

- L'appareil n'est pas conçu pour l'utilisation industrielle.

- N'installez pas l'appareil sur une surface mouillée ou inondée.

- Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.

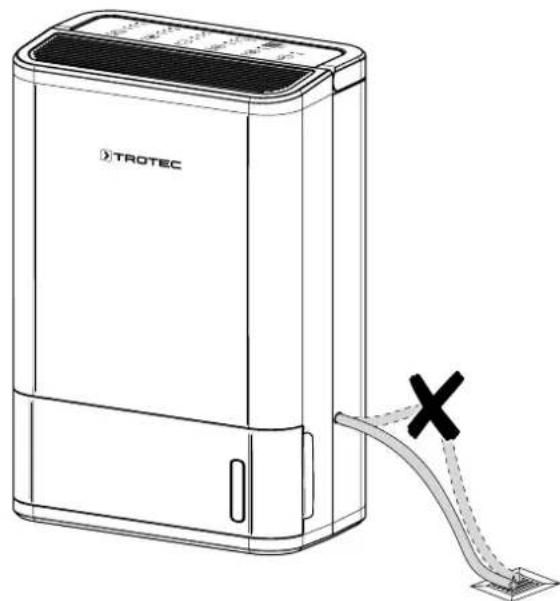

- Veuillez ne pas utiliser l'appareil à l'extérieur.

- N'utilisez pas l'appareil dans des locaux humides (par ex. dans des salles de bains et buanderies).

- Ne plongez jamais l'appareil dans l'eau.

- N'effectuez pas de modification structurelle, transformation ni ajout arbitraire sur l'appareil.

- Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• prendre conscience des risques associés aux appareils électriques en environnement humide.
• Avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

Remarque

Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

Rappelle que l'appareil continue de fonctionner pendant encore 4 minutes après l'actionnement de la touche On/Off (24).

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Risque d'électrocution !

L'appareil ne possède pas l'indice de protection adéquat pour une utilisation dans les locaux humides. Il existe un risque d'électrocution !

N'utilisez jamais l'appareil dans des locaux humides (par ex. dans des salles de bains et buanderies) et ne le plongez jamais dans l'eau !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. Coupez l'alimentation électrique de l'appareil : Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

Description de l'appareil

L'appareil TTR 50 E fonctionne selon le principe d'adsorption, sans compresseur ni réfrigérant.

La commande entièrement automatique et le bac de récupération de l'eau de condensation à protection anti-débordement garantissent un fonctionnement en toute fiabilité.

Le ventilateur assure l'aspiration de l'air humide de la pièce à travers l'entrée d'air et son filtre, le condenseur et le rotor à adsorption qui est placé derrière.

Dans le circuit interne de régénération, l'air est dirigé vers un élément chauffant, sèche le rotor à adsorption, puis transporte l'air chaud et humide à travers le condenseur. Dans le condenseur froid, la chaleur est extraite de l'air ambiant, qui est refroidi en dessous du point de rosée. La vapeur d'eau contenue dans l'air ambiant se dépose sous forme d'eau de condensation. L'eau de condensation coule goutte à goutte dans le bac de récupération. Elle peut également être évacuée par l'intermédiaire d'un tuyau branché sur le raccord correspondant.

L'air sec ainsi obtenu est refoulé par la sortie d'air et rejoint l'air ambiant. L'air plus sec se mélange ainsi à l'air ambiant. La circulation continue de l'air à travers l'appareil permet de réduire l'humidité contenue dans l'air de la pièce.

Le bac de récupération de l'eau de condensation est équipé d'un flotteur qui interrompt le fonctionnement du déshumidificateur lorsque le niveau de remplissage maximum est atteint. L'appareil s'arrête, un signal sonore retentit et la LED Full s'allume sur le panneau de commande (voir chapitre « Utilisation »). Elle ne s'éteint que lorsque le bac de récupération vidé est remis en place.

L'appareil permet de réduire l'humidité relative jusqu'à 50 % environ.

L'appareil peut également être utilisé comme sèche-linge à air ambiant pour accélérer le séchage du linge mouillé.

Représentation de l'appareil

N° Désignation
1 Poignée
2 Panneau de commande
3 Sortie d'air
4 Raccord du tuyau d'eau de condensation
5 Bac de récupération de l'eau de condensation
6 Entrée d'air
7 Capteur d'humidité
8 Filtre à air

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour faciliter le transport, l'appareil est pourvu d'une poignée. Veuillez observer les consignes suivantes avant chaque transport :

Arrêtez l'appareil.

- En raison du temps d'inertie des composants internes, l'appareil ne s'arrête complètement qu'après environ 4 minutes.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Vidangez le condensat restant de l'appareil et du flexible d'évacuation des condensats (voir chapitre maintenance).
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporté.
• Laissez l'appareil hors service pendant une heure avant de l'allumer à nouveau. Sinon, cela pourrait endommager l'appareil qui ne fonctionnerait plus. Nous déclinons toute responsabilité dans ce cas.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Vidangez le condensat restant de l'appareil et du flexible d'évacuation des condensats (voir chapitre maintenance).
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.

Composition de la fourniture

• 1 appareil • 1 filtre à air • 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimales requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

• Avant la remise en marche de l'appareil, vérifiez l'état du cordon secteur. Si vous n'êtes pas sûr de son parfait état, contactez le SAV.
• Installez l'appareil debout et de façon stable sur une surface solide.
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soient posés de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Assurez-vous que les rallonges électriques sont entièrement déroulées.

• Tenez l'appareil loin de toute source de chaleur. - Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air. - Lors de l'installation de l'appareil, en particulier si l'appareil est installé dans une zone mouillée, veillez à le protéger par un disjoncteur à courant de défaut conforme aux prescriptions (disjoncteur FI).

Indications sur la capacité de déshumidification

La capacité de déshumidification dépend :

• des caractéristiques de la pièce • de la température ambiante • de l'humidité d'air relative

Plus la température ambiante et l'humidité relative sont élevées, plus la capacité de déshumidification est importante.

Une humidité relative de l'air d'environ 50 à 60 % est suffisante pour l'emploi dans les pièces d'habitation. Cependant, il ne faut pas que l'humidité de l'air soit supérieure à environ 50 % dans les entrepôts, archives, etc.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

- Avant la mise en marche, assurez-vous que le filtre à air est bien en place.

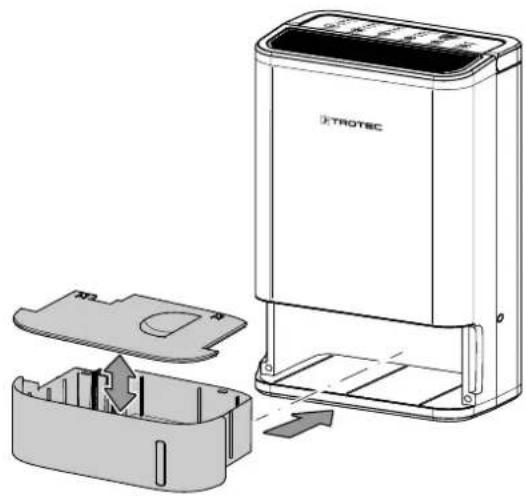

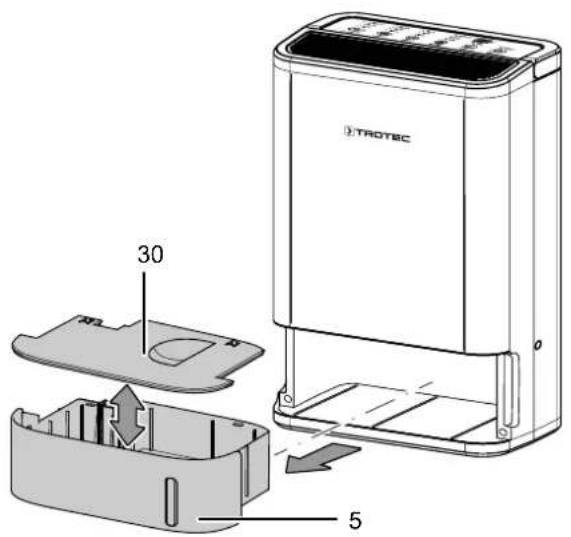

Mise en place du bac de récupération de l'eau de condensation

• Assurez-vous que le flotteur du bac de récupération de l'eau de condensation est correctement installé.
• Assurez-vous que le bac de récupération de l'eau de condensation est vide et correctement installé.

Branchement du cordon secteur

- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Utilisation

- Une fois mis en marche, l'appareil fonctionne de façon entièrement automatique suivant le mode de fonctionnement sélectionné, ou jusqu'à ce que le remplissage du bac de récupération de l'eau de condensation déclenche l'arrêt par l'intermédiaire du flotteur.

- Évitez de laisser les portes et les fenêtres ouvertes.

Éléments de commande

No	Désignation Signification
9	LED Swing S'allume	lorsque la fonction Swing est activée
10	Touche Swing Activation ou désactivation de la fonction Swing
11	LED Anion S'allume	lorsque la fonction ionisation est activée
12	Touche Anion	Activation ou désactivation de la fonction ionisation
13	LED 60 % d'humidité	S'allume lorsque l'humidité relative est réglée sur 60 %
14	LED 50 % d'humidité	S'allume lorsque l'humidité relative est réglée sur 50 %
15	Touche Humidity	Activation ou désactivation du fonctionnement permanent Réglage de l'humidité relative (50 ou 60 % HR)
16	LED 4 h Timer	S'allume lorsque la minuterie est activée : 4 h
17	LED 2 h Timer	S'allume lorsque la minuterie est activée : 2 h
18	Touche Timer	Activation ou désactivation de la fonction minuterie
19	LED med	S'allume lorsque le niveau de ventilation moyen est activé
20	LED Low	S'allume lorsque le niveau de ventilation faible est activé
21	Taste Speed	Réglage de la vitesse de ventilation
22	LED Run	S'allume en vert lorsque l'appareil est en marche
23	LED Full S'allume	lorsque le bac de récupérationde l'eau de condensation est plein oumal positionné
24	Touche On/Off Mise	en marche et arrêt de l'appareil
25	LED Power Allumée	en rouge = mode veille ousécurité anti-basculement déclenchée
26	LED High S'allume	lorsque le niveau de ventilationélevé est activé
27	LED 8 h Timer S'allume	lorsque la minuterie estactivée : 8 h
28	LED Continuous S'allume	lorsque le mode defonctionnement permanent est activé
29	Affichage Humidité relative	Affichage de la valeur d'humidité relativeactuelle

Mise en marche de l'appareil

Après avoir installé l'appareil comme il est décrit au chapitre « Montage et mise en service », vous pouvez le mettre en marche.

Remarque

Attendez 3 minutes avant de remettre l'appareil en marche (par exemple après avoir vidé le bac de récupération de l'eau de condensation).

1. Mettez l'appareil en marche avec la touche On/Off (24).

La LED Run (22) s'allume.

Mode ventilation

L'appareil est doté des trois niveaux de ventilation Low, Med et High.

L'appareil fonctionne à un niveau de ventilation réduit de manière à limiter la consommation d'énergie et les bruits de fonctionnement.

L'appareil fonctionne à un niveau de ventilation normal.

L'appareil fonctionne à un niveau de ventilation élevé.

Sélectionnez le niveau de ventilation de la manière suivante :

1. Appuyez sur la touche Speed (21) jusqu'à ce que la LED correspondant au niveau de ventilation souhaité s'allume.

Réglage de l'humidité relative de consigne

Vous pouvez régler l'humidité relative de consigne sur 50 ou 60 %. Pour cela, procédez de la manière suivante :

1. Appuyez sur la touche Humidity (15) jusqu'à ce que l'humidité relative souhaitée soit réglée. ⇒ L'affichage Humidité relative (29) indique la valeur d'humidité relative actuelle.

Mode permanent

L'appareil déshumidifie l'air en permanence indépendamment de l'humidité relative de l'air ambiant.

Dans ce mode de fonctionnement, l'humidité relative désirée ne peut pas être réglée.

1. Appuyez sur la touche Humidity (15) jusqu'à ce que la LED Continuous (28) s'allume.

Fonction ionisation

Cette fonction permet de purifier l'air ambiant non seulement grâce au filtre à air, mais également par le biais d'anions. Les anions libérés permettent d'éliminer les pollens, la poussière, les virus et les bactéries en suspension dans l'air ambiant.

1. Appuyez sur la touche Anion (12).

→ La LED Anion (11) s'allume.

La fonction ionisation est activée.

1. Appuyez de nouveau sur la touche Anion (12) pour désactiver la fonction ionisation.

La LED Anion (11) s'éteint.

Fonction swing

Lorsque la fonction Swing est activée, les volets de guidage de l'air oscillent automatiquement et assurent ainsi une circulation continue de l'air. L'air sort par le haut de l'appareil.

1. Appuyez sur la touche Swing (10).

→ La LED Swing (9) s'allume.

La fonction Swing est activée.

1. Appuyez de nouveau sur la touche Swing (10) pour désactiver la fonction Swing.

La LED Swing (9) s'éteint.

Réglage de la minuterie

Vous pouvez programmer la minuterie pour arrêter l'appareil au bout d'un nombre d'heures défini (2, 4 ou 8 heures).

Remarque

L'appareil ne doit pas fonctionner sans surveillance dans une pièce dont l'accès est libre lorsque la minuterie est activée.

Arrêt automatique

L'appareil est en marche. 1. Appuyez sur la touche Timer (18) jusqu'à ce que la LED 2 h Timer (17), 4 h Timer (16) ou 8 h Timer (27) s'allume. → L'appareil s'éteint au bout de la durée programmée.

Remarques concernant l'arrêt automatique :

• L'arrêt manuel de l'appareil désactive l'arrêt automatique.
• L'appareil s'éteint automatiquement lorsque le bac de récupération de l'eau de condensation est plein, même si la minuterie est activée. Dès que le bac a été vidé, l'appareil reprend le décompte des heures restantes.

Fonctionnement avec un tuyau branché sur le raccord d'évacuation de l'eau de condensation

En cas d'humidité relative élevée, il est recommandé d’évacuer l'eau de condensation par l'intermédiaire d'un tuyau, sinon il est nécessaire de vider le bac de récupération trop souvent. Le tuyau n'est pas fourni.

Pour ce faire, procédez de la manière suivante :

√ Un tuyau adéquat (diamètre : 14 mm) est prêt.

√ L'appareil est éteint.

1. Retirez le bac de récupération de l'eau de condensation (5) avec son couvercle (30).

1. Retirez le cache en plastique du raccord d'évacuation de l'eau de condensation sur le boîtier.
2. Enfoncez l'une des extrémités du tuyau sur le raccord du tuyau d'eau de condensation (4).

1. Remettez le bac de récupération de l'eau de condensation (5) avec son couvercle (30) en place.
2. Placez l'autre extrémité du tuyau dans une évacuation adéquate (par exemple une canalisation ou un bac collecteur suffisamment grand). Veillez à ne pas plier le tuyau.

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Appuyez sur la touche On/Off (24). - Attendez 4 minutes.

- En raison du temps d'inertie des composants internes, l'appareil ne s'arrête qu'après environ 4 minutes.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Le cas échéant, enlevez le tuyau d'évacuation de l'eau de condensation.
• Si nécessaire, videz le réservoir de récupération des condensats.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur. - Vérifiez le bon état du cordon et de la fiche secteur. • Vérifiez le fusible ou le disjoncteur secteur.

- L'appareil est équipé d'une sécurité anti-basculement. Il s'éteint automatiquement s'il se renverse. Si la LED Power (25) est allumée en rouge, vérifiez que l'appareil est bien installé à la verticale et sur une surface plane.

- Vérifiez le bon positionnement du réservoir de récupération des condensats.

- Contrôlez la température de la pièce et l'humidité ambiante actuelle. Si l'humidité ambiante actuelle est inférieure à la valeur de consigne, l'appareil ne se met pas en marche. Observez la plage de fonctionnement de l'appareil indiquée dans les caractéristiques techniques.

- Lorsque la température ambiante dépasse 36 °C, le chauffage s'arrête automatiquement et aucune condensation d'eau n'a lieu.

- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'appareil fonctionne, mais il n'y a pas de formation d'eau de condensation :

• Vérifiez si le flotteur du bac de récupération de l'eau de condensation est encrassé. Le cas échéant, nettoyez le bac de récupération de l'eau de condensation. Le flotteur doit se déplacer librement.
• Contrôlez la température de la pièce et l'humidité ambiante actuelle. Si l'humidité ambiante actuelle est inférieure à la valeur de consigne, l'appareil ne se met pas en marche. Observez la plage de fonctionnement de l'appareil indiquée dans les caractéristiques techniques.
• Contrôlez l'humidité relative de l'air ambiant : celle-ci doit correspondre à la plage indiquée dans les données techniques.
• Vérifiez la propreté du filtre à air. Le cas échéant, nettoyez ou remplacez le filtre à air.
• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.
• Contrôlez le condenseur depuis l'extérieur pour détecter d'éventuels encrassements (voir chapitre Maintenance). Si le condenseur est encrassé, faites-le nettoyer par une entreprise spécialisée ou par la société TROTEC.

L'appareil est bruyant ou il vibre :

- Vérifiez si l'appareil est stable et bien installé en position verticale.

Le condensat fuit :

• Vérifiez si l'appareil présente des fuites.

L'appareil devient très chaud, il est bruyant ou il perd de la puissance :

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure.
• Contrôlez l'extérieur de l'appareil pour détecter d'éventuels encrassements (voir chapitre Maintenance). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

Maintenance Intervalles de maintenance

Intervalles de maintenance et d'entretien	avant chaque mise en service	au besoin au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle de l'entrée et de la sortie d'air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant	X		X
Nettoyage extérieur X X
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements		X			X
Contrôle du filtre à air pour détecter d'éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant	X		X
Remplacement du filtre à air X
Recherche de détériorations éventuelles X
Contrôle des vis de fixation X X
Test fonctionnel X
Vidange et nettoyage du bac de récupération de l'eau de condensation et/ou du flexible d'évacuation		X

Protocole de maintenance et d'entretien

Type d'appareil :....

Numéro de série :......

Intervalles de maintenance et d'entretien

1 2 3 4 5 6

7 8 9 10

11 12

13 14

15 16

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant

Contrôle du filtre à air pour détecter d'éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant

Nettoyage extérieur

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

Remplacement du filtre à air

Contrôle des vis de fixation

Test fonctionnel

Vidange et nettoyage du bac de récupération de l'eau de condensation et/ou du flexible d'évacuation

Remarques

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. • Laissez entièrement refroidir l'appareil.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Signaux de sécurité et étiquettes sur l'appareil

Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage du boîtier

Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil à travers les ouvertures.
3. Examinez l'intérieur de l'appareil pour détecter d'éventuels encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
5. Remettez le filtre à air en place.

Remarque

Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !

Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

1. Retirez le filtre à air de l'appareil.

1. Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le à l'eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.

1. Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil !
2. Remettez le filtre à air en place dans l'appareil.

Évacuation du réservoir de récupération des condensats

Si le bac de récupération de l'eau de condensation (5) est plein ou mal inséré, la LED Full (23) s'allume. Dans ce cas, l'appareil s'arrête et s'éteint.

1. Retirez le bac de récupération de l'eau de condensation (5) de l'appareil.
2. Enlevez le couvercle (30) du bac de récupération (5).

1. Videz le bac de récupération (5) dans une conduite d'écoulement ou un évier.

1. Rincez le bac de récupération (5) à l'eau claire. Nettoyez le bac de récupération de l'eau de condensation (5) régulièrement avec un détergent doux (pas de produit vaisselle!).
2. Replacez le couvercle (30) sur le bac de récupération de l'eau de condensation (5).
3. Insérez à nouveau le bac de récupération de l'eau de condensation (5) dans l'appareil. Veillez à ne pas endommager le flotteur lors de l'insertion ou du retrait du bac de récupération de l'eau de condensation (5).

Veillez à ce que le flotteur soit correctement positionné. Veillez à placer correctement le bac de récupération de l'eau de condensation (5), sinon l'appareil ne se remet pas en marche.

Activités après la maintenance

Si vous souhaitez continuer à utiliser l'appareil :

• Laissez l'appareil hors service pendant une heure avant de l'allumer à nouveau. Sinon, cela pourrait endommager l'appareil qui ne fonctionnerait plus. Nous déclinons toute responsabilité dans ce cas.
• rebranchez l'appareil en mettant la fiche dans la prise secteur.

Si vous n'utilisez pas l'appareil pendant une longue durée :

- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Annexe technique

Caractéristiques techniques

Paramètre Valeur
Modèle TTR 50 E
Capacité de déshumidification, max.	7,5 l / 24 h
Capacité de déshumidification à 30 °C et 80 % HR	7 l
Débit d'air 126 m3/h
Plage de fonctionnement (température)	-10 °C à 35 °C
Plage de fonctionnement (humidité relative)	35 % à 75 %
Raccordement secteur 220 – 240V ~ 50 / 60 Hz
Puissance absorbée, max. 650 W
Courant nominal absorbé 2,7 A
Indice de protection IPXO
Classe de protection	II / ☐
Protection par fusible sur place	10 A
Capacité du bac de récupération de l'eau de condensation	2,5 l
Niveau d'émissions sonores 38 dB(A)
Dimensions (longueur x largeur x hauteur)	200 x 300 x 455 mm
Distances minimum par rapport aux murs et aux objetsA : vers le hautB : vers l'arrièreC : vers les côtésD : vers l'avant	30 cm30 cm30 cm30 cm
Poids 6 kg

Schéma électrique

Vue d'ensemble des pièces détachées

Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Valable uniquement en france

NOTICE À DÉPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
