DW9340.0E - Hotte Küppersbusch - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Küppersbusch
Modèle	DW9340.0E
Installation	Fixation murale, cheminée télescopique
Hauteur minimale au-dessus du plan de cuisson	650 mm
Diamètre de sortie d'air	120 / 150 mm
Version	Aspirante ou filtrante (recyclage)
Dimensions hors tout (L x P x H)	Largeur ajustable 598-1198 mm x Profondeur 470 mm x Hauteur variable (cheminée télescopique)
Poids (estimé)	15 kg
Alimentation électrique	220-240 V, 50/60 Hz
Nombre de vitesses	4 (dont une temporisée 6 minutes)
Éclairage	Oui, touche L
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon actif	Remplacement tous les 4 mois (non lavable)
Niveau sonore (estimé)	55-60 dB
Classe de protection	Classe I (mise à la terre obligatoire)
Matériau	Acier inoxydable et verre (probable)
Contrôle	Électronique par touches
Sécurité	Interrupteur bipolaire requis, parties chaudes signalées
Entretien	Nettoyage avec chiffon humide et détergent liquide neutre

FOIRE AUX QUESTIONS - DW9340.0E Küppersbusch

Quelle est la hauteur minimale d'installation au-dessus d'une cuisinière à gaz ?

La distance de sécurité minimale entre le plan de cuisson et la hotte est de 650 mm. Si les instructions de la cuisinière à gaz spécifient une distance supérieure, celle-ci doit être respectée.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Ils doivent être nettoyés tous les 2 mois environ, ou plus fréquemment en cas d'utilisation intense. Retirez-les en les poussant vers l'arrière et en tirant vers le bas, puis laissez-les sécher avant de les remettre.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois, ou plus souvent si l'utilisation est intensive. Pour le remplacer, retirez d'abord les filtres à graisse, puis déclippez l'ancien filtre à charbon et montez le nouveau.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut être utilisée en version filtrante avec un filtre à charbon actif. Dans ce cas, l'air est purifié et renvoyé dans la pièce. Assurez-vous que le filtre à charbon est installé et remplacé régulièrement.

Quel diamètre de conduit d'évacuation dois-je utiliser ?

Le diamètre recommandé est de 150 mm. Un réducteur est fourni pour adapter à un conduit de 120 mm. Utilisez un tube rigide ou flexible, et fixez-le avec des colliers de serrage.

Comment régler la vitesse du moteur ?

Utilisez les touches T2, T3 et T4 pour sélectionner les vitesses 1, 2 et 3. La touche T4 maintenue 2 secondes active la vitesse intensive (4e vitesse) pendant 6 minutes, après quoi la hotte revient à la vitesse précédente.

La hotte peut-elle être installée au-dessus d'une cuisinière électrique ?

Oui, mais la distance minimale de 650 mm doit être respectée. Pour les cuisinières électriques, aucune distance supplémentaire n'est généralement requise, mais vérifiez les instructions de votre appareil de cuisson.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Contactez le fabricant ou un service après-vente agréé pour un remplacement afin d'éviter tout risque d'accident.

Comment allumer l'éclairage ?

Appuyez sur la touche L pour allumer ou éteindre l'éclairage. La touche reste allumée fixe lorsque l'éclairage est actif.

Puis-je utiliser la hotte avec une plaque à induction ?

Oui, la hotte est compatible avec tous les types de cuisson, y compris l'induction. Respectez toujours la distance de sécurité de 650 mm entre la hotte et la plaque.

MODE D'EMPLOI DW9340.0E Küppersbusch

Manuel d'Instructions

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.
• Ne pas évacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des appareils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d'air dans la pièce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont

diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que ces personnes ne soient attentivement surveillées et instruites par un responsable de leur sécurité.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

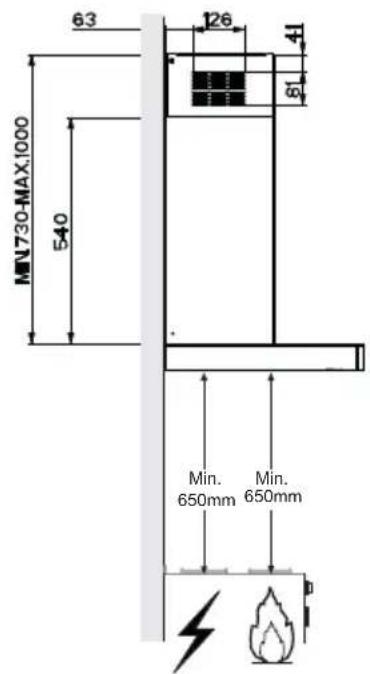

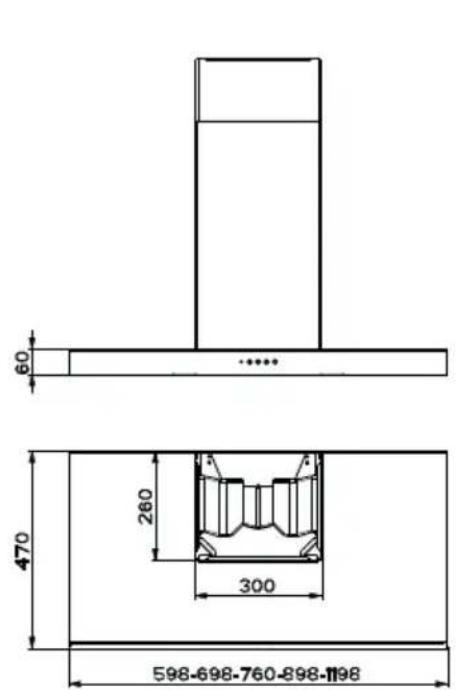

Encombrement

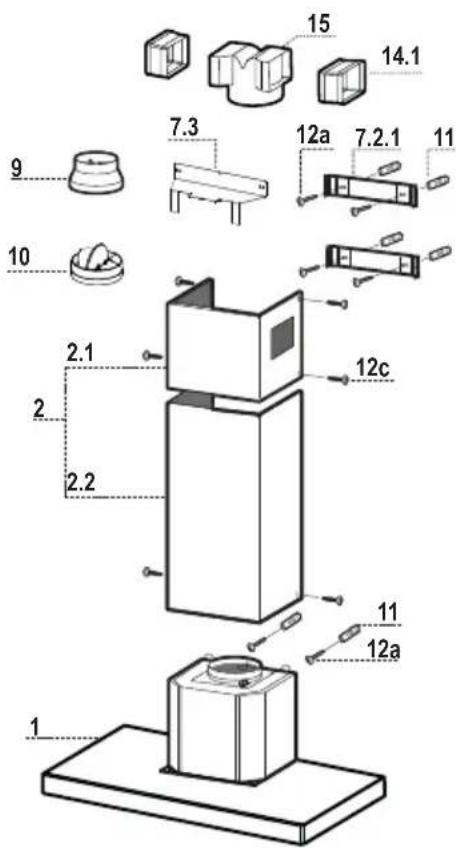

Composants

Réf. qté composants de produit

1 1 Corps Hotte équipé de : Commandes, Lumière, Groupe Ventilateur, Filtres

2 1 Cheminée Télescopique formée de : 2.1 1 Cheminée Supérieure 2.2 1 Cheminée Inférieure 9 1 Flasque de Réduction ∅ 150-120 mm 10 1 Buse avec clapet 14.1 2 Rallonge Raccord Sortie Air 15 1 Raccord Sortie Air

Réf. qté composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure 7.3 1 Bride Support Raccord 11 6 Chevilles 12a 6 Vis 4,2 x 44,4 12c 6 Vis 2,9 x 9,5

Qté documentation

1 Manuel d'instructions

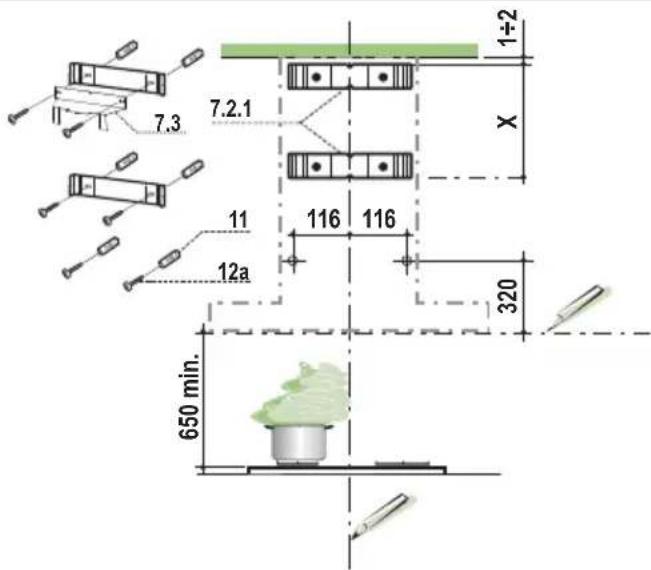

Perçage paroi et fixation brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie)
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués. • Insérer les chevilles 11 dans les trous. • Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4.2 x 44.4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

Montage corps hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l'installateur.

Raccord tube ø 150

• Insérer la bride avec soupape ø 150 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.

Raccord tube ø 120

• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la bride ø150 10 précédemment installée.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Dans les deux cas, retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE Air version filtrante

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de ø 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu'en butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

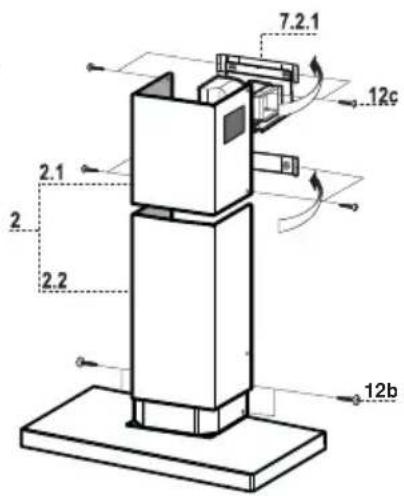

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; refermer jusqu'en butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c fournies.

Tableau des commandes

T1T2T3T4L
○	1	2	3/i

TOUCHE FONCTIONS

T1	Moteur	Coupe le moteur.
T2	Vitesse	Démarre le moteur à la première vitesse. Touche allumée fixe.
T3	Vitesse	Démarre le moteur à la deuxième vitesse. Touche allumée fixe.
T4	Vitesse	Appuyée brièvement, elle démarre le moteur à la troisième vitesse. Touche allumée fixe.
	Appuyée pendant 2 secondes. Touche clignotante.
	Elle démarre la quatrième vitesse avec une temporisation de 6 minutes,après lesquelles le moteur retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson
L	Lumière	Branche et débranche l’éclairage. Touche allumée fixe.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
