iKeyboard 3Nano - Clavier icon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier MIDI USB
Marque	icon
Modèle	iKeyboard 3Nano
Nombre de touches	25 touches sensibles à la vélocité
Dimensions (L x l x H)	476 x 189 x 72 mm
Poids	2,17 kg
Alimentation	7V DC / 1A (adaptateur secteur optionnel) ou USB
Consommation électrique	100 mA ou moins
Connectivité	USB 2.0 haut débit, sortie MIDI, entrée pédale d'expression (1/4"), entrée pédale de sustain (1/4")
Fonctions principales	Double encodeur rotatif avec affichage LED 11 segments, molette de modulation et pitch bend, touches d'octave et de transposition, sélection de courbe de vélocité
Courbes de vélocité	7 courbes prédéfinies
Logiciel de configuration	iMap™ (Windows et Mac)
Compatibilité OS	Windows XP/Vista/7/8/10 (32/64 bits), Mac OS X (Intel-Mac)
Matériau du boîtier	Bois métallique solide
Verrou de sécurité	Emplacement Kensington
Polarité de la pédale de sustain	Réglable via iMap (V1.03+)
Mise à jour du firmware	Via USB et logiciel iMap
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas utiliser de solvants
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; confier toute réparation à du personnel qualifié
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, utiliser uniquement l'adaptateur recommandé

FOIRE AUX QUESTIONS - iKeyboard 3Nano icon

Comment installer le pilote Windows pour l'iKeyboard 3Nano ?

Téléchargez le pilote depuis votre page personnelle sur iconproaudio.com. Lancez le fichier téléchargé et suivez l'assistant d'installation. Après installation, branchez le clavier via USB.

Comment assigner des fonctions MIDI aux touches ?

Utilisez le logiciel iMap fourni. Connectez le clavier, ouvrez iMap, sélectionnez l'élément (touche, encodeur, etc.) puis choisissez le canal MIDI et la valeur CC dans les menus déroulants. Envoyez la configuration en cliquant sur 'Send Data'.

Comment restaurer les paramètres d'usine ?

Ouvrez iMap et chargez le fichier 'Factory Default' (généralement inclus). Cliquez sur 'Send Data' pour transférer les réglages par défaut au clavier.

Comment inverser la polarité de la pédale de sustain ?

Dans iMap, cliquez sur le logo de la pédale de sustain et sélectionnez 'Inverser' dans le menu déroulant. Envoyez les données au clavier.

Comment sélectionner une courbe de vélocité ?

Dans iMap, utilisez le menu déroulant 'Vel. curve' pour choisir parmi 7 courbes prédéfinies. Envoyez la configuration au clavier.

Le clavier n'est pas reconnu par mon ordinateur, que faire ?

Vérifiez que le câble USB est bien connecté. Essayez un autre port USB. Sur Windows, assurez-vous que le pilote est installé. Redémarrez l'ordinateur. Si le problème persiste, consultez le centre d'aide en ligne d'ICON.

Comment mettre à jour le firmware de l'iKeyboard 3Nano ?

Téléchargez le dernier firmware depuis votre page produit sur iconproaudio.com. Ouvrez iMap, cliquez sur 'Firmware Update', sélectionnez le fichier et suivez les instructions. Le clavier doit être connecté via USB.

Puis-je utiliser l'iKeyboard 3Nano sans adaptateur secteur ?

Oui, le clavier est alimenté par USB. L'adaptateur secteur 7V DC est optionnel, utile si vous avez besoin de plus de puissance pour d'autres périphériques connectés.

Que faire si une touche ne fonctionne plus ?

Vérifiez d'abord qu'il ne s'agit pas d'un problème logiciel (affectation MIDI). Testez le clavier dans un autre logiciel. Si le problème persiste, contactez le support technique d'ICON. Ne tentez pas de réparer vous-même.

Comment enregistrer mon produit ICON Pro Audio ?

Rendez-vous sur iconproaudio.com/registration ou scannez le code QR dans la notice. Saisissez le numéro de série et vos informations. Enregistrez pour accéder aux pilotes, firmwares et manuels.

Quels sont les accessoires inclus avec l'iKeyboard 3Nano ?

Le clavier est livré avec un guide de démarrage rapide et un câble USB 2.0. Les pédales (sustain, expression) et l'adaptateur secteur sont vendus séparément.

MODE D'EMPLOI iKeyboard 3Nano icon

Clavier MIDI USB à 25/37/49/61/88 touches de sensibilité égale à celle d'un piano

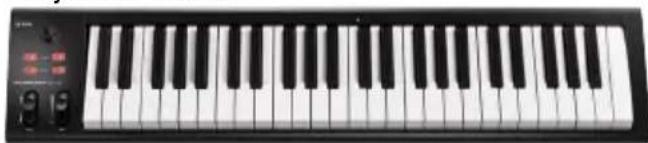

iKeyboard 3Nano

iKeyboard 4Nano

iKeyboard 5Nano

iKeyboard 6Nano

iKeyboard 8Nano

ATTENTION: Pour éviter tout risque d'électrocution ou d'incidence, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplacable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez your electricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (d dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contenu

Présentations. 4 Contenu de l'emballage 4 Enregistrement de votre produit ICON Pro Audio sur votre compte personnel 5 Caractéristiques 6 Disposition du panneau supérieur 7 Disposition du panneau arrière. 8 Commencer 9 Raccorder avec ikeyboard Nano. 9 Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com............10 Installation d'iMapTM sur Windows. 11 Attribuer des fonctions MIDI grâce à l'iMapTM 13 Panneau du logiciel ikeyboard Nano iMapTM 13 Mise à jour du firmware 16 Restaurer les paramètres par défaut. 19 Reverse sustain pedal connector polarity. 19 Courbes de vitesse 20 Specifications 21 Entretien et réparations 22

Présentations

Nous vous remercions pour l'achat du contrôleur par connexion USB MIDI, iKeyboard 3Nano / 4 Nano / 5Nano / 6Nano / 8Nano, d'ICON. Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du iKeyboard 3Nano / 4 Nano /5Nano / 6Nano / 8Nano mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.ionproaudio.com/registration:

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droit au service et au soutien après-vente de notre centre d'aide en visitant notre site Web à l'adresse www.ionproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les propiciels, les téléchargements de modes d'emploi, etc. pour votre appareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre iKeyboard 3Nano / 4 Nano / 5Nano / 6Nano / 8Nano fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace CI-DESSOUS à titre de référence future.

Contenu de l'emballage

• iKeyboard 3Nano / 4 Nano / 5Nano / 6Nano / 8Nano - Clavier MIDI USB à 25/37/49/61/88 touches de sensibilité égale à celle d'un piano x 1 1 x guide de démarrage rapide
• 1 x câble USB 2.0

1. Vérifiez le numéro de série de votre appareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

Saisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit »

Un message apparaitra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyagez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documents utiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les propriétés, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil.

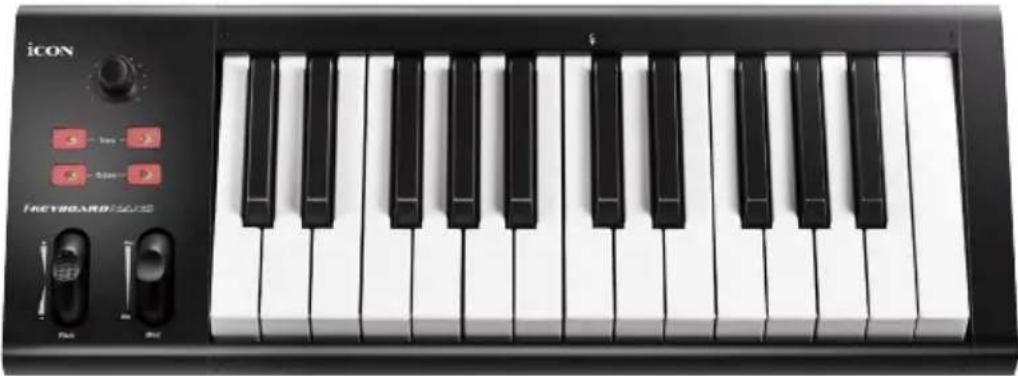

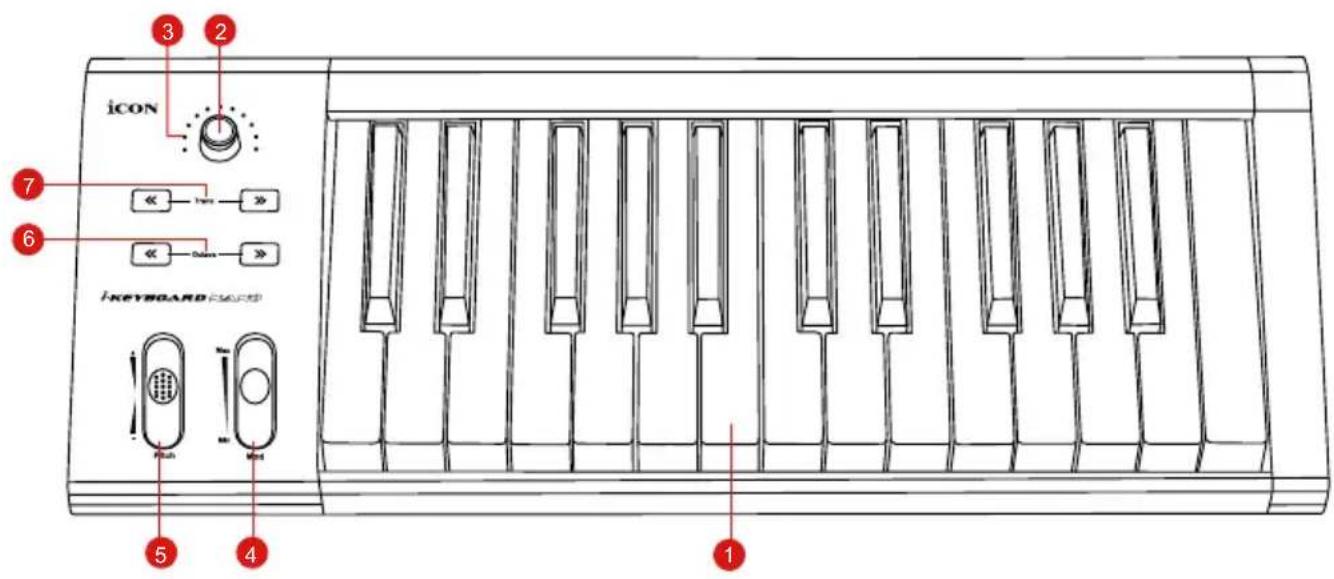

Caractéristiques

• Touche encodeur double fonction (Entrer et rotation)
• Affichage à LED de 11 segments entourant les encodeurs pour indiquer la position de rotation (Volume et pan).
• Clavier de style piano sensible à la vitesse de frappe
• Molette de modulation et de hauteur
• Touches pour monter et descendre d'octave
• Touches de transposition +/-
• Sélection de la courbe de vitesse

Sortie Midi

• Connecteurs TRS pour une pédale d'expression et une pédale de soutien
• Polarité réversible du connecteur de pédale de soutien
• Compatible avec Mac OS (Intel-Mac), Windows XP, Vista (32-bit/64-bit), Windows 7 (32-bit/64-bit), Windows 8 (32-bit/64-bit) et Windows 10 (32-bit/64-bit)

Connectivité USB 2.0 haut débit

• Mise à jour du micrologiciel immédiate via une connexion USB et le logiciel iMAP.

Boîtier métallique solide avec verrou de sécurité Kensington

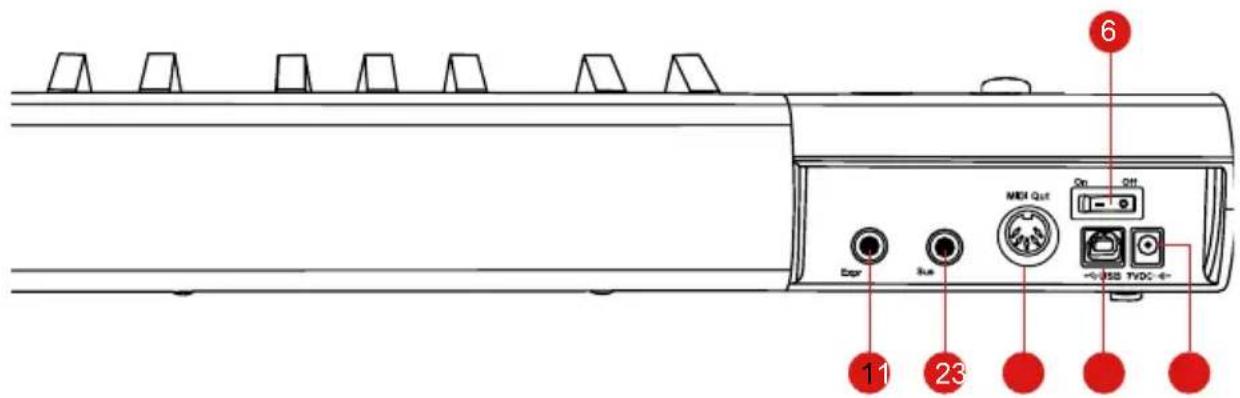

1. Entrée pour une pédale d'expression

Un connecteur 1 / 4 "vous permet d'utiliser une pédale d'expression standard.

2. Entrée pour une pédale de soutien

Un connecteur 1/4 " vous permet d'utiliser momentanément une pédale, telle une pédale de soutien pour piano. (ICON SPD-01)

3. Port de sortie midi

La sortie MIDI Out vous permet de connecter un synthétiseur ou un générateur de sons.

4. Port USB

Il fonctionne comme un port MIDI vers l'ordinateur portable (ou ordinateur de bureau) et voir logiciel compatible.

5. Adaptateur secteur 7vdc/1a

Branchez ici l'adaptateur (optionnel) secteur fourni.

6. Interrupteur marche/arrêt

Interrupteur Marche/arrêt de votre ikeyboard Nano.

Raccorder votre ikeyboard nano

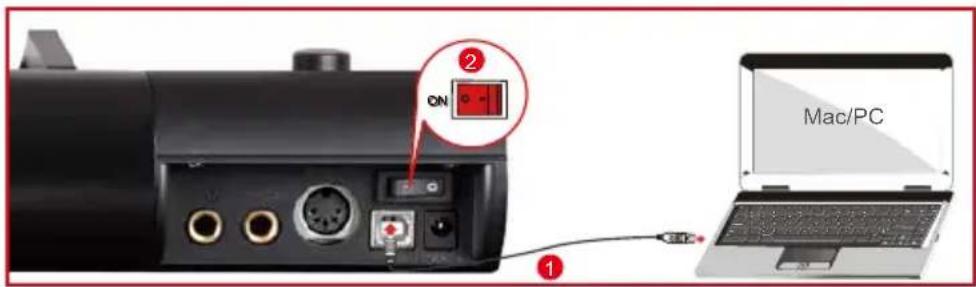

1. Raccorder l'keyboard Nano à votre 1er PC/Mac au moyen du port USB.

Choisir un port USB sur votre Mac/PC et insérer l'extrémité large (plate) du câble USB. Raccorder l'extrémité de la petite prise du câble à l'ikeyboard Nano. Notre Mac/PC devrait automatiquement détecter le nouveau matériel et vous dire qu'il est prêt à être utilisé.

1. Configuration de votre DAW

Activez le contrôle ikeyboard Nano d'ICON sur votre logiciel DAW ou MIDI par l'option « MIDI Setup » (Configuration MIDI) ou « MIDI Devices » (Périphériques MIDI).

Téléchargez le pilote windows à partir de votre page personnelle d'utilisateur à l'adresse www. iconproaudio. com

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

CONTROL SURFACES

KEYBOARD

INTERFACES

HEADPHONES

MICROPHONES

STUDIO MONITORS

PROCESSORS

iKeyboard 3Nano

1. Installation du logiciel imap™ pour mac se x

Veuillez vous conformer aux procédures étape par étape, ci-dessous, pour installer le logiciel iMap™ sur Mac OS X.

Figure 1

Astuces: En faisant « glisser et déplacer » l'icône “ikeyboard Nano iMap” dans le répertoire “Applications”, il est possible de créer un raccourci “iMap” sur le bureau du Mac.

Installation d'imap™ sur windows

Veuillez vous conformer aux procédures étape par étape pour installer votre logiciel iMap™.

Allumer le PC ② Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.ironproaudio.com

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

L'assistant d'installation apparaît

L'assistant d'installation apparait, cliquer sur « Next »

Figure 3

Choisissez l'emplacement d'installation

Choisir votre emplacement d'installation d'iMapTM préféré ou utiliser l'emplacement par défaut et cliquer sur « Next »

Figure 4

Choisir un raccourci

Choisir le dossier de menu de démarrage dans lequel vous voudriez créer le raccourci pour l'iMap™. Cliquez ensuite sur « next »

Figure 5

6 Créer un raccourci sur votre bureau

Veuillez découvrir la boîte si vous ne pouvez pas mettre d'icône de raccourci de l'iMap™ sur votre bureau sinon, cliquer sur « Next »

Figure 6

7 Imaptm commence à s'installer

iMap a commencé à s'installer, patientez jusqu'à la fin de l'installation. Cliquez ensuite sur «Finish »

Figure 7

Installation terminée

Cliquez «Finish» pour terminer l'installation du logiciel iMapTM.

Figure 8

Attribuer des fonctions MIDI grâce à l imap™

Vous pouvez utiliser l'iMap pour assigner facilement les fonctions MIDI de votre ikeyboard Nano.

Remarque: Si vous like keyboard Nano n'est pas raccordé à votre PC/Mac, un message "There are no MIDI input devices" (aucun périphérique MIDI raccordé en entrée) apparaitra. Veuillez raccorder l'keyboard Nano à votre PC/Mac à l'aide du cable USB fourni.

Figure 9

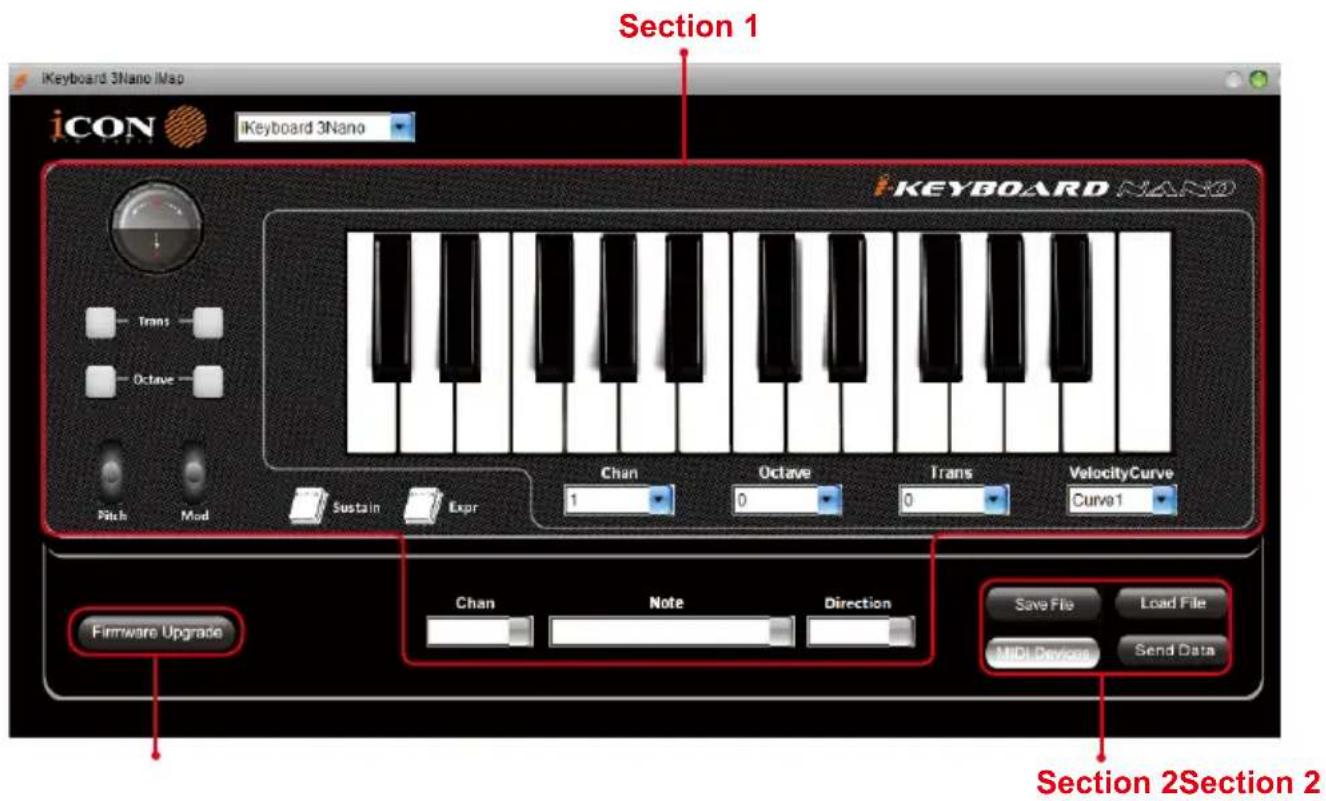

Panneau du logiciel ikeyboard nano imap™

iMap d'keyboard Nano est divisé en deux sections principales décrites ci-dessous:

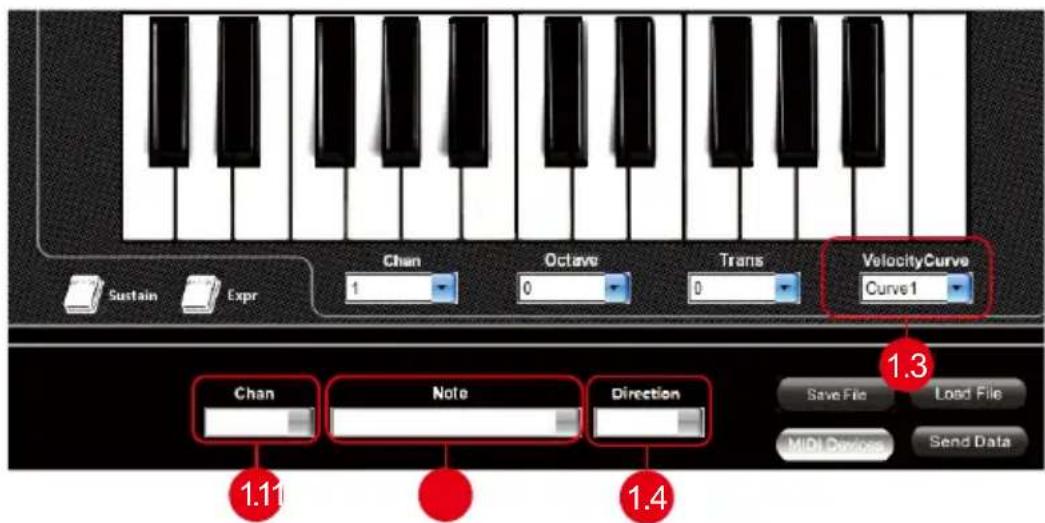

1.0 Attribution des éléments du clavier

Ces éléments comprennent les touches, courbe de vitesse, pavé tactile de modulation/ pitch bend, pédales Sourdine & Expression, touches Transposition d'octave. Ces éléments sont attribués par les trois fenêtres déroulantes d'en haut. Pour attribuer une commande, la sélectionner en cliquant dessus et attribuez un message midi différent par les deux menus déroulants (Canal MIDI & CC).

1.1 Canal MIDI

Attribuer les canaux MIDI de 0 à 16

1.2 Valeur CC

Attribuer les valeurs CC MIDI de 0 à 127.

1.3 Vel. curve

Sélectionne la courbe de vitesse disponible pour le châssis du clavier. Reporte-toi à P.19 pour les différents figurages de courbe de vitesse.

2.1 Bouton "save file

Clique sur ce bouton pour enregistrer vos configurations actuelles ikeyboard Nano. Le fichier est un fichier «.ikeyboard Nano »

2.2 Bouton "load file

Cliquez sur ce bouton pour charger un fichier de configuration «. ikeyboard Nano » précédemment enregistré pour votre ikeyboard Nano.

2.3 Bouton "send data

Clique sur ce bouton pour charger les configurations du logiciel iMap™ sur votre ikeyboard Nano au moyen d’une connexion USB.

(Remarque: Voiture ikeyboard Nano doit être raccordée à votre PC/Mac sinon, le chargement ne se fera pas.)

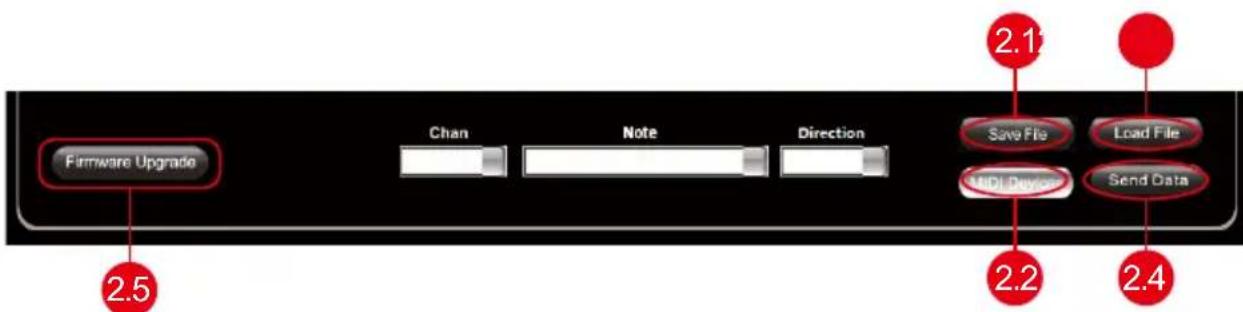

2.4 Bouton "MIDI devices

Clique sur ce bouton, une fenêtre de sélection de périphériques MIDI apparaîtra comme indiqué sur la Figure 10. Choisir "ICON ikeyboard Nano" pour les périphériques MIDI Out.

Figure 10

2.5 Bouton "mise à niveau du micrologiciel

Cliquez sur ce bouton pour accéder à la fenêtre de mise à niveau du micrologiciel d'iKyeboard. Reportez-vous à la p.15 pour la procédure de mise à niveau du micrologiciel.

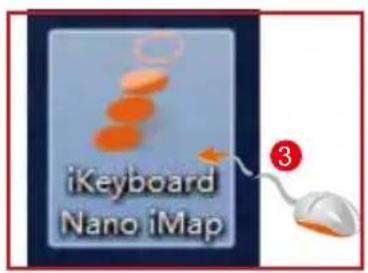

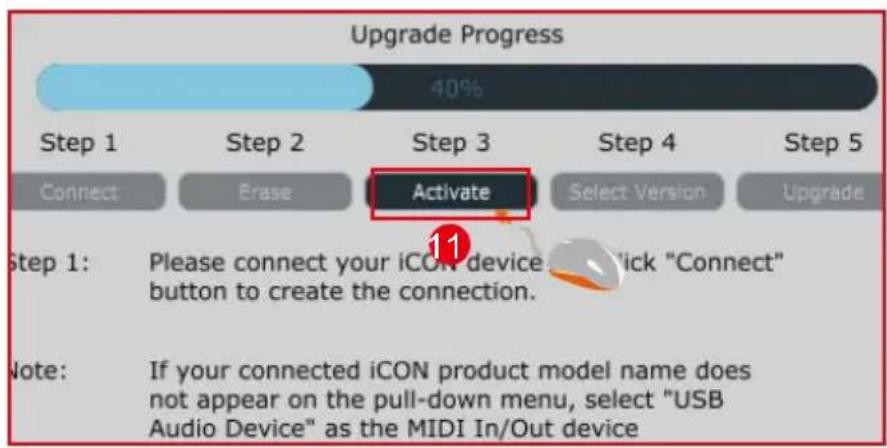

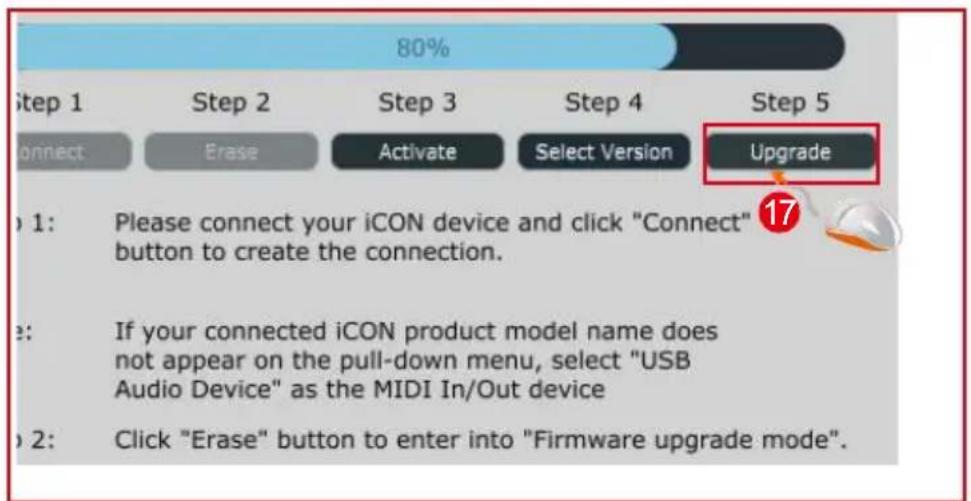

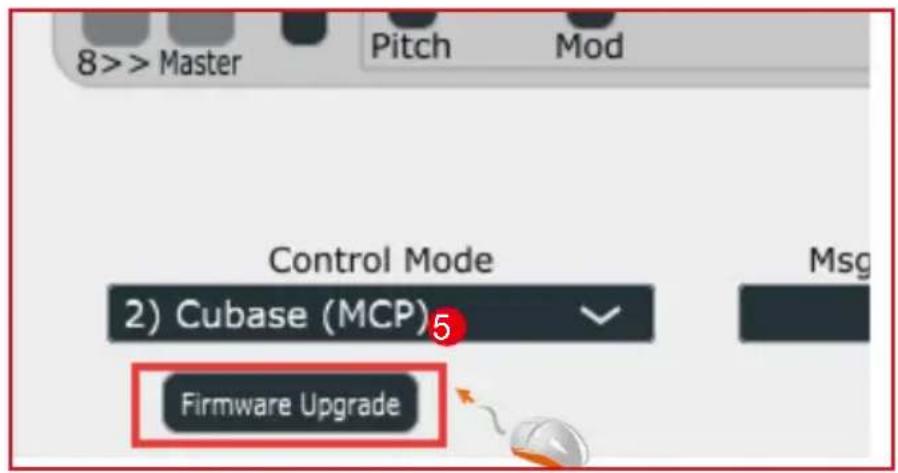

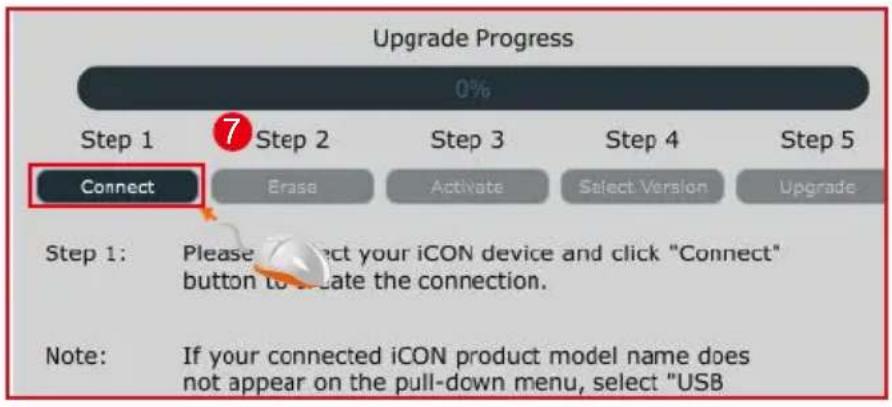

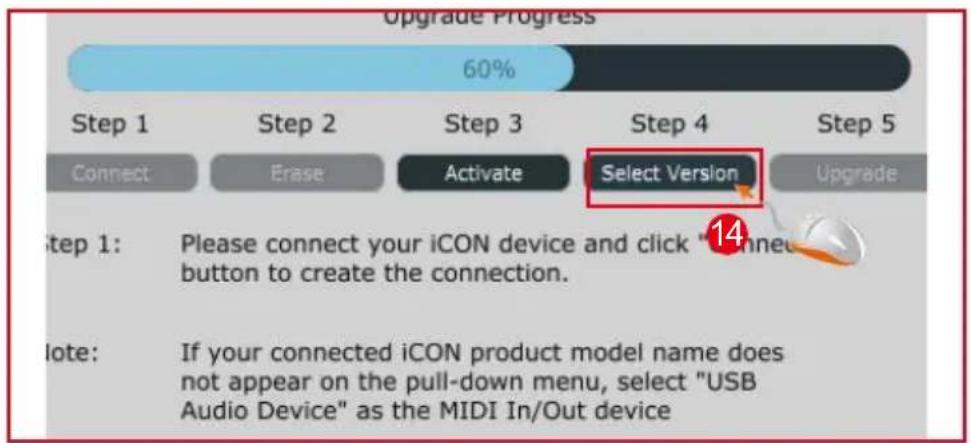

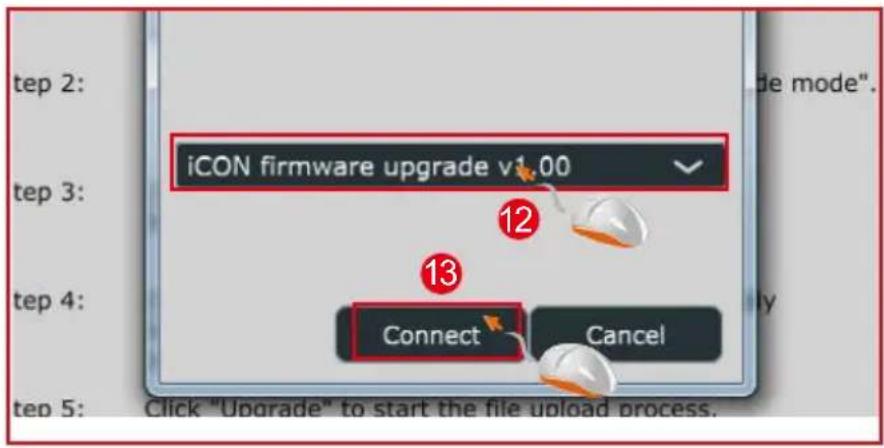

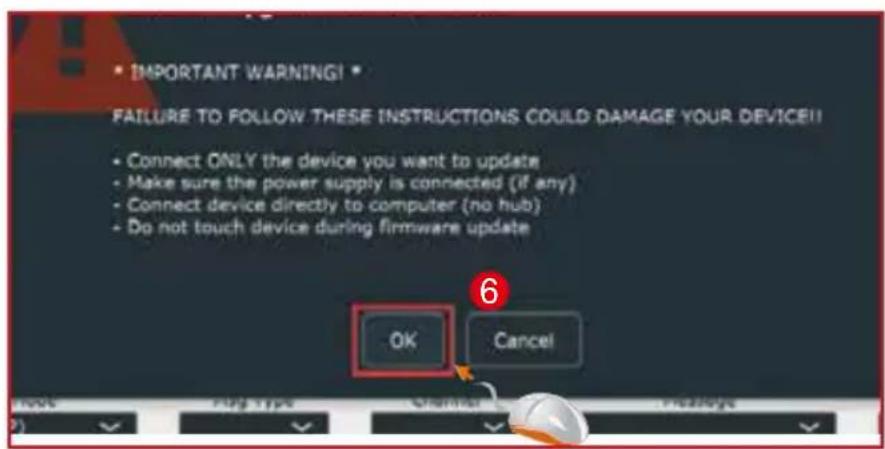

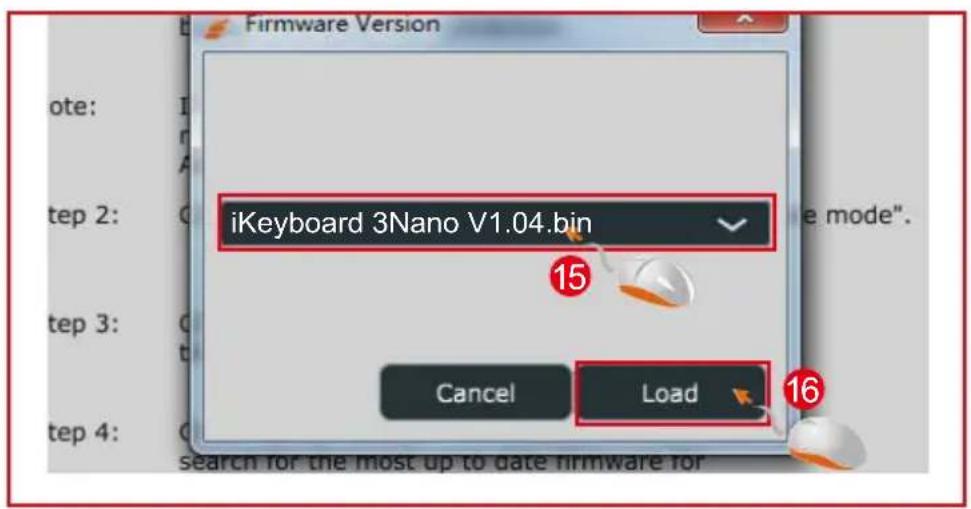

Mise à jour du firmware

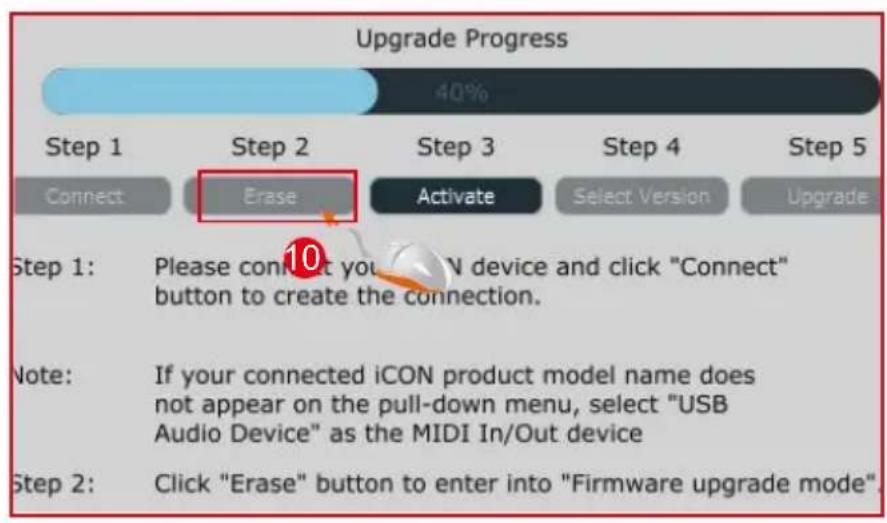

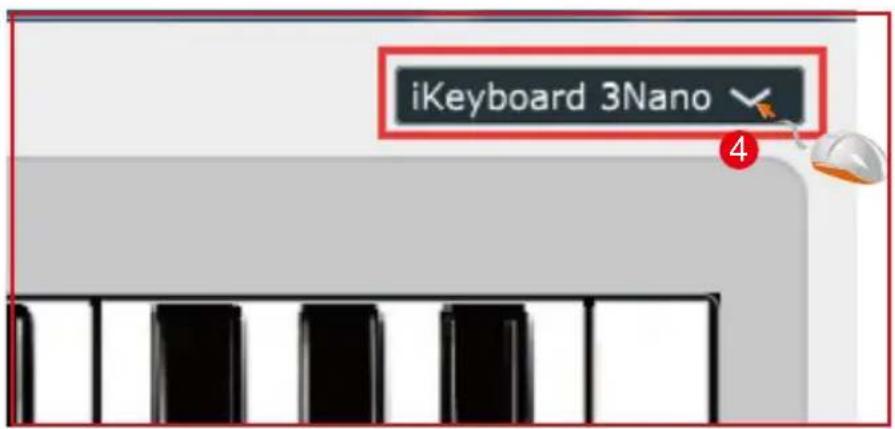

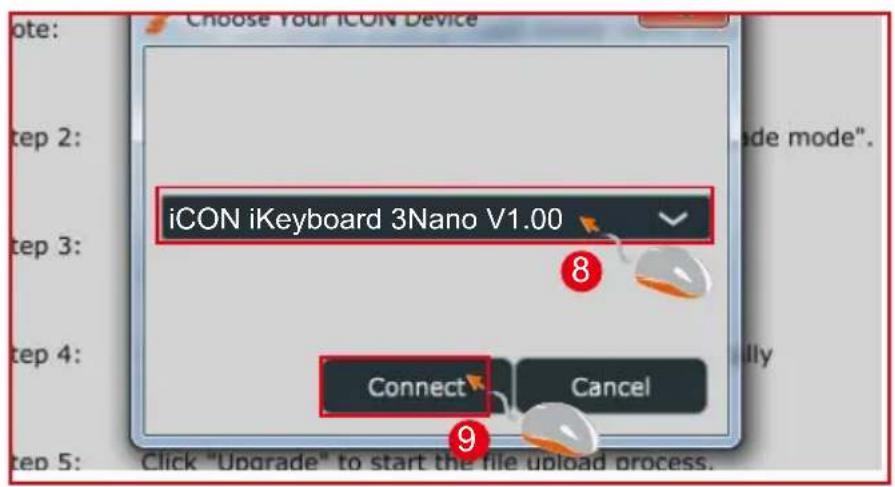

Procédure de téléchargement du microprogramme d'keyboard Nano

Restaurer les paramètres par défaut

Pour restaurer les paramètres par défaut de votre ikeyboard Nano, il suffit d'importer le fichier "Factory Default" dans votre ikeyboard Nano à l'aide du logiciel iMap.

Il existe deux principaux types de pédales de soutien sur le marché ; ces pédales ont une polarité inverse et auront donc exactement la réaction inverse. Vous pouvez régler la polarité du connecteur de pédale de soutien de votre ikeyboard Nano grâce à l'iMap fourni (V1.03 ou supérieure). Veuillez suivre les directives ci-dessous pour régler la polarité.

1. Relancez iMap et cliquez sur le bouton « Péripériques MIDI » pour sélectionner ikeyboard Nano ou Péripérique audio USB dans le menu contextuel. 2. Cliquez sur le logo de « Pédale de soutien » et sur « Inverser » dans le menu déroulant de gauche. 3. Cliquez sur le bouton « Envoyer les données » pour téléverser les réglages de votre ikeyboard Nano.

4. Fermez le logiciel iMap.

Courbes de vitesse

Curve 1

Curve 2

Curve 3

Curve 4

Curve 5

Curve 6

Curve 7

Connecteur:

Alimentation 7V/1A DC
Consommation électrique 100mA or less

Poids:

iKeyboard 3Nano 2.17kg 4	78(lb)
iKeyboard 4Nano 3.03kg 6	68(lb)
iKeyboard 5Nano 3.87kg 8	53(lb)
iKeyboard 6Nano 4.7kg 10	36(lb)
iKeyboard 8Nano 6.56kg 14	4.46(lb)

Dimensions:

iKeyboard 3Nano 476(L)x1	89(W)x72(H)mm
	18.7"(L)x7.44"(W)x2.83"(H)
iKeyboard 4Nano 641(L)x1	89(W)x72(H)mm
	25.4"(L)x7.44"(W)x2.83"(H)
iKeyboard 5Nano 806(L)x1	89(W)x72(H)mm
	31.7"(L)x7.44"(W)x2.83"(H)
iKeyboard 6Nano 971(L)x1	89(W)x72(H)mm
	38.2"(L)x7.44"(W)x2.83"(H)
iKeyboard 8Nano 1349(L)x	189(W)x72(H)mm
	53.11"(L)x7.44"(W)x2.83"(H)

Entretien et réparations

Si vous nevez faire réparer votre "ikeyboard Nano", suivez ces instructions.

Consultez notre centre d'aide en ligne sur http://support.ionproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation: Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original, y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable des dégâts occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes en Europe

Envoyer le produit à :

Sound Service

GmbH-European

Headquarter Moriz-Seeler-Straße

3D-12489 Berlin

Téléphone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous êtes à North America

Envoyez le produit à :

North America
