Type de produit	Sèche-linge
Marque	Frigidaire
Modèle	CFPWD15R
Type de minuterie	Mécanique
Capacité de séchage	7,0 pi³ (estimation)
Dimensions (L x P x H)	68,6 cm x 69,9 cm x 91,4 cm (estimation)
Poids	54,4 kg (estimation)
Alimentation électrique	240 V, 60 Hz, 30 A
Alimentation gaz	Optionnelle (gaz naturel ou propane)
Type d'évacuation	Ventilée
Fonctions principales	Cycles de séchage programmables, plusieurs niveaux de température, arrêt différé
Sécurité	Bouton pause, protection contre la surchauffe
Entretien et nettoyage	Nettoyer le filtre à charpie après chaque cycle, vérifier le conduit d'évacuation régulièrement
Pièces détachées et réparabilité	Supports de montage, pieds de nivellement, vis incluses pour l'installation sur socle ; pièces mécaniques garanties 1 an
Informations générales	Compatible avec socle de surélévation ; nécessite une installation ventilée ; utiliser avec une laveuse compatible pour empilage

FOIRE AUX QUESTIONS - CFPWD15R FRIGIDAIRE

Comment installer le socle sous le sèche-linge ?

Suivez les instructions de la notice : retirez les pieds de la sécheuse, fixez les supports avant et arrière au socle, puis soulevez la sécheuse avec l'aide d'une autre personne pour la positionner sur le socle. Assurez-vous que les languettes arrière s'engagent dans les fentes prévues.

Quel type d'alimentation électrique nécessite ce sèche-linge ?

Le sèche-linge fonctionne sur une alimentation de 240 V, 60 Hz, 30 A. Il peut être branché ou câblé selon les normes locales. Consultez la notice pour les détails.

Puis-je empiler ce sèche-linge sur une laveuse ?

Oui, ce modèle est conçu pour être empilé sur une laveuse compatible à l'aide du socle fourni. Ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle. Suivez les instructions de montage pour éviter les risques de basculement.

Comment mettre à niveau le sèche-linge sur le socle ?

Ajustez chaque pied du socle pour mettre l'ensemble à niveau (avant-arrière et côté à côté). Verrouillez les pieds en serrant les contre-écrous. Vérifiez la stabilité en balançant l'appareil d'un coin à l'autre.

Que faire si le sèche-linge balance trop ?

Un balancement latéral est normal en raison du centre de gravité plus élevé. Pour réduire les vibrations, assurez-vous que l'appareil est correctement installé : mise à niveau sur ses quatre pieds, et vérifiez que les supports de montage sont bien fixés.

Quelle est la garantie du socle ?

Le socle bénéficie d'une garantie complète d'un an sur les pièces mécaniques, à compter de la date d'achat, à condition d'être utilisé avec une laveuse ou sécheuse compatible et selon les instructions. Conservez votre reçu.

Comment nettoyer le filtre à charpie ?

Le filtre à charpie doit être nettoyé après chaque cycle. Retirez-le, enlevez la charpie à la main ou avec une brosse douce, et replacez-le. Un filtre obstrué réduit l'efficacité du séchage et peut présenter un risque d'incendie.

Puis-je utiliser ce sèche-linge avec un conduit d'évacuation en plastique ?

Non, il est recommandé d'utiliser un conduit métallique rigide pour l'évacuation. Le plastique peut se déformer ou présenter un risque d'incendie. Suivez les instructions d'installation pour un conduit adapté.

Comment retirer les pieds du sèche-linge pour le montage sur socle ?

Retirez les 4 pieds ajustables de la base de la sécheuse en les dévissant. Rangez-les pour un usage ultérieur. Pour les pieds en métal, dévissez-les et retirez les contre-écrous avant de les réinstaller pour le montage sur le socle.

Où trouver les pièces de rechange ?

Les pièces de rechange pour le socle (supports, vis, etc.) sont disponibles chez le fournisseur où vous avez acheté le socle. Pour le sèche-linge lui-même, contactez le service après-vente Frigidaire ou un revendeur agréé.

MODE D'EMPLOI CFPWD15R FRIGIDAIRE

Utilisez ces instructions pour fixer un socle sous une laveuse et une sécheuse à la droite munies d'une minuterie mécanique.

D 1 support avant gauche. E 1 support avant droit. F 2 supports arrêts.

La console de la laveuse et la sécheuse est munie d'une minuterie mécanique.

Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voire la mort.

• Une installation inappropriée du système de ventilation de la sécheuse peut causer des blessures ou des dommages matériels. Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse.
• Ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle.

Pour la suite de la version française, reportez-vous à la page 5.

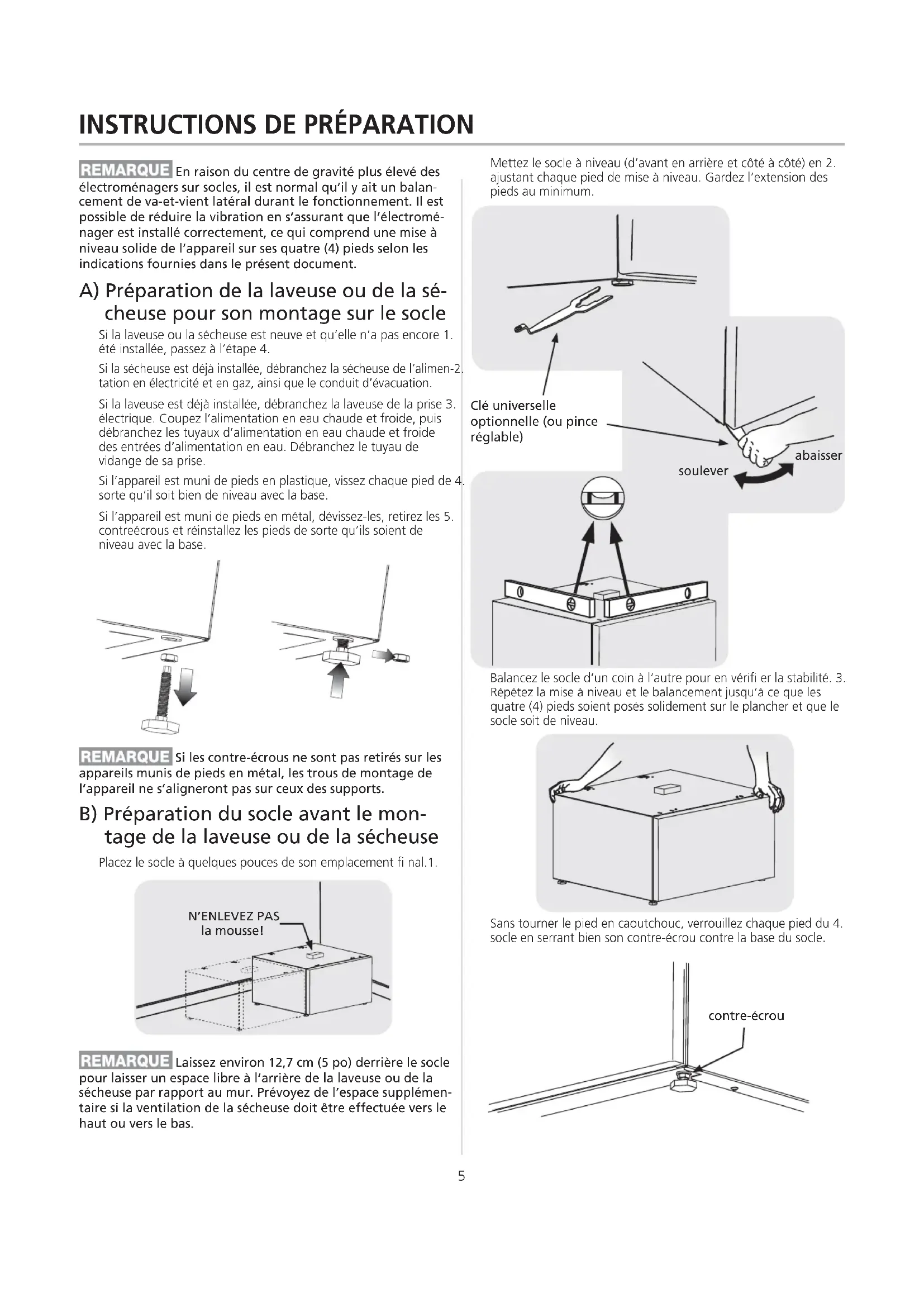

REMARQUE En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu’il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en s’assurant que l’électroménager est installé correctement, ce qui comprend une mise à niveau solide de l’appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

Préparation de la laveuse ou de la secheuse pour son montage sur le socle

Si la laveuse ou la secheuse est neuve et qu'elle n'a pas encore été installée, passez à l'étape 4.

Si la sécheuse est déjà installée, débranchez la sécheuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation.

Si la laveuse est déjà installée, débranchez la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

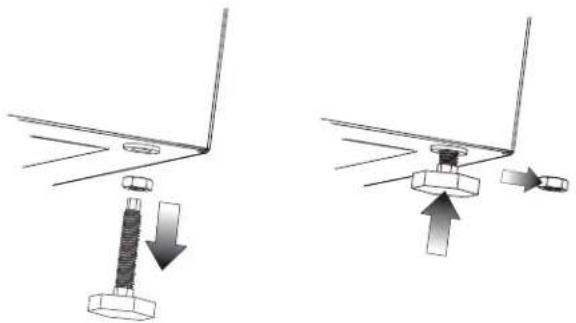

REMARQUE Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

Préparation du socle avant le montage de la laveuse ou de la séchuse

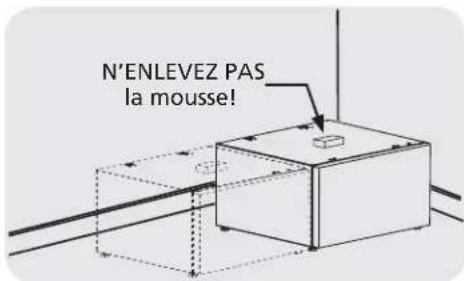

Placez le socle à quelques pouces de son emplacement final.

REMARQUE Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la sécheuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la sécheuse doit être effectuée vers le haut ou vers le bas.

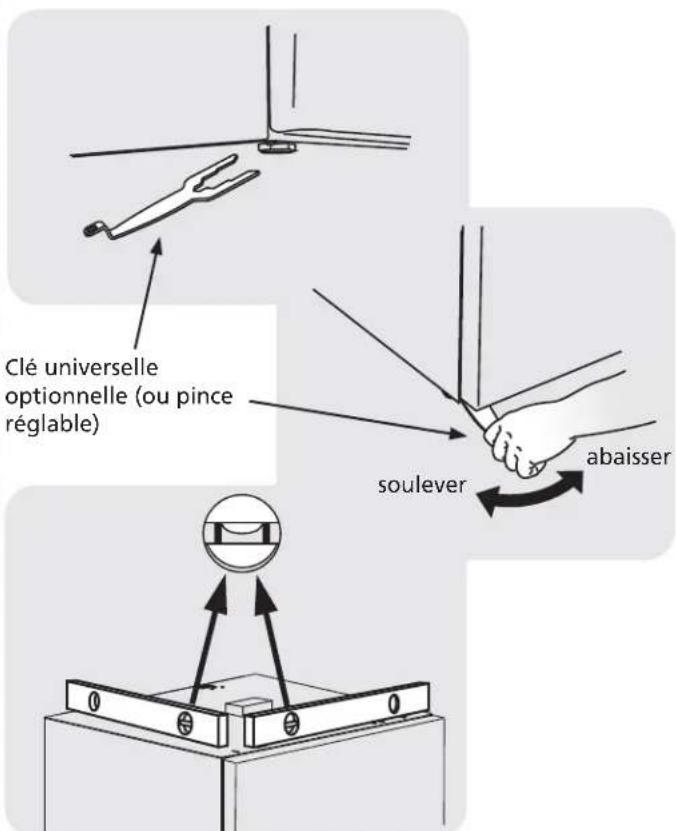

Mettez le socle à niveau (de avant en arrière et côte à côte) en 2. ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

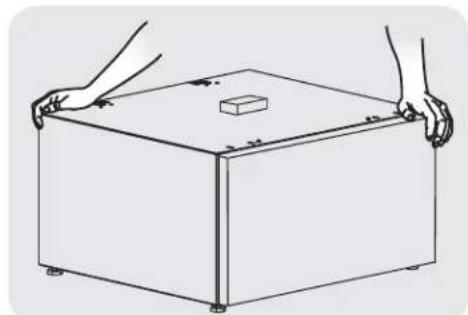

Balancelz le socle d'un coin à l'autre pour en vérifier la stabilité. 3. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

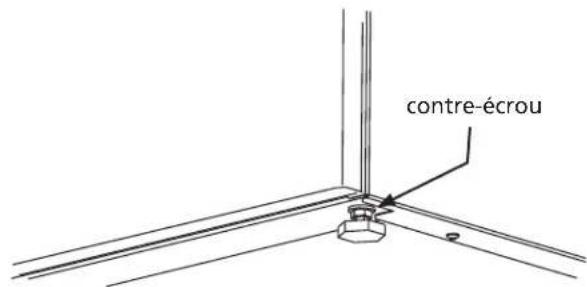

Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

C1) fixation de la quincaillerie de montage de la laveuse

Utilisez les instructions suivantes pour monter ce modèle de 1. laveuse sur le socle:

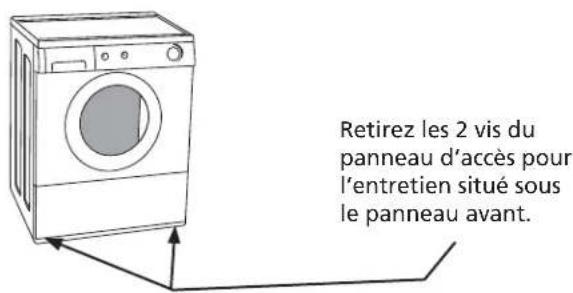

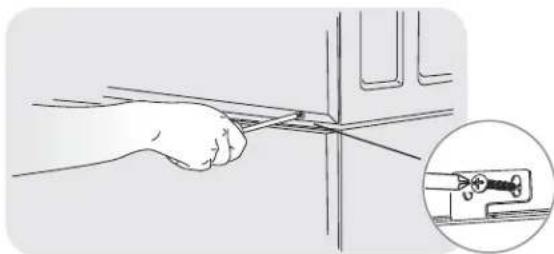

Retirez le panneau d'accès d'entretien inférieur.2.

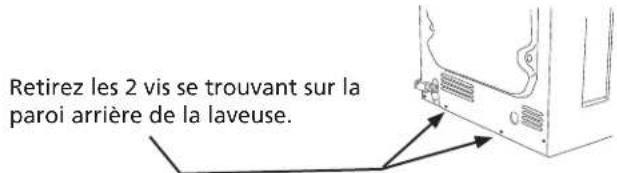

Retirez les 2 vis inférieures se trouvant sur la paroi arrière de la laveuse. Conservez les vis pour les reinstaller ultérieurement.

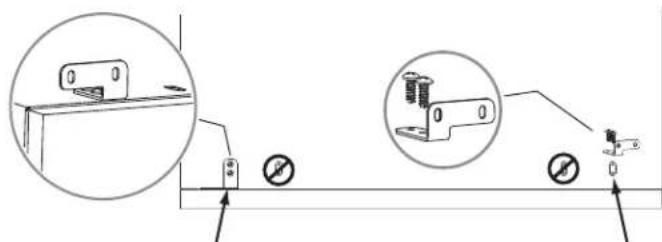

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 4, plus à l'extérieur.

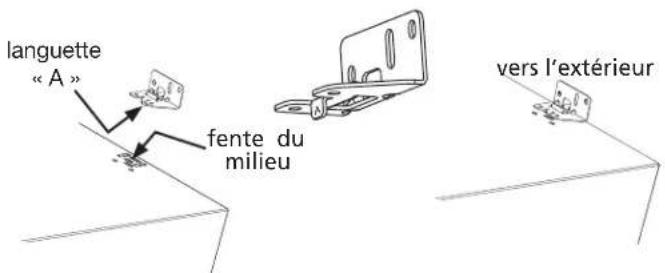

1. Insérez la languette « A » de chaque support arrière dans les fentes du milieu situées à l'arrière du socle. Positionnez le support vers l'extérieur pour permettre le montage de la laveuse.

1. Installez 2 vis dans chaque support arrière en alignant les trous du socle.

D1) montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

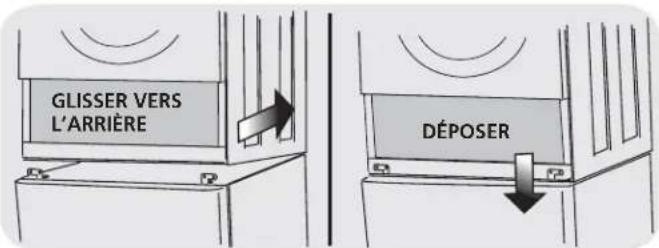

Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

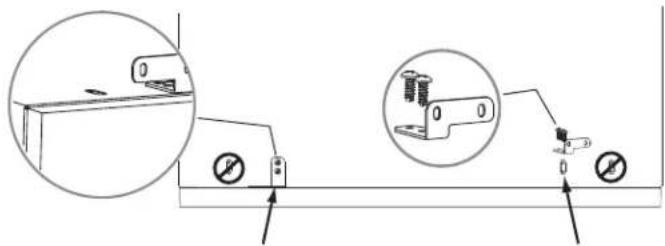

Remettez les vis de la paroi arrêté retirées plus tôt en les insérant 3. dans chaque support arrêté et dans la base de la laveuse.

Insérez une vis dans le trou situé le plus à l'extérieur de chaque support avant, et dans la base de la laveuse.

Remettez en place le panneau d'accès inférieur pour l'entretien ainsi que les 2 vis retirées plus tout.

E1) installation ou réinstallation de la laveuse

Glissez l'électroménager/le socle en place.1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

Utilisez les instructions suivantes pour monter ce modèle de 1. sécheuse sur le socle:

Caisse de sécheuse munie de 2 renforts sur le côté et d'une alvéole défonçable de 10,2 cm (4 po) pour la ventilation latérale.

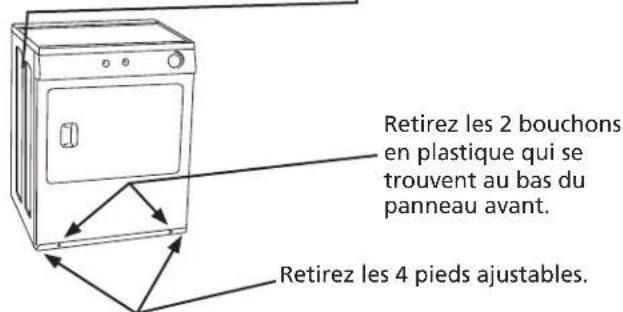

Retirez les 4 pieds ajustables de la base de l'électroménager et 2. rangez-les pour un usage ultérieur.

Retirez les 2 bouchons en plastique qui se trouvent au bas du panneau avant.

Fixez chaque attache avant avec 2 vis à l'ensemble du trou du 4. plus à l'extérieur.

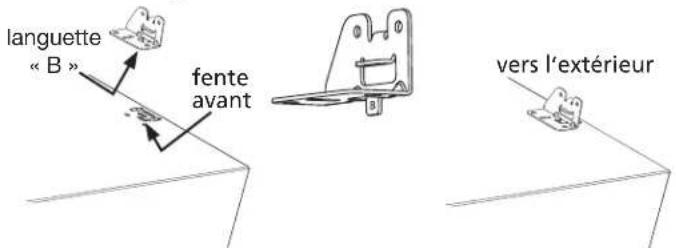

Insérez la languette « B » de chaque support arrière dans les fentes 5 avant situées à l'arrière du socle. Pour le montage des sécheuses, orientez les supports vers l'extérieur.

Installez 2 vis dans chaque support arrière en alignant les trous 6 du socle.

D2) montage de la sécheuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la séchue.

Avec l'aide de deux personnes ou plus, inclinez légèrement la 1. séchue vers l'arrière et soulevez-la pour la mesurer sur le socle. En la maintenant inclinée, glissez la séchue contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la séchue. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

ENGAGER LES LANGUETTES ARRIERE

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

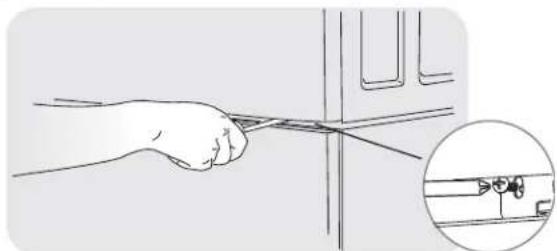

Insérez une vis dans le trou situé le plus à l'intérieur de chaque support avant, et dans la base de la sécheuse.

Réinstallez les bouchons en plastique dans le panneau avant.4.

Glissez l'électroménager/le socle en place.1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la séchuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l’utilisation pour les modèles spécifiques) et utilisé conformément à l’information contenue dans le guide d’utilisation et d’entretien, les instructions d’utilisation et les instructions d’installation, le fournisseur réparera ou remplacera toute pièce mécanique représentant un vice de fabrication ou de matériel. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s’avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d’autres droits qui varient d’un État à un autre ou d’une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le nombre de modèle de votre appareil.

No de modulo:

Date d'achat:

Conservez ces instructions et votre besoin pour vous y reporter ultérieurement.
