EX1800L - Wifi répéteur Totolink - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Wifi répéteur
Marque	Totolink
Modèle	EX1800L
Technologie sans fil	Wi-Fi 6 (IEEE 802.11ax), rétrocompatible 802.11ac/n/g/b/a
Fréquences	2,4 GHz et 5 GHz
Débit maximal	Jusqu'à 1 775 Mbps (574 Mbps en 2,4 GHz + 1 201 Mbps en 5 GHz)
Processeur	Double cœur 880 MHz
Antennes	2 antennes externes double bande 5 dBi
Ports	1 port LAN Gigabit (10/100/1000 Mbps)
Écran	OLED 2 pouces 128×64 points
Boutons	Menu/RST, haut, bas
Alimentation	AC 100-240 V, 50/60 Hz, 0,2 A, prise murale interchangeable
Dimensions (sans antennes)	120 × 70 × 57 mm
Poids estimé	Environ 200 g
Fonctions principales	Répéteur WiFi, mode point d'accès, WPS, écran intelligent pour le placement optimal, OFDMA, MU-MIMO, Beamforming, TWT, WPA3
Sécurité sans fil	WEP 64/128 bits, WPA/WPA2, WPA-PSK/WPA2-PSK, WPA3
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité d'utilisation	Ne pas exposer à l'eau ou à l'humidité. Utiliser dans un endroit ventilé. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service client Totolink pour toute réparation.
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Contenu de l'emballage	Répéteur EX1800L, guide d'installation rapide

FOIRE AUX QUESTIONS - EX1800L Totolink

Comment installer le répéteur EX1800L ?

Branchez l'EX1800L sur une prise murale, attendez le démarrage. Utilisez l'écran OLED pour vérifier la connexion et le signal. Appuyez sur le bouton WPS de votre routeur puis sur le bouton Menu de l'EX1800L pour lancer la synchronisation. Vous pouvez aussi configurer via l'application mobile Totolink.

Quelle est la différence entre le mode répéteur et le mode point d'accès ?

En mode répéteur, l'EX1800L capte le signal Wi-Fi de votre routeur et le retransmet pour étendre la couverture. En mode point d'accès (AP), il se connecte par câble Ethernet à votre routeur et crée un nouveau réseau Wi-Fi.

L'EX1800L est-il compatible avec tous les box internet ?

Oui, il est compatible avec tout routeur ou box utilisant le Wi-Fi 2,4 GHz ou 5 GHz, quelle que soit la marque. Il supporte les standards 802.11a/b/g/n/ac/ax.

Comment optimiser le placement du répéteur ?

Utilisez l'écran intégré : il affiche l'intensité du signal entre le répéteur et le routeur. Placez-le à mi-chemin entre le routeur et la zone à couvrir, là où l'icône de signal est la plus élevée (généralement 3 barres ou plus).

Quels sont les débits maximums supportés ?

Le débit théorique est de 574 Mbps en 2,4 GHz et 1 201 Mbps en 5 GHz, pour un total de 1 775 Mbps. Les performances réelles dépendent de votre connexion internet, de la distance et des interférences.

Comment réinitialiser l'EX1800L ?

Maintenez enfoncé le bouton MENU/RST pendant environ 10 secondes jusqu'à ce que l'écran clignote. Les paramètres reviennent à ceux d'usine.

Le réseau est-il sécurisé avec le WPA3 ?

Oui, l'EX1800L supporte le chiffrement WPA3, la dernière norme de sécurité Wi-Fi. Vous pouvez l'activer dans les paramètres sans fil pour une protection renforcée.

Puis-je utiliser l'EX1800L avec un câble Ethernet ?

Oui, le port Gigabit Ethernet peut être utilisé pour connecter un appareil filaire (console, PC, TV) au réseau Wi-Fi étendu, ou pour configurer le répéteur en mode point d'accès.

Que faire si l'écran n'affiche rien ?

Vérifiez que le répéteur est correctement branché et que la prise est sous tension. Si l'écran reste éteint, effectuez une réinitialisation matérielle. Si le problème persiste, contactez le support Totolink.

Est-il possible de changer la langue de l'interface ?

Oui, l'interface web et l'application mobile s'adaptent automatiquement à la langue de votre appareil (français, anglais, etc.). Vous pouvez aussi la modifier dans les paramètres système.

MODE D'EMPLOI EX1800L Totolink

EX1800L

AX1800

双频Wi-Fi

智能屏显扩展器

> 概述 特点

AX1800

双频Wi-Fi智能屏显扩展器

Model No. EX1800L

EX1800L是一款AX1800Wi-Fi6智能屏显扩展器，

采用最新一代Wi-Fi6技术，

可无线连接到您现有的路由器，并增强您家中的Wi-Fi信号，

让您随时随地享受流畅的Wi-Fi6网络，体验出色的速度、

容量和覆盖范围。EX1800L是大型住宅的理想之选，

可减少Wi-Fi盲点，而强大的双核处理器确保了并发实时

应用程序的卓越性能，如多媒体流、在线游戏和音频/视频聊天。

更重要的是，智能屏方便找到EX1800L的最佳安装位置

这意味着您可以直观地查看Wi-Fi的连接状态以及主机路由器与

EX1800L之间的信号强度。插墙式设计，可更换插头，节省空间

适用于全球各国。通常，它是满足您所有不同网络需求的最佳选择之一。

• 符合最新无线技术 Wi-Fi 6 (IEEE 802.11ax) 标准，兼容 802.11ac/n/g/b/a 标准。
• 同时在 5GHz 上为 1201Mbps，在 2.4GHz 上为 574Mbps，总共 1775Mbps。
• 880MHz双核强大的CPU，确保流畅的上网体验。
• 智能屏幕通过显示连接状态和信号强度，帮助找到最佳放置点
• 2*5dBi 外置双频天线非常适合远距离无线传输。
• 千兆网口可以通过电缆连接提供更大的容量和更稳定的数据传输。
• OFDMA 提高您的网络容量和效率，让更多设备使用流畅的 Wi-Fi。
  -TWT（目标唤醒时间）技术可降低设备的功耗以延长电池寿命。
• MU-MIMO 和 Beamforming 技术提高了数据传输速度和带宽效率。
• 支持最新的WPA3无线安全协议，确保网络安全。
• 支持一键式WPS (Wi-Fi保护设置)Wi-Fi扩展。
• 支持AP模式，将有线连接变成高速双频无线信号。
• 使用手机用户界面轻松设置和管理。

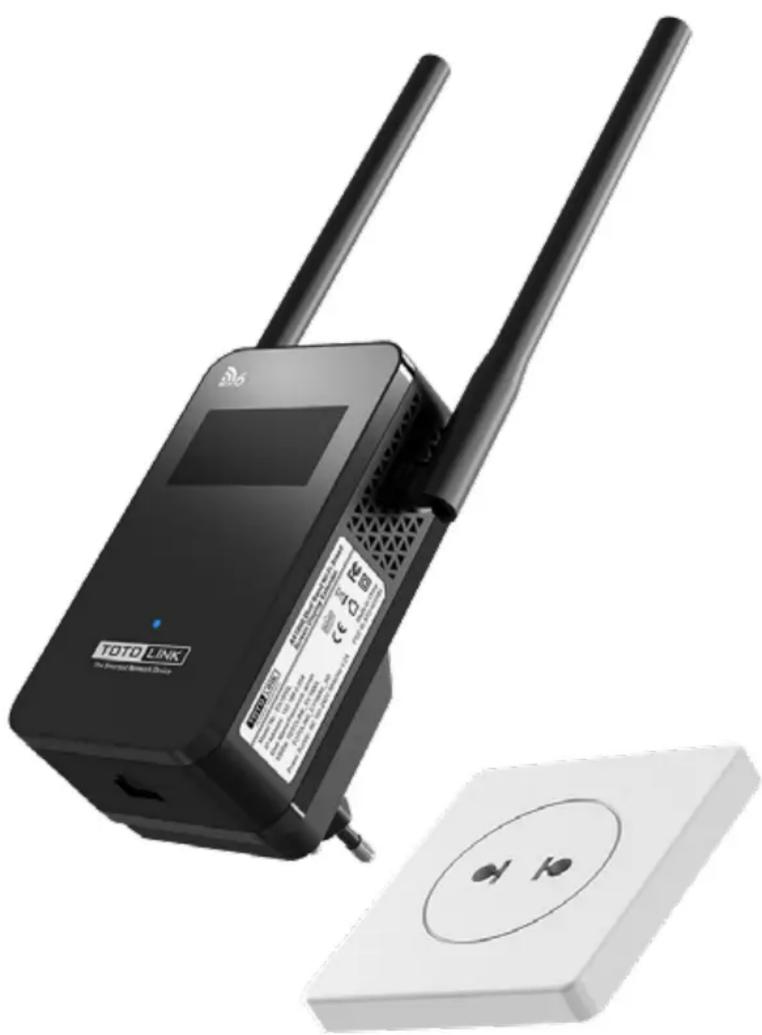

  -插墙式设计，可更换插头，节省空间。

新一代 Wi-Fi 6

EX1800L 配备最新的无线技术 Wi-Fi 6 (IEEE802.11ax), 提供高达 1.8Gbps 的速度, 是 11ac 技术的 4 倍, 可实现更快的速度、更大的容量并减少网络拥塞。 它完全满足您的网络需求, 尤其是云游戏或 4K 超高清视频等带宽密集型任务。

1.8Gbps 超快 Wi-Fi 速度

EX1800L在5GHz频段上提供高达1201Mbps的Wi-Fi速度，在2.4GHz频段上提供高达574Mbps的Wi-Fi速度，总计1.8Gbps。随着Wi-Fi速度的显着提高，每个应用程序都感觉更加流畅。

2.4 GHz 频段和 5 GHz 频段均升级到最新一代 — 非常适合 4K 流媒体、在线游戏和快速下

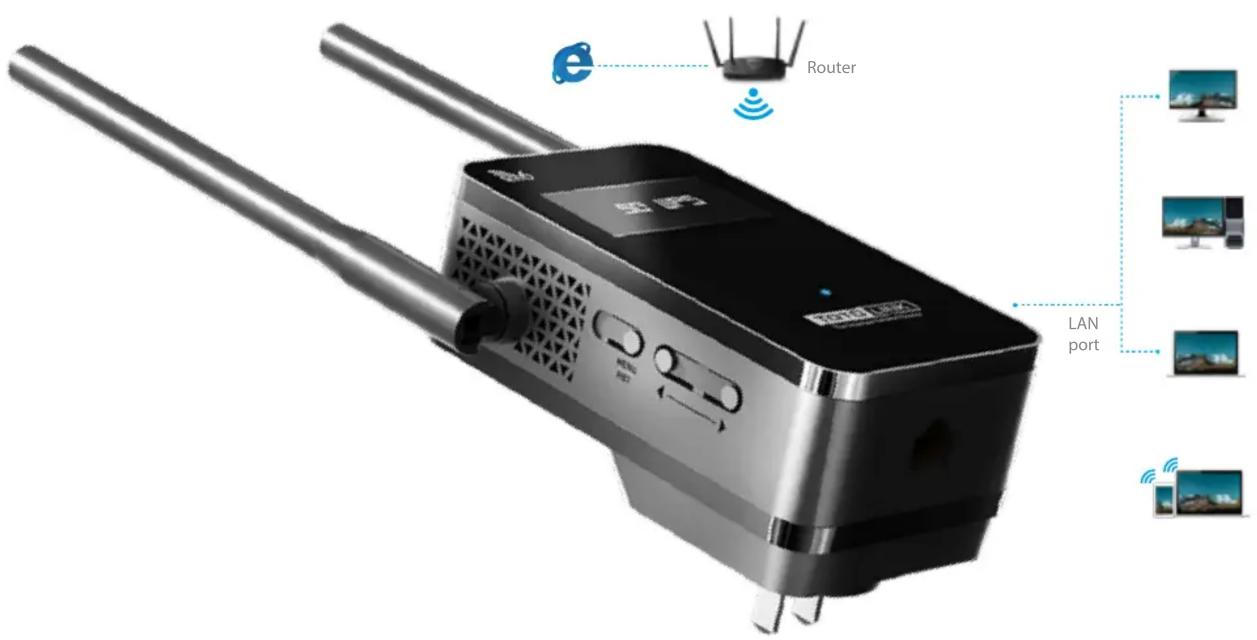

双频支持WPS一键中继

进入菜单，打开2.4G/5G WPS功能，启动上级路由器的WPS功能后，EX1800L就可以连接。可以快速建立安全的家庭Wi-Fi网络，扩展现有WLAN网络的无线覆盖。

规格参数

硬件

接口	- 1*10/100/1000Mbps LAN Port (Auto MDI/MDIX)
电源	- AC 100-240V 50/60Hz 0.2A
屏幕	- 1*OLED (2' ' 128*64 Dots)
天线	- 2 *5dBi 外置双频天线
按键	- 1*MENU/RST按键, 1*Menu (上按键), 1*Menu (下按键)
LED指示灯	- 1 *系统 (蓝色)
尺寸(长×宽×高)	- 120*70*57毫米 (不带天线)

无线参数

协议标准	- IEEE802.11a/b/g/n/ac/ax
频率范围	- IEEE802.3, IEEE802.3u, IEEE802.3ab
速率	- 2.4GHz/5GHz
无线安全	- 2.4GHz: 最高达573.5Mbps (2*2 40MHz)
	- 5GHz: 最高达1201Mbps (2*2 80MHz)
	- 64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK Encryptions
输出功率	- WPA3 Encryption
	- 2.4GHz < 20dBm
	- 5GHz < 20dBm
信号接收灵敏度	- 2.4GHz: 11b 11M: -81dBm
	11g 54M: -68dBm
	11n HT20 MCS7: -65dBm 11n HT40 MCS7: -62dBm
	11ax HE-SU40 MCS11: -48dBm
	- 5GHz: 11a 54M: -68dBm
	11n HT20 MCS7: -65dBm 11n HT40 MCS7: -62dBm
	11ac VHT80 MCS9: -51dBm
	11ax HE-SU40 MCS11: -48dBm HE-SU80 MCS11: -46dBm

软件

系统状态	-系统信息	-2.4G无线信息	-5G无线信息	-中继器信息
AP设置	-无线设置
中继设置	-中继设置
网络设置	-网络设置
系统管理	-升级固件	-更改密码	-时间设置	-重启计划 -系统配置
其他功能	-多国语言自动适应	-域名登录

其他

包装内容	- EX1800L智能屏显扩展器 *1 - 快速安装指南 *1
工作环境	- 工作环境: 0℃~50℃ (32℉~122℉) - 存储环境: -40℃~70℃ (-40℉~158℉) - 工作湿度: 10%~90% 不凝结 - 存储湿度: 5%~90% 不凝结
