| Caractéristiques techniques | Compatible avec les systèmes de porte de garage Chamberlain, moteur de 1/2 HP, technologie de sécurité MyQ. |
|---|---|
| Utilisation | Conçu pour ouvrir et fermer les portes de garage automatiquement, avec télécommande et possibilité de contrôle via smartphone. |
| Maintenance et réparation | Vérifier régulièrement les câbles et les rouleaux, lubrifier les pièces mobiles, remplacer les piles de la télécommande si nécessaire. |
| Sécurité | Équipé d'un système de détection d'obstacles, fonction de verrouillage automatique, conformité aux normes de sécurité en vigueur. |
| Informations générales | Installation recommandée par un professionnel, garantie de 5 ans, support technique disponible. |
FOIRE AUX QUESTIONS - 041A6408 CHAMBERLAIN
Téléchargez la notice de votre Porte de garage au format PDF gratuitement ! Retrouvez votre notice 041A6408 - CHAMBERLAIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 041A6408 de la marque CHAMBERLAIN.
MODE D'EMPLOI 041A6408 CHAMBERLAIN

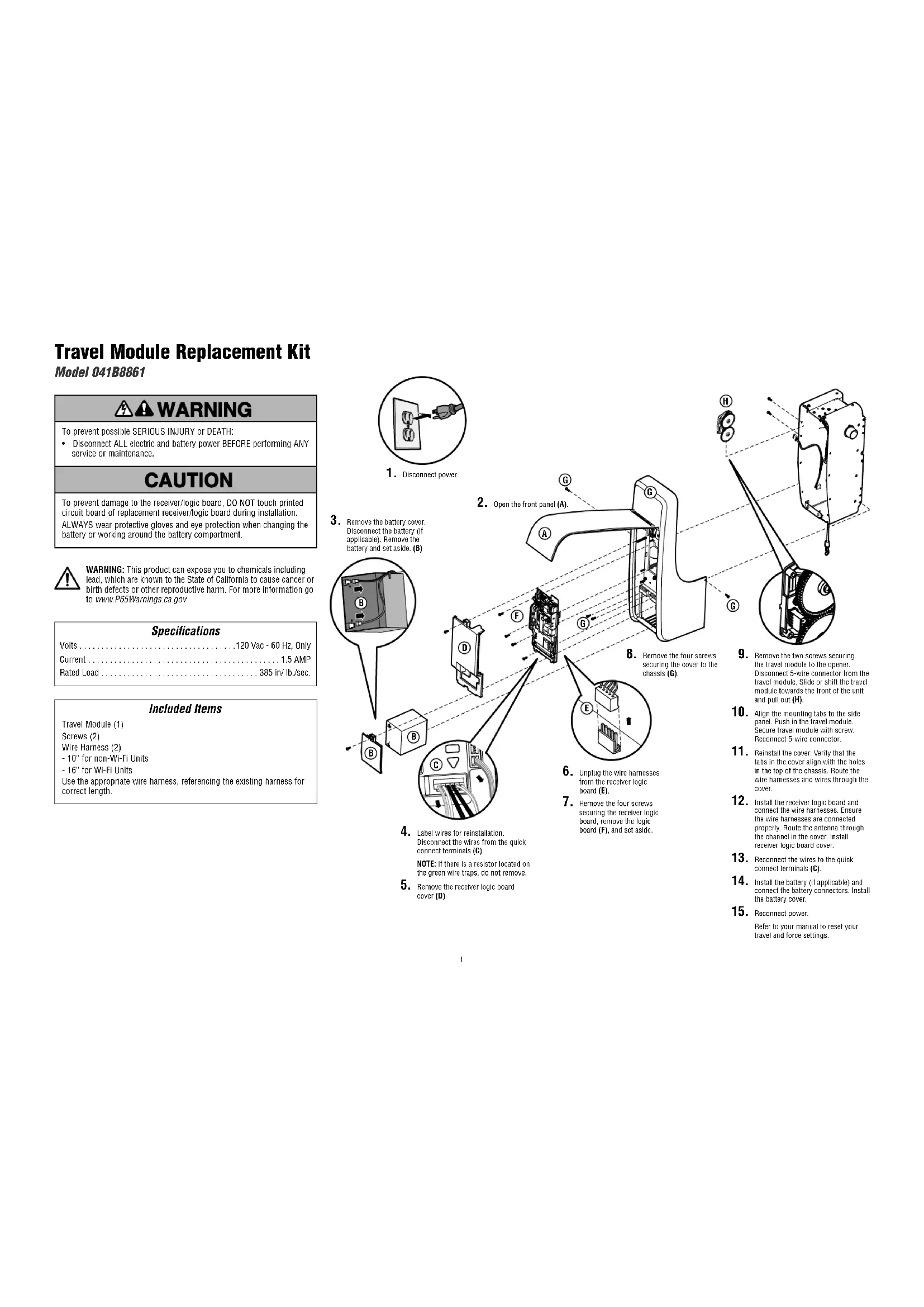

Disconnect the battery (if applicable). Remove the battery and set aside. (B) Included Items Travel Module (1) Screws (2) Wire Harness (2) - 10” for non-Wi-Fi Units - 16” for Wi-Fi Units Use the appropriate wire harness, referencing the existing harness for correct length. 1Trousse de remplacement de module de course Modéle 041B8861 Caractéristiques techniques V ..............................120V c.a. - 60Hz, uniquement Courant...............................................1,5ACharge nominale...................................385po/lb/sPour éviter des BLESSURES GRAVES, VOIRE MORTELLES:• Débrancher TOUTE alimentation électrique et la batterie AVANT d’effectuer TOUT entretien ou TOUTE intervention.Pour empêcher tout dommage à la carte logique/au récepteur, NE PAS toucher le circuit imprimé du récepteur/de la carte logique de remplacement durant l’installation.Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d’une intervention à proximité du compartiment de la batterie.AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov
9. Retirer les deux vis retenant le module
de course à l’ouvre-porte. Déconnecter le faisceau à cinq fils du module de course. Glisser ou déplacer le module de course vers l’avant de l’unité et l’extraire en tirant (H).
10. Aligner les onglets de montage sur le
panneau latéral. Enfoncer le module de course. Fixer le module de course avec la vis. Reconnecter le connecteur à cinqfils.
11. Remettre le couvercle en place. Vérifier
que les pattes dans le couvercle sont alignées sur les orifices du dessus du châssis. Acheminer les faisceaux et les fils par le couvercle.
12. Installer la carte logique du récepteur
et connecter les faisceaux de fils. S’assurer que les faisceaux de fils sont connectés correctement. Réinstaller la carte logique et connecter les faisceaux de câblage. Installer le couvercle de la carte logique du récepteur.
13. Raccorder les fils aux bornes à
raccordement rapide (C).
14. Installer la batterie (s’il y a lieu) et
connecter les connecteurs de la batterie. Remettre en place le couvercle de la batterie.
15. Reconnecter l’alimentation.
Consulter le manuel pour réinitialiser les paramètres de course et de force.
8. Enlever les quatre vis qui
retiennent le couvercle au châssis (G).
6. Déconnecter les faisceaux
de fils de la carte logique du récepteur (E).
7. Enlever les quatre fils qui
retiennent la carte logique du récepteur, enlever la carte logique (F) et la mettre de côté.
4. Étiqueter les fils pour la réinstallation.
Raccorder les fils aux bornes à raccordement rapide (C). REMARQUE: Si une résistance est située sur les trappes de fil vert, ne pas l’enlever.
5. Enlever le couvercle de la carte
logique du récepteur (D).
