MODE D'EMPLOI 041D9204 CHAMBERLAIN

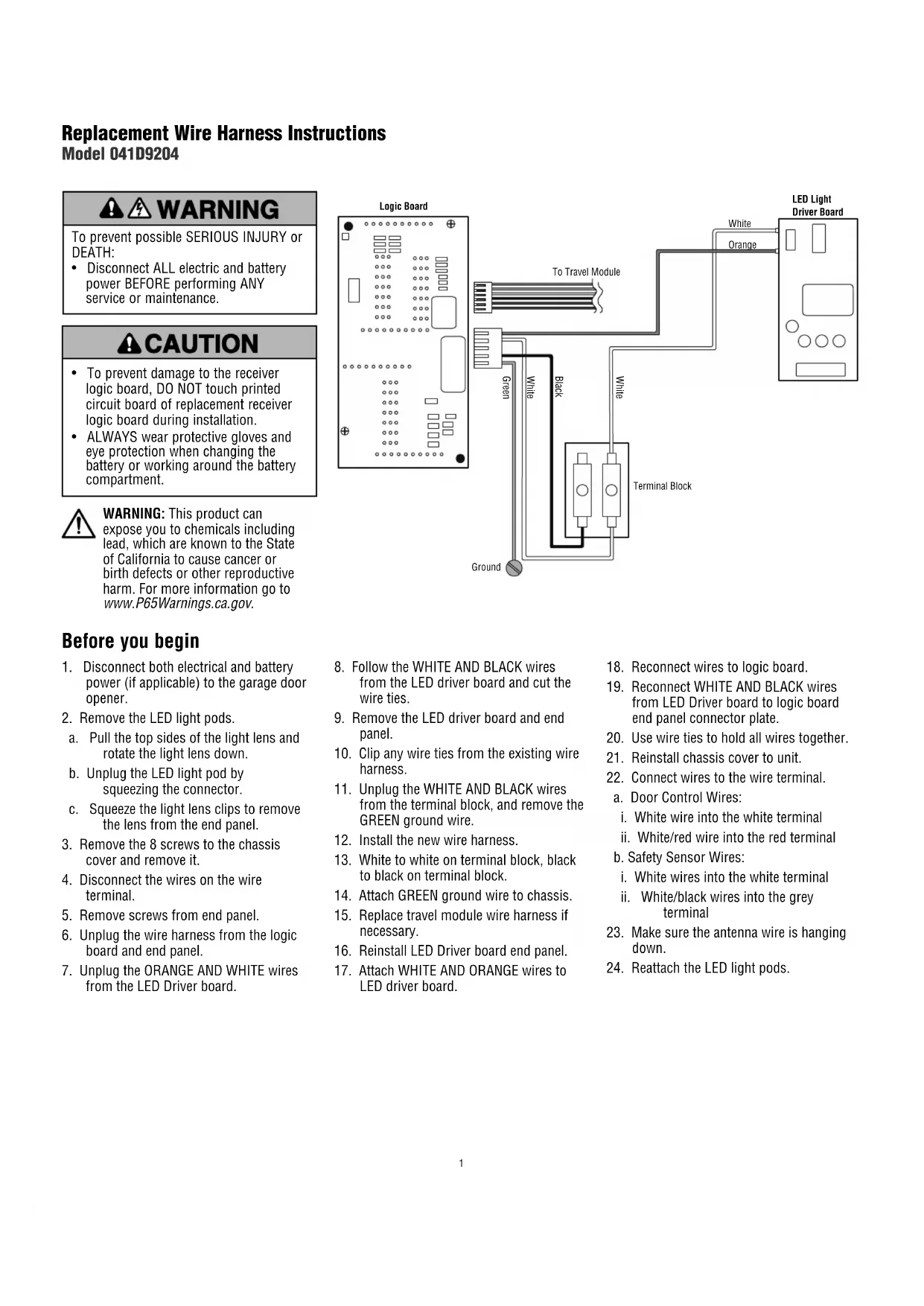

Instructions de remplacement de la faisceau de câblage Modèle 041D9204 Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:

Débrancher TOUTE alimentation électrique et la batterie AVANT d’effectuer TOUT entretien ou TOUTE intervention. Avant de commencer

1. Déconnecter l’alimentation électrique et

la batterie (le cas échéant) connectée à l’ouvre-porte de garage.

2. Enlever les modules d’éclairage à DEL.

a. Tirer sur les côtés supérieurs du diffuseur et tourner ce dernier vers le bas. b. Débrancher le module d’éclairage à DEL en pinçant le connecteur. c. Pincer les attaches du diffuseur pour le retirer du panneau d’extrémité.

3. Enlever les 8vis qui retiennent le

couvercle du châssis et enlever celui-ci.

4. Déconnecter les fils de la cosse de câble.

5. Enlever les vis du panneau d’extrémité.

6. Débrancher le faisceau de fils de la carte

logique et du panneau d’extrémité.

7. Débrancher les fils ORANGE ET BLANC

de la carte du circuit d’éclairage à DEL.

Pour empêcher tout dommage à la carte logique du récepteur, NE PAS toucher le circuit imprimé de la carte logique du récepteur de remplacement durant l’installation.

Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d’une intervention à proximité du compartiment de la batterie.

AVERTISSEMENT : Ce produit

peut vous exposer à des produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov. Carte logique Carte du circuit de la lampe à DEL Avec le module de commande de la course Bornier Tierra Blanc Orange Noir Blanc Blanc Vert

8. Suivre les fils BLANC ET NOIR de la carte

du circuit d’éclairage à DEL et couper les serre-fils.

9. Enlever la carte du circuit d’éclairage à

DEL et le panneau d’extrémité.

10. Couper tout serre-fils qui retient le

faisceau de fils existant.

11. Débrancher les fils BLANC ET NOIR du

bornier et enlever le fil de masse VERT.

12. Installer le faisceau de câblage neuf.

13. Blanc à blanc sur le bornier, noir à noir

14. Fixer le fil de masse VERT au châssis.

15. Remplacer le faisceau de fils du module

16. Réinstaller le panneau d’extrémité de la

carte du circuit d’éclairage à DEL.

17. Attacher les fils BLANC ET ORANGE à

carte du circuit d’éclairage à DEL.

18. Reconnecter les fils à la carte logique

19. Reconnecter les fils BLANC ET NOIR de

la carte du circuit d’éclairage à DEL à la plaque du connecteur du panneau d’extrémité de la carte logique.
